Неисправны двигатель стеклоочистителя или подводящий провод?

Выявить неисправность двигателя стеклоочистителя или проводки вам поможет следующая проверка:

Снять обшивку над водоулавливающей емкостью сзади в моторном отсеке.

Разъединить многоконтактный штекер двигателя стеклоочистителя.

Теперь следует проложить два вспомогательных провода: один от положительного вывода аккумулятора к клемме 53 или 53b (соединения черно-серого или зелено-желтого проводов).

Второй провод прокладывается от отрицательного вывода аккумулятора к клемме 31 двигателя стеклоочистителя.

Стеклоочиститель должен теперь работать на первой или второй скорости, в зависимости от выбранной для соединения клеммы. Иначе — неисправность двигателя стеклоочистителя.

Если стеклоочиститель начал работать, значит, неисправность кроется в выключателе или в подводящей проводке.

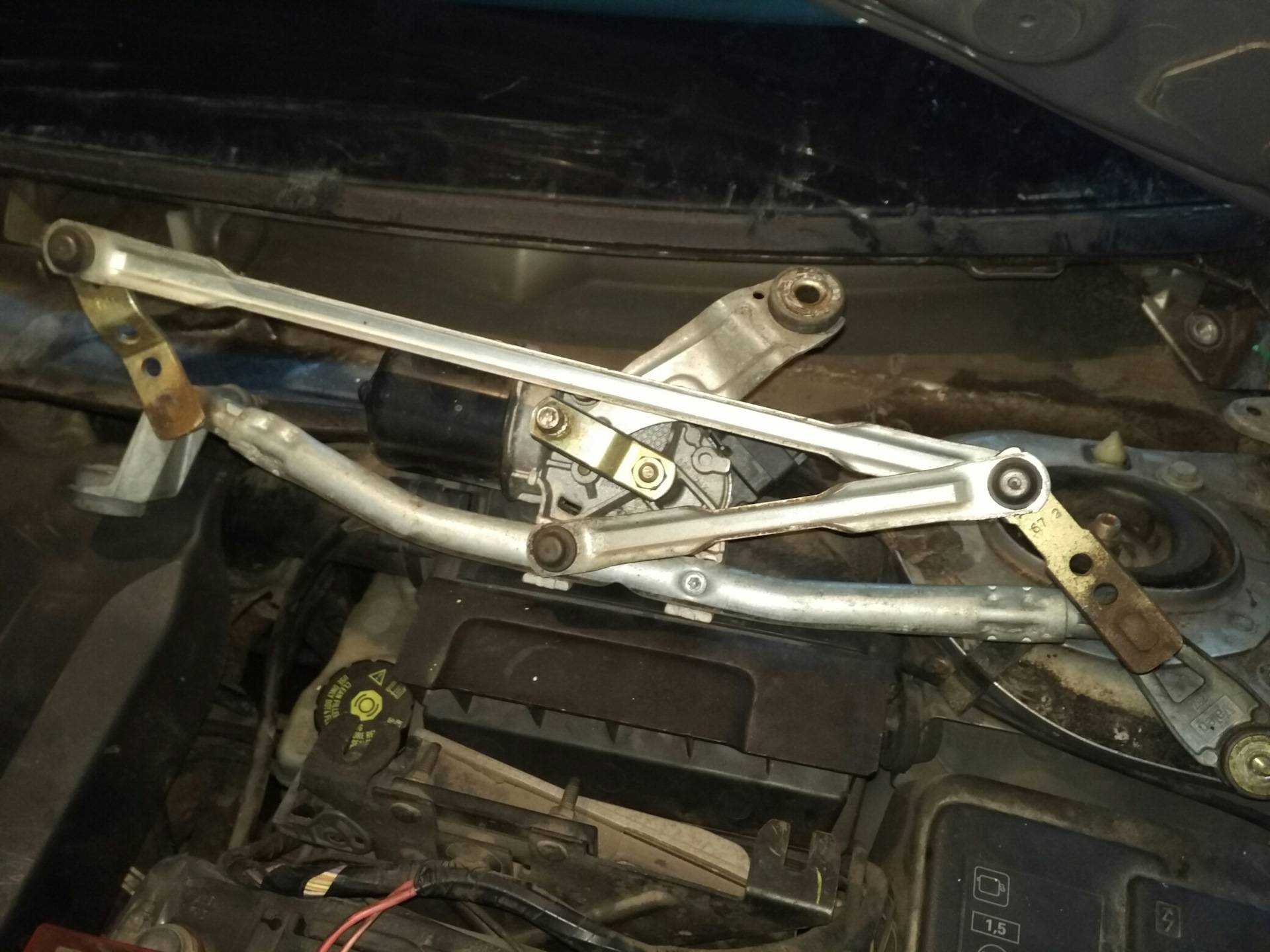

Трапеция стеклоочистителя Audi 100 C4 Седан

Полный размер Снимаем стопор, затем две тонкие шайбочки, запоминаем какая была сверху, какая снизу. Полный размер Теперь можно начать выстукивать рычажок вниз, и снимаем уплотнительное резиновое колечко, стоящее в торце отверстия. Полный размер Вынимаем рычаг из трапеции.

Снизу на рычаге еще две тонкие шайбочки, снимаем их запоминаем как они стояли.

Полный размер С каждой стороны трапеции стоят две втулки, сверху и снизу по. Именно они и разбиваются, поэтому их и меняем. Рычажки тоже могут быть подъедены, их тоже можно поменять, но уже придется искать другую трапецию донора, у нас с шурином рычажки были в приличном еще состоянии.

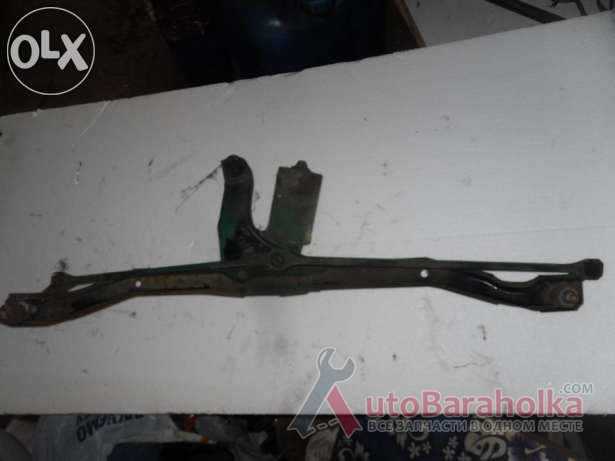

Трапеция стеклоочистителя для Ауди 100 ( Audi 100 )

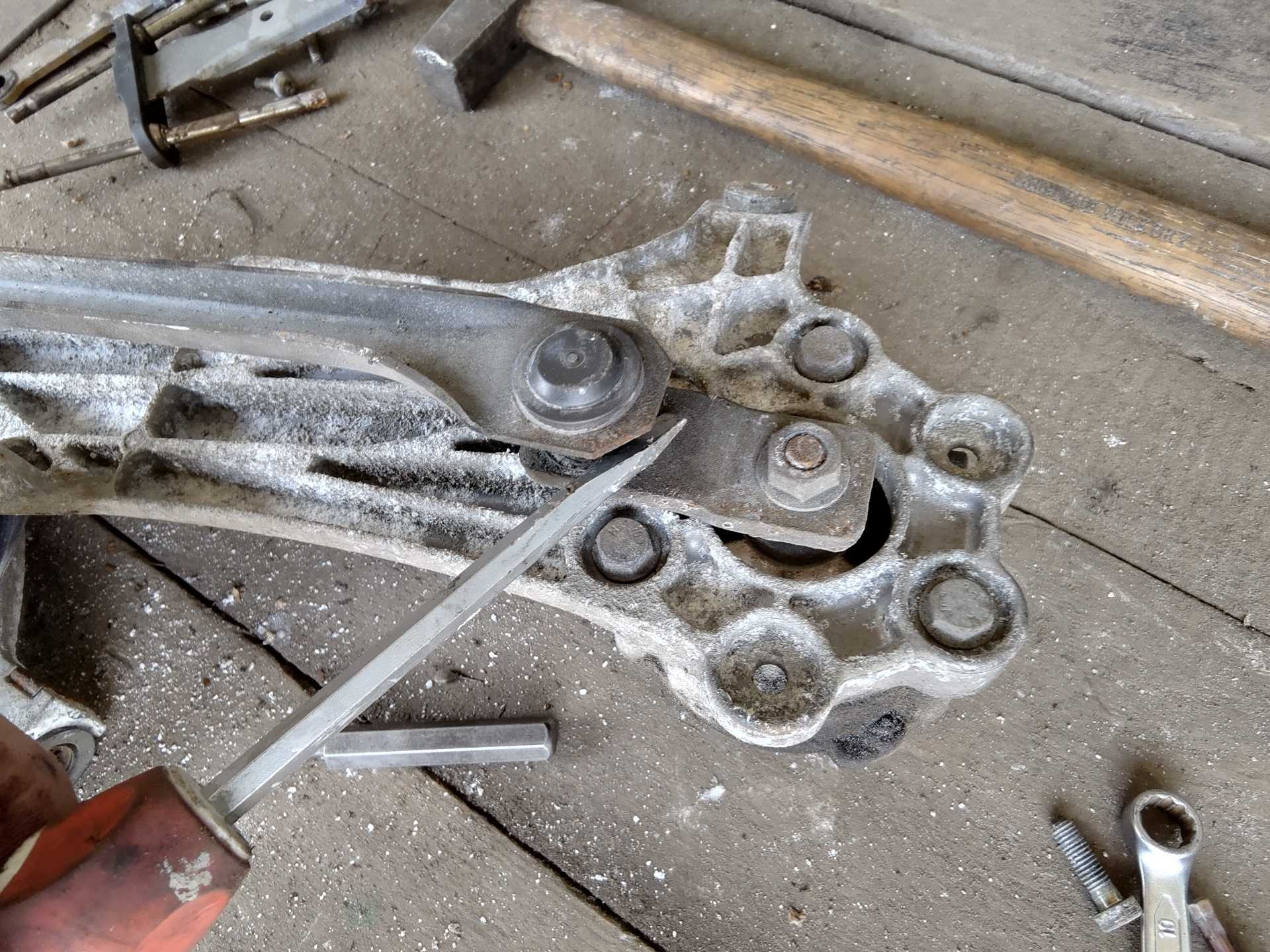

Втулки выбить изнутри довольно проблематично. Пробывали высверлить, но немного подрали при этом внутреннюю выточку, которая находиться между двумя втулками. Потом мы нашли очень трапеция дворников ауди 100 45 кузов и действенный метод, как удалить старые втулки из трапеции: надо всего лишь ударами молотка по тонкой металлической отвертке, выкрошить старые втулки из трапеции.

Как на фото. Полный размер Старые втулки очень легко таким образом ломаются и достаются из трапеции. Полный размер Достаем обе старые втулки с одной из сторон трапеции.

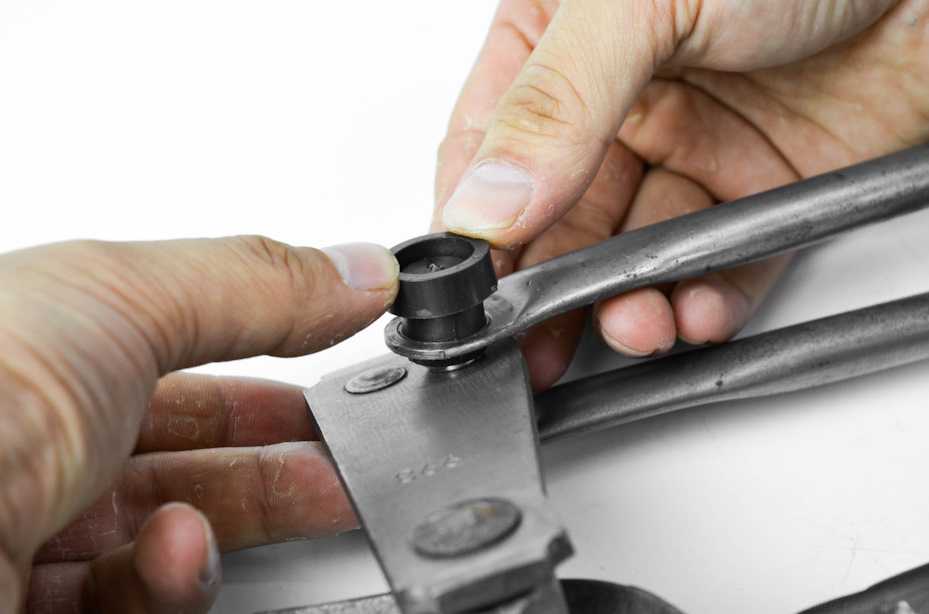

Полный размер Теперь необходимо вставить новые втулки. Они оказались у нас на одну десятку миллиметра меньше родной, и довольно легко входили в отверстие, поэтому во избежании прокрутки втулок внутри отверстий во время работы дворников, было решено сделать продольные и поперечные насечки на посадочной поверхности под втулки в корпусе трапеции.

Для этого опять использовалась металлическая отвертка и молоток. Полный размер Набиваем такие насечки внутри трапеции.

Установка нового двигателя стеклоочистителя

Если устанавливается новый двигатель либо старый после ремонта, следует обратить внимание на:

Подсоединить электрику двигателя и оставить поработать короткое время. Выключить и подождать, пока он вернется в исходное положение.

Установить двигатель на консоль, надеть приводной кривошип и рычаги стеклоочистителей.

Приводной рычаг к левой оси стеклоочистителя ставится на кривошип двигателя снизу, правая ось стеклоочистителя соединяется с кривошипом двигателя сверху.

Теперь так затянуть кривошип двигателя, чтобы он встал в положение, показанное на рисунке справа внизу.

Если приводной кривошип не закрепить в определенном положении, то при начале движения рычаги будут двигаться вниз.

Установка рычагов щеток стеклоочистителя: крепежные винты следует затягивать довольно слабо, они сидят в пластмассовых втулках!

Источник

4.5.14 Возможные неисправности стеклоочистителя, их причины и способы устранения

Возможные неисправности стеклоочистителя, их причины и способы устранения

Неисправность

Причина

Способ устранения

Очиститель не работает

1. Неисправен предохранитель

2. Неисправен комбинированный включатель

Проверьте, при необходимости замените комбинированный включатель

3. Неисправен моторедуктор стеклоочистителя

Проверьте, при необходимости замените моторедуктор

4. Кривошип привода расшатался

5. Не работает комбинированное реле
