Электрические схемы центрального замка

Схема управления ЦЗ для машины ВАЗ 21099. Её также можно использовать для автомобилей ВАЗ 2110 и 2115.

Схема подключения Центрального Замка на Mitsubishi Lancer 9 серии.

Электросхема подключения к центральному замку на Volkswagen Polo. Всё осуществляется по одному проводу. Для открывания дверей на него подаётся минус, а для закрывания — минус через резистор в 1 кОм.

Однопроводная схема управления ЦЗ.

Схема отрицательного управления ЦЗ. Она часто применяется в автомашинах ВАЗ 2110, а также некоторых других иномарок японского и корейского производства.

Видео про установку ЦЗ на Daewoo Sens:

Видео про установку системы на ваз 2107:

https://youtube.com/watch?v=hZvsjf4yjz4

Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.

Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).

Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:

Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.

Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа. Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра. К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:

1. , наличие или отсутствие дистанционного управления охранной системы
2. Марка, модель автомобиля, куда будет осуществляться подключение.
3. Место расположения главного охранного блока.

Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.

Подключение центральных замков к сигнализации выполняют в конце монтажа

Для того чтобы максимально обезопасить свой автомобиль, существует множество способов. Если вы хотите получить максимальный эффект, то эти способы стоит комбинировать. Установите центральный замок, механическую блокировку руля или коробки передач, сигнализацию. Важным моментом является подключение центральных замков к сигнализации.

Естественно, все это можно сделать в сервисе, просто заплатив специалистам. Сумма выйдет немалая, и порой целесообразно заняться установкой самостоятельно. Особенно если у вас недорогой отечественный автомобиль.

Допустим, что сигнализация у вас уже установлена, а центрального замка еще нет. И на примере установки этих замков сразу же подключим их сигнализации.

Устанавливаем центральный замок самостоятельно

Что нам дает такое устройство, как центральный замок? Благодаря ему все двери вашего авто будут открываться или закрываться путем нажатия кнопок на брелоке. Также к такой системе можно подключить замок багажника, что значительно упростит его использование. Управлять центральным замком можно не только с брелока. Существуют варианты, когда он срабатывает при повороте ключей в замке водительской двери, а еще можно использовать специально установленную кнопку на торпеде в салоне вашего авто.

Последний вариант, кстати, по праву считается самым удобным. Ведь не всегда есть возможность вовремя нащупать брелок, особенно если автомобиль находится в движении.

Выбираем центральный замок

Рекомендуется приобретать универсальный стандартный замок. Сразу же проверьте четкость надписи с названием производителя. Также следует проверить комплект, все ли в наличии и есть ли дефекты.

В стандартный набор должно входить:

• Четыре специальных моторчика. Позже они будут закреплены на дверях авто. На трех из них два вывода на плюс и минус. И один имеет четыре. Вот именно он будет крепиться на водительскую дверь.
• Набор проводов. Необходимо заранее знать, какой длины провода вам понадобятся. При необходимости сразу же докупайте недостающие сантиметры.
• Центральный блок управления. К нему будет подведена проводка от всех движков. И к нему же мы подключим сигнализацию.
• Планки, жгуты, шурупы и так далее.

После покупки всех нужных запчастей, подготавливаем инструмент для работы.

Необходимые инструменты

Перед тем как браться за установку, подготовьте инструменты и убедитесь в том, что вы точно знаете, как ими пользоваться. В работе понадобятся:

• Дрель;
• Мультиметр;
• Гофрированные трубки;
• Изолента;
• Дополнительные провода, если в них есть необходимость;
• Отвертка;
• Нож;
• Молоток;
• Гаечный ключ.

Обратить внимание стоит на мультиметр. Если вы никогда им не пользовались, то прочтите инструкцию

Все довольно просто. С его помощью вы определите нужный провод центрального блока управления замками и подключите к нему сигнализацию.

Установка центрального замка

Первой задачей является демонтаж элементов, мешающих в работе. К таким относятся обшивка дверей, панели между ними, поребрики.

Далее готовим двери к креплению моторчиков. Сверлим отверстия в дверях для установки движков и под проводку. Учитывая то, что мы решили прокладывать провода в гофрированных трубках, отверстия должны соответствовать их ширине.

Крепим движки на их места и переходим к прокладке проводки. Сейчас мы потянем провода от каждой двери к водительской, а также от блока управления сигнализацией к центральному блоку замков. Он устанавливается в левый нижний угол водительской двери.

Вот теперь нам понадобится мультиметр. При подключении сигнализации к центральному замку ищем провод на -12В. К нему и подключаемся. Открытые части проводки заматывает специальной лентой.

Важно! Перед тем как начать работать с проводами, отключите минусовую клемму от аккумулятора!

Перед тем как установить все элементы обратно, выполняем проверку.

Проверка работоспособности замка

Для того чтобы понять исправность работы системы, берем брелок сигнализации и пробуем закрыть и открыть двери. Работает как надо – отлично! Если нет, проверяем правильность подключения электрики с помощью мультиметра.

Вот теперь можно ставить на место все элементы. Аккуратно укладывайте провода в местах, защищенных от влаги и грязи. Натягиваем обшивку обратно на двери, крепим панели, возвращаем поребрики. Работа готова.

Оценка статьи:

Принцип работы БУ ЦЗ

Посмотрим на схему, прилагаемую к инструкции по установке замков Convoy X400:

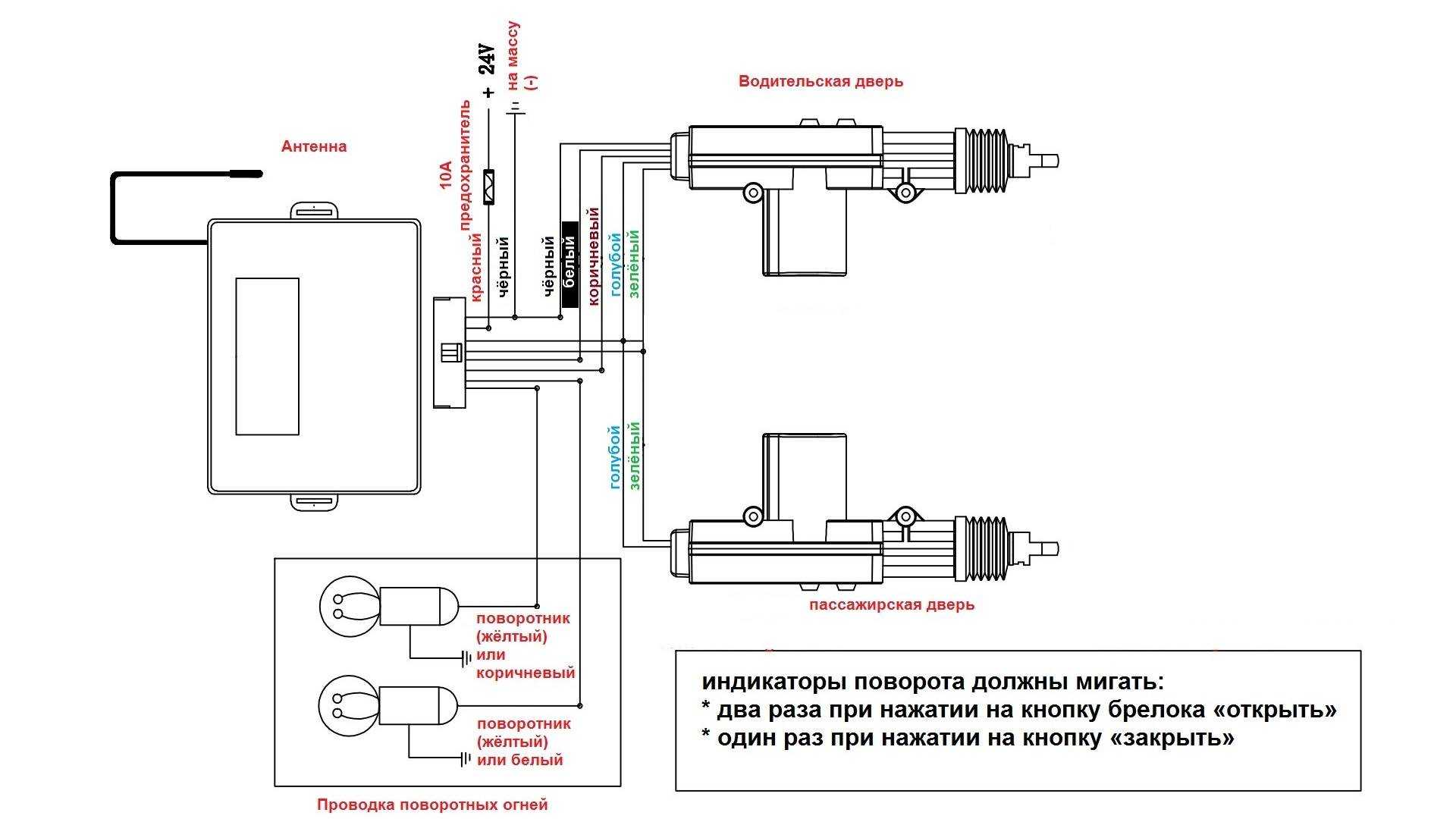

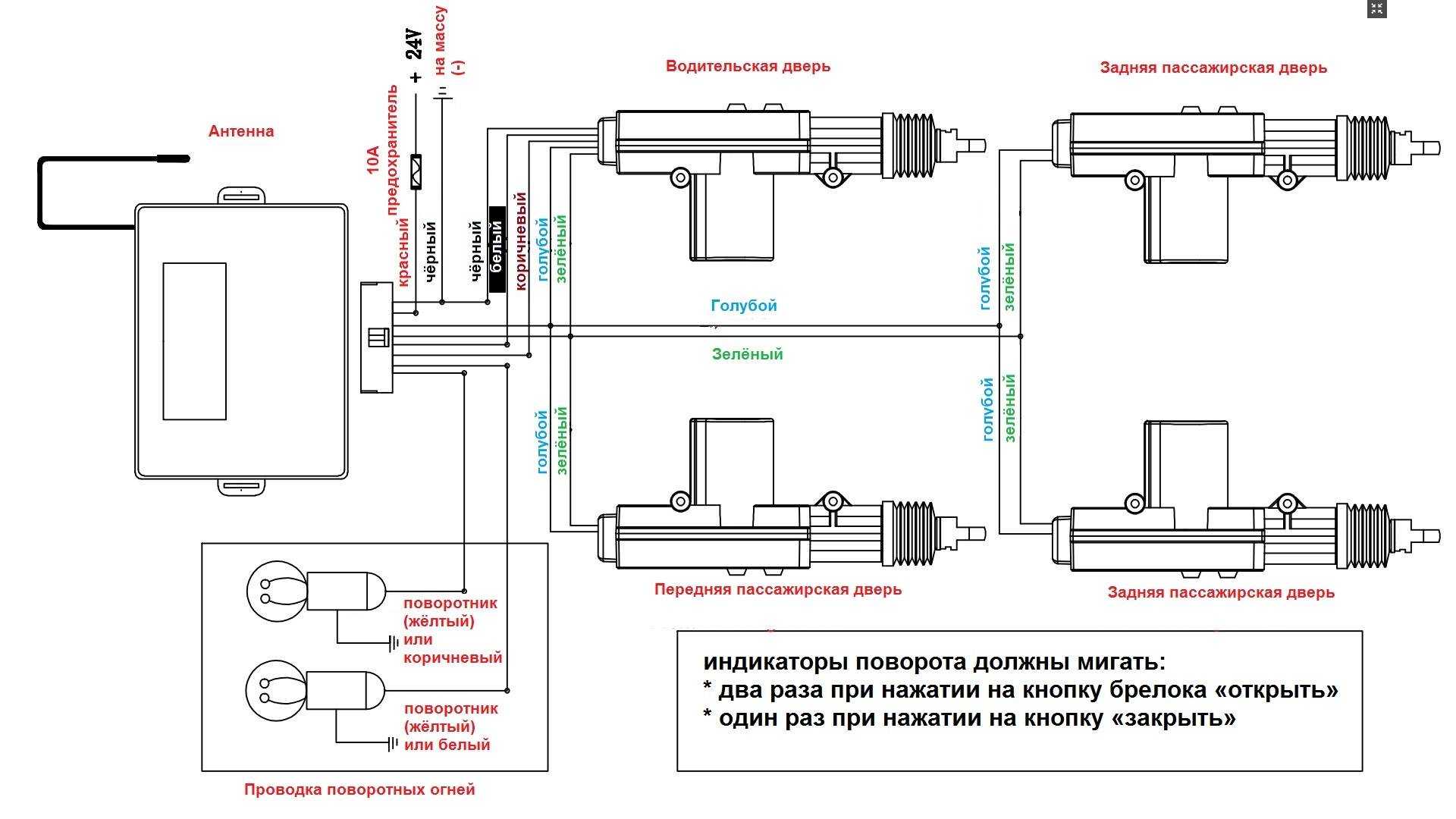

Моторы актуаторов включены «в параллель». Синий и зелёный провода – силовые. Чёрный шнур – это масса, а вот кабели «белый» и «коричневый» являются управляющими. По секрету скажем, что коричневый шнур является входом запирания, то есть закрытие происходит, когда он подключен к массе.

Если собачку на водительской двери принудительно закрывают, в главном актуаторе срабатывает концевик, и коричневый шнур оказывается на «массе». Блок сразу подаёт напряжение на все актуаторы (происходит запирание). Чтобы отпереть замок, нужно достичь следующего: на «коричневом» кабеле массы нет, а на «белом» она есть. Тогда стержни актуаторов выдвигаются. А провода для «Manual Switch» – это дополнительные входы, но управление по ним производится так же.

Нужно отметить один нюанс. Если шнур, белый или коричневый, замкнуть на массу надолго, то всё срабатывает, как надо. Потому и переключатель «Manual Switch» должен быть тумблером, а не кнопкой.

Хотя, сдвоенная кнопка тоже может служить выключателем, но при условии, что прижимать её будут в течение 0,8 секунд (непрерывно). Основываясь на этом свойстве, сигнализацию можно подключать к управляющим проводам ЦЗ. Время удерживания реле в сигналке настраивают на 0,7-0,8 с, и этого оказывается достаточно.

Как подключить сигнализацию к центральному замку

Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.

Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.

Заказать диагностику и ремонт электронного блока управления авто в Москве

У нас можно заказать диагностику и ремонт электронного блока управления авто для различных марок машины. Если ваша модель куплена недавно, с большой вероятностью на нее есть необходимое программное обеспечение и аппаратные средства для съема информации, наладки и ремонта ЭБУ. Мы берем в работу неисправности, возникшие по разным причинам.

Наши скидки

При предоставлении распечатанного купона предоставляется скидка на все виды работ – 5% При заказе работ на сумму свыше 15 000 руб. предоставляется скидка – 10%

К нам обращаются после ДТП, утопления транспортного средства и длительного нахождения его под водой, при окислении плат из-за конденсата, при некачественном обслуживании (из-за которого возникли неисправности ЭБУ) и в других случаях.

Наши специалисты и оборудование:

Наши специалисты: инженер-схемотехник и диагност.

Идет процесс ремонта блока управления двигателя (PCM).

К сфере нашей деятельности относятся:

• Ремонт блоков управления двигателя
• Восстановление плат АБС при ошибке связи (извечная сложность VW-passat) или при других поломках на любых авто.
• Починка приборной доски, например, восстановление работы многофункционального динамика Porsche-Cayenne.
• Выполнение ремонта блоков управления автомобилей Jeep-Grand Cherokee, Suzuki-Swift, Hyundai-Tucson, KIA-Opirus и многих других.
• Восстановление работы ЭБУ центрального замка, трансмиссии, климат-контроля и других подсистем.

В распоряжении наших специалистов современная паяльная станция, а также другие инструментальные и программные средства. Благодаря этому мы работаем на уровне отдельных элементов электронных плат – транзисторов, конденсаторов и тому подобного. Поэтому наш сервис по ремонту и диагностике автомобилей выгоден автовладельцу и в отношении сроков выполнения работ и в отношении понесенных затрат. Вместо дорогостоящей замены ЭБУ, на заказ и доставку которого уходит пара недель(в лучшем случае), вы в течение 1-2 дней получаете работоспособную систему с восстановленным управляющим модулем.

• Замена сеточки бензонасоса ланос



• Какие зимние шины лучше на солярис



• Какое масло лить в двигатель 2nz fe toyota



• Ремонт звукового сигнала волга



• Jaguar x type ремонт

Лада 2109 Все только начинается › Бортжурнал › Установка ЦЗ

Приветствую всех) На работе выпросил отпуск на 2 недельки! Вот сегодня первый день отпуска, и весь день провел в машине))Уже 4 месяца владею девяточкой, а все никак руки не доходили до ЦЗ. На передних дверях уже были установлены актуаторы, но не было блока который бы все делал за меня))) и поэтому приходилось дожидаться пока все выйдут из машины, закрывать двери и идти самому, а это уже порядком надоело. Поэтому решил купить блок ЦЗ + 2 актуатора на задние двери и все это установить.Проехал по магазинам, цены конечно фантастические, от 1000 до 2400 рублей за комплект. Я взял самый простой за 1000 рублей фирмы SI-AUTOS

ЦЗ и 2 актуатора + 2 ключа

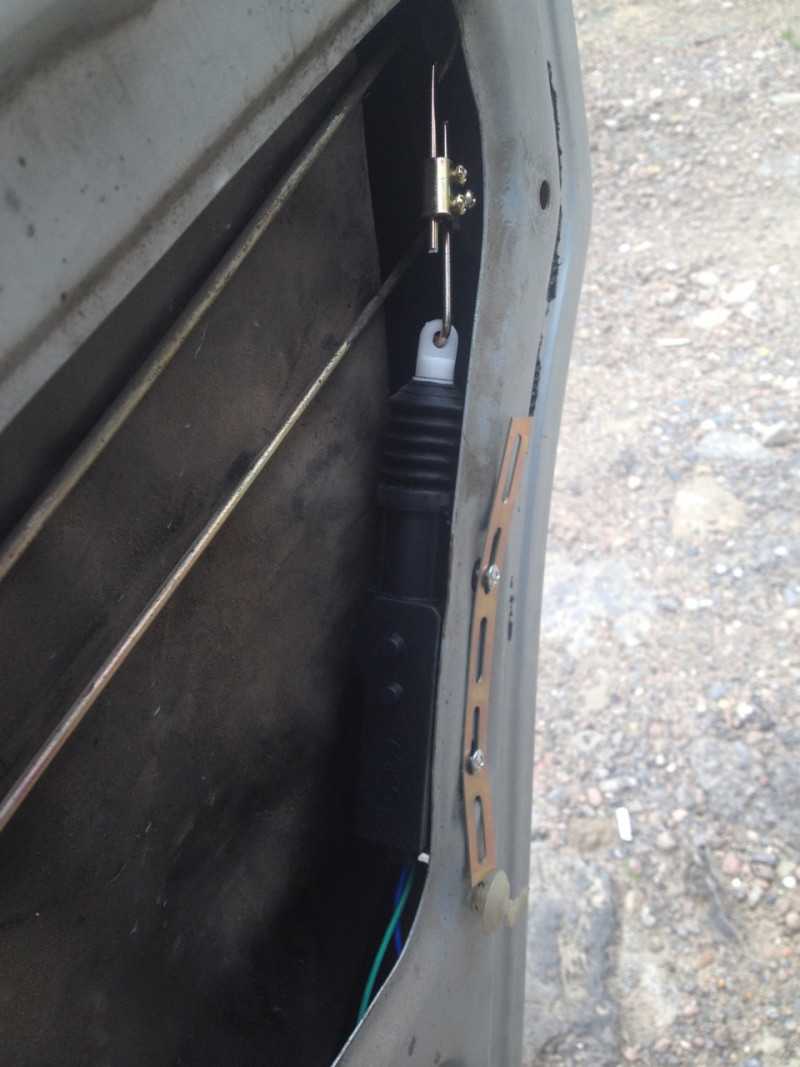

С установкой Актуаторов на задние двери проблем не возникло, в дверях уже были 2 отверстия для крепления, единственное нужно было просверлить отверстие в центральной стойке и двери для проводов.

на своем месте

тягу раскусил пополам и закрепил

Потом перешел к подключению проводки! Проводов много, но сложного ничего нет. главное не забываем снять клейму с аккумулятора)))Подключал следующим образом:— Оранжевый +12в (постоянный)— Оранжевый с черной полосой +12в (постоянный)— Красный толстый +12в (постоянный)Все эти 3 провода я объединил и подключил к постоянному +— Желтый минус— Желтый с черной полоской минус— Черный толстыйТак же объединил между собой и кинул на кузов— Красный тонкий активатор багажника— Розовый для подключения доводчика стекол— 2 коричневых провода на правые и левые поворотники— Белый подключил к зеленому проводу на актуаторе— Белый с черной полоской к синему проводу на актуатореПодключил, на места скруток натянул термоусадку, накинул клейму и вуаля! все работает!Теперь осталось кинкть привод на багажник и вообще все будет замечательно.Всем мира и добра!

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

Разъём на блоке сигнализации

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

ЦЗ Volkswagen + реле сигнализации

Обратите внимание на следующее:

• Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
• Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
• Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

1. Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
2. Команде «открыть» соответствует другое значение этого сопротивления;
3. Когда команды не подаются, шнур ни к чему не подключен.

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

ЦЗ Siber + реле сигнализации

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации. Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы)

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

ЦЗ Mazda + реле сигнализации

Здесь мы видим, что команде «закрыть» по-прежнему соответствует резистор «1 кОм». А вместо второго сопротивления используется перемычка (ноль Ом). А то, что на схеме показан «микрик», в принципе ничего не меняет.

Производить подключение обычно советуют возле БУ ЦЗ.

И это – неслучайно. Доступ к разъёму блока обеспечен всегда, поэтому можно будет вернуть всё «как было». Планируя вмешательство в схему, нужно думать о «путях к отступлению». Что, если сигнализация не сможет управлять ЦЗ (импульс слишком короткий)? Тогда, нужно будет выполнить демонтаж, и по возможности всё лучше оставить в «штатном» виде. Об этом требовании забывать нельзя.

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

Принцип работы ЦЗ

Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.

Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.

Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:

1. Схема подключения центрального замка анализирует поступившие импульсы.
2. Коммуникатор подает сигналы на главный и другие блоки.
3. Исполнительные механизмы получают сигнал на блокировку. Все замки автоматически закрываются.

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

— от переключателя сообщение подается на электроблок управления, который направляет эти сообщения к узлу управления ЦЗ.

— далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

1. Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора

Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления

Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами. Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка. От первого установить закрепители на тяги ручного блока замка. Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

1. Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
2. Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
3. Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
4. Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
5. Внимательно, посредством отвертки установить проходную трубу в стойку.
6. Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
7. Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» — к предохранителю №1 на батарее.
8. Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
9. Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

ЦЗ с минусовой полярностью

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.

Схема подключения центрального замка к сигнализации предполагает свои особенности:

1. Общая группа соединяется с управляющими проводками.
2. Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые – к проводникам, направляющимся к блоку ЦЗ или кнопке.
3. При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.

Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.

ЦЗ с пневмоэлектрическим компрессором

В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:

1. Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
2. После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.

Лада Гранта Лифтбек › Бортжурнал › Установка дешёвого китайского пульта дистанционного управления центральным замком Keyless Entry System на Ладу Гранта

Покупался пульт ДУ на Aliexpress. На момент покупки стоил 580 рублей. Можно найти и дешевле.В комплекте: два брелока, блок ДУ, комплект проводов с колодкой и мануал на английском языке:

Мануал:

Так как Гранта имеет свой ЦЗ, то подключаем блок ДУ по схеме «D»:

1. Прежде всего вскрываем блок управления (крышка на защёлках) и проверяем правильность установки джампера. Он должен стоять на группе контактов J1. По умолчанию у меня почему-то стоял на J2.

2. Провод антенны (красный) внутри блока ДУ никак не закреплен, только припаян. Желательно подвязать его к блоку управления чтобы не болтался. Из-за частого перегиба провод ломается в месте пайки на плате.

3. Снимаем обшивку водительской двери:

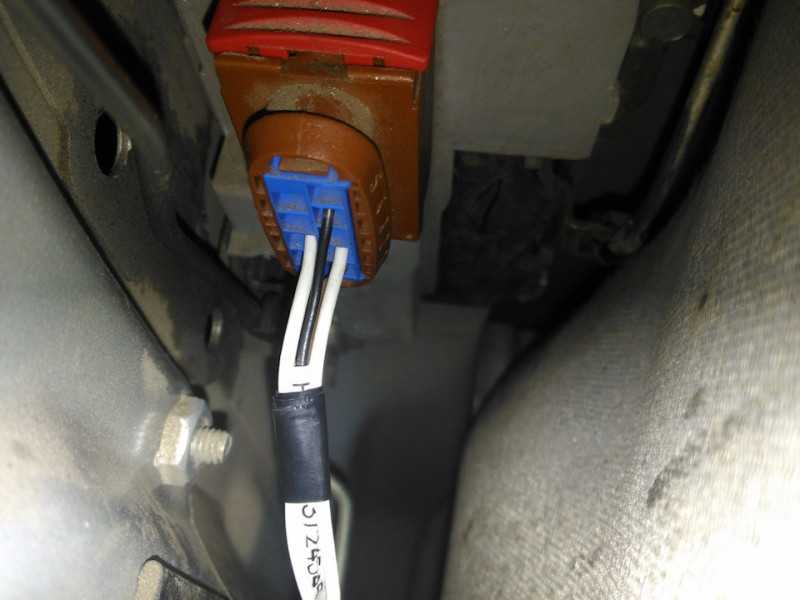

4. Извлекаем из замка колодку с черным и коричневым проводами. Чтобы снять колодку нужно потянуть красную защёлку вверх, а саму колодку в сторону. На фото жёлтым кругом обозначена красная защёлка:

5. Заранее подготовьте два провода метра по полтора (1,5 м). Такой длины будет достаточно для их прокладки вдоль двери и перехода «дверь-салон». В пустые контакты 2 и 7 на колодке засовываем зачищенные концы наших проводов (лучше заранее купить, попросить у соседа, найти на дороге, откуда-нибудь выдрать нужные клеммы и подпаять к ним провода. У меня нужных клемм под рукой, к сожалению, не оказалось по этому и сделал через задницу):

6. Зачищенные концы проводов в колодке загнул за бортики разъёма. Получилось как-то так:

7. Чтобы наши провода не елозили в колодке, изолентой приматываем их к коричневому и черному проводам. Аккуратно устанавливаем колодку обратно в разъем замка:

8. Далее прокладываем провода вдоль двери и через переход «дверь-салон», проводим их под блок предохранителей. Как протянуть провода через переход «дверь-салон» и что нужно для этого сделать:

9. У блока ДУ соединяем вместе:а. оранжевый и оранжевый с черной полосой.б. жёлтый и жёлтый с черной полосой.10. Подключаем оранжевые провода к «+12», а жёлтые провода к «-12». Можно и наоборот, принципиальной разницы нет. «+» и «-» можно взять с тех же мест, куда вы подключили питание блока ДУ (красный и черный провода).11. Белый провод от блока ДУ подключаем к проводу, подключенному ко 2-му контакту колодки замка, а белый провод с черной полосой подключаем к проводу, подключенному к контакту 7. Если подключите наоборот — пох…12. Всё. Проверяем работу схемы.

PS: Если при нажатии на пульте на кнопку блокировки двери разблокируются, а при нажатии на кнопку разблокировки блокируются, то нужно поменять местами белый и белый с черным провода (2, 7 на 7, 2 или наоборот), либо поменять полярность у жёлтых и оранжевых проводов. Кому как будет удобнее.

На дальность не проверял.К форточкам не подключал. Скорее всего, не буду.

Провода поворотников можно взять под пластиковым порогом со стороны водителя. Там пучок проводов идет в заднюю часть машины. 2 синих провода одинаковые по сечению (на схеме в книжке цвет другой).Для подключения багажника нужно прикупить релюшку на 4 контакта, ибо блок выдает -12 вольт, а на замок в разрыве через кнопку +12 вольт. Не забудьте про колодку на реле (стоит копейки).

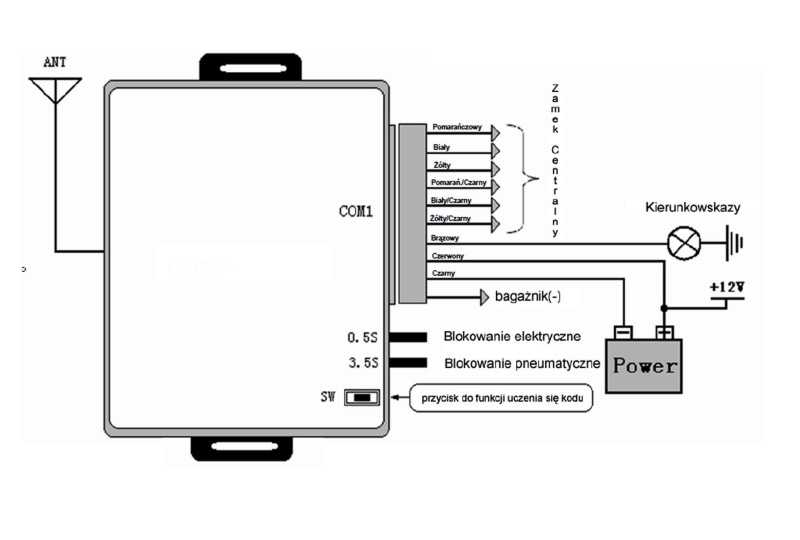

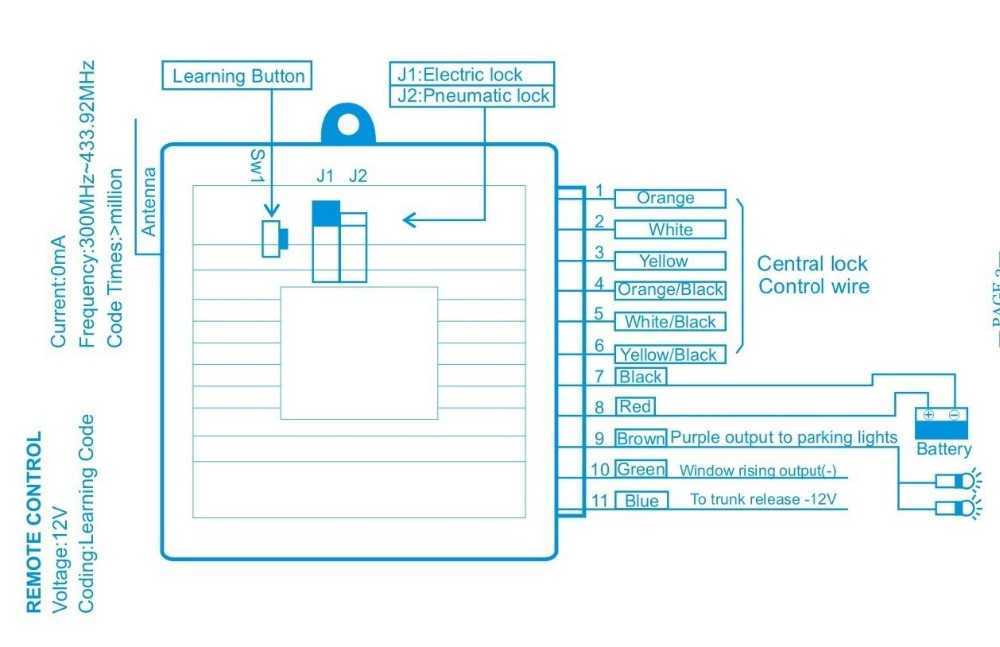

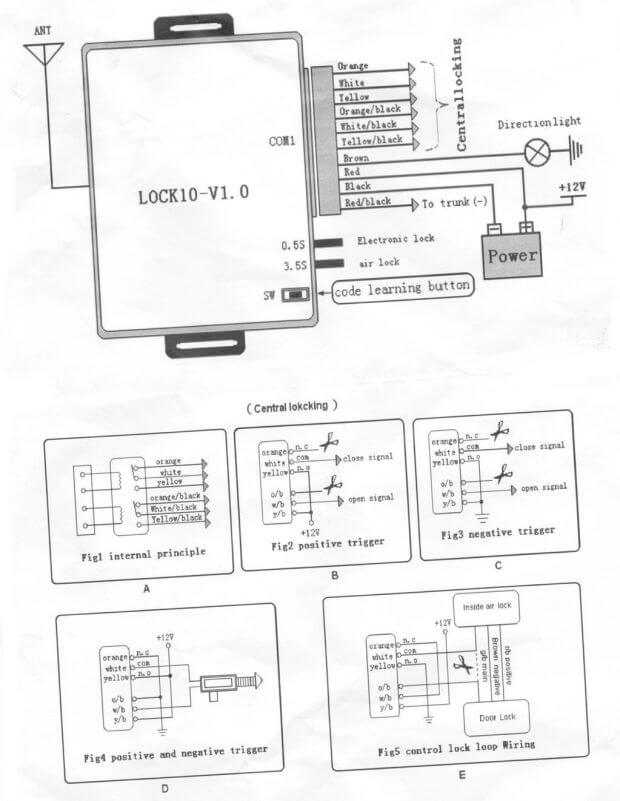

Схема блока ДУ для ЦЗ:

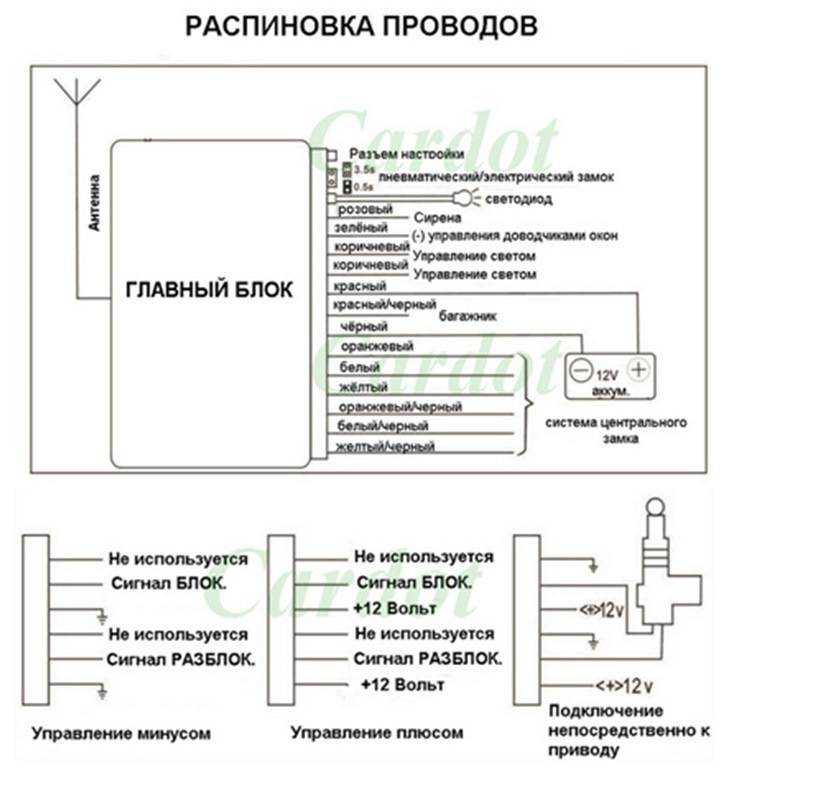

Подключение реле управления багажником:

Внимание!За Ваши неправильные или ошибочные действия при установке ПДУ я ответственность не несу! Всё, что Вы делаете — делаете на свой страх и риск!
