Электрический усилитель руля лады приоры

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе.
Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

Схема распиновки и обозначений контактов ЭУР

Lada Priora: история неисправного усилителя руля

LADA > Priora

Нельзя, конечно, оценивать работу таких огромных коллективов по машинам, которые они клепают.

Напомню суть проблемы: у нас ломался электроусилитель, самопроизвольно вывернув колеса на встречную полосу. АВТОВАЗ заменил дефектный узел. Выяснилось, что поставщик усилителя, калужский завод «Автоэлектроника», вместо дорогого немецкого модуля управления поставил свой собственный. По словам представителей «Автоэлектроники», на замещение импорта отечественным блоком ушло почти два года и об этих работах в Тольятти знали. Проблемы возникли лишь при стыковке нового модуля с общей платой контроллера — пайка была недостаточно хороша, что и вылилось в большую волну неполадок. С декабря 2010 года по февраль 2011-го по гарантии пришлось заменить 1938 ЭУРов. При норме не более трех бракованных изделий на тысячу штук в тот период случился обвал — 21,3 на ту же тысячу!

Впрочем, на АВТОВАЗе ничего страшного не увидели. Из ответа пресс-центра автозавода: «В процессе совместной проверки специалистами АВТОВАЗа и предприятия-поставщика всех случаев обращения потребителей в сервисные центры с жалобой на некорректную работу электроусилителя установлено, что выявленное количество неисправностей не носит массовый характер. Проведена работа по замене электроусилителей из партии, попавшей под подозрение. Дирекция по качеству АВТОВАЗа ведет ежедневную работу по выявлению любых возможных дефектов и своевременному их устранению».

Однако дефект проявлялся у всех по-разному: кто-то успел проехать не более 400 км, мой сломался при пробеге 22 692 км! Возможно, чей-то ЭУР просто еще не «выстрелил». Ничего страшного не произошло и по мнению разработчиков: «Внезапные переходы ЭМУРУ 2172-345008-02 из режима „компенсация“ в режим „отказ“ при различных скоростях и режимах движения не приводят к снижению безопасности управления автомобиля „Лада-2170“.

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
2. Повторяем эти действия, но уже при заведенном моторе;
3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

1. У левой ноги водителя расположена крышка монтажного блока;
2. Проворачиваем фиксаторы и отщелкиваем крепления;
3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Снятие электроусилителя руля ВАЗ 2170

Потребуется: Крестовая отвертка, накидной ключ «на 8», торцевой ключ «на 13».

Снять минусовую клемму с аккумулятора. Снять руль, декоративные накладки рулевой колонки и накладку панели приборов. Далее по порядку:

1. Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
2. Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
3. Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
4. Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.

1. Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
2. Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
3. Снять со шпильки крепления рулевой колонки декоративную шторку.
4. Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.

Снять рулевую колонку можно в сборе с промежуточным валом, но снимать и устанавливать колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала помечать не нужно, их установка возможна только в одном положении.

1. Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
2. Извлечь болт.
3. Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
4. Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».

1. Снять рулевую колонку Приоры в сборе.

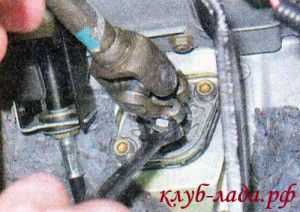

2. Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
3. Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.

Полный отказ работы электроусилителя

Несмотря на то, что ЭУР считается более надежным, чем ГУР, все же и у него бывают неисправности, а поскольку это напрямую влияет на безопасность, следует неотлагательно произвести ремонт.

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

Гидроусилитель для современной Лады

Для этого нужно сделать:

1. Несколько поворотов руля в разные стороны при неработающем моторе.
2. Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
3. Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.

Движение, конечно, можно продолжать и при неработающем усилителе, но нежелательно, нужно как можно быстрее провести его ремонт и восстановить работоспособность.

Бывают случаи, когда усилитель на Приоре отключается вместе со спидометром. Виной тому является датчик скорости. Дело в том, что эти три элемента связаны между собой. Такая схема позволяет регулировать работу ЭУР в зависимости от скоростного режима. Ремонт в данном случае сводиться к проверке работоспособности датчика скорости и проводки, идущей к нему, спидометру и ЭУР. Если обнаружены обрывы коммутации, ее нужно восстановить. А когда неисправность в самом датчике, он просто заменяется.

Электроусилитель может отключиться по причине низкого напряжения в бортовой сети Лады Приора. Это указывает на то, что изоляция в проводке, возможно, повреждена, и происходит короткое замыкание или возникают проблемы с работоспособностью генератора, поэтому он не выдает положенное напряжение. Ремонт заключается в проверке и восстановлении целостности проводки, а также проверке и устранении неполадок генератора.

Сильное загрязнение контактной группы датчика момента, установленного на усилитель, тоже может стать причиной отключения. Причем бортовой компьютер, проводя самодиагностику системы и выявляя проблемы с работой датчика момента из-за загрязнения, может сам преднамеренно отключить усилитель. Ремонт в таком случае сводится к снятию ЭУР с автомобиля, разборке и тщательной очистке контактной группы. Но поскольку операции по восстановлению работоспособности электроусилителя сложные и неправильная сборка и установка его на автомобиль может сказаться на правильной работе рулевого механизма, желательно для восстановления ЭУР обратиться к специалистам.

14.06.2018

Если Вы стали счастливым обладателем LADA Приора , то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.

Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:

• после зарядки аккумулятора;
• при повороте руля на большой угол;
• в режиме парковки автомобиля;
• при езде свыше 110км\ч.

Что такое гидроусилитель руля ВАЗ 2109

На первых моделях автомобилей ВАЗ 2109 усилитель руля не устанавливался. Водителю приходится узел монтировать дополнительно.
Он состоит из двух частей:

• Источника энергии, роль его выполняет гидронасос.
• Исполняющий механизм, который обычно совмещается с . Общий вид устройства показан на фото.

Перед массовым использованием устройства производители провели тестирование автомобиля, которое показало:

• При передвижении автомобиля с многочисленными разворотами в ограненном пространстве легко вращалось, поворачивать его необходимо было на меньший угол, чем на авто без гидроусилителя.
• При движении по городу, после небольших навыков, водитель получает только удовольствие от управления авто.

• При движении по свободной площадке количество оборотов руля составляет три с половиной от одного упора до другого, с гидроусилитель достаточно три и одну треть.
• Изменение в рулевом механизме передаточного числа привело к более точному управлению автомобилем.
• Хорошо показывает себя рулевое управление на очень низкой скорости в режиме парковки. На руль прикладывается совсем маленькое усилие.
• Отличные результаты были получены при перемещении на предельных режимах. Увеличение скорости привело к незначительному повышению усилия на руле, но при этом хорошо обеспечивалась обратная связь.

Как установить гидроусилитель на ВАЗ 2109

Инструкция как установить на ВАЗ 2109 гидроусилитель руля указывает, что нужно:

• Приобрести комплект ГУР, со всеми составными частями: насосом, специальным рулевым редуктором, шкивом, гидравлическим цилиндром, расширительным бачком и шлангами, выдерживающими большое давление.
• Устанавливается кронштейн фиксации насоса на головку БЦ. При его монтаже нужна доработка изделия: откручивается , отпиливаются уши для ее крепления, отпиливается, чтобы не мешало, крайнее правое крепление.

• Вместо генератора крепится на кронштейне сам насос.
• Меняется шкив коленчатого вала, через него будет осуществляться привод насоса.

• Выбирается место для устройства расширительного бачка, чтобы он не мешал другим частям мотора.
• Гидравлический цилиндр ставится согласно инструкции идущей в комплекте ГУРа. У каждого производителя устройства существуют свои особенности монтажа.
• Вся система соединяется шлангами высокого давления и хорошо фиксируется.

• Заливается специальное в расширительный бачок.
• Прокачивается система. При этом руль прокручивается до упора влево и вправо, при необходимости, нужно доливать в расширительный бачок масло.
• Когда жидкость перестанет уходить, нужно до верхней метки бачка пополнить уровень масла.
• На авто ВАЗ 2109 установка гидроусилителя заканчивается прокачкой системы.

Преимущества автомобиля ВАЗ 2109 с гидроусилителем можно увидеть на видео.

Замена жидкости ГУР автомобиля Лада Приора пошаговая инструкция

Для замены жидкости гидроусилителя руля Приоры крайне рекомендуется позвать друга и напарника. Придется одновременно выполнять несколько операций. Для удобства рекомендуется поставить машину на яму или же приподнять передок машины на две подпорки при помощи домкрата. Подготовьте емкость для слива отработавшей жидкости. Работу по замене жидкости ГУРа Приоры проводите в следующем порядке:

1. Зафиксируйте машину.
2. Снимите крышку бачка ГУР. Шприц засуньте в бачок и постепенно откачайте скопившуюся в нем жидкость. Для удобства перед тем, как совать шприц в бачок, рекомендуется надеть на него небольшой шланг. Также рекомендуется закрыть тканью все подкапотное пространство, над которым Вы будете проносить шприц с маслом до емкости, чтобы не налить лишних капель.
3. Попросите напарника сесть в машину и покрутить руль. В это время высасывайте жидкость, которая стекает в бачок из шлангов.
4. Но это еще не все. Для того чтобы собрать остатки масла, ослабьте хомут шланга высокого давления, захватите шланг, опустите его внутрь емкости для слива.
5. Еще раз попросите своего напарника покрутить руль.
6. Установите шланг на место и плотно затяните хомут.
7. Заливать нужно только новую жидкость. Сперва залейте ее практически до края, и после этого попросите друга покрутить руль. Уровень жидкости спадет, но это нормально. Долейте еще немного, оставив несколько сантиметров до горла.
8. Попросите кого-нибудь завести двигатель секунд на 10-20, а затем заглушить его. После этого нужно еще раз покрутить руль. За это время из системы выйдет оставшийся воздух.
9. Долейте масло до нормальной отметки. Закрутите крышку бачка, закройте капот.
10. Запустите двигатель. Проверьте, работает ли гидроусилитель так же хорошо, как это было раньше.

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

• Установка ГУР.
• Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Снятие штатного рулевого механизма

Шаг 2: Демонтаж штатного руля

Снятие штатного руля производится следующим образом:

• Снимите покрытие рулевого колеса, открывая его клапаны;
• Отверните гайку крепления, находящуюся в центре рулевого колеса;
• Отделите колесо от вала штатного механизма, используя специальный отжимной инструмент;
• Снимите гранату и оба уплотнительных кольца.

Шаг 3: Снятие штатного рулевого механизма

Снятие штатного рулевого механизма проводится по следующей схеме:

1. Отвинтите сальники и шланги, которые соединяют штатный механизм с рулевой рейкой и топливным насосом;
2. Отверните болты крепления, находящиеся на штатном механизме;
3. Отсоедините соединительные винты, которые крепят штатный механизм к раме автомобиля.

Подготовка автомобиля к замене гидроусилителя руля на электроусилитель руля (ГУР на ЭУР)

Шаг 1: Отключите аккумуляторные провода, начиная с отрицательного. Помните, что вы работаете с электрическим оборудованием и безопасность должна быть вашим приоритетом.

Шаг 2: Снимите переднее колесо с той стороны, на которой вы собираетесь заменить ГУР на ЭУР. Используйте подходящий инструмент для снятия колеса.

Шаг 3: Отсоедините гидроцилиндр от ГУР. Он обычно расположен рядом с рулевой колонкой. Отсоединение гидроцилиндра позволит вам удалить ГУР с автомобиля.

Шаг 4: Отсоедините шланги от ГУР. Разъедините шланги, подсоединенные к ГУР. Будьте готовы к вытекающей жидкости — используйте подходящий контейнер, чтобы поймать жидкость и предотвратить загрязнение окружающей среды.

Шаг 5: Снимите сам ГУР с автомобиля. Отверните крепежные болты, которыми ГУР прикреплен к подрамнику автомобиля. Будьте осторожны при снятии ГУР, поскольку он может быть тяжелым и требовать помощи.

Шаг 6: Установите новый электроусилитель руля (ЭУР). Установите новое оборудование на место, исходя из инструкций производителя

Обратите внимание на правильное подключение шлангов и гидроцилиндра. Установите крепежные болты и затяните их согласно рекомендациям производителя

Шаг 7: Присоедините шланги к новому ЭУР и заверните гидроцилиндр на место. Убедитесь, что все соединения сделаны надежно и плотно.

Шаг 8: Установите переднее колесо на место. Затяните гайки колеса с помощью подходящего ключа.

Шаг 9: Подключите аккумуляторные провода, начиная с положительного. Убедитесь, что все соединения надежно закреплены и оборудование работает должным образом.

Шаг 10: Проведите тестовую поездку, чтобы убедиться, что ГУР на ЭУР функционирует нормально. Определите, есть ли какие-либо проблемы с управлением автомобилем или усилием на рулевом колесе.

Важно: Если у вас нет достаточного опыта или не чувствуете себя уверенно в проведении этой замены самостоятельно, рекомендуется обратиться за помощью к профессионалам. Такая процедура требует определенных навыков и знаний, чтобы выполнить ее безопасно и эффективно

Какие преимущества электроусилителя руля на ВАЗ 2109

На автомобиле ВАЗ 2109 помимо гидроусилителя можно установить .Установка такого устройства перед гидроусилителем имеет ряд преимуществ:

• Простота монтажа. Агрегат ставится одним узлом, нет необходимости вмешиваться в моторный отсек.
• Большая надежность, которая увеличивается за счет отсутствия ряда элементов: шкивов, шлангов, жидкости.

• Экологическая чистота и энергосберегаемость. Мощность потребляется только при выполнении маневрирования, что снижает затраты на расходование энергии и экономит топливо.
• Обеспечивается пассивная безопасность в случае удара, существует система самодиагностики.
• Информативность. Увеличение скорости движения авто обеспечит рост усилия на руле.

Какой тип усиления руля установить решает сам автовладелец. Любой способствует уменьшению усилия, прикладываемого на руль и простоту управления.

Установка электроусилителя руля на ВАЗ 2109

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

• Монтаж выполняется достаточно легко;
• ЭУР потребует небольшого количества энергии для работы;
• Экологичное устройство;
• Отлично адаптируется под классику АвтоВАЗ, включая девятки;
• Позволяет комфортно управлять автомобилем даже на высоких скоростях.

В чем заключаются отличия между ГУР и ЭУР

Между электроусилителем и гидроусилителем имеется достаточно много различий:

Если электроусилитель можно найти довольно быстро и при этом установить за вполне разумную плату, то гидроусилитель практически нигде нельзя легко достать, а установка его обойдется в два раза дороже, чем установка электроусилителя.

Количество деталей у электроусилителя меньше, чем у гидроусилителя, следовательно, он подлежит ремонту гораздо реже, чем второй.
При использовании гидроусилителя маневренность автомобиля становится лучше, так что достаточно буквально легкого поворота, чтобы направить машину по другому курсу

В этом отношении гидроусилитель будет более выгоден, чем электроусилитель.
Электроусилитель по сравнению с гидроусилителем лучше экономит топливо, причем неважно, будет это бензин или же дизель.

Электроусилитель на мощность движка практически никак не воздействует, тогда как гидроусилитель способен просто «сожрать» часть мощности.

Гидроусилитель более стабилен, чем электроусилитель, поэтому смотреть за ним необходимо не так тщательно, как за вторым. Отключение электроусилителя грозит тем, что машина станет не такой управляемой.

ВАЗ 2109 инжектор и карбюратор

Без адаптации — это для инжекторной «девятки». В случае карбюраторного двигателя все не так просто. Штатный режим работы ЭУР предусматривает использование показаний спидометра и тахометра в электронном формате, которых нет при карбюраторном моторе. Приходится эмулировать эти сигналы.

Без сигнала со спидометра рулевое управление может в крайнем случае обойтись. Прибор служит для отключения ЭУР при достижении определённой скорости. Если усилитель руля не отключится, то ничего плохого, кроме небольшого снижения топливной экономичности, не произойдёт. Если не хочется терять эту функцию, можно установить датчик от инжекторного двигателя на карбюраторный.

Сигнал тахометра используется для отключения ЭУР при неработающем моторе. Отсутствие этой функции быстро посадит аккумулятор — лучше эмулировать необходимый сигнал. Известны три способа:

Снятие сигнала с катушки зажигания через диодный ограничитель, переводящий сигнал из 300В к уровню 5В. Ограничитель монтируется в подкапотном пространстве, в жёстких по температуре и влаге условиях

Это требует известной осторожности.
Использование сигнала датчика Холла. Сигнал будет в диапазоне до 12В, его можно спокойно заводить в салон и обрабатывать с помощью контроллера

Во избежание наводок в длинном проводе можно использовать витую пару.
Изготовление бесконтактного индукционного датчика, надетого на провод высокого напряжения системы зажигания. Напряжение в 30КВ наводит электродвижущую силу в катушке датчика, и этот сигнал можно подать на контроллер.

Электроусилитель руля (ЭУР) устанавливается на новые автомобили отечественного производства, такие как Калина, Приора, Гранта в отличие от старых моделей типа ВАЗ 2109, 2114. Но так как новые модели проектируются на основе старых, кое какие детали, используемые в них можно установить и на ВАЗ 2109. В этой статье мы рассмотрим установку электроусилителя руля от Приоры на ВАЗ 2109 с европанелью.

Для этого нам понадобятся:

• ЭУР от Приоры (ВАЗ 2170);
• Проводка для подключения ЭУР (2110-3724155);
• Укороченный карданчик рулевого вала;
• Подрулевые переключатели от Шеви Нивы;
• Кожух руля от ВАЗ 21104 («десятка» с европанелью);
• Кнопка аварийки (ее придется переносить на панель);
• Руль от Калины.

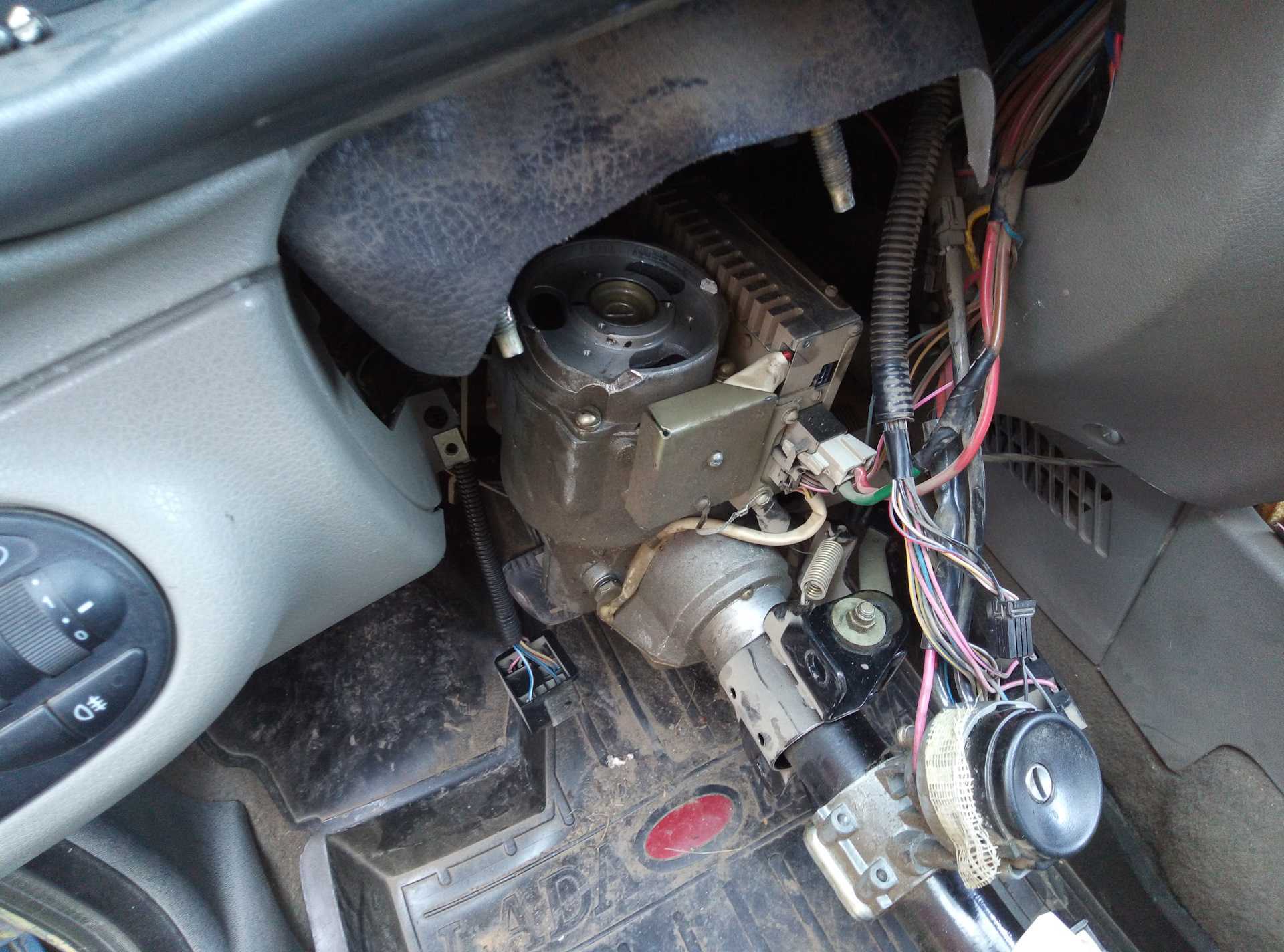

ЭУР от Приоры

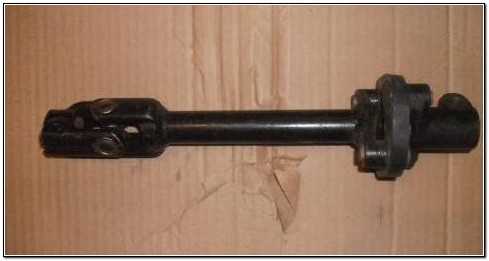

Карданчик

Кожухи от «десятки» с европанелью

Начинаем работу по установке со снятия рулевого колеса, рулевого кожуха и подрулевых переключателей вместе и колодкой.

Также можно сразу снять накладку панели приборов и извлечь комбинацию приборов – к ней мы будем подключать управляющие провода от ЭУРа.

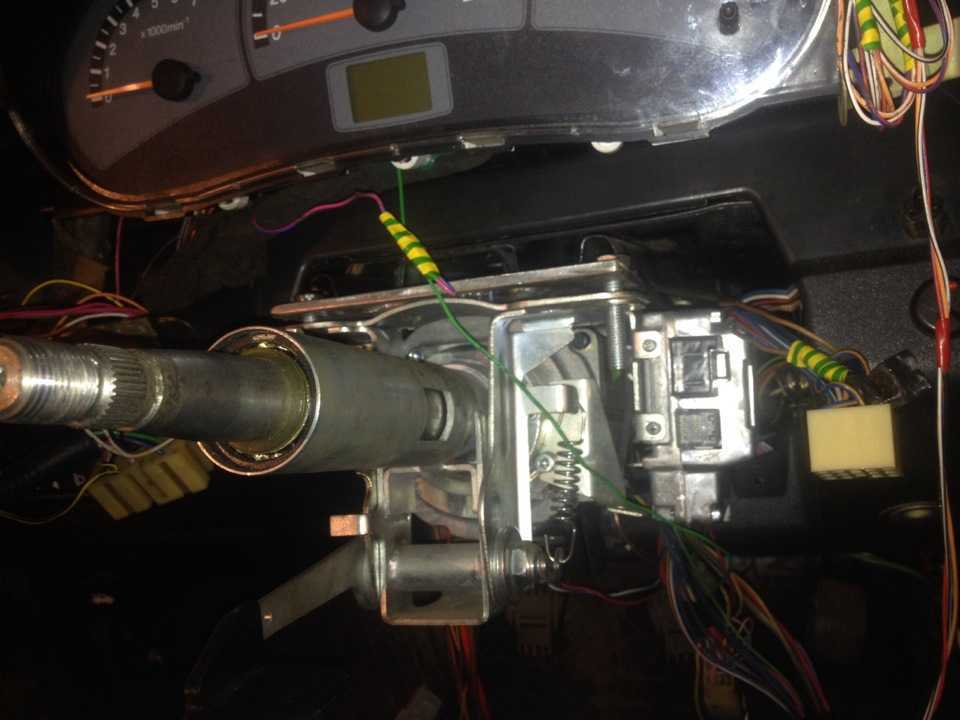

Снимаем рулевой вал. Получаем в результате вот такой вид:

Отмеченные шпильки необходимо немного укоротить, чтобы они не упирались в ЭУР.

Устанавливаем переходную пластину. Передних гайки подойдут и старые, а вот задние болты нужно заменить на 4,8 х 50 мм (с головкой на 10).

Если пластину достать не удалось, то ее можно изготовить самостоятельно по этому чертежу:

Теперь подключаем проводку. Провода на аккумулятор удобно провести через отверстие для шлангов гидрокорректора фар:

Остальные провода тянем к комбинации приборов, где их и подключаем согласно схемы:

Закрепляем на рейке кардан из комплекта ЭУР (фиксирующий болт закручиваем не до конца).

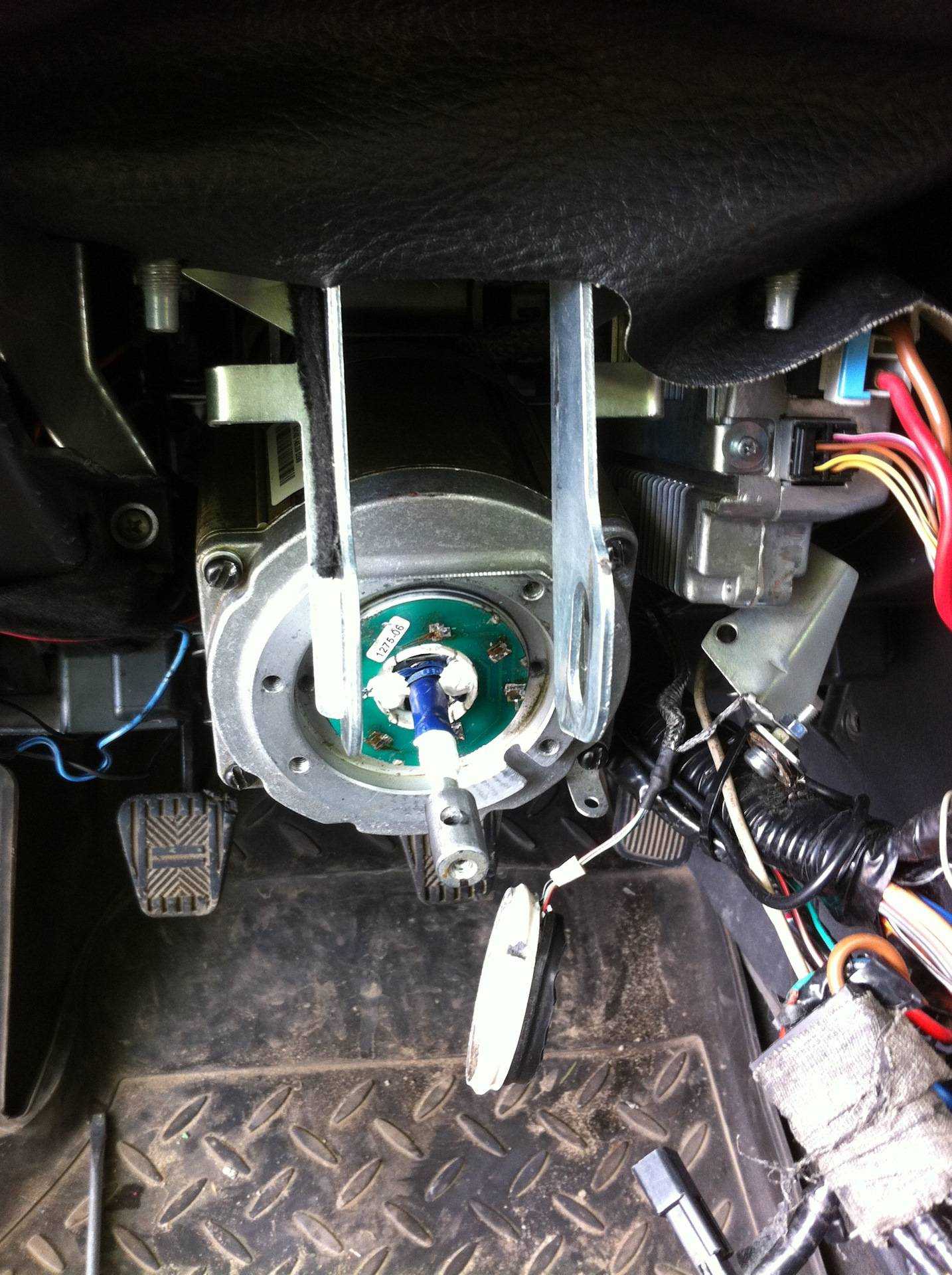

И примеряем сам электроусилитель. Комплектного карданчика немного не хватает по длине, поэтому придется немного увеличить посадочные места на самом ЭУРе, чтобы его немного сдвинуть в сторону кардана.

Когда все получилось, собираем обратно рулевую колонку и панель приборов, и подключаем электроразъемы к блоку управления ЭУР.

Заводим автомобиль и пробуем.

Теперь руль стал очень легким, особенно это заметно на парковках на малой скорости. Также вибрации от дороги на руль теперь передаются в меньшей степени.
Правда, есть и отрицательные моменты: руль становится несколько ближе к водителю (на 4-5 см) и несколько ниже. Ну и штатную облицовку рулевой колонки нужно менять на «десятошную» с европанелью.

Руль – основной механизм для управления движением автомобиля в нужном направлении. От того, насколько легко им управлять, порой зависит не только удобства для водителя, но и безопасность его движения.
Устанавливаемые на авто ВАЗ 2109 усилители руля помогут снизить почти в два раза усилие на нем, не создают необходимости в приобретении особых навыков вождения, не вносят в конструкцию автомобиля видимых изменений. Одним словом — это приятные изменения, когда цена небольшая.
В статье предлагается ознакомиться с технологией установки устройства своими руками.
