Замена рулевой рейки Мазда-3 2008 года, пошаговая инструкция с фото
Mazda 3 — компактный автомобиль, производимый Mazda Motor Corporation в Японии. На родине производителя он называется Mazda Axela.
Mazda 3 была представлена в 2004 году, как серия, пришедшая на смену Mazda Familia. В 2009 году было представлено второе поколение Mazda 3. Но речь пойдёт о первом поколении. Ну что, приступим…
И так дорогие любители авто ремонта, сегодня будем производить замену рулевой рейки на Мазде-3, 2008 года выпуска. По большому счёту замена не сложна, если сравнивать с другими авто. Все доступы к болтам есть. Благо, что сама рейка крепится к подрамнику всего двумя болтами. Просто чудо.
Так как я сам работаю в автосервисе, мне есть с чем сравнивать. Но есть один нюанс, рейки эти «ходят» долго и болты бывают, так залипают от старости, что приходится брать рычаг с трубой, иначе не как. Или мощным «пистолетом», если он у вас, конечно, есть в гараже. Ну, всё по порядку. Поехали…
Слевой и справой стороны потекли.
Фиксируем рулевое колесо в прямом положении. Если нет спец. инструмента, то просто кидаем через него ремень безопасности и пристёгиваем. Это нужно чтобы случайно не провернуть его. Так как внутри руля стоит шлейф с проводами для подушки безопасности и сигнала. Если вы его нечаянно провернёте на один оборот и потом вставите рулевую рейку, то вы попросту этот шлейф оборвёте, а он денег стоит.
Разбирать тут ничего не надо, это фото для примера.
Далее внизу, на рулевой колонке, где крестовина, откручиваем болт и вынимаем. Благо, здесь шлицов нет, вставлять потом очень удобно.
Потом сверху, где уже двигатель, с левой стороны находим болт, вот он.

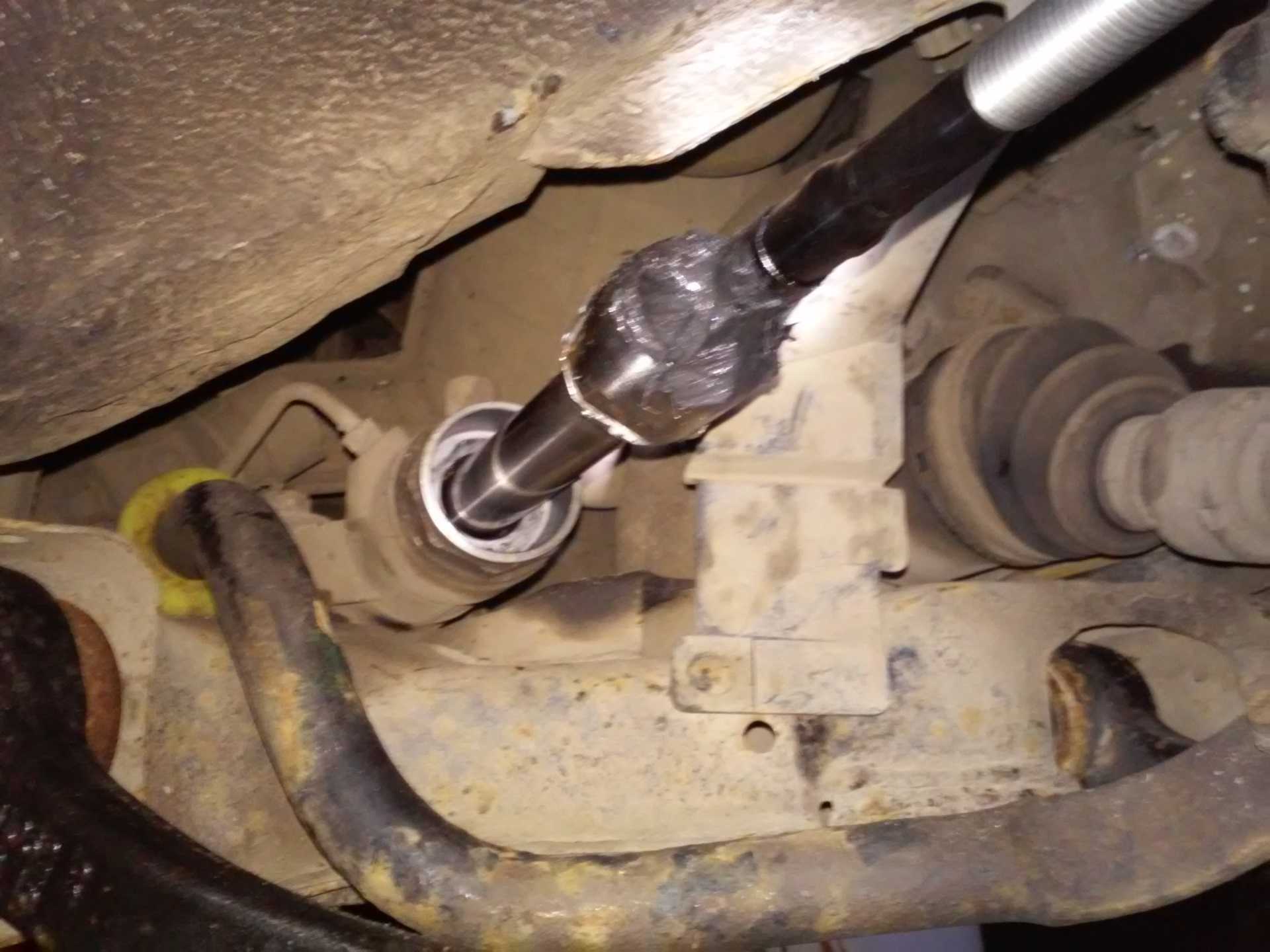

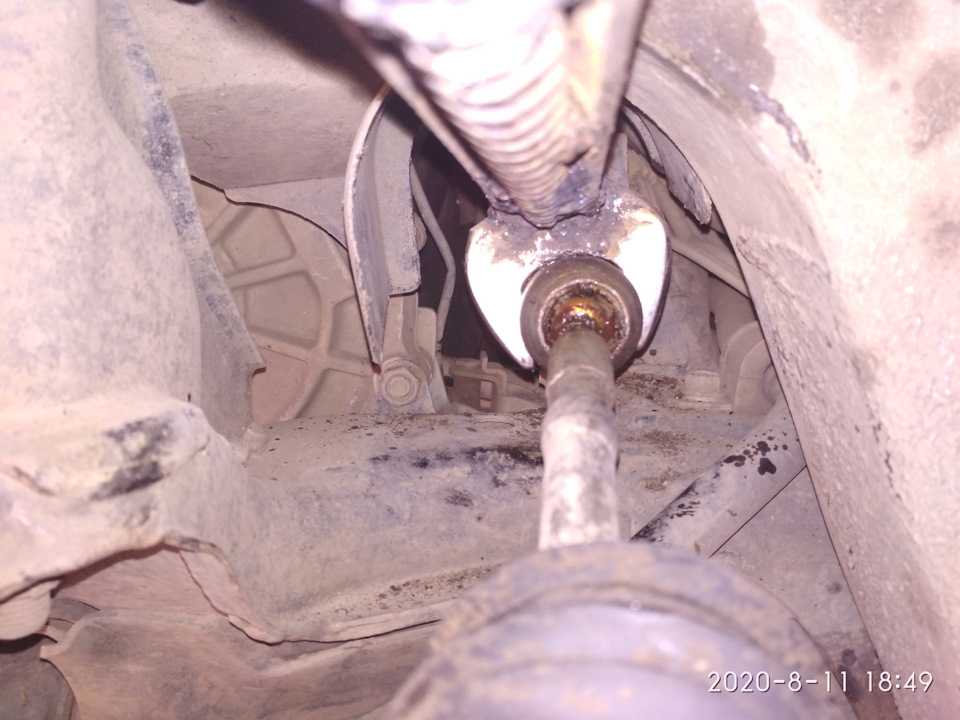

Делаем удлинитель с плавающим переходником и головкой на 17 и откручиваем его.
Я пытался пневмо-пистолетом открутить, да он не взял, не особо мощный. Так и пришлось делать рычаг с трубой.
Аналогично проводим с правой стороной.
Далее спускаемся в яму (у кого-то подъёмник). Будем опускать подрамник. Откручиваем подушку.
Откручиваем вот эти болты подрамника:
Аналогично с другой стороны.
Потом вот эти болты:
И с другой стороны тоже. Подрамник опустится и будет держатся на костях (стойки стабилизатора устойчивости) Далее откручиваем шланг высокого давления и шланг «обратки» от рейки.
Приготовьте ёмкость, так как потечёт масло. Не забудьте вынуть «подушку» иначе рейка не выйдет.
Начинаем вытаскивать рейку:
магистраль отстегнули и вращающими моментами отводим рейку влево (если сказать правильно, то к правому колесу) чтобы не откручивать лишний раз сам стабилизатор устойчивости. Потом тянем её на себя и вытаскиваем вниз также вращающимися движениями.
Все, ставим новую рейку обратным способом. Снимаем со старой рейки все прибамбасы, какие нужно, и ставим на новую. Пока вы подрамник не подняли, вставьте сразу подушку в неё. Забудете, замучаетесь двигатель оттягивать чтобы вставить её. Нужен будет помощник, чтобы в салоне держал крестовину и направлял в рулевую рейку.
ВНИМАНИЕ!
Когда вы выкручивали шланг высокого давления, там должны бы две латунные прокладки для болта, обратите внимание, не прилипла ли одна к шлангу или к старой рейке. Они нужны, потому что вместе с новой рейкой их нет
Перед установкой шлангов всё продуйте или промойте от грязи посадочные места, обязательно. Так как если грязь попадёт, то обязательно потечёт масло. И очень внимательно и ровно закручивайте болт для шланга высокого давления. Скосите, придётся резьбу выравнивать. Не у всех в гараже есть спец.набор с метчиками и лерками.
ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ
Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.

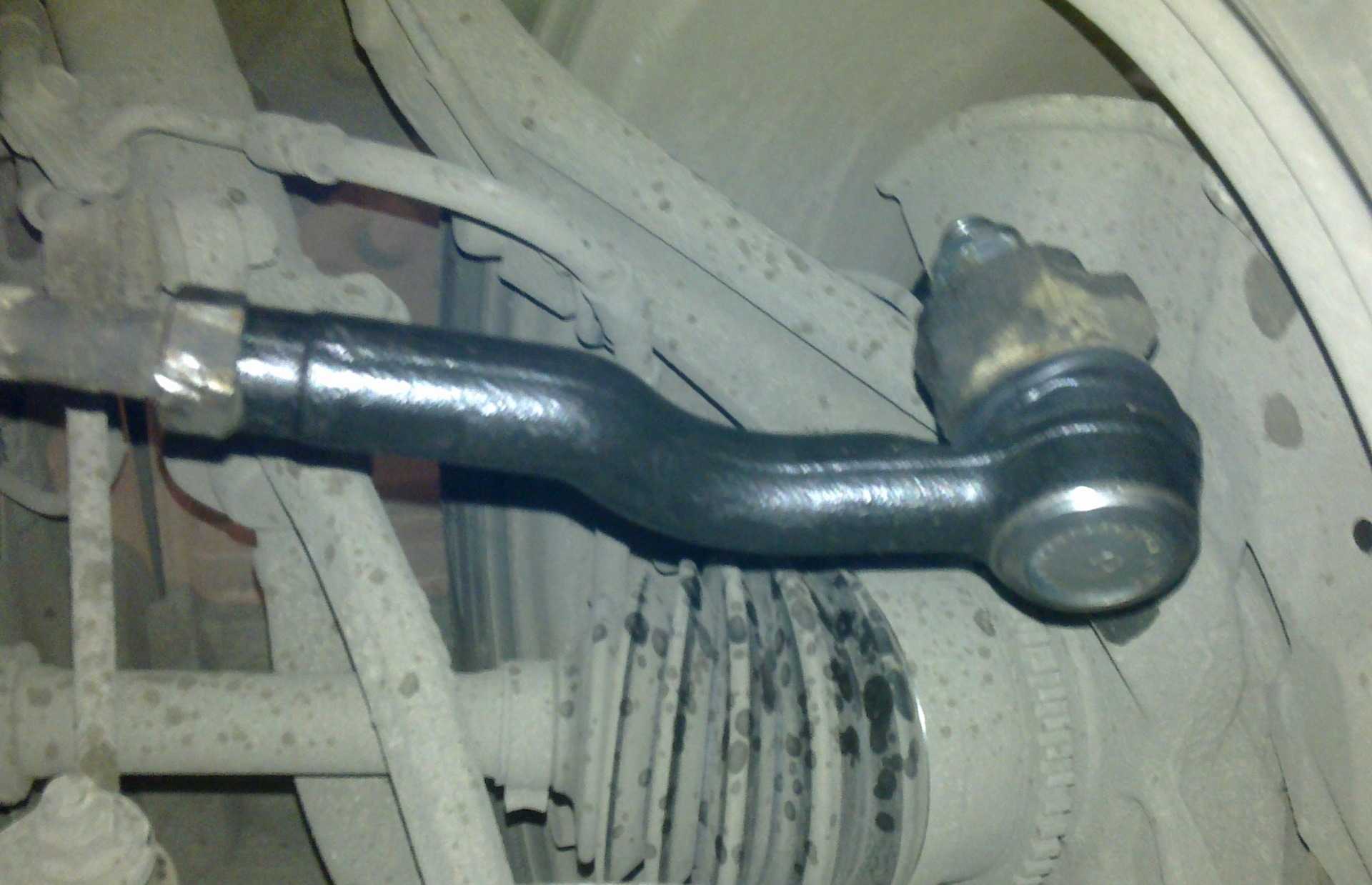

Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.
Резьба левого наконечника правая, а правого — левая.
Вам потребуются: ключи «на 17», «на 19», «на 21», ключ для гаек колес, штангенциркуль.
и съемник для шаровых шарниров.
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). Снимите колесо.
Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой.
2. Измерьте и запишите длину Н свободной части резьбы рулевой тяги, чтобы при сборке установить наконечник в то же положение и по возможности не нарушить угол схождения колес (для наглядности показано на снятом рулевом механизме).
3. Промаркируйте взаимное расположение рулевого наконечника, контргайки и рулевой тяги.
4. Удерживая ключом наконечник от проворачивания, ослабьте затяжку контргайки наконечника рулевой тяги.
5. Потяните пружинный шплинт.
6. . и извлеките его из отверстия в пальце шарового шарнира наконечника.
7. Отверните гайку крепления пальца к рычагу поворотного кулака.
8. Впрессуйте палец из отверстия в поворотном кулаке специальным съемником.
9. . и извлеките палец из отверстия рычага поворотного кулака.
10. Отверните наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес, и снимите наконечник рулевой тяги (для наглядности показано на снятом рулевом механизме).

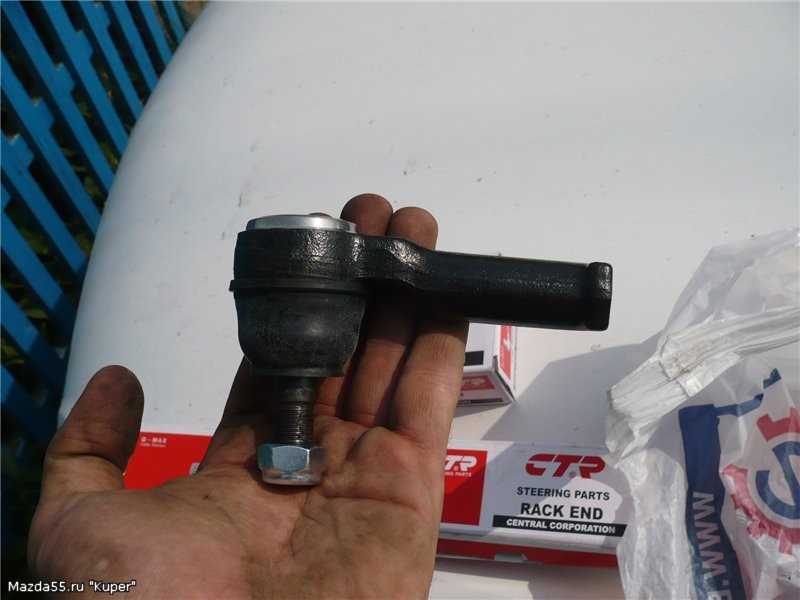

11. Установите новый наконечник, завернув его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии.
12. Затяните контргайку и проверьте ее взаимное расположение с наконечником рулевой тяги. Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина должна соответствовать измеренному значению (см. п. 2). Если это не так, ослабьте контргайку и либо навинтите, либо свинтите наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.
13. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.
Mazda CX-7. ЗАМЕНА ГРЯЗЕЗАЩИТНОГО ЧЕХЛА РУЛЕВОЙ ТЯГИ
Замена грязезащитного чехла показана на снятом с автомобиля рулевом механизме, но при наличии некоторых навыков можно заменить чехол, не снимая рулевой механизм с автомобиля.
Показана замена защитного чехла левой рулевой тяги. Чехол правой тяги заменяют аналогично.
Вам потребуются: ключи «на 13», «на 17», «на 19», «на 21», пассатижи, штангенциркуль.
. съемник для шаровых шарниров.
Для наглядности все операции показаны на снятом рулевом механизме.
1. Снимите наконечник рулевой тяги, соблюдая контрольные измерения, чтобы при обратной установке по возможности не нарушить угол схождения колес (см. Замена наконечника рулевой тяги», с. 185).
2. Ослабьте затяжку внутреннего (большого) хомута крепления защитного чехла и снимите его.
Хомут крепления защитного чехла одноразовый. При сборке обязательно замените его новым.
3. Удерживая тягу от проворачивания, отверните контргайку.
4. Сожмите отогнутые ушки внешнего (малого) хомута крепления защитного чехла, сдвиньте хомут по рулевой тяге и снимите его.
5. Снимите защитный чехол.
6. Установите новый защитный чехол.
Так выглядит новый «не обжатый» хомут.
Индикатором правильного «обжатия» хомута является величина зазора А. Она должна быть в пределах 2,4-2,8 мм. Если зазор больше, дожмите хомут до нормы, если меньше, замените хомут.
7. Установите все снятые детали в порядке, обратном снятию.
8. Проверьте и при необходимости отрегулируйте углы установки передних колес на станции технического обслуживания, располагающей специальным оборудованием.
Видео по теме «Mazda CX-7. ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ»
Главные признаки, что с ходовой имеются проблемы:
- Неравномерное изнашивание шин. Соответственно, на них неправильно распределяется нагрузка, а это является достаточным поводом, чтобы показать автомобиль специалисту. Возможно, требуется заменить рулевые тяги или шаровые опоры.
- Машина раскачивается на неровностях и поворотах. Разумеется, так быть не должно. Скорее всего, проблема с амортизатором.
- Если при повороте руля слышится скрежет или хруст – необходимо менять ШРУС (шарнир равных угловых скоростей).
- Когда вы едете прямо, машину уводит в сторону. Причин этому может быть множество, в том числе и проблема в одной из частей ходовой.
- При вождении вы ощущаете странную вибрацию, которой не было раньше.
- Если появились подозрительные металлические звуки, значит нужно менять сайлентблок (виброизоляционный элемент автомобиля, располагающийся на передней и задней подвеске).
На все вышеперечисленные моменты стоит обратить внимание, если вы приобретаете новый автомобиль. Не упускайте из виду, насколько легко осуществляется переключение передач, едет ли она прямо при отпущенном руле на скорости 30-40 км/ч, не издает ли подозрительных звуков
Также попробуйте следующее. Остановите автомобиль и поставьте его на ручник. Включите первую передачу. Добавьте оборотов и плавно отпустите сцепление. В результате вы можете получить следующие исходы:
Друг подскажи. Какой именно сальник нужен? Номер и тд. А то на сайт зашел а там их много на выбор. Позвонил в магазин сказали маркеровку рулевой рейки надо.
Что значит 7 автомобилей которые вытяснят Теслу?! Назовите сколько вы знаете примеров которые смогли выродиться так как получилось это у Тесла?! Все остальное я считаю породией
Не важно что там за марка и какая там обёртка!) По этому считаю будет правильно если названия ролика назвать 7 породией Автомобилю Тесла. Вы пишете конкуренты Тесла потому что Тесла стоит к примеру 9млн Руб
То есть дороговато. А вы думаете Майбах 6 будет стоить дешевле?!) Или Рено, или Мини, или АстонМартин?!) Веселые вы ребята!) А если Тесла будет делать гиперАвто с их электро двигателями и батарейками то что опять будете немцев англичан пихать в сравнение?!) Или итальянца из конюшни Феррари. Который будет стоить лямов 20$
Глупое сравнение Теслы вы приводите. Смешно просто!
менял вазовские наконечники таким же способом,на самих наконечниках в центре верхней крышки есть ямочка,от неё и мерил штангелем
Доброе время суток.Игоревич мне предстоит замена рулевого редуктора.Вопрос: Нужно ли после проверять и делать развал и схождение?
Такая проблема.В ручную,с ключа и с нутри,машина закрывается.А вот с пульта нет,звуки есть,как будто в холостую ходит,пипки даже не шевелятся.Получаетс я,это привод новый надо? Машина 14,вот думаю,потеплеет ,разберу и сделаю.
Братан ты бы лучше о деле говорить,не чего полезного не сказал,ты свай ролики вообще смотрели,короче без мысленно ролик,позор.
Здравствуйте создатели канала! С большим удовольствием смотрю Ваше видео. Очень помогает. Не давно на заднем амортизаторе выдавило сайлентблок. Т.к. родных не продают, купил ВАЗовские, по размерам подходят. Хотелось бы узнать Ваше мнение.
Рулевая рейка Мазда Фамилия нуждается в ремонте и замене? Обращайтесь к мастерам техцентра ВИПГУР в Москве, чтобы быстро, качественно и профессионально провести ремонт рулевых агрегатов.
Как подтянуть рулевую рейку
Статья о методе подтяжки рулевой рейки на Mazda Familia/323/Protege
На всех Familia/323/Protege в кузове BJ конструкция рулевой рейки одна и болезнь одна — стук в рулевом когда стоишь на месте на незаведенном и/или заведенном авто после 100 тысяч км.
Обычно стучит деталь 32-11X на первой картинке. Это так называемая прижимная втулка червячного механизма рулевой рейки, а попросту сухарь. Сразу скажу, если его просто подтянуть — хватит на год, потом опять застучит. Лучше поменять, деталь стоит в районе 500р, идет в комплекте с пружинкой.
При подборе ключа для смены или регулировки часто возникают сложности. Например в Питере мне официальный дилер заявил что нет у них ключа такого, кроме того они рейки полностью перебирают за 10-15тыр.

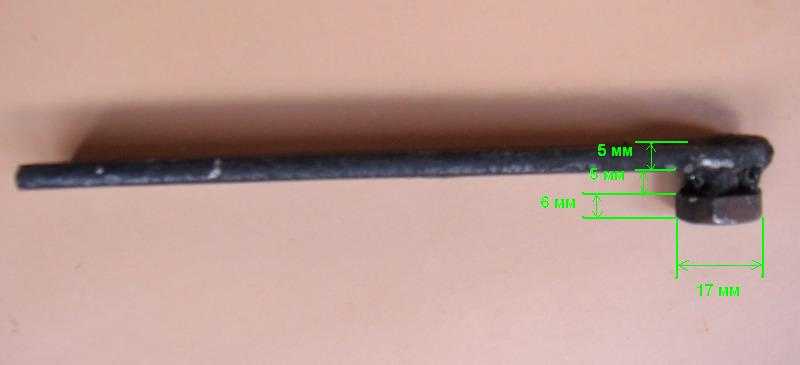

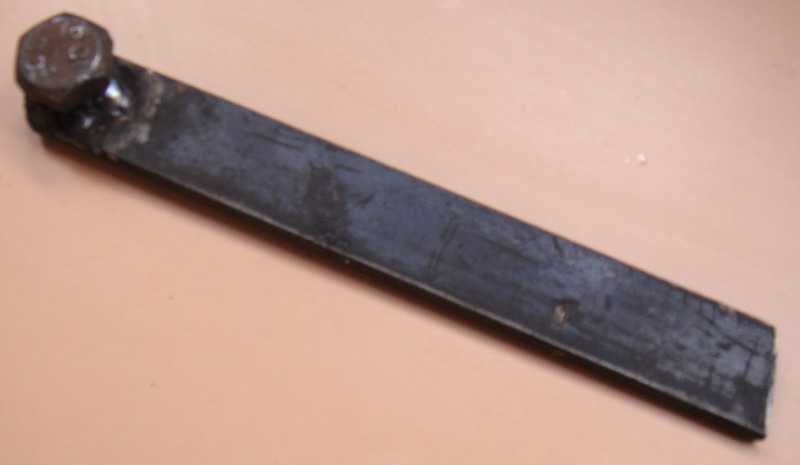

В общем вот этот ключ на фото. Был взят болт на 17, отпилено лишнее, вкручено в железку где была резьба (ибо сварка — очень слабое соединение) и зафиксировано сваркой.
