Как правильно настроить сцепление на газ 3307: пошаговая инструкция

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше

Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг)

Регулировка сцеплений

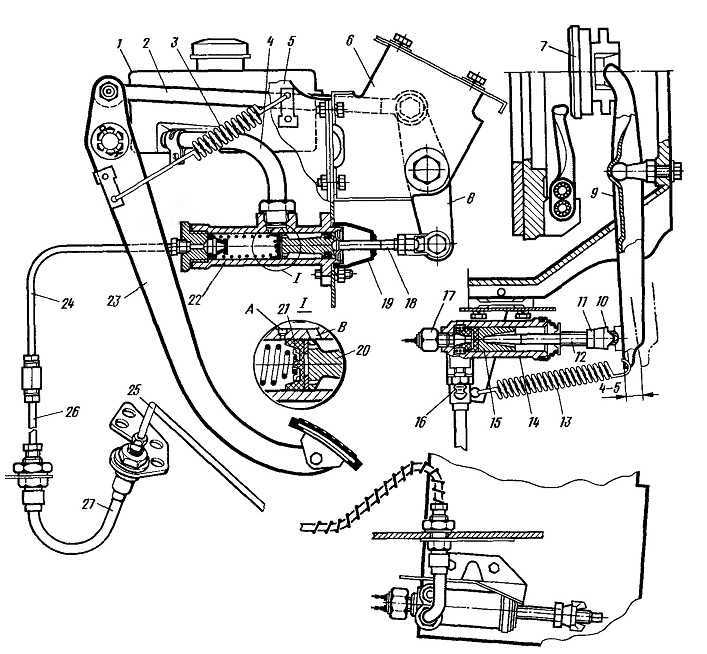

Нормальной работе сцепления автомобиля ГАЗ-66 соответствуют зазор 2 мм между концами рычагов выключения 17 (см. рис. 66) и упорным подшипником 16 и зазор 0,5—1,5 мм между толкателем 7 и поршнем 8 главного цилиндра. Сочетание этих зазоров обеспечивает свободный ход педали 11 сцепления 30—37 мм. Зазор между толкателем и поршнем главного цилиндра регулируют эксцентриковым болтом 4, соединяющим толкатель 7 с промежуточным рычагом 5 привода выключения сцепления. Нормальному зазору (0,5—1,5 мм) соответствует ход педали 3,5—10 мм. Если эксцентриковым болтом не удается обеспечить требуемый свободный ход педали, то необходимо предварительно выполнить грубую регулировку изменением длины тяги 6, соединяющей педаль с промежуточным рычагом 5. Зазор между концами рычагов выключения и упорным подшипником регулируют изменением длины толкателя 14 рабочего цилиндра 12. При этом необходимо, чтобы свободный ход конца вилки 15 выключения сцепления был равен 3,5 мм.

Ход поршня рабочего цилиндра должен быть не менее 23 мм. Уменьшенный ход указывает на наличие воздуха в приводе. Для устранения неисправности (неполное выключение сцепления) прокачивают гидравлический привод сцепления.

В сцеплении автомобиля ЗИЛ-131 рабочий ход педали должен быть 130—150 мм, а свободный ход 35—50 мм, что соответствует зазору между концами рычагов выключения сцепления и упорным подшипником 3—4 мм. Свободный ход педали регулируют изменением длины тяги, соединяющей рычаг вала педали сцепления с рычагом вилки выключения сцепления.

В двухдисковом сцеплении автомобилей КрАЗ-257 (рис. 153) регулируют величину отхода среднего ведущего диска 3 (зазор А) и зазор В между муфтой 6 рычагов выключения и упорным подшипником 7. Для регулировки зазора А надо: снять крышки 1 и 19 люков картеров маховика и сцепления; отвернуть контргайки 21 и завернуть четыре регулировочных болта 20 до упора в средний ведущий диск, поворачивая маховик при включенном сцеплении и нейтральном положении рычага коробки передач; поворачивая маховик, отвернуть на один оборот каждый из регулировочных болтов 20 и завернуть контргайки 21. После регулировки зазор А между регулировочными винтами и средним ведущим диском при включенном сцеплении должен быть равен 1 мм.

1 — крышка люка картера маховика; 2 — отжимная пружина; 3 — средний ведущий диск; 4 — ведомые диски; 5 — рычаг выключения сцепления; 6 — муфта рычагов выключения; 7 — упорный подшипник; 8 — вилка-кронштейн; 9 — вспомогательная пружина; 10 — вилка пружины; 11 и 13 — упорные болты; 12 — рычаг; 14 — вилка выключения сцепления; 15 — рычаг вала вилки; 16 — тяга; 17 и 21 — контргайки; 18 — вилка; 19 — крышка люка картера сцепления; 20 — регулировочный болт

Для регулировки зазора В надо отъединить тягу 16 от рычага 15; отпустить контргайку 17 и, ввертывая или вывертывая вилку 18, добиться зазора, равного 3,2—4 мм. Такой зазор соответствует свободному ходу педали сцепления 32—40 мм. Затем соединить тягу 16 с рычагом 15, затянуть контргайку 17, зашплинтовать палец вилки, проверить свободный ход педали, поставить на место крышки 1 и 19 люков. Допускается, при необходимости, перестановка рычага 15 на один шлиц с отклонением его в сторону тяги 16.

Полный ход педали сцепления должен быть 165—175 мм и регулируется упорными болтами 11 и 13, ввернутыми в кронштейн педали.

В.М. Кленников, Н.М. Ильин

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
затруднен переход между передачами;
при перегрузке автомобиля «слетает» активная передача;
«залипание» одной скорости, невозможность перехода на нейтраль;
шум со стороны КПП во время движения авто;
на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

треск возникает из-за износа одиночных зубьев, сколов шестеренок;
поломка зубьев в блоке передач;
постоянное срабатывание трения вилок переключения;
износ валов и подшипников приводит к невозможности сменить передачу;
поломались сальники;
закончилось или пришло в негодность масло.

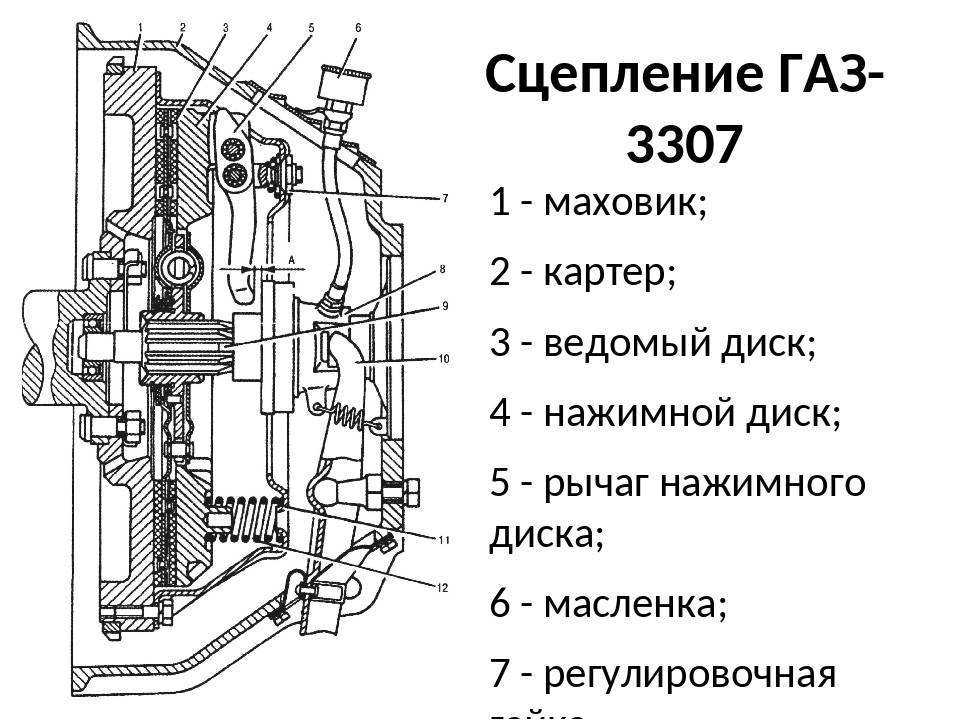

Регулировка

Если лапковое сцепление «дергается», то можно попробовать его отрегулировать. Регулировку лапок на рабочем автомобиле можно проводить двумя способами, первый способ является как бы «книжным», вторым чаще пользуются в автосервисах.

Первый метод:

Ставим машину на яму.
Снимаем поддон картера сцепления.
Снимаем вилку сцепления, чтобы можно было добраться до лапок.
Берем пруток проволоки (немногим длиннее спички) и пользуемся им, как измерительным инструментом. Прокручивая маховик, выбираем наименее болтающуюся лапку, и замеряем прутком ее высоту от маховика. Остальные две лапки необходимо выставить на такую же высоту. Для регулировки проворачиваем гайки в нужную сторону, гайки находятся с наружной стороны рядом с лапками.
Выставив все рычаги (лапки) на одинаковом расстоянии, проверяем работу сцепления на ходу. Если все отрегулировано нормально, не забываем законтрить регулировочные гайки на корзине.
Устанавливаем поддон картера сцепления. Работа закончена.

Первым методом не всегда удается отрегулировать сцепление. Дело в том, что лапки ходят в игольчатых подшипниках, и в этом соединении может быть износ. Тогда второй способ регулировки будет несколько эффективнее. Операции проводятся все те же, только вот суть самой регулировки несколько другая.

Производить работы здесь необходимо вдвоем:

Подготавливаем набор автомобильных щупов для регулировки клапанов;
Также снимаем поддон картера сцепления;
Складываем несколько щупов и набираем приблизительно 1,5 мм;
Один из участников нажимает и держит педаль сцепления, второй между диском и маховиком устанавливает щуп под каждую лапку;
Под каждой лапкой щупы должны входить плотно, с одинаковым усилием. Установив таким образом зазоры, проверяем работу не ходу;
И не забываем закернить регулировочные гайки.

Если диск не кривой и лапки не сильно выработаны, второй метод помогает нормально отрегулировать сцепление с первого раза.

Как ставить диск сцепления: пошаговая инструкция

Основная задача сцепления — обеспечение мягкого переключения передачи. Автомобиль начинает движение максимально аккуратно, трансмиссия и двигатель работают без значительных нагрузок, благодаря чему сохраняют рабочее состояние на длительный срок. Так как на сцепление оказываются большие силы, замена проводится регулярно: спустя 100 тыс. км пробега. Признаками, что пора менять диск сцепления, станут данные изменения:

пробуксовка;
неполное выключение сцепления;
затрудненное переключение передачи;
тугая педаль сцепления (возможно проваливание);
отсутствие тяги у машины, в особенности грузового автомобиля.

Не рекомендуется самостоятельно менять деталь, если автолюбитель плохо разбирается в комплектации машины и никогда не проводил монтаж собственноручно. Некачественно вмонтированный диск сцепления не будет работать должным образом, и придется заново разбирать узел.

Как правильно ставить диск сцепления

Чаще всего, требуется установка новой корзины сцепления, однако иногда достаточно только замены диска. Сам процесс не вызывает трудностей, однако у большинства автолюбителей появляется вопрос: как ставить диск сцепления? Эта задача может быть выполнена 2-мя способами:

с предварительным снятием коробки переключения передач;
без снятия КПП.

Для самостоятельной установки сцепления машина ставится в гараж на эстакаду или яму. Перед монтажом под шины кладутся упоры, чтобы автомобиль не двигался.

Этапы замены

Весь монтаж и демонтаж диска сцепления проходит в несколько этапов:

От ККП открепляются кардан и рабочий цилиндр. После выключаются концевики электропроводки переключателя сигнала заднего хода.
С помощью накидного ключа откручиваются болты, держащие подушку ККП. Сама подушка демонтируется.
ККП отводится на значительное расстояние от мотора, при этом переключатель плотно приближен ко дну. Это необходимо, чтобы трансмиссия располагалась на входящем патрубке выхлопной системы. Для этого коробка передач подпирается домкратом или специальной опорой.
Демонтируется маховик, и откручиваются 6 болтов, держащие корзину сцепления. Необходимо регулярно прокручивать коленчатый вал, чтобы обеспечить свободный доступ к болтам.
В появившийся вал переводится корзина сцепления, чтобы было легче демонтировать деталь. Чтобы вытащить корзину, ее необходимо передвигать в сторону двигателя. После чего демонтируется вилка и выжимной подшипник.
Для установки сцепления, все вышеописанные действия проводятся в обратном порядке. Смазывается отверстие подшипника первичного вала ККП. Участок, с которым контактирует прижимная деталь, протирается материей.

Что нужно знать при замене

В процессе монтажа ведомый диск центрируется относительно оси коленчатого вала. Лучше всего подходит правило, которое является шлицевным элементом первичного вала. Если монтаж проведен правильно, оно быстро и просто вытаскивается.

Болты, удерживающие кожух, завинчиваются с равной нагрузкой, иначе он будет сдвигаться. С боковой стороны кожуха находятся прямоугольные выемки, в которые будут входить 3 ступицы нажимного диска. Данная структура обеспечит максимальную качественную передачу крутящего момента на элемент. Также, его лучше сместить, относительно оси при выключенном сцеплении.

Устанавливаются попарно 18 пружин между нажимным диском и кожухом. На каждом элементе есть витки, направленные в различные стороны. Это необходимо, чтобы конструкция всегда работала бесперебойно. Все пружины относятся к одной категории, чтобы рабочий диск не перекосился при необходимом усилии.

Сечение шлицевого вала и втулки с прямобочным профилем

Устанавливаются шайбы, чтобы при пробуксовке сцепления пружины не перегревались. Шайбы изготовлены из спрессованного асбеста, так как он выдерживает резкие температурные перепады и обладает хорошей теплопроводностью.

Также, устанавливаются конусовидные пружины и сферические гайки на концы хвостовых вилок. Все это создает эффект качения механизма, что требуется при нивелировании расстояния между осями, при отведении диска сцепления.

Проверка наличия необходимых инструментов

Перед тем, как приступить к установке сцепления на ГАЗ 3307, вам потребуется убедиться, что у вас есть все необходимые инструменты. Это поможет вам выполнить работу без проблем и избежать дополнительных затрат или временных задержек.

Вот список инструментов, которые вам может потребоваться:

Гаечные ключи: Вам понадобятся гаечные ключи различных размеров для откручивания и закручивания гаек и болтов. Убедитесь, что у вас есть ключи подходящих размеров.
Отвертки: Понадобятся отвертки различных типов и размеров для различных задач. Убедитесь, что у вас есть как крестовые, так и прямые отвертки, а также отвертки подходящего размера для вашего автомобиля.
Молоток: Понадобится молоток для удара по инструменту или деталям сцепления, если это необходимо для их снятия или установки.
Тиски: Если у вас есть тиски, они могут быть полезны для фиксации некоторых деталей сцепления во время работы.
Накидные ключи: Накидные ключи понадобятся вам для откручивания и закручивания гаек и болтов с большим усилием.
Приспособление для снятия сцепления: Вам потребуется специальное приспособление для снятия сцепления с автомобиля.

Убедитесь, что все инструменты находятся в хорошем состоянии и готовы к использованию. Если вам необходимо приобрести какой-либо инструмент, сделайте это заранее, чтобы не терять время во время работы.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер Откручиваем верхние болты, которые крепят коробку к двигателю Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной) Гайка расположенная слева снимается полностью Откручиваем шаровую опору и рычаг подвески Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода При установке КПП обратно важно отрегулировать кулису (не забыть) Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон Откручиваем КПП от подушки При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности

Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

Внимание: Корзину откручивайте равномерно, выкручивайте каждый ее болт на оборот, затем переходите к следующему. Действуйте так, пока полностью не открутите корзину

Снимаем корзину с диском сцепления
Проверяем целостность пружин корзины
Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
Проверяем так же состояние выжимного подшипника, при необходимости заменяем
Затем устанавливаем диск сцепления и корзину обратно

Важно: Обратите особое внимание, чтобы промежуточный диск своей выступающей частью смотрел в сторону корзины (а плоская часть соответственно обращена в сторону мотора)

Вставьте оправку через корзину в ведомый диск
Делаем это, чтобы ведомый диск расположился по центру маховика
Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

Вставляем оправку в коленчатый вал
Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
Вынимаем оправку
Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Демонтаж старого сцепления

Демонтаж старого сцепления на ГАЗ-3307 является необходимым шагом перед установкой нового сцепления. В этом разделе мы расскажем вам, как правильно выполнить эту задачу.

Шаг 1: Сначала отключите электрическую систему автомобиля, чтобы исключить возможность случайного запуска двигателя во время работ.

Шаг 2: Откройте капот и найдите болты крепления сцепления к двигателю. Они обычно расположены на передней части двигателя и могут быть закрыты пыльниками или защитными кожухами. С помощью отвертки или гаечного ключа отворачивайте болты, держа гайку под шлиц на другой шестигранной стороне. Повторите эту операцию для всех болтов крепления.

Шаг 3: Отсоедините приводного вала от коробки передач. Для этого отверните крепежные болты или гайки, крепящие вал к коробке передач, и аккуратно выньте приводной вал из коробки передачи

Обратите внимание на то, чтобы не повредить резиновые уплотнители на валу

Шаг 4: Найдите и отсоедините гидропривод сцепления. Обычно он находится поблизости от сцепления и состоит из гидравлического цилиндра и трубок. Перед отсоединением, закройте трубки, чтобы избежать потери гидравлической жидкости.

Шаг 5: После того, как все крепления отсоединены, сцепление можно снять с автомобиля. Будьте осторожны, двигайтесь сцеплением аккуратно, чтобы не повредить другие детали автомобиля.

Шаг 6: После снятия сцепления, осмотрите поверхность маховика и корзины сцепления на предмет видимых повреждений или износа. Если вы обнаружите какие-либо проблемы, замените соответствующие детали перед установкой нового сцепления.

Завершив демонтаж старого сцепления, вы готовы перейти к установке нового сцепления на ГАЗ-3307.

Цены на детали

С деталями на грузовик проблем нет, запчасти можно купить в любом магазине, который специализируется на продаже деталей ГАЗ. Но вот цены бывают разные, и помимо заводской продукции, сейчас стало много неоригинального товара. Неоригинальные запчасти часто бывают плохого качества. Если учесть, что работа по замене диска или корзины сцепления трудоемкая, лучше сразу приобрести товар надлежащего качества.

Как купить качественные запасные части?

Не стоит соблазняться на подозрительно низкую цену, вряд ли качество «дешевки» будет нормальным;
Делать покупку лучше в специализированном магазине, торгующем фирменной продукцией;
Товар должен иметь фирменную упаковку, при сомнении можно попросить у продавца показать сертификат качества на товар;
Необходимо сохранять товарный чек на весь гарантийный срок деталей.

Новая корзина сцепления для ГАЗ 53

Цены в регионах и в зависимости от продавца разные, но приблизительную стоимость на заводскую продукцию можно привести для примера:

Ведущий диск (корзина) – 1850-4000 руб.;
Ведущий диск (корзина) лепестковый –2500-2500 руб.;
Ведомый диск – 700-1500 руб.;
Лапки сцепления (3 шт., в сборе с игольчатыми подшипниками) – 350-500 руб.;
Рабочий цилиндр – 370-480 руб.;
Главный цилиндр – 350-500 руб.;
Вилка выжимного подшипника – 150-250 руб.;
Подшипник выжимной в сборе с муфтой – 200-270 руб.

При замене диска и корзины сцепления необходимо обратить внимание на состояние рабочей поверхности маховика. Когда сильно изнашивается диск, он «съедает» эту плоскость, и установка нового диска сцепления порой не решает проблемы

Процесс установки сцепления на ГАЗ 53

В этом случае есть два варианта решения:

Протачивать поверхность на фрезерном станке (отдавать на предприятие);
Покупать новый маховик.

Новый маховик стоит дорого (3000-4000 руб.), можно попробовать по объявлениям поискать деталь б/у. Но при замене есть один нюанс – может появиться вибрация. Поэтому проточка плоскости будет более разумным решением.

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

УСИЛЕНО ДЛЯ «БЫЧКА»

СЦЕПЛЕНИЕ АВТОМОБИЛЕЙ ЗИЛ МОДЕРНИЗИРОВАНО

ТЕКСТ / СЕРГЕЙ ГЛАЗАЧЕВ, ЛЕОНИД ТАРАСОВ, АМО «ЗИЛ»

С весны нынешнего года завод устанавливает на часть автомобилей семейства «Бычок» более мощные двигатели семейства Д-245 (они развивают 100 кВт против прежних 76). «Сильный» мотор потребовал усиленного сцепления. Начиная с апреля завод поэтапно внедряет модернизированную конструкцию, распространяя ее и на машины ЗИЛ-433360, 494560 с бензиновыми моторами ЗИЛ-508.

В ведомом диске усилена демпферная часть: пружины завулканизированы резиной. Применены безасбестовые фрикционные накладки. Чтобы они меньше изнашивались и сцепление включалось плавно, со стороны короткой части ступицы накладка закреплена на диске через упругие пластины. Толщина рабочей части диска в свободном состоянии увеличилась. Наружный диаметр не менялся — 340 мм (размерность ЗИЛ-130).

Отличить усиленные ведомые диски проще всего по расположению заклепок (рис. 1).

Для дизельных двигателей усиленный ведомый диск в сборе имеет номер 3250–1601130, для карбюраторных — 055030–1601130. Они различаются между собой длиной ступицы — 50 мм для бензинового мотора, 43 мм — для дизеля.

В нажимном диске c кожухом по-иному отрегулировано положение рычагов, чтобы увеличить перемещение потолстевшего нажимного диска (рис. 2). Установлены более сильные пружины, которые от прежних можно отличить по длине в свободном состоянии — 65 мм вместо 63 мм. Обозначение нажимного диска с кожухом осталось без изменения — 130–1601090; его можно устанавливать на автомобили прежних выпусков совместно с ведомыми дисками 130–1601130 или 431900–1601130.

Под болты крепления сцепления, между кожухом и маховиком, теперь установлены шайбы 3250–1601127 толщиной 1 мм (8 шт. на комплект).

В привод сцепления внесены следующие изменения: установлен оригинальный рычаг вилки с плечом 60 мм (было 70 мм); свободный ход рычага, измеряемый по оси соединительного пальца, отрегулирован в пределах 5–6 мм. Кроме того, заменен кронштейн крепления пневмогидроусилителя (ПГУ); номера новых деталей начинаются с обозначения 3250.

На ранее выпущенные автомобили можно ставить усиленные ведомые диски сцепления. Для этого придется установить ряд оригинальных деталей (шайбы, рычаг вилки, кронштейн ПГУ) и самостоятельно выполнить регулировки, о которых сказано выше. Помните, что «дизельные» и «бензиновые» диски отличаются; при установке ведомого диска короткая часть ступицы должна быть обращена к нажимному диску и коробке передач.

Рис. 1. Расположение заклепок на новом (а) и старом (б) ведомых дисках сцепления.

Рис. 2. Регулировка положения рычагов нажимного диска.
