Карбюраторы мотоциклов иж-планета 5, 4, 3, спорт

Как решил зачищать от краски

Надо было какой-нибудь более-менее долговечной болгаркой с насадкой из скотч-брайта подходящей зернистости на липучке на чашке с резиновой основой. Поверхность бы сразу получалась без лишних рисок (хотя видны были бы следы формовки металла и скрытые до этого под краской грубо зачищенные сварные швы).

Вот, например, следы формовки металла:

Плюс сварные швы пришлось бы прочистить щеткой из тонких стальных проволочек — тоже болгаркой или лёгкой высокооборотистой реверсивной дрелью с такой насадкой.

Но вместо так-себе дрели (а это моя дрель на фото и шурупы заворачивает) за деньги которые были у меня, я купил полупрофессиональную шлифмашинку Skil с гибким валом за 1390 рб (790 рб в комплектации без гибкого вала; гибкий вал напоминает тросик спидометра в оплётке), не использовал правда ни одной насадки из неё. Попросил проточить болтик М6 под цангу 3,2 мм, распилил на конце и вкладывал туда небольшие полоски наждачки.

Такое вот приспособление позволило счистить краску с обода колеса не разбирая колесо (не разделяя обод и ступицу колеса).

Кстати, никогда не зажимайте китайские насадки 3,0 мм такой цангой — они провернутся и придётся покупать целый комплект цанг (они под разные свёрла) в магазине радиодеталей, а это 200 рб. Наверное, цангой 3,00 мм а не 3,20 мм и нужно зажимать такие насадки.

В комплекте с шлифмашинкой оказалась насадка в виде карандашика из стали с алмазным напылением. Ею удалось подравнивать сварные швы и рисовать на стеклянных банках (её частью с наибольшим диаметром). Такие продаются отдельными комплектами, но ими всё-же жалко металл подравнивать.

В гибкий вал шлифмашинки приходится подливать машинное масло — в том месте где он присоединяется к шлифмашинке, оно потом вытекает и оказывается везде — на полу, маске, лице и одежде. Обороты выше положений 3, 4 или 5 при разной работе, устанавливаемой регулятором скорости (всего там 6 положений), лучше не выставлять, так как моторчик в ней начинает нагреваться уж слишком быстро на больших оборотах, появляется запах изоляции и шлифмашинку становится жалко.

Вся почти краска и ржавчина счищены с мотоцикла этой шлифмашинкой. Болгаркой вдобавок к такой вот шлифмашинке было бы намного быстрее, возможно, два или три дня на все детали вместе с рамой. Некоторые детали зачистил вручную. Работать вручную приятнее, нет спешки как с электроинструментом. Без шлифмашинки сделал бы именно так.

Лучше всего долговечный воздушный компрессор достаточной производительности в литрах в минуту и давлении воздуха, и несколько инструментов к нему (прочная прямая шлифмашинка с легко заменяемыми подшипниками и небольшая угловая шлифмашинка с резиновой основой под липучку). Вращение насадок в таких инструментах просто стопарится и они не выбиваются из рук как электроинструмент — в котором часто под киловатт мощности чтобы противостоять возможному перегреву от длительной работы.

Блокируя рекламу вы лишаете сайт средств к существованию! Мы работаем для вас, отключите Adblock на любимом сайте!

Альтернативный карбюратор для мотоциклов ИЖ Юпитер 4, 5

На сегодняшний день на рынке представлено множество вариантов запчастей для мототехники, в том числе и карбюраторов. Если старый карбюратор пришел в негодность, а ремкомплекты уже не помогают, можно подобрать альтернативный современный вариант. Главное соблюсти такие параметры, как диаметр диффузора и пропускная способность жиклеров (главного и холостого хода).

Для установки на мотоциклы ИЖ Юпитер хорошо подойдет Keihin PZ30. Для крепления штанов к фланцу карбюратора нужно будет изготовить переходник. Изначально этот карбюратор рассчитан на двигатель объемом 250 см3 , поэтому необходимо заменить главный жиклер. У К-65Д пропускная способность ГТЖ равна 260 мл/мин, диаметр отверстия такого жиклера равен примерно 1,18 мм. Если подобрать жиклеры из набора не получается или не удается найти, можно попробовать рассверлить мелким сверлом штатные до нужного диаметра.

Карбюратор Keihin PZ30

Вот так выглядит Keihin PZ30 на мотоцикле ИЖ Юпитер 5

На юпитер также можно установить японские карбюраторы Mikuni vm 28,30. Эти карбюраторы стоят недешево, потому что редкие. Найти целый, не поношенный Микуни очень тяжело (не говоря о ремкомплектах для них), т.к. японцы уже давно от них отказались и сейчас выпускают мотоциклы с электронным впрыском.

Сегодня на рынке представлено множество китайских копий карбюраторов К-62,К-65 и, даже Jikov. При некоторой доработке таких карбюраторов (замены внутренностей на совдеповские компоненты, сверление недостающих отверстий) они вполне неплохо выполняют свои функции.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

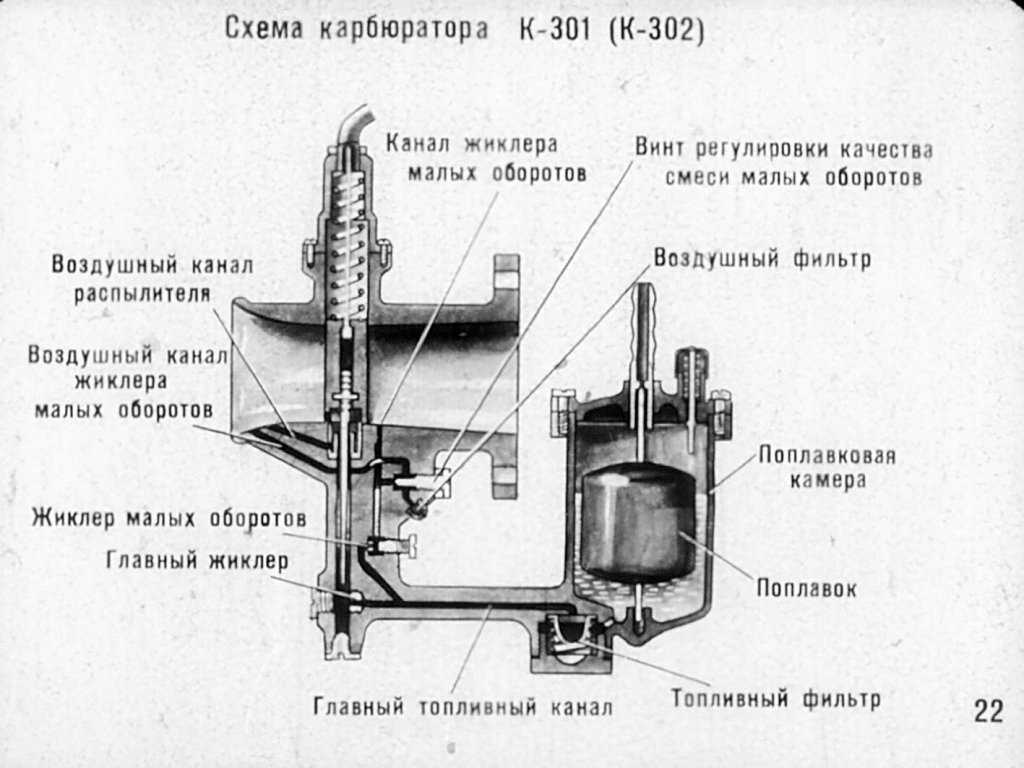

Ремонт карбюратора

При длительной эксплуатации мотоцикла можно столкнуться с переливанием карбюратора (подтеканием из дренажного отверстия). В первую очередь, рекомендуется проверить уровень топлива в карбюраторе и герметичное прилегание запорной иглы. Подгибанием кронштейнов запорной иглы в нужную сторону регулируем уровень топлива (расстояние от плоскости середины поплавков до края корпуса карбюратора 13±1,5 мм). Конусный конец запорной иглы сделан из резины. Если она прохудилась, рекомендуется ее заменить новой иглой из ремкомплекта. Бывает и такое, что поплавки из-за усталости материала начинают пропускать в себя бензин. Лечится также заменой.

Поплавки

Засорение топливных жиклеров случается из-за некачественного топлива или при попадании грязи из воздуха через фильтр. Для очистки бензина помимо сеточки в топливном кране, нужно дополнительно врезать топливный фильтр в бензошланг. Воздушный фильтр должен герметично соединяться с карбюратором. При этом нельзя изменять его конструкцию, а уж тем более ставить так называемый нулевик.

Фильтрующий элемент должен строго соответствовать пропускной способности, рекомендуемой заводом изготовителем мотоцикла. Для очистки жиклеров ни в коем случае нельзя применять иголки или проволоку. Достаточно промыть их в бензине и продуть сжатым воздухом.

Карбюратора К-62 в разобранном виде.

Иногда случается такое, что при заводке или работе мотоцикла в карбюратор чихает. Происходит это из-за неполадок в системе зажигания. Первым делом необходимо заменить свечу. Если это не помогло, значит сбилось зажигание. Обычно в карбюратор стреляет при раннем зажигании. Также причиной чихания может служить слишком бедная смесь. Процесс горения у такой смеси медленный и, когда поршень открывает впускное окно, смесь выстреливает в диффузор.

Основной причиной обеднения смеси является подсос воздуха в следующих местах:

• из-под сальников коленчатого вала;
• головки цилиндра;
• в месте соединения фланца карбюратора и патрубка цилиндра.

Пробуем искать и устранять причину подсоса воздуха методом исключения. Начинать следует с осмотра и настройки системы зажигания.

Принцип регулировки карбюратора PZ30

Цель настройки — оптимизация потребления бензина, устойчивая работа двигателя на различных оборотах:

1. Запас топлива в поплавковой камере создается путем выставления уровня погружения поплавков, расположенных на металлическом коромысле. Изгибая язычок крепления, необходимо добиться горизонтального положения, параллельно краю корпуса. Приподнятое состояние увеличит процент бензина, будет способствовать созданию обогащенной смеси. Утопленные поплавки уменьшат количество горючего, обеднят состав.
2. Регулирование смеси на различных режимах силового агрегата.

Стабильный холостой ход, устойчивые малые обороты мотора определяют:

• положение винта качества,
• сечение отверстия в жиклере холостого хода.

Маркировка жиклера написана на корпусе крышки. Закручивание винта качества по часовой стрелке обедняет горючую смесь. Откручивание – обогащает.

На средних оборотах дроссельная заслонка передвигается в пределах 25% – 75% общего хода. Устойчивая работа создается положением иглы. На иглу с тупого конца нанесены пять кольцевых канавок. Шайба с пропилом, защелкнутая изначально в среднюю канавку, определяет вертикальное положение иглы. Для уменьшения топлива в смеси шайбу перемещают ближе к краю. Противоположный перенос обогащает.

Высокие обороты критичны к размеру жиклера. Изменение климатических показателей диктует замену жиклера. Параметры растут – жиклер следует уменьшать.

Карбюраторы PZ30 на мотоцикл Урал

Кому данная запись попадается на глаза повторно прошу отнестись с пониманием т.к все записи из сообществ обязательно копирую в своём личном блоге или БЖ.

С появлением в моём дворе новой техники в виде -«Урала» начал появляться и новый круг общения по интересам как на просторах инета, так и в живую у меня дома.

Уверен что найдутся те для которых некоторые моменты в моём тексте покажутся смешными, и по мнению -«Профи» писать об этом вовсе не стоит, но я в этом деле новичок, для меня лично это первые шаги в знакомстве с моим -«Уралом» поэтому и писать я буду обо всём поэтапно шаг за шагом.

Планы на эту тему у меня грандиозные, после завершения этого сезона который по причине отсутствия заветной категории -«А» проходит мимо меня, но остаётся маленькая надежда что в этом месяце этот вопрос всё же решится, ну а осенью мой -«Урал» ждёт полная реставрация, всё будет разбираться, красится, двигатель тоже ожидает полная ревизия и ремонт, но это всё позже.

А пока потихоньку начал заниматься мелким ремонтом, после замера компрессии в двигателе которая на холодную показала 6-ку в обоих цилиндрах, и мало-результатной попытки реанимировать родные карбюраторы которые находились в весьма плачевном состоянии всё-же было принято решение о замене карбюраторов на более современные, естественно -«made in China» — «Карбюраторы PZ30», старые «К-68» отправились на полочку, на заслуженный отдых т.к запуск с ними через чур уж хлопотный, регулировки древние ну и т.д.

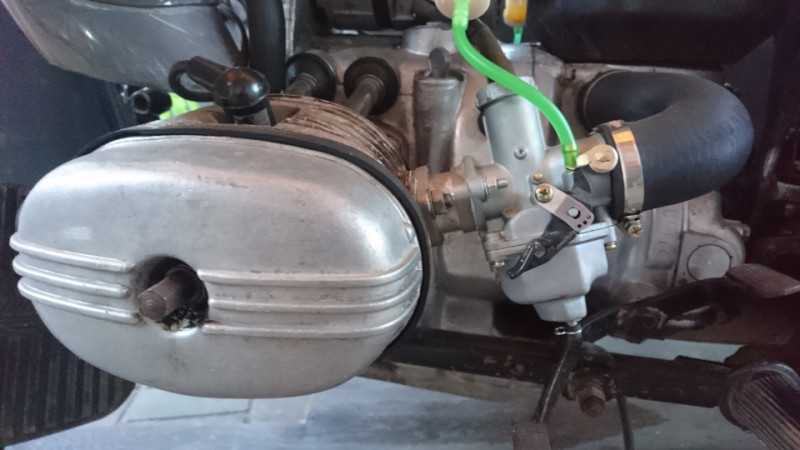

Новые -«PZ30» были установлены с помощью специальных проставок, которые примерно на 4 см., удалили их от самих цилиндров, но эта установка временная, собираюсь найти и переустановить их с помощью специальных эксцентриковых шпилек, найти их мне пока не удалось но они существуют и это вопрос времени, также заменили контактное зажигание, на бесконтактное электронное зажигание -«СОВЕК», тщательно промыли топливный бак после 10-ти лет простоя, заменили топливные шланги на силиконовые добавив в них топливные фильтры, также пришлось заменить воздушные патрубки т.к родные не подошли на новые карбюраторы, пришлось подобрать похожие с уазовского магазина необходимого размера с нужным изгибом закрепив их современными хомутами из нержавейки.

Так-же привели в относительный порядок работу сцепления и всю тормозную систему, ничего не меняли, просто разобрали всё почистили, смазали в нужных местах и отрегулировали, на сегодняшний день всё это в рабочем удовлетворительном состоянии, на этот сезон должно хватить при условии что ехать на нём далеко я не собираюсь. После всего сделанного -«Урал» стал заводится значительно легче да и в управлении заметен ощутимый прогресс, про расход топлива сказать пока нечего, да и замерять его я пока не собираюсь.

В ближайшее время полная ревизия электрики, замена всех ламп накаливания на светодиодные, замена масла и масленого фильтра которое до сих по не поменяно только по причине того что -«Урал» пока почти не выезжает со двора, далее замена зеркал с добавлением второго, восстановление и пошив чехлов на все сиденья и полога на коляску (уже частично сделано), новые ковры в коляску из -«EVA» ну и т.д.

Как мотоцикл получился таким какой он есть

Металл зачищен наждачкой и покрыт бесцветным акриловым лаком. Подобранные сочетания цвета и всё глянцевое надоело ещё от возни с компьютерными программами. Хотелось что-то вроде так называемой пост-апокалиптической индустриальной темы (post-apocalyptic industrial). Вот, например, от мастерской Detroit Bros:

В общем, решил собрать Юпитер без боковых бордочков и чтобы весь он блестел сталью из которой сделан.

Купил килограммовую упаковку лака автомобильного, он оказался акриловым, фирмы Vika (около 500 рб). Купил ещё разбавителя для акриловых лакокрасочных материалов, тоже фирмы Vika (пара баночек по 90 рб), но позже отвердитель закончился быстрее чем разбавитель (небольшая банка отвердителя была в комплекте с банкой лака). Вроде бы отечественный растворитель Р-12 дружит с любыми акриловыми лакокрасочными материалами, но я не проверял.

Красить планировал купленным подкрасочным аэрографом фирмы MATRIX — с простым круглым соплом, бачком алюминиевым на 0,2 литра, предназначен именно для краски обычной (не для всяких там грунтовок наполняющих, где требуется сопло большого диаметра, большее давление и соответственно больший расход воздуха), выдаёт пятно от 5 мм до 4-5 сантиметров, экономно расходует краску.

Купил за 690 рублей такой вот аэрограф подкрасочный. И за 200 рб фильтр-осушитель небольшой для него, ещё за 50 рб по набору из двух фланцев (под тонкий кислородный шланг) и двух гаек для байонетного подсоединения такого фланца к аэрографу.

Компрессор достался при случае совсем недорого, самодельный, из компрессора от холодильника, ресивера небольшого, манометра на самом ресивере, и кислородного редуктора, с тонким кислородным шлангом. Я его уже немного модифицировал:

И ещё модифицировал:

Краскопульты с большим расходом воздуха такой компрессорик не потянет, но мой подкрасочный аэрограф работает, а небольшой аэрограф — тем более будет работать. Хотя можно попробовать и небольшой краскопульт системы распыления LVLP (изначально сделан для работы при низком давлении и расходе воздуха) от фирмы IWATA, например (видел в Интернете за 2300 рб). Работает зато компрессор не громче холодильника. Иначе я с очередной зарплаты купил бы компрессор (это примерно 5000 — 7000 рб).

Карбюратор мотоциклов Иж Планета 3,4

На мотоциклы Иж Планета-3 устанавливались карбюраторы К-62П и К-36И. Последний имел уникальную конструкцию для своего времени. Форма дросселя была П-образной, что позволило существенно снизить габариты карбюратора (в сравнении с выпускаемыми в то время К-28 и К-37). Корректор был вынесен из зоны диффузора и регулировал не воздух, а топливо. Такое решение позволило снизить расход топлива на 4-6 % за счет более стабильной регулировки смеси.

Крышка смесительной камеры крепилась специальными фиксаторными пружинами, что позволяло быстро и удобно заменить трос газа или переставить иглу. Главный топливный жиклер был вкручен внизу карбюратора рядом со сливной пробкой. Для его чистки не надо было демонтировать карбюратор. Диаметр диффузора карбюратора К-36И на выходе равен 28 мм, а в середине 26мм. То есть, смесительная камера представляет из себя своеобразный аэродинамический профиль, что выгодно сказалось на смесеобразовании.

Еще одной особенностью карбюратора К-36 является его принцип действия, схожий с автомобильным карбюратором. Винт количества смеси в нем регулирует не воздух, а топливную эмульсию, поступающую за дроссель. Благодаря чему, повысилась чувствительность настройки карбюратора на холостом ходу. Регулировка осуществляется винтом 1 количества смеси (под наклоном) и винтом 2 качества.

У карбюратора К-36 есть один недостаток. Он чувствителен к дорожной пыли. Верхние защелки не герметично закрывают крышку смесительной камеры и туда попадают частицы пыли, заслонка начинает заедать и изнашиваться. Именно поэтому, мотоциклы, на которые ставились такие карбюраторы (Ковровец, Иж планета-3 и др.), оснащались защитными кожухами карбюратора.

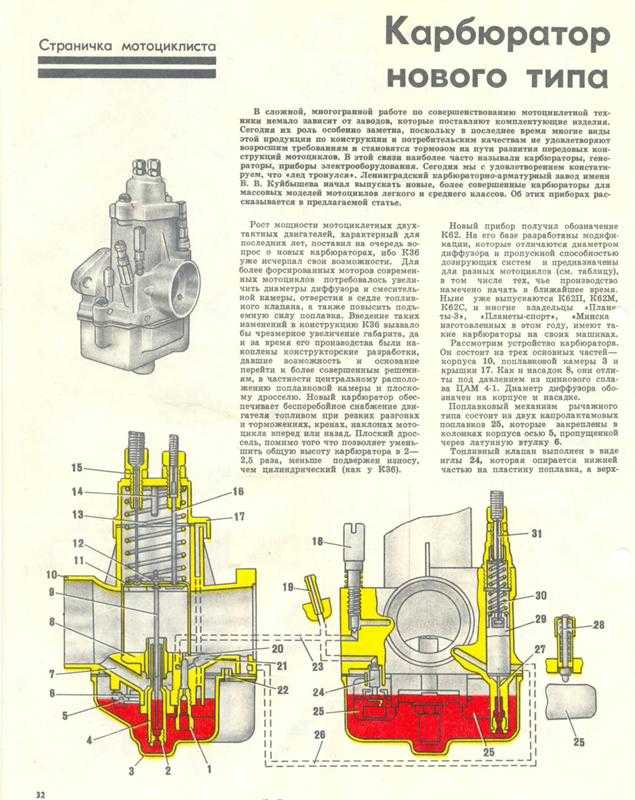

Позже на мотоциклах Иж Планета-3, 3-01 и 4 стали устанавливать новые карбюраторы К-62 с индексами И, П, Б. Росли мощности двухтактных моторов и появилась необходимость в росте диаметра диффузора (теперь он стал равняться 32 мм), пропускной способности жиклеров и т.д.

Настройка такого карбюратора производится аналогично вышеописанной настройке К-68. Винт количества расположен не сбоку карбюратора, а в верхней части.

PZ-30 В бездорожье

Как я говорил, «пзшки» плохо работают на низах, и поэтому приходилось раскручивать двигатель. Я к такому не привык , поэтому было не очень удобно. А так как у меня стоит 16 звезда, то пз 30 мне просто не нужен. Данный карб лучше ставить на те мотоциклы, которые рассчитаны на асфальтированную дорогу, можно на юпитер смело ставить.

Плюс pz-30

Есть версия карбюраторов с ускорительным насосом. Сейчас объясню для чего это нужно.

В комплект идет раздвоенный тросик газа. Первый на заслонку, а второй уже на рычаг ускорителя. При открытии газа, рычаг проворачивается и продавливает регулировочный винт, а он в свою очередь нажимает на ускорительный насос. Так происходит дополнительное распыление топлива.

За счет этого мотоцикл не глохнет при резком открытии газа и работает мягче, увереннее набирает обороты.

В паре с ним отлично встанет электронное зажигание.

Описание карбюратора pz 30

Пик массовости, популярности мотоциклетной техники на отечественных просторах пришелся на 70-е – 80-е годы прошлого века. Мопеды «Рига», «Верховина». Легкие аппараты «Минск», «Восход», «Ковровец». Мотороллеры «Турист», «Тулица», «Муравей». Колясочные тяжелые модели «Урал», «Днепр», «Иж». Культовая мечта лихачей «Jawa», «CZ».

Серьезной проблемой большинства моделей была система питания:

1. большой расход топлива (копеечная цена бензина нивелировала проблему);
2. «провалы» при резкой прокрутке ручки газа, особенно на средних, высоких оборотах;
3. постоянная необходимость подстраивать карбюратор в зависимости от нагрузки.

Начало 90-х поменяло политическую карту. Упал железный занавес. Машиностроение переживало сложный период. Рынок стал заполняться импортными подержанными двух — трехколесными агрегатами преимущественно индокитайского региона. Предприимчивые соотечественники организовали поток запасных частей для поддержания ввозимого зарубежного хлама. Заработала Интернет торговля. Стали доступны карбюраторы для двигателей с объемом 150 – 200 кубических сантиметров.

Карбюратор pz 30 выпускается китайскими машиностроителями для массовых мотоциклов среднего класса.

Смеситель, традиционно скопированный с разработки известной японской фирмы Keihin PD, претерпел некоторые изменения:

• укреплены стенки;
• увеличено сечение диффузора;
• установлен ускорительный насос.

Внешне карбюратор пз 30 напоминает перевернутую заглавную букву «Т», с приспособленной снизу объемной крышкой – поплавковой камерой.

Горизонтальный проход одним фланцем (внутренний диаметр составляет 30 мм) через уплотнительную прокладку садится на две шпильки, прикручивается к цилиндру двигателя. Другая сторона (сечение 42 мм) соединяется резиновым изогнутым патрубком с воздушным фильтром.

Снизу в камеру просверлены три отверстия от каналов:

• холостого хода (ближе к фланцу);
• переходного режима;
• главная подача топлива.

Внутренняя дроссельная заслонка, закрепленная на оси, пронизывающей стенки камеры, поворачивается в пределах угла 90 градусов на три фиксированных положения (полностью закрыто, приоткрыто на угол 30 градусов, совсем открыто), изменяет величину воздушного потока.

В вертикальную трубу заведен трос, управляющий дроссельной заслонкой подачи топлива, содержащей регулировочную иглу.

Схема двигателя мотоцикла Иж Планета 5

Хай, Господа механики и байкера! Приветствуем вас в ремонтном разделе Все о мото!

В схемах мотоциклов собраны чертежи двигателей, электрооборудования (проводки) и прочих узлов двух-, трехколесных со всеми необходимыми расшифровками.

Сегодня мы рассмотрим схематическое изображение двигателя советского мотоцикла Иж Планета 5, который считается одной из самых успешных разработок от отечественных транспортных механиков.

Сравнить в надежности данный мотор можно разве-что с оппозитными движками, а также силовым агрегатом предыдущей одноцилиндровой модели модели от ИжМото.

Рисунок мотора Планета 5 с разъяснениями:

1) Свеча системы зажигания.2) Головка мото цилиндра, 3) Цилиндр мотоцикла. 4) Поршень цилиндра байка. 5) Кольцо поршня. 6) Поршневой палец. 7) Картер двигателя Иж Планета. Канал смазки подшипника. 9) Роликоподшипник. 10) Сальник мотора левый. 11) Крышка левая. 12) Цепь мотора. 13) Шарикоподшипник двигателя. 14) Звезда коленвала. 15) Барабан муфты сцепления внешний. 16) Диск механизма сцепления. 17) Барабан муфты сцепления внутренний. 18) Диск нажимной. 19) Пружинка. 20) Гаечка фасонная. 21) Толкатель. 22) Шарикоподшипник движка. 23) Храповик.24) Рычаг переключения КПП. 25) Пусковой рычаг. 26) Вал пусковой системы.27) Вал КПП. 28) Сектор пусковой системы. 29) Пружинка. 30) Шестеренки КПП.31) Шестеренки КПП.32) Шестеренки КПП.33) Вилочка КПП.34) Упорный механизм. 35) Вал КПП.36) Крышка КПП.37) Втулка установочная. 38) Крышка правая. 39) Шестеренки КПП.40) Шестеренки КПП.41) Вал промежуточный.42) Шестеренки КПП.43) Шарикоподшипник мотора. 44) Роликоподшипник двигателя Иж Планета 5. 45) Вал вторичный. 46) Вал первичный. 47) Винт регулировочный механизма сцепления.

48) Шарик червячного механизма. 49) Червячный механизм системы сцепления. 50) Гаечный колпачок вала вторичного. 51) Сальник картера. 52) Звезда. 53) Генератор мото. 54) Сальник картера правый. 55) Роликоподшипник движка. 56) Прокладка картера. 57) Коленвал. 58) Канал перепускной. 59) Окно выхлопной системы. 60) Декомпрессор мотоцикла.

Детальная схема картера двигателя Иж Планета 5 :

1) Пятифибровая шайба.2) Винт.3) Винт.4) Левая картерная крышка.5) Прокладка левой картерной крышки.6) Пробка наливного входа.7) Четырнадцатифибровая шайба.8) Винт.9) Стопорная планка.10) Регулировочная шайбочка.11) Регулировочная шайбочка.12) Регулировочная шайбочка.13) Шарикоподшипник двигателя Иж Планета.14) Шарикоподшипник двигателя Иж Планета.15) Пробка сливного выхода.16) Прокладка.17) Шпилька монтажа цилиндра.18) Шайбочка.19) Гаечка.20) Сапун.21) Контакт механизма идентификации включения нейтральной передачи.22) Левая половина картера мото.23) Картерная втулка.24) Правая половина картера мото.25) Прокладки.26) Крышка КПП.27) Установочная втулка мотора.28) Заглушка.29) Заглушка.30) Стопорное кольцо.31) Правая крышка.32) Винт.33) Генераторная крышка.34) Крышка.35) Установочное кольцо.36) Винт.37) Винт.38) Винт.39) Винт.40) Установочная втулка.41) Шайба.42) Заглушка. 43) Винт.44) Цилиндрический штифт.

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.

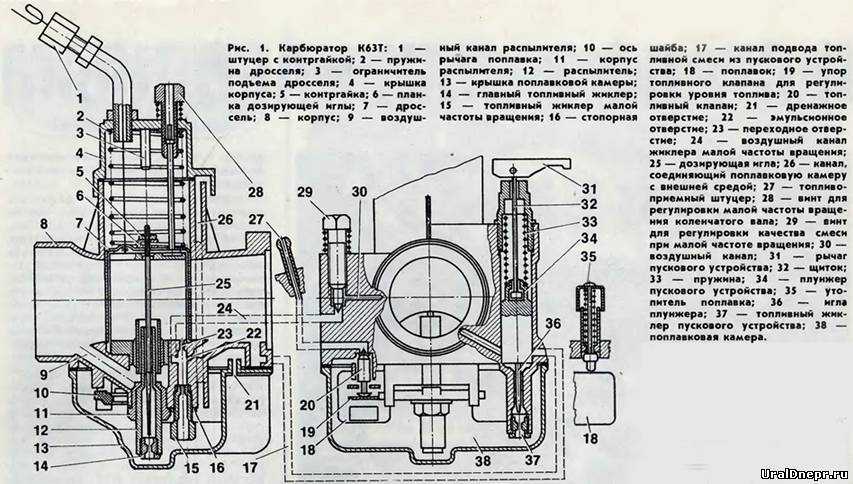

Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

1. Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
2. Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
3. После всех вышеприведённых действий приступаем к самому главному этапу – настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
4. Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
5. Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
6. Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.

На видео ниже наглядно представлена настройка карбюратора К-68И на мотоцикле Иж планета-5.

https://youtube.com/watch?v=hYa2vXAlVno

Регулировка снятого карбюратора pz30

После обкаточного пробега целесообразно выполнить профилактическое обслуживание топливной системы.

Пошаговая инструкция

1. Перекрыть краник на топливном баке. Аккуратно стянуть топливный шланг, слить остатки в чистую емкость.
2. Вывернуть верхнюю крышку, извлечь витую, пластинчатую пружинки. Вынуть цилиндрическую заслонку. Вытянуть тросик акселератора, вместе с крышкой отвести в сторону.
3. Отключить трос управления ускорительным насосом.
4. Демонтировать воздуховод.
5. Открутить гайки крепления на цилиндре. Снять карбюратор.
6. Выкрутить три крепежных винта нижней крышки. Осмотреть крышу изнутри. Устранить возможный налет, мусор. Протереть мягкой тканью, смоченной в бензине.
7. Перевернуть карбюратор. Шилом вытолкнуть ось, освободить кронштейн с поплавками. Отсоединить, идеально почистить иголку. Промыть, вытереть посадочное гнездо. Проверить свободный ход иглы.
8. Надеть иглу на средний выступ, восстановить кронштейн обратно.
9. Убедиться в параллельности плоской поверхности поплавков и линии корпуса карбюратора. Приподнятые поплавки вызывают недостаток топлива, погруженные вниз – перерасход. Изменение горизонта поплавков производится отгибанием вниз, вверх выступа посередине кронштейна. При сезонном техническом обслуживании выкручивают, прочищают, меняют жиклеры. Прикрутить крышку.
10. Наблюдая со стороны фланца, подпружиненным винтом холостого хода приоткрыть главную воздушную заслонку на 1 мм. Используя натянутую трубку, закрутить винт регулировки качества смеси до упора, отвернуть на 1.5 — 2 оборота.
11. Установить карбюратор на мотоцикл. Запустить, прогреть двигатель. Продолжить установку режимов, проворачивая надетый шланг в сторону обогащения смеси.

Замена карбюратора на мотоцикле Урал

Перед началом установки необходимо подготовиться, адаптировать места креплений смесителя на цилиндре, тросов на правом пульте руля, патрубка воздушного фильтра.

1. Расстояние между центрами отверстий на фланце карбюратора пз30 меньше межцентрового интервала шпилек на цилиндре. Требуется изготовить (приобрести) переходники – эксцентрики. Внешне переходной винт выглядит из трех последовательно состыкованных частей:

• резьба под размер шпильки, длина определяется глубиной посадочного отверстия цилиндра;
• участок без резьбы под толщину уплотнительной прокладки;
• резьбовая часть со смещенным центром, диаметром под фланцевую проушину.

1. Доработать регулировочные втулки на тросах, отверстия в ручке.

В пультах пройтись сверлом на 7 мм, нарезать резьбу М8.

Втулка выполнена в виде цилиндрической детали. В пульт закручивается резьбовым соединением М10. В кожух троса входит резьбой М8. Посередине находится шайба с насечкой.

Переделка заключается в следующем:

• М10 изменить на М8;
• сточить насечку под четыре – шесть граней для удобства удержания гаечным ключом.

Работа может выполняться двумя вариантами

Безопасный, профессиональный путь. Удалить верхние оконечные упоры тросов, произвести обработку на станке, в тисках. Процесс длительный, качество нарезки гарантировано, исключается возможность повредить трос, руки.

Способ для экстрималов. Точить угловой шлифовальной машинкой «на глазок». Равномерность обработки оставляет желать лучшего. Присутствует риск пораниться, испортить изделие.

1. Вместо резинового патрубка, возможно, запастись нулевыми воздушными фильтрами, крепящимися прямо на карбюратор.

• Сборка изделия.
• Выставить эксцентриками подходящее расстояние, закрепить карбюратор.
• Закрепить тросы с трех сторон (руль, акселератор, ускорительный насос). Добиться синхронного управления двумя смесителями, изменяя длину хода тросов.
• Подключить систему фильтрации воздуха.
• Завести мотор, отрегулировать обороты.

Источник

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 является самым простым, но в тоже время самым важным процессом. Будь то К-62, К-65 или К-68, сначала следует разогреть двигатель до рабочей температуры, после чего выполнить последовательный ряд действий:

1. Установить низкие, но достаточно стабильные обороты двигателя посредством вращения винта, регулирующего положение дросселя.
2. Изменяя положение винта холостого хода задать двигателю максимальные обороты.
3. Указанные действия повторить 4-5 раз, постепенно уменьшая при этом обороты двигателя.
4. Резкими рывками проверить верность регулировки.

Настроить карбюратор на ИЖ юпитер 5 следует так, чтобы не было рывков, и не глох двигатель в случае резкого открытия и закрытия дросселя. В первом случае следует обогатить горючую смесь путем поворота винта холостого хода на ¼-½ оборота по часовой стрелке. Во втором – повернуть винт в противоположную сторону.

Отрегулировать карбюратор на ИЖ Юпитер 5 также можно в эксплуатационных режимах. В зависимости от погодных условий и технического состояния мотора, дозирующая игла может быть переставлена вверх для обогащения смеси и вниз – для получения противоположного эффекта.
