Как поставить термостат от гранты на калину

Подготовка к установке термостата

Сначала нужно демонтировать штатный термостат Калины. Перед этим снимается аккумулятор, воздушный фильтр и патрубок, идущий к газовому дросселю. Закончив с воздушным фильтром, приступают к сливанию антифриза из системы охлаждения. Лучше поставить под двигатель тазик, так охладитель не разольется.

Ослабив хомуты, с термостата снимают все патрубки. Затем приступают к откручиванию гаек на шпильках. Открутив гайки, снимают термостат. На этом процедура демонтажа старого устройства практически закончена. Начинается подготовка к установке термостата от автомобиля «Гранта». Для этого необходимо выкрутить старые шпильки. Это легко сделать с помощью шпильковерта, но если такого ключа нет, то просто нужно накрутить на шпильку гайку, а затем еще одну. Плотно стянуть их и выкручивать с помощью обычного гаечного ключа. После удаления старых шпилек зачищают место установки термостата от старого герметика и остатков прокладки. На этом подготовка заканчивается.

Какой термостат лучше поставить на Калину? Обрати внимание на родной от АвтоВАЗа

• Приобретается термовставка от «Лузар»;
• Воздушный патрубок отсоединяется от датчика. Кроме того, снимаются разъемы ДМРВ и клапана адсорбера;
• Поднимается корпус воздушного фильтра;
• Сливается ОЖ в какую-нибудь емкость;
• Выворачиваются винты, фиксирующие хомуты крышки термостата. Они снимаются;
• Крышка устройства демонтируется вместе с термовставкой;
• Ставится новая деталь в собственном гараже (примерная стоимость термовставки – 140 руб.).
• После такой модернизации Калина начнет прогреваться намного быстрее, и температура будет стабильно держаться на отметке 90°C.

• Двигатель прогревается слишком долго;
• Температура ОЖ безосновательно повышается, а мотор от этого перегревается, даже в холодное время года.

• Сливается, первым делом, ОЖ;
• Демонтируется воздушный фильтр;
• Снимаем шланги (их должно быть 4);
• Откручиваем верхнюю гайку термостата и снимаем провод массы;
• Теперь выворачиваем гайку на приборе;
• Перед установкой нового термостата подготавливаем посадочное место. Для этого нужно очистить все от мусора;
• Не забываем нанести слой герметика или же новую прокладку бумажного типа;
• Ставим новое устройство.

AutoFlit.ru

когда и почему требуется, как выполнить своими руками

Опытные автолюбители понимают принцип работы термостата. Новички лишь слышали про эту деталь, но не знают, для чего она используется. С термостатом каждый сталкивается рано или поздно, так как узел меняется с той же периодичностью, что и любой другой расходник. Служит он не более трёх лет, а его поломку трудно не заметить.

Характеристики терморегулятора Лады Калины

Термостат – важный системы охлаждения двигателя, он занимает место между радиатором и блоком цилиндров силового агрегата. По своей конструкции это корпус с автоматическим клапаном, который при нагреве охлаждающей жидкости до определенной температуры открывает большой контур циркуляции через основной радиатор охлаждения. Благодаря закрытию большого круга на остывшем двигателе автомобиль прогревается при циркуляции по малому контуру значительно быстрее. Сокращается износ его подвижных частей, исключается перегрев, снижается объем вредных веществ, выбрасываемых в окружающую среду.

Исправный термостат позволяет прогреть мотор до рабочей температуры, которая для Калины составляет 90-95 градусов. С течением времени клапан изнашивается, и обогреватель поддерживает температуру не выше 80 градусов. Исправное устройство способствует быстрому прогреву мотора даже при сильном морозе. Благодаря этому устройству печка на Калине считается одной из самых теплых на автомобилях ВАЗ. По мнению экспертов и автолюбителей, лучшим по соотношению «цена-качество» является штатный термостат производства ДААЗ. Все дело в специальном винте, с помощью которого можно самостоятельно настроить температуру открытия клапана. Нельзя не учитывать надёжность заводских изделий, которые в этом плане выигрывают у большинства аналогов.

Система охлаждения ДВС

Двигатель внутреннего сгорания должен интенсивно охлаждаться. Без этого произойдет перегрев и заклинивание агрегата. Основную часть «охлаждающей энергии» требуют головка и блок цилиндров. Ели двигатели небольшой мощности можно охладить с помощью воздушного потока, то привести к оптимальной температуре более мощные, многоцилиндровые силовые установки, нельзя без использования жидкостной системы охлаждения.

Она включает в себя:

• рубашку охлаждения, по которой течет жидкость, забирая от цилиндров чрезмерное тепло;
• насос, заставляющий антифриз перемещаться по системе охлаждения;
• термостат, регулирующий температуру, путем регулировки течения охладителя по малому или большому кругу;
• вентилятор и радиатор, заставляющие жидкость остывать быстрее при ее перемещении по большому кругу охлаждения;
• радиатор отопителя, обогревающего салон автомобиля;
• соединительные шланги и патрубки, соединяющие все устройства в единую систему охлаждения.

Как сказано выше, за движение по большому или малому кругу отвечает термостат. Это устройство представляет собой подпружиненный клапан с термоэлементом, помещенным в корпус с несколькими патрубками. Под воздействием высокой температуры, от +85 °С до +90 °С, находящийся в термоэлементе технический парафин расширяется и открывает клапан. Антифриз, через открывшееся отверстие начинает течь по большому кругу, охлаждаясь в радиаторе. Когда жидкость остывает, клапан становится на место и охладитель перестает поступать в большой круг.

И рассказ пойдет о замене термостата автомобиля «Лада Калина» на термостат от «Лады Гранта».

Коротко об этих машинах. Обе модели представляют собой малый класс отечественных легковых автомобилей. Калина выпускалась с 2004 по 2018 год, а затем ей на смену пришла «Granta». В статье речь пойдет о замене термостата, который установлен в Калине с 8-клапанным двигателем на термостат Лады Гранта.

Как можно доработать нагреватель

На новых моделях Лада Калина 2 и Лада Гранта используется схема работы системы охлаждения с параллельным включением радиатора отопителя. Из-за этого рабочая температура снижается до 85 градусов, что несколько ниже, чем на предыдущих моделях семейства ВАЗ. Многие автовладельцы всерьёз полагают, что такая температура не может быть нормальной – налицо повышенный расход топлива, а также снижение ресурса подвижных частей двигателя из-за преждевременного износа. Но по утверждению экспертов никакой связи между сниженной рабочей температурой и ресурсом двигателя нет.

Система охлаждения Лады Калина работает более эффективно благодаря одноконтурной схеме. Подобная модернизация пошла только на пользу двигателю, позволила изменить угол опережения зажигания, в результате экономится топливо. Также снижается инерционность терморегулятора. Недостатком стал посредственный обогрев салона при отрицательных температурах. Выход из ситуации – самостоятельная доработка термостата. Модификация подразумевает два основных способа:

• укоротить шток твердотельного термочувствительного элемента;
• заменить термоэлемент.

Регулировка штока термоэлемента

Укорачивание торца штока термочувствительного элемента позволит отрегулировать рабочую температуру до 90-95 градусов. Подрезка проводится последовательно с шагом не более одного миллиметра. Металл мягкий, поэтому процедуру нужно проводить аккуратно. Желательно после каждого срезанного миллиметра устанавливать термостат на место и проверять, насколько поднимется рабочая температура при движении.

Если результат не оправдал ожиданий, можно регулировать шток ещё, пока стрелка на панели приборов не будет показывать 95 градусов, а воздух в салоне не начнёт прогреваться быстрее. Способ простой, но эффективный. Из недостатков отмечается незначительное повышение износа деталей СОД из-за работы на больших температурах. Если переборщить с укорачиванием, можно испортить устройство.

Замена термочувствительного элемента

Термоэлемент может быть заменен целиком. Для Лады Калины подходит вставка для термостата марки Wahler: 3017.87 D (на 87° C) или 3091.92В (на 90° C). Термоэлемент меняется в сборе с пружиной, при этом устройство придется распилить ножовкой, чтобы извлечь вставку. Более удобный вариант – покупка термостата фирмы BEHR – ничего пилить и подгонять не придется

Также можно воспользоваться аналогами с автомобилей Дэу Нексия или Рено Логан. Термовставка Логана требует подгонки.

Судя по отзывам автовладельцев, сделавших подобную доработку, расход топлива на прогреве двигателя незначительно снизился.

Обогрев дроссельного узла

Ещё один способ модернизировать нагреватель – создать дополнительный контур обогрева дроссельной заслонки. Часть водителей таким образом пытается предотвратить обмерзание узла зимой. Способ явно не для новичков. Он заключается в просверливании отверстия в крышке устройства и приваривания к нему дополнительного штуцера, через который будет отводиться прогретый антифриз. Шпильки крепления термостата придется также удлинять. Процесс трудоемкий, в конечном итоге нецелесообразен. Обмерзание дроссельного узла – скорее, исключение, чем правило, поэтому проводить такую модернизацию нет смысла.

Принцип работы устройства

Фото 2 (Схема работы клапана обогревателя)

Схема работы клапана обогревателя

Когда двигатель холодный, клапан термостата находится в закрытом положении, и антифриз циркулирует по малому кругу, проходя только через радиатор отопителя и по водяной рубашке блока. Когда мотор прогревается до рабочей температуры, клапан открывается полностью, и жидкость начинает циркулировать по большому кругу, проходя через радиатор, где охлаждается. Так предотвращается перегрев силового агрегата.

Зимой прогрев занимает меньше времени благодаря термостату – радиатор отопителя нагревается раньше, и в салоне становится тепло уже через несколько минут, при этом экономится топливо. Терморегулятор подлежит замене, если при достижении температуры 95 градусов и более клапан не открывается – двигатель начинает перегреваться. Если мотор наоборот, не может прогреться, значит, прибор не закрывается и также подлежит замене.

По своей конструкции это простое изделие, состоящее из корпуса, основного и байпасного клапанов, чувствительного к температурам элемента, двух впускных и одного выпускного патрубка. В зависимости от производителя термостат изготавливается из меди, латуни или термостойкого пластика. В основе термочувствительного твердотельного элемента – воск технического назначения. При нагреве он плавится и, расширяясь, давит на основной клапан, заставляя его открываться, пропуская тем самым охлаждающую жидкость по большому кругу. Воск тает быстро благодаря порошку из меди, алюминия и графита, который входит в его состав.

Проверить работоспособность нагревателя можно без его установки в систему охлаждения. Для этого нужно поместить устройство в ёмкость с водой и поставить на плиту. По мере нагрева жидкости клапан термостата приоткрывается приблизительно на 3 сантиметра. Так можно убедиться в исправности устройства ещё до его монтажа.

Замена термостата ВАЗ 2190. Установка термостата от гранты на приору, калину, 2109,2110,1118,2170

Описание необходимого и как установить гранта термостат на семейство ВАЗ, что потребуется, плюсы и минусы…

Комментарии к теме Замена термостата ВАЗ 2190

Тенякшев Батыр

I have finished the timing belt job and replaced the cam position sensor for the right bank.  I still have the same issue.  I popped off the valve cover and found the cam chain tensioner plastic runner broken! I was able to get all the plastic out.  do you think the cam chain jumped time on the cams?  and is this a severe damage thing? should I replace the chain with the tensioner?  I bought an elsawin manual that’s really good I really respect your opinion and insite on this you are THE MAN!!!!!!!!!!

Искендер

Савка

This is a brilliant Guide!
I have an issue with my E39 overheating, only at Idle. Switching ignition off then back on, the Temp gauge goes back to normal.
I’m thinking about replacing BOTH Thermostat and the clutch fan unit (which i know is gone). Not been losing coolant.
Does this sound a good place to start?
Your videos give me the confidence to attempt these jobs myself!?

Bily

На цене габаритной, обманули раза в 3. Брал за 0.15 евро Латвия

Богимов Пух

Спасибо!Какая причина замены?Не открывался?Нижний патрубок холодный?

Jamall

Раздражает когда пишут очередной глюк и тд,да ездий на другой … покупать тогда Опель. Купи бмв или ауди и вообще … от поломок.

Лиана

А вместо железной направляйки -черенок от лопаты класно подходит

Васи

Diky, skvelej navod, jen se chci zeptat ohledne naplneni chladici kapalinou.

Осина

hola pueden hacer en espanol o subtitulado

Davy

Игорь, доброго здравия! Я так понимаю что сами немцы не знают столько про эту машину! Как всегда ответ нашел только у вас. Радиатор мой под замену, вот только какой фирмы заказать? Оригинал не пока не потяну

Корнелиус

torque de cojinetes

Веста Падирекова

интересный канал,пожалуй подпишусь. Ездить не смогу,живу далеко,но кое,что почерпну. Загляни,если будет интересно и подпишись,я только начал делиться своими познаниями

Уэйн Зориктуев

Гетц последнее по настоящему надежное авто от хендай

Сицилия

Мда, 180 кобыл на чугунном блоке в 2 литра битурбо 100 тыс. и капремонт, а сейчас китацев двух литровых битурбо с люимния по 200+ кобыл нахваливают как сверх тачки((((это писец(((

Гордей

Hej wracalem z Krakowa i wyskoczylo mi ta kontrolka symbole sa dwa ecm 0234 oraz ecm 000000.

Алпамыс Бучирин

у меня шкода октавио 2000 г.в обьем 1.6 но жреть как трактор тяга нормально заводиться нормально причину не знаю

Рамил

I did this job yesterday and you video help me a lot…thanks?

Princeton

Czemu niby tak sie nie pluka ukladu?
Kolejnie proporjce mieszania zaleza od producenta a nie tego co ty sobie tam wymysliasz albo uwazasz. Po chuj ci odpoornosc -40oC jak mieszkasz w klimacie gdzie temperatura nie spada ponizej powiedzmy 0? Czemu sie nie miesza z woda kranowa? To nie sa czasy komunizmu gdzie sie lalalo tylko wode i dobrze bylo jak byla destylowana bo kamienia nie bylo.Co do wymiany to tez nie jest widzimi sie rpoducent podaje jak czesto sie wymienia plyn nie kolega.

Прокомментировать

Опубликовать

Шаг 4. Сборка системы охлаждения

После установки нового термостата на Ладу Калину необходимо собрать систему охлаждения. В первую очередь следует установить насос, который отвечает за циркуляцию охлаждающей жидкости в двигателе. Далее необходимо установить радиатор, который в свою очередь помогает отводить избыточное тепло из двигателя.

После установки радиатора, следует установить вентилятор охлаждения. Этот элемент помогает разгонять воздух через радиатор, чтобы увеличить его эффективность. После установки вентилятора, подключите термостат к системе охлаждения, установив его на соответствующее место.

Все соединения следует проверить на утечки. Для этого можно запустить двигатель и оставить его работать на холостом ходу в течение нескольких минут. В случае обнаружения утечки, необходимо немедленно остановить двигатель и устранить проблему.

Система охлаждения является одной из самых важных для двигателя. Правильный монтаж и подключение термостата помогут избежать перегрева двигателя и продлить срок его службы.

Поэтапная замена термостата Лады Калина (самостоятельно в гаражных условиях)

Первый этап – подготовительный. Следует сразу подготовить все инструменты, которые могут понадобиться при проведении процедуры замены термостата. Итак, автолюбителю понадобятся:

• автомобильные отвертки;
• торцевые ключи – № 12 и № 13.

Также необходимо сразу подготовить емкость на 5 литров, чтобы в нее слить отработанную охлаждающую жидкость. Приобрести силиконовый герметик и новое термостатное устройство, подходящее для автомобиля Лада Калина.

Второй этап – сливание охлаждающей жидкости.

Третий этап – снятие воздушного фильтра:

• выкрутить болты и гайку (они расположены со стороны моторного отсека);
• разъем корпуса воздушного фильтра снять с клапана рециркуляции;
• снять сам клапан (это нужно делать плавным движением вверх);
• снять разъем с воздушного датчика;
• ослабить хомут;
• снять шланг для отвода воздуха;
• произвести демонтаж воздушного фильтра (для этого придется его корпус немного расшатать и провернуть в сторону).

Четвертый этап – демонтаж самого термостатного устройства. Он выполняется в соответствии со следующей инструкцией:

1. Снимаются шланги – 4:
   • отпустить хомуты (понадобиться торцевой ключ № 8 и отвертка);
   • слить остатки охлаждающей жидкости.
2. Снимается массовый провод:
3. Демонтируется термостат:
   • открутить шпильку;
   • открутить гайку (ключ № 13);
   • слегка расшатать термостат в посадочном гнезде;
   • извлечь его.

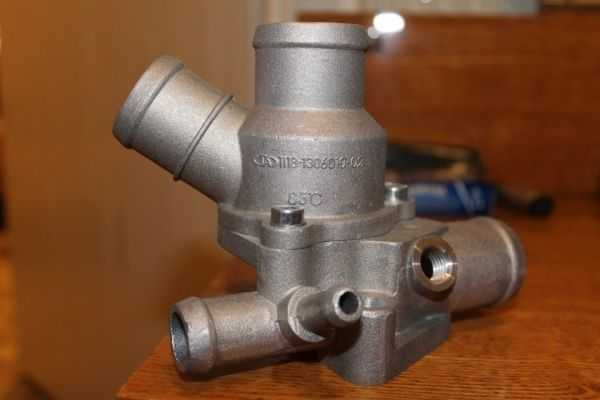

Термостат
— неотъемлемая составляющая в системе охлаждения двигателя автомобиля. Его задача — поддерживать оптимальную температуру охлаждающей жидкости (ОЖ) в системе путем открытия или закрытия клапана, от которого зависит по большому или по малому кругу пойдет (ОЖ). Термостат предотвращает перегрев двигателя, а в холодное время года позволяет существенно сэкономить топливо и время требуемое для прогрева мотора до оптимальной температуры. Исправный термостат открывается при температуре 85 °С и уже при 100 °С он полностью открыт.

Термостат полностью механичен и работает исключительно по законам физики. При помощи твердого термочувствительного элемента, который при нагревании плавится и позволяет заслонке открыться пуская ОЖ по большому или малому кругу. Неисправный термостат
можно чаще всего обнаружить по следующим признакам:

• Увеличение времени необходимого для прогрева двигателя
• Повышенная температура и даже перегрев двигателя.

Перегрев двигателя — это худшее, что может произойти по вине нерабочего термостата. Чем это чревато для автовледельца я думаю объяснять не стоит. Поэтому без лишних преамбул предлагаю перейти к вопросу замены термостата Лада Калина.

Замена термостата Лада Калина потребует от вас следующего:

1. Термостат Лада Калина.
2. Торцевые ключи на «12», «13».
3. Силиконовый герметик.
4. Крестообразная отвертка.
5. Тара для охлаждающей жидкости (5 литров).
6. Свободное время 1-2 часа.

Неисправности термостата

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

• появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
• попадание в корпус посторонних предметов, загрязнение или образование накипи;
• антифриз низкого качества;
• неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Все действия следует проводить, соблюдая осторожность. В процессе работы СОД патрубки и двигатель сильно нагреваются, случайное прикосновение к ним может стать причиной серьезного ожога

При функционировании малого круга радиатор не задействуется, верхний горячий и нижний холодный патрубок свидетельствуют о проблемах при условии, что мотор прогрет. Если описанные манипуляции не дали полной уверенности в работоспособности узла, можно провести более тщательную проверку, но для этого потребуется снять термостат с автомобиля. Этот способ тестирования выглядит так:

1. Устройство поместить в металлическую ёмкость, наполненную водой, поставить на плиту.
2. Дождаться, пока вода достаточно нагреется. При температуре около 60 градусов клапан начнёт приоткрываться. Полностью он откроется при температуре близкой к кипению – 90-95 градусов.
3. Устройство вынуть из ёмкости и понаблюдать за тем, как по мере остывания клапан начнёт закрываться. В конечном итоге он должен закрыться, полностью перекрыв канал.

Если во время проведения проверки были выявлены сбои в работе клапана – не открывается, открывается не полностью, закрывается неплотно – его следует заменить.

Гранта СОД. Гранта Калина печка термостат. — Головоломка

Температура окружающего воздуха 0 градусов.  Ветра (сильного) нет.Скорость прогрева машины с СОД Гранта — приведена на фото.Примерно она составляет 10 градусов в минуту. В режиме завели. 3 минуты ждём и потом неспеша едем.

Для Лада Калина 1 с естественно калиновской СОД…  был проведён аналогичный эксперимент. Но поскольку указатель температуры там стрелочный я фото не делал.Однако через 6 минут при температуре окружающего воздуха -1 он показывал те же самые чуть больше +50. (аналогично сильного ветра не было. Анемометра для замера конкретных скоростей извините нет.)

В энторнетах бытует мнение, что якобы переделка на Гранта СОД — позволит мотору быстрее прогреваться — Чушь собачья.Кроме гемороя это не даёт ничего.

В обоих случаях было зафиксировано примерно 10 градусов в минуту.Если разница и есть, то вылавливать её надо с помощью секундомера и в любом случае она составит не более 1 минуты на нагрев до +70.

Стоит ли переделывать машину на СОД Гранта ?Если у тебя какие то проблемы с печкой или системой охлаждения мотора — почини/промой стандартную систему, а не занимайся творчеством.

PSДа и ещё одно важное замечание. Печка в обоих случаях выключена (Включён был просто обдув холодным воздухом, чтоб стёкла не потели во время езды).Печка была выключена для того, чтобы 1

прогрев мотора происходил быстрее. Почти всегда так делаю. 2. исключить влияние теплоотдачи отопителя, которая может быть разной. Банально по ощущениям в ЛК1 на первой скорости вентилятор крутится гораздо быстрее — а значит обдувал бы радиатор печки сильнее и отбирал больше тепла.

PS2Герметики радиатора…  они продаются в магазинах и кто-то их покупает.Я ни разу не пользовался, но давным давно пользовался мой отец. Поэтому я и не пользовался. Интересный факт кстати… в состав некоторых из них входит растёртая ореховая скорлупа. Которая и забивает дырки и течи.  Попутно ухудшая теплообмен и теплоотдачу.
