Внутренний шрус на машинах «ниссан»: «альмера», «примера», «х-трейл»

Замена Внутреннего Шруса Ниссан Альмера

Для чего нужен ШРУС в Ниссан Альмера. Порядок замены внутреннего и наружного ШРУСа. Проверка пыльников.https://www.youtube.com/watch?v=pwZ9KYh_yeMШРУС создан для обеспечения передачи крутящего момента к ведущим колесам от трансмиссии. Проще говоря, он передает энергию вращения и дает возможность управления поворотом колес. В разговорах обычных водителей его называют «граната», так как он похож на нее из-за своей формы.

Замена наружного ШРУСа

Порядок действий в Ниссан Алмера Классик, N16:

Установить автомобиль в стоячее положение. Выкрутить гайку закрепления. Это легче делать с напарником: один давит на тормоза, другой выкручивает. Напарник необходим, так как авто может начать катиться само или поворачивать колесо, когда тормоза не держатся.
Взять домкрат. Поставить на него машину. Далее надо снять колесо и выкрутить суппорт тормоза.
Достать гранату. Чтобы сделать это безопасно, существуют два самых распространенных метода:
выкрутить шаровую, находящуюся снизу. Данный способ подходит для автомобилей, шаровая которых не является конусной и фиксируется при помощи поперечного болта, а другие болты (обычно два) закрепления аморта к кулаку поворота не отвечают за развал;
отвернуть болты аморта (по стандарту их два).

Так как ШРУСы будут заменены, то можно не заботиться о внутренней обойме: можно взять кувалду и единичным точным ударом сбить гранату.

После того как достали ШРУС, надо снять пыльники.
Взять новый пыльник с гранатой. Установить их на свои места. Но важно быть крайне осторожным, чтобы не сломать что-либо (например, стопорное кольцо).
Все остальное надо собрать в порядке, обратном разборке.

Замена шруса на ниссан альмера класссик

Поменяю пыльник внутреннегоно шруса на Nissan Almera n16 на замена ставлю не оригинал а то что было Febest вДанная операция в Альмере N16 происходит в таком порядке:

Нужно решить, что будет удобно использовать для работы с автомобилем: домкрат, эстакаду или смотровую яму. Обязательно надо авто зафиксировать.
Снять нужное колесо. Найти гайку закрепления ступицы колеса и открутить ее, для этого обычно подходит ключ с размером 36.
Найти шланги системы тормоза и суппорт тормоза. Найденные шланги отсоединить, а суппорт выкрутить.
Найти все закрепления среднего рычага и выкрутить. После снимаем и сам рычаг. Нужно отогнуть кулак поворота и снять со шлица ШРУСа. Следует применять специальные съемники для осуществления таких операций.
Найти крепление стойки. Выкрутить его, при этом важно удерживать палец шарнира стабилизатора иным ключом от прокручивания. Найти шарнир сверху в стойке стабилизатора и выкрутить его, но до этого потребуется выкрутить все его закрепления к кронштейну.
Теперь надо провести отсоединение пальца шаровой опоры из кулака поворота.
Осмотреть и убрать узлы подвески, которые будут помехой при съемке ШРУСа. Далее нужно вывести хвостовик наружного ШРУСа и ступицы. Амортизатор отвести в сторону. Бывают случаи, когда хвостовик застревает сильно. Чтобы это исправить, нужно ударить несколько раз по нему молотком, а после можно снять его при помощи монтировки.
Взять ту же монтировку или что-либо другое. Выпрессовать хвостовик ШРУСа внутри из шестерней. Советуем быть аккуратнее, чтобы не сломать или не повредить какие-либо детали.
Далее надо достать внутреннюю гранату. Сделать монтаж нового узла. Потребуется почистить область ремонта (убрать грязь, пыль) и смазать новый элемент.
Установить другой ШРУС, собрать все остальное в противоположном порядке.

Когда будете выбивать какие-либо детали при ремонте в Ниссан Альмере N16, работайте как можно аккуратнее, чтобы случайно что-либо не повредить.

Пыльники

Когда проверяют ШРУС в Ниссан Альмера Классик, N16, G15, некоторые водители или забывают, или не считают нужным проверять пыльник ШРУСа. Это является серьезной ошибкой: если их герметичность будет нарушена, то это повлечет за собой загрязнение механизма и отсутствие смазки, что сильно влияет на продолжительность работоспособности узла.Нужно систематически следить за пыльником, а вождение должно быть спокойным, чтобы данный элемент смог прослужить как можно дольше.

Заключение

Провести данную операцию на Ниссан Альмера Классик, N16, G15 не составит труда, для этого нужно иметь всего лишь базовые знания и навыки авторемонта

Но перед тем как начать работу, важно реально оценить свои возможности и позвать на помощь напарника.nissan альмера внутреннего замена шруса

Замена шаровой в Nissan Almera N16

Рассмотрим процесс замены шаровой автомобиля Ниссан Альмера Н16. Устанавливайте качественные запасные части хорошо зарекомендовавших себя производителей. Перед установкой откройте пыльник шаровой опоры и убедитесь, что в ней находится достаточное количество смазки.

Для снятия шаровой опоры необходимо:

Установить автомобиль на подъемник или ровную площадку, заблокировав колеса противооткатными упорами.
Открутить ступичную гайку.
Поднять авто при помощи домкрата и снять переднее колесо.
Открутить две гайки, удерживающие амортизационную стойку.
Снять шплинт и сорвать гайку, удерживающую шаровою опору.
Освободить тормозной шланг и электрический провод с датчика АБС, вытащив их из защелок.
Снять два болта, удерживающих амортизационную стойку, оттянуть на себя полуось. Получить доступ к гайке, удерживающей шаровую опору. Ее необходимо открутить.
Разъединить цапфу и болт шаровой опоры. Использовать съемник шаровой. Если его нет, то, установив на место амортизационную стойку (вставив два болта и шрус в поворотный кулак), вставить монтажную лопатку между поворотным кулаком и рычагом (с шаровой опорой), надавить вниз.
Снять поворотный кулак и отвести его в сторону. Снять стопорное кольцо, удерживающее шаровую опору, используя круглогубцы.
Выбить шаровую опору.

Установка шаровой опоры происходит следующим образом:

Вставить шаровую опору в рычаг. При необходимости воспользоваться деревянным молотком.
Установить стопорное кольцо.
Болт шаровой опоры вставить в поворотный кулак, закрутить гайку шаровой опоры.
Вставить шрус в поворотный кулак.
Закрутить две гайки, соединяющие амортизационную стойку и поворотный кулак.
Окончательно затянуть гайку шаровой опоры и зашплинтовать ее.
Вставить в защелки тормозной шланг и провод датчика АБС.
Закрутить ступичную гайку.
Поставить колесо на место.

Парные элементы в автомобиле рекомендуется менять одновременно, поэтому на противоположной стороне автомобиля замена проводится аналогично.

Теперь вы знаете, как меняется шаровая на Nissan Almera Classic. А для более наглядного восприятия, предлагаем посмотреть видео-инструкцию.

Как понять, что нужна замена «гранаты» Альмера Классик

ВАЖНО! Несмотря на то, что ШРУСы изготавливают из особо прочных сталей, силы трения, возникающие между элементами шарнира в процессе движения автомобиля, постепенно приводят к его износу. Вот почему столь важно следить за качеством и уровнем смазки этой детали. Рекомендуется менять ее через каждые 50 тыс

км. пробега машины, но не реже одного раза в год

Рекомендуется менять ее через каждые 50 тыс. км. пробега машины, но не реже одного раза в год.

Например, в процессе планового ТО при подготовке автомобиля к зимнему периоду эксплуатации. Также необходимо следить за целостностью пыльников – они защищают ШРУСы от попадания в их механизм песка и дорожной пыли.

Считается, что ресурс ШРУСа на Альмере достаточно велик и составляет не менее полумиллиона километров. Но недостаточный уход за ходовой автомобиля, плохие дороги и систематические перегрузки могут стать причиной выхода ШРУСа из строя и раньше.

Первый признак износа ШРУСа – это посторонний звук (низкочастотный гул), возникающий сперва только на поворотах, а потом и просто в процессе движения машины. Далее возникают следующие признаки, свидетельствующие о приближающейся поломке и, соответственно, с последующей заменой ШРУСАа на Альмера Классик:

При движении по прямой машину «ведет» в ту или иную сторону;
Появляется (либо усиливается) люфт в рулевой колонке;
Увеличивается уровень расхода топлива;
Снижается мощность двигателя;
Протектор на передних колесах изнашивается неравномерно.

Если своевременно не придать этим тревожным симптомам должное значение, дело может закончиться печально: выход ШРУСа из строя становится подобен взрыву гранаты: раздается стук, из-под колеса начинает валить пар и продолжать движение становится невозможно. Вашему Ниссан Альмера Классик замена ШРУСа становится жизненно необходима.

ЗАМЕТКИ НА ПОЛЯХ. Гранатой эту деталь в просторечии называют, конечно, не из-за этого, а благодаря ее конструкции, содержащей множество шариков, и отдаленному внешнему сходству.

Специфика обслуживания Nissan Almera Classic: замена привода Альмера Классик и тормозных дисков на Ниссан

С точки зрения своей конструкции автомобиль Ниссан Альмера в общем и целом стандартен для легковых авто своего класса – неслучайно для европейского и российского рынков он получил к своему имени приставку «классик». Не отличается особой оригинальностью и конструкция переднего привода этой машины.

Конструкция привода Альмера

Привода каждого из ведущих колес Альмеры состоит из следующих элементов:

Кольца датчика, задающего скорость вращения колес;
Наружных ШРУСов (шарниров равных угловых скоростей);
Внутренних ШРУСов – иногда эти детали называют гранатами из-за их внешнего сходства;
Чехлов (пыльников) ШРУСов;
Больших и малых хомутов, с помощью которых те крепятся на полуось;
Валов приводов (собственно полуосей);
Динамического демпфер на приводе правого колеса.

Но даже столь простая конструкция постепенно изнашивается (а учитывая качество российских дорог изнашивается она, как правило, значительно быстрее, нежели обещает производитель автомобиля) и начинает требовать сперва мелкого, а потом и более серьезных ремонтов – вплоть до полной замены механизмов.

Замена привода Альмера Классик в сервисных условиях

Правильнее всего менять детали в паре – левую и правую – одновременно. Тем самым вы обеспечите автомобилю лучшую устойчивость на дороге и управляемость и одновременно предотвратите возможный скорый выход из строя детали. Но это не правило, а, скорее, рекомендация специалистов автосервисов, которым ремонтировать переднеприводные автомобили приходится очень часто.

А вот полная замена привода Альмера классик производится не столь часто, разве что авто пострадает в результате ДТП либо все компоненты привода окажутся настолько изношенными, что и проще, и дешевле будет заменить всю конструкцию, нежели предпринимать попытки реанимировать старую. Но снимать приводы передних колес, даже если нет необходимости менять их полностью, все равно время от времени приходится. Например, это делают при ремонте/замене ШРУСов.

Процедура эта не столько сложная, сколько долгая и требующая целого ряда специальных инструментов. Производить ее удобнее, установив машину на подъемник, а работать лучше в паре – как-никак, а большинство компонентов привода весьма увесисты. Так что работу по ремонту либо замене привода Альмеры правильнее будет доверить специалистам автосервиса – тем самым вы сэкономите время и силы и получите гарантию не только на качество работ, но и на все комплектующие, которые были использованы в процессе ремонта.

Особенности Ниссан Альмера Классик: замена тормозных дисков со знанием дела

Зато замена тормозных дисков Nissan Almera Classic – операция рядовая и совсем не сложная. В том случае, разумеется, когда за нее берется специалист. Некорректно установленные диски могут существенно повлиять на качество работы тормозов и тем самым стать причиной аварии.

Главный разрушитель тормозных дисков – силы трения. Но в процессе работы и диски, и колодки не просто истираются, а еще и нагреваются. При этом скорость их износа существенно увеличивается. Чтобы этого не происходило, были разработаны два типа дисков:

Вентилируемые, представляющие собой, по сути, два расположенных параллельно диска. В пространство между ними при вращении колеса засасывается воздух, который эти диски и охлаждает;
Диски с рифленой нерабочей поверхностью. Площадь соприкосновения с воздухом такой поверхности больше, чем у стандартного диска, таким образом, нерабочая поверхность выступает в роли радиатора охлаждения.

Также современные диски различаются и материалами, из которых изготовлены. Наиболее долговечным и одновременно эффективным на сегодняшний день является легированная сталь с вкраплениями керамики. Она, кстати, и менее подвержена перегреву. Но и стоят такие детали значительно дороже.

На Ниссан Альмера классик замена тормозных дисков осуществляется тогда, когда уровень износа старых достиг 80%. Мастер автосервиса, проводящий диагностику вашего автомобиля, обязательно сообщит о том, что время замены пришло. Конечно, и на старых без особых опасений можно будет проехать еще пару-тройку тысяч км., но с каждым новым истершимся микроном поверхности диска эффективность и, главное, надежность тормозов будут существенно снижаться. Поэтому с установкой новых дисков лучше не затягивать.

Признаки износа или поломки тормозных дисков

Если в то время, когда осуществляется на Альмера Классик замена дисков (тормозных) обнаружится, что-либо они, либо колодки (левая и правая) истерты неодинаково, это серьезный признак того, что система равномерного распределения тормозных усилий автомобиля неисправна и требует вмешательства специалиста.

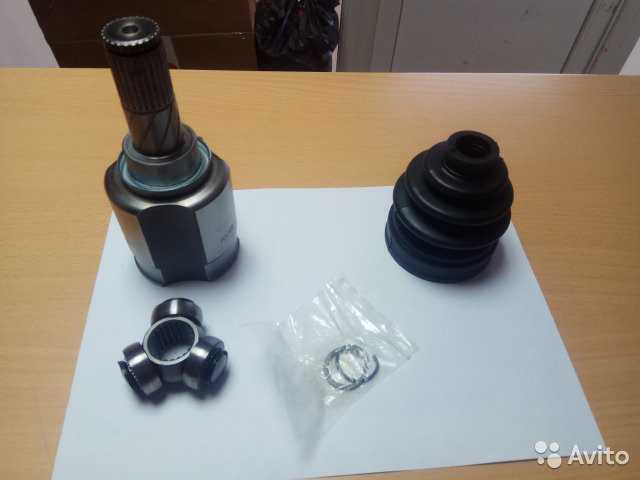

Устройство внутреннего ШРУСа

Как было отмечено ранее, ШРУС – это деталь, которая нейтрализует разницу скоростей при повороте передних колёс, передавая вращение между полуосями в тех ситуациях, когда они расположены под углом друг к другу. Внутренняя часть детали, называемая внутренним ШРУСом, необходима для передачи вращательного момента от трансмиссии (КПП) к валу редуктора. По сравнению с внешней «гранатой», внутренняя имеет больший размер и более серьёзные нагрузки при работе. Вследствие чего стоит порядком дороже.

Соединённые вместе внутренний и внешний ШРУС на автомобилях Ниссан называются «приводом в сборе». Однако при поломке одной из частей такого «привода» можно осуществить только её замену, не прибегая к покупке полного «гранатного» комплекта. Казалось бы, механизм данной детали должен быть достаточно сложным, но на самом деле всё гораздо проще. Простота конструкции ШРУСов – основополагающий фактор их большого ресурса работы, естественно, при правильной эксплуатации и уходе за ними.

Внутренний ШРУС любой модели Ниссан состоит из следующих конструктивных элементов:

сферическая чаша и ведомый вал (корпус);
кулак-сфера и ведущий вал (внутренняя обойма);
сепаратор, удерживающий шары в сборе;
шесть шаров.

Благодаря такой конструкции, граната отлично передаёт вращательный момент между полуосями, что обеспечивает водителю и пассажирам автомобилей марки Ниссан высокий комфорт во время езды, а также более долгий срок службы ряда деталей (резина, колёсные диски и т.д.).

Диагностика поломки гранат на Ниссан

Внутренний ШРУС Ниссан Альмера Классик, Примера или Х-Трейл – деталь, которая может отслужить огромный срок, но даже она не застрахована от выхода из строя

Важно понимать, что данный узел всегда находится под высокой нагрузкой и рано или поздно может поломаться. Основными причинами выхода из строя внутреннего ШРУСа являются:

использование некачественной смазки или полное её отсутствие на поверхности гранаты;
установка низкокачественных шарниров;
производственный брак детали;
чрезмерное загрязнение рабочей зоны узла;
агрессивная манера езды владельца автомобиля марки «Ниссан»;
естественный физический износ, вызванный долгим временем эксплуатации.

Конечно, от поломок ШРУСа на своей машине не застрахован никто. Зачастую деталь выходит из строя раньше времени и в самый неподходящий момент. Однако как проверить состояние узла на исправность и диагностировать поломку в случае её наличия? Для этого необходимо провести первичную и детальную диагностику состояния гранат на вашем Ниссан.

Первичный, так сказать, поверхностный осмотр заключается в том, чтобы определить неисправность узла по характерной симптоматике. Наиболее ярко выраженными признаками неисправности внутреннего ШРУСа на автомобилях Ниссан являются:

появление треска из-под передка автомобиля;
трудности при повороте руля;
потеря в управляемости и динамике машины при езде.

Для более точной диагностики придётся демонтировать сам ШРУС и разобрать его, а также детально изучить данную часть трансмиссии на наличие каких-либо других неисправностей. Любые дефекты на поверхности детали свидетельствуют о её непригодности для использования и необходимости замены. Удостоверившись в том, что узел вышел из строя и требует замены, внутренний ШРУС на Ниссан необходимо заменить. Откладывать ремонт не стоит, так как эксплуатация неисправного автомобиля опасна для водителя и пассажиров.

Замена пыльника внутреннего шарнира привода правого колеса

Снимаем привод (смотрим статью — Как снять привода колес Ниссан Альмера).

Зажимаем вал привода в тиски с мягкими губками.

Перепиливаем большой хомут пыльника.

Снимаем пыльник с корпуса шарнира и вынимаем корпус шарнира.

С помощью щипцов, снимаем стопорное кольцо.

С помощью керна помечаем положение внутреннего корпуса шарнира относительно вала (если заменяем только пыльник).

С помощью выколотки и молотка сбиваем внутренний корпус с вала.

Перекусываем кусачками малый хомут и снимаем пыльник с шарнира.

Извлекаем пружину вместе с упорной шайбой.

Промываем и продуваем все внутренности шарнира.

Осматриваем и дефектируем детали.

Собираем в обратной последовательности.

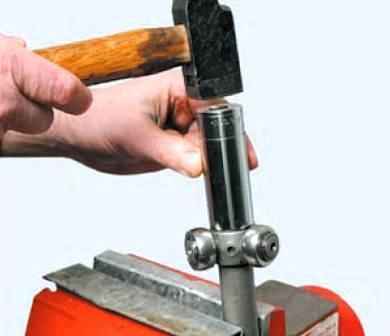

Через оправку напрессовываем трехшиповик в положение, которое пометили перед снятием.

Перед надеванием пыльника наносим тонкий слой смазки.

В полость шарнира набиваем 124 см3 смазки.

Замена пыльника и подшипника внутреннего шарнира привода левого колеса

Зажимаем вал привода в тиски.

Снимаем стопорное кольцо

Помечаем положение относительно вала и сбиваем с вала трехшиповик

Снимаем внутреннюю часть шарнира

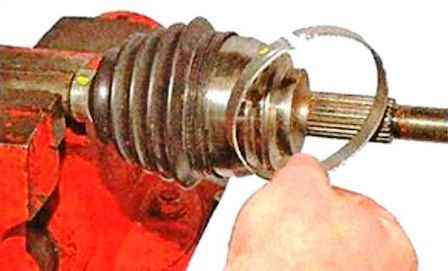

Кусачками перекусываем хомут

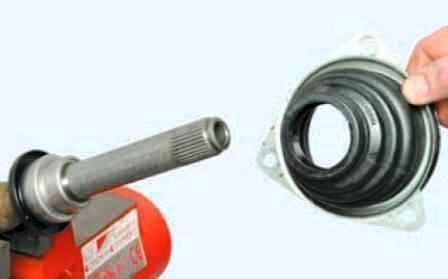

Снимаем пыльник. Снимаем с него держатель

Устанавливаем вал привода в тиски, чтобы подшипник упирался в губки тисков, и спрессовываем подшипник.

Снимаем с вала подшипник и пыльник.

Запрессовываем подшипник на прессе.

Для правильного расположения на валу, подшипник должен быть напрессован на него так, чтобы расстояние между торцами подшипника и вала составляло 118±0,2 мм.

Для этого необходима оправка, которую можно изготовить из отрезка трубы с наружным диаметром 30 мм, внутренним диаметром 26 мм, длиной 118±0,2 мм.

Надеваем оправку на вал и запрессовываем подшипник, пока конец оправки не будет заподлицо с торцом вала.

После этого надеваем новый пыльник и крепим его к наружному кольцу подшипника.

Напрессовываем трехшиповик, надеваем стопорное кольцо.

Замена пыльника наружного шарнира привода колеса

Снимаем привод переднего колеса (статья – Как снять привода колес Ниссан Альмера)

Очищаем шарнир от грязи и зажимаем вал привода в тиски

Расположив лезвие плоской отвертки в месте стыка замка большого хомута, наносим удары молотком по рукоятки отвертки

Раскрыв замок хомута, снимаем хомут

Расположив лезвие плоской отвертки в месте стыка замка малого хомута, наносим удары молотком по рукоятке отвертки

Раскрыв замок хомута, снимаем хомут

Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира.

Обойма наружного шарнира зафиксирована на валу стопорным кольцом.

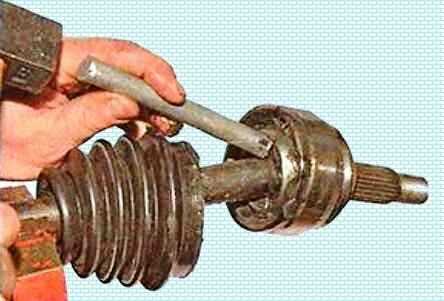

Для снятия наружного шарнира выколоткой из мягкого металла сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы.

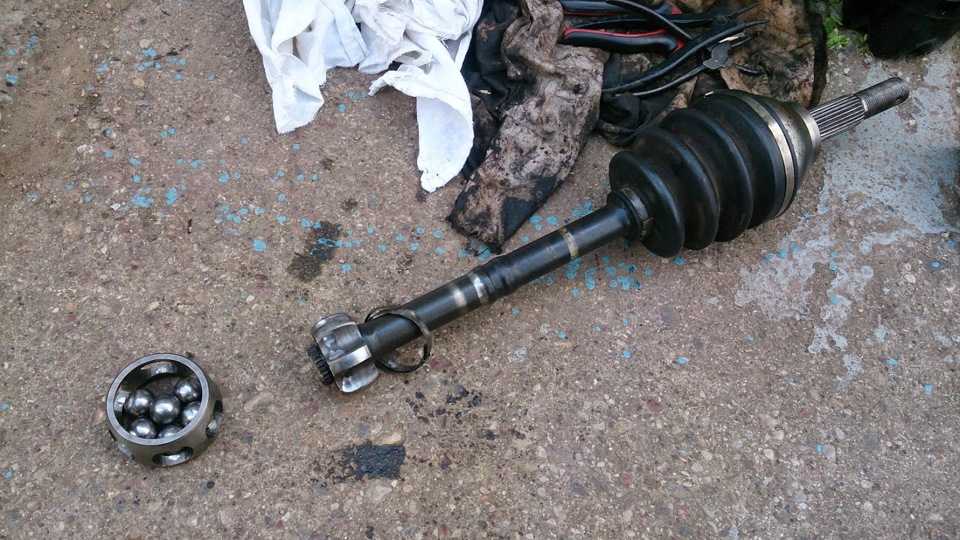

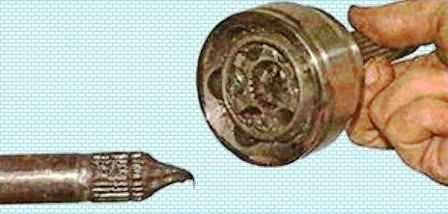

Снимаем наружный шарнир с вала

Снимаем грязезащитный чехол с вала

Поддеваем отверткой стопорное кольцо

Вынимаем стопорное кольцо из проточки на валу

Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), то не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине.

Продуваем шарнир сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса.

Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.

Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки.

Надеваем на вал новый чехол шарнира. Устанавливаем в проточку вала новое стопорное кольцо.

Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки.

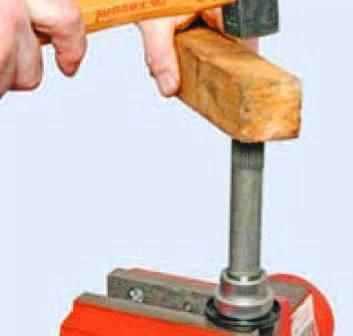

Надеваем шарнир на вал и, нанося удары молотком с бойком из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал.

Проверяем фиксацию обоймы шарнира стопорным кольцом.

Проверяем подвижность шарнира — он должен перемещаться без заеданий.

Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира.

Закрепляем чехол шарнира новыми хомутам и.

Конструкция заводских хомутов при монтаже ШРУСа не позволяет установить их в условиях гаража, поскольку для этого требуется специальное оборудование.

В этом случае, например, можно воспользоваться универсальными хомутами с замками для крепления чехлов ШРУСов, имеющимися в продаже.

Установив хомут в канавку чехла, и застегнув замок клещами с затупленными кромками, сжимаем замок хомута.

Проверяем надежность крепления хомута, пытаясь сдвинуть его за замок вдоль паза чехла.

При правильной затяжке хомут не должен сдвигаться.

Устанавливаем привод переднего колеса в обратной последовательности.

Существует несколько признаков того, что следует идти в магазин за новой запчастью

При усиленном кручении руля можно услышать скрип в передней части авто;
Машина стала неустойчиво себя вести даже на ровной и прямой дороге;
Шины неравномерно истираются;
Слышен отчетливый стук во время езды по неровной дороге.

Проверка исправности и степени изношенности шаровой происходит чаще на слух, а также на ощупь. Самый простой способ — раскачать машину, плохая деталь издает неприятный стук и скрип. Также можно раскачать колесо руками, предварительно попросив кого-нибудь выжать педаль тормоза до упора (это делается во избежание неточности при диагностике). Взяв руками колесо в верхней и нижней точках, раскачайте его. Если шаровая исправна, то никакого люфта быть не должно, в противном случае (при наличии люфта) — следует заменить узел. Замена шаровой опоры Ниссан Альмера Классик, в случае ее физического износа, происходит по прохождению, в среднем 10-100 тысяч километров, в зависимости от манеры езды, погодных условий, отсутствия повреждений пыльников и т.д. Замена шаровых Ниссан Альмера Классик может потребоваться как после долгого использования узла (естественный износ), так и по ряду других причин:

Постоянные повышенные динамические нагрузки при скоростной езде, особенно по неровному дорожному покрытию;
Сильное повреждение подвески и, как следствие, разрыв чехла или пыльника. В результате – грязь и вода попадают на шаровую, возникает коррозия;
Неправильная установка узла;
Заводской брак детали.

Это интересно: Что делать, если не работает вентилятор (моторчик) печки Форд Фокус 1 и как исправить Если вы являетесь счастливым обладателем Ниссан Классик, замена шаровой опоры может быть произведена и самостоятельно при наличии достаточного опыта.

Последовательность действий при самостоятельной диагностике

Процесс осмотра и диагностики достаточно прост и состоит из следующих этапов:

Помещаем Nissan Almera на смотровую яму (дорожную эстакаду), принимаем все необходимые меры по безопасности. Задний ряд колес фиксируем противооткатными башмаками, выжимаем рычаг стояночного тормоза;
Помощник многократно нажимает на левое (правое) переднее крыло автомобиля, владелец внизу идентифицирует источник поломки;
Если первый (дедовский) способ не дал положительных результатов, то переходим ко второму: «на слух». Монтировкой поочередно проверяем рычаги, тяги, ступицу, поворотный кулак. В исправном состоянии люфта, скрипов, стуков не должно быть.

Производитель в руководстве по эксплуатации указывает на допустимый люфт в диапазоне 0.8 мм. На практике, без наличия цифрового оборудования, определить зазор невозможно. Специальное оснащение имеется в стационарных СТО.

Параллельно с диагностикой элементов подвески Nissan Almera, проверяем состояние амортизаторов, пружин, сайлентблоков, наконечников рулевых тяг. При наличии признаков износа, деформации заменяем новыми. Использование дефектных деталей небезопасно.

Характерные причины преждевременного износа элементов подвески

Несоблюдение водителем сроков проведения технического осмотра;
Нарушение правил эксплуатации автомобиля;
Покупка, установка неоригинальной продукции, низкого качества, несоответствующей стандартам;
Стороннее механическое повреждение, послужившее причиной для выхода из строя подвески;
Несоответствие температурных режимов: отрицательные, положительные. Для использования машины в особых географических зонах покупайте запчасти с соответствующими обозначениями и маркировкой.

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

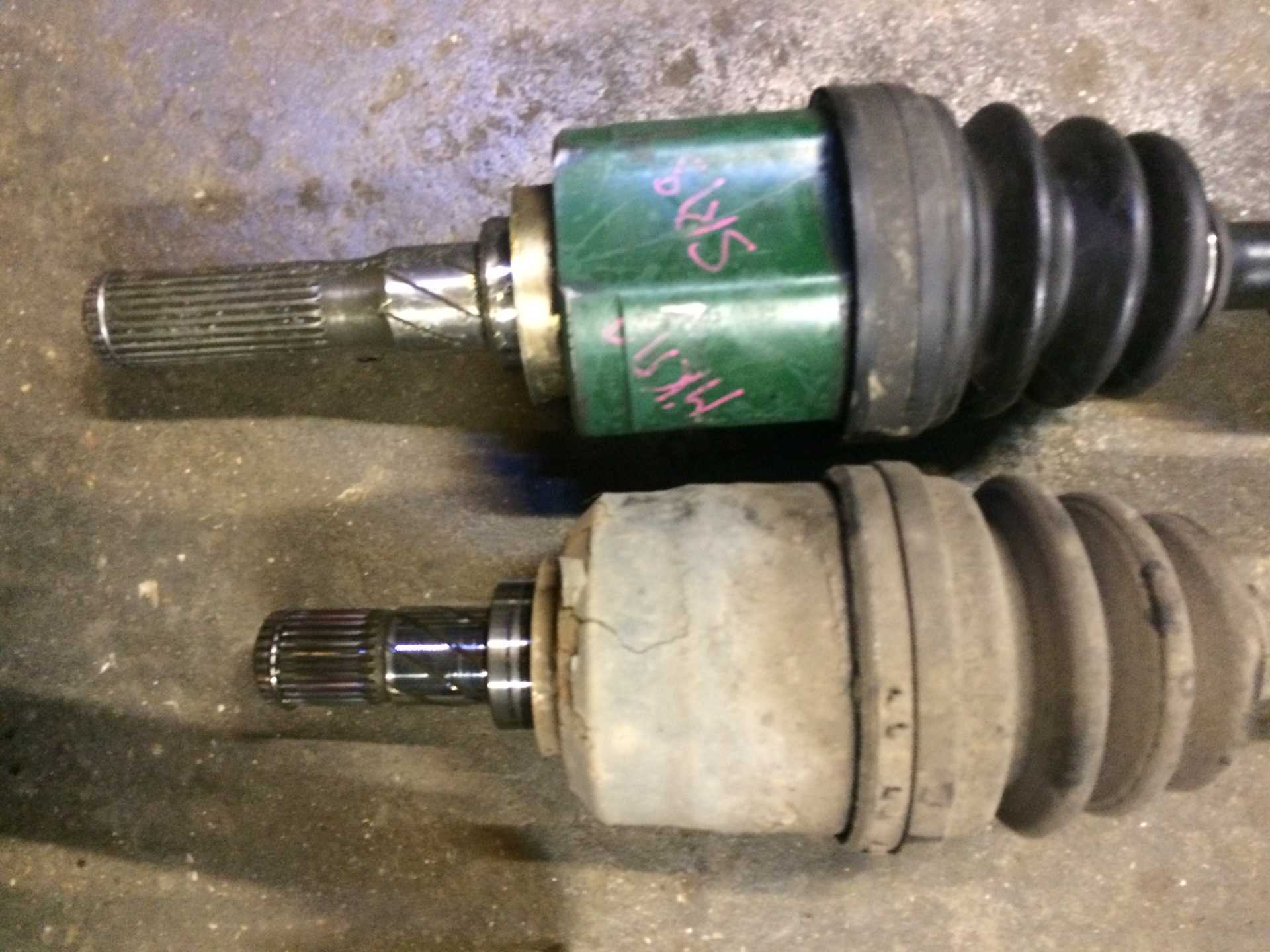

при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

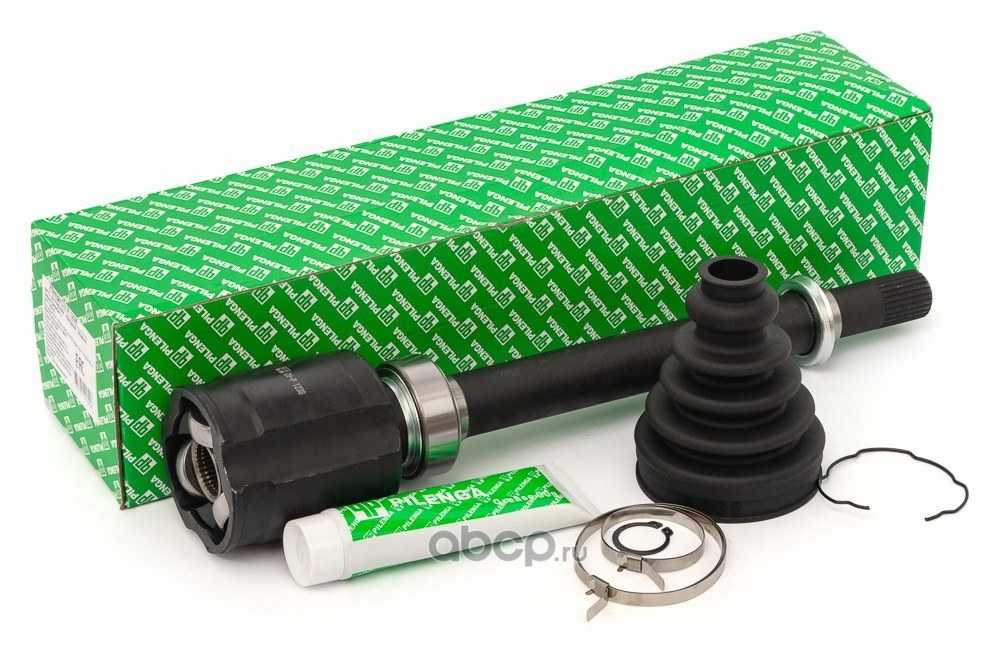

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Правильная замена наружного ШРУСа Ниссан Альмера Классик: что нужно знать о его назначении и конструкции

С появлением в середине 20-х годов прошлого века переднеприводных автомобилей вопрос оптимальной, без потери мощности двигателя, этой передачи встал очень остро. Ведь, когда колеса поворачиваются, их линейная скорость начинает разниться. Чем больше угол поворота – тем больше и разница в скоростях. Автоконструкторы предлагали множество решений, но именно изобретение немецкого механика Альфреда Рцеппа, запатентованное в 1927 году, то есть ШРУС, стало оптимальным решением проблемы. Вернее, не один ШРУС, а комплект четырех ШРУСов – двух наружных и двух внутренних (по паре на каждое колесо).

На сегодняшний день существует, как минимум, пять типов этих шарниров:

Кулачковые (именно таковыми были первые ШРУСы). Однако, из-за того, что на высоких скоростях они сильно нагреваются, сегодня их используют исключительно на грузовых автомобилях. Их основное преимущество – простота конструкции и долговечность;
Кулачково-дисковые. Их конструкция несколько более сложная, однако, полностью лишить ШРУС недостатков она не смогла. Такие шарниры можно встретить на большегрузных авто, да и то достаточно редко;
Шариковые – несмотря на то, что надежность их несколько ниже, чем у кулачковых (в основном из-за относительной недолговечности основного их элемента – шарикоподшипника), именно они нашли наибольшее применение. В частности, именно они стоят на ведущих колесах Ниссан Альмера;
Трипод – от традиционных шариковых их отличает устройство подшипника с роликами в виде сфер. К сожалению, эта конструкция не может обеспечить большой угол поворота колеса, что негативно сказывается на маневренности автомобиля;
Спаренные карданные. Как очевидно из их названия, они сконструированы для заднеприводных автомобилей. Сегодня уШРУСы этого типа практически не применяются – их можно встретить разве что на американских авто 60-х годов. Главное достоинство этих ШРУСов – неубиваемость.

Итак, передние колеса Ниссан Альмера соединены с мотором каждое посредством двух ШРУСов: наружного и внутреннего. Наружный является связующим звеном между ступицей и полуосью колеса, внутренний – между полуосью и коробкой переключения передач. Как показывает практика, наиболее уязвимым является наружный. Так что замена наружного ШРУСа Ниссан Альмера классик – та операция, которую, применительно к ремонту ходовой части машины, механикам автосервисов приходится делать чаще прочих.

Приспособления

Профессионалы не пользуются никаким специализированным оборудованием при замене ШРУС. Однако при отсутствии навыков может помочь, хотя бы в психологическом плане, приспособление для стягивания «гранаты» с вала. Они могут быть разной конструкции, общим является зажим, закрепляемый на валу привода и винтовой съёмник, стягивающий с него шарнир.

Иногда в качестве рабочей резьбы этого съёмника используется имеющийся хвостовик наружной обоймы с навинчиваемой на него штатной ступичной гайкой. Приспособление настолько же внушающее доверие, насколько и неудобное в практической работе.

Суть в том, что граната удерживается на валу пружинным стопорным кольцом, утапливаемым в проточку шлицевой части при давлении со стороны внутренней обоймы. Угол атаки фаски обоймы на кольцо сильно зависит от деформации кольца, наличия смазки и ржавчины, конфигурации фаски.

Часто получается так, что кольцо не утапливается, а наоборот, заклинивает, и чем больше усилие, тем оно сильнее сопротивляется. В таком случае куда эффективнее работает резкий удар, чем даже значительное давление, развиваемое резьбой съёмника.

Да и вся процедура установки приспособления в ограниченном пространстве отнимает много времени. Но иногда оно действительно работает, попутно предотвращая передачу нагрузок на соседний шарнир.
