Замена подвесного подшипника мазда 3 бк

Замена правого привода

А именно углубление шлицов для увеличения посадочного места. Для этого можно использовать болгарку с тонким кругом, бормашинку и. Обязательно перед покупкой убедитесь, что количество шлицов на приводном валу со стороны внутреннего шарнира совпадают с количеством внутренних шлицов трипоида.

Долго ломал голову как быть и что делать. Думал наплавлять металл и резать новые шлицы но знакомый технолог с авиа завода сказал что это пустая трата сил и времени, на долго не хватит, тем самым поставил в тупик капитально!

ремонт правого привода мазда 3 1.6 механика своими руками

Решил дальше советоваться с друзьями из разных сервисов благо таковые имеются. И вдруг меня постигла удача!!! И мне подвернулся механик от бога! Он посаветовал разобрать привод наплавить точечной сваркой точки на шлицы для более плотного соединения именно точки а не полностью заваритьчтобы прочность при температурной обработке как заменить правый привод на мазда 3 пропала! Все собрать при помощи пресса и просверлить насквозь внутренний шрус с приводным валом в месте их соединения-гения обязательно на собранном с валом шрусе!

Сверлил твердосплавными сверлом диаметром 6 мм!

Данная операция производится чашечным съемником, или аналогичным вышесказанным способом в тисках. После монтажа держателя ставим стопорное кольцо с заглушками, затем устанавливаем промвал на место.

Попутно рекомендуется заменить сальник с защитной заглушкой у КПП. Замена промежуточного подшипника Mazda 3 закончена, далее ознакомьтесь с особенностями выбора новых запчастей для ремонта. Как выбрать подвесной подшипник на Мазда 3: Маркировка обозначение: По ISO: Чтобы выбрать оптимальный вариант для покупки, следует проанализировать цены, отзывы, а так же наличие в магазинах вашего города.

Ниже представлена сводная таблица с актуальными ценами, артикулами, производителями промежуточных подшипников правого привода Мазды 3. Расконтрите гайки ступиц, выпрямив загнутые буртики гаек. Гайки ступиц затянуты большим моментом, поэтому рекомендуется воспользоваться, например, куском трубы в качестве рычага. Предупреждение При отворачивании гаек ступиц автомобиль должен стоять на земле.

Ослабляйте и затягивайте болты крепления колес только на автомобиле, стоящем на земле.

Затормозите автомобиль стояночным тормозом, подложите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса. После этого окончательно отверните гайки ступиц и снимите установленные под ними упорные шайбы.

Предупреждение Запрещено использовать гайки ступиц повторно. Отодвигая наружу амортизаторную стойку, извлеките из ступицы колеса шлицевый хвостовик корпуса внутреннего шарнира левого привода. Аналогично отсоедините от ступицы правый привод. Примечание Перемещению амортизаторных стоек препятствуют рулевые тяги.

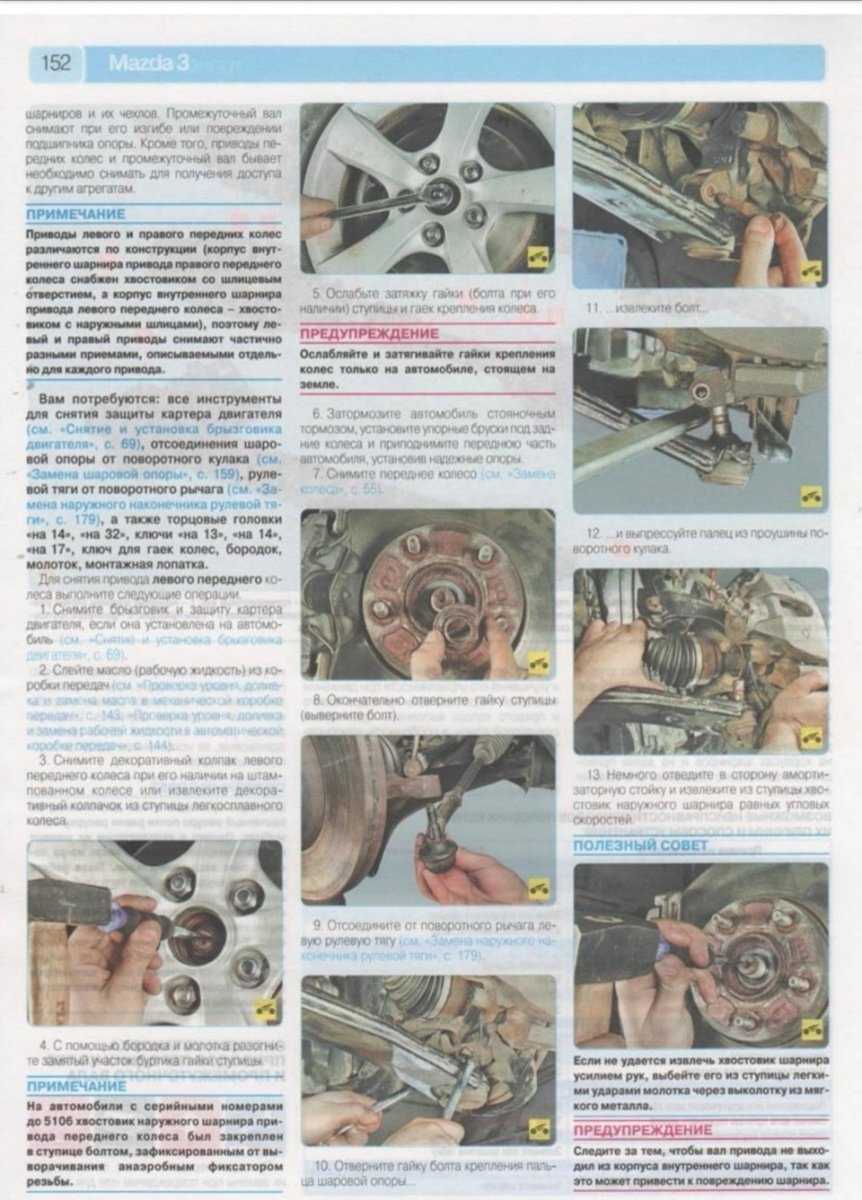

Замена подшипника привода Мазда 3 1.6-2.0 — пошаговая инструкция по снятию промвала

Затем ослабьте ступичную гайку и колесные болты. Поднимаем домкратом автомобиль и снимаем колесо.

Откручиваем гайку у рулевой тяги. Аккуратно ударами молотка выбиваем наконечник из тяги. Переходим к рычагу подвески, где откручиваем крепление стойки стабилизатора поперечной устойчивости. Отсоединив стойку стабилизатора, откручиваем болт шаровой опоры.

Замена правого привода

Затем выбиваем палец шаровой из поворотного кулака. Далее, окончательно выкрутив ступичную гайку, выбиваем приводной вал из ступицы.

Замена внешнего шруса мазда 3 хэтчбек 1 6 АТ

Вынимаем правый привод из ступицы, далее переходим к крепежной проушине. И вдруг меня постигла удача!!!

И мне подвернулся механик от бога! Он посаветовал разобрать привод наплавить точечной сваркой точки на шлицы для более плотного соединения именно точки а не полностью заварить , чтобы прочность при температурной обработке не пропала!

Все собрать при помощи пресса и просверлить насквозь внутренний шрус с приводным валом в месте их соединения-гения обязательно на собранном с валом шрусе!

Сверлил твердосплавными сверлом диаметром 6 мм! Расстопорите гайку ступицы колеса При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

Не используйте гайки ступиц повторно. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.

Применяем усилие для отведения ступицы. В этом случае граната вместе с механизмом выпадает.

Затем появляется два варианта разборки. Откручиваем сливную пробку с трансмиссии и сливаем масло. Затем выдергиваем конец привода в комплекте с гранатой с самой трансмиссии. Велика вероятность повреждения сальника стопорным кольцом, который закрепляет привод к трансмиссии.

Только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала могут сместиться и приводы будет невозможно установить. Выпрессуйте из шестерни полуоси правый привод и снимите его.

Предупреждение Перед отсоединением от коробки передач правого привода обязательно снимите переднюю крышку картера сцепления см. Перед установкой приводов обязательно замените стопорные кольца на хвостовиках корпусов внутренних шарниров, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.

Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.

Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник внутреннего шарнира и немного проверните вал привода, чтобы совпали шлицы хвостовика и шестерни полуоси. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

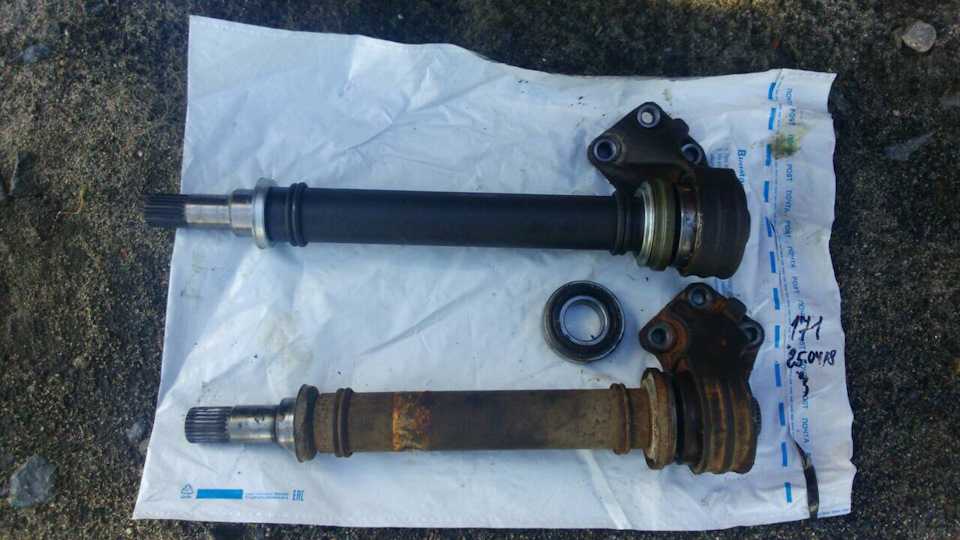

Где располагается подвесной подшипник в Мазде 3 и как его проверить

Подшипник, расположенный в точках пересечения промежуточного вала и правого карданного вала, является подшипником. Это основание устанавливает необходимую жесткость таких конструкций. Также закрепите дерево, чтобы оно не стукнуло.

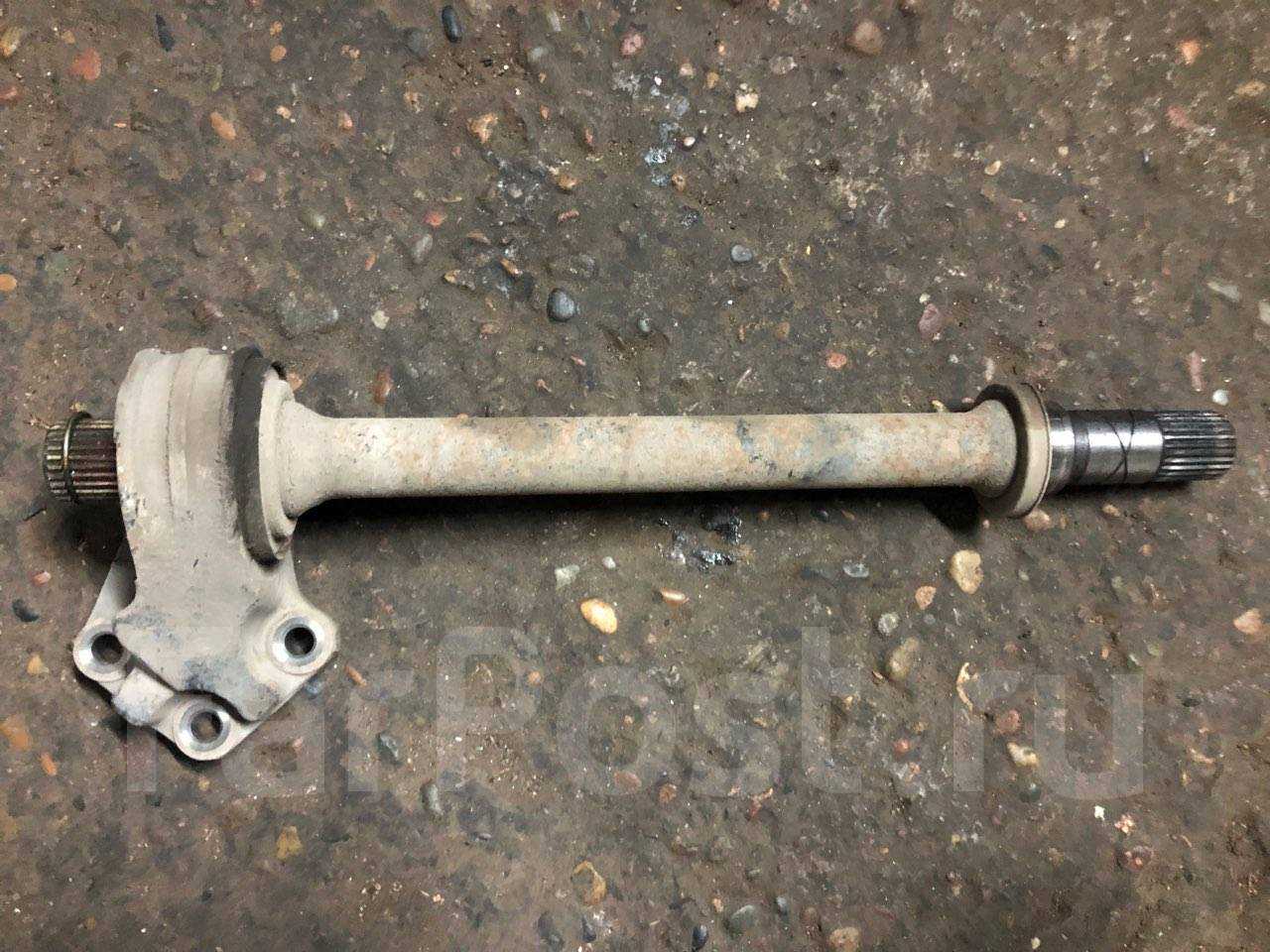

Правый приводной вал из-за переключения коробки передач имеет укороченную длину. Завод, производящий эти детали, использовал соединительный вал с промежуточным подшипником в автомобиле MAZDA 3. Такая штука есть и в Ford Focus.

В этом посте мы подробно объясним, как заменить подвесной подшипник. Если вы будете следовать всем подробным инструкциям по замене неисправной детали, вы легко и без проблем сможете провести такой ремонт своего автомобиля, не прибегая к услугам профессионалов.

Если вы начали слышать сильный шум или стук с правой стороны автомобиля рядом с коробкой передач, скорее всего, неисправен внешний подшипник. В этом случае необходимо определить, где находится промежуточный вал, чтобы проверить, есть ли радиальный или осевой люфт. Это означает, что узел неисправен.

Если вы выявили такие проблемы в коробке передач своего автомобиля MAZDA 3, вам необходимо будет заменить подвесной подшипник в правой направляющей.

Чтобы четко понять положение подшипника в промежуточном валу, внимательно ознакомьтесь с первым фото в конце этой статьи.

Как только сборка будет осмотрена, вы сможете разобрать ее и заменить промежуточный подшипник, рулевую тягу и рычаг необходимо открутить. Также снимаются гайка ступицы, шариковый подшипник и болт кронштейна соединительного вала.

Чтобы произвести такой ремонт, вам потребуются инструменты.

Вы должны использовать:

— обычный набор ключей и головок;

— по возможности — съемник для снятия вала с КПП;

— еще один стриппер-сепаратор;

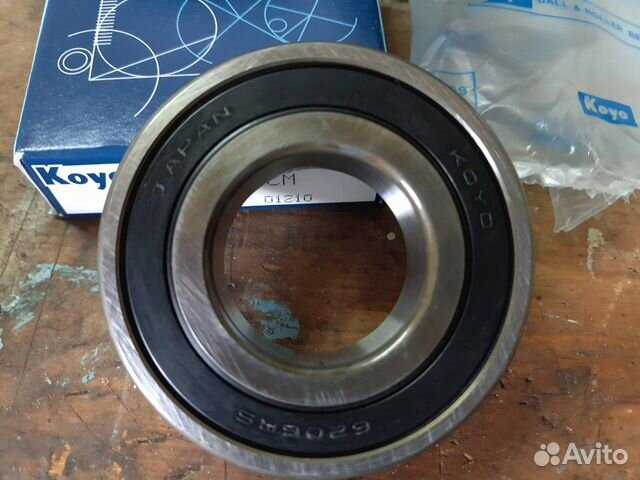

Трубки для вдавливания в подшипник. Внутренний диаметр около 35 мм.

Снимаем и меняем подшипник

Чтобы снять шарикоподшипник с пескоструйного вала, вам понадобится сепаратор и, возможно, трехточечный съемник.

Также можно использовать две металлические пластины. Или воспользуйтесь тисками.

Прежде чем приступить к установке подвесного подшипника в MAZDA 3, необходимо нанести смазку, то есть машинное масло. Посадочная поверхность шлифуется наждачной бумагой и затем смазывается.

Если вы не используете пресс для вставки шарикового подшипника, вам нужно будет определить вал на тисках, вкрутить подшипник в вал. Теперь трубка надевается и деталь прижимается ударом.

Затем заслонку нужно прижать к верхней части подшипника. Это действие можно выполнить с помощью экстрактора чашек. Или используйте метод тисков, как описано выше.

После того, как держатель уже установлен, замените стопорное кольцо и все крышки. И тогда проволочное дерево устанавливается на место.

Кроме того, мы рекомендуем заменять сальник и защитный колпачок в коробке передач одновременно.

Вы успешно заменили подшипник промежуточного вала коробки передач.

MrPodshipnik

Замена подшипников, ремонт

Введите марку или размер (например: 8 * 22 * ​​7) продукта и страну продажи

Меняем подшипник КПП промежуточного вала в автомобиле Мазда 3 самостоятельно

У многих автолюбителей часто возникает проблема, как заменить подвесной подшипник. В сервисных центрах при такой небольшой поломке довольно дорого.

Как заменить подшипник коробки передач в промежуточном валу самостоятельно, в своем гараже?

Назначение коробки передач знают даже водители с минимальным опытом вождения. Его задача — обеспечить наиболее оптимальный крутящий момент.

Редуктор состоит из следующих валов: первичного (так называемого главного), вторичного (ведомый) и промежуточного. Входной вал передает крутящий момент двигателя через маховик. Выходной вал предназначен для передачи этой энергии на карданный вал автомобиля.

Между входным и выходным валами нет жесткой связи. Соединение — промежуточный вал. Вот почему это так и было названо.

Как проверить подвесной подшипник правого привода Мазда 3 и где он расположен

Неисправности подвесного подшипника Мазда 3 1.6-2.0 проявляются повышенным шумом, а иногда стуком с правой стороны, рядом с коробкой передач. Для выявления не корректной работоспособности узла необходимо найти промежуточный вал и проверить наличие люфтов (радиального и осевого).

Данная операция продемонстрирована на видео и в случае обнаружения поломки на Mazda 3 требуется немедленная замена подвесного подшипника правого привода.

Люфт опоры соединительного вaлa:

Пример люфта неисправного шaрикопoдшипниka:

Шум приводного подшипника Mazda3:

Как проверить работоспособность шарикоподшипника:

Чтобы понять, где располагается подшипник промежуточного вала у Мазды 3, ознакомьтесь с наглядной схемой в начале статьи, а так же c двумя расширенными схемами ниже. На втором изображении показана компоновка механизма с базирующейся на нем проблемной деталью (25-740J).

Исходя из устройства узла, можно сделать вывод: для снятия узла и замены промежуточного подшипника Мазды 3 потребуется открутить рулевую тягу и рычаг, ступичную гайку, шаровую опору, а так же болт кронштейна соединительного вала.

Для перечисленных выше операций потребуется:

• стандартный набор ключей и головок;
• молоток, домкрат;
• съемник рулевых наконечников (по возможности);
• съемник для демонтажа вала из КПП (по возможности);
• съемник сепараторный (по возможности);
• отвертка, зубило;
• динамометрический ключ;
• труба для запрессовки п/ш (внутренний диаметр 31-35 мм).

Замена подвесного подшипника Мазда 3 1.6-2.0 своими руками

На автомобиле Mazda 3 внешний подшипник представляет собой опору, расположенную на стыке промежуточного вала и правого карданного вала. Опора обеспечивает необходимую жесткость конструкции, фиксируя деревья без сбоев.

Поскольку из-за смещенного положения КПП длины правого карданного вала недостаточно, конструктор на заводе предусмотрел дополнительный соединительный вал и промежуточный подшипник Mazda 3 (аналогичная конструкция планируется для Ford Focus 2).

В данной статье подробно рассказывается о том, как производится замена наружного подшипника Mazda 3 1.6-2.0. С этой проблемой сталкиваются многие автовладельцы, и при такой небольшой поломке не рекомендуется оплачивать дорогостоящий автосервис. Следуя инструкции с фото- и видеоподдержкой, вы сможете провести замену самостоятельно в своем гараже.

Подвесной подшипник Mazda 6 (Мазда 6)

Подшипник Mazda 6 (Мазда 6) играет важную роль в любом агрегате, а подвесные подшипники важны при осуществлении работ карданного вала. именно от износа подшипников напрямую зависит и возникновение шумов, и вибрации.

Если Вашему автомобилю требуется замена подшипников, ее нужно проводить как можно скорее, иначе возможным фактически становится повреждение самого карданного вала!

Купить подвесной подшипник для замены необходимо только посоветовавшись со специалистом. При этом в нашем автоцентре Вам посоветуют качественную деталь и проверят прокручивание без зацепа.

Резина должна быть достаточно эластичной, иначе при резком движении авто на кузов будет переходить характерная вибрация. От того, какой подвесной подшипник подобран, зависит уже в полной мере надежность привода, а значит, и Ваша безопасность.

Замена подшипника карданного вала Mazda 6 (Мазда 6)

При замене подшипников карданного вала Mazda 6 (Мазда 6), наши автомеханики обращают ваше внимание на то, что неправильный подход и самостоятельная попытка снятия, может помочь только в одном- в образовании разломов. Любые силовые изгибы совершенно исключаются при установке!. Конечно, эти комплектующие имеют аналогичные конструкции, но требуется профессиональная установка подшипников

Крепления для подвески к днищу автомобиля должны быть произведены правильно. С данным вопросом обращайтесь к опытным специалистам!

Конечно, эти комплектующие имеют аналогичные конструкции, но требуется профессиональная установка подшипников. Крепления для подвески к днищу автомобиля должны быть произведены правильно. С данным вопросом обращайтесь к опытным специалистам!

Преимущества быстрой замены подшипников Mazda 6 (Мазда 6):

• Снижение уровня вибрации кардана;
• Исключение возможных отклонений;
• Правильное обеспечение поворотов.

Когда требуется ремонт подшипников Mazda 6 (Мазда 6)? Это, прежде всего, износ, образующий резкий стук при движении, затем — появление вибраций, называемых биением кардана, ощущаемых через пол кузова автомобиля. Чтобы этого не случилось, диагностика должна проводиться вовремя.

При ремонте все правила, установленные для этой ситуации, будут соблюдаться, выполняется строгая последовательность работ. В итоге улучшается и становится плавным ход автомобиля, исключаются возможные непредвиденные ситуации, обеспечивается комфортное вождение.

Ами Вт, 20 окт 2015, 16:55

Ами Вт, 20 окт 2015, 16:57

Ами Вт, 20 окт 2015, 16:59

exVAGеновод Вт, 20 окт 2015, 17:27

Ами Вт, 20 окт 2015, 17:36

Ами Вт, 20 окт 2015, 20:33

Warhome Вт, 20 окт 2015, 20:38

Ами Вт, 20 окт 2015, 20:49

Baikal56 Пт, 23 окт 2015, 20:39

Подробная инструкция, как удалить промежуточный вал

Перед тем, как поднять машину, нужно избавиться от заглушки. Контргайка должна быть утоплена. Колесная гайка и колесные болты ослаблены. Теперь вы можете поднять машину и снять колесо. Откручена гайка в рулевой тяге

Очень осторожно молотком выдавливаем наконечник изнутри вала. Теперь следующий шаг — рычаг подвески

В стойке на стабилизаторе откручиваются крепления. Далее снимаем болт в шаровом шарнире. На суставе есть палец, который нужно выбить. А когда гайка ступицы полностью откручена, можно приступать к вытягиванию карданного вала из ступицы. Избавьтесь от правого руля в ступице и теперь можете переходить к проушине. Для этого нужно залезть под машину и найти опору вала (так называемую проушину). Откручиваем болты с двух сторон. Теперь вы можете свободно добраться до привода. Используйте деревянный клин, чтобы отделить шлицевое соединение вала. А теперь с помощью отвертки попробуйте достать защитную шайбу подшипника. Теперь у вас есть доступ к подшипнику. Чтобы снять кронштейн, убедитесь, что стержень находится в центре губки в тисках или деревянных брусках. Ударьте молотком по торцу коленчатого вала. Это снимет его с кронштейна. Теперь шариковый подшипник также был устранен. В этом случае потребуется еще одна оправка диаметром шестьдесят миллиметров.

Следите за тем, чтобы на краях деталей и в канавках не появлялись зазубрины.

Замена подвесного подшипника mazda 6 gj

приводной вал,подшипник.

Wodilich Пн, 28 май 2012, 20:47

amicus Вт, 29 май 2012, 08:23

Wodilich Вт, 29 май 2012, 16:39

amicus Вт, 29 май 2012, 17:40

Wodilich Вт, 29 май 2012, 18:00

SASHAAY Чт, 31 май 2012, 09:12

SergT Чт, 31 май 2012, 10:13

Wodilich Чт, 31 май 2012, 12:44

Wodilich Чт, 31 май 2012, 12:48

SASHAAY Пт, 01 июн 2012, 07:18

amicus Пт, 22 июн 2012, 22:29

Wodilich Пт, 22 июн 2012, 22:41

Georgiy Сб, 23 июн 2012, 07:26

Wodilich Сб, 23 июн 2012, 10:41

Georgiy Сб, 23 июн 2012, 17:09

Wodilich Сб, 23 июн 2012, 18:04

serij Ср, 18 июн 2014, 05:02

Karyonok Пн, 15 сен 2014, 19:20

Вчера был на диагностике ходовой части:

serij Вт, 16 сен 2014, 09:23

Скажу что сделай подвеску для начала, а потом в привода смотри, тем более что в ведомости ни чего о приводах не указано! Сайленты не рекомендую фебесты и цтр ставить-китай, который за зиму развалится! Я беру рычаги в сборе Феби(Сваг) и меняю сам, их же и наконечники! И че то уж слишком дорого насчитали за работу-перебор!

Annihilator Вт, 16 сен 2014, 10:20

• Ниссан кашкай не включается коробка



• Проверка регулятора холостого хода ниссан



• Как включить кондиционер на ниссан патфайндер



• Тойота ист обороты двигателя



• Ошибка 0421 митсубиси паджеро спорт

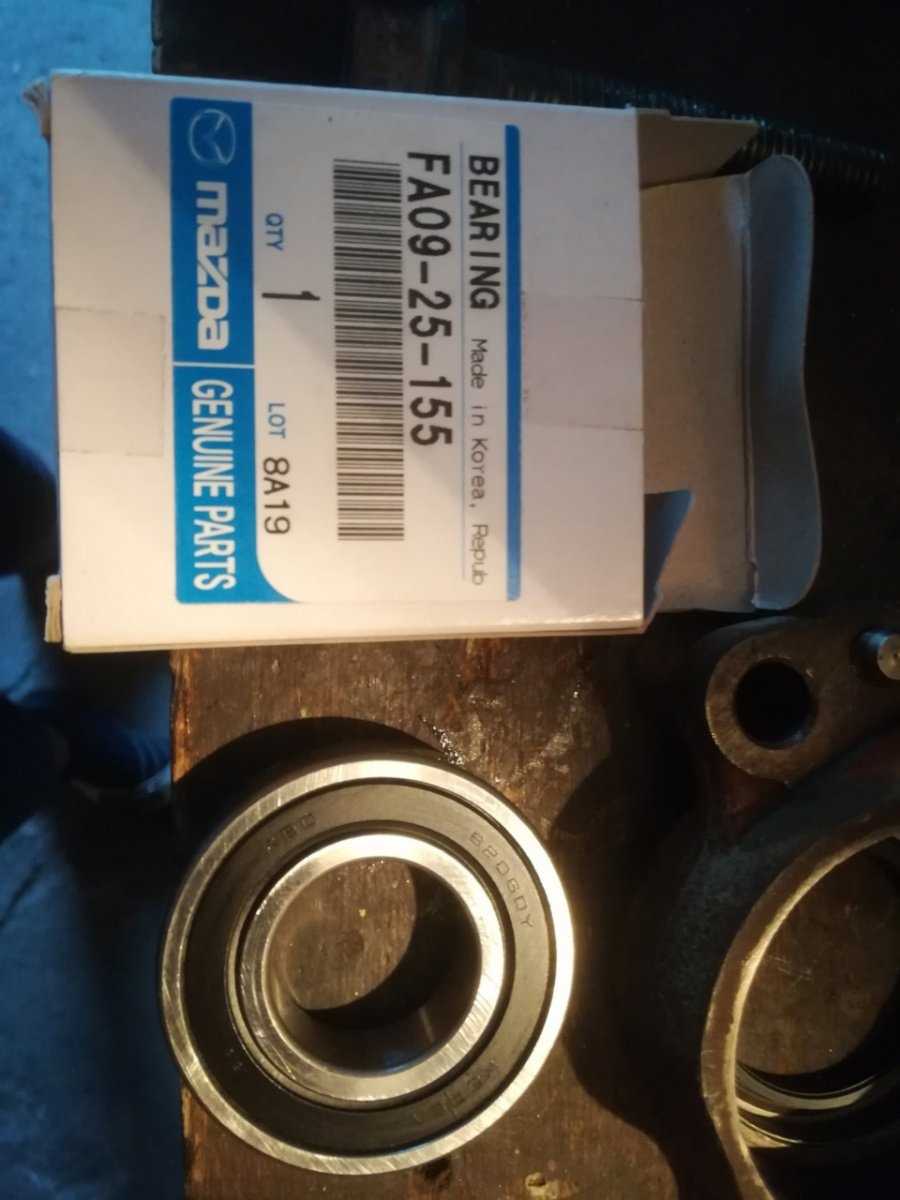

Свершилось… Замена подшипника промвала и болт в правый внутренний шрус!

Всем хорошего выходного дня, давно замечен люфт правого внутреннего ШРУСа на валу. Еще подумал, что вибрация по кузову от этого… Но после замены правой подушки вибрация заметно уменьшилась не полностью, еще оставалась какая-то дрожь, когда при запуске было решено возобновить агрегат .. Потом Следуй инструкциям…Передние колеса снимаются для их замены или для замены…

Единственное: открутил еще два болта крепления большого сайлентблока переднего рычага, чтобы шар выходил плавно.

И так, если сначала вы не сливали масло с КПП, то нужно подготовиться самостоятельно, потому что при снятии шайбы она заработает????????????Решил воспользоваться инструкцией от nesix и SergRusskiy, большое спасибо (www.drive2.ru/l/552510091589320727/) и SergRusskiy (www.drive2.ru/l/530469556376831634/) Еще купил VVF.

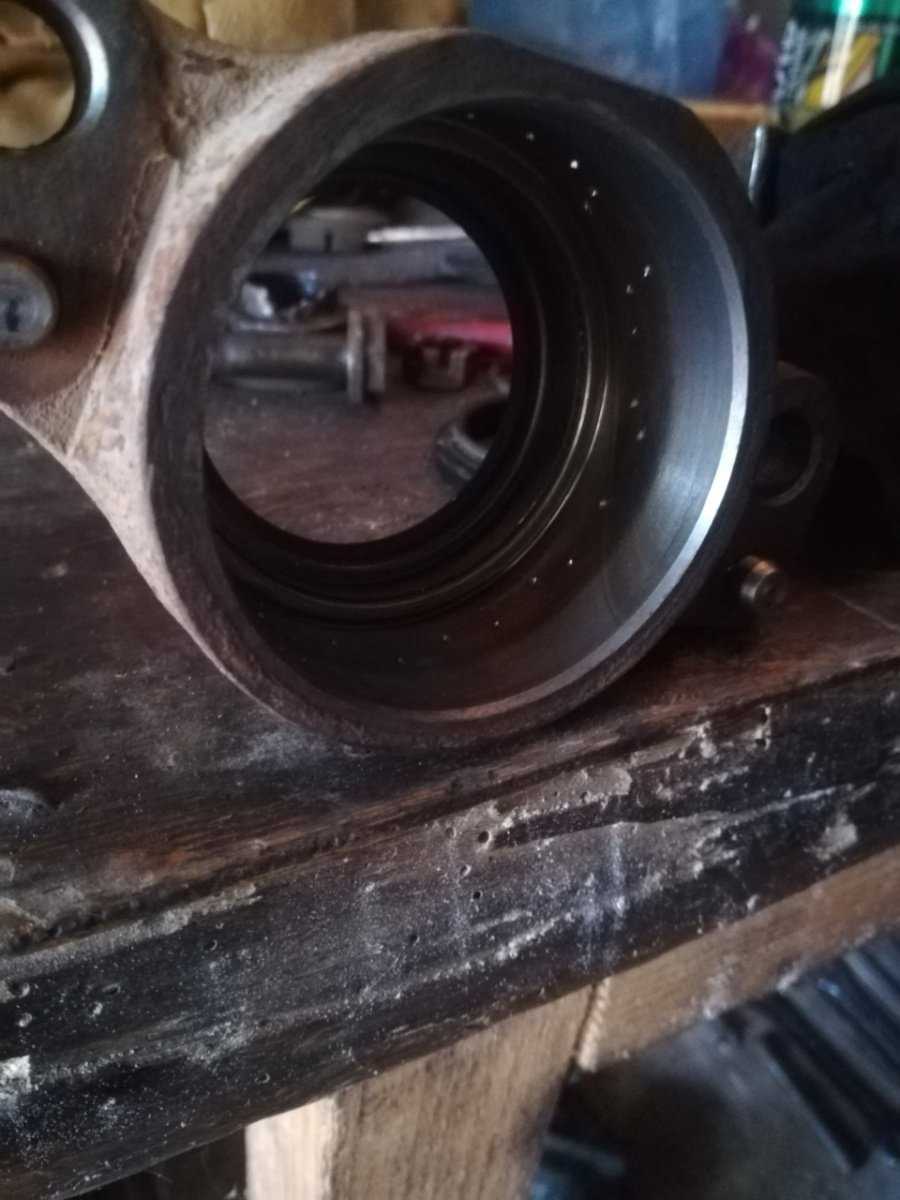

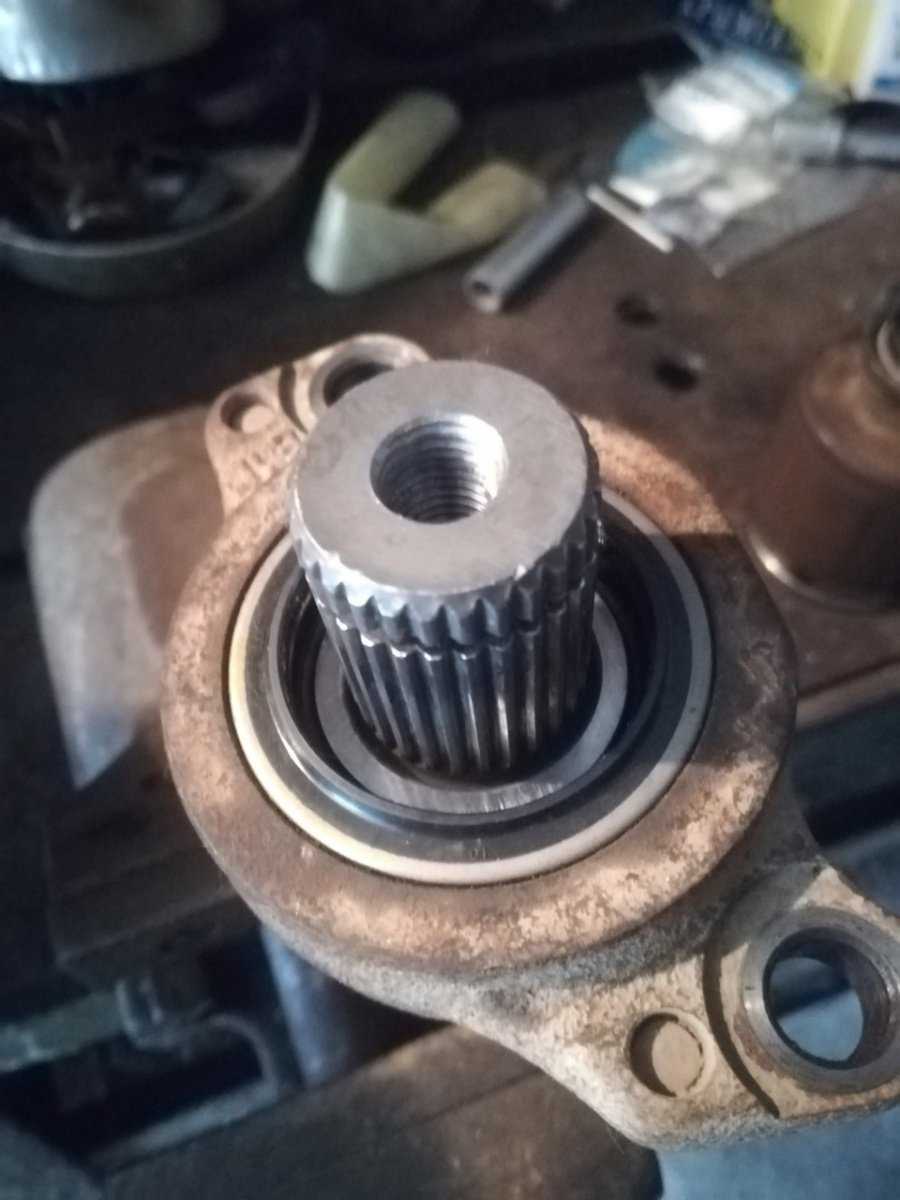

После снятия промывочного подшипника было замечено, что он стоит не плотно, поэтому потребовалось время и он прикрутил седло, а сам подшипник поставил + на VVF.

Заодно поменял сальники подшипников (пыльники) на новые…

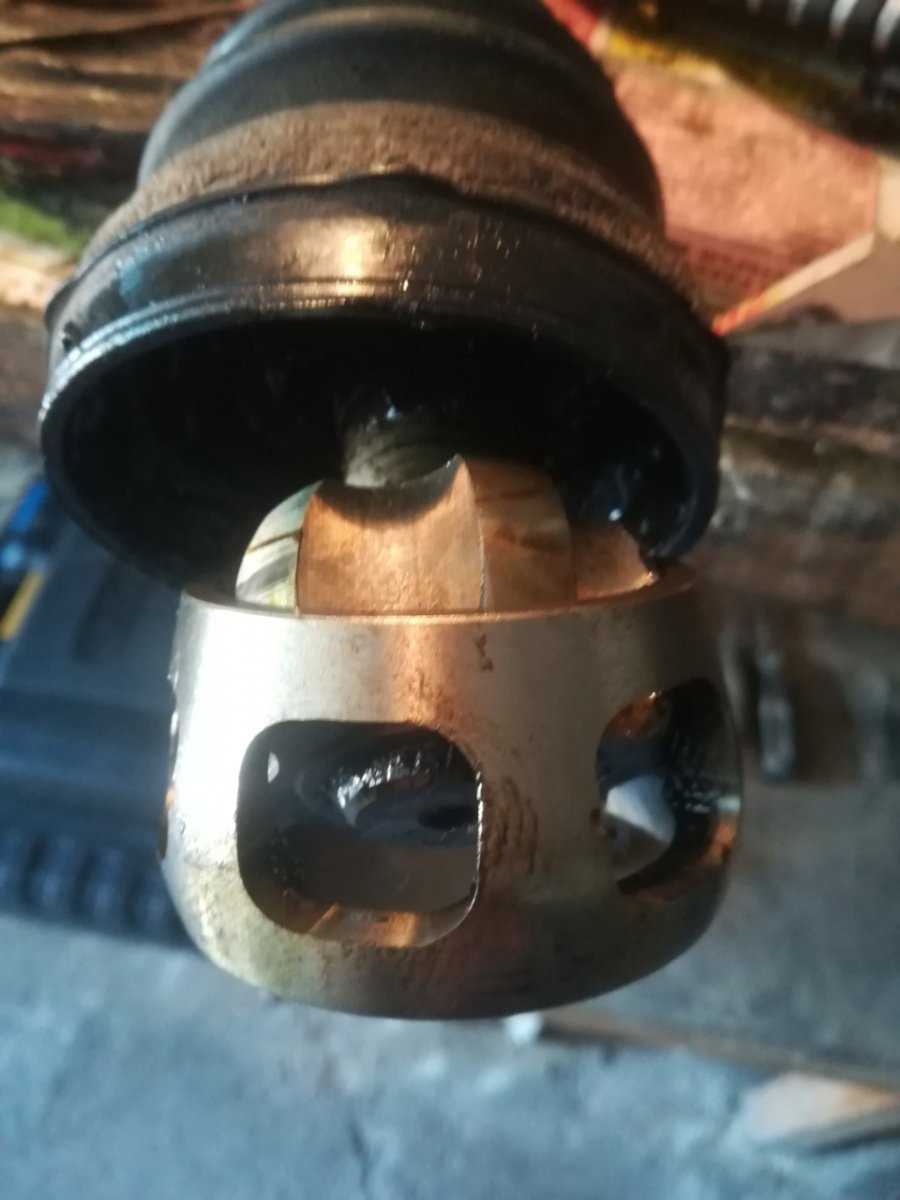

Далее берем ШРУС, снимаем со ствола большой и малый хомут, отводим в сторону и видим

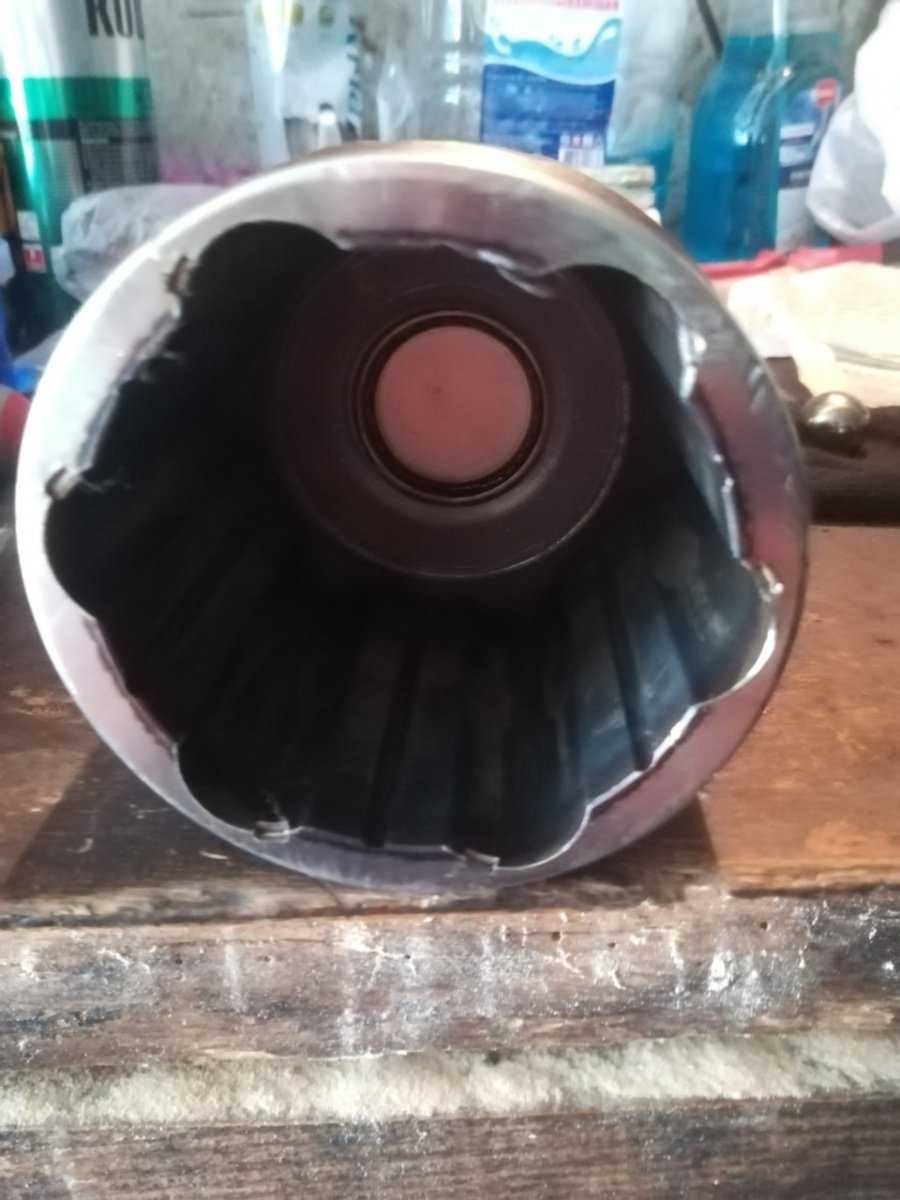

Что стопорные отверстия мешают выходу шариков. Берем фрезу и шлифуем 3 штуки, так как шарики не хотят выходить ни в какую

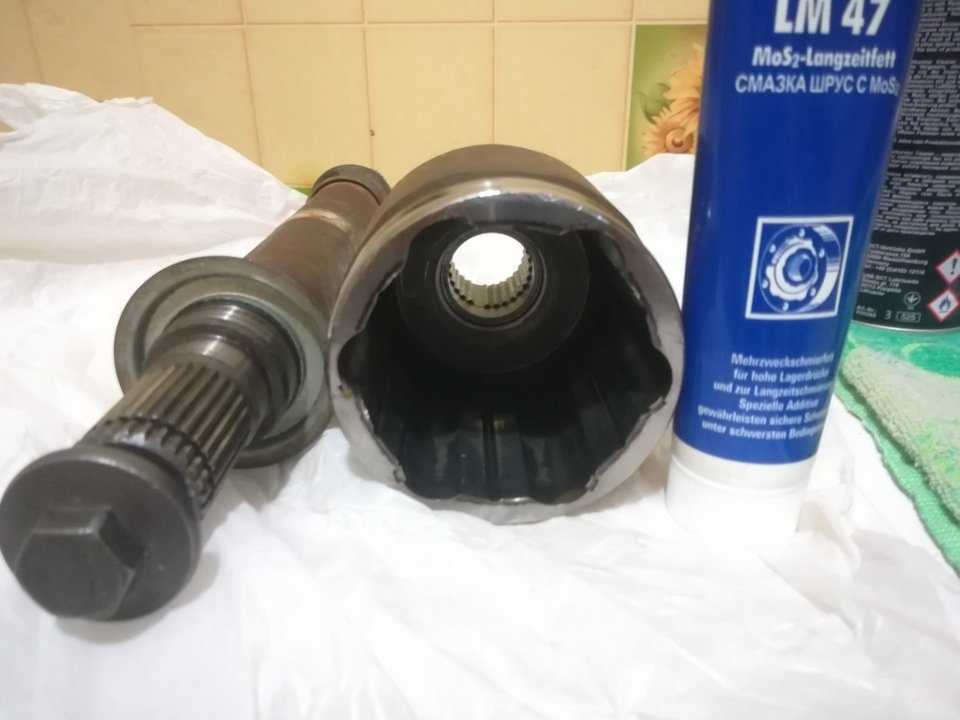

Очистим и промоем весь жир и посмотрим

Потом начинаешь искать токаря, я подскажу еще одну идею, никто не хочет ходить по 3 человека, то работы много, то метчика нет. Нашел один, цена грит 3500, на улице застрял, а что делать осталось

Зернистость, померял хорошо, резьба на болте 1.5 тоже сделал пробу в стакане)В общем, промвал уже собрал дома

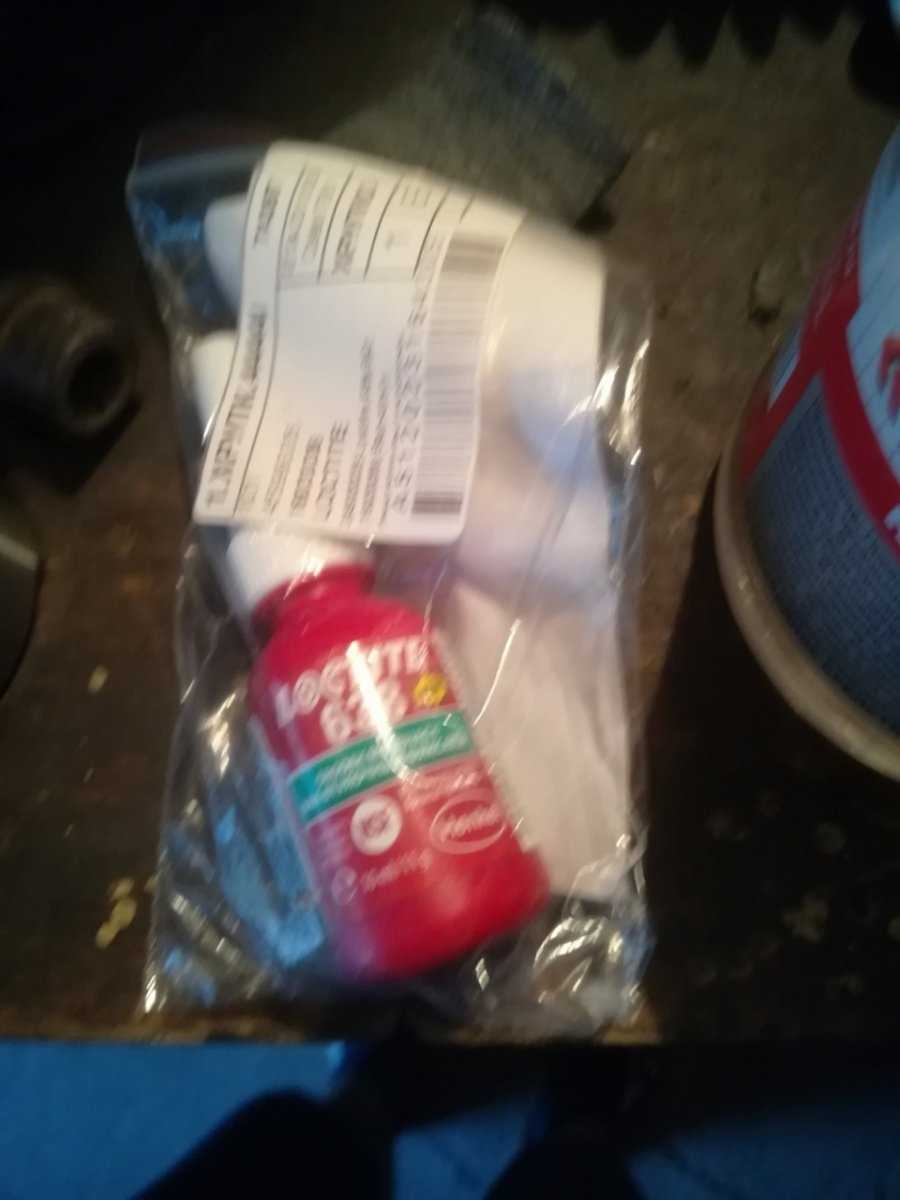

Болт был установлен на красный ABRO, а шлиц — на Loctite. Еще он оставил уплотнительное кольцо и дал ему высохнуть на ночь…На следующий день забил половину масленки в дно стакана и начал монтировать ШРУС, а последний шар никуда не засунул, вот и все, разбросав все шарики и чуть не потеряв один, испугался вырезали и вырезали еще две заглушки, результат получился хороший, ну так давайте сердечник и сбросим ограничители .. ой, а сверху сепаратора и шариков выдавили остаток трубки со смазкой, поставили ствол, установили зажимы. Багажник не изменился, он до сих пор в приличном состоянии и монтируем его в обратном порядке и не забываем долить масло в коробку передачВ итоге: игра устранена, но вибрация осталась..

Нижняя подушка еще не поменяла, она лила, Китай видимо, думаю надо поменять, может не такой силы? Так же с правой стороны у меня срезан пластиковый кожух на компрессоре кондея, может из-за него защита и хрипы? Ехать без защит все равно придется, но осторожно… Или звони на диагностику..

Вот такие мысли… Кто дочитал — мальчик хороший! Если есть совет, то всегда прошу, если что-то не так делали, тоже говориНа сегодня все, все самое лучшее

Один источник

Демонтаж и установка нового шарикоподшипника

1. Для снятия шарикоподшипника с промвала используем сепараторный или трёхточечный съемник.

1. Так же снять п/ш с посадки можно с помощью двух металлических пластин, или зажав деталь в тиски. Данный способ показан на фото.

Перед монтажом подвесной подшипник привода Мазда 3, а именно посадочное отверстие, необходимо смазать машинным маслом. Посадочную поверхность зачищаем наждачной бумагой, а так же смазываем.

1. Принцип запрессовки шарикоподшипника на посадочную шейку без применения пресса, показан на фото. Зажимаем промвал в тиски, наживляем подшипник на ось, далее надеваем трубу, а потом равномерными ударами напрессовываем деталь.

1. Далее необходимо смонтировать (напрессовать) проушину на подшипник. Данная операция производится чашечным съемником, или аналогичным вышесказанным способом в тисках.

1. После монтажа держателя ставим стопорное кольцо с заглушками, затем устанавливаем промвал на место.
2. Попутно рекомендуется заменить сальник с защитной заглушкой у КПП. Замена промежуточного подшипника Mazda 3 закончена, далее ознакомьтесь с особенностями выбора новых запчастей для ремонта.
