Что делать если заглушки коленвала упали в коленвал?

Раз заглушки коленвала упали в коленвал, их надо высверливать вставляя сверло в это отверстие, и желательно сверло подобрать с диаметром отверстия. И скорей всего Вы пытались выбить заглушки по совету расточника коленвала.

Как-то растачивал коленвал и расточник мне говорит, теперь надо выбить заглушки почистить канал и забить новые. Говорю ему, я сейчас привезу тебе новые заглушки, выбей и почисть, и забей новые так чтобы ты мог дать стопроцентную гарантию что, забитые тобой заглушки не вывалятся под давлением масла. На что он мне сказал, это работа моториста, пусть он так сделает, говорю ему, раз ты не можешь это сделать то и нечего давать советы, моторист и сам знает, что делать с коленвалом.

Дам совет, без сильной необходимости, не трогайте заводские заглушки коленвала, так как их вдавливает специальный станок на заводе, а забив в ручную, есть опасность, что они вылетят под давлением масла.

Но если выбили заглушки с коленвала, то правильно забить их так, не бейте в центр заглушки, так как заглушка вытянется и ослабнет, возьмите оправку по диаметру заглушки или чуть больше, и вбивайте, удаляя по краям заглушки.

Промыли коленвал как описано выше, и этого вполне достаточно, и когда начнете ездить на хорошем масле, даже если в коленвале есть небольшой черный нагар, он постепенно отмоется без вреда для двигателя.

Один раз у меня был случай, собирал движок ВАЗ 2109, стал промывать коленвал, а одна шейка была очень сильно забита что бензин при промывки с коренной шейки еле проходил в шатунную. Тут задумался, что придется выбивать заглушку коленвала, и нагар высверливать, но решил попробовать продуть компрессором, с одной стороны коренной шейки забил деревянный чопик, а в другое отверстие коренной шейки плотно приставил шланг высокого давления от компрессора, с выстрелом вылетела пробка из нагара из шатунной шейки, и канал продулся. Так я продул забитый коленвал.

Если у Вас нет компрессора, то можно проехать до любой шиномантажки и там продуть коленвал.

Итог, только в очень крайних случаях выбивайте заводские заглушки с коленвала, если полностью забит канал и не помогает продувка, также постарайтесь забить заглушку так, чтобы ее не выдавило давлением масла.

В каких случаях нужна замена

Полукольца — материал расходный. При истирании их нужно заменять. Иначе постепенно увеличивающийся горизонтальный люфт шатунной опоры ещё больше ускорит поломку. Детали окончательно износятся и перестанут выполнять свои функции. А это уже грозит поломками в поршневой группе. Бывает и так, что от сильного люфта коленчатой детали ломается блок цилиндров. Поэтому замена полуколец коленвала должна проводиться вовремя, как только появляется симптом.

Вторая опасность износа — без стопорных шайб вал начнёт шлифовать крышку опоры, которая отлита вместе с БЦ. Заметное повреждение блока, крышки — это дополнительный, но обязательный ремонт

Поэтому так важно своевременно устранять поломку, а вернее износ стопорных деталей. Например, при стачивании соседних зон БЦ установка полуколец коленвала закончится быстрым их истиранием

Хорошо, что не очень заметные повреждения шеек устраняются расточкой, а посадочного места — зачисткой шабером

Большой осевой зазор удастся компенсировать уже ремонтными шайбами, толщина которых больше стандартных на 0,127 мм

Хорошо, что не очень заметные повреждения шеек устраняются расточкой, а посадочного места — зачисткой шабером. Большой осевой зазор удастся компенсировать уже ремонтными шайбами, толщина которых больше стандартных на 0,127 мм.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Набор инструментов для ремонта

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

1. Сначала запрессовывается опорный подшипник первичного вала.
2. Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.
3. Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

Замена изношенных деталей

Коренные и шатунные шейки нужно смазать моторным маслом.
Теперь коленвал следует уложить в блок.

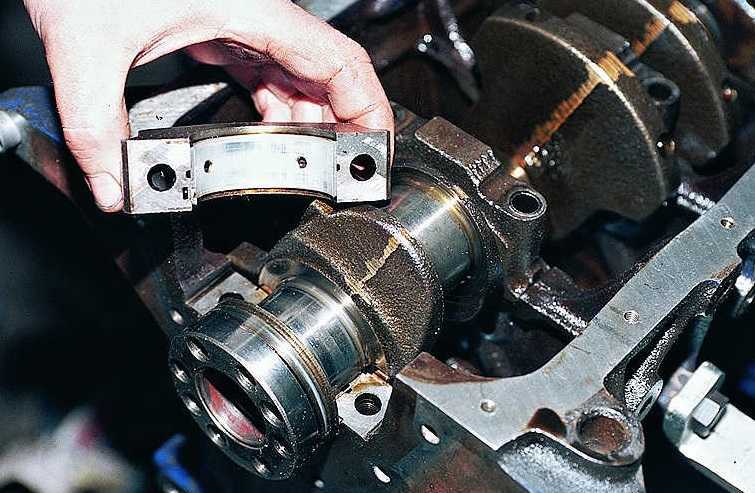

По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.
Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.
Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.
Затем нужно установить задний сальник коленчатого вала.
Далее на блок устанавливается поддон картера двигателя.
При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.
Затянув переднюю крышку, можно устанавливать шкив коленвала.
Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.
Затем нужно отрегулировать натяжение цепи.
Далее устанавливаются метки на распредвале и коленвале.
Затем монтируются оставшиеся детали и узлы двигателя.
После установки ремня генератора необходимо отрегулировать его натяжение.
На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

Полукольцо опорное коленвала: надежный упор коленчатого вала

Нормальная работа двигателя возможна только в том случае, если его коленчатый вал не имеет значительного осевого смещения — люфта. Стабильное положение вала обеспечивают специальные детали — упорные полукольца. О полукольцах коленвала, их типах, конструкции, выборе и замене — читайте в этой статье.

Что такое опорное полукольцо коленвала?

Упорные полукольца коленчатого вала (опорные полукольца, шайбы коленвала, полукольца упорного подшипника коленвала) — специальные подшипники скольжения в виде полуколец, устанавливающие рабочее осевое смещение (люфт, зазор) коленчатого вала двигателя внутреннего сгорания.

В двигателях внутреннего сгорания остро стоит проблема трения, особенно актуальная для коленчатого вала — в обычном четырехцилиндровом двигателе вал имеет как минимум пять опорных точек (коренных шеек) с довольно большой площадью контакта. Еще большие силы трения могут возникать при контакте щек вала с опорами. Чтобы избежать этой ситуации коренные шейки коленвала выполняются более широкими, чем их опоры. Однако такое решение вызывает осевой люфт коленвала, что совершенно недопустимо — осевые перемещения вала приводят к интенсивному износу деталей кривошипно-шатунного механизма и могут стать причиной их поломок.

Чтобы устранить люфт коленвала, на одной из его опор устанавливается упорный подшипник. Данный подшипник отличается от обычного вкладыша наличием боковых упорных поверхностей в виде бурта, съемных колец или полуколец. На щеках коленвала в месте установки данного подшипника выполняются упорные кольцевые поверхности — именно они и контактируют с полукольцами. Сегодня упорными подшипниками оснащаются все поршневые двигатели, при этом все детали имеют принципиально одинаковое устройство и принцип работы.

Как выбрать и заменить полукольца коленчатого вала?

Со временем упорные полукольца, как и любые подшипники скольжения, изнашиваются, вследствие чего увеличивается осевой люфт коленвала. Рабочий люфт (зазор) коленчатого вала лежит в пределах 0,06-0,26 мм, максимальный — как правило, не должен превышать 0,35-0,4 мм. Большой люфт может стать причиной интенсивного износа деталей КШМ, выдавливания сальника коленвала, повышения расхода масла и падения мощностных характеристик мотора. Данный параметр измеряется с помощью специального индикатора, устанавливаемого на торец коленчатого вала. Если люфт превышает максимально допустимый, упорные полукольца необходимо заменить.

При выборе полуколец необходимо учитывать важный нюанс: износу подвергаются не только полукольца, но и упорные поверхности коленчатого вала. Поэтому в новых двигателях при увеличении зазора коленвала обычно приходится менять только изношенные полукольца — в этом случае необходимо приобретать детали номинального размера. А в двигателях с большим пробегом становится заметным износ упорных поверхностей коленвала — в этом случае необходимо приобретать упорные кольца ремонтного размера.

Выбирать новые полукольца необходимо тех же типов и каталожных номеров, что и старые

Важно, чтобы они полностью соответствовали установочным размерам, и имели соответствующее антифрикционное покрытие. Особенно последнее обстоятельство важно для моторов, в которых изначально установлены полукольца с разным антифрикционным покрытием. Например, на многих ВАЗовских двигателях заднее полукольцо — металлокерамическое, а переднее — сталеалюминиевое, причем они не взаимозаменяемы

Например, на многих ВАЗовских двигателях заднее полукольцо — металлокерамическое, а переднее — сталеалюминиевое, причем они не взаимозаменяемы.

Замену полуколец следует выполнять в соответствии с указаниями инструкции по ТО и ремонту автомобиля. На некоторых двигателях для этого необходимо снять поддон и демонтировать нижнюю крышку упорного подшипника, на других моторах придется произвести более серьезную разборку. При монтаже новых колец необходимо соблюдать их ориентацию — антифрикционное покрытие (на котором обычно предусмотрены канавки) должно устанавливаться в сторону щек коленвала.

При верном выборе и монтаже полуколец упорные подшипники будут обеспечивать нормальный люфт коленчатого вала и надежную работу всего двигателя.

Еще в этом разделе

Назначение, где располагаются

Полукольца или полумесяцы, шайбы — называют их по-разному, имеют особое предназначение. Они удерживают коленвал от осевого смещения или продольного люфта. По сути, это подшипники специального типа, устанавливающие необходимый зазор.

В классическом 4-цилиндровом двигателе коленчатый вал имеет минимум 5 опорных точек или коренных шеек. Площадь их контакта достаточно велика. Это увеличивает силу трения, которая становится ещё больше при касании щёчек с опорами. Чтобы минимизировать конструктивный дисбаланс, шейки делаются шире опор. Но такое решение вызывает продольный люфт, что априори недопустимо, так как детали КШМ начинают от этого выходить из строя раньше срока.

Металлические стопоры в виде полумесяца — как раз и есть то самое эффективное решение, позволяющее оставить классическую конструкцию, при этом, исключая осевое смещение. Подшипник этот отличается от стандартного вкладыша наличием боковых упоров или буртиков. Поверхности зон, которыми коленвал соприкасается с ними — также видоизменены. В частности, сделаны под кольцо.

Для снижения продольного люфта подходят также шайбы — неразъёмные кольца, устанавливаемые строго в специально предназначенное для них место. Однако такие стопорные элементы редко используются, так как стопорные подшипники плотнее примыкают к поверхностям, равномернее истираются, более просты для монтажа и съёма. Да и самое главное — шайба устанавливается только на задней коренной шейке, а полумесяцы можно ставить на любую шейку.

Конструктивно стопорный элемент очень прост. Основа из сплошного бронзового или стального материала, на который, в некоторых случаях, наносится антифрикционный защитный слой. Обязательно предусмотрены канавки или выемки для свободного пропуска смазки, а также особые штифты, усиливающие фиксацию.

Упорные полукольца располагают между опорой блока и щётками коленвала. Здесь они в максимальной степени удерживают его от осевого перемещения, люфта. Устанавливают на различных шейках. Например, у ВАЗ-2106 — на 5-м коренном подшипнике, который со стороны маховика первый. А вообще, по такой схеме:

• передний — на третьей или одной из центральных шеек;
• задний — на задней шейке.

Используются при этом либо 2, либо 4 полукольца. Если применяют два, то они ставятся в выемках нижней крышки бугеля. А если четыре — верхней опоры и съёмного бугеля (как на моторах тракторов). Бывают также силовые агрегаты с одним стопорным полумесяцем коленвала или просто шайбой.

Замена задней манжеты

Как правило, вместе с заменой передней манжеты осуществляется замена задней, что значительно предотвращает вероятность ее внезапного разрушения, тем более степень износа сальников практически одинакова, при этом выявить течь заднего сальника намного сложнее. Прежде чем заменить сальник коленвала на ваз 2109 необходимо убедиться откуда происходит течь – с коробки переключения передач или с двигателя автомобиля. К сожалению, данная инструкция в этом случае вам не поможет, так как выявить различие между моторным и трансмиссионным масло можно только экспериментальным путем и имея определенный опыт – по запаху

Да в принципе и не важно – разберем да вычислим «виновника» утечки

• Снимаем маховик двигателя, предварительно открутив болты (в количестве шести штук) крепящих его к коленчатому валу, при этом отверткой удерживаем его от прокручивания (для этого вворачиваем болт крепящий КПП);
• Откручивая последний болт, крепящий маховик, снимаем стопорную пластинку, и затем сам маховик;

Снимаем задний щиток сцепления с его направляющих и откручиваем восемь болтов задней крышки блока двигателя, после чего снимаем ее;

Демонтаж задней крышки

• Демонтируем корпус сальника, аккуратно поддевая при этом его отверткой от блока цилиндров;
• Вытаскиваем из посадочного места старый манжет…;

Вытаскиваем задний манжет

…на его место с помощью оправки диаметром в 99 миллиметров запрессовываем новую радиальную манжету;

Новая прокладка корпуса

Нанеся на рабочую кромку и фланец коленвала тонкий слой моторного масла, устанавливаем корпус манжеты коленчатого вала на место поправляя при этом кромку сальника деревянной лопаткой (показано на фото);

Установка корпуса манжеты на место

На этом процедура замены сальников на ваз 2109 считается законченной. Надеюсь, в данной инструкции все описано и проиллюстрировано достаточно понятно и дополнительного видео не требуется. На это спешу попрощаться, а вам остается лишь собрать все то, что вы разобрали в обратной последовательности и продолжать дальше эксплуатировать своего железного коня.

Причины износа, выпадение полуколец

Бывает, что при разборе двигателя в картерном поддоне обнаруживаются упорные шайбы. На коленвале же, в том месте, где эти детали должны находиться — заметна выработка. Выпадать детали могут из-за следующего:

• недавно провели капитальный, текущий ремонт двигателя, без соблюдения последовательности установки элементов;
• после сборки перепутаны крышки коренных опор;
• сильно износилось заднее полукольцо, так как неправильно установили местами металлокерамические и сталеалюминиевие типы детали — также это происходит при низком качестве упорных полумесяцев, материал которых не соответствует технической документации.

Вообще, основной износ полуколец происходит при выжиме муфты. Особенно на холодный двигатель зимой и долгом простое под светофором с выжатым сцеплением. Таким образом, причина износа может быть связана с недостаточной квалификацией водителя автомобиля.

Дело в том, что выжим сцепления передаёт всю нагрузку от вилки именно на соответствующее полукольцо коленвала. Встречаются даже водители с большим стажем, которые постоянно держат ногу на сцеплении. Но для этого имеется специальная площадка, где левая нога должна отдыхать.

Сборка двигателя автомобиля ВАЗ 2106

Для сборки двигателя автомобиля ваз 2106 вам потребуются: приспособление для запрессовки поршневых пальцев, динамометрический ключ, молоток, приспособление для установки поршней в цилиндры, ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или газовый), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, монтажная лопатка. ПРИМЕЧАНИЕПри сборке поршня с шатуном двигателей ваз 2106, выпущенных до 1990 г., поршень с шатуном должен совмещаться так, чтобы метка «П» на поршне (показана стрелкой) находилась со стороны отверстий для выхода масла на нижней головке шатуна.

На двигателях ваз 2106, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.

4. Сориентируйте поршневые кольца. Установите кольца на остальные поршни. ПРИМЕЧАНИЕПоршневые кольца сориентируйте следующим образом: — замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; — замок нижнего компрессионного кольца — под углом примерно 180° к оси замка верхнего компрессионного кольца; — замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) — под углом 30-45° к оси поршневого пальца между замками компрессионных колец; — замок нижнего маслосъемного кольца (первого типа) — под углом примерно 180° к оси замка верхнего маслосъемного кольца; — замок расширителя — между замками колец.5. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

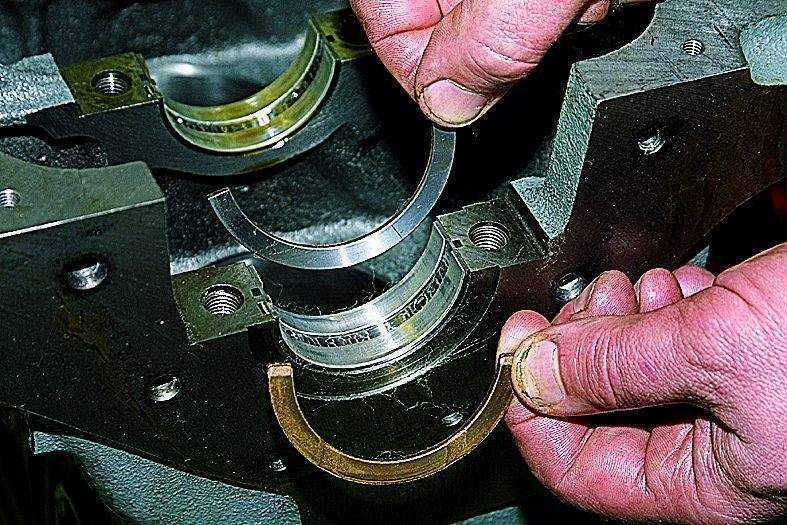

Упорные полукольца устанавливайте выемками…

23. Затяните гайки шатунных болтов динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.

33. Установите крышку цепи привода распредвала с передним сальником коленвала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов и три гайки крепления крышки. 34. Установите остальные детали и узлы в порядке, обратном снятию. ПОЛЕЗНЫЙ СОВЕТПосле сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль ваз 2106 обкатайте его по упрощенному циклу: 1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений. 2. Заведите на автомобиле ваз 2106 двигатель и дайте ему поработать без нагрузки по следующему циклу.

Частота вращения коленвала, мин	Время работы, мин
820-900100015002000	2345

Не доводите работу двигателя на автомобиле ваз 2106 до максимальных режимов. 3

Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов. 4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину. 5. Начав эксплуатацию автомобиля ваз 2106, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля (см

«Обкатка автомобиля ВАЗ 2106»)

Начав эксплуатацию автомобиля ваз 2106, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля (см. «Обкатка автомобиля ВАЗ 2106»).

Разборка и сборка двигателя

Снятие и установка маховика

1. Отвернуть болты крепления и отсоединить коробку передач от двигателя.

2. Отвернуть болты крепления и снять кожух сцепления в сборе с нажимным диском и ведомый диск.

Внимание: Необходимо быть предельно осторожным, чтобы исключить повреждение лепестков диафрагменной пружины первичным валом коробки передач. 3

Отметить положение маховика относительно коленчатого вала

3. Отметить положение маховика относительно коленчатого вала.

4. Отвернуть болты крепления маховика к фланцу коленчатого вала.

5. Снять маховик вместе с шайбой.

6. Установка маховика производится в последовательности, обратной снятию.

Примечание: Нужно быть внимательным, чтобы маховик был установлен в исходное положение. Для этого на его поверхности высверлено небольшое углубление, которое должно, при установке, находиться напротив шатунной шейки четвертого цилиндра.

Снятие и установка задней уплотнительной манжеты коленчатого вала

1. Снять маховик (см. выше).

2. Используя отвертку, извлечь уплотнительную манжету из корпуса.

3. Установка производится в последовательности, обратной снятию. Предварительно на контактную поверхность уплотнительной манжеты необходимо нанести моторное масло.

Примечание: Для установки новой уплотнительной манжеты можно использовать старую манжету.

Снятие шатунно-поршневой группы

1. Слить моторное масло и охлаждающую жидкость из двигателя.

2. Отвернуть болты крепления и снять крышку картера сцепления.

Шкив коленвала

Генератор и водяной насос на ВАЗ 2106 приводятся в движение посредством ремня от шкива коленвала

При проведении ремонтных работ с двигателем, внимание стоит обратить также на состояние шкива: нет ли видимых повреждений (трещины, задиры, вмятины). При обнаружении дефектов, деталь следует заменить

В процессе монтажа, шкив на коленчатый вал должен садиться ровно, без перекосов. Несмотря на то что шкив на валу сидит довольно плотно, для защиты от проворачивания используется шпонка, которая также может быть повреждена. Деталь с дефектами подлежит замене.

Размеры шеек

Коренные и шатунные шейки по мере эксплуатации двигателя изнашиваются, что приводит к нарушению правильной работы силового агрегата. Кроме этого, износ может быть связан с разного рода неполадками двигателя. К таковым относятся:

• низкое давление в системе смазки;
• малый уровень масла в картере;
• перегрев мотора, что приводит к разжижению масла;
• низкое качество смазки;
• сильный засор масляного фильтра.

Перечисленные нюансы приводят к повреждению поверхности шеек вала, что говорит о необходимости ремонта либо замены узла. Чтобы оценить износ шеек, необходимо знать их размеры, которые приведены в таблице.

Выбор коленвала

Необходимость в выборе коленчатого вала на ВАЗ 2106, как и на любой другой автомобиль, возникает в случае ремонта двигателя или для улучшения характеристик мотора. Независимо от поставленных задач нужно помнить, что коленчатый вал должен быть тяжёлым, с противовесами большого веса. Если деталь будет подобрана правильно, механические потери значительно снизятся, также как и другие нагрузки на механизмы.

В процессе выбора узла, даже если он новый, пристальное внимание обращают на его поверхность: никаких видимых изъянов, таких как царапины, сколы, задиры, быть не должно. Кроме этого, внимание уделяют ряду характеристик коленвала, а именно соосности, овальности, конусности и диаметру шеек. Во время сборки мотора выполняют балансировку коленчатого вала для уравновешивания всех вращающихся элементов

Для этой процедуры используется специальный стенд. По окончании балансировки закрепляют маховик и снова продолжают процесс. После монтируют корзину сцепления и другие элементы (шкивы). Необходимости в балансировке с ведомым диском сцепления, нет

Во время сборки мотора выполняют балансировку коленчатого вала для уравновешивания всех вращающихся элементов. Для этой процедуры используется специальный стенд. По окончании балансировки закрепляют маховик и снова продолжают процесс. После монтируют корзину сцепления и другие элементы (шкивы). Необходимости в балансировке с ведомым диском сцепления, нет.

Что делать при износе шеек

Каковы действия при износе шеек коленвала на ВАЗ 2106? Сперва производится деффектовка, делают замеры при помощи микрометра, после чего выполняют шлифовку шеек коленвала на специальном оборудовании до ремонтного размера. В гаражных условиях эту процедуру сделать невозможно. Шлифовка шеек производится до самого близкого размера (исходя из приведённых таблиц). После обработки устанавливаются утолщённые вкладыши (ремонтные) в соответствии с новым размером шеек.

Если производится капитальный ремонт двигателя, совсем не лишним будет осмотреть масляный насос, продуть масляные каналы блока цилиндров, а также самого коленвала

Внимание стоит обратить на систему охлаждения. Если на элементах двигателя или его системах присутствуют следы износа либо повреждений, детали и механизмы нуждаются в ремонте или замене

Распределительный вал и его привод

Распределительный вал двигателя 21213 отличается от 2121 другим угловым расположением кулачков, т. к. на двигателе 21213 иные фазы газораспределения.

В приводе распределительного вала имеются особенности в ремонте натяжителя цепи. У него плунжер удерживается от выпадания из корпуса не стопорным кольцом (как на двигателях 2121), а с помощью кернения корпуса в трех точках. Для разборки натяжителя следует опиливать края корпуса в местах кернения. После установки в корпус натяжителя плунжера необходимо раскернить корпус в трех точках. При этом выступы от кернения не должны касаться поверхности при движении плунжера.

Диагностика неисправности

Диагностику упорных деталей проводят обычно после 120-тысячного пробега мотора. Она состоит из трёх шагов.

1. Осмотреть ДВС визуально на подтёки масла. Если они имеются, это уже косвенный признак. Плохо зафиксированный коленвал выдавливает сальник, отвечающий за герметизацию. И смазка начинает вытекать.
2. Расшатать шкив генератора монтажной лопаткой, уперев один конец инструмента в кузов. Допустимый осевой люфт не должен превышать 0,35 мм.
3. Нажать на педаль муфты из салона автомобиля. Коленчатый вал при этом не должен перемещаться вперёд. Иначе — это самый верный признак поломки упорных полуколец.

Осевые перемещения коленвала вызывают громкий нерегулярный стук, который опытные мотористы умеют различать.

Как можно отшлифовать шейку коленчатого вала вручную?

Был у меня один такой случай в практике, когда отшлифовал шатунную шейку в ручную без станка. Как-то приехали к моему другу родственники за 1200км. Как движок в их ВАЗ 2114 застучал уже в гостях из-за того что когда выезжали на природу ударили поддон о камень. Погнули поддон и вмятина перекрыла подачу масла в маслоприемник, масло шло, но очень слабо из-за чего и застучал второй шатун.

 Притащили мне эту машину в пятницу вечером, и друг просит, Сергей я тебе буду помогать но родственникам надо обязательно уехать в воскресенье. Говорю ему, так завтра суббота и мастерская не работает по расточке коленвалов, он меня просит придумай как можно сделать без станка, говорю ему я вечером подумаю а завтра постараюсь сделать. За вечер вариантов 10 придумал, но остановился на одном, как мне показалось самым быстрым и удобном.

Отшлифовал шейку коленвала так.

Снял поддон не снимая двигателя с машины, раскрутил застучавший шатун, посмотрел на вкладыши, они оказались стандартные, полез в свою кучу металлолома и нашел неплохие вкладыши 0,25. Заткнул отверстия в шейки коленвала тряпкой, вставил вкладыши в шатун и хорошо их намазал притирочным порошком для клапанов, слегка притянул шатун на шейке коленвала. Выкрутил все свечи и стал гонять коленвал стартером, погонял минуты две с перерывами, опять снял подушку с шатуна и снова намазал притирочный порошок, опять притянул подушку шатуна, и также начал гонять стартером. Так я делал до тех пор пока подушка шатуна не села на шатун полностью, затем снял подушку и тряпкой в бензине удалил весь притирочный порошок с коленвала и вкладышей шатунов, вытащил с шейки коленвала тряпку, смазал вкладыши чистым маслом, закрутил шатун как положено, проверил, стартер крутит. Выровнял поддон и маслоприемник, поставил все на свои места, завел движок, он прекрасно заработал.

На следующий день уехали родственники друга домой, и машина их не подвела, и на ней еще ездили пол года, а потом продали, и коленвал не ремонтировали.

Коленвал зажимает вал на вкладышах

Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.

Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.

Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.

После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.

Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.

Фото. Вид фольги перед подкладкой между подушками.

Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.

Фото. Показано как правильно подкладывать фольгу между подушками.

Качество сборки

Когда производится замена полуколец, в обязательном порядке снимается центральный бугель коленвала. Когда я его демонтировал, то просто обалдел от увиденного. После прохождения фрезой пазов под выступы нижних полуколец, остались большие заусенцы, которые никто не захотел убирать. Ни фрезеровщик, ни сборщик двигателя. А это всего лишь, два раза махнуть напильником. Когда все это под действием вибраций отваливается, то попадает в масло. И хорошо если останется в масляном фильтре, а не попадет, например, под вкладыш коленвала или в канал давления на гидронатяжитель или гидрокомпенсаторы.

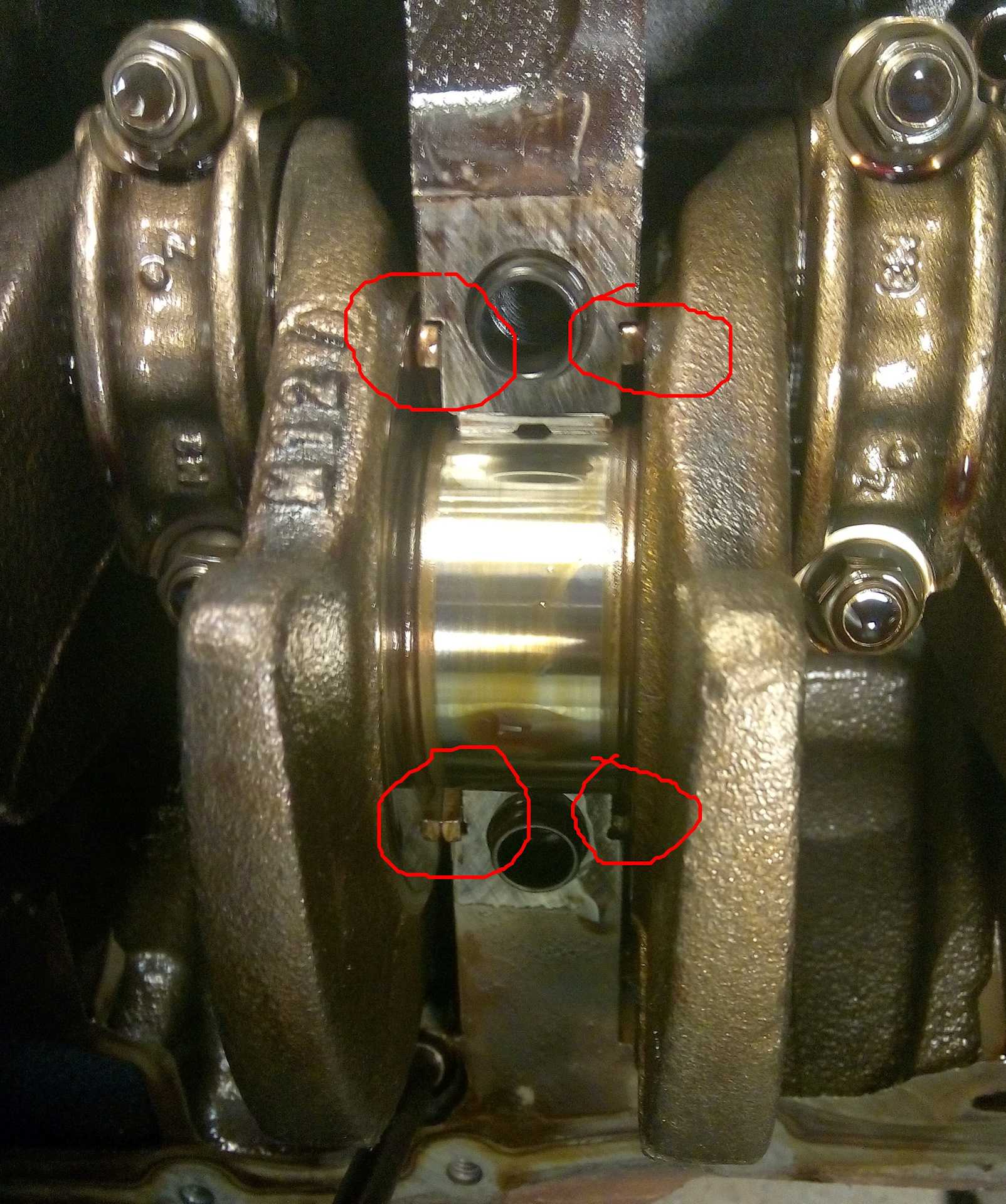

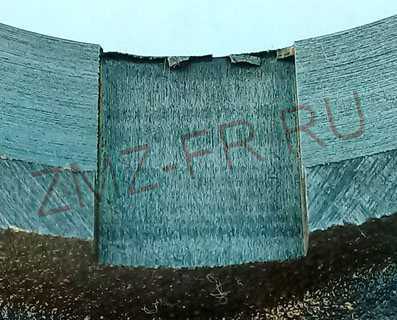

заусенцы на бугеле коленвала
