Замена прокладки выпускного коллектора

Технические особенности Лада Гранта

Двигатель: Лада Гранта оснащена бензиновым двигателем внутреннего сгорания. В зависимости от модели и комплектации, может быть установлен двигатель объемом 1.6 или 1.8 литра.
Трансмиссия: Автомобиль может быть оснащен механической или автоматической трансмиссией. Это позволяет выбрать оптимальный вариант для различных условий эксплуатации.
Подвеска: Лада Гранта имеет надежную подвеску, состоящую из передней и задней независимой подвески типа McPherson. Это позволяет повысить управляемость и комфортность вождения.
Тормозная система: Автомобиль оснащен дисковыми тормозами на передних колесах и барабанными тормозами на задних колесах. Это обеспечивает надежное и безопасное торможение.
Рулевое управление: Лада Гранта имеет гидроусилитель руля, который облегчает управление автомобилем и делает его более комфортным в эксплуатации.
Безопасность: Автомобиль оснащен системой активной и пассивной безопасности, включая подушки безопасности, ремни безопасности и систему стабилизации.

Все эти технические особенности делают Ладу Гранту надежным и практичным автомобилем, который подходит для различных условий эксплуатации.

Замена выпускного коллектора на Калине

Автомобиль Лада Калина, оснащенный инжекторным двигателем, нельзя назвать дорогим или сложным в плане обслуживания. Если возникают проблемы, например, с выпускным коллектором, то все можно решить и своими силами.

Выпускной трубопровод необходим для сбора и перенаправления выхлопных газов в специальную приемную трубку глушителя. Заменить выпускной коллектор Калина можно в домашних условиях.

Причины снятия и замены выпускного коллектора Лада Калина

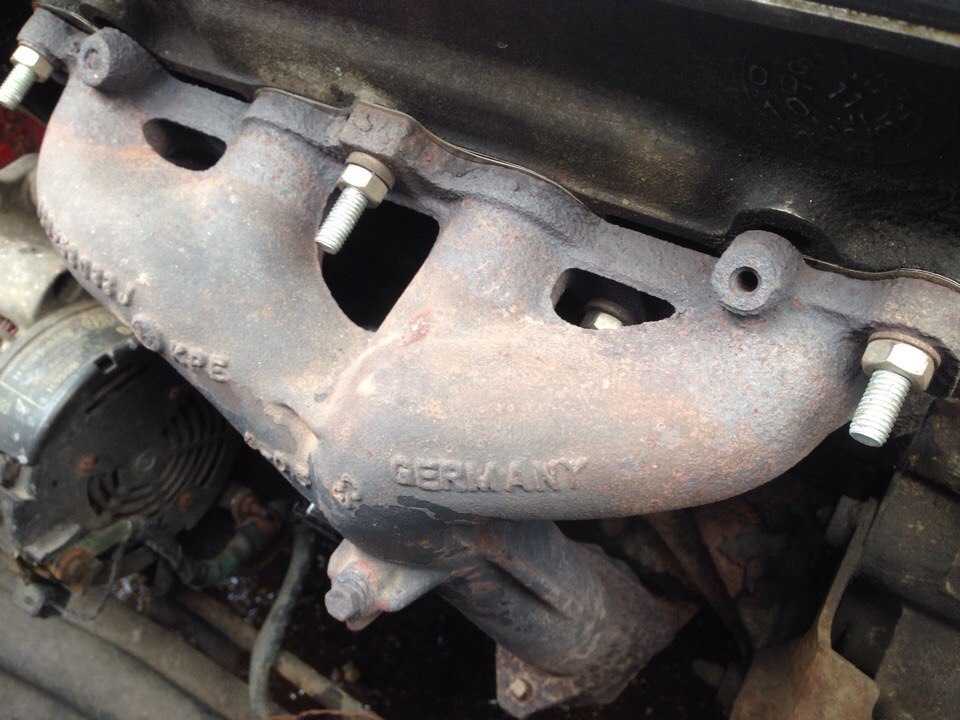

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура – 800-900 градусов – может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному

А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук; Выхлопные газы попадают под капот или даже в салон вашего авто; Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка. Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла. Кроме того, под рукой должно находится ведро или тазик, возможно старая канистра.

Совет! За несколько дней до замены выпускного коллектора можно начать смазывать все крепления в системе. Можно смазывать несколько раз в день. Это значительно упростит задачу и сделает замену быстрой.

Сложность в этом процессе только одна – труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.

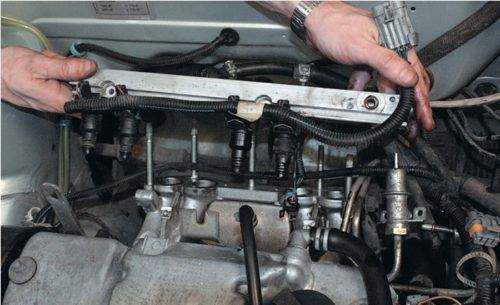

Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина – это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна – просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы – это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

Снимаем клемму с АКБ

Сливаем из системы охлаждающую жидкость

Снимаем топливные трубки

Отключаем датчик положения дроссельной заслонки

Отсоединяем приёмную трубу глушителя от коллектора

Демонтируем крепления выпускного коллектора

Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Меняем прокладку коллектора

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Артикул и рекомендации

При замене выпускного коллектора рекомендуется следовать некоторым рекомендациям:

Перед началом работ рекомендуется отсоединить клемму отрицательного полюса аккумулятора для предотвращения короткого замыкания.
Необходимо аккуратно снять старый выпускной коллектор, следя за тем, чтобы не повредить другие детали и системы автомобиля.
Перед установкой нового коллектора рекомендуется проверить его на предмет дефектов или повреждений.
Установка нового коллектора производится в обратной последовательности снятия старого.
По завершении установки следует проверить надежность крепления выпускного коллектора и запустить двигатель для проверки работоспособности.

Учитывайте особенности конкретной модели Лада Гранта 8 клапанная и следуйте инструкциям производителя для достижения наилучшего результата.

Признаки прогоревшей прокладки

Проще всего владельцу машины с инжекторным двигателем, за работой которого следит ЭБУ (электронный блок управления). Он подает сигнал о неисправности прокладки на приборную панель, где загорается лампочка Check. Это значит, что лямбда-зонд, которым обычно оснащен коллектор, зафиксировал изменение объема кислорода в выхлопах, проинформировав ЭБУ. Двигатель начинает работать в аварийном режиме, пока дефект не ликвидируют.

«Симптомы» прогоревшей прокладки:

двигатель работает нестабильно;
издает при работе нехарактерный звук;
в салоне пахнет отработанными газами.

Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья. Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой.

Причины неисправностей

Прокладку помещают между выпускным коллектором и ГБЦ. Прокладка из штампованного асбеста устойчива к действию высоких температур, способна сжиматься (создавая необходимую непроницаемость) и обладает повышенной прочностью. Для усиления последнего качества прокладки выпускного коллектора дополнительно армируются сталью.

ВАЖНО! Главная задача прокладки – не допустить проникновение выхлопных газов под капот, где они могут спровоцировать воспламенение деталей/узлов моторного отсека. Прокладка признана самым уязвимым местом выпускного коллектора, работающего с предельными нагрузками как по температуре, так и по давлению

Неудивительно, что прокладки приходится менять не только на машинах с солидным пробегом, но и практически на новых автомобилях

Прокладка признана самым уязвимым местом выпускного коллектора, работающего с предельными нагрузками как по температуре, так и по давлению. Неудивительно, что прокладки приходится менять не только на машинах с солидным пробегом, но и практически на новых автомобилях.

Прокладки нуждаются в ротации по нескольким причинам:

плохое заводское качество;
перегрев двигателя из-за интенсивной эксплуатации;
ремонт двигателя (б/у прокладка теряет при демонтаже свои свойства).

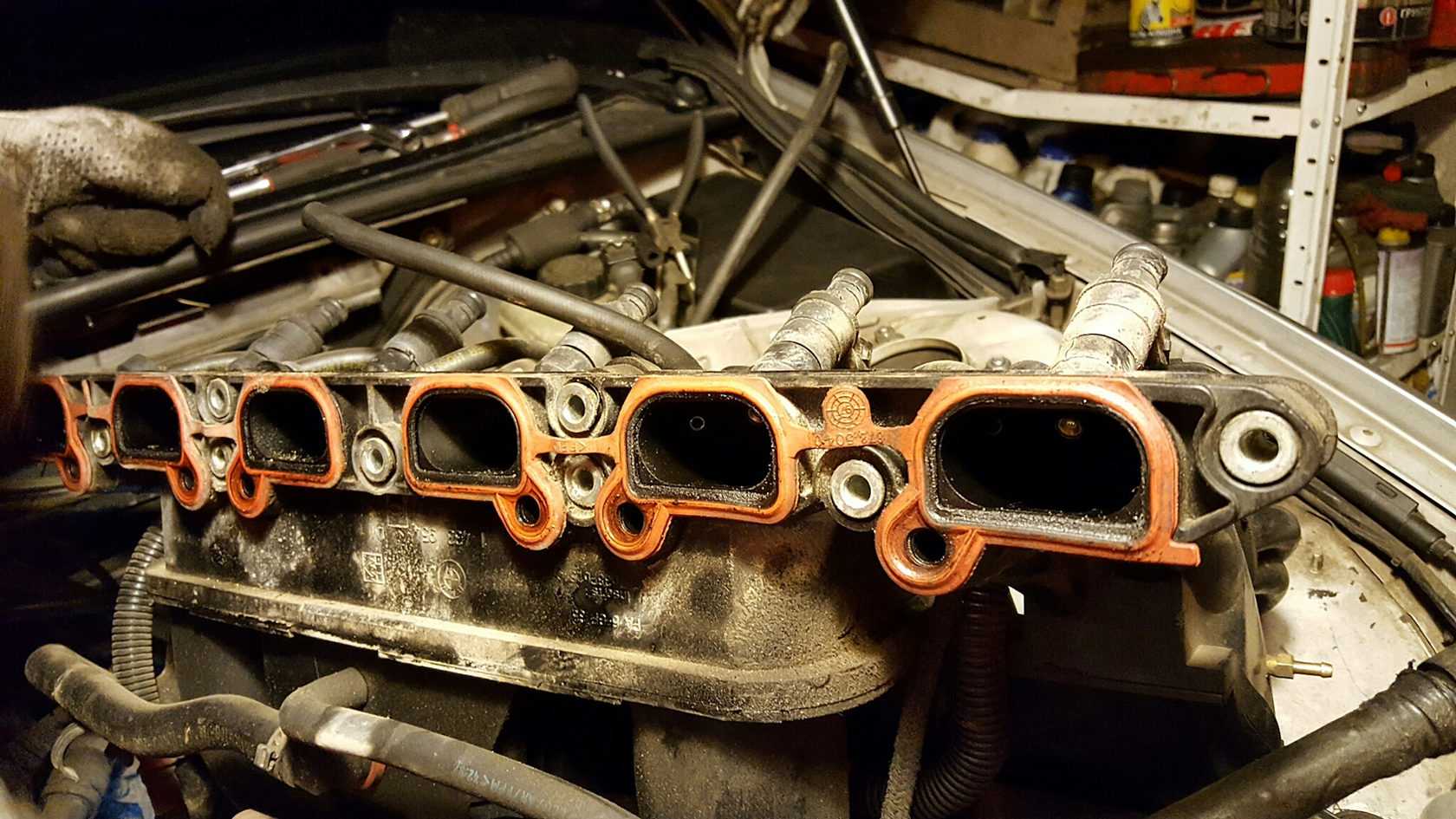

Замена прокладок впускного коллектора Ваз 2190 Гранта с двигателем Ваз 11183, 21116 и 11186

Замену прокладок впускного и каталитического коллектора на автомобиле Ваз 2190 Гранта с двигателями модификаций Ваз 11183, 21116 и 11186 выполняют в случае их пробоя. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Снижаем давление в топливной системе.
Обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи.
От дроссельного узла отсоедините воздухоподводящий патрубок и колодку с питающими проводами.

Далее от модуля впуска отсоединяем шланги малой ветви вентиляции картера и продувки адсорбера.
Откручиваем заднюю верхнюю гайку крепления модуля впуска.

Снимите старые уплотнительные прокладки с модуля. Перед его установкой, предварительно очистив пазы от остатков старой, устанавливаем новые прокладки.
От топливной трубки отсоедините шланг подачи топлива. Разъедините разъем жгута проводов питания форсунок.
От каталитического коллектора необходимо отсоединить приемную трубу, отвернув гайки болтов крепления их фланцев.
От кронштейнов глушителя отсоединяем резиновые подушки, после чего снимаем фланец приемной трубы со шпилек фланца каталитического коллектора.

Далее выкручиваем гайку верхнего крепления передней распорки.
После чего со шпильки снимаем наконечник провода.

Теперь можно снять переднюю распорку и ее резиновую демпферную втулку.
Выкручиваем гайку верхнего крепления задней распорки.

Снимите заднюю распорку.
Торцовым ключом выкручиваем гайку крепления к впускному коллектору кронштейна соединительной трубы системы охлаждения двигателя.

Снимаем кронштейн соединительной трубы.
Теперь выкручиваем две задние гайки крепления впускного и каталитического коллектора к головке блока.

Выкручиваем две передние гайки крепления коллектора к головке.
Снимите гайки и установленные под ними плоские шайбы

Обратите внимание, шайбы отличаются размерами.

Выкручиваем оставшиеся гайки, после чего сдвигаем коллектор со шпилек и снимаем его с головки блока.
Снимите старую прокладку.
Выполните ее замену или какой-либо другой необходимый ремонт, после чего установку проведите в обратной последовательности.

Как определить неисправность глушителя «Лады-Калины»

Чтобы найти неисправность системы выхлопа, не обязательно быть автомехаником и иметь большой опыт в ремонте автомобилей. Для выявления неполадок нужно действовать в такой последовательности:

Обратить внимание на шумы, которые издаются во время движения. При неисправном глушителе звук будет довольно громким. Посторонние шумы также свидетельствуют о проблемах с выхлопной системой.
Поднять авто при помощи домкрата или заехать на эстакаду, провести осмотр корпуса системы

У исправного устройства не должно быть ни дыр, ни ржавчины. Присутствие следов коррозии говорит о том, что, вероятнее всего, в корпусе есть неполадки.
Во время движения необходимо проследить за цветом выхлопа: периодическое появление чёрного и плотного дыма укажет на то, что с системой выхлопа есть проблемы.
Завести двигатель и в течение нескольких минут понажимать на педаль газа. Затем выключить зажигание и проверить температуру мотора. За это время он не должен сильно нагреться. Если она поднялась существенно, значит, в работоспособности механизма есть проблемы.

Посторонние шумы также свидетельствуют о проблемах с выхлопной системой.
Поднять авто при помощи домкрата или заехать на эстакаду, провести осмотр корпуса системы. У исправного устройства не должно быть ни дыр, ни ржавчины. Присутствие следов коррозии говорит о том, что, вероятнее всего, в корпусе есть неполадки.
Во время движения необходимо проследить за цветом выхлопа: периодическое появление чёрного и плотного дыма укажет на то, что с системой выхлопа есть проблемы.
Завести двигатель и в течение нескольких минут понажимать на педаль газа. Затем выключить зажигание и проверить температуру мотора. За это время он не должен сильно нагреться. Если она поднялась существенно, значит, в работоспособности механизма есть проблемы.

Довольно часто корпус глушителя подвергается воздействию коррозии, что приводит к появлению дыр и, как следствие, громкого звука выхлопа

С выхлопной системой могут возникать разные по характеру неисправности, но наиболее распространённой является ненадёжный монтаж элементов глушителя. В результате некачественного соединения узел быстро выходит из строя. Кроме этого, к частым неисправностям можно отнести:

потерю герметичности в результате прогорания отдельных элементов (гофры, прокладки);
неполадки катализатора;
повреждения механического характера;
воздействие коррозии, что приводит к появлению дыр.

Одной из неисправностей системы выхлопа «Лады-Калины» является прогорание гофры

Замена выпускного коллектора и прокладки

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.
