Замена пыльников шруса рено флюенс

Процедура замены

Прежде чем начинать, стоит посоветоваться со специалистом, который определит степень повреждения элемента. Нужно понять, достаточно ли замены одного кожуха или необходимо менять оба элемента сразу. Во втором случае технология замены другая — придётся снимать вал целиком.

Вот пошаговая инструкция по замене:

• поставить автомобиль на ручной тормоз, включить 1 передачу, установить противооткатные упоры под задние колёса;
• сорвать гайки с колеса, используя ключ;
• медленно приподнять домкратом переднее колесо;
• полностью отвинтить колёсные гайки и снять колесо;
• отделить тормозной суппорт от диска;
• вынуть диск;
• теперь ступица — вывернуть гайку;
• выполнить снятие шаровой опоры.

Заменить кожух можно на месте, не обязательно снимать полуось. Однако на многих современных иномарках это сделать тяжело, поэтому всё‐таки полуось лучше демонтировать. Далее:

• разобрать хомуты гофрированного кожуха;
• аккуратно стянуть пыльник со стакана;
• вытянуть стопорное кольцо;
• из стакана достать обойму «гранаты» с шариками (трёхшиповик);

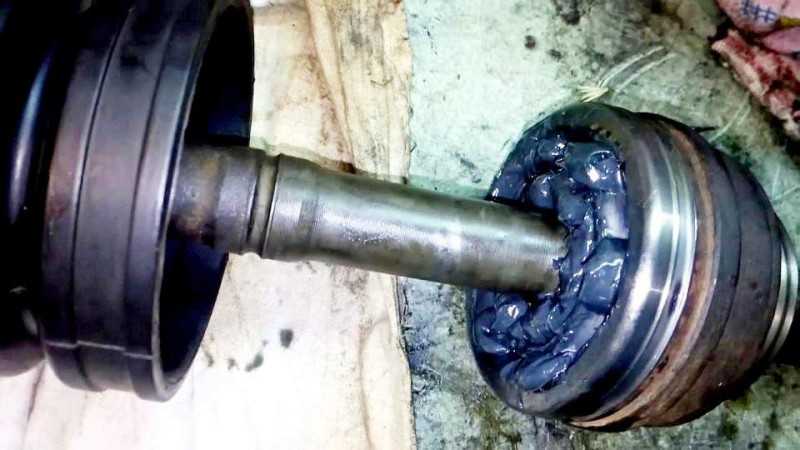

• хорошенько очистить шарики от старой смазки, нанести новый равенол в количестве 125 мл;
• набить смазку также в новую деталь;
• установить на место обоймы с шариками, зафиксировать стопорное кольцо;
• надеть новый компонент, затянуть хомут.

Ремонт

Одной из причин поломки правого привода Рено Флюенс может стать появление в устройстве люфта и полный износ подвесного подшипника. При этом в процессе переключения вперед-назад можно слышать слабый стук, который со временем будет усиливаться. Более опытные автолюбители также могут заметить небольшой гул во время езды. Обычно при выходе устройства из строя требуется его замена. Но альтернативой дорогостоящей замене может стать ремонт привода Рено Флюенс. В процессе работ гранату стягивают с приводом при помощи болта. При этом мастеру необходимо обладать отличными токарскими навыками, так как придется вытачивать отверстие в гранате и вырезать в самом приводе резьбу.

Демонтаж:

В первую очередь демонтируется защита картера двигателя Далее необходимо слить из коробки передач масло Произвести демонтаж декоративного колпака правого переднего колеса Затяжку болтов крепления колеса и гайки ступицы следует ослабить – при отворачивании гайки машина должна находится на земле При помощи стояночного тормоза затормозить автомобиль, далее установить под задние колеса упорные бруски и приподнять переднюю часть машины, установив под нее надежные опоры Демонтировать переднее колесо (при этом если на автомобиле установлена ABS (антиблокировочная система тормозов), необходимо отсоединить от датчика скорости вращения колеса колодку жгута проводов) Левую рулевую тягу отсоединить от поворотного рычага Далее ослабить затяжку на гайке крепления амортизаторной стойки, после чего отвернуть ее до конца резьбы, но при этом не снимать От поворотного кулака отсоединить шаровую опору, отжав рычаг вниз и преодолевая при этом ощутимое сопротивление устройства стабилизатора поперечной устойчивости Амортизаторную стойку отвести в сторону на небольшое расстояние, одновременно из ступицы вынимая хвостовик наружного ШРУСа Если хвостовик шарнира не удается извлечь руками, его можно выбить из ступицы через проставку из дерева или мягкого металла легкими ударами молотка При этом важно следить, чтобы вал привода ни при каких условиях не выходил из полуосевой шестерни, так как это может привести к тому, что ролики шарнира упадут в картер КПП Со шлицевого хвостовика полуосевой шестерни сдвинуть корпус устройства внутреннего шарнира и снять правый передний привод Рено Флюенс Установка переднего привода Рено Флюенс производится в обратной последовательности (перед установкой необходимо на шлицы хвостовика полуосевой шестерни нанести смазку) После завершения установки необходимо залить в коробку передач масло

Привод Рено Флюенс является важной деталью автомобиля. При появлении первых признаков неисправности привода Рено Флюенс необходимо провести диагностику машины, выявить причину и устранить ее

Замена пыльника шруса Рено в Екатеринбурге

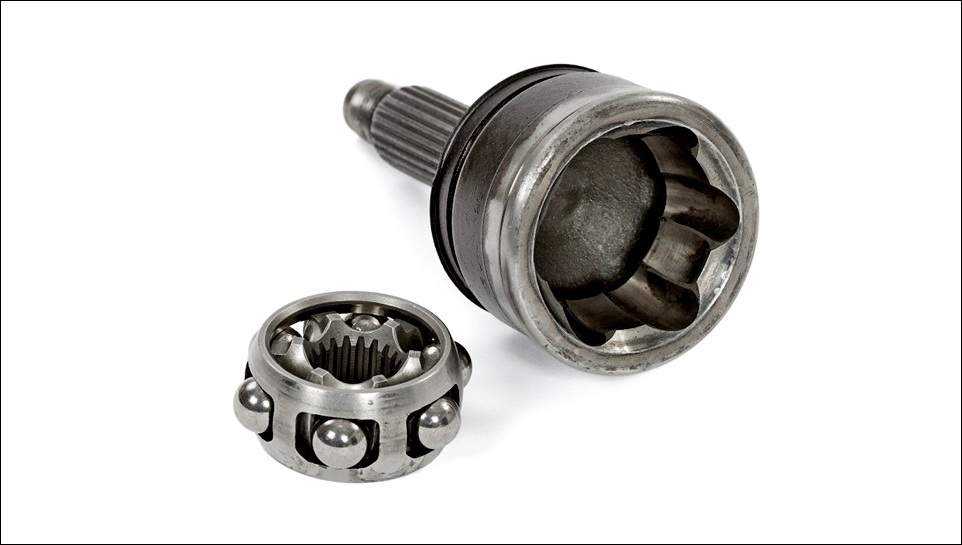

ШРУС – это шарнир равных угловых скоростей, которые необходим для вращения передних ведущих колес и поворотов. Особенностью работы этой детали можно назвать передачу вращательного движения полуосям, которые расположены постоянно под разным углом относительно друг друга. Как правило такие детали изготавливаются из очень прочных сплавов, поэтому если тщательно следить и ухаживать за ними, то замена пыльника внутреннего ШРУСа не потребуется долгое время. Для того, чтобы данная деталь сохранилась в исправном состоянии надолго, необходимо регулярно проходить диагностику в автосервисе.

Что может негативно повлиять на работу этой детали?

Замена пыльника ШРУСа, если он порвался, требуется незамедлительно, поэтому допускать, чтобы это произошло категорически не рекомендуется. Поэтому, если у вас нет времени сделать качественную диагностику в салоне, тщательно осмотрите эту деталь: в случае, когда резина утратила свою эластичность, на ней появились трещины или другие повреждения – пришло время замены.

Главными врагами ШРУСа являются вода, грязь, песок, пыль, которые обычно попадают в рабочую часть в момент движения автомобиля. Именно для этого придумали пыльники – защитные резиновые конусы, которые плотно закрывают механизм и защищают его от негативных внешних воздействий.

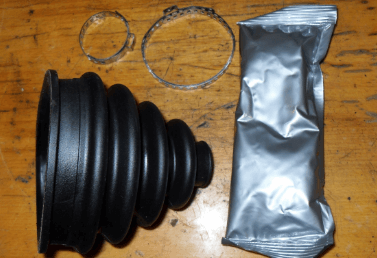

Какой лучше выбрать пыльник

При выборе детали следует ориентироваться на фирму-производитель и материал, из которого чехол изготовлен.

Качество изделия обычно находится в чёткой зависимости от его цены, если конечно она проверена по нескольким поставщикам.

Одними из лучших и распространённых производителей на рынках запчастей можно считать марки GKN (Loebro, Spidan), Maruichi, SKF. Они же и самые дорогие, что говорит о лучших применённых материалах. Такие пыльники никогда внезапно не порвутся, прослужат долго, очень прочны, а в ремкомплектах имеется всё необходимое, включая качественную специализированную смазку в нужном количестве.

По применяемому материалу пыльники подразделяются на:

• неопреновые;
• полиуретановые;
• силиконовые;
• термопластиковые;
• дешёвые поделки из простейшей резины.

По последним вопросов быть не должно, их нельзя применять, если не планируется частая замена дорогостоящих шарниров. Чуть лучше неопрен, но это тоже не выбор заботливого хозяина.

Обычно надёжно сделанные заводом автомобили комплектуются пыльниками из термопласта. Этот материал выглядит жёстким и даже хрупким, но при работе обретает эластичность, оставаясь прочным. Из недостатков можно отметить лишь высокую цену и неудобства при монтаже, часто хомуты приходится затягивать в два приёма, второй после некоторого пробега и усадки.

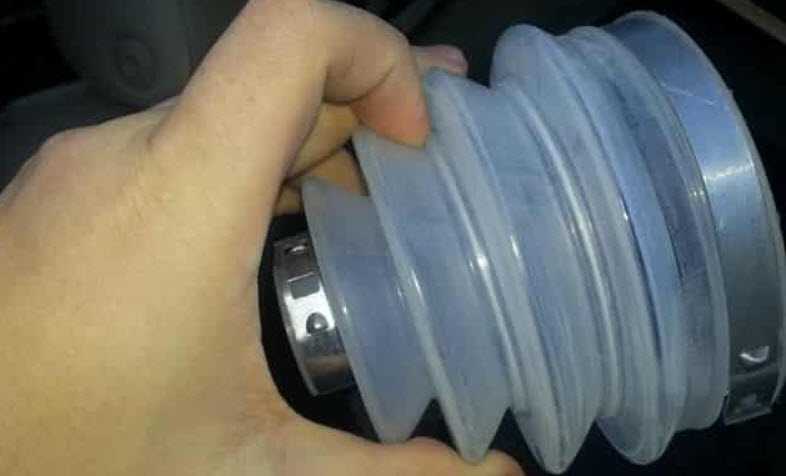

Силикон и полиуретан – материалы достаточно специфические со своими областями применения. Первый недостаточно эластичен, а второй при цене, сравнимой с термопластом, не обладает всеми прочими его свойствами.

Иногда встречаются армированные чехлы, как правило, в конвейерной комплектации. Это исключительно прочные и надёжные детали, но при практическом ремонте вполне достаточно применять термопласт от солидного производителя.

Покупая его в комплекте с надёжными хомутами, отдельно поставляемые стяжки различной конструкции не всегда удобны в работе. Уж тем более недопустимы пластиковые кабельные хомуты или винтовые, которые своим массивным замком обязательно за что-нибудь зацепятся и выйдут из строя.

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Источник

Ремонт

Одной из причин поломки правого привода Рено Флюенс может стать появление в устройстве люфта и полный износ подвесного подшипника. При этом в процессе переключения вперед-назад можно слышать слабый стук, который со временем будет усиливаться. Более опытные автолюбители также могут заметить небольшой гул во время езды. Обычно при выходе устройства из строя требуется его замена. Но альтернативой дорогостоящей замене может стать ремонт привода Рено Флюенс. В процессе работ гранату стягивают с приводом при помощи болта. При этом мастеру необходимо обладать отличными токарскими навыками, так как придется вытачивать отверстие в гранате и вырезать в самом приводе резьбу.

Демонтаж:

В первую очередь демонтируется защита картера двигателя
Далее необходимо слить из коробки передач масло
Произвести демонтаж декоративного колпака правого переднего колеса
Затяжку болтов крепления колеса и гайки ступицы следует ослабить – при отворачивании гайки машина должна находится на земле
При помощи стояночного тормоза затормозить автомобиль, далее установить под задние колеса упорные бруски и приподнять переднюю часть машины, установив под нее надежные опоры
Демонтировать переднее колесо (при этом если на автомобиле установлена ABS (антиблокировочная система тормозов), необходимо отсоединить от датчика скорости вращения колеса колодку жгута проводов)
Левую рулевую тягу отсоединить от поворотного рычага
Далее ослабить затяжку на гайке крепления амортизаторной стойки, после чего отвернуть ее до конца резьбы, но при этом не снимать
От поворотного кулака отсоединить шаровую опору, отжав рычаг вниз и преодолевая при этом ощутимое сопротивление устройства стабилизатора поперечной устойчивости
Амортизаторную стойку отвести в сторону на небольшое расстояние, одновременно из ступицы вынимая хвостовик наружного ШРУСа
Если хвостовик шарнира не удается извлечь руками, его можно выбить из ступицы через проставку из дерева или мягкого металла легкими ударами молотка
При этом важно следить, чтобы вал привода ни при каких условиях не выходил из полуосевой шестерни, так как это может привести к тому, что ролики шарнира упадут в картер КПП
Со шлицевого хвостовика полуосевой шестерни сдвинуть корпус устройства внутреннего шарнира и снять правый передний привод Рено Флюенс
Установка переднего привода Рено Флюенс производится в обратной последовательности (перед установкой необходимо на шлицы хвостовика полуосевой шестерни нанести смазку)
После завершения установки необходимо залить в коробку передач масло

Привод Рено Флюенс является важной деталью автомобиля. При появлении первых признаков неисправности привода Рено Флюенс необходимо провести диагностику машины, выявить причину и устранить ее

Стоимость пыльников внутренних шарниров

Шарниры равных угловых скоростей колес еще часто называют «гранатами» из-за их внешнего вида, но есть внутренние ШРУСы и другой формы – например, на многих Ауди и Фольксвагенах шарниры выполнены в виде коротких цилиндров, а на Рено Логан/ Сандеро с левой стороны КПП стоит трехшиповик без «гранаты».

Но пыльники на всех моделях авто имеют примерно одинаковую форму, они отличаются только размерами. Гофрированные защитные чехлы на отечественные авто стоят в основном довольно дешево, цена их находится в пределах от 200 до 1000 рублей.

Есть и еще один альтернативный вариант – полиуретановый гофрированный чехол универсальный SS20, подходит на многие модели авто ВАЗ, на Chevrolet Lanos/ Lacetti, Daewoo Nexia, Уаз Патриот. Также пыльник при желании можно установить на автомобили Форд, Ауди, Фольксваген, Ниссан и Пежо, стоимость такой детали – около 1 тыс. рублей.

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

• плотно облегать ШРУС, чтобы не возникало зазоров;
• быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
• быть износоустойчивым, с высоким показателем тепло‐ и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу

В этом месте не должно быть изменений цвета, трещин, других повреждений.

Устройство

На автомобиле Рено Флюенс установлен привод переднего типа. Он установлен в передней части автомобиля и передает крутящий момент на передние колеса. В нем не устанавливается карданный вал, за счет чего вес автомобиля значительно ниже, а цена доступнее. Подобные типы приводов широко распространены на современных автомобилях бюджетного класса, но встречается он и на более дорогостоящих моделях авто. Основным преимуществом переднего привода Рено Флюенс является то, что на поворотах дороги, имеющей неоднородное покрытие, автомобиль гораздо меньше заносит в сравнении с тем же задним приводом. Также неоспоримыми плюсами передних приводов автомобилей являются их простота, доступность, невысокая стоимость и практичность. При этом динамические характеристики переднеприводного Рено Флюенс несколько хуже в сравнении с заднеприводными авто. По отзывам автолюбителей, учиться водить на автомобилях, оснащенных передним приводом, гораздо проще, недели на автомобилях, оснащенных другим типом привода.

Устройство

На автомобиле Рено Флюенс установлен привод переднего типа. Он установлен в передней части автомобиля и передает крутящий момент на передние колеса. В нем не устанавливается карданный вал, за счет чего вес автомобиля значительно ниже, а цена доступнее. Подобные типы приводов широко распространены на современных автомобилях бюджетного класса, но встречается он и на более дорогостоящих моделях авто. Основным преимуществом переднего привода Рено Флюенс является то, что на поворотах дороги, имеющей неоднородное покрытие, автомобиль гораздо меньше заносит в сравнении с тем же задним приводом. Также неоспоримыми плюсами передних приводов автомобилей являются их простота, доступность, невысокая стоимость и практичность. При этом динамические характеристики переднеприводного Рено Флюенс несколько хуже в сравнении с заднеприводными авто. По отзывам автолюбителей, учиться водить на автомобилях, оснащенных передним приводом, гораздо проще, недели на автомобилях, оснащенных другим типом привода.

Особенности замены пыльника ШРУСа Рено

Поменять пыльники наружного ШРУСа можно и самостоятельно, но, если вы хотите действительно сэкономить и деньги, и свои силы, то лучше всего обращаться за помощью к профессионалам. Цена работы по замене пыльника ШРУСа не слишком высока, но при этом делать ее будет опытный специалист, и в итоге вы получите гарантию на все услуги.

К тому же есть определённые нюансы, соблюсти которые человеку без подготовки достаточно сложно:

• Если вы заметили, что один из пыльников вышел из строя, то второй также необходимо менять, поскольку ресурс у них одинаковый.
• Эффективнее всего проверять сразу два пыльника, так как одновременная их замена обойдется вам дешевле и позволит сэкономить время в дальнейшем.
• Своевременная замена пыльника позволит продлить жизнь шарнирам и проехать еще несколько тысяч километров.

Записаться на ремонт в наш автосервис в Екатеринбурге вы можете уже сегодня, где с вашим автомобилем будет работать команда профессионалов. Мы всегда начинаем работу с точной диагностики, чтобы иметь возможность верно определить поломку и сэкономить ваше время.

• Свежие записи
  • Как оцинковать кузов автомобиля своими руками
  • Как снять тормозной диск со ступицы
  • Как снять прикипевшее колесо со ступицы
  • Хомут на пыльник шруса как затянуть
  • Как снять обойму подшипника со ступицы

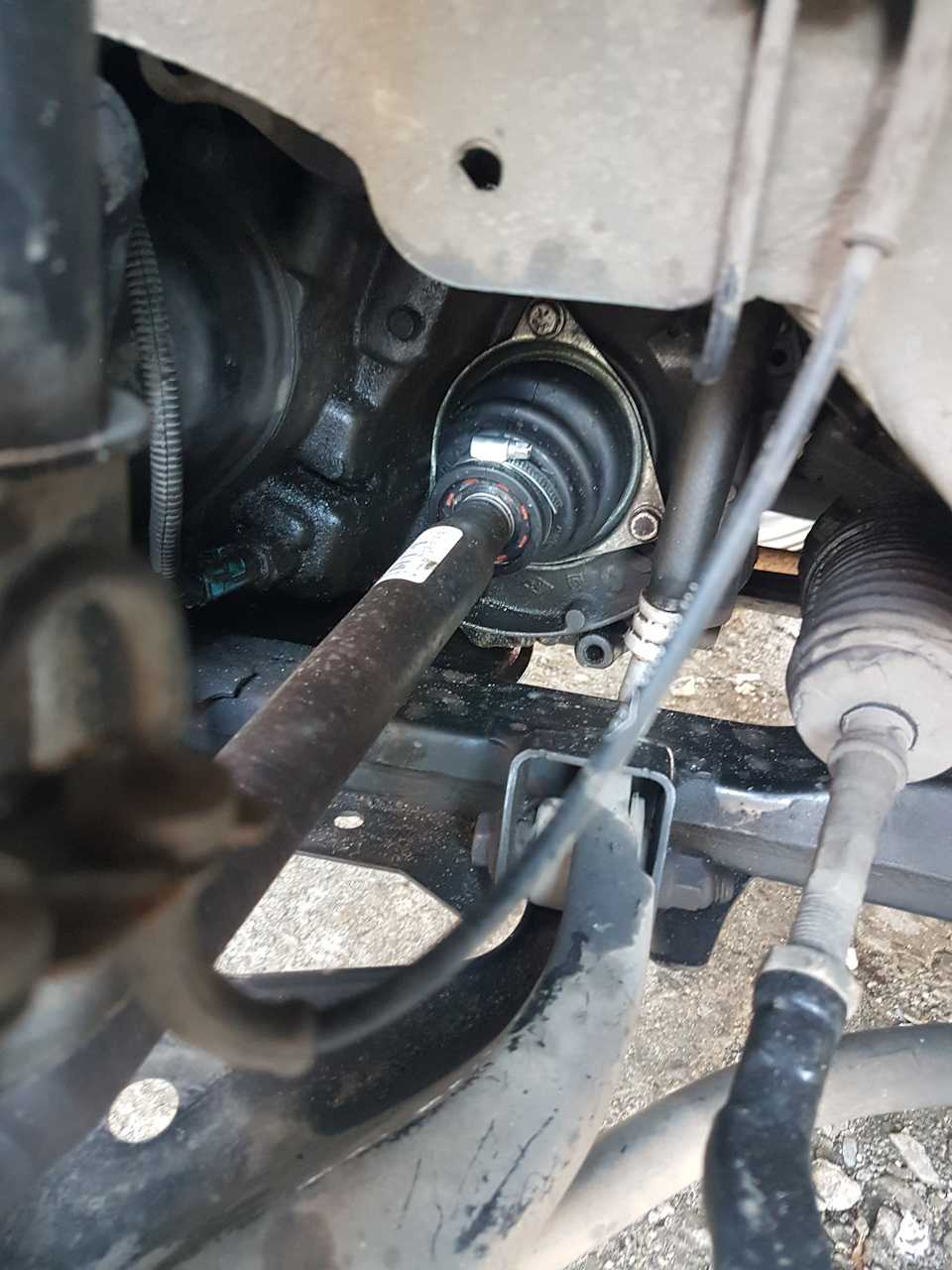

Замена пыльника внутреннего ШРУСа

Для того чтобы заменить защитный чехол внутреннего шарнира привода колеса, практически на всех легковых автомобилях необходимо приводной вал снимать целиком. Сам ШРУС может иметь различную конструкцию, причем, левая «граната» отличается от правой, и поэтому они часто не взаимозаменяемы на одной и той же машине.

В автосервисах замена пыльника внутреннего ШРУСа стоит относительно недорого, цена зависит от марки авто, и еще в солидных компаниях ремонт автомобиля обходится дороже. Например, в Санкт-Петербурге снятие и установка ШРУСов будет стоить:

• на авто Daewoo, Chery, Kia, Chevrolet – от 1500 руб.;
• Honda, Toyota, Mazda, Nissan, Opel – от 2000 руб.;
• Mercedes, Audi, BMW – от 2300 руб.;
• Porsche, Jaguar, Land Rover – от 2700 рублей.

Замена пыльника не является особо сложной работой, многие водители могут ее выполнить самостоятельно, необходимо только заблаговременно приобрести запчасти и запастись необходимым инструментом. Если гофрированный чехол стоит дорого, есть варианты:

• поискать неоригинальный аналог;
• попробовать подобрать пыльник с другой модели автомобиля, взяв с собой для образца старую деталь.

Работа по замене защитных чехлов шарниров не отнимает много времени, и даже неопытный водитель может управиться с ремонтом за 4-5 часов.

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

• при движении крутящий момент передаёт коробка (передний привод);
• при поворотах — рулевое управление;
• при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

• машина устанавливается ровно;
• вывешивается одно из колёс — обязательно поставить противооткатный упор;
• тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит — нужно продолжить проверку:

• задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
• завести мотор;
• выжать сцепление, включить 1‐ю скорость;
• медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Привод правый

Конструкция переднего правого привода Рено Флюенс достаточно проста. Привод состоит из 4-х наружный и внутренних ШРУСов (шарниров равных угловых скоростей), которые соединены валами. За счет работы наружного шарнира обеспечивается перемещение соединяемых между собой валов углового типа.

За счет работы внутренних шарниров осуществляется не только перемещение валов углового типа, но также и их осевое смещение во время поворота передних колес и при работе подвески. Левый и правый привод Рено Флюенс имеют несколько различий, поэтому данные детали не являются взаимозаменяемыми. Динамический демпфер служит для снижения в трансмиссии вибрации.

Признаки неисправности

• Появление вибрации в процессе движения
• Увод машины в сторону
• Вытекание из шарниров смазки
• Появление шума или стука в области переднего колеса

Процедура замены пыльника наружного ШРУСа

Для замены пыльника шарнир придётся демонтировать с вала привода.

Встречаются «расстёгивающиеся» конструкции ремонтных чехлов, но они ненадёжны и мало распространены.

• машина устанавливается на домкрат и страхующую подставку, предварительно для удобства лучше ослабить колёсные и ступичные гайки, если нет инерционного электро- или пневмоинструмента;
• снимается колесо и отворачивается гайка ступицы;
• отсоединяется крепление поворотного кулака к рычагу подвески, после чего шлицы привода можно извлечь из соединения со ступицей.

Дальше можно поступить двумя способами, разной степени удобства и скорости выполнения.

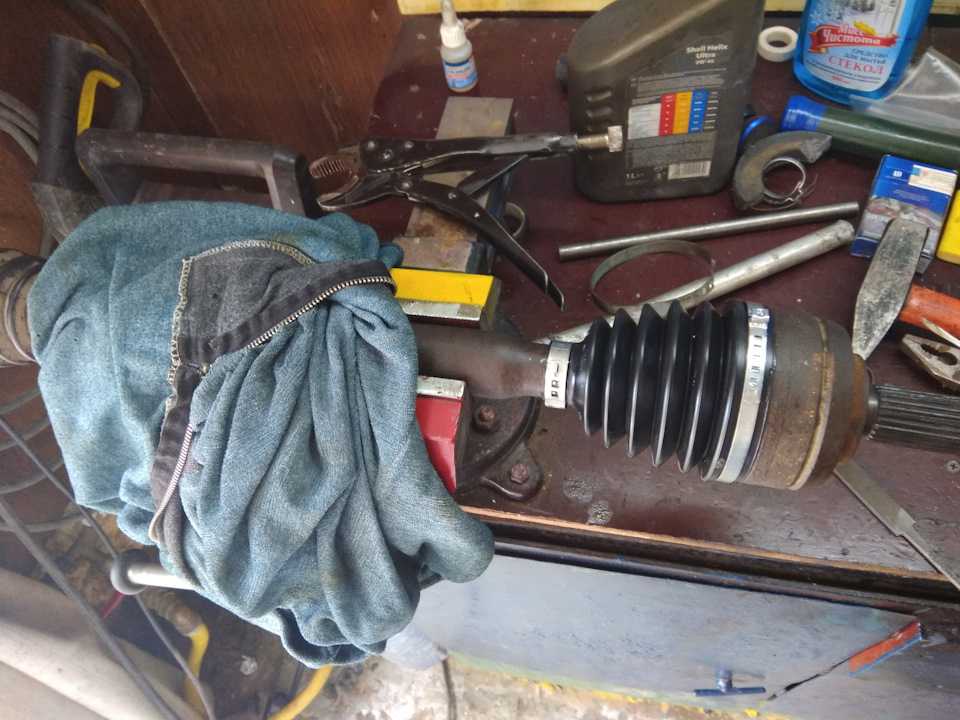

Со снятием шарнира

Можно извлечь привод в сборе из коробки передач или редуктора, комфортно расположить его на верстаке и дальше работать более уверенно. Но дополнительные операции и возможность их избежать при наличии навыка или приспособлений позволяют этого не делать.

Если привод всё же решено снять, то его необходимо выдернуть из зацепления с полуосевой шестерней дифференциала, что не всегда легко из-за возможных деформаций стопорного кольца, предварительно слив часть масла из коробки. К тому же категорически не допускается тянуть за вал, это лишь разрушит внутренний шарнир.

Привод вынимается нанесением ударов вдоль внутреннего шарнира в его наружную обойму. Или упором туда же подходящего воротка, иногда со специально обточенным фигурным концом.

Со снятого привода снимается наружный ШРУС, удары наносятся вдоль вала в его внутреннюю обойму. После этого останется лишь удалить остатки чехла, промыть детали, смазать и установить новый чехол в отведённые для него канавки на валу и корпусе ШРУС.

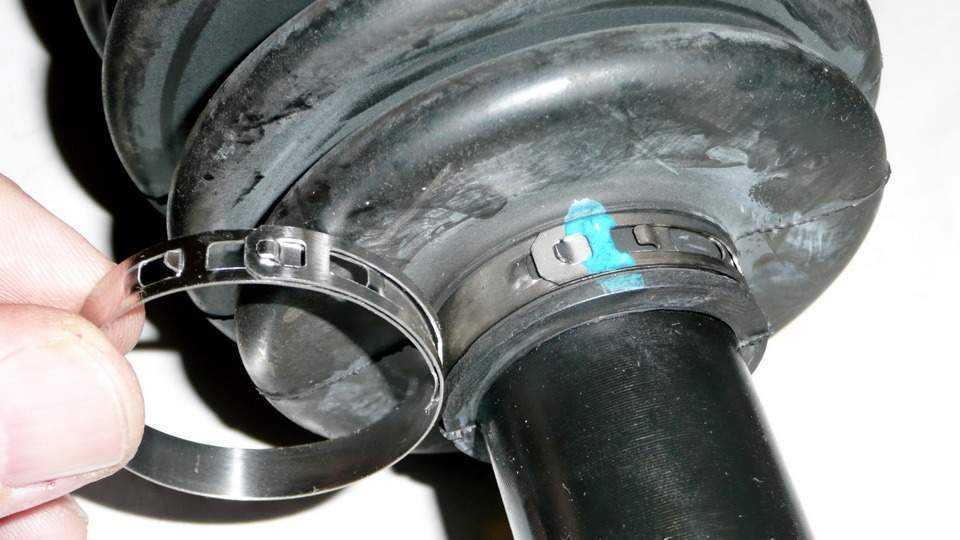

Замки хомутов могут иметь различную конструкцию, иногда потребуется наличие специальных щипцов для их правильной установки и затяжки.

Без снятия полуоси

Операции выполняются те же, но при этом приходится работать под машиной, что не добавляет удобства. Основной проблемой может стать сбивание со шлицов наружной «гранаты», ведь в таком положении очень трудно удерживать вал, чтобы не выскочила из коробки внутренняя, облив всё вокруг трансмиссионным маслом.

Но опытные мастера справляются, обычно работая вдвоём, один удерживает вал, второй наносит удары.

Можно применить приспособления для снятия ШРУС, но его целесообразность выглядит спорно. В тяжёлых случаях оно не помогает, а в простых ШРУС и так сходит с одного-двух ударов.

Привод правый

Конструкция переднего правого привода Рено Флюенс достаточно проста. Привод состоит из 4-х наружный и внутренних ШРУСов (шарниров равных угловых скоростей), которые соединены валами. За счет работы наружного шарнира обеспечивается перемещение соединяемых между собой валов углового типа.

За счет работы внутренних шарниров осуществляется не только перемещение валов углового типа, но также и их осевое смещение во время поворота передних колес и при работе подвески. Левый и правый привод Рено Флюенс имеют несколько различий, поэтому данные детали не являются взаимозаменяемыми. Динамический демпфер служит для снижения в трансмиссии вибрации.

Признаки неисправности

• Появление вибрации в процессе движения
• Увод машины в сторону
• Вытекание из шарниров смазки
• Появление шума или стука в области переднего колеса

Ремонт

Одной из причин поломки правого привода Рено Флюенс может стать появление в устройстве люфта и полный износ подвесного подшипника. При этом в процессе переключения вперед-назад можно слышать слабый стук, который со временем будет усиливаться. Более опытные автолюбители также могут заметить небольшой гул во время езды. Обычно при выходе устройства из строя требуется его замена. Но альтернативой дорогостоящей замене может стать ремонт привода Рено Флюенс. В процессе работ гранату стягивают с приводом при помощи болта. При этом мастеру необходимо обладать отличными токарскими навыками, так как придется вытачивать отверстие в гранате и вырезать в самом приводе резьбу.

Демонтаж:

В первую очередь демонтируется защита картера двигателя Далее необходимо слить из коробки передач масло Произвести демонтаж декоративного колпака правого переднего колеса Затяжку болтов крепления колеса и гайки ступицы следует ослабить – при отворачивании гайки машина должна находится на земле При помощи стояночного тормоза затормозить автомобиль, далее установить под задние колеса упорные бруски и приподнять переднюю часть машины, установив под нее надежные опоры Демонтировать переднее колесо (при этом если на автомобиле установлена ABS (антиблокировочная система тормозов), необходимо отсоединить от датчика скорости вращения колеса колодку жгута проводов) Левую рулевую тягу отсоединить от поворотного рычага Далее ослабить затяжку на гайке крепления амортизаторной стойки, после чего отвернуть ее до конца резьбы, но при этом не снимать От поворотного кулака отсоединить шаровую опору, отжав рычаг вниз и преодолевая при этом ощутимое сопротивление устройства стабилизатора поперечной устойчивости Амортизаторную стойку отвести в сторону на небольшое расстояние, одновременно из ступицы вынимая хвостовик наружного ШРУСа Если хвостовик шарнира не удается извлечь руками, его можно выбить из ступицы через проставку из дерева или мягкого металла легкими ударами молотка При этом важно следить, чтобы вал привода ни при каких условиях не выходил из полуосевой шестерни, так как это может привести к тому, что ролики шарнира упадут в картер КПП Со шлицевого хвостовика полуосевой шестерни сдвинуть корпус устройства внутреннего шарнира и снять правый передний привод Рено Флюенс Установка переднего привода Рено Флюенс производится в обратной последовательности (перед установкой необходимо на шлицы хвостовика полуосевой шестерни нанести смазку) После завершения установки необходимо залить в коробку передач масло

Привод Рено Флюенс является важной деталью автомобиля. При появлении первых признаков неисправности привода Рено Флюенс необходимо провести диагностику машины, выявить причину и устранить ее

Источник

Что делать, если пыльник порвался в дороге?

Если пыльник порвался в дороге, а условий для его замены нет, можно попробовать устранить последствия повреждения ШРУСа подручными средствами. Нужно иметь при себе полиэтиленовый пакет, пистолет для силикона, ветошь, верёвку (или проволоку), смазку.

• съехать с общей дороги;
• обездвижить автомобиль, установить противооткатные упоры;
• вывесить колесо;
• очистить детали от вытекшей смазки;
• набрать в пистолет новое масло, заполнить в остатки кожуха;
• обернуть узел целлофаном;
• завязать верёвкой каждую бороздку пыльника.

Вместо пакета можно использовать скотч. Восстановленный таким образом элемент проработает ещё около 2 тыс. километров. Но потом подобный хенд‐мейд уже не спасет.

Вместе с внутренним замены может потребовать и внешний пыльник. Если регулярно проверять оба защитных элемента, можно значительно продлить ресурс «гранаты».

Источник

Замена пыльников внутреннего ШРУСа Renault Logan

Замена пыльника внутреннего шарнира привода колеса производится со снятием самого приводного вала, операции здесь выполняем в следующей последовательности:

устанавливаем машину на ровную площадку, в первую очередь ослабляем ступичную гайку и колесные болты;
поддомкрачиваем переднюю часть кузова, снимаем левое колесо;
от поворотного кулака отсоединяем рулевой наконечник. После отворачивания гайки наконечник можно обстучать, чтобы он вышел из посадочного места, но лучше использовать для этого съемник рулевых тяг;
отворачиваем гайку, крепящую шаровую опору, отсоединяем опору от поворотной цапфы;
освободившийся поворотный кулак подаем на себя, затем отводим его в сторону – ступица сходит со шлицов. Если наружная «граната» прикипела в посадочном месте, можно взять молоток и через выколотку из мягкого металла аккуратно постучать по концу вала

Обстукивать следует осторожно, так как можно повредить резьбу. На моделях с системой ABS нужно будет отсоединить разъем датчика;
теперь левый привод полностью освобожден, но прежде чем совсем его снимать, необходимо слить трансмиссионное масло из коробки передач;
после слива масла откручиваем три болта крепления ШРУСа к корпусу КПП, извлекаем привод в сборе;

• далее, чтобы снять старый пыльник, необходимо демонтировать трехшиповик, он на валу удерживается стопором. Для удобства привод следует зажать в тиски, стопорное кольцо легко снимается разжимом;
• трехшиповик сидит на валу достаточно плотно, и если нет специального съемника, то его можно сбить с помощью молотка ударами через отвертку или зубило. Бить нужно только по металлическому корпусу, обоймы с игольчатыми подшипниками задевать нельзя;

• чтобы обоймы трипоида не выпали, лучше их замотать тряпкой, а пыльник следует отодвинуть на валу от трехшиповика, чтобы он не мешал. Бить по корпусу ШРУСа необходимо попеременно с разных сторон, тогда не будет большого перекоса;
• после снятия трипоида отверткой подцепляем замок хомута на гофрированном чехле, затем хомутик снимаем;

• демонтируем резиновый пыльник, затем с вала снимаем подшипник с сальником. Лучше всего производить снятие подшипника съемником, но если приспособления нет, то опять применяем зубило с молотком. Бить можно только по самому корпусу демонтируемой детали, части вала задевать нельзя;
• протираем вал от масла и грязи, устанавливаем новые детали;
• при установке нового пыльника сначала крепим на валу шайбу, которая закрывает подшипник;
• следующий шаг – монтаж самого пыльника, для его крепления на валу необходимо приспособление (трубка с внутренним отверстием чуть больше диаметра вала), оно должно упираться во внутреннюю обойму подшипника ;
• забиваем трубкой пыльник, хомут крепить не нужно, он на новой детали уже установлен с завода;
• ставим на место трипоид, стопорим его;
• теперь осталось установить приводной вал и залить масло в коробку передач.

Перед установкой вала со ШРУСами обязательно зачищаем от грязи посадочное место на КПП.

Чтобы поменять на Renault Logan пыльник правого внутреннего ШРУСа, также необходимо снимать приводной вал, но уже с правой стороны.

На снятом валу разжимаем плоской отверткой хомуты, крепящие гофрированный чехол, вынимаем «стакан» (корпус) внутренней «гранаты»

Внутри стоит пружина и упор в виде чашечки, при разборки их важно не потерять. Также нужно будет снимать с вала трехшиповик, он удерживается стопором, но пыльник крепится проще – нет подшипника, и резиновый кожух притягивается к валу непосредственно хомутом

Перед сборкой вала промываем трипоид и его корпус, набиваем в «стакан» ШРУСа свежей смазки, собираем привод – здесь важно правильно установить пружину и чашечку
