Система выпуска отработавших газов. Описание конструкции

Система выпуска отработавших газов:

1 – задняя подушка подвески основного глушителя;

2 – основной глушитель;

3 – передняя подушка подвески основного глушителя;

4 – соединительное кольцо;

5 – болты хомута;

6 – хомут;

7 – гайки хомута;

8 – гайки крепления дополнительного глушителя к катколлектору;

9 – стопорная пластина;

10 – уплотнительная прокладка дополнительного глушителя;

11 – диагностический датчик концентрации кислорода;

12 – катколлектор;

13 – уплотнительная прокладка впускной трубы и катколлектора;

14 – управляющий датчик концентрации кислорода;

15 – кронштейн крепления катколлектора к блоку цилиндров;

16 – металлокомпенсатор;

17 – дополнительный глушитель;

18 – подушки подвески дополнительного глушителя

Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектора), дополнительного и основного глушителей и соединяющих их труб.

В верхней части катколлектора (до нейтрализатора) установлен управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд). Второй датчик концентрации кислорода – диагностический установлен после нейтрализатора в нижней части катколлектора. Каталитический нейтрализатор с двумя датчиками концентрации кислорода обеспечивают выполнение требований по нормам токсичности Евро‑4.

Катколлектор

На автомобиле установлен трехкомпонентный каталитический нейтрализатор отработавших газов, предназначенный для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Он представляет собой керамический блок со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной.

Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный углекислый газ (СО2), а оксиды азота восстанавливаются до безвредного азота.

Cодержание токсичных углеводородных соединений (СН) в отработавших газах значительно снижается. В целом степень очистки газов в исправном нейтрализаторе достигает 90–95 %.

Уплотнительная прокладка в соединении впускной трубы и катколлектора с головкой блока цилиндров

Между катколлектором и головкой блока цилиндров установлена металлическая многослойная термостойкая прокладка с герметизирующим покрытием (общая для катколлектора и впускной трубы).

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (контроллер), изменяя количество подаваемого топлива в зависимости от показаний датчиков концентрации кислорода. Причиной выхода из строя нейтрализатора могут быть перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая поры нейтрализатора. Это может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя. Глушители и катколлектор – неразборные узлы, при выходе из строя должны заменяться новыми. К фланцу катколлектора тремя шпильками с гайками крепится фланец трубы металлокомпенсатора и дополнительного глушителя.

Соединение фланцев труб дополнительного глушителя и катколлектора уплотнено термостойкой прокладкой

Металлокомпенсатор сильфонного типа позволяет силовому агрегату совершать колебания на резинометаллических опорах, не передавая эти колебания на систему выпуска отработавших газов.

Между задней частью трубы дополнительного глушителя и передней частью трубы основного глушителя находится металлическое кольцо с двумя сферическими наружными поверхностями, позволяющее компенсировать погрешности изготовления деталей. Внутренняя поверхность фланцев – также сферическая, сами фланцы стянуты хомутом.

Соединение труб дополнительного и основного глушителей:

1 – соединительное кольцо;

2 – хомут

На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи. Система выпуска подвешена к кузову на четырех резиновых подушках. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, а также предусматривает подтяжку ослабленных соединений.

Видео по теме «lada Granta. Система выпуска отработавших газов»

САМЫЕ ЛУЧШИЕ ВЫХЛОПЫ! БЕШЕНЫЕ ВЫХЛОПЫ!№1

Замена выхлопной системы ВАЗ

Что нужно учитывать при замене резонатора

резонатор

При замене нужно учитывать, что вы хотите получить на выходе. Можно поставить резонатор 2190, который ставят на Гранты на заводе, но не факт, что это решит вашу проблему надолго.

Многие владельцы именно так и делают, но еще при замене стоит обратить внимание на состояние всей системы газоотвода автомобиля, в каком состоянии её остальные составляющие: коллектор, труба приемник газов, катализатор гашения газов и гофротруба. Возможно, придется менять систему в сборе, или какие-то отдельные составляющие дополнительно

Но вся проблема заключается в том, что накатав еще 5-10 тысяч возможно, что вы вернетесь на исходную позицию – гремит резонатор на Гранте

Возможно, придется менять систему в сборе, или какие-то отдельные составляющие дополнительно. Но вся проблема заключается в том, что накатав еще 5-10 тысяч возможно, что вы вернетесь на исходную позицию – гремит резонатор на Гранте.

Замена резонатора иномарки на отечественный

Если возникли такие проблемы, то можно заменить выбывший из строя резонатор иномарки на резонатор глушителя 2107. На деле все просто: вырезают резонаторы с обоих глушителей и потом приваривают новый элемент к старым трубам.

При ремонте резонатора обратите внимание на толщину металла, ведь эффективная борьба с шумом есть увеличение веса основных элементов выхлопной системы. Для получения более тихого глушителя многие специалисты рекомендуют установить дополнительный резонатор в этой системе отвода газов

Для получения более тихого глушителя многие специалисты рекомендуют установить дополнительный резонатор в этой системе отвода газов.

Замена резонатора

Что касаемо замены, то резонатор Гранта заменить не трудно. Для этого нужно загнать машину на яму или подъемник, снять глушитель, затем сам резонатор. Поставить новый резонатор, после чего поставить глушитель и всё — поехали.

Все не так просто, если вы захотели поставить резонатор стингер на Гранту. Ну как не просто, все можно сделать «абы как» с помощью болгарки, сварки и прямых рук. Так на каком из этапов установки нам понадобятся эти инструменты?

Если вы решите поставить данный девайс со стандартным выпускным коллектором и глушителем, разбирать данный метод мы не станем, так как это является «колхозом», с которого мы не получим ничего кроме потраченного в пустую времени, и испорченной выхлопной системы авто.

Для получения заявленных характеристик по улучшению динамических показателей автомобиля фирмой изготовителем данного резонатора (StinGer) нужно подходить к этому вопросу комплексно. Комплексный подход заключается в замене не только резонатора, но и выпускного коллектора на «паук» 4-2-1, так же штатного глушителя на так называемую «банку» диаметром 51 мм, фирму производителя выбирать вам.

Материалы для выполнения роботы:

• WD-40 (смазка, для срыва прикипевших болтов). • Прокладки на выпускной коллектор, резонатор. • Запасной комплект болтов. • Комплект резинок для крепления выхлопной системы. • «Паук» 4-2-1. • Резонатор стингер. • Глушитель «банка». • Тряпка для вытирания рук.

Замена резонатора

Что касаемо замены, то резонатор Гранта заменить не трудно. Для этого нужно загнать машину на яму или подъемник, снять глушитель, затем сам резонатор. Поставить новый резонатор, после чего поставить глушитель и всё – поехали.

Все не так просто, если вы захотели поставить резонатор стингер на Гранту. Ну как не просто, все можно сделать «абы как» с помощью болгарки, сварки и прямых рук. Так на каком из этапов установки нам понадобятся эти инструменты?

Если вы решите поставить данный девайс со стандартным выпускным коллектором и глушителем, разбирать данный метод мы не станем, так как это является «колхозом», с которого мы не получим ничего кроме потраченного в пустую времени, и испорченной выхлопной системы авто.

Для получения заявленных характеристик по улучшению динамических показателей автомобиля фирмой изготовителем данного резонатора (StinGer) нужно подходить к этому вопросу комплексно. Комплексный подход заключается в замене не только резонатора, но и выпускного коллектора на «паук» 4-2-1, так же штатного глушителя на так называемую «банку» диаметром 51 мм, фирму производителя выбирать вам.

Материалы для выполнения роботы:

•    WD-40 (смазка, для срыва прикипевших болтов).•    Прокладки на выпускной коллектор, резонатор.•    Запасной комплект болтов.•    Комплект резинок для крепления выхлопной системы.•    «Паук» 4-2-1.•    Резонатор стингер.•    Глушитель «банка».•    Тряпка для вытирания рук.

Что сделал

Снял резонатор и вварил вместо заводской нормальную гофру. На месте приваривать будет неудобно, поэтому резонатор лучше снять. Некоторые умельцы говорят, что можно аккуратно отрезать болгаркой и приварить на месте. Но я советую все-таки снять.

Болты крепления на этой машине уже стоят другие, поэтому легко открутились. Тем более, что у нашей Лады Гранты небольшой пробег.

Когда поставите новую прокладку, то ее нужно протягивать 2 раза. После первого раза, учитывая, что нет пламегасителя, прокладка прогорит и будет сечь. Поэтому нужно повторно протянуть. Это единственный минус при снятии резонатора.

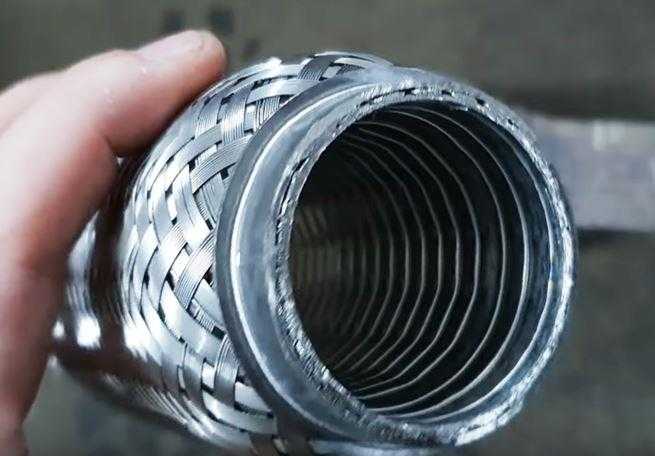

Решил приварить гофру с внутренним усилением 3-слойную, размером 150х45.

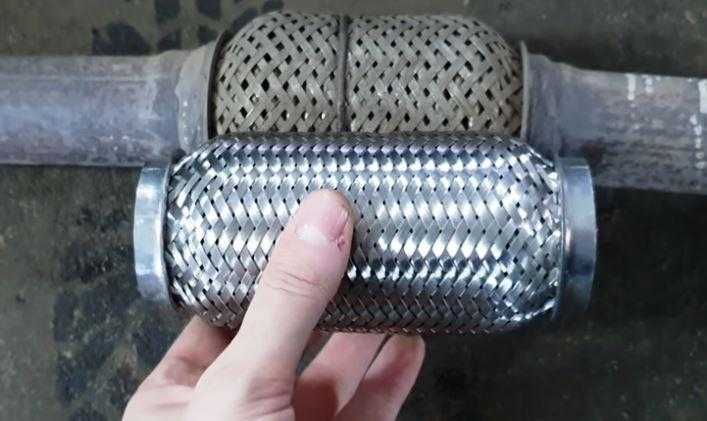

По размеру она примерно подходит, но при необходимости можно подрезать болгаркой. Видно, что слои сетки выполнены плотнее, по сравнению с заводской.

Шаг 4: Завершающие действия после замены резонатора на Лада Гранта

После успешной замены резонатора на вашем Лада Гранта, следует выполнить несколько завершающих действий, чтобы убедиться в правильности проведенной процедуры и предотвратить возможные проблемы.

Вот несколько важных шагов, которые необходимо выполнить:

Шаг	Действие
1	Убедитесь, что новый резонатор надежно закреплен на месте и отсутствуют люфты или неплотности. При необходимости, повторно затяните крепежные элементы.
2	Проверьте, что все соединительные элементы и провода подключены правильно и надежно. Убедитесь, что нет отсоединенных или поврежденных проводов.
3	Проверьте работу резонатора, заводя двигатель и прослушивая звук, который он издает. Убедитесь, что звук соответствует норме и не имеет посторонних шумов.
4	Прокатитесь на автомобиле после замены резонатора и проследите за его работой на разных скоростях и в разных режимах. Если возникнут какие-либо проблемы или неисправности, обратитесь к специалисту для дополнительной проверки и настройки.

Выполнение всех этих шагов и проверок поможет гарантировать надежность и долговечность работы нового резонатора на вашей Лада Гранта.

Замена прокладки выпускного коллектора: «Нива»

Заменить прокладку на «Ниве» также не составит особой сложности. Порядок выполнения работ таков:

1. Для начала выполните первые девять пунктов из раздела для ВАЗ 2110.
2. Отверните болты фиксации переднего и заднего опорных кронштейнов к выпускной трубе. Передний кронштейн снимите, задний отведите в сторону, чтобы не мешал.
3. Демонтируйте топливную рампу с форсунками.
4. Открутите гайку крепления переднего рым-болта и снимите его.
5. Отверните гайки, фиксирующие тепловой экран впускной трубы, снимите его.
6. Открутите две крайние, а потом две верхние гайки крепления впускного коллектора к ГБЦ.
7. Используя удлинитель для рукоятки ключа, отверните две оставшиеся (нижние) гайки.
8. Демонтируйте впускной коллектор.
9. Снимите теплозащитный экран стартера.
10. Отверните гайку крепления провода «массы» к ГБЦ. Снимите наконечник проводника.
11. Открутите три гайки крепления ВК и демонтируйте его.
12. Снимите уплотнитель, зачистите привалочные поверхности и установите новую прокладку.
13. Произведите монтаж снятых деталей в обратном порядке, залейте охлаждающую жидкость.

Что нужно учитывать при замене резонатора

При замене нужно учитывать, что вы хотите получить на выходе. Можно поставить резонатор 2190, который ставят на Гранты на заводе, но не факт, что это решит вашу проблему надолго.

Многие владельцы именно так и делают, но еще при замене стоит обратить внимание на состояние всей системы газоотвода автомобиля, в каком состоянии её остальные составляющие: коллектор, труба приемник газов, катализатор гашения газов и гофротруба. Возможно, придется менять систему в сборе, или какие-то отдельные составляющие дополнительно

Но вся проблема заключается в том, что накатав еще 5-10 тысяч возможно, что вы вернетесь на исходную позицию — гремит резонатор на Гранте

Возможно, придется менять систему в сборе, или какие-то отдельные составляющие дополнительно. Но вся проблема заключается в том, что накатав еще 5-10 тысяч возможно, что вы вернетесь на исходную позицию — гремит резонатор на Гранте.

Что сделал

Снял резонатор и вварил вместо заводской нормальную гофру. На месте приваривать будет неудобно, поэтому резонатор лучше снять. Некоторые умельцы говорят, что можно аккуратно отрезать болгаркой и приварить на месте. Но я советую все-таки снять.

Болты крепления на этой машине уже стоят другие, поэтому легко открутились. Тем более, что у нашей Лады Гранты небольшой пробег.

Когда поставите новую прокладку, то ее нужно протягивать 2 раза. После первого раза, учитывая, что нет пламегасителя, прокладка прогорит и будет сечь. Поэтому нужно повторно протянуть. Это единственный минус при снятии резонатора.

Решил приварить гофру с внутренним усилением 3-слойную, размером 150х45.

По размеру она примерно подходит, но при необходимости можно подрезать болгаркой. Видно, что слои сетки выполнены плотнее, по сравнению с заводской.

Прогары в резонаторе небольшого размера

Ремонт можно осуществить самостоятельно. Прежде всего надо снять резонатор глушителя или другие части выхлопной системы. Для простоты и удобства действий такие работы нужно производить на яме или на эстакаде. Эта работа бывает как простой, так и трудоемкой, так как множество проблем возникают из-за креплений этих частей: они больше всего подвергались коррозии, прикипели друг к другу. Специалисты рекомендуют перед началом таких работ побрызгать на крепежные элементы специальной жидкостью типа WD-40.

На практике доказано, что использование таких продуктов дает максимальный эффект. Большое количество таких видов герметиков и стеклотканей сделаны из силиконовых материалов, они выдерживают высокие температуры, некоторые – до 1000 градусов. Если произвели текущий ремонт с помощью стеклоткани, то желательно после установки резонатора завести двигатель и прогреть его в течение тридцати минут.

Как сварить новый резонатор или глушитель своими руками

Все достаточно просто. Сделать корпус резонатора из листовой стали, сварить перегородки и вставить трубы с просверленными отверстиями, заложить в полость резонатора/глушителя куски базальтовой минеральной ваты и заварить торцевые части

Из практики видно, что в этом вопросе следует должное внимание уделить размеру сечения труб. Так, для двигателя объёмом 1600 кубических сантиметров достаточно установить трубы диаметром в 52 миллиметра

После окончания сварочных работ необходимо обработать швы. Обязательно покрасить резонатор термоустойчивой краской

Когда сняты элементы выхлопной системы, обратите особое внимание на трубы между резонатором и глушителем. В местах изгиба действие выхлопных газов на стенки труб увеличивается

При необходимости заварите их.

После того как все работы произведены, осуществите монтаж частей выхлопной системы, закрепите их с помощью крепежей, не забудьте поставить прокладки. На некоторое время, если вы производили ремонт собственными руками, ваши резонатор и глушитель оживут и будут выполнять свои функции по предназначению.

Для профилактики, чтоб не так часто заезжать на СТО или на эстакаду, периодически заглядывайте под днище, осматривайте не только места возможной течи масла или антифриза, но и наши элементы выхлопной системы. Заведите двигатель, и просачивание газа с легкостью можно будет определить

Обращайте внимание на крепежи и следите за подвесками, так как постоянная вибрация влияет на жесткость сцепок

Некоторые специалисты рекомендуют заливать специальную жидкость в систему отвода газов. Такую антикоррозионную смесь заливают непосредственно в глушитель перед установкой. Проведение в комплексе всех таких мероприятий продлит на достаточный срок эксплуатацию автомобиля.

Источник статьи: http://www.syl.ru/article/206117/new_rezonator-glushitelya-neispravnosti-i-rekomendatsii-po-remontu

Что такое резонатор Лада Гранта?

Работа резонатора основана на явлении резонанса — способности системы резонировать на определенных частотах. Резонатор серийного автомобиля обычно разрабатывается таким образом, чтобы уменьшить громкость звука при работе двигателя и минимизировать нежелательные резонансные эффекты.

Резонатор Лада Гранта имеет определенную конструкцию со спирально-полого строением, что способствует эффективному снижению шума и вибраций в выхлопной системе автомобиля. Он устанавливается между глушителем и выхлопным коллектором и выполняет ряд задач:

• Уменьшение шума: резонатор отражает и поглощает звуковые волны, создаваемые двигателем, что позволяет снизить уровень шума и повысить комфорт во время движения;
• Контроль нежелательных звуков: резонатор помогает предотвратить возникновение нежелательных резонансных звуков, которые могут негативно повлиять на работу двигателя и выхлопной системы;
• Снижение вибраций: резонатор также снижает вибрации, которые возникают при работе двигателя, что положительно сказывается на долговечности выхлопной системы и других элементах автомобиля.

В случае необходимости замены резонатора Лада Гранта, его следует приобретать оригинального производителя или проверенного поставщика, чтобы быть уверенным в качестве и соответствии запчасти конкретной модели автомобиля.

Замена резонатора может быть произведена своими руками при наличии небольшого навыка в автомобильном ремонте

Важно следовать пошаговой инструкции и иметь подходящие инструменты для успешной замены данного элемента выхлопной системы Лада Гранта

Как устроен резонатор и его функции?

Как говорилось выше, выхлопная система включает в себя резонатор. В резонаторе каждый из составных компонентов наделен собственной ролью. Основным предназначением этого узла является гашение низкочастотных звуков, генерирующихся в процессе интенсивного перемещения струи отработавших газов внутри контура глушителя. Звуки такого характера возникают по следующим двум причинам:

• от эффекта расширения газов;
• в связи с появляющимися вибрациями компонентов в линии глушителя.

В качестве важной функции резонаторного узла фигурирует снижение скорости перемещения газовой струи. Здесь в действие вступают физические фундаментальные законы, свидетельствующие о неизбежном гашении скорости при переходе газовой массы из тонкого патрубка в объемную полость

Именно на достижение этого эффекта и рассчитана конструктивная концепция резонатора.

В контуре отработавших газов резонаторный компонент располагается впереди основного глушителя, являясь тем самым первоочередным звеном в цепочке гашения низкочастотных звуков.

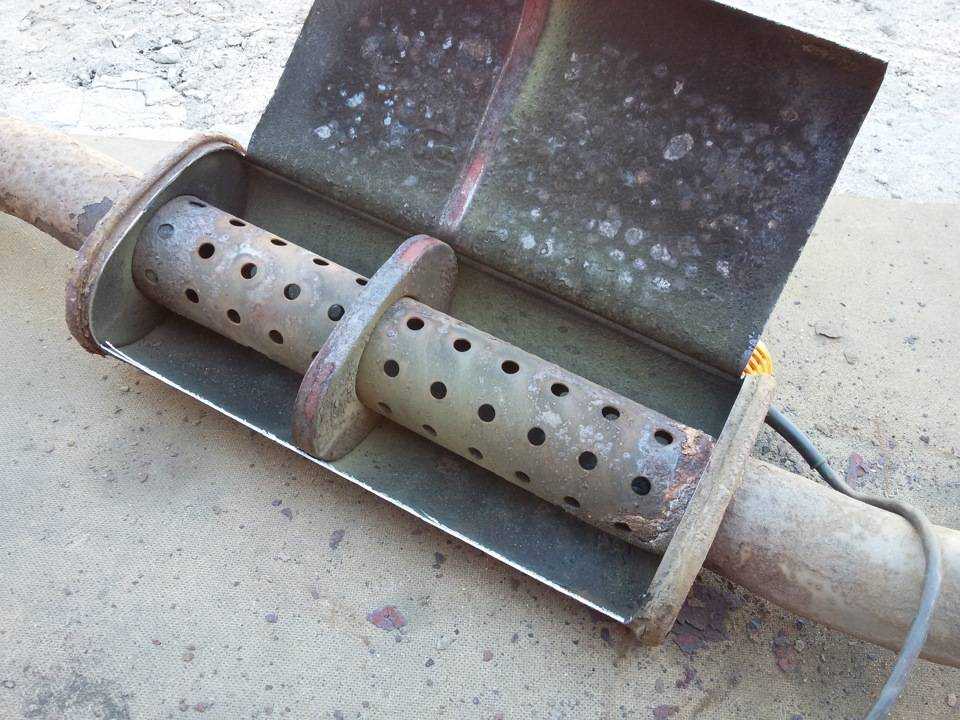

Конструктивно изделие предполагает наличие внутри металлического корпуса перфорированного отрезка трубы, где присутствует отверстие дроссельного типа, предназначенное для эффективного гашения вибраций, возникающих вследствие движения газовой струи. Внутреннее пространство корпуса располагает перегородками, которые ориентированы поперечно перфорированному патрубку. Теперь вы имеете представление о том, что такое выхлопная система.

В сравнении с резонаторами в выхлопных контурах других моделей этот узел в Лада Калина обладает гофрированным элементом. Конструктивная необходимость обусловлена склонностью устройства к подвижности во время разогрева газовой выхлопной струи.

Все компоненты резонатора производитель изготавливает только из высококачественных сталей. В противном случае, выхлопная система авто постоянно бы требовала проведения ремонтных работ. Но иногда все же требуется замена резонатора, а в отдельных случаях и замена глушителя.

Замена резонатора

Что касаемо замены, то резонатор Гранта заменить не трудно. Для этого нужно загнать машину на яму или подъемник, снять глушитель, затем сам резонатор. Поставить новый резонатор, после чего поставить глушитель и всё – поехали.

Все не так просто, если вы захотели поставить резонатор стингер на Гранту. Ну как не просто, все можно сделать «абы как» с помощью болгарки, сварки и прямых рук. Так на каком из этапов установки нам понадобятся эти инструменты?

Если вы решите поставить данный девайс со стандартным выпускным коллектором и глушителем, разбирать данный метод мы не станем, так как это является «колхозом», с которого мы не получим ничего кроме потраченного в пустую времени, и испорченной выхлопной системы авто.

Для получения заявленных характеристик по улучшению динамических показателей автомобиля фирмой изготовителем данного резонатора (StinGer) нужно подходить к этому вопросу комплексно. Комплексный подход заключается в замене не только резонатора, но и выпускного коллектора на «паук» 4-2-1, так же штатного глушителя на так называемую «банку» диаметром 51 мм, фирму производителя выбирать вам.

Материалы для выполнения роботы:

•    WD-40 (смазка, для срыва прикипевших болтов).
•    Прокладки на выпускной коллектор, резонатор.
•    Запасной комплект болтов.
•    Комплект резинок для крепления выхлопной системы.
•    «Паук» 4-2-1.
•    Резонатор стингер.
•    Глушитель «банка».
•    Тряпка для вытирания рук.

Выбор глушителя Лада Гранта

На рынке всегда присутствует определенное количество глушителей Лада Гранта, заметно отличающихся своим разнообразием. Здесь можно встретить и красиво оформленные глушители с выдающимся экстерьером, и тюнингованные модели, и обычные «глушаки» различных производителей. Они могут отличаться и весом, и габаритами и конфигурацией, которую украшают различными насадками.

Несмотря на огромный выбор таких изделий, рекомендуется устанавливать глушитель заводского изготовления. При всей своей видимой неуклюжести форм по сравнению с другими изделиями, данный вид глушителя Лада Гранта обладает одним неоспоримым преимуществом: он выполнен по ГОСТам завода, что дает гарантию прохождения межремонтного срока эксплуатации. Ведь уменьшение веса глушителя напрямую связано с использованием другого вида стали либо не заполнением полостей выхлопной трубы необходимыми компонентами. Все это будет иметь решающее значение при определении срока проходимости данной детали.

Заводской глушитель Лада Гранта, цена которого в среднем составляет от 1100 до 1500 рублей на автомобильном рынке, является неплохой заменой прогоревшему изделию. С глушителем, кроме прогорания корпуса, случаются и другие неприятности: может прогореть гофра глушителя, выйти из строя и не выполнять своих прямых функций по уменьшению содержания угарных газов катализатор, прогореть и усиливать шум работающего двигателя прокладка, получить механические повреждения сам корпус при обрыве резиновых подвесок крепления к днищу и т.д. Но все-таки основной поломкой считается прогоревшее изделие, поэтому мы рассмотрим процедуру замены глушителя Лада Гранта своими руками, предварительно подготовившись к этому виду ремонтных работ.

Как сварить новый резонатор или глушитель своими руками

Все достаточно просто. Сделать корпус резонатора из листовой стали, сварить перегородки и вставить трубы с просверленными отверстиями, заложить в полость резонатора/глушителя куски базальтовой минеральной ваты и заварить торцевые части

Из практики видно, что в этом вопросе следует должное внимание уделить размеру сечения труб. Так, для двигателя объёмом 1600 кубических сантиметров достаточно установить трубы диаметром в 52 миллиметра

После окончания сварочных работ необходимо обработать швы. Обязательно покрасить резонатор термоустойчивой краской

Когда сняты элементы выхлопной системы, обратите особое внимание на трубы между резонатором и глушителем. В местах изгиба действие выхлопных газов на стенки труб увеличивается

При необходимости заварите их.

После того как все работы произведены, осуществите монтаж частей выхлопной системы, закрепите их с помощью крепежей, не забудьте поставить прокладки. На некоторое время, если вы производили ремонт собственными руками, ваши резонатор и глушитель оживут и будут выполнять свои функции по предназначению.

Для профилактики, чтоб не так часто заезжать на СТО или на эстакаду, периодически заглядывайте под днище, осматривайте не только места возможной течи масла или антифриза, но и наши элементы выхлопной системы. Заведите двигатель, и просачивание газа с легкостью можно будет определить

Обращайте внимание на крепежи и следите за подвесками, так как постоянная вибрация влияет на жесткость сцепок

Некоторые специалисты рекомендуют заливать специальную жидкость в систему отвода газов. Такую антикоррозионную смесь заливают непосредственно в глушитель перед установкой. Проведение в комплексе всех таких мероприятий продлит на достаточный срок эксплуатацию автомобиля.

Источник статьи: http://www.syl.ru/article/206117/new_rezonator-glushitelya-neispravnosti-i-rekomendatsii-po-remontu

Система отведения газов

Она имеет большое значение при эксплуатации машины. Выхлопная система, а простонароднее — «глушитель», состоит из нескольких взаимосвязанных элементов. В исправном состоянии достаточно эффективно уменьшает уровень токсичности выхлопных газов, предотвращает попадание их в салон автомобильного средства, снижает уровень шума, улучшает работу двигателя и системы газораспределения, не наносит вред окружающей среде. Резонатор в этой системе играет важную роль. В замкнутых полостях, обычно они ввариваются от двух до трех единиц, расположен трубопровод с большим количеством отверстий. Они служат для гашения частоты газов посредством трения между собой. Качественная и динамическая работа резонатора заключается в освобождении газа, который сгорел, и наполнении новым газом.

Необходимые инструменты и материалы

Для замены резонатора на Лада Гранта вам понадобятся следующие инструменты:

• Ключи или гаечные ключи подходящего размера для крепежных элементов.
• Отвертки разных размеров для снятия крышки резонатора.
• Ключ-трубка или насос для слива охлаждающей жидкости (если необходимо).
• Таз или емкость для сбора жидкости при сливе (если необходимо).
• Специальные плоскогубцы для отсоединения шлангов или зажимов.
• Нож или любой другой острый предмет для разрезания хомутов на шлангах (если необходимо).
• Новый резонатор, предназначенный для Лада Гранта. Рекомендуется использовать оригинальную запчасть.
• Новые хомуты и зажимы для фиксации шлангов (если необходимо).

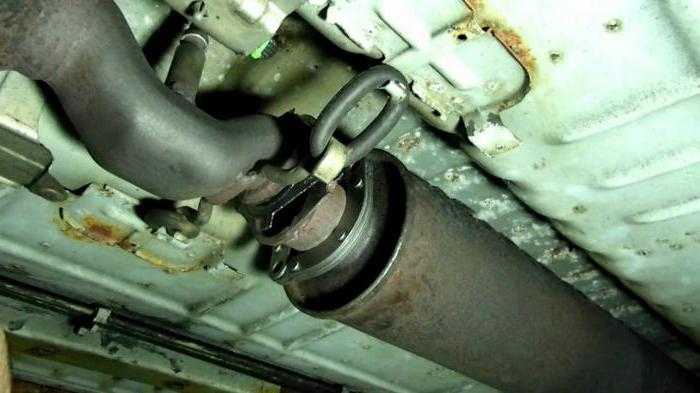

Снятие и установка резонатора на Гранте своими руками

Итак, когда защита двигателя уже не мешает, необходимо при помощи зубила несколько раз попытаться стронуть с места гайки крепления резонатора к выпускному коллектору.

Конечно, если резонатор меняется еще свежим относительно, то не исключено, что гайки можно открутить при помощи ключей. Но в подавляющем большинстве случаев сделать это не представляется возможным. Гайки прикипают, ржавеют и сорвать их с мета при помощи даже головки  — может закончиться печально, и в 90 % случае ломаются шпильки. А это приведет в последствии к дополнительным затратам денег и времени.

Все три гайки необходимо срывать крайне осторожно, чтобы шпильки остались целыми и невредимыми. После чего снимаем контрящую пластину

Затем уже попытаться разъединить де часть выхлопной системы в том месте, которое мы раскрутили. Опять-таки, со временем все это прикипает и ржавеет, поэтому не исключено, что придется воспользоваться дополнительными средствами. К примеру, в месте соединение можно слегка постучать молотком, чтобы облегчить себе работу.

После нескольких даже самых небольших ударов, обычно все разъединяется без особых проблем.

Теперь стоит переместиться в заднюю часть автомобиля, и разъединить уже глушитель с частью резонатора.

Разумеется, здесь тоже наносим проникающую смазку, после чего откручиваем все.

И результат в итоге должен получиться следующим:

Теперь остается снять резонатор Гранты с подвесов:

После чего можно производить установку нового на свое прежнее место. Что касается цены, то она может довольно сильно отличаться. К примеру, самый дешевый резонатор на Гранту можно купить за 1500 рублей, а заводской до 2700 рублей. Разумеется, качество изготовления этих деталей тоже различается в зависимости от стоимости.

Процесс роботы

Итак, давайте более подробно рассмотрим процесс роботы и его последовательность:

1. Загоняем машину на яму, но более удобно провести эту роботу на подъемнике.

2. Ждем остывания выхлопной системы.

3. Обрабатываем все болты ВД-шкой и ждем 5-10 минут.

4. Приступаем к демонтажу выхлопной системы с глушителя.

После установки данной выхлопной системы, скорей всего, не стабильно будет работать холостой ход, понизится тяга авто, пропадёт приемистость. Все перечисленное связано с необходимостью правки прошивки системы ЭБУ (электронный блок управления) двигателя. Провести данную процедуру по внесению изменений в тарировочных картах, самостоятельно вы, увы, не сможете. Для этого вам необходимо обратиться к специалисту.

Рекомендации по выбору специалиста для прошивки ЭБУ:

• Специалист должен иметь комплект оборудования для правки прошивки в режиме онлайн (реального времени).

• Процедура внесения корректировки в прошивку должна происходить в режиме онлайн (внесения изменений в прошивку, а так же ее откатка, должны происходить при езде на автомобиле, а не простая замена прошивки на заранее готовую, которую имеет мастер).

• Мастер имеет опыт отладки прошивки под ваши апгрейты.

Если все сделать правильно, производитель обещает увеличение лошадиных сил на 5-10 единиц.

Процесс роботы

Итак, давайте более подробно рассмотрим процесс роботы и его последовательность:

1. Загоняем машину на яму, но более удобно провести эту роботу на подъемнике.

2. Ждем остывания выхлопной системы.

3. Обрабатываем все болты ВД-шкой и ждем 5-10 минут.

4. Приступаем к демонтажу выхлопной системы с глушителя.

5. Устанавливаем выпускной коллектор «паук», гофротрубу, резонатор, и глушитель. Скручиваем все новым комплектом болтов.

После установки данной выхлопной системы, скорей всего, не стабильно будет работать холостой ход, понизится тяга авто, пропадёт приемистость. Все перечисленное связано с необходимостью правки прошивки системы ЭБУ (электронный блок управления) двигателя. Провести данную процедуру по внесению изменений в тарировочных картах, самостоятельно вы, увы, не сможете. Для этого вам необходимо обратиться к специалисту.

Рекомендации по выбору специалиста для прошивки ЭБУ:

• Специалист должен иметь комплект оборудования для правки прошивки в режиме онлайн (реального времени).

• Процедура внесения корректировки в прошивку должна происходить в режиме онлайн (внесения изменений в прошивку, а так же ее откатка, должны происходить при езде на автомобиле, а не простая замена прошивки на заранее готовую, которую имеет мастер).

• Мастер имеет опыт отладки прошивки под ваши апгрейты.

Если все сделать правильно, производитель обещает увеличение лошадиных сил на 5-10 единиц.

Замена глушителя на Лада Гранта своими руками

В этой статье мы рассмотрим процесс замены основных элементов выхлопной системы автомашин ВАЗ 2190 – Лада Гранта. В частности мы изучим, как правильно произвести замену подушек подвески выхлопной системы, а также основного и дополнительного глушителей.

Замена резиновых подушек выпускной системы на Лада Гранта

Замена подушек подвески глушителей требуется в том случае, если вследствие повреждения какой-либо из них, элементы выхлопа начинают соприкасаться с кузовом автомобиля. Всего таких резиновых подвесок четыре: с их помощью подвешивается дополнительный и главный глушители.

Снятие задней подушки главного глушителя производится следующим образом: слегка приподнимаем глушитель, затем выводим подвеску из крепежного кронштейна, размещенного на кузове. Аккуратно снимаем заднюю подушку.

Установка новой детали осуществляется в обратном порядке. Для облегчения работы кронштейн можно смазать достаточно концентрированным мыльным раствором.

Теперь что касается замены задней подушки. Для этого, приподнимаем основной глушитель и выводим подвеску из крепежного кронштейна.

Замена основного глушителя на Лада Гранта

1. Отворачиваем гайки болтов крепежного хомута, как это показано на рисунке ниже. Вынимаем один из болтов и снимаем стяжной хомут.

2. Аккуратно разъединяем две трубы и снимаем графитовое кольцо-прокладку.

3. Немного сместив глушитель вверх, выводим его из задней резиновой подушки. Затем выводим его и из передней подвески.

4. Снимаем главный глушитель.

Установку выполняем в обратной последовательности. Для облегчения установки резиновые подвесы обильно смачиваем их мыльным раствором.

Снятие дополнительного глушителя своими руками

Для выполнения работы нам потребуются: два накидных ключа на 13 и отвертка с прямым жалом. Прежде всего, нам необходимо разъединить трубы главного и дополнительного глушителей. Для этого:

1.Накидными ключами отворачиваем гайки двух болтов, посредством которых стягивается крепежный хомут, фиксирующий трубы дополнительного  основного глушителей. Важный момент: гайку одного из болтов откручиваем не полностью.

2. Вынимаем болт, гайку которого мы полностью открутили и сняли. Далее удаляем хомут.

3. Аккуратно разъединяем трубы. Вынимаем уплотнительное кольцо. Осматриваем его на предмет сильных потертостей и разрушений. В случае сильного износа металлографитное кольцо подлежит обязательной замене.

4. При помощи плоской отвертки отгибаем стопорные усики крепежной пластины.

5. Ключами отворачиваем гайки, которые крепят фланец катколлектора к трубе дополнительного глушителя. Демонтируем стопорную пластину.

6. Приподнимаем дополнительный глушитель и аккуратно выводим его кронштейн из-за резиновой подвески. Удаляем уплотнительную прокладку.

7. Удерживаем глушитель и выводим его из задней резиновой подушки. Снимаем дополнительный глушитель из автомобиля.

8. Установку новой запчасти выполняем в обратной последовательности.
