Замена вилки сцепления уаз патриот 409 двигатель

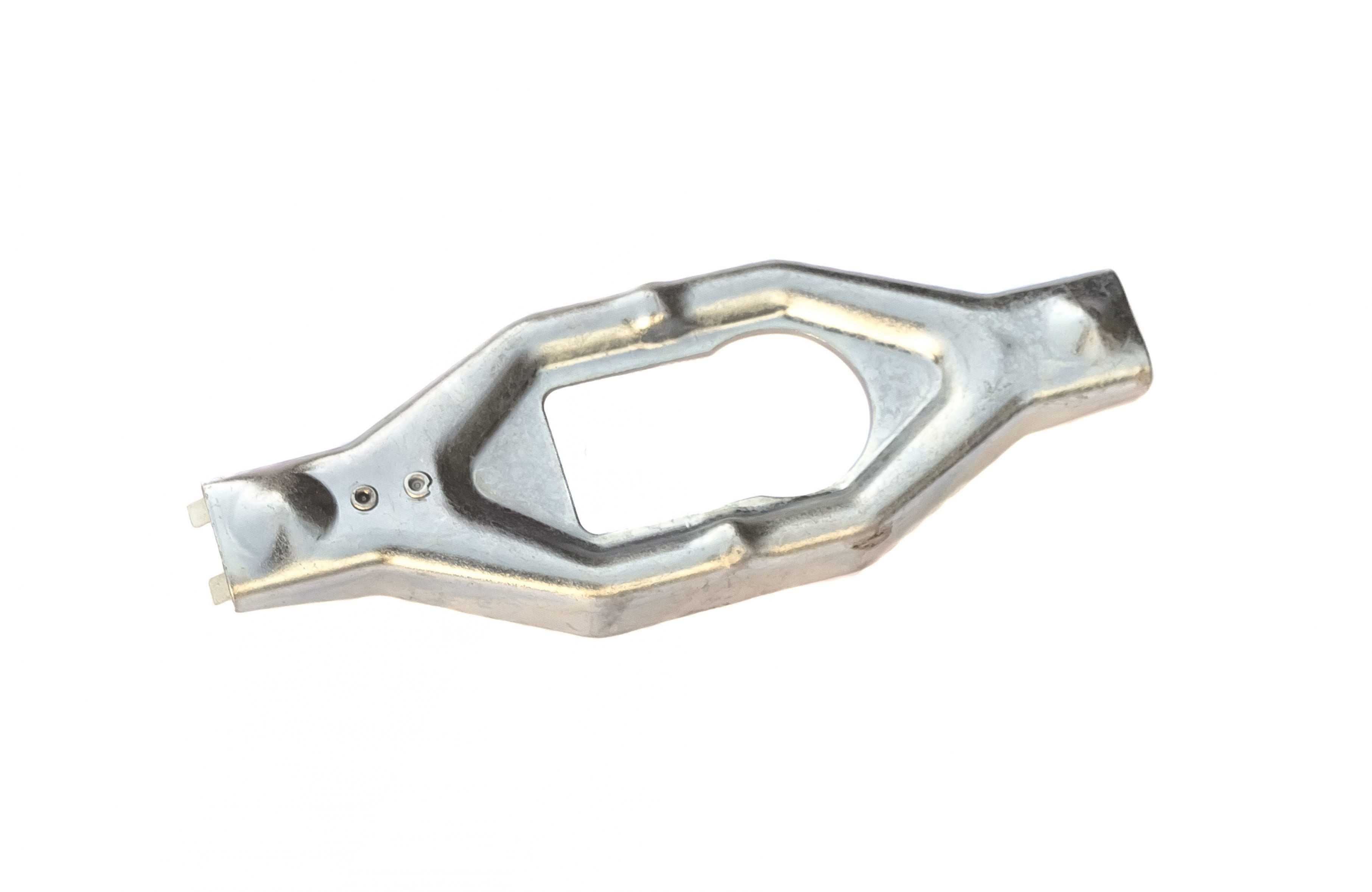

Установка новой вилки сцепления

После того, как старая вилка сцепления удалена и подготовлена поверхность для установки новой вилки, можно приступить к установке. Ниже представлена пошаговая инструкция о том, как правильно установить новую вилку сцепления на УАЗ Патриот.

1. Сначала проверьте новую вилку сцепления на наличие повреждений или дефектов.

2. Расположите новую вилку сцепления на месте, где она должна быть установлена

Обратите внимание на правильное выравнивание отверстий и фиксаторов с местом их установки

3. Шаг за шагом установите вилку сцепления в соответствующие отверстия и фиксаторы. Убедитесь, что вилка надежно зафиксирована и не имеет наличия люфтов или западин.

4. Проверьте, что вилка сцепления свободно перемещается внутри своих мест и не зацепляется за другие детали или провода.

5. Постепенно верните все ранее отсоединенные детали обратно на свои места: рычаги, крепления, провода и т.д.

6. Проверьте работу вилки сцепления, нажимая на педаль сцепления и убедившись, что вилка движется свободно и без препятствий.

7. Проверьте давление сцепления и убедитесь, что оно соответствует рекомендациям производителя.

При соблюдении всех указанных шагов и рекомендаций, вы сможете успешно заменить сломанную вилку сцепления на УАЗ Патриот. Однако, если вы не имеете достаточного опыта или уверенности в своих навыках, рекомендуется обратиться к специалисту или в автосервис для выполнения данной работы.

Причины поломки подшипника

При относительно бережном использовании авто, причем даже на неровных трассах, деталь может прослужить достаточно долгое время. Проблемы намного быстрее возникают в случае, если автомобилист предпочитают особый, жёсткий стиль вождения. Наряду с подобной формой передвижения на транспорте, можно отметить несколько иных причин для выхода детали из строя.

Одной из самых основных является неправильное обращение с педалью сцепления. Большинство современных водителей в процессе вождения допускают одну и ту же ошибку – выжимая педаль, вовремя её не отпускают.

При длительном удержании педали в полностью выжатом состоянии на подшипник будет производиться серьёзная нагрузка, на которую он не рассчитан.

Еще одной достаточно распространенной причиной выхода подшипника из строя является естественный износ детали. В среднем срок службы детали при её бережном использовании равен 150 тысячам километров пробега. При наличии провоцирующих факторов данный процесс происходит намного быстрее.

Среди прочих причин, способствующих сокращению общего рабочего ресурса детали, можно выделить следующие факторы.

1. Температурные перепады.
2. Долговременное использование авто в условиях повышенной влажности.
3. Частое использование автомобиля в особых внедорожных условиях.
4. Разнообразные механические нагрузки.

Если невнимательно относиться к автомобилю, если игнорировать проявления износа подшипника, собственник транспортного средства может столкнуться с серьёзными проблемами, с полным выходом из строя узла сцепления.

Если сама деталь стоит относительно недорого и её замена не отнимает много времени, то на обновление всей системы сцепления потребуется потратить намного больше ресурсов.

Назначение

Чтобы понять, где находится выжимной подшипник, надо понимать назначение и устройство сцепления. Сцепление и все его части относятся к трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от мотора к ведущему мосту и колёсам, должно располагаться между этими частями машины

Но важное условие локации — доступность в его управлении водителем. Чаще всего это педаль сцепления, реже рычаг возле рулевого колеса. При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии

Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения

При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии. Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения.

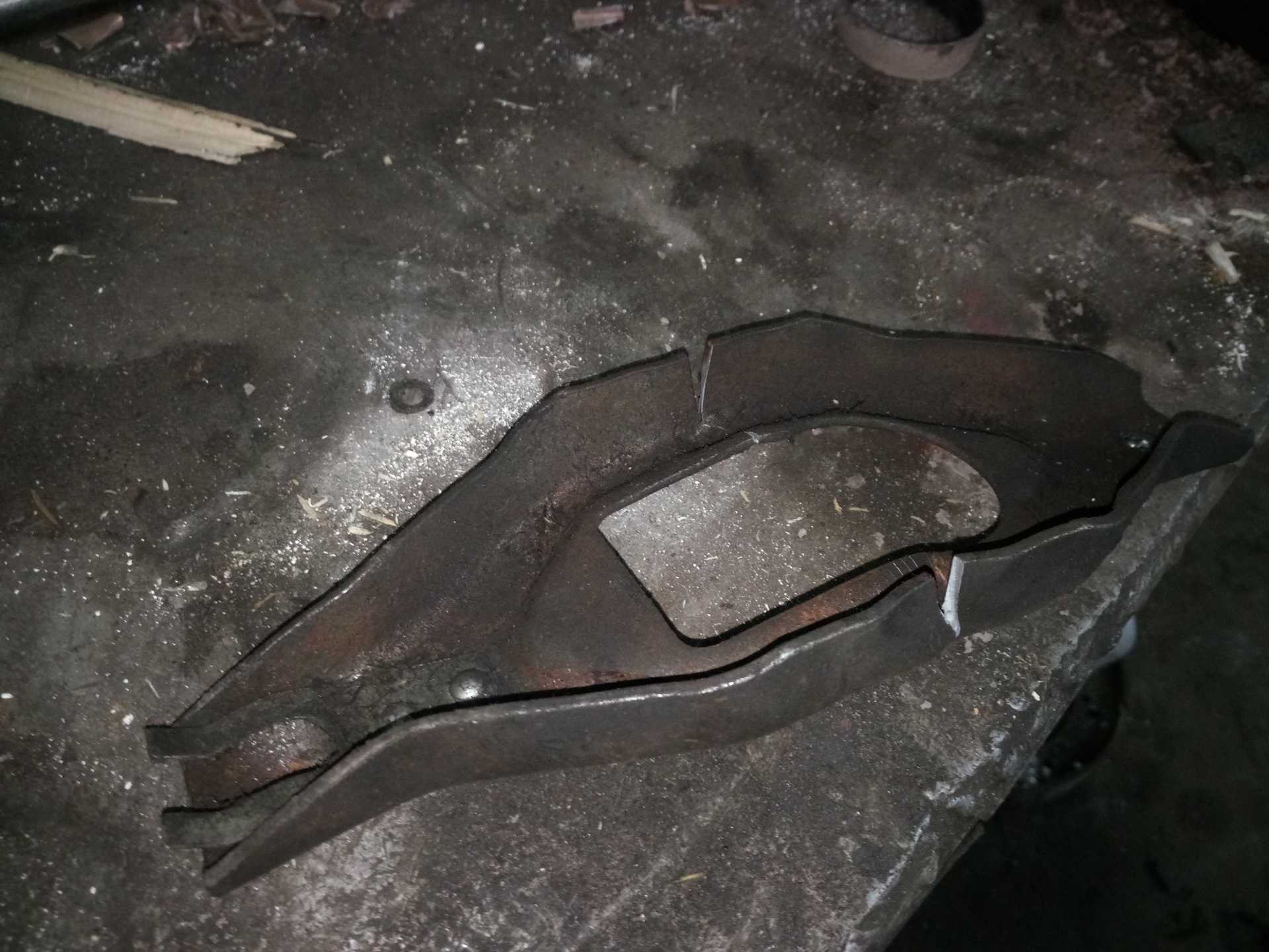

Возможные причины поломки вилки сцепления УАЗ Патриот

1. Износ или повреждение деталей

Одной из основных причин поломки вилки сцепления УАЗ Патриот может быть ее износ или повреждение. Это может произойти из-за неправильной эксплуатации автомобиля или использования некачественных запчастей.

2. Неправильная регулировка механизма

Еще одной причиной поломки вилки сцепления может быть неправильная регулировка механизма сцепления. Если вилка находится в неправильном положении или недостаточно затянуты регулировочные болты, это может привести к поломке или поломке вилки.

3. Попадание посторонних предметов

Попадание посторонних предметов в механизм сцепления также может стать причиной поломки вилки. Небольшие камни, песок или грязь могут попасть в механизм и повредить вилку или другие детали.

4. Неправильное использование механизма сцепления

Неправильное использование механизма сцепления, такое как резкое или некорректное сцепление или разъединение, может негативно сказаться на состоянии вилки. Постоянные перекосы и нагрузки могут привести к ее поломке.

5. Воздействие внешних факторов

Внешний воздействие, такое как сильные удары или столкновения, также может привести к поломке вилки сцепления. В результате таких воздействий могут произойти перекосы или повреждения, что приведет к поломке вилки.

В случае поломки вилки сцепления УАЗ Патриот рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Не рекомендуется продолжать эксплуатацию автомобиля с поломкой вилки, так как это может привести к серьезным последствиям и ухудшению состояния других деталей механизма сцепления.

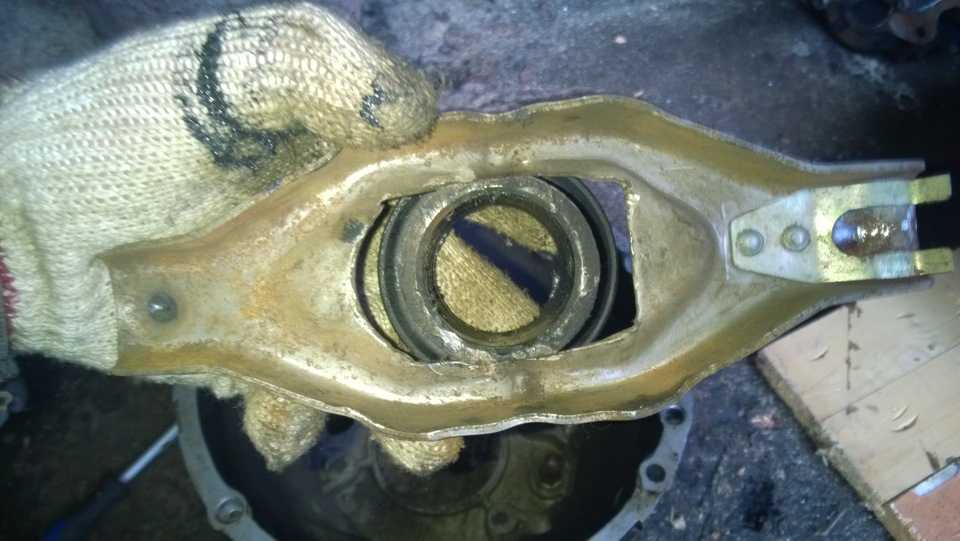

Повреждение проходки вилки

При повреждении проходки вилки сцепления возможны следующие проблемы:

• Затрудненное переключение передач.
• Нежелательные шумы при работе сцепления.
• Неисправность выключения сцепления.

Для решения проблемы повреждения проходки вилки сцепления рекомендуется выполнить следующие действия:

1. Проверить состояние и наличие повреждений на проходке вилки.
2. При обнаружении повреждений необходимо заменить вилку сцепления на новую или отремонтировать существующую.
3. При замене вилки сцепления рекомендуется заменить и другие изношенные или поврежденные детали сцепления (например, диск сцепления).
4. После установки новой вилки сцепления необходимо проверить ее работоспособность и корректность переключения передач.

В случае если отсутствует возможность выполнить замену вилки сцепления самостоятельно, рекомендуется обратиться к специалистам автосервиса для проведения необходимых ремонтных работ.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

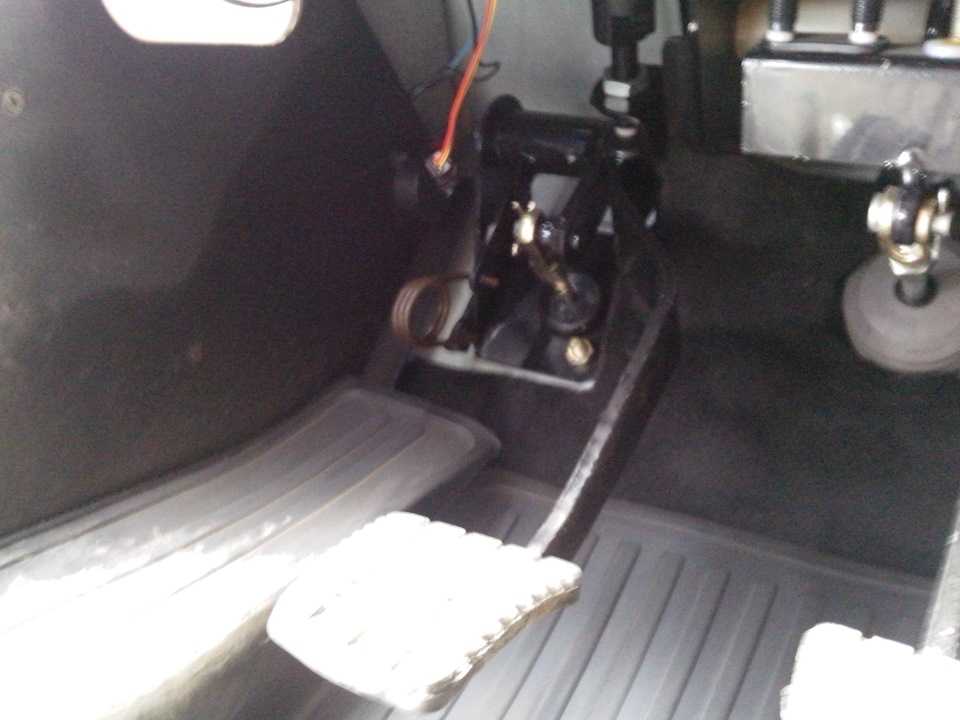

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.

Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Ремкомплект главного цилиндра сцепления

Качество УАЗовских цилиндров сцепления оставляет желать лучшего. Некоторые автолюбители переделывали на ВАЗовские, более надёжные. От применения ремкомплектов я тоже отказался, так как проблем с ними не меньше. При дешевизне ремонта, срок работы отремонтированного ГЦС был от месяца до полугода.

Для замены манжетов:

• открутите главный штуцер;
• снимите стопорное кольцо;
• выдавите в сторону стопора манжеты с поршнем;
• протрите чистой тряпкой все детали и цилиндр внутри;
• убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

• замените кольцевую манжету;
• со стороны стопора поставьте поршень на место и установите стопор;
• со стороны штуцера положите пластинку и 2 манжету;
• вложите пружину и сжимая прикрутите штуцер.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Признаки поломки вилки сцепления УАЗ Патриот

Ниже приведены некоторые признаки, которые могут указывать на поломку вилки сцепления:

• Частое затруднение или невозможность переключения передач.
• Необычные звуки, например, скрежет или скрип при нажатии на педаль сцепления.
• Переключение передач происходит не плавно, с трудностями или сопровождается рывками.
• Педаль сцепления стала более мягкой или, наоборот, напряженной.
• Обнаружены следы вытекания смазки из механизма сцепления.

Если вы заметили хотя бы один из перечисленных признаков, рекомендуется обратиться к специалисту для проведения диагностики и ремонта вилки сцепления УАЗ Патриот, чтобы избежать возможных поломок и серьезных повреждений трансмиссии автомобиля.

Признаки поломки

Сломанная вилка сцепления УАЗ Патриот может привести к серьезным проблемам при управлении автомобилем. Признаки поломки вилки сцепления могут проявляться следующим образом:

• Затруднения при переключении передач. Если вилка сцепления не функционирует должным образом, то может возникнуть затруднение при переключении передач. Включение и выключение сцепления может стать более сложным и требовать дополнительных усилий.
• Несколько выжатая педаль сцепления. Если вилка сцепления поломана, то педаль сцепления может быть выжата до конца, но сцепление при этом не отпускается полностью. В этом случае, сцепление может постоянно держать передачи включенными, что приведет к износу деталей трансмиссии.
• Необычные звуки. При поломке вилки сцепления, могут возникать странные звуки, например, скрипы или стуки, при переключении передач или при нажатии на педаль сцепления. Это может быть признаком того, что вилка сцепления требует замены.
• Белый дым из выхлопной трубы. Сломанная вилка сцепления может привести к неполному разделению двигателя и трансмиссии. Это может привести к проникновению трансмиссионного масла в цилиндры двигателя, что вызовет появление белого дыма из выхлопной трубы.

В случае появления этих признаков, рекомендуется провести осмотр и диагностику вилки сцепления УАЗ Патриот. Если обнаружено повреждение или поломка, необходимо заменить вилку сцепления своими руками или обратиться к специалисту для выполнения соответствующих ремонтных работ.

Как проверить свободный ход на Патриоте

Проверять свободный ход штока в системе сцепления отечественного внедорожника осуществить можно, прибегнув к инструкции ниже:

1. На штоке присутствует так называемая оттяжная пружина, ее и следует снять. Для этого потребуется отсоединить крепление, которым вилка крепится к пружине, а затем отсоединить пружину от цилиндра.
2. На данном этапе проверки вам потребуется линейка, с ее помощью необходимо замерить свободный текущий ход штока. Дабы измерение было корректным, линейку следует разместить правильно. Следом рукой надо нажать непременно до упора на вилку и параллельно с этим поставить на линейке соответствующую метку. После отпускаем вилку и делаем еще одну отметку. Если измеренное расстояние, которое является свободным ходом, превысило норму в 1-3мм, тогда непременно требуется регулировка.

Когда вам удалось выявить свободный ход штока в непосредственно системе сцепления авто, то требуется всего лишь регулировка, а не как многие считают, замена главного цилиндра.

Сцепления на Патриот от компании Sachs

Более демократичный вариант Sachs

Лучшим выбором для дизельных Патриотов будут устройства фирмы Sachs. На сцепление данного производителя установлена очень мягкая корзина. При этом давление, оказываемое на крутящий диск, который прижимается к маховику, имеет гораздо большее значение. Это позволяет увеличить силу оборотов по сравнению со штатным механизмом.

Если на вашем УАЗ установлен мотор ЗМЗ-409, лучшим решением будет поставить сцепление LUK от производителя Sachs. Механизм имеет высокое качество исполнения, не говоря уже о его долговечности. Патриот, оборудованный таким сцеплением, уверенно чувствует себя как на асфальтовом покрытии, так и на тяжелом бездорожье. Правда, внедорожник потребует небольшой обкатки для разработки нового устройства.

Установив такой механизм, вы сразу почувствуете ряд улучшений. Во-первых, пропадет шум, характерный для штатной раздаточной коробки. Во-вторых, гашение цикличности усилится в 3 раза, что позволит значительно повысить давление на крутящий диск.

При вскрытии комплекта становится ясно, что от таких технологий уже давно отказались, поскольку прокладки крутящего диска имеют медно-металлические узлы подключения. Кроме того, устройство обладает едким неприятным запахом, характерным для китайских продуктов. На высокое качество здесь нет и намека.

Снятие передней панели

Для начала необходимо отсоединить аккумулятор и убедиться, что система подачи топлива не под давлением.

Далее следует выполнить следующие действия:

Открыть капот и удалить пластиковые решетки моторного отсека, используя отвертку или ключ.
Отсоединить разъемы электропроводки от фонарей переднего бампера и фар, аккуратно отсоединив разъемы.
Отсоединить разъемы от датчиков парктроника и передней камеры (если они установлены).
Отвернуть крепежные винты, которые фиксируют переднюю панель к раме кузова, используя подходящие инструменты.
Аккуратно снять переднюю панель с рамы кузова, особенно обращая внимание на боковые защитные элементы и прочие крепления.

После выполнения этих действий передняя панель будет снята и доступна для проведения нужных ремонтных работ или замены деталей.

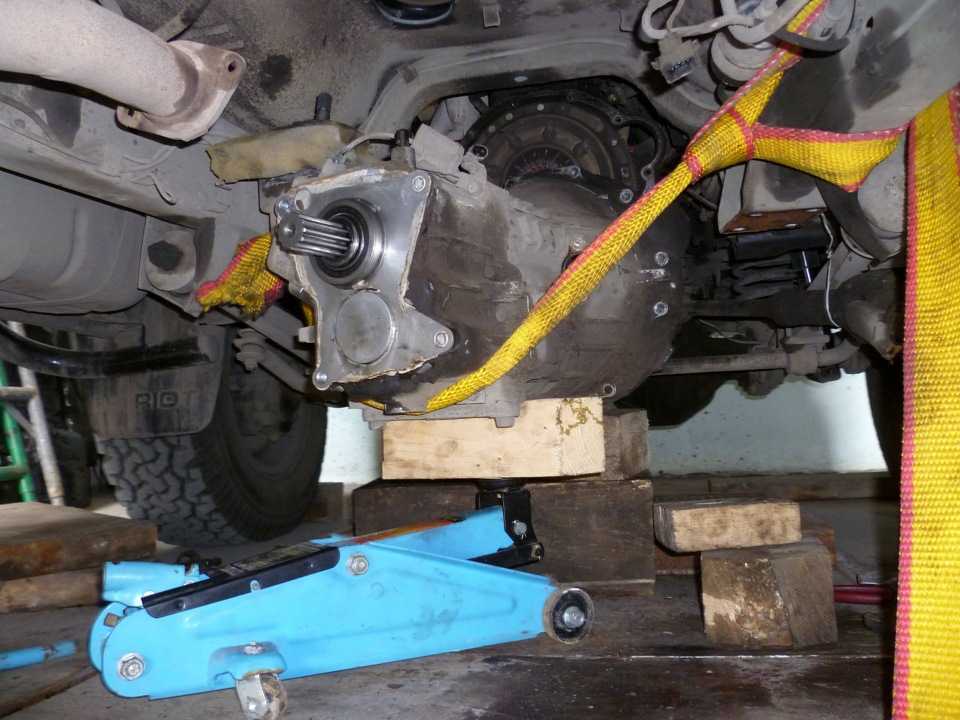

Подготовительные действия перед заменой

Перед началом замены сломанной вилки сцепления на УАЗ Патриот необходимо выполнить несколько подготовительных действий:

1. Подготовьте инструменты: для замены вилки сцепления вам понадобятся следующие инструменты: гаечные ключи, трещотка с насадками, отвертка, молоток, съемник для сцепления, струбцины, смазка, чистящий спрей, присыпка для сцепления.

2. Подготовьте рабочую область: найдите подходящее место для работы, где будет достаточно места для свободного доступа к механизму сцепления. Рекомендуется использовать подъемник или подставки для автомобиля, чтобы отвести колеса от земли и обеспечить удобный доступ.

3. Приготовьте необходимые детали: перед заменой вилки сцепления убедитесь, что у вас есть новая вилка сцепления, а также необходимые запасные детали, такие как шайбы, болты и прокладки. Проверьте, что все детали соответствуют требованиям и правильно подобраны для вашего УАЗ Патриот.

4. Изучите инструкцию: перед началом замены вилки сцепления тщательно изучите инструкцию по ремонту и эксплуатации вашего УАЗ Патриот. Ознакомьтесь с последовательностью действий и особенностями механизма сцепления, чтобы быть готовым к проведению замены.

5. Проверьте наличие необходимых материалов: убедитесь, что у вас есть необходимые смазки, чистящие средства, а также присыпка для сцепления. Все эти материалы пригодятся в процессе замены и помогут вам обеспечить надежную работу сложной системы сцепления.

После выполнения всех указанных подготовительных действий вы будете готовы к замене сломанной вилки сцепления на вашем УАЗ Патриот.

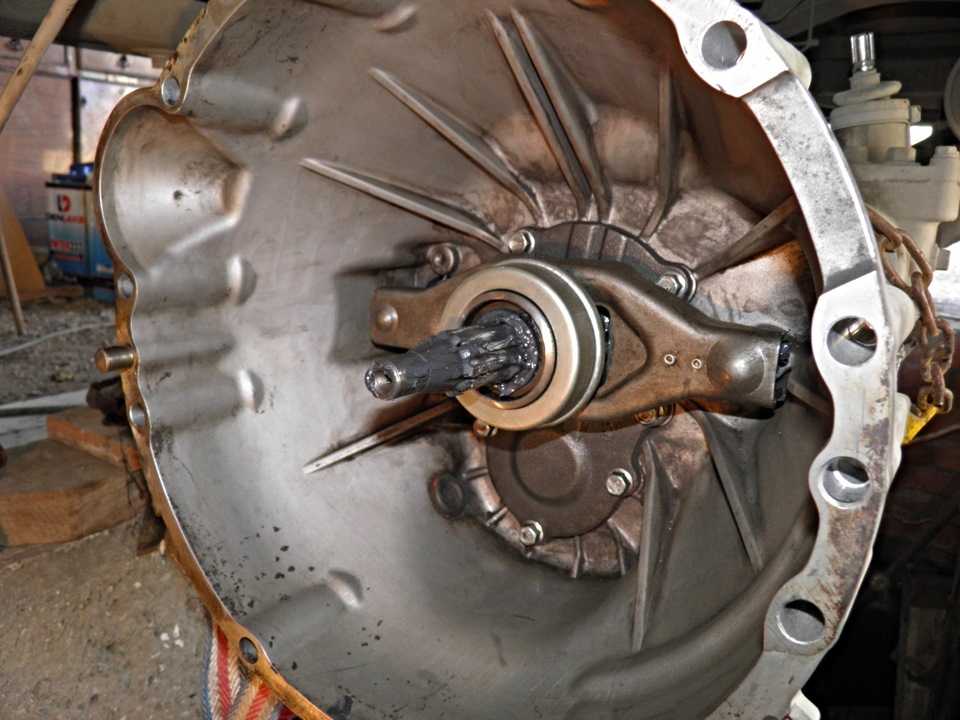

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Что в итоге

Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены.

Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.

Педаль сцепления тугая, сцепление жестко нажимается: основные причины неисправности. Диагностика неполадок сцепления и ремонт. Советы и рекомендации.

Упала педаль сцепления: почему так происходит. Основные причины, по которым проваливается педаль сцепления, что делать водителю, если пропало сцепление.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Главный сцепления для УАЗ 3151, «Hanter», Патриот с артикулом 420.469-1602300, имеет некоторые отличия, но не кардинальные. Всего лишь имеет установленный бачок, а не трубку и проушину вместо вилки толкателя поршня цилиндра. Для «головастиков» и «буханок» артикул – 420.3741-1602300.

Вполне можно заменить необходимые детали и собрать, то что нужно. Как устроен ГТЦ приведено ниже на рисунке.

Из устройства видно каким образом осуществляется регулировка свободного хода педали муфты. Для этого необходимо накручивать или выкручивать вилку толкателя.

Манжеты ГЦС представляют собой кольцо и так называемый «грибок» диаметром 22 мм.

Работа ГЦС

Вкратце работа сцепления выглядит так:

1. При выжиме педали сцепления толкатель перемещает поршень, компенсационное отверстие закрывается.
2. Он толкает перед собой жидкость в систему создавая давление.
3. Это давление воздействует на поршень рабочего цилиндра, а тот через шток выжимает вилку.
4. Вилка, двигая выжимной подшипник давит на лепестки корзины и отводит прижимной диск от диска сцепления.

Важную роль при прокачивании играет клапан и пластинка. Даже если систему не прокачивать, она всё равно заполнится. Достаточно залить жидкость и открутить клапан на рабочем цилиндре. Она самотёком заполнит систему, это касается и тормозов.

Жидкость через компенсационное отверстие поступает в полость перед поршнем через клапан в магистраль. Заполнив всё, жидкость будет вытекать через клапан. Здесь, главное, чтобы шток не был удлинён и компенсационное отверстие не перекрывалось манжетой.

При прокачке всё несколько по-другому.

1. При перемещении поршня вперёд клапан 19 открыт.
2. Когда он идёт назад, клапан закрыт и передним создаётся разряжение.
3. В поршне имеются отверстия закрытые пластиной 3. Она отходит и открывает отверстия. Жидкость перетекает из полости над поршнем и бачка через перепускное отверстие в разряженную полость перед поршнем. Манжет (грибок) даёт ей перетечь.
4. Достигнув стопорного кольца поршень останавливается, пружина прижимает грибок и пластину. Это готовность к новому циклу.
