Процесс замены выжимного подшипника сцепления на ваз 2110

Снятие приводов передних колес автомобиля ВАЗ-2110

Привода снимаем для их замены или при демонтаже коробки передач. Ремонт или замена привода требуется при возникновении стуков на поворотах, повышенной вибрации, возникающей при износе шарниров

Износу шарниров способствует попадание песка и грязи на внутренние детали ШРУС, при порыве резиновых пыльников.

Работу проводим на смотровой канаве или подъемнике.

Снимаем брызговик двигателя для этого:

По окончании слива масла пробку заворачиваем

Отворачиваем гайку подшипника передней ступицы, для этого снимаем колпак ступицы

Узким зубилом расправляем вмятый буртик гайки

Блокируем ручником задние колеса, включаем первую передачу и подставляем под колеса башмаки.

Головкой на 30 ослабляем гайку подшипника ступицы.

Ослабляем болты крепления колеса.

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отворачиваем два болта крепления шаровой опоры

Отводим поворотный кулак со стойкой в сторону и выводим привод из ступицы.

Расположив привод на растяжке…

Опираясь монтажной лопаткой на прилив картера сцепления, выталкиваем корпус внутреннего шарнира из коробки передач.

Не повредите защитное кольцо на корпусе внутреннего шарнира.

Снимаем правый привод.

Поддеваем отверткой стопорное кольцо, с помощью которого привод фиксируется в коробке передач

…и снимаем его со шлицевого конца корпуса внутреннего шарнира.

Если нужно демонтировать второй привод или снять коробку передач, необходимо в отверстие установить заглушку, приблизительно повторяющую форму хвостовика корпуса внутреннего шарнира.

Для этого можно применить деревянную заглушку.

Левый привод демонтируем аналогично правому.

При этом монтажную лопатку удобно опереть о болт крепления колеса, вставленный в углубление картера коробки передач.

Выпрессовываем корпус внутреннего шарнира и снимаем левый привод.

При установке привода стопорное кольцо на хвостовике корпуса внутреннего шарнира желательно заменить новым.

Вводим хвостовик корпуса внутреннего шарнира в отверстие коробки передач и досылаем до места, протолкнув весь привод либо постукивая медным молотком по торцу наружного шарнира.

Моменты затяжки основных резьбовых соединений при замене приводов:

— гайка подшипника ступицы 225,6–247,2 Нм (23–25,2 кгс∙м);

— болт крепления шаровой опоры к поворотному кулаку 49–61,74 Нм (5,0–6,3 кгс∙м);

— болт крепления колеса 65,2–92,6 Нм (6,65–9,45 кгс∙м).

Замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Главная функция сцепления в автомобиле – связь трансмиссии с двигателем. На эту деталь ДВС приходится большая часть нагрузок, возникающих во время передачи крутящего момента к коробке передач. В этом кроется причина его быстрого изнашивания. Причем избежать этого не удастся ни одному автовладельцу. Именно поэтому сцепление относят к расходным материалам.

Признаки необходимости установки нового сцепления:

• понижение мощности двигателя;
• неполное включение сцепления;
• щелчки, рывки, посторонние звуки при включении;
• самостоятельное выключение сцепления;
• вибрация при нажатии педали.

Далее описан процесс самостоятельной установки нового сцепления ВАЗ 2110 без слива масла и снятия коробки.

Необходимые инструменты:

• домкрат;
• обязательно наличие смотровой ямы/подъемника;
• торцевой и рожковый ключи на «17» и на «19»;
• монтировка/труба-усилитель.

Самостоятельная замена сцепления ВАЗ 2110

1. Ослабить болты крепления на левом колесе, поднять на домкрате переднюю часть колеса, поставить на «козлы».

1. Снять колесо, открутить 2 болта крепления нижней шаровой опоры.

1. Демонтировать отрицательную клемму с аккумуляторной батареи.
2. Снять ДМРВ, ослабить хомут, которым крепится гофра ДМРВ, достать воздушный фильтр.

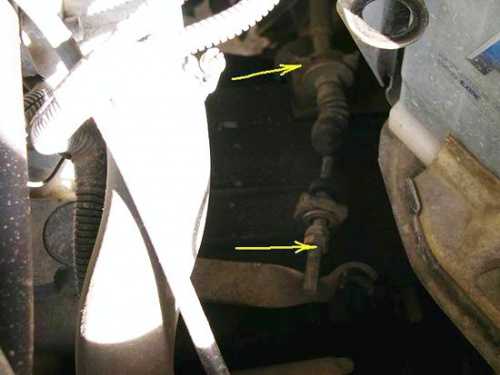

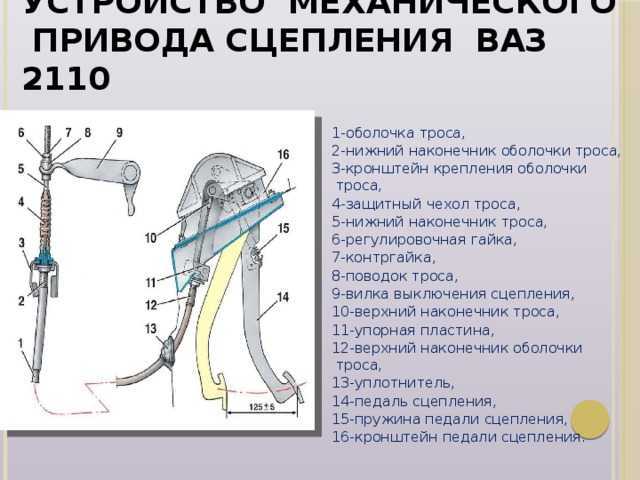

1. Убрать с вилки сцепления трос сцепления. Ослабить две крепежные гайки, прикрепляющие трос к скобе на КПП.

1. Выкрутить болт, которым стартер крепится к коробке, извлечь первый болт крепления коробки передач.

1. Найти на КПП второй болт крепления и отпустить его. Также отпустить и верхний болт, которым крепится стартер.

1. Снять разъем с датчика скорости, открутить трос спидометра.

1. Демонтировать продольную растяжку и рычаг.

Также ознакомьтесь

1. Отвинтить нижний болт, которым крепится стартер.

1. Извлечь 3-й крепежный болт коробки передач. Открутить еще одну гайку, расположенную около правого ШРУСа.
2. Снять болты крепления реактивной тяги. Их 2.

1. Ослабить гайку, которая находится на хомуте тяги привода управления коробкой, снять с коробки тягу.

1. Установить опору под двигатель, открутить 2 гайки, которыми крепится задняя подушка (смысл этого – избежать возможного прорыва шлангов).

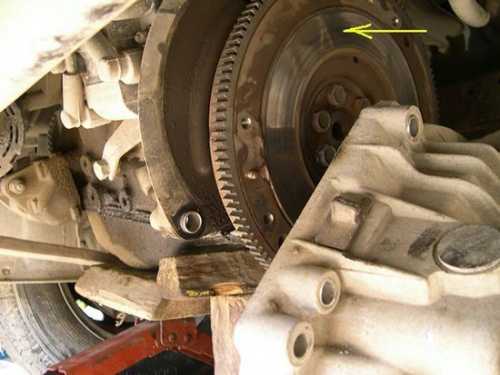

1. Аккуратно отвести КПП от двигателя, отпустить ее на пол. Она должна повиснуть на полуосях.

1. Как вариант: заменить сразу подшипник выключения сцепления.

1. Оценить износ, заменить диск, по необходимости установить новую корзину сцепления, проверить лепестки.

Сборка выполняется в обратном порядке.

Таким образом, установка нового сцепления ВАЗ 2110 без снятия коробки и слива масла произведена успешно.

Самостоятельная замена сцепления автомобилей ВАЗ 2110 на видео:

Рекомендуем почитать

Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

Сальник штока коробки переключения передач, вышедший из строя, становится причиной утечки масла из КПП. Замену сальника коробки ВАЗ 2108-2109 можно .

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом .

Важные особенности сборки сцепления

Правильная сборка этой запчасти у себя дома предполагает учет некоторых важных нюансов:

Когда вы занимаетесь центрированием диска, необходимо использовать специально предназначенную для этого оправку или же вооружиться первичным валом. Этот метод позволит поместить на свое место коробку передач. Когда работа по размещению шлиц вала в шлицы сцепления завершена, первичный вал легко вытащить наружу. Трос закрепляется к вилке и слегка ослабляется. Последующая регулировка проводится только тогда, когда сборка сцепления подошла к концу.

Не забудьте зафиксировать к панели управляющие рычаги и рычаг тяги. Хорошо затягивайте крепежи, чтобы они не раскрутились в дороге. Обязательно подключите аккумулятор и, наконец, подведите корпус фильтра, очищающего воздушные потоки.

https://www.youtube.com/watch?v=7mCb1_NePCc

Как вам статья?

Мне нравитсяНе нравится

Что такое сцепление?

Прежде чем отправляться в автосервис Москвы или другого города, попробуйте разобраться с тем, как правильно производится замена сцепления на «двенашке». Как вы сможете увидеть, ничего сложного в процедуре проведения работ нет. Весь ремонт можно выполнить самостоятельно за несколько часов.

Сцепление – это механизм, который позволяет рассоединить коленчатый вал мотора и первичный КПП. В результате двигатель может работать, рычаг коробки – находиться в положении какой-либо передачи, а машина будет стоять на месте.

Необходимо сцепление для того, чтобы осуществлять переключение скоростей при движении автомобиля. Если бы его не было, то переключать передачи было бы проблематично – рычаг очень сложно перевести из одного положения в другое. А все потому, что коленчатый вал двигателя и колеса машины оказываются жестко связанными. И именно сцепление позволяет производить своеобразное размыкание силовых агрегатов.

При ремонте автомобиля в автосервисе Москвы или любого другого города внимательно нужно следить за тем, чтобы мастера все работы выполнили максимально качественно.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Этапы проведения работ замене сцепления

На ВАЗ-2112 замена сцепления начинается со снятия коробки передач. Гораздо удобнее это делать на эстакаде или смотровой яме.

1. Сняв левое колесо, отверните гайки с шаровой опоры и рулевой тяги. В дальнейшем коробку нужно передвинуть, чтобы она не мешала, левый блок снять беспрепятственно.
2. Ослабив заднюю гайку, его снимают с вала коробки передач.
3. Следующим шагом будет снятие стартера, предварительно обесточив его.
4. Установите скобу или домкрат под картер коробки передач, а затем открутите зажимы подушки, которые удерживают корпус на месте.
5. Необходимо отцепить трос от прибора измерения скорости, снять обратную проводку с датчика и массы».
6. Откручиваем гайку с тремя болтами, которые притягивают картер к двигателю.
7. Аккуратно отодвиньте корпус в сторону, при этом извлекая правый дисковод.

Нужно помнить, что при снятии руля на его место для поддержки дифференциала устанавливается, например, подходящая трубка. И масло надо слить из картера. Его можно заменить, воспользовавшись случаем. Опытные автомобилисты ремонтируют сцепление, не снимая коробку передач. Для этого два верхних винта заменяются гораздо более длинными винтами. Таким образом, контрольную точку нельзя удалить. Длина болтов позволит отодвинуть его в сторону, см. 15. При этом откручивать поперечную связь не нужно. На него можно будет поставить заднюю часть коробки. Таких условий достаточно, чтобы поменять все детали сцепления в сборе вполне возможно.

Назначение, устройство и типичные неисправности подшипника сцепления

Нельзя сказать, что это «слабое звено» в сцеплении ВАЗ 2110, тем не менее эта неприятность с завидным постоянством способна напоминать, и напоминает, о себе. Ну «засвистел», пусть и дальше «свистит», на скорость не влияет. Иногда владельцы автомобиля думают именно так. До поры до времени.

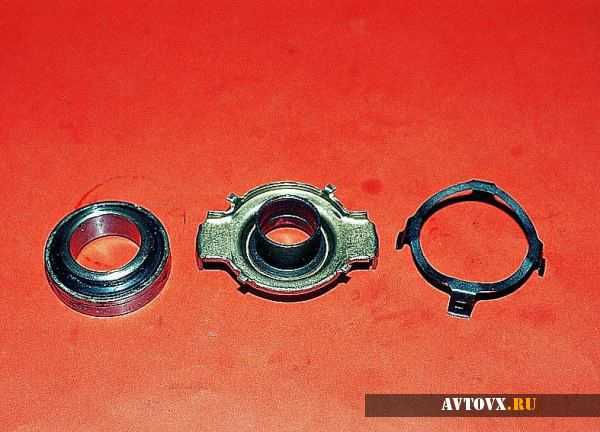

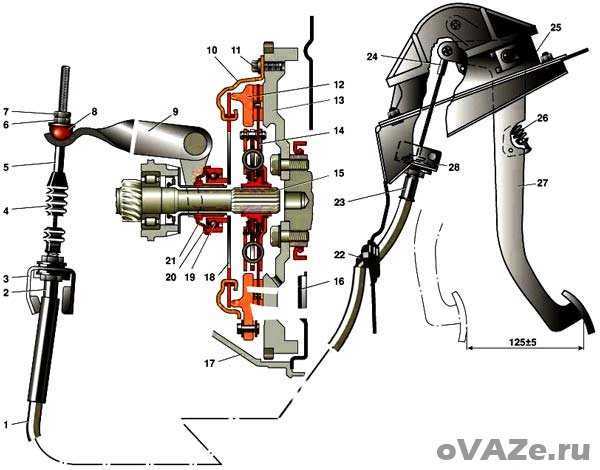

Выжимной подшипник, точнее его муфта, предназначается для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, вследствие чего происходит разъединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено, выключающее сцепление.

Неисправность выжимного подшипника чревата более серьезным и неоправданным своей ценой ремонтом, при котором заменой одного подшипника уже не обойтись. Это может быть повреждение вилки сцепления, направляющей втулки или обрыв (выгибание, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в этом случае, наверное, трижды.

Конечно, шум или шелест выжимного – не прямая команда к его замене с невозможностью продолжить движение автомобиля, но затягивать с ремонтом не стоит. Потребность в замене подшипника проявляется в виде характерного звука (свист, писк, визг – кому как больше нравится). Иногда он может возникать после пуска двигателя, в то время когда все узлы и агрегаты авто еще «холодные», и исчезать при их прогреве, или постоянно напоминать о себе во время работы силового агрегата при отключении сцепления автомобиля.

В другом, более серьезном случае, при выходе из строя выжимной подшипник может «скрежетать» о диафрагменную пружину, чем может вызвать быстрое образование выработки на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем быстрее будет произведена замена подшипника, тем лучше, и безопаснее. Ремонту он не подлежит только замена новым. Благо, цена на подшипник невысока.

Установка нового элемента

Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.

1. Первое, что требуется сделать, это проверить состояние нового выжимного подшипника сцепления. Многие автовладельцы почему-то забывают удостовериться в том, что пришедший на замену старому подшипник действительно исправен. Проверяется это просто. Вращайте подшипник, подергайте его в разные стороны. Если заеданий при вращении нет, а также отсутствует люфт, значит, вы купили действительно исправный, хороший выжимной подшипник.
2. Вставляйте новую деталь в муфту. Сделать это нужно так, чтобы выступающая часть внутреннего кольца была направлена к муфте.
3. Вставив элемент, закрепите его при помощи держателей.
4. Перед тем как вставлять новый выжимной подшипник на втулку (направляющую), не забудьте ее смазать консистентным составом. Слой смазки должен быть тонким, не переусердствуйте.
5. Зафиксируйте муфту и подшипник, используя пружинный фиксатор.
6. Поставьте коробку переключения передач и остальные демонтированные элементы на свои законные места.
7. Завершает весь ремонтный процесс регулировка сцепления.

Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно приходится демонтировать еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом, чтобы заменить небольшой подшипник, нужно разобрать чуть ли не пол автомобиля.

Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

• аккумуляторная батарея;
• воздухоочистительный элемент вместе с коробкой и датчиком расхода воздуха;
• тросик сцепления;
• коробка передач.

Замена сцепления ВАЗ 2110-2112

Замена сцепления ВАЗ 2110-2112 с одной стороны кажется довольно трудоемким процессом, но на самом деле все предельно просто – главное следовать пошаговой инструкции, соблюдать технологию и меры предосторожности. Для этого потребуется стандартный набор инструментов, который есть практически у каждого автомобилиста, смотровая яма или подъемник и помощь второго человека для снятия и установки коробки передач. Снятие сцепления ВАЗ 2110-2112

Снятие сцепления ВАЗ 2110-2112.

Для снятия сцепления ВАЗ 2110-2112 первым делом необходимо снять аккумулятор и кожух воздушного фильтра (вместе с фильтром и ДМРВ – датчиком массового расхода воздуха) – для этого необходимо плоской отверткой поддеть фиксаторы и достать их из посадочных мест. Далее следует снять стартер, после чего получаем доступ к болтам, крепящим двигатель и коробку передач. Откручиваем болты и отключаем датчик скорости в коробке передач.

Затем необходимо поднять переднюю часть машины на домкраты (автомобиль должен стоять на стояночном тормозе либо же задние колеса должны быть зафиксированы) так, чтобы провисли колеса, открутить их и снять. Кроме того, необходимо открутить обе контргайки в ступицах. Затем со стороны колеса необходимо открутить шаровую опору и все болты рычага подвески, чтобы снять его.

Если стоит защита картера или брызговик – снимаем их. Затем необходимо поддомкратить двигатель, а чтобы не повредить картер, необходимо подложить под него широкую доску. После этого снимаем реактивную тягу, ослабляем и отсоединяем кулису. Откручиваем коробку от подушки (если установлена задняя, то и от нее тоже). Теперь нужно немного опустить двигатель, не доводя до уровня провисания – таким образом придется прикладывать меньше усилий для снятия коробки передач со штока. Если есть возможность, то ее тоже можно поддомкратить для удобства. Теперь отсоединяем левый и правый приводы, а отверстия нужно заглушить деревянным чопиком, резиновой заглушкой или другими подручными средствами, только после чего снимаем коробку (вот тут-то и пригодится помощь второго человека). Теперь мы получили доступ к сцеплению. Необходимо открутить болты, которые прижимают корзину с помощью кронштейнов и снять ее. Затем снимаем старый диск сцепления.

Установка сцепления ВАЗ 2110-2112.

При установке диска сцепления ВАЗ 2110-2112 нужно соблюдать два основных правила. Первое – диск должен устанавливаться той же стороной, как и стоявший перед ним, так как неверная установка приведет к плохой работе сцепления, появлению скрежетов и скрипов, стиранию пружин. Второе – ни в коем случае нельзя одевать диск сцепления ВАЗ вручную. Для этого необходимо использовать кусок металлической трубы, по диаметру немного превосходящий шток, с помощью которого и набивать диск на его посадочное место. Если диск установлен с перекосом – готовьтесь к скорейшей покупке и заменен еще одного комплекта сцепления.

После того как корзина установлена, наживляем крепежные болты, проходящие через кронштейны. Закручивать их нужно постепенно, крест-накрест – левый верхний, потом правый нижний и так далее. Если вы собираетесь заменить подшипник, то надевать его также нужно с помощью куска металлической трубы соответствующего диаметра, чтобы не перекосить. После того, как новое сцепление установлено, устанавливаем коробку передач в обратном порядке.

Как говорили древние – не Боги горшки обжигают. Так и в этом случае – не обязательно ехать на станцию техобслуживания, чтобы заменить сцепление. Да, действительно, на эту работу уходит довольно много времени, но вы будете уверены в том, что сделали ее не спустя рукава, а на совесть. Да еще и сэкономили на услугах механика.

Совет: после того, как коробка передач снята, у вас появляется прекрасная возможность проверить ходовую вашего автомобиля. Осмотрите пыльники, состояние сайлентблоков, рычагов, шаровых опор и их пыльников, стяжных хомутов и подушек.

Замена сцепления на ладе приоре

Лада Приора очень ремонтопригодная. Подтверждением этому факту является конструкция, которая сохраняется практически без изменений на конвейере.>

Большинство операций по обслуживанию и ремонту выполняется в условиях среднестатистического гаража. Сегодня мы рассмотрим замену сцепления на автомобиле Лада Приора.

При выполнении этого процесса впервые можно потратить достаточно много времени. Поэтому рекомендуем разобраться, что вам важнее – сделать самому и занять большое количество времени, либо отправиться в сервис и получить работу через короткое время.

Кроме этого, МКПП Лада Приора, которую мы будем демонтировать для удобства замены, является весьма тяжелым агрегатом. Для ее снятия, чтобы не навредив себе и автомобилю, рекомендуем найти себе помощника и соответствующий инструмент для ее подъема/спуска.

Итак, начнем демонтаж МКПП.

1) Отключаем бортовую сеть автомобиля, отключив клемму «-» от аккумулятора.

2) Снимаем защиту картера, если имеется.

3) Отсоединяем тросик выключения сцепления. Об этой процедуре на Лада Приора вам расскажет отдельная статья с соответствующим заглавием.

5) Отсоединяем все провода от стартера.

6) Откручиваем все гайки,которые крепят стартер. Аккуратно вынимаем его из подкапотного пространства.

7) Перемещаемся под автомобиль. Теперь отсоединяем тягу привода рычага переключения передач. После этого выполнения этого действия, отсоединяем провод от датчика, который отвечает за включение ламп заднего хода. Датчик лучше выкрутить из резьбы.

9) Растяжки подвески можно не снимать. Необходимо ослабить гайки крепления к рычагам подвески и после этого отвернуть по три болта крепления кронштейнов к кузову автомобиля.

10) Отсоединяем рулевые наконечники от поворотных кулаков.

Для дальнейших действий необходимо слить масло из МКПП.

11) Снимаем ШРУСы передних колес, вытянув их из коробки передач

12) Просто ослабляем три болта и одну гайку крепления картера сцепления коробки передач к блоку двигателя.

13) Теперь необходимо зафиксировать двигатель, т.к. дальше придется откручивать одну из опор.

14) Когда операция по фиксации выполнена, откручиваем заднюю и левую опоры.

15) Окончательно выкручиваем болты и гайку крепления картера сцепления к блоку цилиндров. Сдвигаем коробку в сторону, противоположную двигателю и извлекаем из-под автомобиля.

Важно отметить, что более подробные инструкции есть в статье, рассказывающей о снятии коробки на Лада Приора. Подготовка выполнена. Теперь наша цель – замена корзины сцепления Лада приора

Теперь наша цель – замена корзины сцепления Лада приора

Подготовка выполнена. Теперь наша цель – замена корзины сцепления Лада приора.

1. Замечание: В случае установки нажимного диска из старого комплекта, необходимо отметить положение кожуха диска и маховика еще до снятия корзины сцепления. Делается это для сохранения балансировки механизма.
2. Вставляем втулку, которая будет центрировать диск в отверстие нажимного диска. Роль втулки может выполнить труба, подходящая по диаметру. Втулка поможет предотвратить падение ведомого диска. Если же втулку подобрать не удалось, можно поступить по-другому. Главное — держать ведомый диск, чтобы он не выпал из кожуха сцепления.
3. Откручиваем 6 болтов крепления корзины сцепления. Когда все болты откручены, придерживая ведомый и ведущий диски сцепления. Еще для удобства откручивания болтов, нужно зафиксировать маховик. Сделать это можно с помощью упора плоской отверткой в зубья маховика.
4. Снимаем корзину сцепления в сборе.
5. Сцепление демонтировано.
6. В некоторых случаях не обязательно менять корзину сцепления в сборе. Осмотрите внимательно детали на вопрос износа и повреждений. Если они являются таковыми, замените их.
7. Перед установкой сцепления оцениваем, как легко перемещается ведомый диск по шлицам первичного вала коробки передач. Это необходимо при установке старых компонентов.

Если он затруднен, меняем весь узел в сборе.

1. Выступающая часть ведомого диска должна быть направлена к нажимной пружине.
2. С помощью оправки ставим ведомый диск, а затем кожух нажимного диска.
3. Сборка проводиться в порядке, обратном снятию.
4. В завершение данной процедуры необходимо провести регулировку сцепления. Об этом вам расскажет отдельная статья.

vse-dlyaavto.ru

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.
