Как проверить ступичный подшипник на ходу
Во время движения автомобиля, если появился посторонний шум в салоне, он становится раздражителем слуха для водителя. Найти источник шума порой сложно, потому что издавать звук могут многие узлы и детали машины. Попробуйте разогнать автомобиль. Некоторые шины на высокой скорости могут создавать гул, и тем самым дезинформировать водителя.
Узнать с какой стороны неисправность можно способом маневрирования:
- Поверните влево, нагрузка на левую ось уменьшится, если звук исчез или ослаб – значит проблема с левой стороны.
- Поверните вправо нагрузка на левую сторону увеличится, появится гул, значит предположение, что неисправность с левой стороны – верно.
- Попробуйте изменять скорость и чередование поворотов влево и вправо.
- Прислушайтесь, как будут изменяться частота и тон звука. Он может снижаться, повышаться, а иногда исчезать вовсе.
Разогните на ровной дороге автомобиль, сбросьте газ, двигайтесь по инерции. Пусть пассажир прислушается откуда идет гул. Проверьте свои предположения. Сделайте диагностику на вывешенных колесах автомобиля, используя домкрат.
Причины поломки ступичного подшипника
Родные ступичные подшипники (которые устанавливаются на автомобиль с завода) способны пройти более чем 250 тыс. км,. при должной эксплуатации. Такой пробег подшипники могут выдержать благодаря прочным и надежным материалам, из которых сделаны. К более раннему выходу из строя ступичного подшипника приведут:
Частое попадание в ямы на высокой скорости. При попадании в ямы, вся подвеска автомобиля испытывает колоссальные нагрузки, ступичный подшипник не исключение;
Перегрев ступичного подшипника, например, из-за заклинившего суппорта или сильной затяжки. Если проигнорировать такую поломку как заклинивший тормозной суппорт, то ступица очень сильно нагреется и из нее вытечет смазка. Дальнейшая эксплуатация ступичного подшипника станет невозможной;
Потеря смазочного материала. Очень частая причина поломки. В дешевых ступичных подшипники производитель обычно не кладёт достаточного количества смазки, такой подшипник прослужит не более 30 тыс. км. Если брать качественный ступичный подшипник, то со временем смазочный материал из него просто-напросто выгорает или теряет свои свойства;
Неправильная затяжка ступичного подшипника. При установке ступичного подшипника надо обязательно знать, с каким моментом его затягивать
Это очень важно! не пренебрегайте этим пунктом ни в коем случае. Подшипник можно как перетянуть при установке, так и не дотянуть
При неправильной установке подшипника он может прослужить не более 1 тыс. км.
Неправильная запрессовка ступичного подшипника. При установке нового подшипника обязательно проверьте, нет ли никаких перекосов. Если криво запрессовать подшипник, нагрузки будут распределяться неравномерно. Несложно понять, что такой подшипник прослужит недолго;
Перегрузка автомобиля. Если вы любитель нагрузить свой автомобиль массивным грузом, знайте, первым кто берет на себя весь удар – ступичный подшипник. Будьте уверены, такая эксплуатация автомобиля однозначно приведет к замене ступичного подшипника;
Установка колесных дисков с вылетом непредусмотренным заводом изготовителем или установка проставок. Диски с большим вылетом так же приведут к преждевременному выходу из строя ступичных подшипников. При установке таких дисков, нагрузка на ступичный подшипник в разы возрастает.
Замена ступичного подшипника. Становиться понятно, что надо избегать больших ям на дороге, покупать только качественные запчасти, доверять автомобиль только проверенным мастерам и правильно эксплуатировать автомобиль. При соблюдении этих правил ступичный подшипник прослужит Вам достаточно долго.
Замена тормозного диска газель NEXT
маленькое видео о замене диска тормоза.

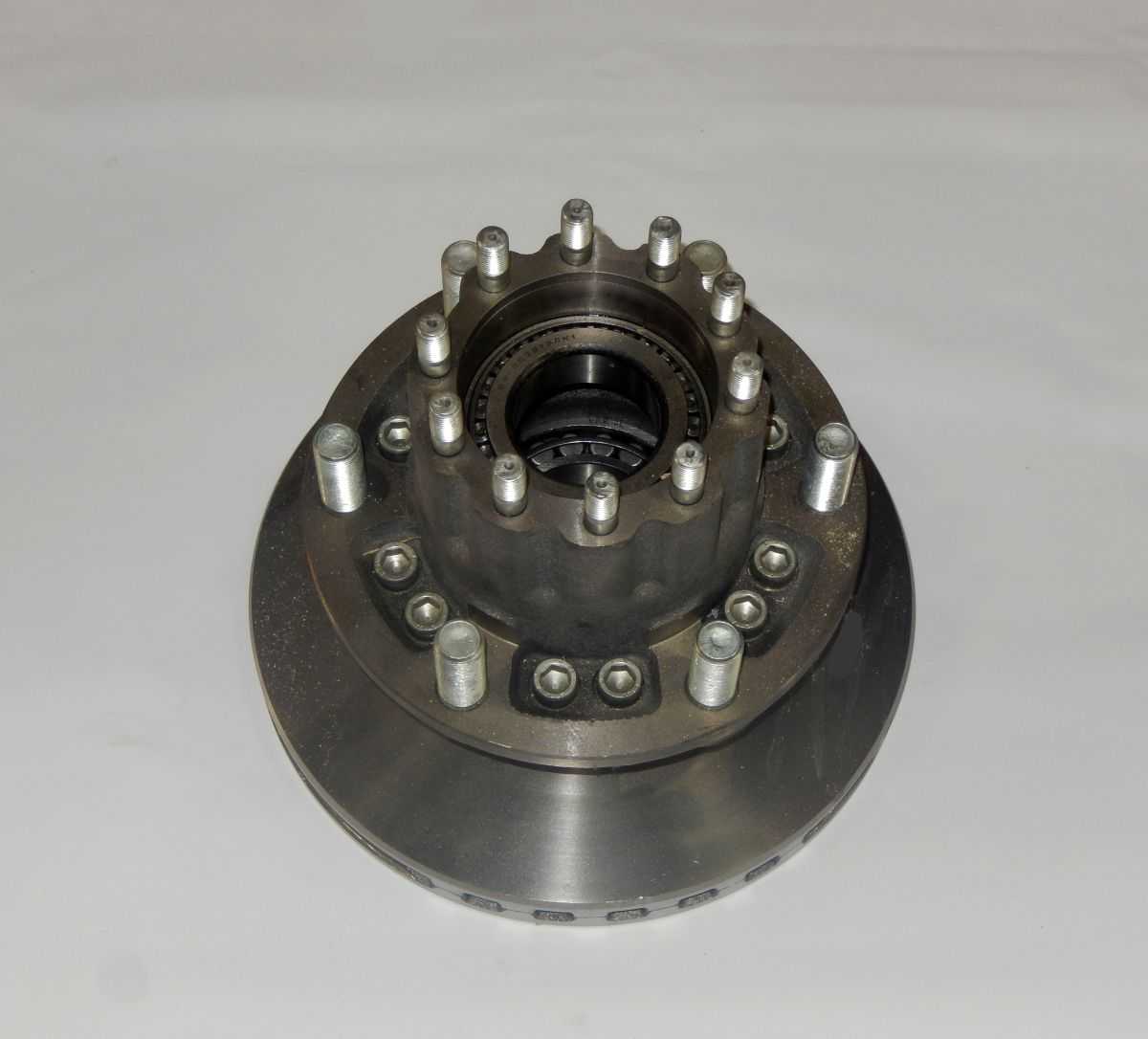

Снимаем ступицу с тормозным диском в сборе
Выкручиваем болты крепления диска тормоза к ступице
Снимаем диск со ступицы
Выкручиваем стяжной болт «А» и снимаем прижимное кольцо «Б» (на автомобилях с Абс – задающий диск датчика частоты вращения колеса)
Выпрессовываем с применением оправки ступицу из внутреннего кольца подшипника.
Если внешняя часть внутреннего кольца подшипника осталась на ступице, спрессовываем ее съемником
Запрессовываем прессом при помощи оправки ступицу в новый подшипник по полной программе, прикладывая усилие только к внутреннему кольцу подшипника. Не забивайте ступицу в подшипник – он может разрушиться.
Устанавливаем прижимное кольцо (на автомобиле с Абс – задающий диск датчика частоты вращения колеса) и затягиваем стяжной болт моментом 280 – 320 Нм. При затягивании болта необходимо поворачивать ступицу относительно подшипника.
Перед вворачиванием болта очистите от старенького герметика и обезжирьте резьбу болта и отверстие в ступице. Нанесите на резьбу болта анаэробный фиксатор резьбы.
Устанавливаем на ступицу диск тормоза.
Перед установкой диска тормоза кропотливо очистите от ржавчины и окалины привалочные поверхности ступицы
Также очищаем от ржавчины и окалин диск. Потому что даже мелкая частичка грязищи, зажатая меж привалочными поверхностями, вызовет биение диска и вибрации во время торможения.
Устанавливаем ступицу в оборотном порядке
Перед вворачиванием болтов крепления корпуса подшипника к поворотному кулаку очистите от старенького герметика и обезжирьте резьбу болтов и отверстия в поворотном кулаке. Нанесите на резьбу болтов анаэробный фиксатор резьбы. Затяните болты моментом 52—59 Нм.
На грузовых автомобилях Газель, подшипник для передней ступицы, равно как и вся ходовая часть, испытывает повышенные нагрузки. А если прибавить к этому еще и плохие дороги, довольно частую езду с перегрузом, а также не всегда качественные детали, становится понятно, что производить замену подшипника для передней ступицы Газель приходится довольно часто.
Однако крайне важно выполнять эту процедуру правильно, чтобы избежать дополнительного риска или денежных затрат. Ниже дана информация о том, как вовремя распознать неисправность и как сделать замену подшипников передней ступицы на Газель Некст, 3302 или Бизнес
Так же статья подойдет владельцам ГАЗ 2705, 3221, 32212, 32213, 32217, 3302, 33021, 33023, 33027 «ГАЗель» и 2217, 22171, 2752 «Соболь» (и модификациях).
Замена подшипника ступицы переднего колеса ГАЗель Некст

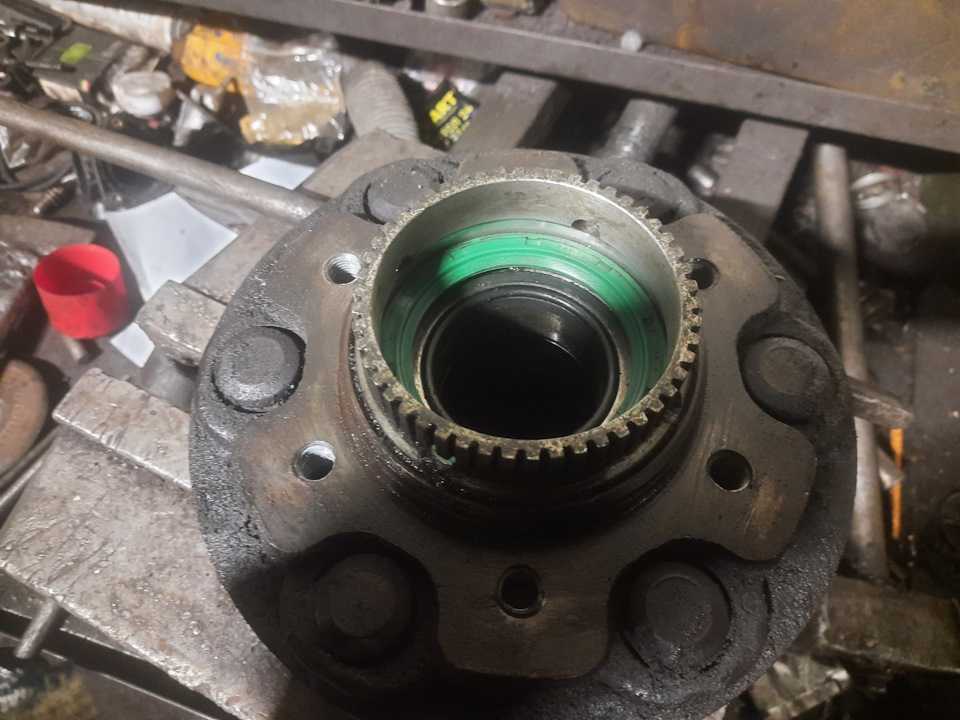

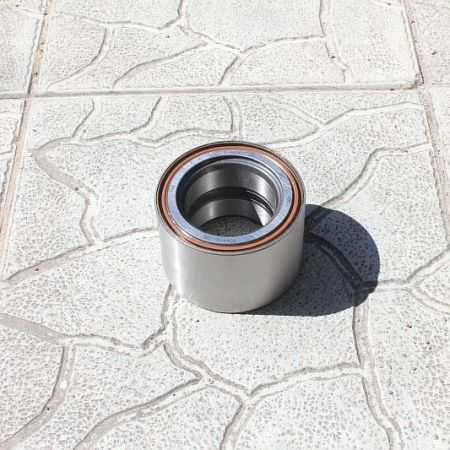

В ступице установлен двухрядный роликовый подшипник, который во время эксплуатации не требует регулировки и смазки.
При выпрессовке ступицы из подшипника он разрушается. Поэтому снимаем его только для замены.
Для выполнения работы понадобятся инструменты: ключи на 15, на 24, динамометрический ключ, ключ шестигранник на 6, молоток, набор выколоток, ключ для гаек колес.
Заменять подшипники нужно одновременно на двух ступицах.
Подготавливаем автомобиль для выполнения работы.
Подставляем под задние колеса башмаки.
Вывешиваем переднюю часть автомобиля и снимаем соответствующее колесо.
Ослабляем затяжку шести болтов крепления тормозного диска
Откручиваем два болта крепления суппорта переднего тормозного механизма
Снимаем суппорт и закрепляем его проволокой или технологическим крючком на деталях подвески
Шестигранным ключом выкручиваем пять болтов крепления корпуса подшипника к поворотному кулаку
Болты крепления корпуса подшипника к поворотному кулаку затянуты большим моментом и зафиксированы анаэробным фиксатором резьбы.
Поэтому для их выворачивания используйте только высококачественный инструмент.
Если ключ провернется в головке болта, вывернуть болт потом будет невозможно. Лучше всего обстучать эти болты.
Снимаем ступицу с тормозным диском в сборе
Выкручиваем болты крепления тормозного диска к ступице
Выпрессовываем с помощью оправки ступицу из внутреннего кольца подшипника.
Если наружная часть внутреннего кольца подшипника осталась на ступице, спрессовываем ее съемником
Запрессовываем прессом с помощью оправки ступицу в новый подшипник до упора, прикладывая усилие только к внутреннему кольцу подшипника.
Не забивайте ступицу в подшипник – он может разрушиться.
Устанавливаем прижимное кольцо (на автомобиле с ABS – задающий диск датчика частоты вращения колеса) и затягиваем стяжной болт моментом 280 – 320 Нм.
При затягивании болта нужно поворачивать ступицу относительно подшипника.
Перед вворачиванием болта очистите от старого герметика и обезжирьте резьбовую часть болта и отверстие в ступице. Нанесите на резьбовую часть болта анаэробный фиксатор резьбы.
Устанавливаем на ступицу тормозной диск.
Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы
Также очищаем от ржавчины и окалин диск.
Так как даже мельчайшая частица грязи, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
Устанавливаем ступицу в обратном порядке
Перед вворачиванием болтов крепления корпуса подшипника к поворотному кулаку очистите от старого герметика и обезжирьте резьбовую часть болтов и отверстия в поворотном кулаке.
Нанесите на резьбовую часть болтов анаэробный фиксатор резьбы.

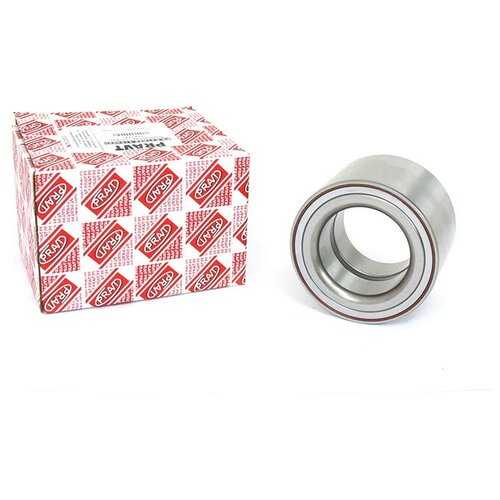

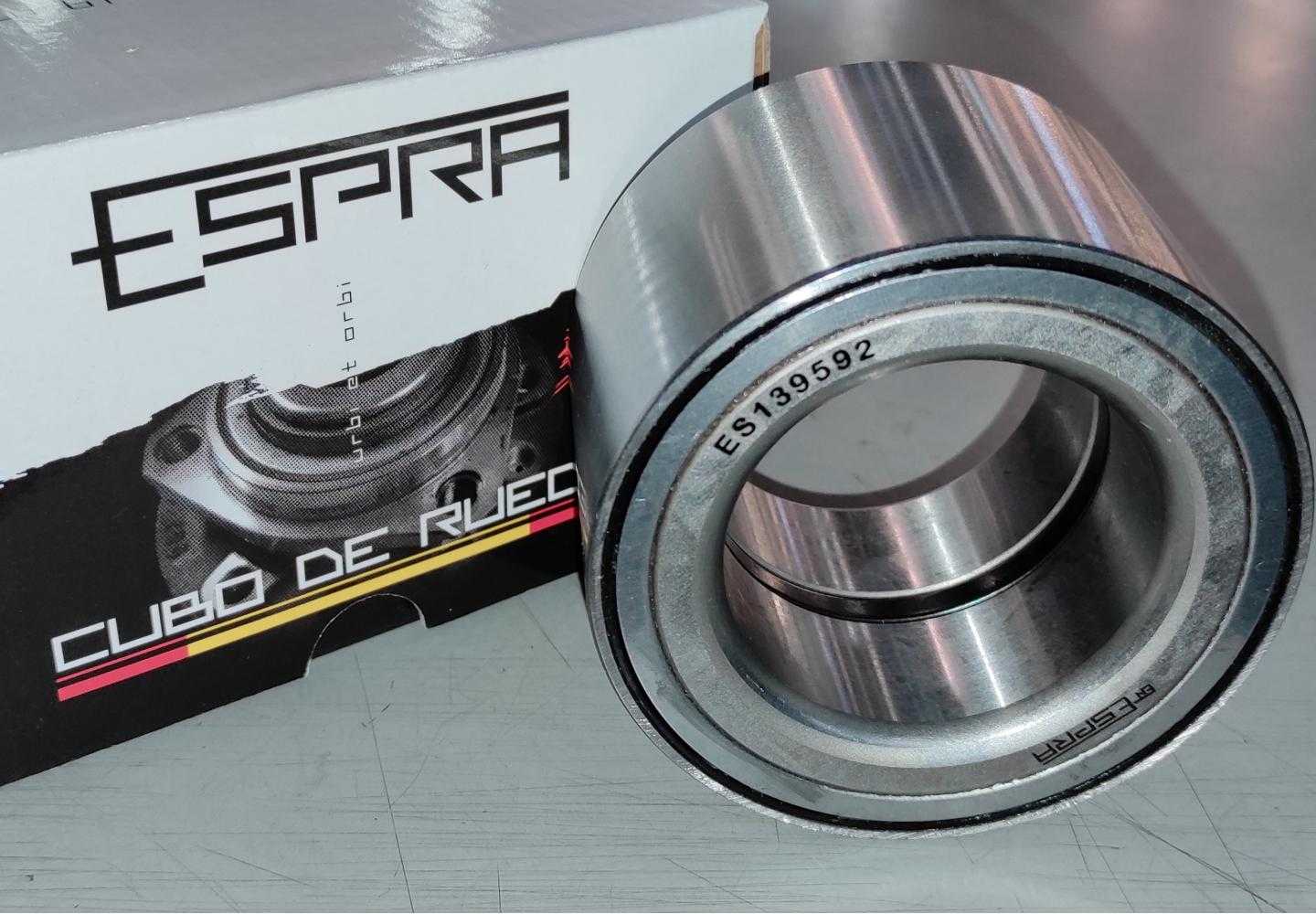

Подшипник ступицы задней (задние дисковые тормоза) ГАЗель NEXT ES139592 (ТУРЦИЯ) купить в Москве недорого — 2600.00
Подшипник ступицы задней (задние дисковые тормоза) ГАЗель NEXT (ТУРЦИЯ)
| Артикул | C41R92-3104020-01 |
| Код заказа | 8Т-42156 |
Подшипник ступицы задней (задние дисковые тормоза) ГАЗель NEXT (ТУРЦИЯ)
* — Указанная цена не является публичной офертой и носит лишь ознакомительный характер
ООО «ТД Грузовик» обслуживает клиентов со всей Москвы и Московской области, а также сотрудничает с заказчиками из регионов. В нашем магазине вы найдете все, что необходимо для полноценного обслуживания и поддержки в работоспособном состоянии вашей спец. техники – элементы двигателя, системы тормозов, сцепления и ходовой, электронное оборудование, а также детали кузова.
Сотрудники ООО «ТД «ГРУЗОВИК» всегда очень быстро и тщательно обрабатывают каждый заказ. Многочисленным клиентам нашей организации доступны два способа оплаты товара – безналичный и наличный расчет. Потенциальным покупателям следует запомнить следующую информацию – мы работаем с 09:00 – 18:00 (Пн — Чт), 09:00 – 17:00 (Пт — Сб). В это время вы можете связаться с нашими менеджерами и сообщить, когда вам будет удобно произвести самовывоз приобретенного товара. Организация ООО «ТД «ГРУЗОВИК» ценит и дорожит каждым клиентом. Именно поэтому до конца месяца у нас действует акция: при приобретении товара на 30000 рублей и более вы гарантированно получаете бесплатную доставку товара (в пределах МКАД). Мы также всегда предоставляем скидки клиентам, которые делают большие заказы. Это позволяет им сэкономить свои денежные сбережения и получить высококачественные автозапчасти и аксессуары для машин по более выгодной стоимости.
В «Торговый дом «ГРУЗОВИК» посоветовал обратиться друг и коллега, который и сам нередко затаривается здесь деталями. Заказанные к МАЗУ шатунные вкладыши (88 мм.) обладают достаточно положительными характеристиками, не то что.
Заказывал амортизатор передней опоры к двигателю автомобиля ЯМЗ. Хочу отметить высокое качество обслуживания (быстро оформили заказ) и доступность цен на запчасти. В принципе их можно и в магазинах найти, но иногда приходится долго ждать заказа. А тут раз и все уже у тебя.
Наша мастерская по ремонту грузовых машин является постоянным клиентом данной компании. Уже скоро год как наше сотрудничество происходит на взаимовыгодных условиях и вместе с качественными деталями (еще не один наш клиент не жаловался на установленные.
Более 15 летна рынке
20 постоянных партнёровпроизводителей
Скидки оптовиками постоянным клиентам
Тысячи деталейдля автомобилей
Более 5000 довольныхклиентов
Установка нового подшипника и регулировка
После снятия ступичного узла извлекают подшипник задней ступицы газель некст внутренний, который имеет артикул 7509А.
- Сначала снимают сальник (красного цвета).
- Снимают кольцо крышку внутреннего подшипника и вынимают его.

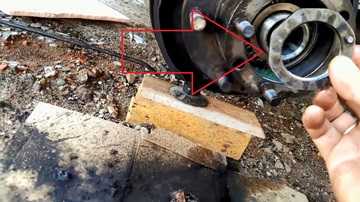

- Выбивают при помощи металлического стержня кольцо. Показаны точки нанесения ударов. Простукивают равномерно без перекосов.
- Исследуют выбитое внутреннее кольцо на предмет дефектов. В случае подозрения, лучше заменить на новое.
- Вставляют новое кольцо и запрессовывают до посадочного места (указано стрелкой). Предварительно кольцо и посадочное место промывают и смазывают тонким слоем масла. Подготовили гнездо для замены подшипника. Пока его ставить не надо.
- Переверните узел и в такой же последовательности вставьте кольцо, затем внутренний подшипник. Предварительно смажьте литолом ролики.
- Установите опорную шайбу для манжеты (указано стрелкой).

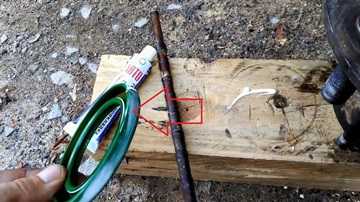

- Подготовьте внутреннюю полость ступицы, смажьте герметиком внешний ободок, установка на место. Ступичный узел готов к установке.
- Перед установкой узла прочистите и промойте посадочные места на чулке, другие детали керосином, удалите грязь и смажьте маслом поверхность чулка.
- Промойте внутреннюю полость узла, пролейте трансмиссионным маслом.
Регулировка заднего ступичного подшипника газель
Для того, чтобы не пережать его во время затяжки контргайки, выполняют регулировку подшипников задней ступицы газель. Для этого используют регулировочную гайку и шайбу.
Как регулируют подшипник: Насаживаем узел на чулок, после чего должны закрутить регулировочную гайку с натягом не более 10 кг. На гайке есть штифт для фиксации стопорной (замковой) шайбы. Закручиваем гайку до упора от руки, затем поджимаем с усилием 10 кг и расслабляем, отворачиваем гайку на расстояние 2- 3-х зубчиков, после фиксируем замковой шайбой в прорезь чулка и в штифт гайки.
Так выполняют регулировку подшипников на базовых моделях газель 3302.
Дополнительно:
Перед установкой полуоси подготавливают место для прокладки, прокладку смазывают герметиком. Закручивают контргайку с усилием 10-20 кг. Таким образом, узел герметизирован с одной стороны сальниковым уплотнением, с другой фланцем полуоси и прокладкой.
Сборка узла и установка
- Устанавливают полуось, совмещают метку на фланце полуоси с меткой на узле. Закручивают гайки на фланце полуоси. Ставят барабан.
- Крепят барабан. Винты и гнезда предварительно смазывают. Проверяют как вращается ступица с полуосью, нет ли люфта, биения.
- Задние колеса надевают на ступичные болты. Сначала ставят внутреннее колесо с таким расчетом, чтобы второе заднее колесо диском не перекрыло доступ к соску.
- Ставим внешнее колесо, затягиваем колесные гайки. Не забываем долить трансмиссионное масло в картер редуктора.
Снятие полуоси привода задних колес
Подготавливаем автомобиль для выполнения задания.
Устанавливаем автомобиль на подъемник или смотровую канаву.
Ослабляем болты крепления задних колес с выполняемой стороны
Поддомкрачиваем задние колеса с выполняемой стороны.
Откручиваем и снимаем колеса с выполняемой стороны
Можно и не снимать колеса для снятия полуоси. Но лучше снять для удобства извлечения полуоси.

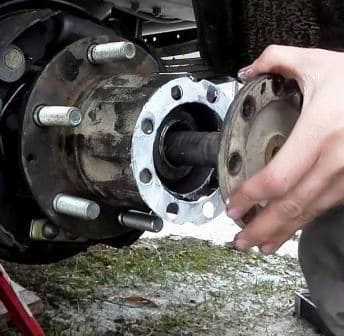

Головкой на 19 выкручиваем восемь болтов крепления полуоси к ступице колеса
Легкими ударами молотка по фланцу полуоси, страгиваем ее с места
Подставляем емкость под ступицу для сливаемого масла с полуоси и вытягиваем полуось
Устанавливаем полуось в обратной последовательности. Картонную прокладку желательно смазать герметиком
Болты крепления полуоси затягиваем моментом 90-125 Нм. Проверяем и при необходимости восстанавливаем уровень масла в картере заднего моста (статья – Проверка и замена масла в КПП и заднем мосту ГАЗель Некст)
Замена подшипников колес и манжеты полуоси
Отпускаем ручной тормоз, подложив под передние колеса упоры.
Снимаем задние колеса с одной стороны автомобиля.
Вынимаем полуось, как описано выше.

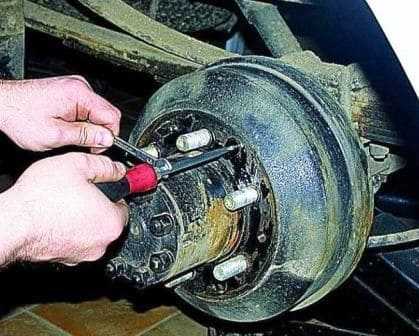

Откручиваем три винта крепления тормозного барабана (если есть можно применить ударную отвертку)
Снимаем тормозной барабан

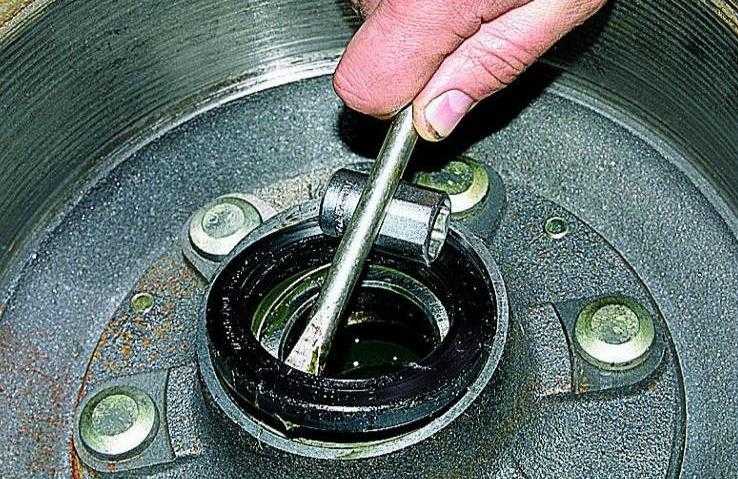

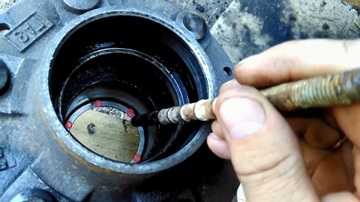

Специальным ключом из штатного набора «на 62» отворачиваем контргайку
Вынимаем контргайку из ступицы.

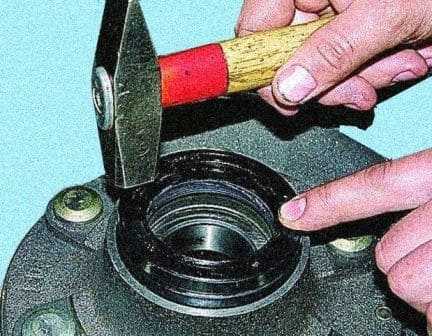

Извлекаем замочную шайбу, поддев ее крючком или двумя отвертками
Той же головкой отворачиваем гайку подшипников и снимаем ее.
Обратите внимание, что она устанавливается штифтом наружу
Потянув на себя, снимаем ступицу с подшипниками и манжетой с кожуха полуоси

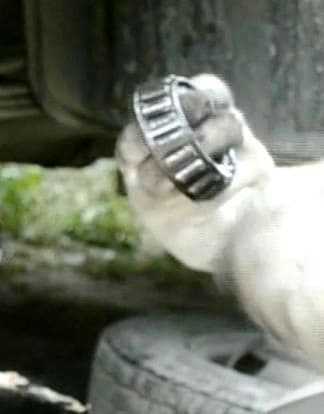

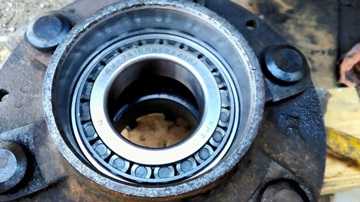

Вынимаем внутреннее кольцо внешнего подшипника с роликами.
Отверткой вынимаем и снимаем манжету
Вынимаем упорную шайбу.
Вынимаем внутреннее кольцо другого подшипника с роликами.
Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников
Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.
Смазываем посадочные места подшипников трансмиссионным маслом.
Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.
Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.
Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету
Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.
Заворачиваем регулировочную гайку и регулируем подшипники.
Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Проверка и замена масла в КПП и заднем мосту ГАЗель Некст).
Регулировка подшипников колес
Поддомкрачиваем задний мост автомобиля до отрыва колес от земли.
Снимаем колеса.
Снимаем полуось.
Отворачиваем наружную гайку, снимаем замочную шайбу и ослабляем гайку подшипников на ⅓ оборота.
Проверяем легкость вращения ступицы.
В случае задевания тормозных колодок за барабаны устраняем эту неисправность, после чего повторяем регулировку.
Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7–10 кгс.м, постоянно вращая ступицу для самоустановки роликов в подшипниках.
Отворачиваем гайку подшипников на угол 22–45° (1–2 прорези на замочной шайбе, не более).
Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь.
Устанавливаем и затягиваем наружную гайку моментом 15–20 кгс.м той же головкой.
После этого ступица должна вращаться свободно без люфта, щелчков и заеданий.
Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом
Проверяем регулировку, проехав на автомобиле около 10 км.
Нагрев ступицы свыше 70° С (рука не терпит) считается недопустимым.
Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега.
Как выявить неисправность ступичных подшипников
Есть несколько способов того, как можно определить неисправности переднего или заднего ступичных подшипников. Причем все они не требуют особых навыков или специализированного инструмента.
В первую очередь обратите внимание на следующие признаки возможных неисправностей переднего или заднего подшипника:
- гул при езде, который зависит от скорости авто, а не от включенной передачи;
- легкий металлический стук при проезде неровностей;
- увеличившийся люфт руля, его дрожание при езде на высокой скорости по дороге с дефектами полотна (один из симптомов неисправности переднего ступичного подшипника).
После этого вывешиваем ту сторону авто, на которой был выявлен неисправный подшипник. Вращаем переднее и заднее колеса вручную с покачиванием их в горизонтальной и вертикальной плоскости. Если на каком-то колесе ощущается легкая ступенчатость вращения, слышен характерный шелест перекатываемых шариков или роликов, есть повышенный люфт — ступичный подшипник барахлит именно на этой оси.
Также одним из признаков неисправности ступичного подшипника является сильный разогрев ступицы
Если есть подозрение на проблемы с подшипником ступицы — после поездки осторожно прикоснитесь рукой ко всем колесам. Та ступица, которая разогрелась заметно сильнее остальных, имеет проблемы с подшипником (или тормозной системой)
Таблица неисправностей ступичных подшипников
N п/пПризнаки неисправностиПричины неисправностиПередниеЗадние
| 1 | Появление постороннего шума (низкочастотный гул) в салоне автомобиля. | недостаток смазки или неправильный выбор, большой срок эксплуатации, не квалифицированная замена, экстремальная езда, состояние наших дорог, удары о выбоины. | |
| 2 | При езде чувствуется вибрация руля или тормозной педали. | Вибрация только тормозной педали. | Возможен износ наконечника рулевой тяги, износ подшипника ступицы или тормозного диска. |
| 3 | Появление подтеков смазки на защитном колпачке или сальнике. | Избыток смазки, разрушение сальника. | |
| 4 | Чрезмерный нагрев ступицы | Недостаточная смазка, не соблюдение момента затяжки ступичной гайки. Возможно разгерметизация уплотнений. | |
| 5 | Скрежет и стук при вращении вывешенных колес. | Возможно износ шаровой опоры, тормозных дисков, деталей подвески автомобиля. Необходимо диагностирование. | |
| 6 | При изменении скорости или вхождении в поворот меняется характер шума. | Износ ступичных подшипников. Могут изменяться другие неприятные шумы: дребезжание выхлопной трубы, раздаточный механизм коробки, шум покрышек. | |
| 7 | Осевой люфт вывешенного колеса | Выходит из строя ШРУС или ступичные подшипники, недостаточное крепление колесных болтов или ступичной гайки. | |
| 8 | Горит сигнальная лампочка АБС. | Неисправен датчик, возможно магнитное кольцо повернуто другой стороной, вероятно число зубцов кольца абс не соответствует оригинальному числу для данной модели автомобиля. | |
| 9 | Потеря управляемости, автомобиль ведет в сторону. | Возможно неравномерно накачаны шины, нарушена регулировка развала схождения колес, несоосная запрессовка ступицы на полуось. Ведет вправо – проблема правое колесо, влево – наоборот. Проверять надо передние колеса. |
Важно знать:Если не нашли источник нездорового шума – обратитесь к опытным водителям или к механикам СТО. Профессиональная диагностика окажется не лишней
Как заменить и отрегулировать подшипники задних колес автомобиля Газель
Замена подшипников колес и манжеты полуоси
Отпускаем ручной тормоз, подложив под передние колеса упоры
Снимаем задние колеса с одной стороны автомобиля (см. Как снять задние колеса и полуоси автомобиля Газель).
Специальным ключом из штатного набора «на 62» отворачиваем контргайку.
Вынимаем контргайку из ступицы.
Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.
Той же головкой отворачиваем гайку подшипников и снимаем ее.
Обратите внимание, что она устанавливается штифтом наружу. Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси
Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси.
Вынимаем внутреннее кольцо внешнего подшипника с роликами.
Отверткой вынимаем и снимаем манжету
Вынимаем внутреннее кольцо другого подшипника с роликами
Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников
Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.
Смазываем посадочные места подшипников трансмиссионным маслом.
Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.
Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.
Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету.
Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.
Заворачиваем регулировочную гайку и регулируем подшипники.
Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Как заменить масло в редукторе заднего моста газели).
Ступичный подшипник: что проверяют на СТО
Самостоятельно можно доставить машину на СТО, проконсультироваться, как проверить опорный подшипник, и даже посмотреть, как зафиксируют ваш личный автомобиль на подъемнике и начнут диагностировать состояние осевых и ходовых элементов
На что будет обращать внимание автомеханик?
- Он определяет для себя основной метод, как проверить ступичный подшипник, применяет его в процессе.
- Поочередно прокручивает колеса, сначала медленно, потом стремительней. При этом прислушивается. Если возникают трения, щелчки, завывания, то автомеханик смотрит на место размещения подшипника, оценивает его внешние показатели.
- Оценивание колес на люфт также проводится. Для этого автомеханик берется одной рукой за верх колеса, а другой — за низ, и начинает расшатывать колесо вперед и назад. Если покрышка поддастся, то подшипник изношен так, что требует немедленной замены. Но при этом следует оценить и ходовые части машины, которые могут работать уже не в штатном режиме.
Ступица заднего моста ГАЗель Некст
Как устроена ступичная часть заднего моста показано на изображении
В отверстия полуосевых шестерен устанавливаются полуоси 1, которые крепятся фланцем к ступице колеса 3 с помощью болтов 2.
Ступицы 1 (см. рис 2. ниже) вращаются на конических роликовых двухрядных подшипниках 3, которые установлены на цапфах моста. Данные подшипники нерегулируемые и не обслуживаемые имеют двухстороннее уплотнение: у подшипника с одной стороны устанавливается манжета, с другой подшипника ставится кассета.
В ступице подшипник запрессовывается наружным кольцом внутрь и от смещений стопорится специальным кольцом 7 (см. рис 2. ниже), на цапфу кольца устанавливаются свободно.
Манжета при запрессовке подшипника должна быть расположатся только в сторону ступицы, строго как изображено на рисунке ниже.
Подшипник перед установкой смазывается специальной смазкой и не требует замены её во время всей эксплуатации.
В ступицы запрессовываются в отверстия болты 2 для крепления колес.
Ступица крепится с помощью шлицевой гайки 11 и упорной шайбы 9 (см. рис 1. выше). Для закрепления шлицевой гайки нужно отогнуть ус на шайбе 10.
Для предотвращения выхода смазки устанавливается в качестве уплотнителя резиновое кольцо 8 (см. рис. 2 ниже) с внутренней стороны ступицы, где соединяется подшипник с цапфой.
Диски тормозные с помощью болтов 5 на герметике крепятся к ступице.
Ручной тормоз колодочного типа крепится к фланцам картера болтами 7. Болты для надежности крепления устанавливаются на герметик.
Датчик АБС устанавливается в отверстия ручного тормоза и крепится болтом. Ротор датчика АБС напрессовывается с внутренней стороны на ступицу.
