Установка
- Выключаем зажигание. Подключаем адаптер к колодке OBD2 и глядим чтобы на нем загорелся красный светодиод. Питание есть.
- Включаем зажигание. На смартфоне включаем поиск Bluetooth устройств. Как правило высвечивается устройство *OBD2*.
- Запускаем программу по работе с ЭБУ. Я лично привык пользоваться достаточно простой русской программой Car Scanner. Значок программки – символ «чек энджин» в синем квадрате.
- Адаптер может запросить пароль. Как правило 1234. Происходит соединение со смартфоном, соединение с ЭБУ автомобиля. На предложение выбрать производителя авто, выбираем общий протокол OBD И вот оно счастье. Можно посмотреть текущие данные и самое главное, зачем все это было нужно – посмотреть и стереть ошибки.
Виды диагностических шнуров для передачи данных
Шнур НПП НТС комплектуется адаптерами KR2 с тройной жилой, в которой 2 провода выделены для подключения к аккумуляторной батарее при помощи крокодилов и дополнительным сигнальным кабелем подключаемым к колоде контактов. Если возникает необходимость самостоятельно нарастить провод следует помнить, что максимальная длина должна быть не более 15 метров, чтобы не создавать излишние помехи.
И, несомненно, самым удобным в эксплуатации является модель в которой встроен адаптер типа Kline. Он позволяет производить простое подключение к ноутбуку и совместим с многими специальными приложениями для диагностики авто.
Автомобиль ВАЗ-21214.Считывание кодов
А – контакт, соединенный с массой;
В – диагностический контакт для подачи сигнала на контроллер; G – контакт управления электробензонасосом; М – контакт выдачи информации (канал последовательных данных) Для связи с контроллером служит колодка диагностики. Она расположена под вещевым ящиком с правой стороны рядом с контроллером.
Коды неисправностей, хранящиеся в памяти контроллера, могут быть прочитаны либо специальным диагностическим прибором, или подсчетом числа вспышек лампы «CHECК ENGINE».
Выдача кода 12 контрольной лампой «CHECK ENGINE»
Для считывания кодов лампой необходимо соединить контакт «В» колодки диагностики с массой. Легче всего его замкнуть на массу, соединив с контактом «А», который соединен с массой двигателя.
Когда контакты «А» и «В» будут соединены между собой, то ключ в выключателе зажигания надо повернуть в положение III (Зажигание), но двигатель работать не должен.
В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код 12. Это должно происходить в таком порядке: вспышка, пауза (1–2 с), вспышка, вспышка – длинная пауза (2–3 с), и еще так два раза.
Код 12 говорит о том, что работает система диагностики контроллера. Если код 12 не высвечивается, то имеются неполадки в самой системе диагностики.
После высвечивания кода 12 лампа «СHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код 12, если кодов неисправностей нет. Если в памяти контроллера хранится более одного кода неисправностей, то они высвечиваются каждый по 3 раза.
Предупреждение По окончании диагностики размыкать контакты «А» и «В» колодки диагностики разрешается через 15 сек после выключения зажигания.
Предохранители, реле ЭСУД и диагностический разъём Нива ВАЗ 21213, 21214, 2131 lada 4×4
ЭлектрооборудованиеПредохранители и реле (назначение)ЭлектросхемыЗамена реле поворотниковЗамена реле стеклоочистителяЗамена реле блокировки стартераЗамена реле зажиганияБлок предохранителей и реле ЭСУДЗамена блоков предохранителей и реле Замок зажигания, его замена, ремонтАккумуляторГенератор (устройство, проверка)Неисправности генератораЗамена, разборка генератора (инжект.)Замена, разборка генератора (карбюр.)Стартер (устройство, характеристики)Проверка цепи стартераКак ремонтировать стартерЗамена (снятие) стартераРазборка стартера 5722.3708 (инж.)Разборка стартера 35.3708 (карб.)Система зажигания (карб.)Неисправности зажигания и ЭСУДЗамена свечей зажиганияВысоковольтные проводаСнятие крышки датчика-распределителяЗамена ротора датчика-распределителяЗамена датчика-распределителя Разборка датчика-распределителяЗамена катушки зажиганияО катушках зажиганияЗамена коммутатораСистема управления двигателем (ЭСУД)Как работает система впрыскаБлок сигнализации (иммобилайзер)Замена контроллера (ЭБУ)Датчик положения коленвалаДатчик t° охлаждающей жидкостиДатчик положения дросс.
Номинал, значение и расположение предохранителей и реле ЭСУД
|
|
Распиновка OBD 2
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
Выводы и их назначение:
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
диагностика нива шевроле
Устраняется данная проблема путем залива в бак более качественного бензина.

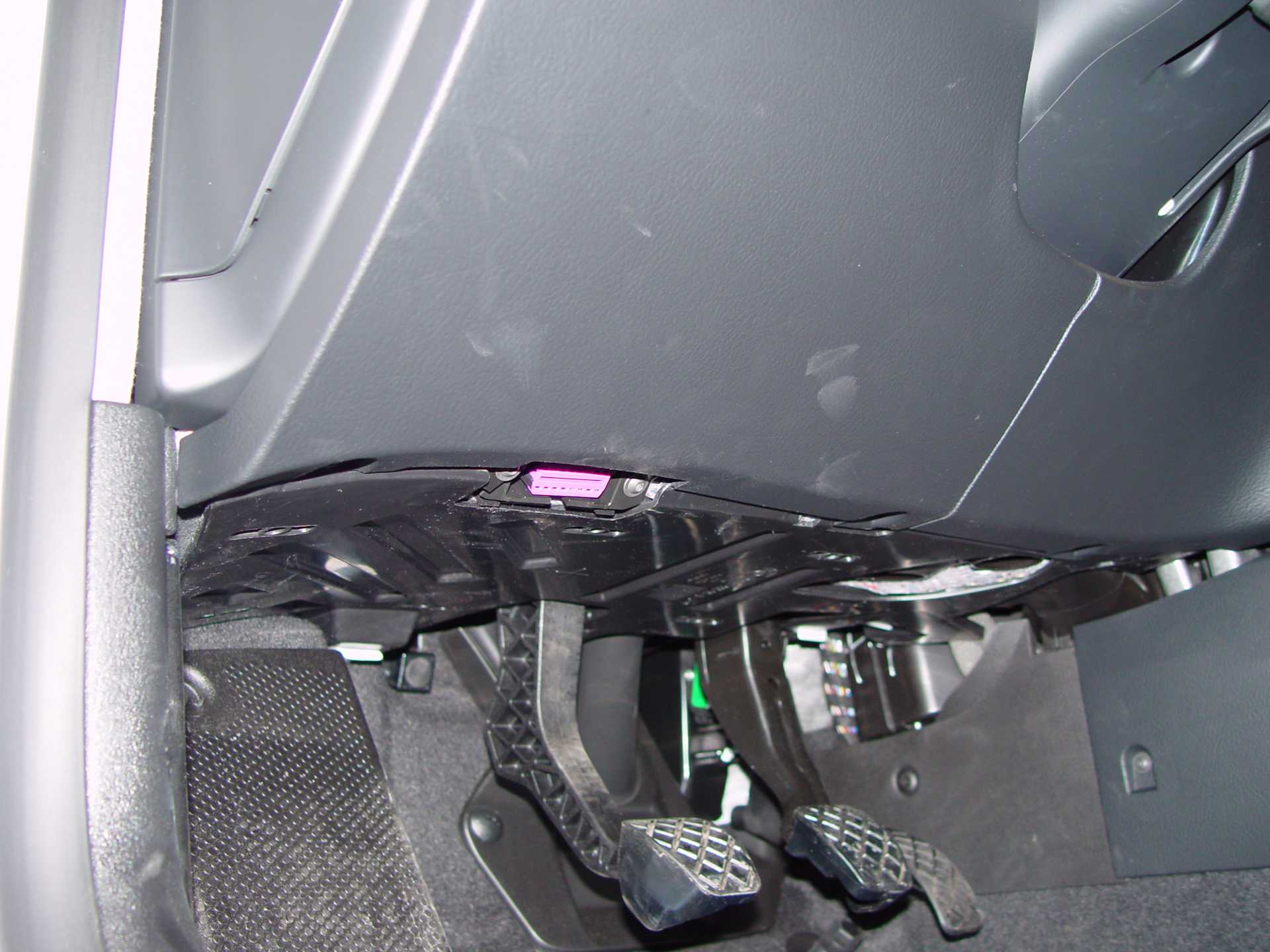

Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо. Если возникает необходимость самостоятельно нарастить провод следует помнить, что максимальная длина должна быть не более 15 метров, чтобы не создавать излишние помехи. Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ.
Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

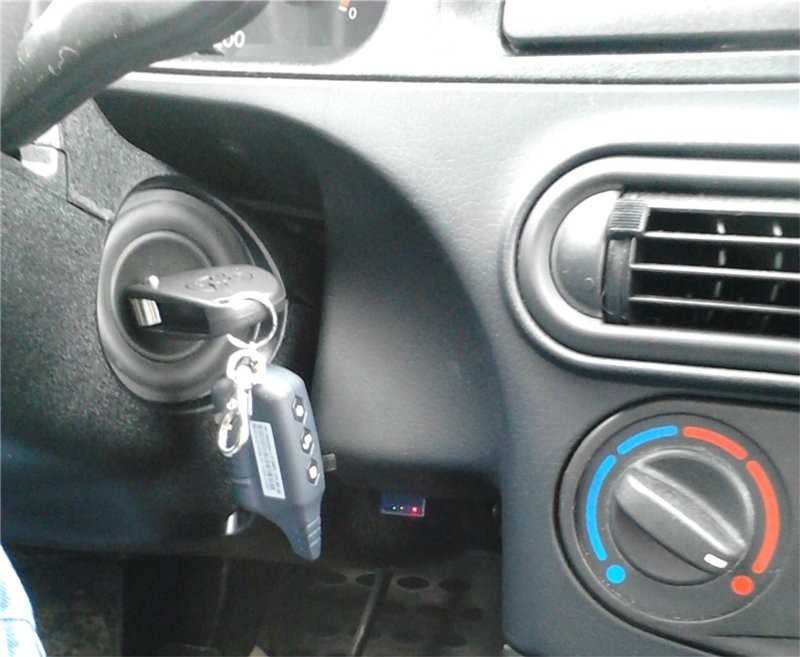

Диагностический разъем шевроле нива расположен около замка зажигания. Чтобы найти его надо посмотреть рядом с кожухом рулевой колонки. Сам электронный блок управления расположен под бардачком, в районе ног переднего пассажира.
Для того, чтобы получить доступ к нему необходимо снять перчаточный ящик и снять крепления блока предохранителей. Если есть в наличие кабель длинный кабель, то не обязательно снимать крепления.
Разъемы для подключения диагностического оборудования, используемые в автомобилях ВАЗ Существует большое количество разъемов, которые поставляются для подключение оборудования. Одним из основных условий для разъема является возможность подключения коннектора формата K-Line.
Умение самостоятельно выполнять диагностику автомобиля позволит:
- быстро выявить неисправности автомобиля;
- получить необходимую информацию с датчиков;
- изменить настройки;
- сэкономить на посещение СТО.
Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.
Распиновка OBD 2
На смену 12-тиконтактным OBD1 в Шевроле Нива пришел OBD2. Связано это с введением новых стандартов в Европе с 2001 года. Такое решение значительно расширило возможности диагностики авто.
Первые экземпляры оборудования показывали общие сведения об ошибках. С помощью OBD2 автовладелец самостоятельно может получить полную информацию по состоянию ЭБУ, применив сканирующее устройство или адаптер. Разъем 16-контактный. Поменялась его форма: теперь это трапеция с сужением книзу.
Контакты вилки отвечают за следующие элементы диагностики:
- контакт 2 — шина+ (через J1850);
- 4 — заземление кузова;
- 5 — сигнально заземление;
- 6 — Линия CAN-High (через протокол J-2284);
- 7 — K-Line;
- 10 — шина- (через J1850);
- 14 — Линия CAN-Low (через протокол J-2284);
- 15 — L-line;
- 16 — питание от аккумулятора.
Марки авто и годы выпуска
OBDII используется в автомобилях с 1996 года в США. В Европе стандарты сменились в 2001-м. В Шевроле Нива новые диагностические разъемы впервые появились в моделях 2002-2019 года выпуска. Эти авто работают с системами управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.
Предохранители и реле системы управления двигателем, диагностический разъём
Диагностический разъём находится там же где и предохранители ЭСУД — в салоне с левой стороны от водителя, под крышкой.
Отсоединяем «минусовой» провод аккумуляторной батареи. Для доступа к предохранителям и диагностическому разъему системы управления двигателем…
Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.
Для снятия блока предохранителей…
Устанавливаем блок предохранителей в обратной последовательности.

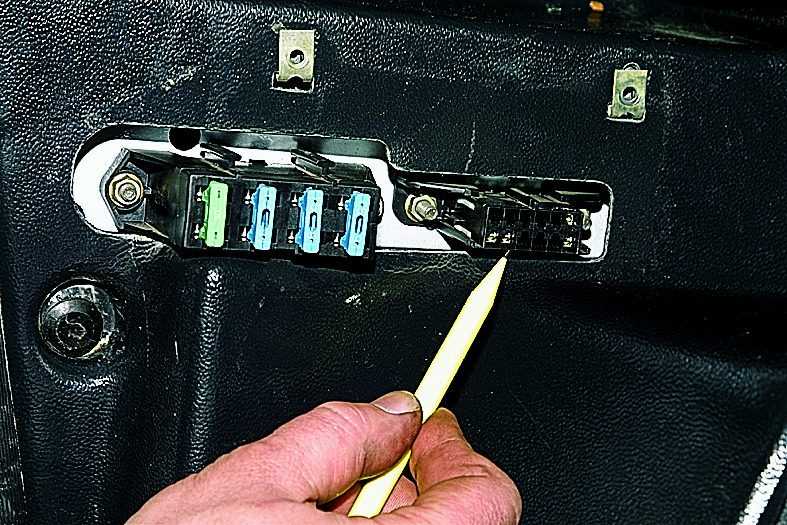

Рядом с блоком предохранителей находится диагностический разъем.

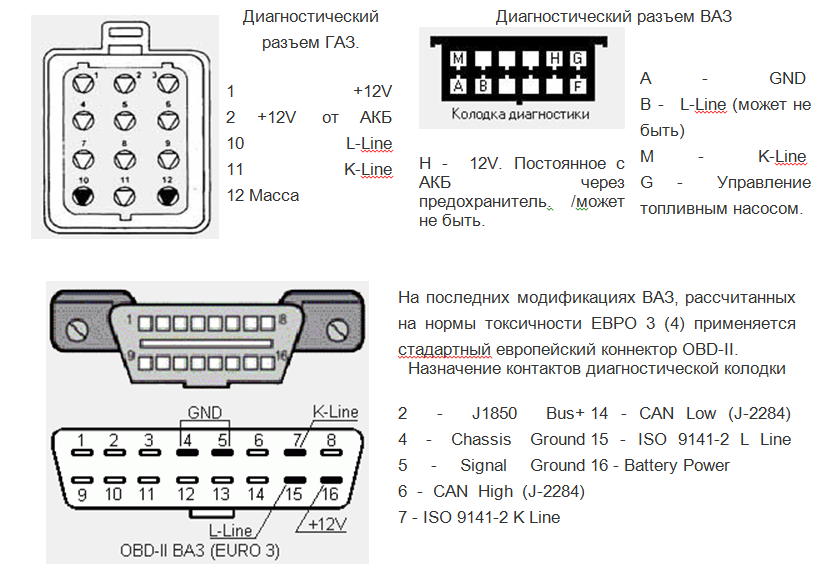

Распиновка диагностического разъема автомобилей ВАЗ
Автомобили ВАЗ имеют систему диагностики неисправностей, которая позволяет считывать и расшифровывать коды ошибок. На большинстве авто ВАЗ-2110 установлен контроллер старого типа «Январь-4». Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявление неисправностей в таком контролере простое – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61. Для более современных моделей ВАЗ подходят электронные адаптеры ELM-327 с программой OBD-II.
Где находится диагностический разъём
На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:
- на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
- на моделях 2108\, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
- на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
- на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
- на Лада Приора ищите сразу за бардачком, на стенке.
Как проводится диагностика авто
- Соединяете контакт «В», который имеет колодка диагностики и «массу»;
- Ключ в зажигании поворачиваете на третье положение, машину не заводите;
- Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
- После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.
Расшифровка кодов ошибок
Первый символ — буква, обозначает блок неисправности:
- B — кузов;
- C — подвеска;
- P — двигатель (ЭСУД, КПП);
- U — шина обмена данными.
Второй символ — цифра, тип кода:
- 0 — SAE (стандартный);
- 1,2 — OEM (заводской);
- 3 — зарезервировано.
Третий символ — цифра, система:
- 1, 2 — топливная система;
- 3 — система зажигания;
- 4 — снижение токсичности отработавших газов;
- 5 — холостой ход;
- 6 — ЭБУ (ECU) или его цепи;
- 7, 8 — трансмиссия (АКПП).
Четвертый и пятый символ — цифры, непосредственно код ошибки.
Расположение OBD диагностического разъема у Нивы Шевроле — фото и распиновка
Время прочтения
Сложность материала:
Для любителей — 3 из 5
Для подключения автосканера и выполнения компьютерной диагностики необходимо знать расположение OBD2 диагностического разъема. Для подбора оборудование дополнительно необходима информация по распиновке и типу.
У Шеви Нива тип разъема зависит от года выпуска:
1. Где находится разъем для диагностики у Шевроле Нива

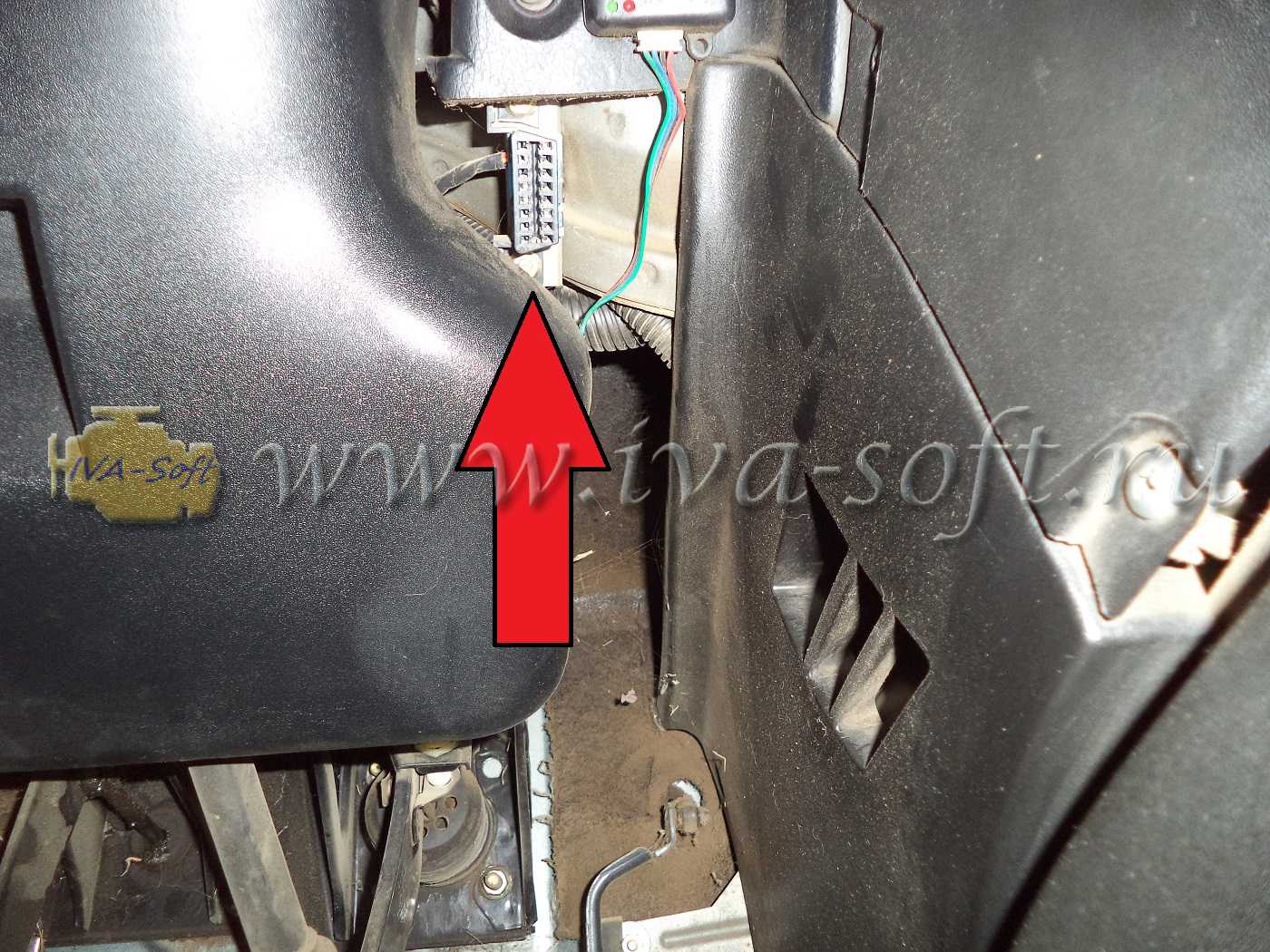

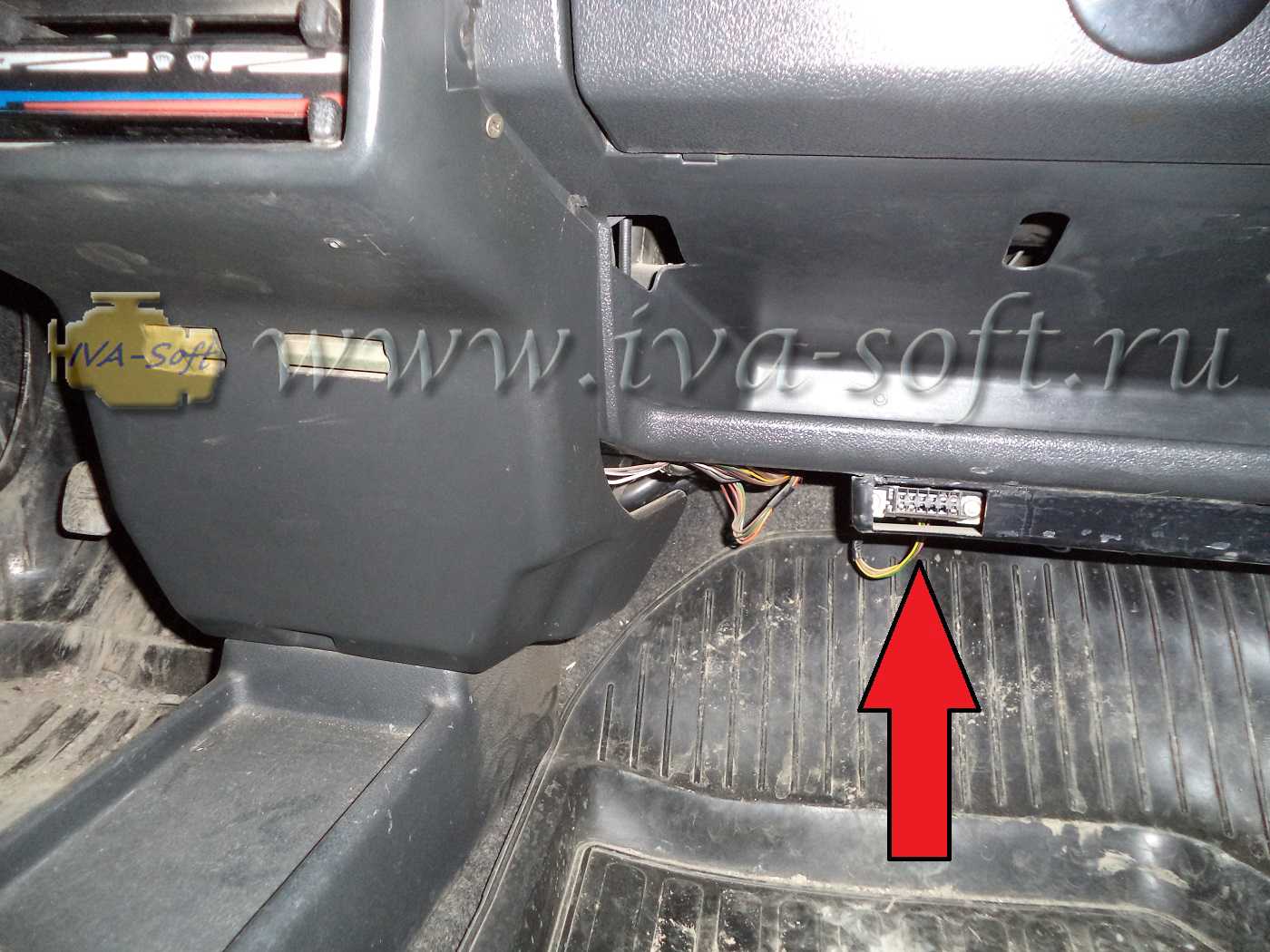

Вне зависимости от года выпуска, колодка для диагностики у Chevrolet Niva расположена рядом с замком зажигания, частично закрыта кожухом рулевой колонки. Расположение указано на схеме цифрой 3.
Детальнее рассмотреть позицию можно на фотографии. Электронный блок управления расположен под бардачком, в районе ног переднего пассажира.
2. Распиновка OBD 1
OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.
Марки и года:
Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.
| M | L | K | J | H | G |
| A | B | C | D | E | F |
| Key * |
* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.
Выводы и их назначение:
| Вывод | Цвет | Назначение |
|---|---|---|
| A | Масса | |
| B | L-линия диагностики (не всегда разведена) | |
| D | СО-потенциометр (не всегда разведена) | |
| G | Управление бензонасосом | |
| H | Питание +12В (не всегда разведена) | |
| M | K-линия диагностики |
3. Распиновка OBD 2
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
Выводы и их назначение:
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
4. Дополнительная информация
На некоторых моделях Chevrolet Niva встречается 12 контактная колодка, связано это с тем, что данные модели снабжены другими блоками управления старых образцов. Современные автосканеры преимущественно основаны на OBD2 коннекторе, поэтому чтобы подключиться к 12 ПИН потребуется специальный покупной или изготовленный самостоятельно переходник.
Правильная схема соединения 12 PIN колодки с адаптером 16 PIN
5. Выбор оборудования для диагностики Нивы Шевроле
Поиск OBD разъёма связан с необходимостью подключить к нему оборудование: адаптер, сканер и т.д.
На Chevrolet Niva имеется несколько нюансов по совместимости автосканеров и программного обеспечения. Например, одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Так же возможна установка со штатным Вазовским разъемом и стандартом OBD II.
Для изучения данных вопросов рекомендуется ознакомиться с соответствующими статьями и разделами сайта:
Диагностическое оборудование в Шеви Нива: подключение
Диагностика бортового компьютера машины предусматривает диагностическое спецоборудование, обычно подключаемое к ноутбуку либо компьютеру. В свою очередь, передачу данных, как правило, обеспечивает СОМ-порт, куда подсоединяется разъем K-Line.
В ходе подключения Нивы Шевроле к оборудованию не исключено возникновение ошибки на мониторе ПК. Преимущественно диагностический прибор выдает данные о недоступности связи с микроконтроллером. Однако не нужно поддаваться панике. На это бывает немало причин. Прежде всего, предстоит узнать, имеется ли на машине система иммобилизатора. При наличии нужно исследовать собственно адаптер. Когда же такая возможность отсутствует, нужно продиагностировать систему на присутствие разрывов. Последние бывают в проводке, где находится разъем и линия ЭБУ.
В диагностическую линию при стандартном размещении можно подсоединиться в разъем ЭБУ и иммобилизатора. Если последнего нет в наличии, диагностическая линия целиком экранирована. Место подсоединения коннектора оборудовано заглушкой. Для восстановления связи следует установить между контактами перемычку либо иммобилизатор.
Стоит заметить, что местонахождение разъема способно иметь отличия в различных моделях авто, которые выпускаются концерном АвтоВАЗ. Устройство для соединения электроцепей находиться может под капотом. В моделях, имеющих низкую приборную панель, установлено в салоне рядом с бардачком. При высокой панели – в области центра торпедо. В Шевроле диагностический разъем располагается возле замка зажигания
Для обнаружения его необходимо обратить внимание на кожух рулевой колонки
Как уже упоминалось, ЭБУ находится под бардачком, рядом с ногами пассажира. Для получения доступа к нему предстоит извлечь перчаточный ящик и крепежи блока предохранителей. При наличии длинного кабеля снимать крепления вовсе не обязательно.
Таким образом, главным плюсом диагностической системы поиска неисправностей является экономия времени. К тому же результаты обычно весьма точные, следовательно, ремонт окажется максимально продуктивным.
Поскольку компьютер считается тем же устройством, поэтому порой бывают и у него сбои. ПК иногда не способен обнаружить поломку в моторе, а значит рассчитывать на данную диагностику не следует на 100%. Очень редко, но все же случается, что компьютер указывает на поломку всей системы, однако по факту следует буквально прикрутить гайку.
В завершение отметим: знать местонахождение диагностического разъема, находящегося в Ниве Шевроле, обязательно, ведь как раз он оказывает помощь в проверке авто на повреждения оперативно и качественно. И все это становится возможным благодаря компьютерной диагностике.
Контакты диагностического разъема для используемых протоколов
Стандарт OBDII предполагает возможность использования 5-ти диагностических протоколов. В Шевроле Нива используются 3 из них:
- J1850 PWM. Высокоскоростной протокол с производительностью в 41,6 Кб/сек. Передает сигналы по контактам 2, 4, 5, 10, 16.
- J1850 VPW. (Принцип) передачи сигналов по контактам 2, 4, 5, 16 тот же, но скорость составляет 10,4 Мб/сек.
- ISO 9141-2. Наиболее простой протокол, не требующий сложных коммуникационных микропроцессов (в отличие от вышеупомянутых). Выполняет передачу импульсов с помощью контактов 4, 5, 7, 15, 16
Если в системе нет контакта 7, участвует протокол SAE J1850 VPW (Variable Pulse Width Modulation или Pulse Width Modulation). Указанные протоколы для передачи сигналов исправно функционируют по кабелю OBD-II J1962 connector стандартного образца.
Расположение диагностического разъема в автомобилях марки ВАЗ
Датчик выдает на контроллер прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.
С третьего вывода потенциометра от ползунка идет выходной сигнал к контроллеру.
Когда дроссельная заслонка поворачивается от воздействия на педаль управления , изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В.
Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки то есть по желанию водителя. Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход то есть полное закрытие дроссельной заслонки как нулевую отметку.
Виды диагностических шнуров для передачи данных
Датчик положения коленчатого вала — индуктивного типа, предназначен для синхронизации работы контроллера с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
Датчик установлен на крышке привода газораспределительного механизма напротив задающего диска на шкиве коленчатого вала. При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока.
Контроллер по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки. Датчик концентрации кислорода лямбда-зонд установлен на приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика.
Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент. Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная низкая разность потенциалов на выходе датчика , то дается команда на обогащение смеси. Если смесь богатая высокая разность потенциалов , дается команда на обеднение смеси.
Выбор оборудования для диагностики Нивы Шевроле
Первый шаг при выборе кабеля для считывания информации с бортового компьютера — определение типа разъема.
Основным отличием OBDI от OBDII (помимо года выпуска автомобиля, в котором он установлен) является форма разъема. Как определить какой тип распиновки используется в конкретном авто подробно указано выше. Также существует возможность подключения коннектора K-Line К ОБД разъему на Нива Шевроле. Таким образом производится установка специального диагностического оборудования.
Для считывания информации с ОБУ понадобится:
- сканирующее устройство, с поддержкой соединений необходимого типа (в настоящее время, кроме традиционного оборудования работающего через USB-кабель, существуют наименования, поддерживающие функции wi-fi и bluetooth);
- ноутбук;
- переходник (при необходимости);
- соответствующее ПО для проведения диагностики (для российского автопрома рекомендованы программы ScanMaster ELM 2.1 и OpenDiagPro).
На современном рынке представлен большой ассортимент диагностического оборудования. Его подразделяют на следующие виды:
- «любительская» аппаратура;
- мультимарочные (многофункциональные) устройства;
- профессиональное оборудование.
Последние две категории применяют для работы на СТО и в дилерских центрах. Для самостоятельной диагностики достаточно приобрести простой адаптер для начинающих на основе микросхемы ELM327.
Даже самое скудное по функционалу оборудование способно выполнить все базовые задачи (выявление ошибки, ее исправление, передача информации о состоянии ЭБУ на экран ПК). Такая услуга в сервисных центрах стоит до 1500 рублей. Приобретение адаптера избавит хозяина Нивы от необходимости обращаться к специалистам и сэкономит средства.
Самодиагностика
Функция предполагает отключение системы, в которой случилась поломка, с последующим включением обходной программы. Горящая на приборной панели лампочка «Check Engine» должна обеспокоить владельца Шевроле Нива. Разработчики предусмотрели функцию штатного самодиагностирования. Опция полезна в случаях, если произошел кратковременный сбой в программе, но машина продолжает работать в обычном режиме. Выявить «случайность» можно с помощью самодиагностики.
Лада 4×4 3d › бортжурнал › периодически горит «чек» в ниве 21214
Возвращаясь к предыдущей записи о непонятной ситуации с двигателем или датчиком педали тормоза…Горящий значок «проверьте двигатель» сегодня, 20.08.2022 меня окончательно достал и я решил съездить на компьютерную диагностику автомобиля, проверить мозги Нивы на возможные ошибки.
Предварительно объехал со свояком на его автомобиле те автомагазины, которые не успел объехать на своей Ниве. Нужного мне датчика педали тормоза нового образца на Ваз 21214 и там не оказалось — все продавцы изумленно смотрели на демонстрируемый мною неисправный датчик, взятый мною с собой и дружно вертели головой в разные стороны, говоря слово «Нет».
https://youtube.com/watch?v=DuO0dFvDfAA
Особо продвинутые продавцы, глядя на маркировку датчика, посылали меня в отдел иномарок, а мои слова, что данный датчик массово ставится на все отечественные автомобили с электронной педалью газа 2022 года выпуска воспринимались крайне недоверчиво.Вроде датчик, как датчик, если верить интернету, то его выпускает завод в Арзамасе, маркировка датчика 8200168238—B, на другой стороне надпись по английски «Рено 047».
На официальном сайте в городе Тольятти установлена его стоимость в 170 рублей.В Подольске мне датчик с такой же маркировкой, но производства Испания или Франция, пытались продать минимум за 2200 и максимум за 2900 рублей. Все одно и тоже, только на дорогих датчиках дополнительно есть надпись «Сделано в Испании» (надпись сделана по английски).
Вернувшись домой, я сел на свою Ниву и поехал в автосервис на диагностику.Моя догадка насчет неисправности датчика выключения стоп-сигналов или по простому «лягушки» оказалась верной. Напрасно объездив ранее почти все автомагазины своего города, нужный мне датчик педали тормоза был мною приобретен на территории автосервиса всего за ничтожно малую цену в 350 ! рублей.
Датчик «не оригинал», полностью черного цвета, производства Франции, ставится на некоторые автомобили Рено.А вот дальше началось самое интересное — двигатель Нивы как работал с перебоями, то так и продолжал работать.У диагноста постоянно выскакивали ошибки «неисправность 1-2 форсунки» и «пропуски зажигания в 1 цилиндре».
За два часа нахождения в автосервисе было проверено на исправность — свечи, первая и вторая форсунка, свечные провода, компрессия во всех цилиндрах, катушка зажигания. Покупал с условиями возврата новые- форсунку, катушку зажигания, свечи «DENSO» (рекомендовали в автосервисе).
Родные свечи с завода стояли «BRISK» и были они черные от нагара.Надо сказать, что электрик-диагност затруднился с определением неисправности моего автомобиля, т.к. ошибка «пропуски зажигания в 1 цилиндре» появлялась постоянно, но периодически и исчезала при перезапуске двигателя.
Свечи «DENSO» были установлены на моей Ниве, а форсунка с катушкой зажигания сданы обратно продавцу.После электрик ушел «на звонок к другу» в соседний ремонтный бокс для получения совета от других ремонтников. В соседнем боксе стояла Ваз 2109 с похожими симптомами, но с ошибкой «пропуски зажигания в 3-м цилиндре».
Итого мне было сказано, что моя неисправность не определяется (все в норме) и посоветовали сменить ту автозаправку, где я постоянно заправляю свою Ниву.Я владея уже третьим автомобилем, с 2006 года заправляюсь только на одной, единственной автозаправке в Подольске и никогда у меня не было проблем с двигателями моих автомобилей.
Хотя все в нашей жизни происходит всегда в первый раз.Мне посоветовали в автосервисе полностью слить бензин из бензобака и заправиться на другой автозаправке, поездить, посмотреть и если «ЧЕК» загорится снова, ехать тогда на гарантийный ремонт в автосалон, где я покупал автомобиль.
А я только недавно залил полный бак. Сейчас в баке 0,75 бензина. Вот думаю, то ли сливать в канистру свой бензин, то ли ездить — вырабатывать бензин, не обращая внимания на горящий «ЧЕК»…По деньгам: за два часа работы с меня взяли «по божески» 1 000 рублей, свечи «DENSO» 700 рублей, диагностика со скидыванием ошибки «ЧЕКа» 500 рублей. Итого — 2200 рублей.
Основные сведения о диагностическом разъеме
Диагностический разъем располагается внутри салона автомобиля, обычно под рулевой колонкой. Он выглядит как маленький прямоугольный разъем с несколькими контактами. Чаще всего он окрашен в черный или белый цвет и имеет крышку для защиты от пыли и грязи.
Для использования диагностического разъема на Ниве, необходимо приобрести специальное диагностическое оборудование, такое как сканер или адаптер. Подключив его к разъему, можно получить доступ к электронным системам автомобиля и получить информацию о их состоянии.
Важно помнить, что использование диагностического оборудования требует определенных навыков и знаний. В случае необходимости проведения диагностики своего автомобиля, рекомендуется обратиться к специалисту или сервисному центру.ем>
