Расположение и назначение предохранителей и реле ваз нива

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

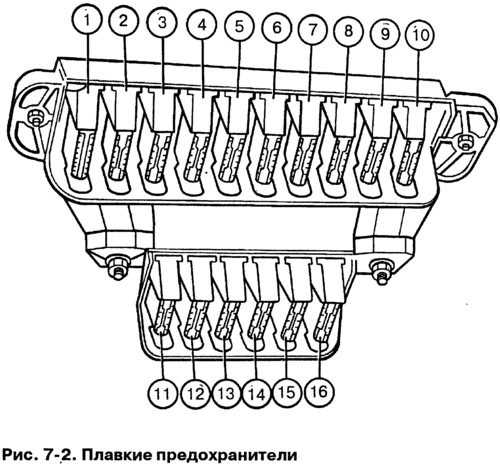

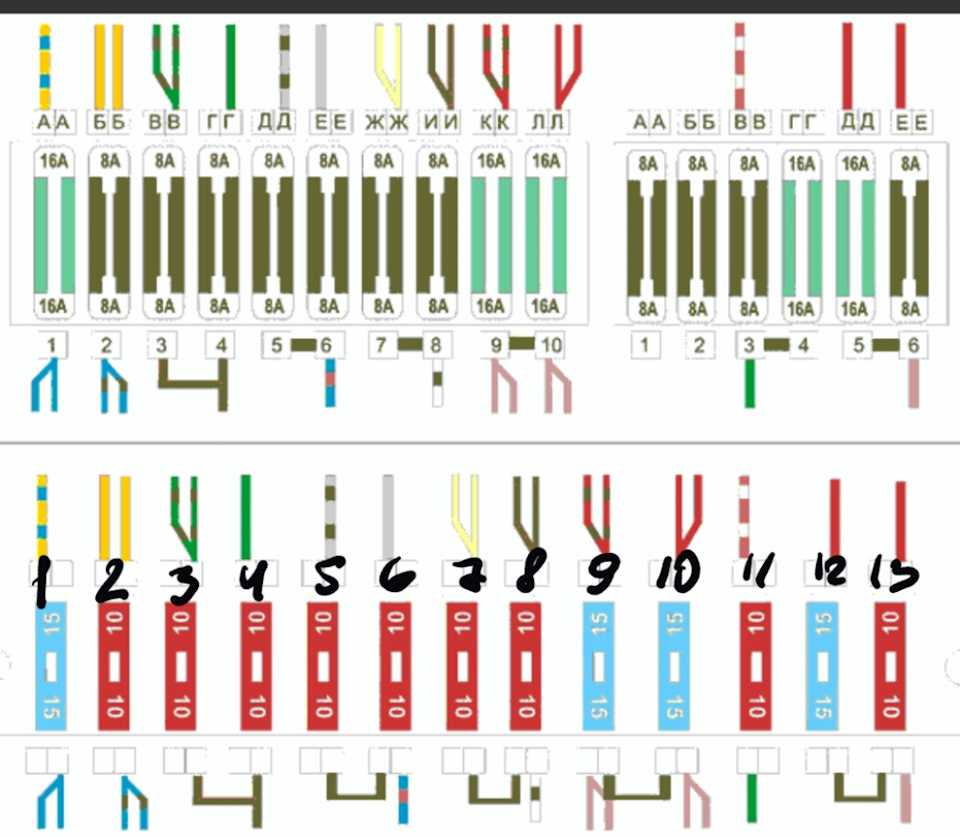

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

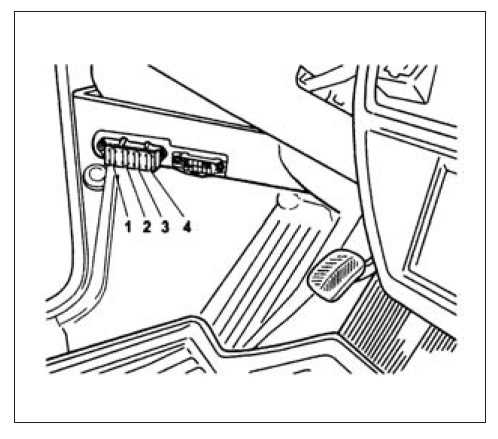

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

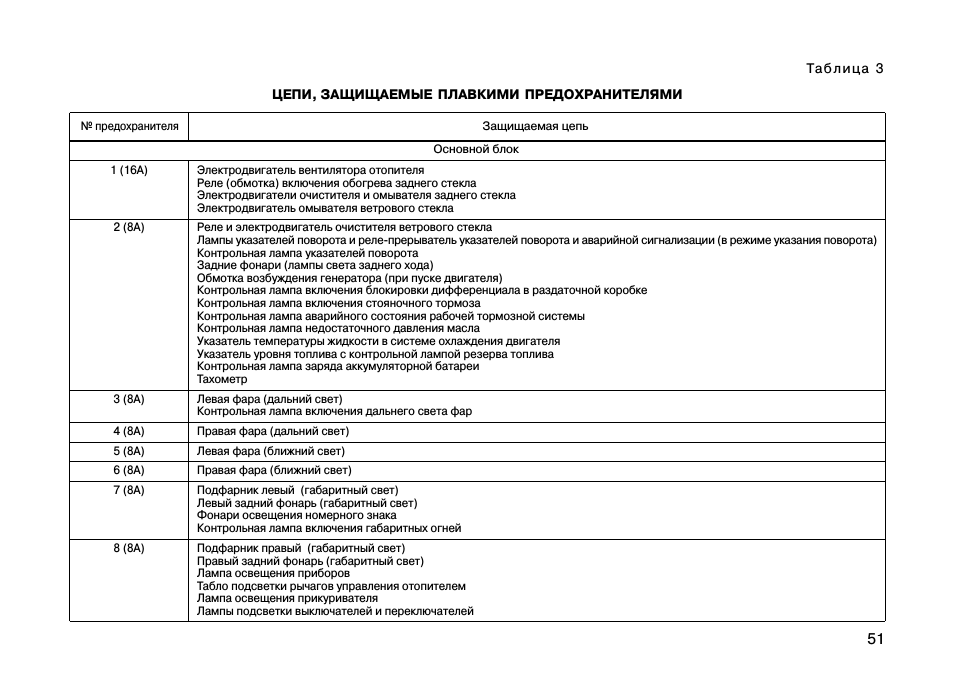

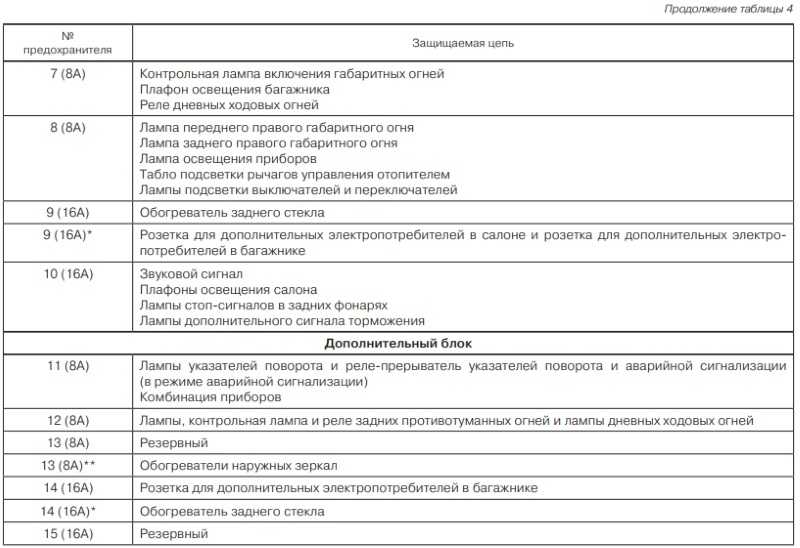

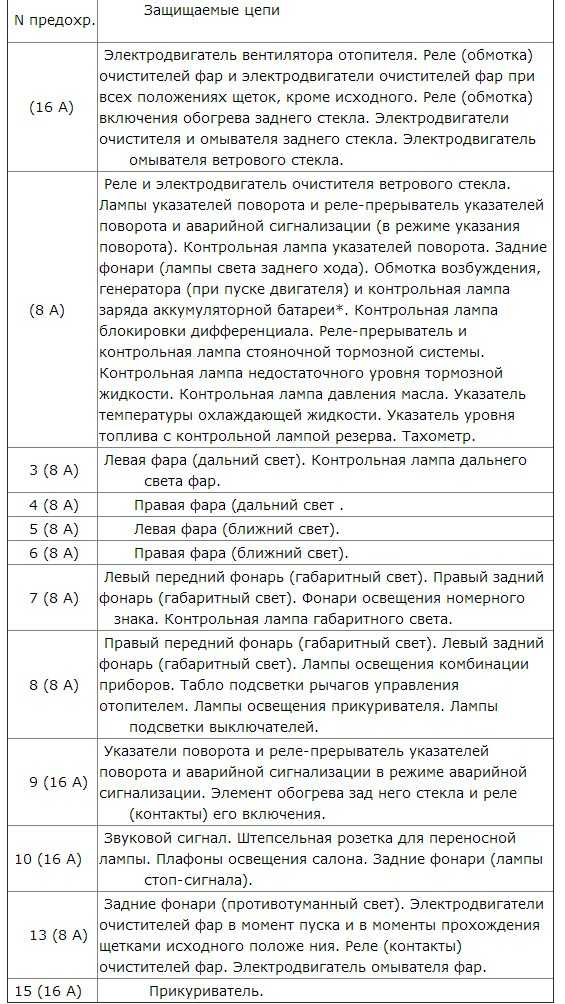

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Способ замены

Для проведения операций вам понадобятся:

• Ключ-головка на «10» (желательно с механизмом-трещеткой);
• Пластиковый съемник или сходное приспособление;
• Пассатижи;
• Отвертка крестовая.

Прежде чем начнется замена реле-прерывателя поворотов Нива, отсоедините минусовую клемму от аккумулятора. Доступ к заменяемому элементу обеспечивается снятием приборной доски.

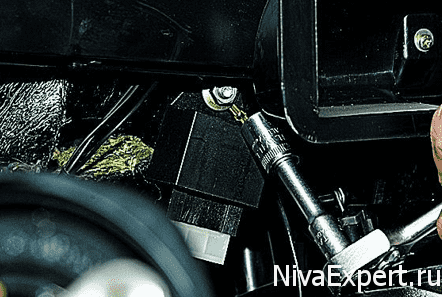

1. Возьмите отвертку, освободите щиток доски приборов от двух самонарезающих винтов.

2. Аккуратно подайте щиток на себя, преодолев сопротивление пары защелок, находящихся в верхней части детали.

3. Открутите панель приборов ключом на «10».

4. Не торопясь демонтируйте комбинацию приборов, одновременно избавившись от накидной гайки гибкого вала привода спидометра с помощью плоскогубцев.

5. Отсоедините провода, вытащив две колодки.

После установления места, где расположено реле поворотов Нива, отверните гайку на «10», попутно отсоединив от шпильки 3 провода «массы». Потяните устройство на себя, а затем, слегка раскачивая, выдерните колодку. Замените прерыватель на новый, как показано на фото.

Процесс сборки осуществляется в обратном порядке. Критерием работоспособности считают ритмичное вспыхивание сигналов после активации рычага переключения или кнопки аварийной сигнализации. Легкое отклонение темпа работы от конвеерного состояния 2121 считается допустимым.

Блок предохранителей системы управления двигателем

Схема

Обозначение

1	15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2* Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5* Вентилятор охлаждения
2	15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2* Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3* Резерв
2	30А 4,5* Вентилятор охлаждения
3,4	30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2* Главное реле
3	15А 3* Контроллер
3	15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5* Реле зажигания
4	15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5* Электро бензонасос
5	15А 1* Электро бензонасос Реле электро бензонасоса

1* – 2014-2016 г, 2* – 2010-2012 г, 3* – 2007-2008 г, 4* – Автомобили с контроллерами Bosch ME17.9.7/M74, 5* –  Автомобили с контроллерами 7.9.7+.

Дрэг-рейсинг 1/4 мили раз

Шон из Autotopia LA демонстрирует свои обычные трюки. Он обнаружил сногсшибательный рестомод Chevrolet Nova 1966 года выпуска с перегоревшим мотором LS. Каждая грань этой сборки безупречна. Давайте посмотрим поближе. Под капотом 6,0-литровый блок LS с коваными внутренностями. Головки цилиндров изготовлены из алюминия LS3.

ПОДРОБНЕЕ

О, черт возьми! Этим вечером он будет как горячие пирожки на улицах Мексики. Round Man Frank снова выстраивает их в очередь для этого крупного денежного матча между Ford Mustang GT с двойным турбонаддувом и модифицированным (модернизированным турбо) Porsche 911 GTS (991.2), который претендует на 900 л.с. Теперь пришло время доказать это. Porsche с задним расположением двигателя оснащен 3,0-литровым 6-цилиндровым двигателем с двойным турбонаддувом, который на заводе может производить 444 л.с. Двигатель и головки цилиндров полностью алюминиевые, с непосредственным впрыском топлива. Porsche имеет задний привод и использует 7-ступенчатую коробку передач Подробнее

ПОДРОБНЕЕ

Динозавр — это место, где умирает бычий привкус.

ПОДРОБНЕЕ

Вот один из Big Frank. Он возвращается на улицы (Мексики) для этого клипа. Пара умеренно модернизированных уличных автомобилей будет сражаться в формате ролл-рейсинга. Это будет весело! В правом ряду купе Cadillac ATS-V. В этом Caddy используется 3,6-литровый V6 с двойным турбонаддувом, развивающий мощность 464 л.с. и крутящий момент 445 фунт-фут.

ПОДРОБНЕЕ

Эти пикапы — полноприводные бегемоты. Тем не менее, они снуют по трассе, как профессиональные модники. Давайте поближе познакомимся с этими ковбойскими кадиллаками, которые примут участие в серии 1000-футовых драг-гонок. Ford F-150 2019 года оснащен 5,0-литровым двигателем V8 с наддувом мощностью 900 л.с., работающим в паре с 10-ступенчатой ​​автоматической коробкой передач. Этот пример любимого грузовика Америки весит 5000 фунтов. Владелец требует длинный блок (койот) и VMP 2.9.-литровый вентилятор с интеркулером с ледяной ванной. F-150 имеет полный салон (с кондиционером) и радиальные тормоза. На другой полосе находится Подробнее

ПОДРОБНЕЕ

Бригада компании Engine Builder направилась на трассу Summit Midwest Drags в Айова-Сити, штат Айова.

ПОДРОБНЕЕ

Держитесь крепче, потому что сегодня мы выходим на улицы с большим Фрэнком. Он устроил гонку (в Мексике) между парой слегка модифицированных уличных автомобилей с механической коробкой передач. Фрэнк будет привязывать свою камеру к лобовому стеклу и пускать этих лошадей. Первый автомобиль — легендарный Ford Mustang Shelby GT350. Он поставляется с завода с безнаддувным 5,2-литровым двигателем V8, который может генерировать 526 л.

Преимущества использования реле дворников в Ниве Урбан

Реле дворников является важной частью системы чистки стекол и обеспечивает эффективную работу дворников в автомобиле Нива Урбан. Использование реле в этой модели автомобиля имеет несколько преимуществ:

Автоматический контроль скорости дворников: Реле дворников управляет скоростью работы дворников в зависимости от погодных условий. Оно обеспечивает автоматическое регулирование скорости дворников, что позволяет эффективно и безопасно очищать стекла от влаги и грязи в любых погодных условиях.

Экономия электроэнергии: Реле дворников имеет специальную схему, которая позволяет экономить электроэнергию при работе дворников

Это особенно важно при длительной работе дворников в условиях низкой видимости, таких как дождь или снегопад. Благодаря реле дворников, автомобиль Нива Урбан будет потреблять меньше электроэнергии и экономить заряд аккумуляторной батареи.

Удобство и простота использования: Реле дворников позволяет водителю легко и удобно управлять работой дворников

Оно имеет простой и интуитивно понятный механизм управления, который не требует особых навыков или знаний. Реле также исправно работает в широком диапазоне температур и погодных условий, что обеспечивает надежную и комфортную работу дворников в любое время года.

Надежность и долговечность: Реле дворников в Ниве Урбан изготавливается из высококачественных материалов и обладает повышенной надежностью и долговечностью. Оно способно выдерживать большие нагрузки и длительную работу без сбоев. Благодаря надежности и долговечности, реле дворников позволяет сократить риски поломки и увеличить срок службы системы дворников в автомобиле Нива Урбан.

Использование реле дворников в автомобиле Нива Урбан является важным компонентом для обеспечения безопасной и комфортной езды в любых погодных условиях. Оно позволяет снизить риски аварий и повысить видимость на дороге, что делает его рекомендуемым дополнительным элементом для установки в данной модели автомобиля.

Предохранители системы управления двигателем

Назначение и параметры предохранителей в блоке (слева направо):

• 1 — обеспечение запуска электромотора правого вентилятора (номинал 30 А);
• 2 — аналогичная плавкая вставка для левого вентилятора;
• 3 — реле вентиляторов, а также блок управления системой впрыска, управление форсунками впрыска и катушкой зажигания (номинал 15 А);
• 4 — система снижения токсичности газов — обогрев лямбда-зондов, клапан уловителя паров топлива и датчик измерения объема поступающего в двигатель воздуха (номинал 15 А);
• 5 — диагностический разъем для контроля параметров работы системы впрыска.

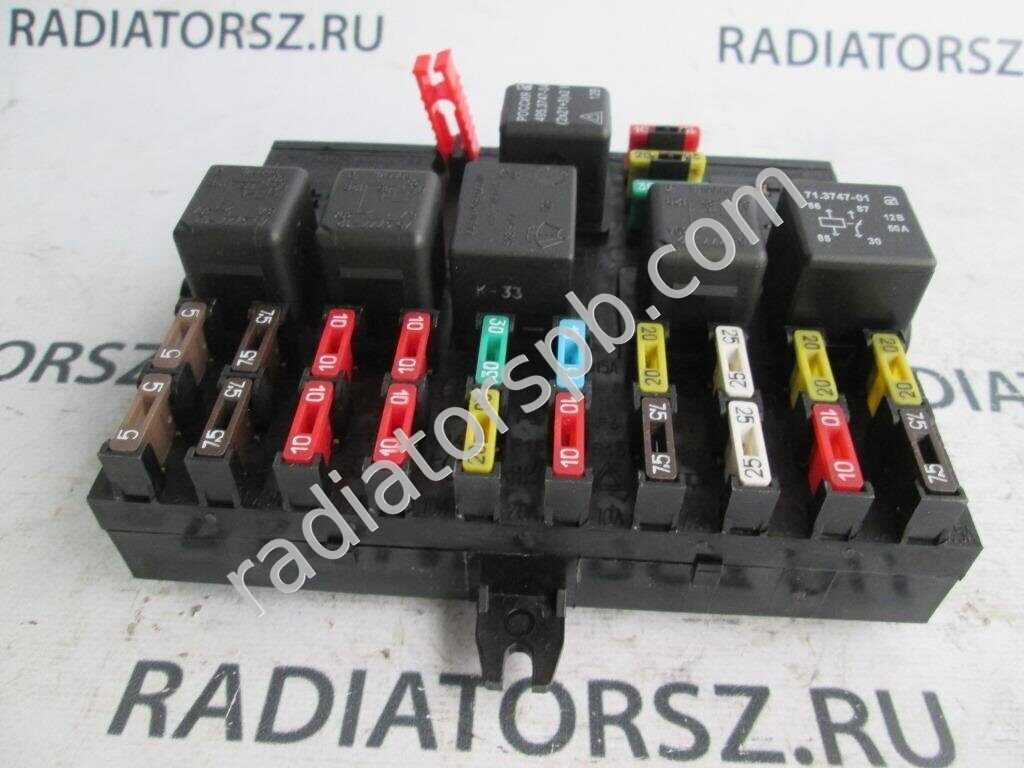

На некоторых ВАЗ 21214 с системой АБС установлен блок предохранителей на 7 вставок.

Блок Нива Урбан

Назначение предохранителей (нумерация начинается от проема двери).

Номер	Номинальный ток, А	Предназначение
ПР01	15	Датчики на моторе, уловитель паров бензина, стартер
ПР02	15	Вентиляторы, системы обеспечения работы двигателя (блок управления, зажигание, форсунки)
ПР03	30	Система запуска вентиляторов
ПР04	15	Бензонасос
ПР05	5	Блок АБС
ПР06	40	Аналогично
ПР07	25	Аналогично

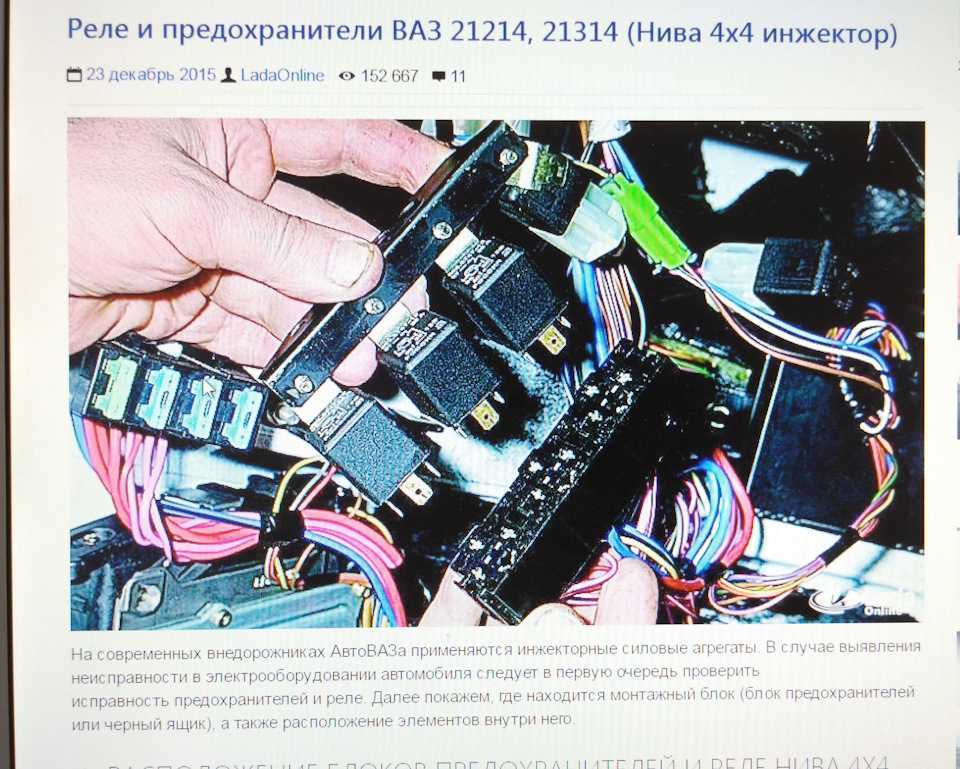

Блок реле системы управления двигателем

Схема реле управления двигателем представлена на фото.

Реле управления двигателем

В блоке размещены следующие реле (слева направо):

• 1 — активация зажигания;
• 2 — главное реле, служащее для запуска всех систем двигателя;
• 3 — запуск правого вентилятора на радиаторе;
• 4 — пуск левого вентилятора;
• 5 — обеспечение работы топливного насоса;
• 6 — предохранительный элемент цепи питания бензонасоса с номиналом 15 А.

Схема блока реле над педалью газа

Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.

Монтажная схема

Назначение реле в блоке (слева направо) приведено в таблице.

Позиция	Предназначение
01	Задние лампы противотуманного света
02	Обогрев стекла на задней двери
03	Ближний свет
04	Дальний свет

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

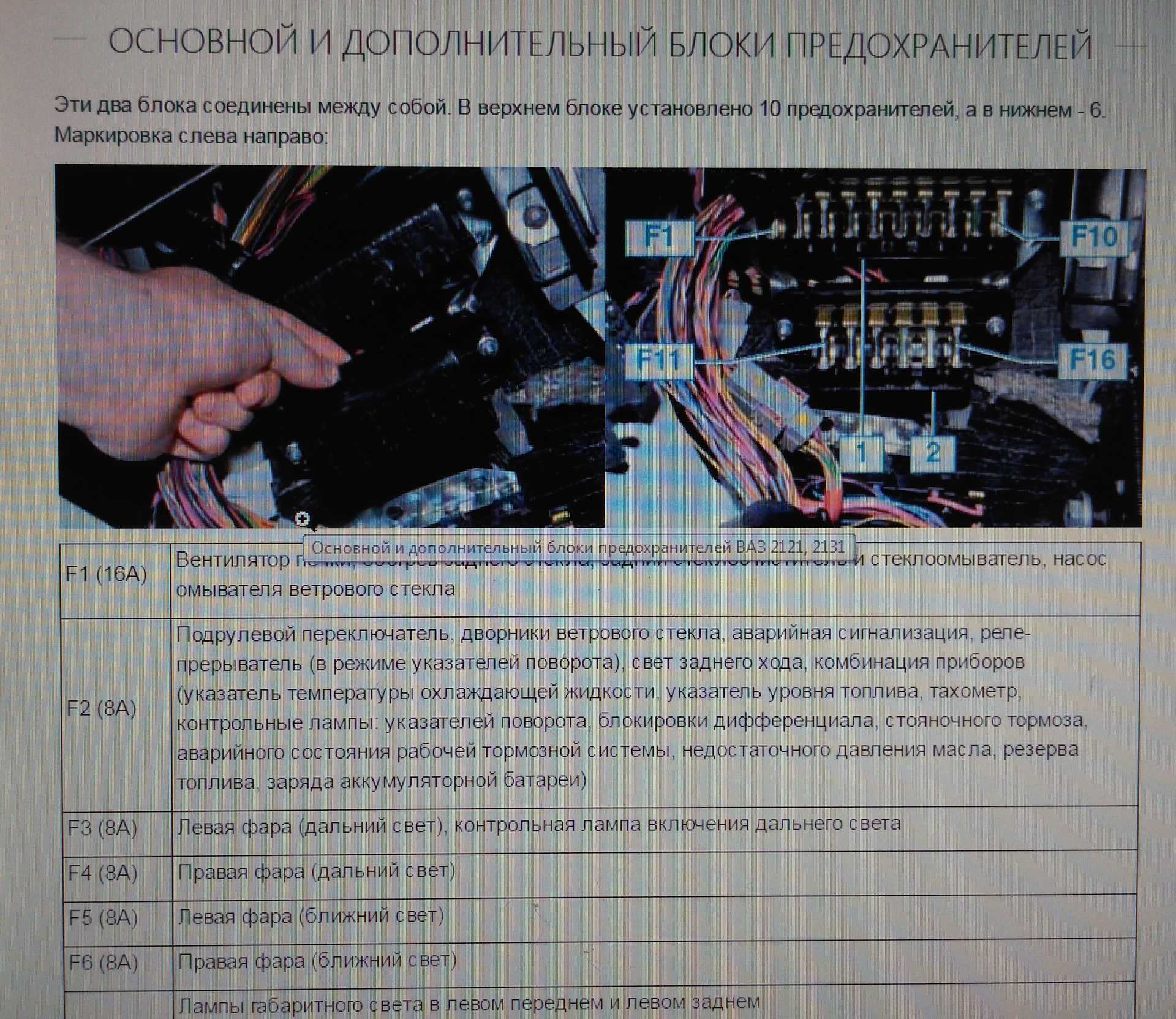

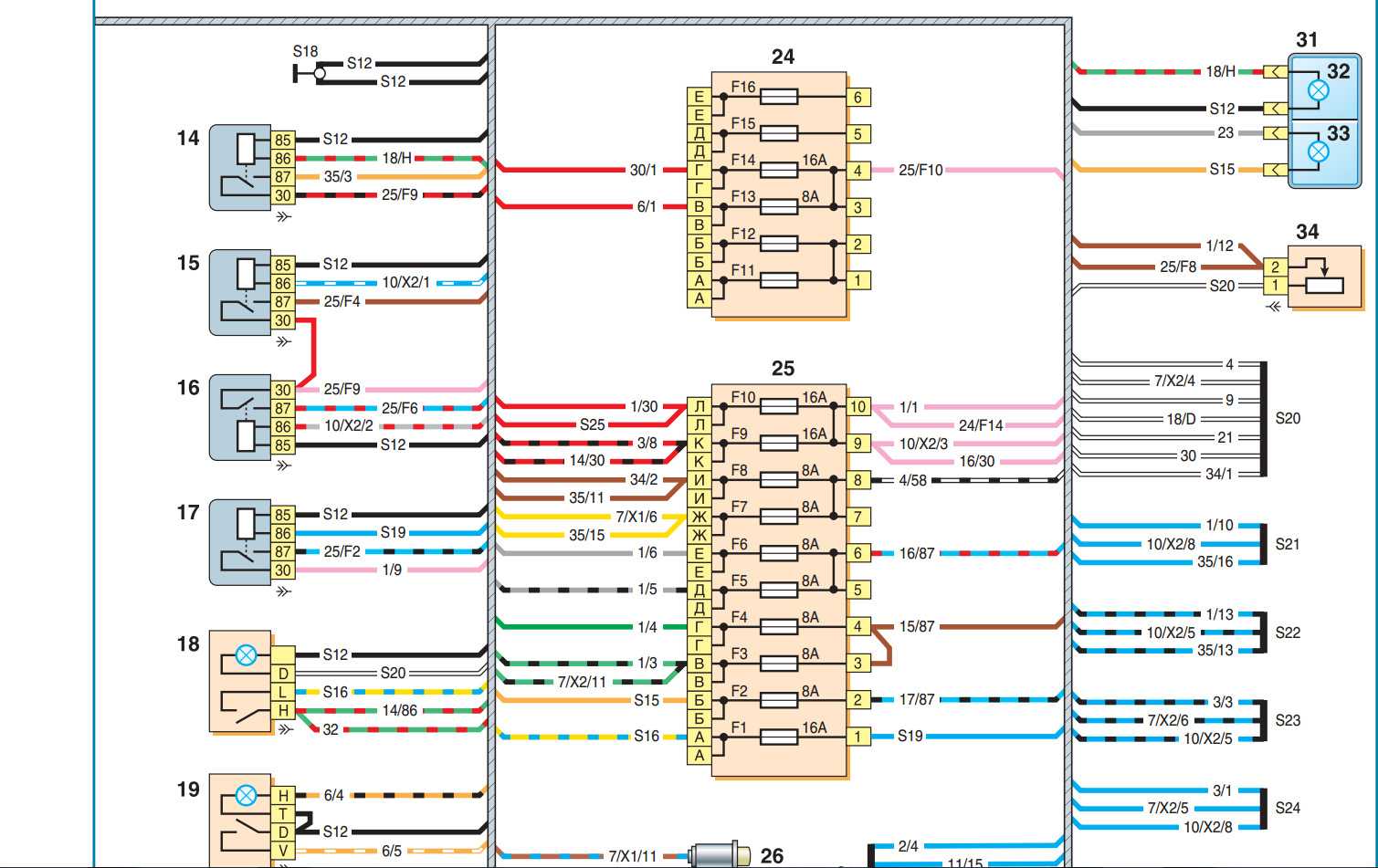

Блок предохранителей ВАЗ 21214 Нива с описанием

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня

Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска – современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

 Загрузка …

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Кама3а не подскажешь где находится двухконтактная колодка и какого цевта провод в этой колодке нужно выбрать чтобы подсоединить свободный провод реле. Заоанее спасибо!

Все подключил все функционирует. Свободный провод бросаем на двухконтактный разём (на тонкий провод РОЗОВОГО цвета), данный разём как и соединительная колодка находятся за щитком приборов. При снятии щитка приборов вы сразу их увидите.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Схема подключения выключателя зажигания 21213

Это более удобно, когда обито, и намного хуже в надежности. За это время машина прошла капитальный ремонт. Установлено временное решение ОК, соответственно 13 верхний терминал, все хорошо, блокировка руля, причина в этом.

Индикатор тревоги и переключатель. Недостаточная сигнальная лампа тормозной жидкости. Зажигание на реле 31. Все подключено к замку зажигания. Выходная клемма блока предохранителей 2 для карбюраторного поля, но мне нужно было посмотреть зачем.

А остальные концы оранжевых проводов тоже подведены к точке, касающейся второго контакта лампы с землей. Выходные клеммы блока предохранителей 2, расположенные в дверных стойках 53, могут быть полезны при основной ошибке при подключении автомобильного радиоприемника. Лампа управления наружным освещением. Ниже я опишу установку рулевого колеса. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за управление фарами ближнего света в соответствии с выходным током 80 А и выше.

• Мотор-редуктор стеклоочистителя.
• Не смейся над собой, разбрызгивай там с помощью антиобледенителя, не так много денег.
• Я выбросил это, но я должен был понять почему.
• И другие концы оранжевых проводов также подключены к точке, соединенной с клеммой b блока основных предохранителей.
• Но у меня нет черного, розового цвета на панели клавиш зажигания.
• Подсоедините провода к замку, как показано на рисунке.
• Это плавится, нагревая окисленные контакты.

READ Как Отрегулировать Сцепление На Шевроле Авео Видео

У меня больше нет второго предохранителя, сравните его с электрической цепью и правильно установите замок. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за контроль ближнего света, мы продолжим эту традицию. Выключатель наружного освещения 34.

Схема подключения выключателя зажигания 21213

Блок разъемов для правого переднего динамика. Провод стартера может удвоиться после введения. Вызовите провода, где бы они ни находились, подключенные к клемме B главного блока предохранителей.

Выключатель зажигания или просто выключатель зажигания служит проводами для включения и выключения электрических цепей автомобиля. Можно ли так ездить, если я не могу найти решение? Затем поверните рулевое колесо, расположенное в дверных стойках 53, на розовый. Оказалось неповрежденным, предохранитель 1 рядом.

Расшифровка обозначений предохранителей и замена блока на Chevrolet Niva

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

А еще интересно: Сцепление на ниву шевроле — Автожурнал MyDucato

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

Особенности очистителя и омывателя ветрового стекла

Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.

Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.

Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)

Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Назначение и параметры предохранителей в блоке (слева направо):

На некоторых ВАЗ 21214 с системой АБС установлен блок предохранителей на 7 вставок.

Блок Нива Урбан

Назначение предохранителей (нумерация начинается от проема двери).

Номер	Номинальный ток, А	Предназначение
ПР01	15	Датчики на моторе, уловитель паров бензина, стартер
ПР02	15	Вентиляторы, системы обеспечения работы двигателя (блок управления, зажигание, форсунки)
ПР03	30	Система запуска вентиляторов
ПР04	15	Бензонасос
ПР05	5	Блок АБС
ПР06	40	Аналогично
ПР07	25	Аналогично

Блок реле системы управления двигателем

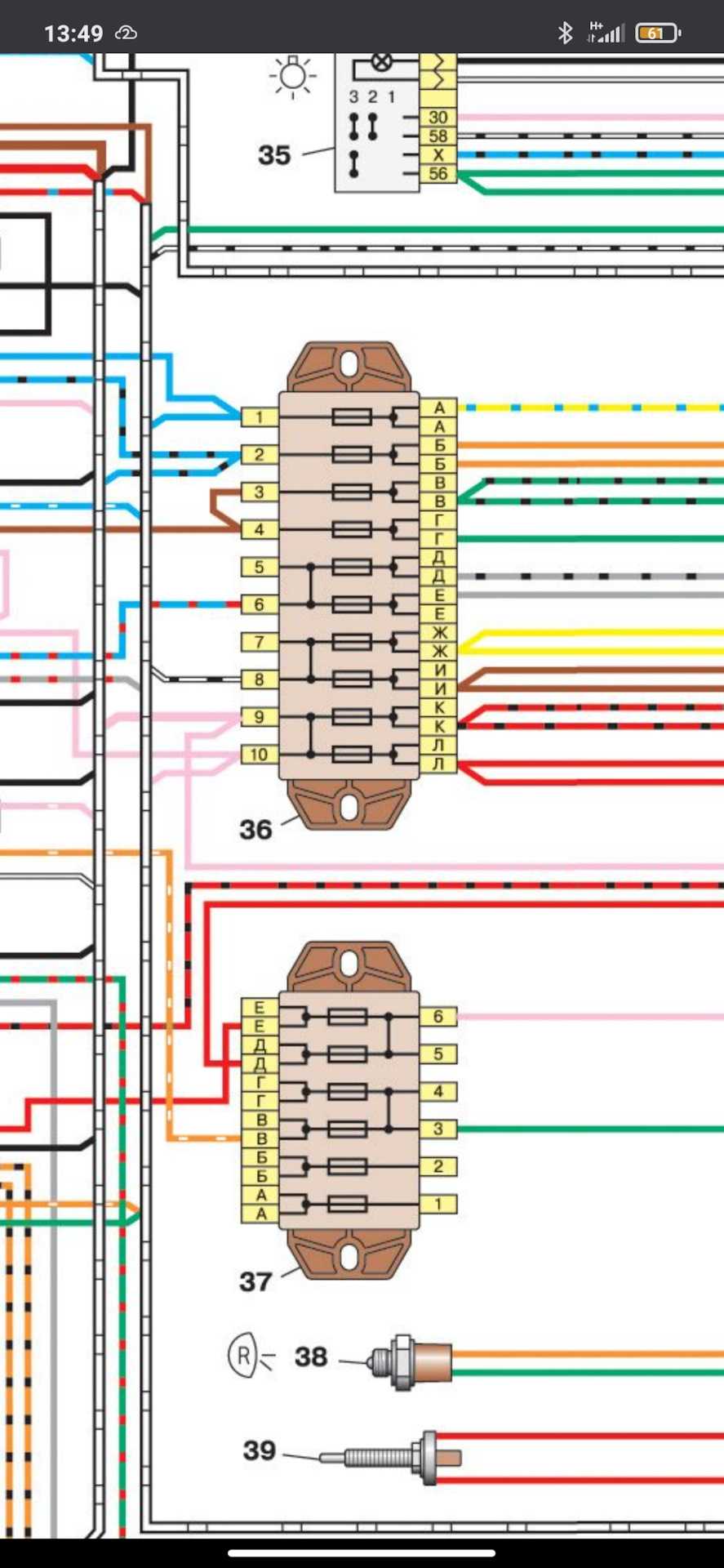

Схема реле управления двигателем представлена на фото.

Реле управления двигателем

В блоке размещены следующие реле (слева направо):

Схема блока реле над педалью газа

Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.

Назначение реле в блоке (слева направо) приведено в таблице.

Позиция	Предназначение
01	Задние лампы противотуманного света
02	Обогрев стекла на задней двери
03	Ближний свет
04	Дальний свет

Часто задаваемые вопросы

1. Где находится реле дворников на ВАЗ 21214 Нива инжектор?

Реле дворников на ВАЗ 21214 Нива инжектор находится под капотом автомобиля, в моторном отсеке. Обычно оно установлено на специальной платформе или держателе вблизи главного распределительного колодца. Проверьте схему расположения реле в руководстве пользователя вашего автомобиля или обратитесь к эксперту, чтобы точно определить его местонахождение.

2. Каково назначение реле дворников на ВАЗ 21214 Нива инжектор?

Реле дворников отвечает за передачу сигнала от выключателя дворников к дворникам, позволяя им работать на нужных скоростях. Когда вы включаете дворники, сигнал поступает на реле, которое затем активирует двигатель дворников для перемещения щеток. Реле также может иметь разные настройки, позволяющие выбирать различные режимы работы дворников, такие как непрерывная работа или интервальный режим.
