Предохранители и реле монтажного блока ваз 2107 (2105, 2104)

Блок предохранителей и реле ваз 2107, ваз 21047

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

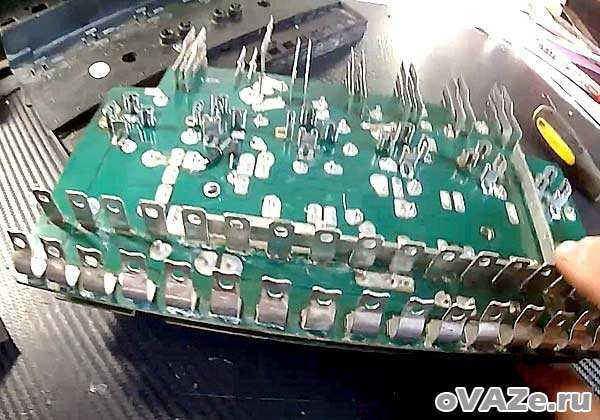

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

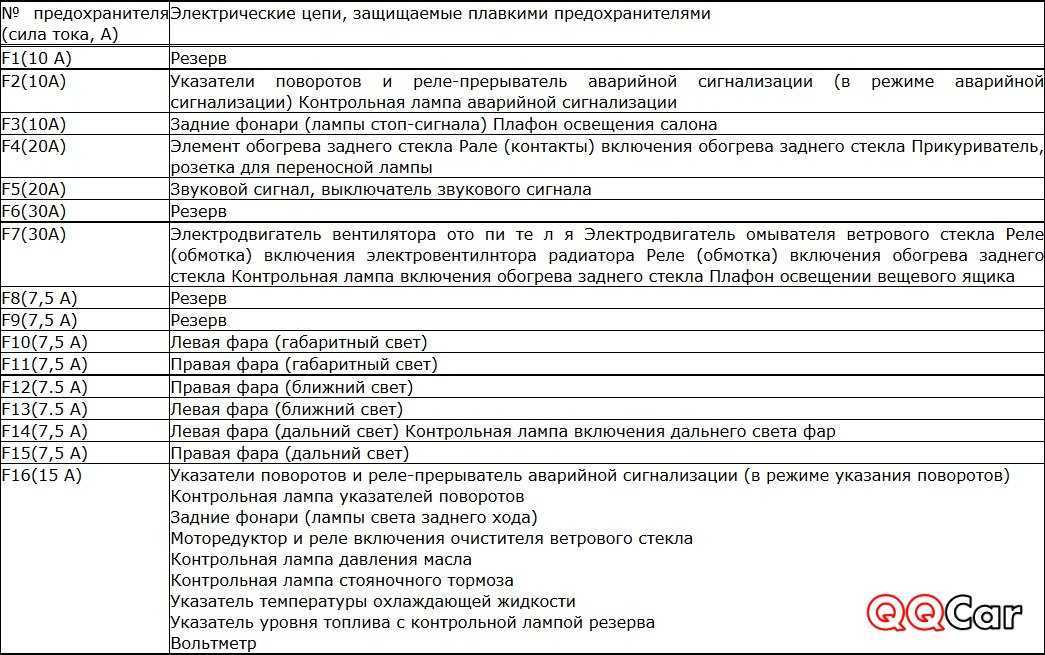

Номер предохранителя Сила тока,А Защищаемые цепи
F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

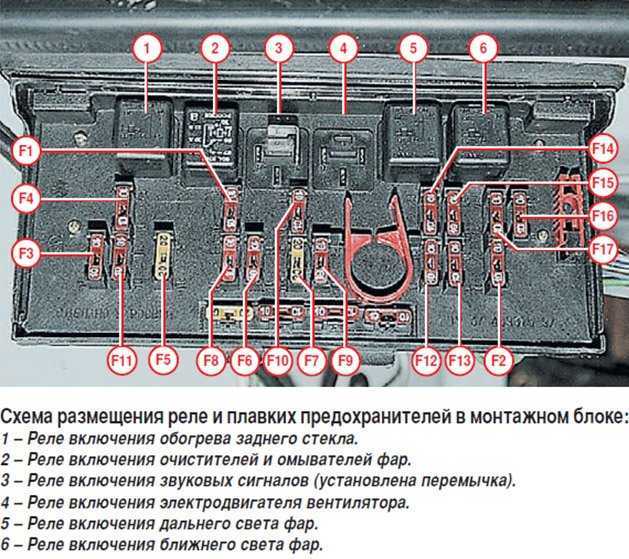

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

  • LADA 2107–20 — в соответствии со стандартом Евро-2;
  • LADA 2107–71 — для китайского рынка;
  • LADA-21074–20 (Евро-2);
  • LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

  • предохранители:
    • силовых цепей главного реле;
    • цепи постоянного питания контроллера;
    • цепи реле электробензонасоса;
  • реле:
    • главное;
    • бензонасоса;
    • электровентилятора;
  • диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

  • АКБ напряжением 12 В, ёмкостью 55 Ач;
  • генератор типа Г-222 или 37.3701;
  • регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

  • вспомогательное, которое подаёт питание на выводы стартера;
  • втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

  • катушку зажигания;
  • распределитель с контактным прерывателем;
  • свечи зажигания;
  • высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

  1. Свечи зажигания.
  2. Распределитель.
  3. Экран.
  4. Датчик Холла.
  5. Электронный коммутатор.
  6. Катушка зажигания.
  7. Монтажный блок.
  8. Блок реле.
  9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

  1. Блок-фары с габаритами.
  2. Подсветку подкапотного пространства.
  3. Монтажный блок.
  4. Освещение бардачка.
  5. Выключатель подсветки приборов.
  6. Задние фонари с габаритами.
  7. Подсветку номеров.
  8. Переключатель ламп наружного света.
  9. Лампочка индикации наружного освещения (в спидометре).
  10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

  • электромоторы:
    • стеклоомывателя;
    • стеклоочистителя;
    • вентилятора отопителя;
    • вентилятора радиатора охлаждения;
  • прикуриватель;
  • часы.

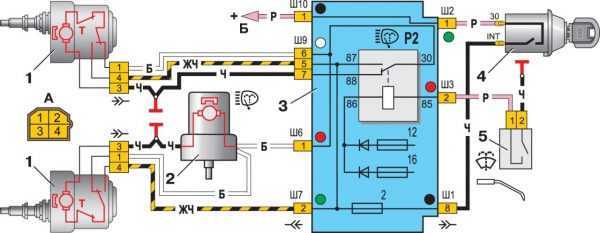

В схеме подключения стеклоочистителей используются:

  1. Моторедукторы.
  2. ЭД омывателя фар.
  3. Монтажный блок.
  4. Замок зажигания.
  5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Когда нужно менять предохранители?


По данным исследований страховых компаний, 93% пожаров автомобилей происходят по причине применения некачественных автомобильных предохранителей и неисправности проводки. Поэтому, если вы хотите свести причины возгораний к минимуму, максимально внимательно следите за состоянием проводки. Учитывая бесценную роль предохранителей в корректном функционировании автомобильных электроприборов, мы решили о них и поговорить в сегодняшней статье. Вы сможете узнать все о предохранителях – их назначение, отличия, ну и самое главное – как самостоятельно осуществляется замена предохранителей.

Ремонт

Сначала обследуется реле стартера на автомобиле ВАЗ 2107:

  1. Надо проверить, легко ли перемещается якорь;
  2. С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
  3. Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.

При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.

Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.

После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.

Замена плавких предохранителей противотуманных фар

На ВАЗ 2107 имеется еще один плавкий предохранитель, который отвечает за функционирование противотуманных фар. Многие автовладельцы “семерки” часто не могут найти это устройство. Расположено оно непосредственно под консольной центральной панелью. Там находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Для того, чтобы проверить или заменить плавкие предохранительные фары, необходимо выполнить следующую последовательность операций:

  1. Выключить питание автомобиля.
  2. Отвёрткой отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
  3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, чтобы открылся доступ к корпусу предохранителя противотуманных фар.
  4. Достать корпус и провести проверку или замену плавкой вставки.
  5. Собрать все элементы и выключатели в обратной последовательности, убедиться в работоспособности противотуманных фар.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

  • неисправен предохранитель бензонасоса ваз 2107;
  • неисправность реле;
  • обрыв цепи питания топливного насоса;
  • неисправность мотора;
  • неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Если питание на разъеме есть:

  • обязательно отсоедините плюсовую клемму от аккумулятора;
  • осмотрите соединение с электроприводом (при обнаружении на проводе, каких либо заломов или обрывов — замените провод);
  • после осмотра проводки, если не найдено явных повреждений, требуется поменять двигатель стеклоочистителя;
  • отсоедините разъем, отверните гайку, крепящую трапецию механизма дворников к редуктору электропривода;
  • потянув на себя, разъедините шлицевое соединение;
  • отверните болты крепления привода и выньте его из-под рамки;
  • установите новый электродвигатель, повторяя процедуру в обратном порядке;

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

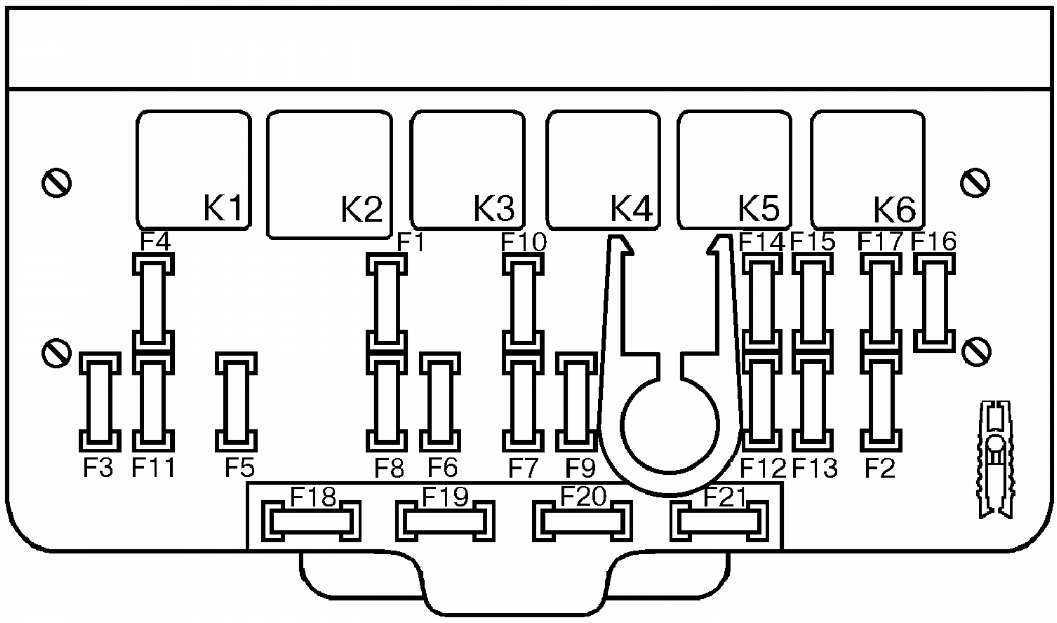

Схема блока старого образца

Для чего используется
1 Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2 Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4 Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5 Работа системы обогрева заднего стекла.
6 Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7 Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8 Аварийная световая сигнализация.
9 Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10 Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11 Стоп-огни, источники внутреннего света кузова авто.
12 Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13 Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14 Габаритное освещение, индикатор , лампа света под капотом.
15 Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17 Предохранительный элемент .
18 Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19 Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20 Обеспечивает функциональность звукового сигнала (гудка).
21 Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22 Отвечает за работу системы обогрева заднего стекла.

Нового типа

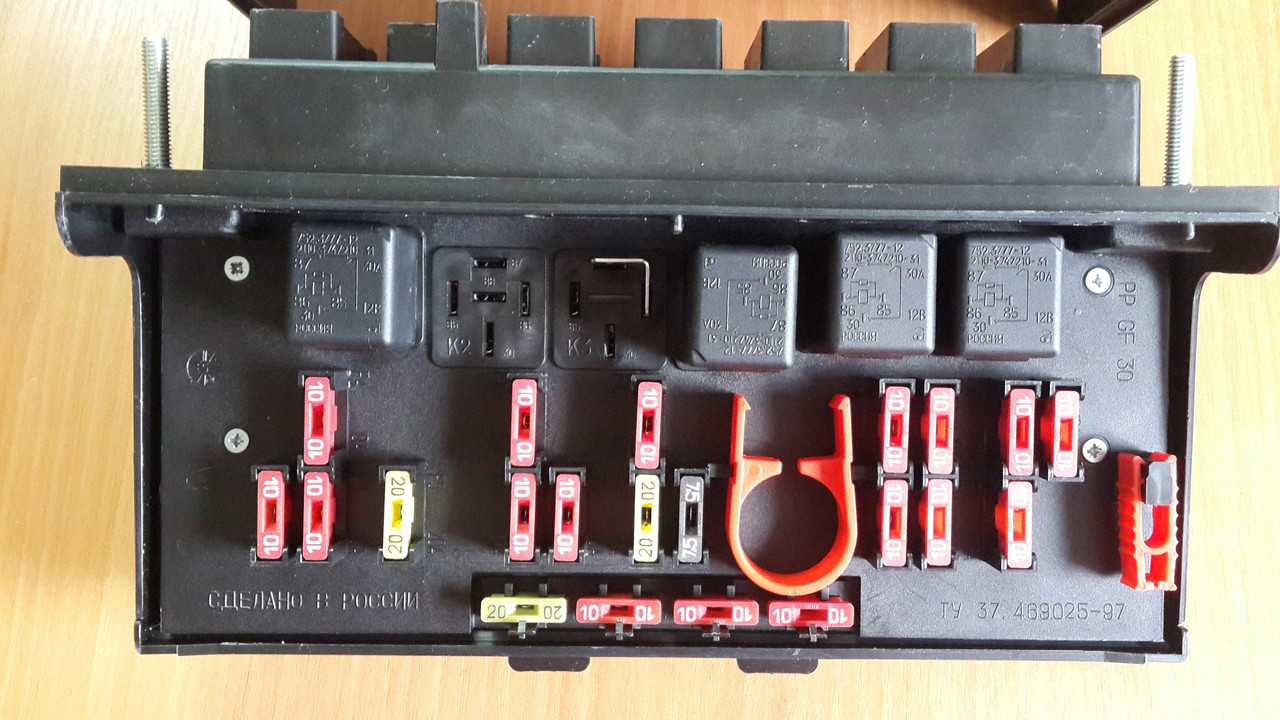

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Номер Описание
1 Обеспечивает функциональность системы обогрева стекла.
2 Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3 Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4 Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5 Данное устройство обеспечивает функциональность источников освещения дальнего света.
6 Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Номер Назначение
F1 Необходим для обеспечения функциональности основного реле.
F2 Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3 Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1 Основное реле.
R2 Устройство, применяющееся для обеспечения работы топливного насоса.
R3 Предохранительный элемент вентилятора радиатора мотора.

Замена плавких предохранителей

Перед заменой предохранителей необходимо сделать две вещи:

  • выключить зажигание;
  • отключить “массу” от аккумулятор.

В противном случае возможно возникновение короткого замыкания в процессе работы.

Порядок действий такой:

  1. снять крышку блока предохранителей, отжав фиксаторы;
  2. осмотреть предохранители и определить нуждающийся в замене (это видно по оборванной плавкой нити или черных следах от ее сгорания);
  3. пассатижами или специальным пинцетом извлечь предохранитель;
  4. вставить новый предохранитель, рассчитанный на такой же ток;
  5. закрыть крышку.

Советы:

1. На обратной стороне крышки нового БП указано расположение предохранителей. На БП старого типа предохранители нумеруются просто слева направо.

2. Проверять работоспособность предохранителей лучше не визуальным способом, а при помощи омметра или прозвонки.

Как проверить и заменить реле зажигания ВАЗ 2107

Чтобы проверить и заменить реле зажигания, понадобится:

  • шлицевая отвертка;
  • крестовая отвертка;
  • ключ на 10.

Начинать надо с демонтажа щитка приборов. Перед началом работ следует отсоединить минусовый провод от аккумулятора. Для снятия приборного щитка необходимо выполнить такие действия:

  • шлицевой отверткой разжать фиксаторы рукояток регулировки системы отопления;
  • снять рукоятки с рычагов;
  • вынуть сопла центрального воздуховода, поддев их отверткой;
  • вытащить переключатель режимов работы двигателя отопителя;
  • снять наконечники проводов с переключателя;
  • вытащить заглушку самореза, поддев ее отверткой;
  • выкрутить саморез крепления щитка приборов при помощи крестообразной отвертки;
  • открутить гайку крепления ручки сброса суточного пробега;
  • утопить ручку внутрь панели приборов;
  • извлечь правый край приборного щитка;
  • открутить гайку, крепящую тросик привода спидометра;
  • отсоединить шланг от штуцера эконометра;
  • отсоединить колодки проводов от комбинации приборов;
  • снять приборный щиток.

Реле зажигания закреплено на кронштейне, находящимся под приборным щитком. Чтобы снять реле, необходимо ключом на 10 открутить гайку, притягивающую его к кронштейну. Для проверки работоспособности реле необходим мультиметр или лампа-индикатор, Протестировать работу реле можно непосредственно на автомобиле или же запитав его от автономного источника 12 вольт. При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между 30 и 87 выводами. Если этого не происходит, необходима замена реле зажигания ВАЗ 2107. Делается это так:

  • открутить гайку крепления;
  • отсоединить колодку проводов от реле зажигания;
  • установить новое реле;
  • присоединить колодку проводов;
  • закрепить реле гайкой.

После замены реле необходимо установить на место приборную панель. Для этого следует выполнить такие действия:

  • подключить колодки проводов к приборному щитку;
  • прикрутить гайку крепления троса привода спидометра;
  • надеть шланг на эконометр;
  • вставить комбинацию приборов на место и надавить на нее, чтобы зафиксировались защелки;
  • закрепить ручку сброса суточного пробега;
  • закрутить саморез крепления щитка приборов;
  • закрыть саморез заглушкой;
  • подключить провода к переключателю режимов работы отопителя;
  • защелкнуть переключатель на штатном месте;
  • установить сопла центрального воздуховода системы отопления и вентиляции;
  • установить рукоятки регулировки режимов отопления и вентиляции.

На этом замена реле зажигания ВАЗ 2107 закончена. Можно подсоединить провод массы к аккумулятору и проверить работоспособность системы зажигания.

Главное реле инжектора ВАЗ 2107: замена и обслуживание

Главное реле инжектора ВАЗ 2107 является важной составляющей системы питания автомобиля. Оно отвечает за подачу электрического тока на форсунки инжектора

Если главное реле выходит из строя, это может привести к неработоспособности двигателя или его неправильной работе.

Замена главного реле инжектора ВАЗ 2107 может потребоваться в случае, если автомобиль стал периодически заводиться с трудом или иногда теряет мощность при движении. Также реле инжектора может привести к отключению электрической системы во время движения.

Для замены главного реле инжектора ВАЗ 2107 необходимы следующие инструменты:

  • Отвертка;
  • Клещи;
  • Набор ключей.

Для начала необходимо отключить аккумулятор, чтобы избежать повреждения электрической системы автомобиля. Затем нужно найти местоположение главного реле, которое обычно находится под капотом автомобиля в районе батареи.

После того как местоположение главного реле найдено, необходимо аккуратно отсоединить все провода, которые подключены к реле. Для этого нужно использовать клещи или отвертку в зависимости от того, как провода прикреплены.

После отсоединения проводов можно снять старое главное реле и установить новое на его место

Важно правильно подключить все провода к новому реле, чтобы избежать перекосов в работе автомобиля

После установки нового главного реле инжектора ВАЗ 2107 рекомендуется проверить его работу, запустив двигатель и убедившись, что все системы функционируют должным образом. Если же проблемы продолжаются, необходимо обратиться к квалифицированному специалисту для дополнительной диагностики и ремонта.

Обслуживание главного реле инжектора ВАЗ 2107 включает в себя регулярную проверку и чистку контактов. При обнаружении грязи или окисления на контактах следует использовать специальные средства для их очистки. Также рекомендуется проводить регулярную проверку всех проводов и кабелей, чтобы исключить возможность их повреждения или обрыва.

Важно помнить, что главное реле инжектора ВАЗ 2107 необходимо обслуживать и менять при необходимости, чтобы гарантировать надежную работу системы питания автомобиля и избежать серьезных поломок

↑ Замена и ремонт

При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.

Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.

↑ Замена плавких вставок

Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.

  • Процедура замены плавкой вставки начинается с обесточивания системы.
  • Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
  • Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
  • Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.

Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.

↑ Замена противотуманного предохранителя

Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.

После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.

Замена предохранителя печки своими руками

Довольно легко понять, что не работает система отопления салона ВАЗ-2107. Для этого нужно просто завести машину и повернуть выключатель обогрева салона. Если нет звуков, характерных для работающего вентилятора печки, необходимо искать причину проблемы и устранять ее. Если система отопления не работает ни в одном режиме, причина чаще всего в перегоревшем предохранителе печки.

Перегорание защитного устройства – наиболее частая поломка, которая устраняется заменой вышедшего из строя изделия. Изменить его очень легко. На ВАЗ-2107 установлены флажковые предохранители нового образца.

Блок с защитными устройствами расположен под капотом с правой стороны по ходу движения автомобиля, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, нужно открыть капот. Для обозрения открывается пластиковая крышка блока, где есть обозначения и названия деталей. Изделие с маркировкой F7 в системе реле R1 отвечает за систему отопления. При выходе из строя этого элемента прикуриватель и освещение в бардачке не будут работать параллельно.

Для замены необходимо приобрести новый флажковый предохранитель на 30 ампер

При покупке изделия обязательно обратите внимание на нагрузку. Не устанавливайте переоцененные продукты

Это может быть чревато серьезными последствиями, вплоть до возгорания автомобиля.

Сначала нужно разобрать сгоревший элемент с помощью пинцета, который находится в блоке. Затем новая деталь устанавливается на штатное посадочное место, для фиксации контактов нужно немного прижать изделие.

На этом работу можно считать завершенной. Если защитный элемент выйдет из строя после длительной эксплуатации, автономный отопитель продолжит работу без проблем.

Однако часто возникают ситуации, когда сразу после замены деталь снова сгорает. Дело в том, что предохранитель устанавливается на автомобиль для защиты электрических цепей автомобиля от перегрева и перегорания при большой нагрузке. Восстановленный элемент может свидетельствовать о более серьезных проблемах в цепи электрообогрева машины.

Функции главного реле ВАЗ 2107 инжектор

Главное реле в автомобиле ВАЗ 2107 инжектор отвечает за подачу электропитания на инжекторы и другие важные системы автомобиля. Его основная задача — контролировать и передавать электрический ток, необходимый для работы инжекторов. Именно оно активирует и выключает инжекторы, создавая правильную подачу топлива в цилиндры двигателя.
Главное реле также отвечает за включение и отключение других электроустройств автомобиля, таких как насос топлива, система зажигания и датчики. Оно является ключевым элементом в электрической системе автомобиля ВАЗ 2107 инжектор и обеспечивает стабильную и надежную работу двигателя.
В случае возникновения проблем с главным реле, могут возникнуть следующие симптомы:

  • Двигатель не запускается;
  • Наблюдается рывок двигателя;
  • Неустойчивая работа двигателя;
  • Пропадает мощность;
  • Неравномерная работа инжекторов;
  • Другие электрические сбои в системе.

В случае подозрений на неисправность главного реле, рекомендуется обратиться к автоэлектрику или автомеханику для диагностики и замены неисправной детали. Ремонт и замена главного реле должны проводиться профессионалами, чтобы избежать дополнительных проблем с электрической системой автомобиля.
В заключение, главное реле в автомобиле ВАЗ 2107 инжектор находится в моторном отсеке, рядом с аккумулятором. Оно отвечает за подачу электропитания на инжекторы и другие системы автомобиля. В случае возникновения проблем, рекомендуется обратиться к специалисту для диагностики и замены неисправных деталей.

Часто задаваемые вопросы

1. Где находится главное реле на ВАЗ 2107 инжектор и за что оно отвечает?

Главное реле на ВАЗ 2107 инжектор находится под приборной панелью, сзади блока предохранителей. Оно отвечает за подачу питания на различные системы автомобиля, такие как система зажигания, система впрыска топлива, электронасос и др. Реле контролирует работу этих систем, обеспечивая стабильную работу двигателя.

  Где найти реле зажигания на ВАЗ 2107 с карбюратором

2. Как определить неисправность главного реле на ВАЗ 2107 инжектор?

Существует несколько признаков, указывающих на возможную неисправность главного реле на ВАЗ 2107 инжектор. Во-первых, если автомобиль стал плохо заводиться или отказывается запускаться вообще, возможно проблема с реле. Во-вторых, если при работающем двигателе случается резкое отключение питания систем зажигания и впрыска топлива, также стоит проверить главное реле. Наконец, если в приборной панели видны признаки коррозии или окисления контактов реле, это может быть причиной его неисправности. В случае подозрений следует обратиться к опытному автомеханику для проверки и замены реле при необходимости.

3. Как заменить главное реле на ВАЗ 2107 инжектор?

Замена главного реле на ВАЗ 2107 инжектор относительно простая процедура, которую можно выполнить самостоятельно, если у вас есть базовые навыки автомобильного ремонта.

Шаг 1: Отсоедините отрицательный клеммный зажим аккумуляторной батареи, чтобы предотвратить возможные короткие замыкания.

Шаг 2: Снимите приборную панель, разобрав ее, чтобы получить доступ к реле.

Шаг 3: Отсоедините разъемы, соединяющие реле с системами автомобиля.

Шаг 4: Снимите старое реле и установите новое реле на его место.

Шаг 5: Подсоедините разъемы к новому реле согласно схеме подключения.

Шаг 6: Установите приборную панель обратно на место.

Шаг 7: Подсоедините отрицательный клеммный зажим аккумуляторной батареи.

После выполнения этих шагов, реле будет заменено, и вы сможете проверить работу систем автомобиля.

Видео ответы

Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
