Техническая характеристика мотоциклов моделей ИЖ 7.107 (без бокового прицепа) [ править | править код ]
Пятая «Планета» показала себя с положительной стороны. Мотоцикл удался. Понятно, что к зарубежным байкам он все таки недотягивает хорошо, но в своей линейке очень даже хорош. мне, например, нравится да и отзывы онем я слышал положительные.
В данной статье рассмотрим чем же он может быть лучше предыдущих версий мотоциклов «ИЖ-Планета»:
Дизайн. Тут различия на литцо — топливный бак, бортовые ящики и основа седла, переходящее в задний фонарь, та даже коляска немного иная — все это показывает мотоцикл в новом облике. И, опять замечу, довольно симпатичном!
Двигатель. Все кто видел и пятую, предыдущие «Планеты». думаю
обратили внимание на головку с более развитым оребернием и одну выхлопную трубу с глушителем вместо двух. Так же отличия найдутся и в конструкции, которые тожк положительно повлияли на ходовые качества мотоцикла
Так, увеличены передаточные числа на 1 и 2 передачах, больше стало дисков сцепления и у ведущих дисков увеличена толщина фрикционных выступов. Мощность движка подросла до 16 кВт (22 л.с.) при 4900…..5300 об/мин и степени сжатия 8,7..9,2; а бензинка в наше время подойдет и А-92 (нет уже привычного А-76))((.
Так же изменили щиток приборов из которых вынесен замок зажигания.
Видео:ИЖ ПЛАНЕТА против ИЖ ЮПИТЕР / какой мотоцикл ЛУЧШЕ? сравнение несравнимогоСкачать
Что же до взаимозаменяемости с старыми «Планетами» и «Юпитерами» (это вполне возможно ведь у 5 юпака схож дизайн) то тут можно немало попереставлять в случае чего: полностью взаимозаменяемы рама, колеса (хотя на следующих версиях видел на литых дисках и с дисковым тормозом, то тут ничего не скажу бо не знаю))), задняя подвеска, передняя вилка, воздушный фильтр, фара и все фонари, руль и рычаги на нем.
Поршневые кольца и пальцы такие же, как и у всех «планет»вплоть до «Иж-П2». Что же касается электрооборудования то оно близко к начинки «Иж-П4», кроме комбинации приборов и жгута проводов. Также можно поставить двигло от «Иж-П5» на раму от «Иж-П4» без всякого гемора, но с новой выпускной системой.
В целом «пятая планета» на мой взгляд довольно неплохой аппарат из линейки старых советских мотоциклов и показал себя очень хорошо…..
Мотоцикл Иж планета 4 технические данные
1.Длина мотоцикла 2 м. 17см.с коляской 2 м. 20 см.
2.Ширина байка составляет 81 см, с коляской 1м 70см.
3. Высота Ижа 1м 17 см.
4.Базовый дорожный просвет достигает -13,5 см.
5.База транспортного средства-1м 45см.
6.Максимальная скорость по асфальтированному покрытию около 120 км\ч.
7.Длина тормозного пути на скорости не выше 40 км\ч — 7,5 м.
8.На 100 км пути расход топлива составлять 5,5 литров на одиночке и 7,2 литра с коляской.
9.На мотоцикле установлен двухтактный, одноцилиндровый двигатель охлаждение которого происходит с помощью воздушного потока.
10.Объем цилиндра равен 346 см3.
11.Диаметр поршня -72 мм.
12.Ход поршня 85 мм.
13. Степень сжатия топливной смеси 8,2 к 1.
14.Оптимальная выдаваемая двигателем мощность 20 лошадок.
15.Скорость вращения коленвала на предельных оборотах-4850 оборотов в минуту.
16.Топливной системой управляет карбюратор “К62И”
17. Установлен контактно масляный воздушный фильтр.
18.На данной модели установлена 4 ступенчатая КПК.
18. Шины достались от предыдущих моделей, 18 радиуса.
19.Мощность на заднее колесо передаётся при помощи цепи.
20. Коробка передач, передаточные числа.Первая-3,17, вторая,81, третья 1,26 и четвертая 1.
21.Установленный на мотоцикл генератор выдает 100 Ватт.
22. Объем бака для бензина составляет -17 литров.
23.Масло для коробки передач — 1литр.
24.Смазка для передней вилки -175 грамм.
25.Для каждого расположенного сзади амортизатора-75грамм.
26. Емкость для заправки воздушного фильтра -200 гр.
Слабые места двигателя ИЖ-П5
- Воздушный фильтр;
- Цилиндро-поршневая группа;
- Коробка передач.
Более подробно о слабых местах силового агрегата ИЖ-П5…
Воздушный фильтр. Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.
ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.
Коробка передач. С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.
Иж планета спорт характеристика
Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.
На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам.
Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.
Мотоцикл иж планета спорт технические характеристики:
| База мотоцикла | 1350 (1390) мм |
| Длина | 2050 (2070) мм |
| Ширина | 730 (810) мм |
| Высота | 1100 (1150) мм |
| Дорожный просвет | 145 (135) мм |
| Сухая масса | 135 (145) кг |
| Максимальная скорость | 140 (130) км/ч |
| Расход топлива: | |
| при скорости 60 км/ч | 3,5 л/100 км |
| при скорости 100 км/ч | 6,5 л/100 км |
| Время разгона до 100 км/ч | 11 сек |
| Тормозной путь со скорости 60 км/час | 12 м |
| Запас хода | около 400 км |
| Тип двигателя | двухтактный, с трехканальной продувкой |
| Число цилиндров | 1 |
| Диаметр цилиндра | 76 мм |
| Ход поршня | 75 мм |
| Рабочий объем | 340 куб.см |
| Степень сжатия | 9,5-10,5 (8,7-9,2) |
| Номинальная мощность двигателя при 5600-6700 об/мин | 32 (28) л.с. |
| Крутящий момент двигателя при 5200-5800 об/мин | |
| Система смазки | раздельная (совместно с топливом 1:25) |
| Система охлаждения | потоком встречного воздуха |
| Воздушный фильтр | сухой, с бумажным элементом |
| Карбюратор | “Микуни” (К-62М) |
| Диаметр диффузора | 32 мм |
| Производительность главного жиклера | 190 куб.см/м |
| Первичная передача | косозубыми шестернями |
| Сцепление | многодисковое в масляной ванне |
| Коробка передач | четырехступенчатая |
| Переключение | ножное |
| Задняя передача | открытая, втулочно-роликовой цепью |
| Передаточное число первичной передачи | 2,18 |
| Передаточное число задней передачи | 2,47 |
| Передаточные числа коробки: | |
| I передачи | 3,17 |
| II | 1,81 |
| III | 1,26 |
| IV | 1,0 |
| Рама | трубчатая, сварная, закрытая, термообработанная (!) |
| Передняя подвеска | бесштоковая телескопическая вилка |
| Ход подвески | 155 мм |
| Задняя подвеска | маятниковая |
| Ход подвески | 90 мм |
| Размеры шин: | |
| переднего колеса | 3,00-19? |
| заднего колеса | 3,50-18? |
| Тормоза | колодочные |
| Диаметр тормозного барабана: | |
| переднего колеса | 190 мм |
| заднего | 170 мм |
| Напряжение бортовой сети | 12 В |
| Генератор | ИЖ ГП-1, трехфазный, переменного тока |
| Напряжение генератора | 14 В |
| Мощность генератора | 100 Вт |
| Аккумуляторная батарея | 6МТС-9 |
| Регулятор напряжения | ИЖ РН-1 (БПВ 14-10) |
| Свеча зажигания | А-23 |
| Топливный бак | 14 л, бензин АИ-93 |
| Масляный бак | 1,5 л, масло МС-20 |
| Коробка передач | 0,8 л |
| Перо передней вилки | 0,2 л, МГП-10 |
| Амортизатор | 0,065 л, МГП-10 |
| Зазор между контактами прерывателя | 0,35-0,55 мм |
| Зазор между электродами свечи зажигания | 0,6-0,8 мм |
| Свободный ход рычага сцепления | 5-10 мм |
| Свободный ход рычага тормоза переднего колеса | 2-3 мм |
| Свободный ход рычага ножного тормоза | 10-15 мм |
| Опережение зажигания до ВМТ | 2,5-4,2 мм |
| Провисание цепи привода колеса | 20-25 мм |
| Давление в шинах: | |
| переднего колеса | 1,5 кГс/см2 |
| заднего без пассажира | 1,8 кГс/см2 |
| ——- с пассажиром | 2,0 кГс/см2 |
Примечание: технические характеристики в скобках для поздних выпусков.
В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!
Здесь Вы можете пройти бесплатные тесты ПДД.
Ковровец К 175 — история одного мотоцикла.
Кроссовые мотоциклы Чезет
Военные мотоциклы фото
Мотоцикл Zongshen 200
Капитальный ремонт
Техническую ревизию модели «ИЖ Планета-5» следует проводить по мере необходимости:
- при износе поршневой группы, когда уменьшается компрессия и падает мощность двигателя;
- при появлении постороннего шума в коробке передач;
- когда «ведет» сцепление.
Одновременно с капитальным ремонтом мотоцикла следует провести осмотр и профилактику всех без исключения узлов и агрегатов, а также подкрасить царапины и выровнять вмятины на корпусе мотоцикла, если таковые имеются.
При необходимости замены отдельных деталей следует менять их только на новые, приобретенные в специализированных магазинах. Запчасти на «ИЖ Планета-5» продаются в достаточном ассортименте.
Профилактический ремонт мотоцикла можно сделать в условиях домашней мастерской или гаража
Важно, чтобы при этом под рукой был набор необходимых инструментов, это накидные и рожковые ключи, выколотки, напильники и рашпили, тиски, сверлильный станок и шлифовальная машина
Капитальный ремонт мотоцикла, двигателя или коробки передач возможен только в специализированной мастерской, оборудованной всеми необходимыми приспособлениями, токарным и фрезерным станками и полным набором слесарных инструментов.
Если возникнет необходимость замены изношенного цилиндра вместе с поршнем, то следует приобрести новые детали в заводской упаковке, так как в этом случае они будут подобраны попарно и соответствовать по параметрам. Никакой подгонки в этом случае не понадобится.
Мотоцикл Иж планета 4 технические данные
1.Длина мотоцикла 2 м. 17см.с коляской 2 м. 20 см.
2.Ширина байка составляет 81 см, с коляской 1м 70см.
3. Высота Ижа 1м 17 см.
5.База транспортного средства-1м 45см.
6.Максимальная скорость по асфальтированному покрытию около 120 кмч.
7.Длина тормозного пути на скорости не выше 40 кмч — 7,5 м.
8.На 100 км пути расход топлива составлять 5,5 литров на одиночке и 7,2 литра с коляской.
9.На мотоцикле установлен двухтактный, одноцилиндровый двигатель охлаждение которого происходит с помощью воздушного потока.
10.Объем цилиндра равен 346 см3.
12.Ход поршня 85 мм.
13. Степень сжатия топливной смеси 8,2 к 1.
14.Оптимальная выдаваемая двигателем мощность 20 лошадок.
15.Скорость вращения коленвала на предельных оборотах-4850 оборотов в минуту.
16.Топливной системой управляет карбюратор “К62И”
17. Установлен контактно масляный воздушный фильтр.
Видео:ИЖ Юпитер 5 vs. ЯВА 350 vs. ИЖ Планета 5 — ГОНКА!!!Скачать
18.На данной модели установлена 4 ступенчатая КПК.
18. Шины достались от предыдущих моделей, 18 радиуса.
19.Мощность на заднее колесо передаётся при помощи цепи.
20. Коробка передач, передаточные числа.Первая-3,17, вторая,81, третья 1,26 и четвертая 1.
21.Установленный на мотоцикл генератор выдает 100 Ватт.
23.Масло для коробки передач — 1литр.
25.Для каждого расположенного сзади амортизатора-75грамм.
Видео
Почему ИЖ Планета 4 выпускали всего 3,5 года?Скачать
ИЖ Планета 3 VS ИЖ Планета 4. Звук работы легендарных мотоциклов.Скачать
10 косяков и проблем ИЖ Планета 1-5Скачать
Иж Планета или Иж Юпитер? Что выбрать?Скачать
Space Engineers. Планета земного типа. Игра в соло.Скачать
Ювелирно исполняет на ИЖ ПланетаСкачать
ИЖ планета или ИЖ юпитер ЧТО ЛУЧШЕСкачать
Иж Планета — Все Модели (1 — 7) !Скачать
ИЖ ПЛАНЕТА против ИЖ ЮПИТЕРСкачать
Что ВЫБРАТЬ? ЮПИТЕР или ПЛАНЕТАСкачать
Иж планета 5 сколько проедет на 1 литре бензина #shortsСкачать
ТОП 8 доработок ИЖ Планеты 5.Скачать
Четырехтактный 4т двигатель иж юпитер 5 из стандартного! Двигатель успешно запущен!Скачать
Определяющие технические характеристики Иж Планета-5
| Оригинальные габариты (длина/ширина/высота) метр | 2,2/0,81/1,2 |
| Габариты базы, метр | 1,45 |
| Высота клиренса, см | 13,5 |
| Характеристики движка | Ёмкость—346 см3, мощь в 22 лошад.сил, двухтактный на 1 цилиндр, |
| Система охлаждения | Воздушная |
| Трансмиссия | Многодисковое сцепление; КПП на 4 ступени |
| Заправка | Масляно-бензиновая смесь |
| Вместимость топливного бачка | 18 литров |
| Допустимый максимум скорости для мото «Иж Планета-5» | 120 километров в час |
| Топливо | Бензин марки А-76 |
| Механизм зажигания | Контактный батарейный; |
| Пуск | Кикстартер; |
| Электрика | Батарея на 12 вольт |
| Тормозной механизм | Спереди и сзади механический барабан, рычажная подвеска сзади, спереди телескопия, гидравлика |
| Заправка амортизаторов (спереди/сзади) объём на один амортизатор | 0,175 литров/0,075 литров |
| Размеры колёс | 3,5х18 дюймов, спицы |
| Сухой вес | 162 килограмм |
| Заправленная масса агрегата | 180 килограмм |
| Допустимая нагрузка | 170 килограмм |
| Максимум при полной массе с прицепом | 200 килограмм |
Множественные видео Иж Планета-5, являются «живым» подтверждением популярности круизёра, а при правильном уходе, и его долговечности. Огромным плюсом мотосредства является его возможность допускать любые тюнинговые превращения.
Модернизация практически любой запчасти, проходит безболезненно, а итоговый результат заставляет испытывать неподдельную гордость.
Качественная характеристика мотоцикла подтверждает его необходимость и незаменимость в условиях пригорода.
https://youtube.com/watch?v=ojWkrCywKkg
Специальные данные регулировочных зазоров.
1. Прерыватели, зазор составляет от 0,4,5 до 0,6,5.
3.Рычаг сцепления, простой ход должен составлять 5- 10.
4.Освобождённый ход ножных тормозов 11- 26.
5. Ручных тормозов 11-21.
6.Ход тросовки дросселя не более 1-2.
8.Давление в шинах, впереди не более, 0,15, сзади не более 0,21
Несмотря на свой почетный возраст, последний мотоцикол сошел с конвейера в уже очень далеком 1987 году. Мотоцикл Иж планета 4 продолжает бороздить дороги нашей родины во многом благодаря своей простоте и надежности. А при грамотном и хорошем тюнинге может поспорить и с более современными моделями. Модель вполне подойдет для любителей советских железных коней, хотя пока и не является раритетом.

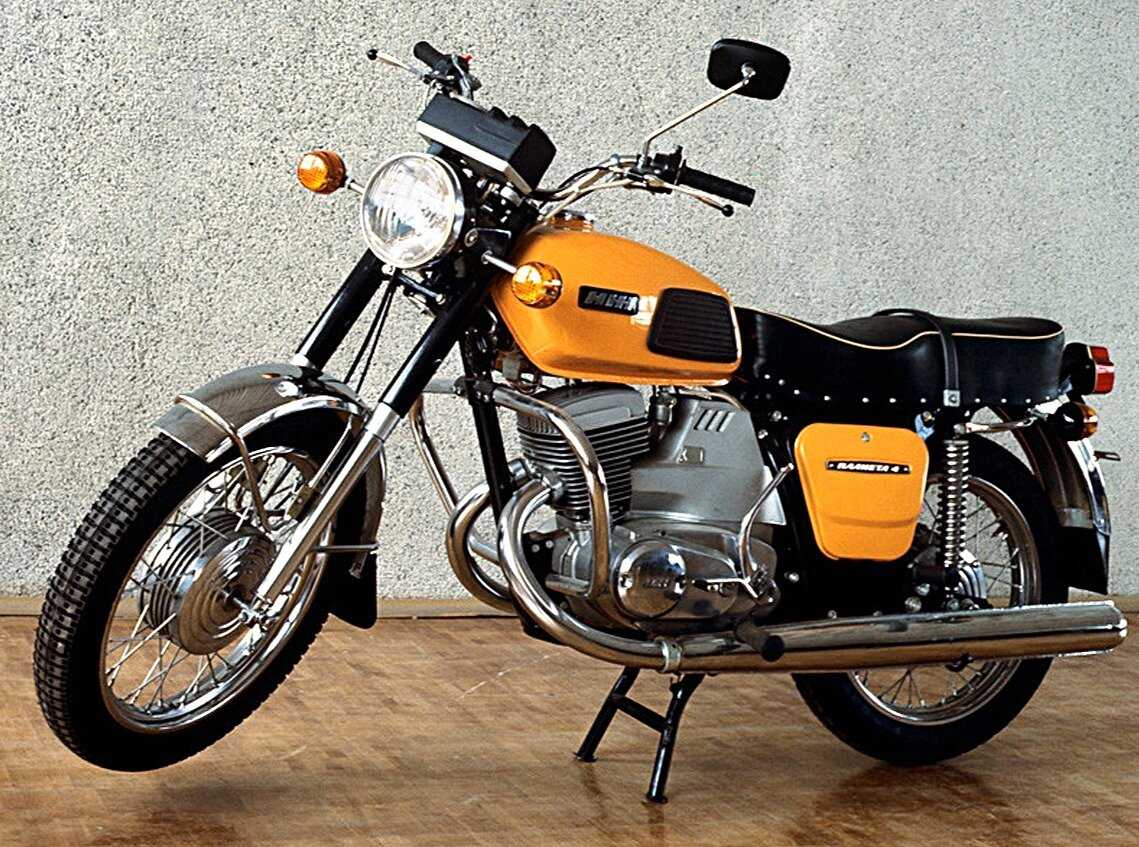

Описание мотоцикла планета 4
Иж планета 4 это мотоцикл из категории среднего веса, одинаково хорошо себя чувствует как на асфальтовом покрытии, так и на полевых дорогах. Выпуск данной модели мотоцикла, был начат в далеком 1983 году и продолжался до 1987 года. Производился в двух вариантах, с боковым прицепом, (с люлькой) и без неё. Выпуск прекращён в связи с переходом на другую модель Иж Планета 5.
В отличии от предыдущих моделей 3 серии на Иж планете 4 установлено, намного более надежное зажигание и совершенно новый генератор. Переход от 6-вольтового к 12- вольтовому оборудованию безусловно добавил несколько положительных моментов. А более совершенная панель приборов добавила яркости и индивидуальности по сравнению с другими мотоциклами более старых серий.
Вместе с новой панелью приборов мотоцикл Планета 4 получил качественно новые амортизаторы, как вперед, так и назад. Причём амортизаторы задних колес кардинально отличались впервые применённой фишкой регулировки жёсткости пружин. Новый и очень удачный для своего времени топливный бак сделал этот модельный ряд еще более индивидуальный, а дополнял картину Ижевской модели, удобный ящик под инструменты.
Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5
Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.
Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту
Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.
Мотоцикл ИЖ Планета-3
Мотоцикл ИЖ Планета-3 выпускался с 1971 года на машиностроительном заводе в Ижевске. Мотоцикл относится к мотоциклам среднего класса и преимущественно предназначен для бездорожья и обычных дорог.
Мотоцикл очень надёжный и в процессе эксплуатации у владельцев данных мотоциклов практически не возникает серьёзных неполадок. Также мотоцикл легко поддаётся ремонту благодаря простой конструкции.
ИЖ Планета-3 продолжил модельный ряд мотоциклов «ИЖ Планета», сменив ИЖ Планета-2.Двигатель мотоцикла одноцилиндровый, двухтактный, имеет рабочий объём 346 кубических сантиметра. Мощность двигателя составляет 18 л.с. при 5000-5600 об/мин. Максимальная скорость ИЖ Планета-3 — 110 км/ч.
На 100 километров мотоцикл при скорости 90 км/ч. потребляет не более 5 литров смеси бензина и масла. А на двигаясь со скоростью 60 км/ч. — всего 3,8 литра топливной смеси. На Планета-3 сначала устанавливали карбюратор марки К-36И, а потом К-62И. Бензобак имеет объём 18 литров. Если Вам нужно установить двигатель от ИЖ Планета-3 в ИЖ Юпитер-3, ИЖ Юпитер-4, ИЖ Юпитер-5, то совершив небольшие переделки вы сможете это сделать.
Мотоцикл имеет 2 глушителя. Глядя на мотоцикл в глаза бросается его новый бензобак, который получил совершенно новую форму. Щитки колёс также претерпели изменения, они стали выглядеть более современно. Инструментальный ящик также не остался без внимания, он тоже подвергся изменениям.
На ИЖ Планета-3 четырёхступенчатая коробка передач.
ИЖ Планета-3 имеет оборудование на 6 Вольт. Зажигание батарейное, контактное. Источником электроэнергии является аккумулятор.
Рама трубчатая, снаряжённая масса мотоцикла — 168 килограмм. Мотоцикл может перевозить 170 килограмм, включая водителя и пассажира.
ИЖ Планета-3 — это первый советский мотоцикл, оборудованный указателями поворотов.
Телескопическая вилка установлена на переднем колесе. На заднем колесе применена пружинная подвеска.
ИЖ Планета-3 также имела модификации ИЖ Планета-3-01 и ИЖ Планета-3-02. Иж Планета-3К — это та же Планета, но с боковой коляской.
На заводе в Ижевске мотоциклы ИЖ Планета-3 производили до 1977 года. На смену ему пришёл новый ИЖ Планета-4. За всё время производства ИЖ Планета-3 было собрано 478 496 мотоциклов.До сегодняшних дней мотоцикл пользуется большой популярностью как у сельских жителей, так и у городского населения, им интересуются и взрослые и дети.
Мотоцикл ИЖ Юпитер-2
ИЖ Юпитер-2 — это советский мотоцикл среднего класса. Производство происходило на машиностроительном заводе в городе Ижевске. Первый мотоцикл был собран в 1965 году. В линейке двухцилиндровых мотоциклов «Юпитер» этот мотоцикл идёт после ИЖ Юпитер.
Мотоцикл отлично ведёт себя как на шоссе, так и на дорогах с плохим качеством дорожного полотна. Мотоцикл является очень надёжным, однако у него была одна слабость. Из-за того, что владельцы мотоциклов забывали ставить граверы, то у них сбивался угол зажигания. Если смотреть на мотоцикл внешне, то можно увидеть одну ошибку, совершённую конструкторами: это логотипа на баке, на нём нарисована планета Сатурн, а не Юпитер.
Конструкторы Ижевского завода установили на мотоцикл двухцилиндровый, двухтактный двигатель. Двигатель Юпитер-2 имеет объём 347 кубических сантиметров. Мощность двигателя составляет 19 лошадиных сил. Юпитер-2развивает максимальную скорость 110 км/ч.
Трансмиссия мотоцикла четырёхступенчатая, привод на заднее колесо подаётся цепью.
Бензобак мотоцикл имеет объём 18 литров. На сотню мотоцикл потребляет 6 литров топливной смеси бензина и масла. На Юпитер-2 устанавливали карбюратор марки К-36Ж.
Электрооборудование мотоцикла рассчитано на напряжение 6 Вольт, питание от щелочного аккумулятора.
На переднем колесе мотоцикла установлена телескопическая вилка, а заднее колесо имеет маятниковую подвеску.
Юпитер-2 имеет трубчатую раму, масса мотоцикла 158 килограмм.
Производство мотоциклов было завершено в 1971 году. За 6 лет производства, завод покинуло 766 487 мотоциклом
А продолжил линейку «Юпитер« новый ИЖ Юпитер-3.
Важно упомянуть об модификации ИЖ Юпитер-2К, отличается от обычной двойки наличием боковой коляски, максимальная скорость мотоцикла 87 км/ч., а сухая масса 253 килограмма. Мотоцикл рассчитан на перевозку 3-х пассажиров.Фотография ИЖ Юпитер-2К:
Модернизация [ править | править код ]
Мотоцикл начал выпускаться в 1989 году, производство завершено в 2007 году. Часть технических решений по мотоциклу были лицензионные и изначально предназначались для перспективной модели «Иж-Орион».
В системе электрооборудования применен генератор на постоянных магнитах, с бесконтактной системой зажигания, работающей независимо от аккумуляторной батареи, с автоматически регулируемым опережением зажигания.
Двигатель оборудован насосом раздельной системы смазки, что исключило необходимость подготовки и использования в системе питания мотоцикла смеси бензина с маслом.
Коробка передач четырёхступенчатая с эксцентриковым механизмом выключения муфты сцепления и усиленной моторной цепью.
Тормоз переднего колеса — дисковый с гидроприводом или двухкулачковый с механическим приводом.
В подвесках колес применены амортизаторы с улучшенными характеристиками и пружинами отбоя, рычаг подвески заднего колеса на подшипниках качения или скольжения.
Изменена кинематика привода тормоза заднего колеса.
«Иж Планета-6». Дальнейшее развитие «Иж Планета-5-01». Двигатель получил жидкостную систему охлаждения, ЦПГ взята от двигателя «Иж Планета-Спорт» (24,5 л. с.). Изготовлена опытная партия мотоциклов, в серию не запускался.
