Регулировка карбюратора к 62 иж юпитер 3 • что предлагает наш магазин

Альтернативный карбюратор для мотоциклов ИЖ Юпитер 4, 5

На сегодняшний день на рынке представлено множество вариантов запчастей для мототехники, в том числе и карбюраторов. Если старый карбюратор пришел в негодность, а ремкомплекты уже не помогают, можно подобрать альтернативный современный вариант. Главное соблюсти такие параметры, как диаметр диффузора и пропускная способность жиклеров (главного и холостого хода).

Для установки на мотоциклы ИЖ Юпитер хорошо подойдет Keihin PZ30. Для крепления штанов к фланцу карбюратора нужно будет изготовить переходник. Изначально этот карбюратор рассчитан на двигатель объемом 250 см3 , поэтому необходимо заменить главный жиклер. У К-65Д пропускная способность ГТЖ равна 260 мл/мин, диаметр отверстия такого жиклера равен примерно 1,18 мм. Если подобрать жиклеры из набора не получается или не удается найти, можно попробовать рассверлить мелким сверлом штатные до нужного диаметра.

У данного карбюратора есть одна «фишка»- ускорительный насос. На высоких оборотах двигателя он впрыскивает в диффузор дополнительное топливо, чтобы побороть обеднение смеси, характерное для шиберных карбюраторов при резком открытии дросселя. Для его работы понадобится специальный сдвоенный трос, который работает на пару с тросом газа.

На юпитер также можно установить японские карбюраторы Mikuni vm 28,30. Эти карбюраторы стоят недешево, потому что редкие. Найти целый, не поношенный Микуни очень тяжело (не говоря о ремкомплектах для них), т.к. японцы уже давно от них отказались и сейчас выпускают мотоциклы с электронным впрыском.

Сегодня на рынке представлено множество китайских копий карбюраторов К-62,К-65 и, даже Jikov. При некоторой доработке таких карбюраторов (замены внутренностей на совдеповские компоненты, сверление недостающих отверстий) они вполне неплохо выполняют свои функции.

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.

Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

1. Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
2. Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
3. После всех вышеприведённых действий приступаем к самому главному этапу – настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
4. Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
5. Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
6. Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.

На видео ниже наглядно представлена настройка карбюратора К-68И на мотоцикле Иж планета-5.

https://youtube.com/watch?v=hYa2vXAlVno

Какой карбюратор используется на модели ИЖ Юпитер 5

ИЖ Юпитер 5 является самой поздней и доработанной моделью из серии. Первые «пятерки» были переходными: облицовка с 4 модели и карбюратор К-62Д. Затем, в производство пустили обновленную версию – ИЖ Юпитер 5-01, мотоцикл получил взаимозаменяемую облицовку с ИЖ Планета 5 и карбюраторы К-65Д, К-68Д и Jikov-2928CE. Последний был взят с чехословацкого мотоцикла Ява-638, который имел схожие параметры двигателя с юпитером.

Позднее Ижмаш представил доработанную версию двигателя юпитера с водяным охлаждением. Так называемая «водянка» имела ту же мощность двигателя, что и обычный мотор, но зато у двигателя снизился уровень шума и расход топлива. Также на нее устанавливался новый карбюратор К-68Д. Его особенностью стала новая цилиндрическая форма и материал дроссельной заслонки (как у Jikov), благодаря чему уменьшился её износ. Холостой ход стал более стабильным.

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 является самым простым, но в тоже время самым важным процессом. Будь то К-62, К-65 или К-68, сначала следует разогреть двигатель до рабочей температуры, после чего выполнить последовательный ряд действий:

1. Установить низкие, но достаточно стабильные обороты двигателя посредством вращения винта, регулирующего положение дросселя.
2. Изменяя положение винта холостого хода задать двигателю максимальные обороты.
3. Указанные действия повторить 4-5 раз, постепенно уменьшая при этом обороты двигателя.
4. Резкими рывками проверить верность регулировки.

Настроить карбюратор на ИЖ юпитер 5 следует так, чтобы не было рывков, и не глох двигатель в случае резкого открытия и закрытия дросселя. В первом случае следует обогатить горючую смесь путем поворота винта холостого хода на ¼-½ оборота по часовой стрелке. Во втором – повернуть винт в противоположную сторону.

Отрегулировать карбюратор на ИЖ Юпитер 5 также можно в эксплуатационных режимах. В зависимости от погодных условий и технического состояния мотора, дозирующая игла может быть переставлена вверх для обогащения смеси и вниз – для получения противоположного эффекта.

Карбюраторы ранних «юпитеров», их особенности и нюансы регулировки

Какой карбюратор используется на модели ИЖ Юпитер 5 Карбюратор К65 появился на смену карбюратору модели К62. Из-за постоянных поломок и недоработок, технологи решили его модернизировать.

Основные правила ремонта карбюратора К65

Основные правила ремонта карбюратора К65

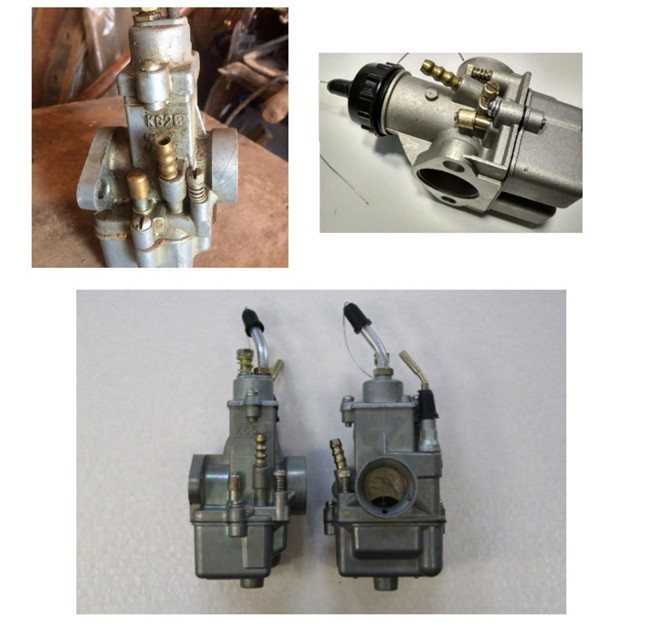

Карбюратор К65 появился на смену карбюратору модели К62. Из-за постоянных поломок и недоработок, технологи решили его модернизировать.

Несмотря на то, карбюратор К65 появился совсем недавно, его регулировка не представляет собой ничего сложного. Есть некоторые нюансы, которые необходимо знать, но они могут коснуться всех. Даже тех, кто захочет узнать, как выполняется настройка карбюратора на скутере.

Прежде чем приступит к самостоятельному ремонту, необходимо выполнит некоторые условия.

Необходимо качественно прогреть двигатель;
Карбюратор должен находиться в нормальном состоянии

В противном случае, его необходимо продуть и почистить;
Следует обратить внимание на воздушный фильтр. Если это необходимо, то он промывается.

Непосредственно ремонтные работы карбюратора начинаются с регулировки свободного хода троса ручки «газа» и оборотов холостого хода.

— Свободный ход троса ручки «газа» регулируется следующим образом: на болте ослабляется контргайка, регулировочный болт закручивается — выкручивается до тех пор, пока свободный ход троса не будет равняться 1-2 мм.

— Регулировка оборотов холостого хода выполняется следующим образом: выкручивается болт и, тем самым, увеличиваются обороты. Для того чтобы обороты были снижены, болт необходимо закручивать. Холостой ход будет тогда отрегулирован, когда двигатель будет стабильно работать при минимальных оборотах холостого хода.

Сама регулировка карбюратора К65 подразумевает и регулировку главной дозирующей системы. Для этого на игле высечены несколько канавок. Передвигая по ним защелку, можно точно отрегулировать расход топлива. Если смесь требуется обогатить — игла поднимается. Если необходимо обеднить — защелка передвигается так, чтобы игла опустилась.

Так как граница, на которой находится топливо в поплавковой камере, сильно действует на качество смеси на всех стадиях работы двигателя, ее тоже необходимо отрегулировать. В помощь автослесарю — любителю на поплавке находится язычок.

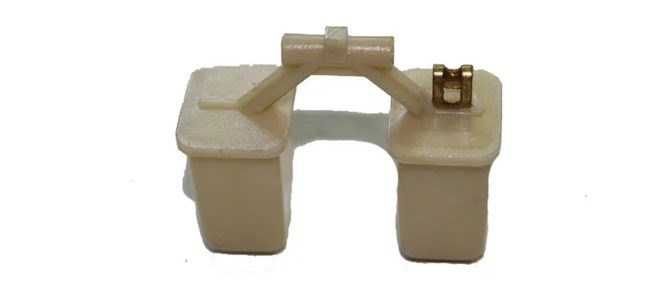

Уровень топлива будет меняться, если язычок сгибать или разгибать. Самым оптимальным вариантом для точнейшей регулировки уровня топлива будут измерение при помощи обыкновенной линейки. Ее необходимо поставить на плоскость разъема. Язычок должен быть так подогнут, чтобы полоска поплавка стояла на отметине в 13 мм или плюс/минус до 1.5 мм.

Для приведения в норму качества смеси холостого хода предусмотрен специальный винт, который контролирует объем воздуха, попадающего в канал конструкции холостого хода. Если прислушаться к советам специалистов, которые самостоятельно не раз регулировали систему холостого хода, необходимо выполнить такие действия:

Преимущества и недостатки карбюраторов

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

Проверка настройки

После выставления минимальных оборотов холостого хода можно проверить как настроен карбюратор К-62. Для этого резко увеличивают и опускают обороты путем открывания и закрытия заслонки. Правильно отрегулированный карбюратор должен резко реагировать на изменение положения рукоятки газа. Если наблюдаются провалы в работе или двигатель глохнет, то требуются корректировки настройки.

Первым способом корректировки является затяжка или отпускание винта качества на одну четверть или на половину оборота. В случае проблем с набором газа винт заворачивают. В случае наличия сбоев в работе двигателя при сбросе газа – винт отворачивают. Если этот способ не помогает, то необходимо провести повторную регулировку карбюратора с самого начала.

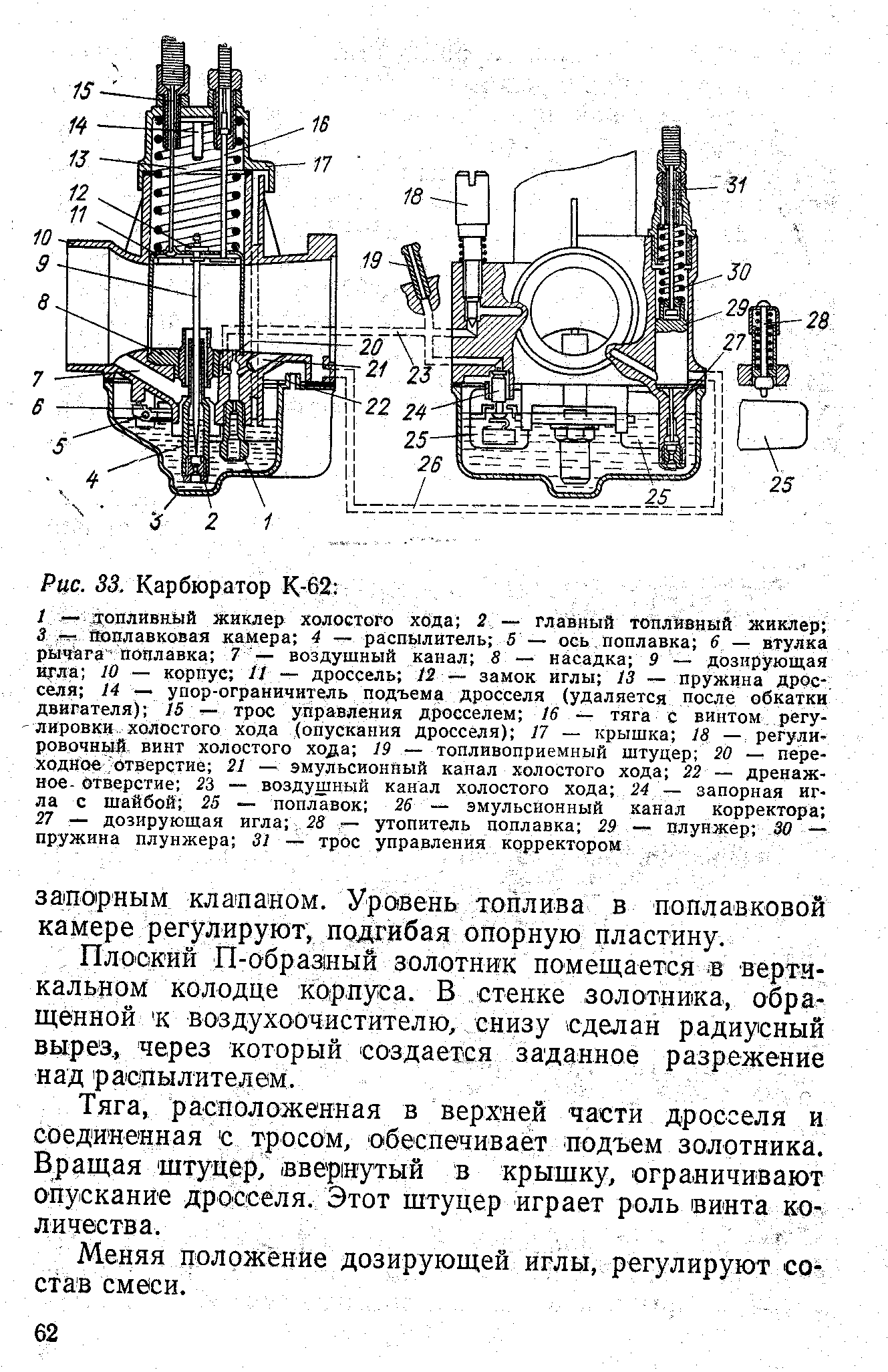

Мы рассмотрели устройство карбюратора К-62, основные моменты, касающиеся его регулировки. Надеемся, что эта информация была вам полезна.

• Регулировка фар mitsubishi outlander 1



• Шкода кодиак установка автозапуска



• Замена рулевых наконечников на шкода рапид



• Хочу поставить микрофон пандора x 3190



• Кто под маской банана и розовой пантеры

Схема карбюратора К-62В мотоцикла восход

1. Винт заворачивается до упора, и регулируются обороты холостого хода;
2. Следует проверить мотоцикл в действии, то есть покататься на нем;
3. Если разгон, запуск, холостой ход происходят в нормальном режиме, то стоит выкрутить немного болт и проверить, насколько стали хуже или лучше эти характеристики;
4. Если параметры стали лучше — болт еще немного откручивается, если хуже — затягивается;
5. Подобные процедуры следует провести несколько раз.

Карбюратор мотоциклов Иж Планета 3,4 Течь карбюратора чаще всего происходит из-за повышенного уровня топлива в поплавковой камере или повреждения прокладок, особенно сливных пробок. Прокладки можно изготовить самому из поли­этилена, хлорвинила, паронита или отожженного алюминия.

Поломки двигателя Признаки неисправности Проблемы с датчиками Признаки неисправности Теххарактеристики Сгорел предохранитель Причины поломки Система зажигания Расшифровка кодов

Аэрозоли

С ними удобно работать, поскольку аэрозоль выходит под давлением и дополнительно прочищает засоры потоком воздуха со смесью. В состав распылителей входит пропан, ацетон и ряд других опасных компонентов. Потому избегайте их попадания в глаза и на руки. Они легко загораются, а потушить можно лишь углекислотными огнетушителями.

Аэрозоль Abro для чистики карбюратора

Аэрозоли отлично справляются со своей работой, но прочистить поплавковую камеру они не могут.

Процесс очищения выполняется одинаково для всех авто:

1. Снимите воздушный фильтр;
2. Брызните очистителем через трубки снаружи и внутри;
3. Через 3 минуты заведите мотор, и высоких оборотах и в течение 2 минут с перерывами распыляйте средство.

На такой процесс уйдет у вас максимум 15 минут.

Главные правила регулировки карбюраторов К65

Как установить и настроить карбюратор на Иж Юпитер 5Основные правила ремонта карбюратора К65 Карбюратор К65 появился на смену карбюратору модели К62. Из-за постоянных поломок и недоработок, технологи решили его модернизировать.

Ремонт Мотоциклов

Система питания мотоцикла включает в себя как карбюратор, воздухоочиститель, устройства для выпуска отработанных газов так и бензобак, кран и бензопровод .

Карбюратор . Мотоциклетные карбюраторы действуют по принципу распыления топлива в потоке воздуха, который засасывается через карбюратор в цилиндр двигателя.

На мотоциклах «Минск» применяются в основном карбюраторы следующих моделей: К-З6М, К-З6С (М-105, ММВЗ-3.111, ММВЗ-3.115, выпущенных до 1978 г.), К-62С, К65, К66 , чешский «Jikov» 2924, индийский «Рассо»Р-47R и «МИККАРБ» VM-24SH и наконец карбюратор собственной конструкции К-2401 . Схемы работы всех применяемых на мотоциклах карбюраторов идентичны, однако конструкции их значительно отличаются друг от друга.

К арбюратор К-З6С с плоской дроссельной заслонкой и боковым расположением поплавковой камеры устанавливался на мотоциклах М-105, ММВЗ-3.111, ММВЗ-3.115, выпущенных до 1978 г.

При небольшом поднятии заслонки топливо начинает дополнительно поступать через отверстие 19, так как над ним тоже создается разрежение потоком воздуха в диффузоре 16. При этом в цилиндр подается увеличенное количество топлива, в результате чего облегчается переход работы двигателя с одного режима на другой.

При установке заслонки ее вырез должен быть направлен в сторону воздухофильтра. Если заслонка не становится на свое место, следует слегка покачать ее из стороны в сторону. Если не помогает — слегка развести пластины. При установке крышки смесительной камеры первой нужно закрывать защелку со стороны поплавковой камеры.

Для отсоединения троса газа следует взять заслонку в левую руку, а крышку корпуса смесительной камеры — в правую. Прижимая указательным и средним пальцами крышку, большим пальцем сжимают пружину и наконечник троса выводят из гнезда в заслонке. Чтобы вывернуть главный жиклер, необходимо с правой стороны отвернуть пробку.

Жиклер холостого хода запрессован в корпусе и не вывертывается. Заметим также, что при установке карбюратора на двигатель гайки шпилек следует завертывать поочередно, постепенно наращивая усилия. Если завернуть до отказа одну гайку, а затем вторую, то из-за деформации прокладки возможна поломка фланца карбюратора.

1. Регулировка свободного хода ручки газа с помощью упора контргайки. При правильной регулировке заслонка должна опускаться полностью и подниматься вверх до отказа, при этом оболочка троса газа должна иметь люфт в пределах 1-2 мм.

3. Регулировка качества рабочей смеси осуществляется опусканием или поднятие дроссельной иглы относительно заслонки — при опускании иглы смесь обедняется, при поднятии — обогащается.

Качество смеси можно определить по состоянию и цвету изолятора свечи. Для этого на большой скорости (около 80 км/ч) необходимо проехать 3-5 км, после чего установить нейтраль и быстро выключить зажигание. Затем следует вывернуть свечу и осмотреть ее.

Устройство и принцип работы карбюратора ИЖ Юпитер 5

Как уже было сказано выше, на мотоцикле ИЖ Юпитер 5 с завода ставился карбюратор К-65Д. Он поплавковый, шиберного типа с переменным разрежением. Это означает, что параметры разряжения в диффузоре карбюратора непостоянны и зависят от высоты подъема дроссельной заслонки с иглой. Такие карбюраторы предназначены для неспешной спокойной езды по пересеченной местности и при езде с дополнительным грузом (люлька, прицеп).

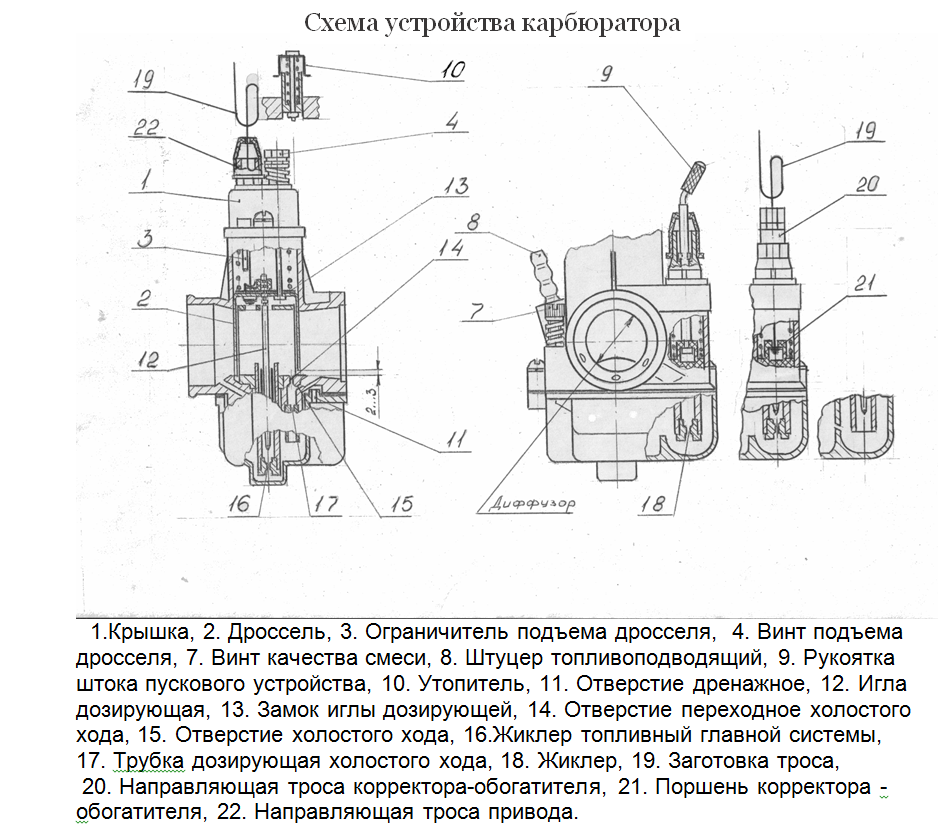

К основным компонентам карбюратора К-65Д относятся следующие узлы (см.рис.):

• главная топливная система: плоская дроссельная заслонка (9), смесительная камера (6), игла дросселя (19) с замком (17), распылитель (3) и главный топливный жиклер (1). На крышке карбюратора (15) установлены винт количества (регулировка подъема дросселя, 14), направляющая и винт регулировки троса газа (12), ограничитель дросселя для обкатки двигателя (11);
• система холостого хода. Сюда входят: винт качества (18), жиклер холостого хода (4), отверстие переходной системы холостого хода (21), эмульсионный канал системы холостого хода (22), воздушный канал холостого хода (23);
• система корректора: игла пускового устройства (31), топливный жиклер корректора (29),пружина плунжера (33), трос управления корректором (34), эмульсионный канал пускового устройства (26);
• поплавковая камера. Состоит из крышки (2), качающегося пластмассового поплавка (25) с клапанным механизмом запирания топливного канала (седло- 28 и запорная игла-24). Для принудительного заполнения камеры имеется утопитель поплавка (30) а для отвода лишнего топлива из неё предусмотрено дренажное отверстие (27).

Карбюратор работает по принципу пульверизатора. Из-за разницы давлений в картере двигателя и окружающей среды топливо всасывается через распылитель в смесительную камеру, где оно смешивается с воздухом. По мере роста числа оборотов коленвала (подъема дросселя) давление на выходе из смесительной камеры снижается, но возрастает скорость потока воздуха, за счёт чего увеличивается подача топлива.

Для работы двигателя на холостом ходу в диффузоре со стороны впуска имеется воздушный канал. Проходя через него, воздух смешивается с топливом, поступающим через жиклер холостого хода. В результате, готовая смесь попадает в пространство за дросселем. Таким образом, в двигателе поддерживаются минимально устойчивые обороты двигателя.

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 – процесс простейший, но в то же время самый важный. Будь то К-62, К-65 или К-68, необходимо сначала прогреть двигатель до рабочей температуры, а затем выполнить последовательный ряд действий:

1. Установите низкие, но достаточные и стабильные обороты мотора, поворачивая винт регулировки дроссельной заслонки.
2. Изменив расположение винта холостого хода, доведите двигатель до максимальных оборотов.
3. Повторите предыдущие шаги 4-5 раз, делая каждый раз меньше обороты мотора.
4. Проверяйте правильность регулировки резким рывком несколько раз.

Отрегулируйте карбюратор на ИЖ Юпитер 5 так, чтобы не было толчков и двигатель не глохнул, если дроссельная заслонка резко открывается и закрывается.

Главные правила регулировки карбюраторов К65

Как установить и настроить карбюратор на Иж Юпитер 5 Основные правила ремонта карбюратора К65 Карбюратор К65 появился на смену карбюратору модели К62. Из-за постоянных поломок и недоработок, технологи решили его модернизировать.

Ремонт Мотоциклов

Система питания мотоцикла включает в себя как карбюратор, воздухоочиститель, устройства для выпуска отработанных газов так и бензобак, кран и бензопровод .

Карбюратор . Мотоциклетные карбюраторы действуют по принципу распыления топлива в потоке воздуха, который засасывается через карбюратор в цилиндр двигателя.

На мотоциклах «Минск» применяются в основном карбюраторы следующих моделей: К-З6М, К-З6С (М-105, ММВЗ-3.111, ММВЗ-3.115, выпущенных до 1978 г.), К-62С, К65, К66 , чешский «Jikov» 2924, индийский «Рассо»Р-47R и «МИККАРБ» VM-24SH и наконец карбюратор собственной конструкции К-2401 . Схемы работы всех применяемых на мотоциклах карбюраторов идентичны, однако конструкции их значительно отличаются друг от друга.

К арбюратор К-З6С с плоской дроссельной заслонкой и боковым расположением поплавковой камеры устанавливался на мотоциклах М-105, ММВЗ-3.111, ММВЗ-3.115, выпущенных до 1978 г.

При небольшом поднятии заслонки топливо начинает дополнительно поступать через отверстие 19, так как над ним тоже создается разрежение потоком воздуха в диффузоре 16. При этом в цилиндр подается увеличенное количество топлива, в результате чего облегчается переход работы двигателя с одного режима на другой.

При установке заслонки ее вырез должен быть направлен в сторону воздухофильтра. Если заслонка не становится на свое место, следует слегка покачать ее из стороны в сторону. Если не помогает — слегка развести пластины. При установке крышки смесительной камеры первой нужно закрывать защелку со стороны поплавковой камеры.

Для отсоединения троса газа следует взять заслонку в левую руку, а крышку корпуса смесительной камеры — в правую. Прижимая указательным и средним пальцами крышку, большим пальцем сжимают пружину и наконечник троса выводят из гнезда в заслонке. Чтобы вывернуть главный жиклер, необходимо с правой стороны отвернуть пробку.

Жиклер холостого хода запрессован в корпусе и не вывертывается. Заметим также, что при установке карбюратора на двигатель гайки шпилек следует завертывать поочередно, постепенно наращивая усилия. Если завернуть до отказа одну гайку, а затем вторую, то из-за деформации прокладки возможна поломка фланца карбюратора.

1. Регулировка свободного хода ручки газа с помощью упора контргайки. При правильной регулировке заслонка должна опускаться полностью и подниматься вверх до отказа, при этом оболочка троса газа должна иметь люфт в пределах 1-2 мм.

3. Регулировка качества рабочей смеси осуществляется опусканием или поднятие дроссельной иглы относительно заслонки — при опускании иглы смесь обедняется, при поднятии — обогащается.

Качество смеси можно определить по состоянию и цвету изолятора свечи. Для этого на большой скорости (около 80 км/ч) необходимо проехать 3-5 км, после чего установить нейтраль и быстро выключить зажигание. Затем следует вывернуть свечу и осмотреть ее.

Как установить карбюратор

Перед тем, как установить карбюратор на ИЖ Юпитер 5, убедитесь в полной его чистоте и наличии всех деталей. Первым делом снимите крышку карбюратора с дросселем, имеющим три отверстия. Круглое отверстие, находящееся в центре, предназначено для размещения и фиксации иглы, фасонное, размещенное со стороны выреза, – для присоединения троса, идущего от ручки газа, Т-образное – для установки винтовой тяги. Новый карбюратор на ИЖ Юпитер 5 имеет расположенный в крышке ограничитель, который извлекается после обкаточного периода.

После фиксации карбюратора на двигателе, в фасонное отверстие дросселя крепится трос и затягивается крышка. Дроссель проверяется на способность полного открытия диффузора и отсутствие заедания во всех положениях ручки газа.

Далее к штуцеру присоединяется топливная магистраль. Стыки проверяются на предмет малейшего протекания, после чего открывается пусковое устройство.

Произведите несколько легких нажатий на заводную лапку, затем запустите двигатель в обычном режиме. После проверки работоспособности устройства и равномерности распределения топлива на прогретом двигателе, зажигание можно выключать.

Подготовка инструментов

Перед настройкой карбюратора на ИЖ Юпитер 5 необходимо подготовить несколько инструментов:

1. Отвертки: понадобятся отвертки с плоским и крестообразным наконечниками разных размеров для регулировки винтов.
2. Гайковерт: понадобится для откручивания и закручивания гаек и болтов крепления карбюратора.
3. Щипцы: помогут снять и установить зажимы на шлангах карбюратора.
4. Чистящий спрей: необходим для прочистки каналов и поршня карбюратора от грязи и налета.
5. Нагреватель: может понадобиться, если карбюратор замерз или заслонки заело.
6. Пробка: для пробки поддона, которая используется при сливе топлива из карбюратора.

Также необходимо убедиться, что у вас есть доступ к руководству по эксплуатации ИЖ Юпитер 5, чтобы знать правильную последовательность действий при настройке карбюратора.

Какой карбюратор можно поставить вместо родного и почему

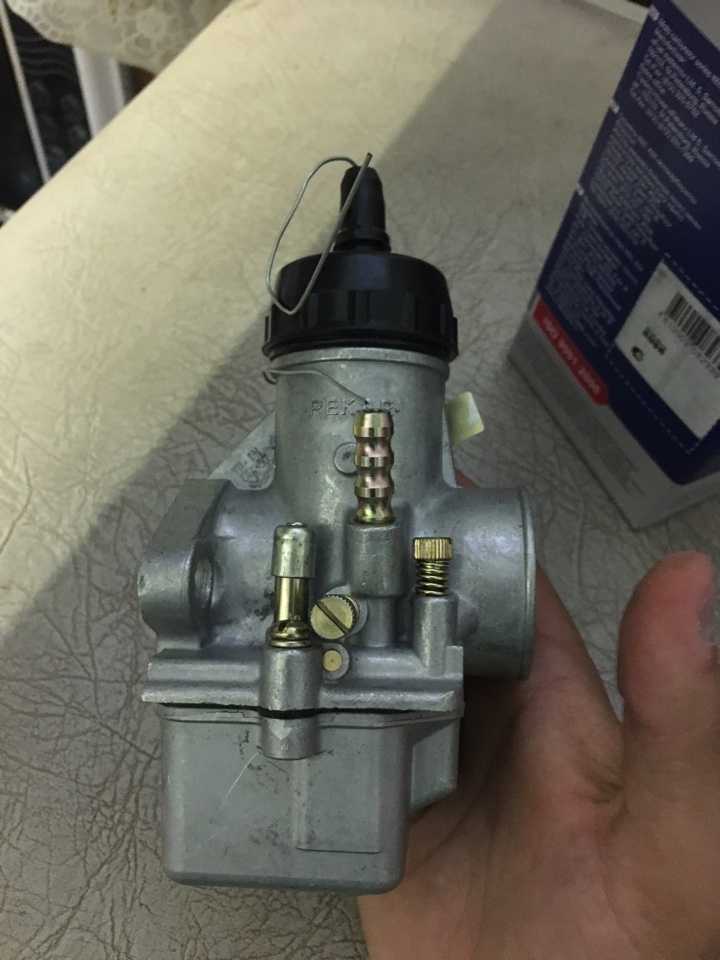

На сегодняшний день, благодаря наплыву китайских запчастей в нашей стране, вопрос выбора альтернативного карбюратора для мотороллера отпадает сам собой. Карбюраторы PZ 26-27 с китайских двигателей объемом 110-150 см3 хорошо подойдут на мотороллер Муравей, но только с заменой жиклеров (главного и холостого хода). Также придется изготовить фланец для крепления карбюратора к цилиндру двигателя. В нижней части карбюратора присутствует выемка со сливным шлангом, которая может касаться рычага выжима сцепления.

Для установки карбюратора его нужно будет разогреть и отогнуть в сторону с учетом выжима. Если такой вариант вас не устраивает, можно просто изготовить патрубок подлиннее (см.рис.). Тогда рычаг будет поворачиваться свободно, не задевая карбюратор. Помимо этого, понадобится подобрать патрубок для воздушного фильтра.

Так выглядит установленный карбюратор PZ 27 на мотороллер Муравей вместо родного К65Г

Встает на штатное место, словно родной

Бонусом к карбюратору PZ 27 идет ускорительный насос. Конечно, на мотороллере толку от него будет мало, поэтому можно не заморачиваться с проведением дополнительного троса.

Карбюраторы с большим диаметром диффузора PZ 30 или Jikov с мотоцикла Ява 638, несмотря на хвалебные отзывы в сети, малопригодны для установки на мотороллеры. Карбюраторы с большим диаметром диффузора следует устанавливать только на форсированные высоко оборотистые двигатели. При установке такого карбюратора на штатный двигатель, даже с подбором нужных жиклеров вам вряд ли удастся настроить стабильный холостой ход.

Шаг 1: Очистка карбюратора от грязи и налета

Перед началом настройки карбюратора ИКЕВ на Иж Юпитер необходимо провести очистку от грязи и налета, которые могут преграждать свободный поток воздуха и топлива.

Для начала, отсоедините карбюратор от воздушного фильтра и топливной системы. Очистите налет с помощью специальной чистящей жидкости и мягкой щетки

Особое внимание уделите мелким отверстиям и каналам, через которые проходит воздух и топливо

Далее, проверьте фильтр топлива и, при необходимости, замените его новым. Убедитесь, что топливные линии не забиты и свободны для протекания топлива. Очистите сетчатый фильтр топливного насоса.

Примечание:
Во время очистки карбюратора будьте осторожны и не повреждайте уплотнительные кольца и прокладки. При необходимости замените их новыми.
