Ремонт и Руководства по ремонту для устройства Toyota Mark II , оснащенного бензиновыми двигателями с рабочим объемом 2.0, 2,5 л. Ремонтная документация СТО, комплектные схемы электрооборудования (схемы электропроводки) Toyota Mark II.
Инструкция содержит подробную информацию по ремонту и регулировке узлов системы управления бензиновым двигателем, электронной системы управления топливным насосом (EFI), инструкции по использованию системы АКПП и АБС, а также рекомендации по регулировке и ремонту механической и автоматической трансмиссии, компоненты тормозной системы (включая ABS), антипробуксовочная система (TRC), система стабилизации движения (VSC), система изменения режима работы амортизаторов (TEMS), рулевого управления и подвески.
Советы и рекомендации, содержащиеся в этих технических материалах, определенно будут способствовать раннему обнаружению и дальнейшему устранению неисправностей в автомобиле на разных уровнях и помогут пользователю сэкономить время, финансы и другие ресурсы. Также инструкция поможет подобрать необходимые запчасти для Toyota Mark II.
Отдельные разделы руководства включают руководство по эксплуатации Toyota Mark II, рекомендации по обслуживанию и электрические схемы ( электрические схемы ) машины.
Книга предназначена для владельцев автомобилей Toyota Mark II , механиков, рабочих станций ТО и сотрудников автосервисов.
Замена предохранителей на Toyota Mark 2 своими руками: все, что нужно знать
Процедура замены неисправных предохранителей на Toyota Mark 2, независимо от года выпуска авто или его комплектации, происходит по идентичному алгоритму действий. Весь спектр работ займет не больше 20 минут свободного времени, а также потребуется наличие самих предохранителей, набор крестовой и шлицевой отверток, и специализированного съемника или узких плоскогубцев.
Для замены предохранителей на Toyota Mark 2 необходимо выполнить следующий алгоритм действий:
Для начала обязательно обесточиваем электрическую цепь в авто путем отсоединения всех клемм с аккумуляторной батареи;
Затем под капотом машины по правую сторону от силового агрегата находим небольшой пластиковый бокс и с помощью отверток демонтируем фиксирующие крепления
Важно помнить, что блок с предохранителями под капотом Toyota Mark 2 является герметичным и повреждение креплений может стать причиной доступа влаги или пыли внутрь системы, что в свою очередь приведет к коррозии метала и ослаблению контактов;
После успешного демонтажа крышки блок проводим визуальный осмотр неисправных элементов. Перегоревший предохранитель будет иметь следы оплавления на корпусе, а при демонтаже можно будет рассмотреть разрушенную деталь внутри изделия;
С помощью пассатижей, специального съемника или медицинского пинцета требуется отсоединить все неисправные предохранители и установить новые комплектующие. Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка;
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей
Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку;
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка;
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей. Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку;
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Также особое внимание рекомендуется уделять пропускной мощности самих элементов – строго не допускается использовать предохранители, ориентированные на большую или меньшую мощность. Использование несовместимых предохранителей или замена плавких вставок на защитные элементы и наоборот может нарушить защищенность электрооборудования авто, что приведет к дорогостоящему ремонту в случае скачка напряжения или короткого замыкания

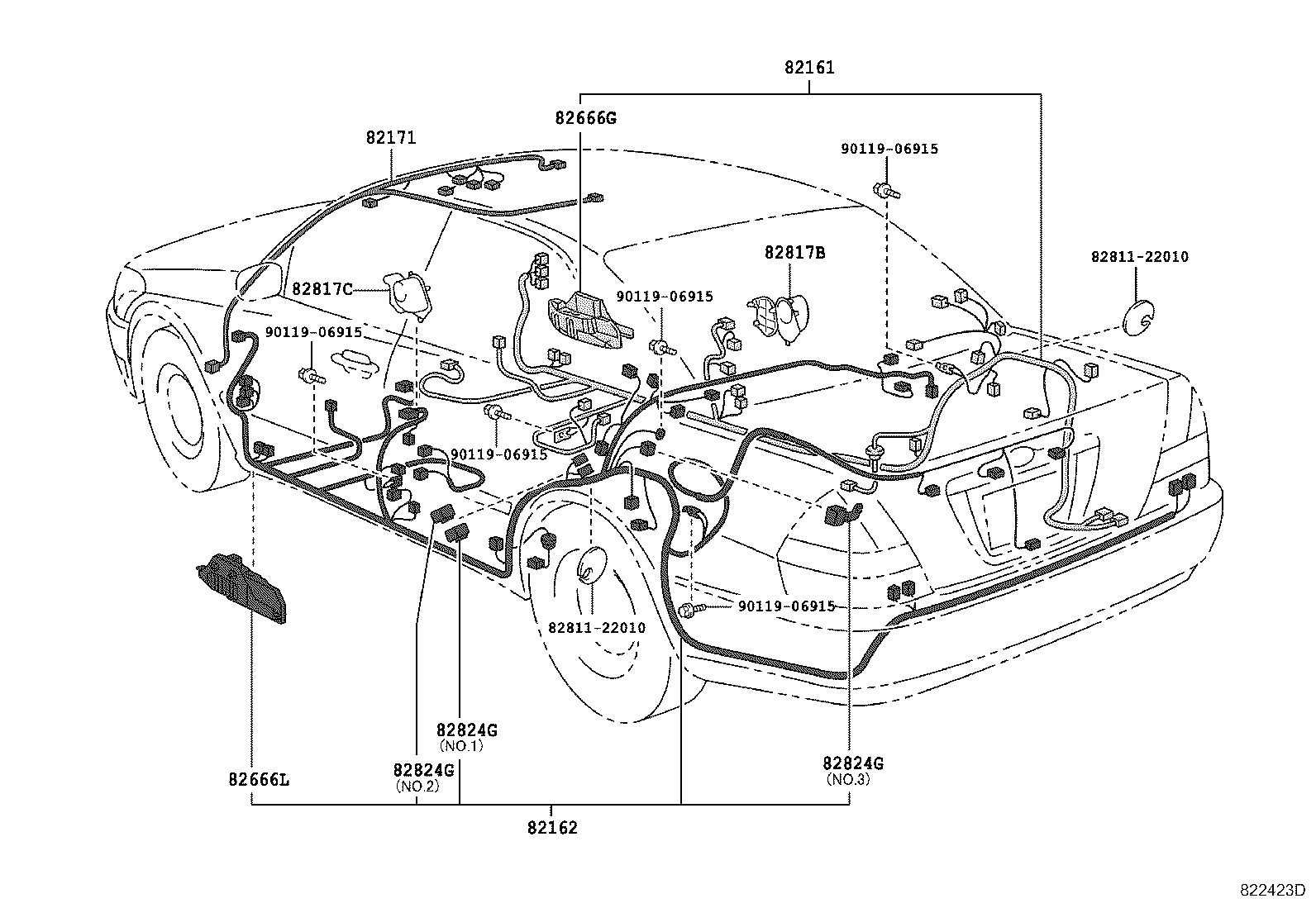

Toyota Mark II — Wiring Diagrams
The manual is intended for car owners Toyota Mark II, Chaser, Cresta (JZX100, JZX101, JZX105, GX100, LX100) equipped with gasoline engines 1G-FE (2.0 L), 1JZ-GE (2.5 L), 1JZ-GTE (2 , 5 liters with turbocharging), 2JZ-GE (3,0 l) and diesel engine 2L-TE (2,4 l) in various trim levels. It will be useful in learning the options and capabilities of cars. Not many owners know the purpose of all buttons and switches, how and under what conditions they should be used. The book lists: types and filling capacities of operating fluids, location and ratings of fuses and lamps, and much more.
Practical advice is given how to avoid breakdowns when operating a car, and if a failure has occurred, how to minimize damage.
The publication contains general information about the systems ABS, TRC, ETCS, VSC and SRS which can be equipped with a car and the possible precautions associated with them; the information on maintenance service of the car is resulted.
Most manuals are not in English.
You can use a translator from Google
Fuel Injection System (1G-FE, from 09.1996).
Location of the components of the electronic control system (1G-FE, with
09.1996). 1 — inlet air temperature sensor, 2 — commutator,
3 — the coil of ignition, 4 — the valve of a control system of frequency of rotation
idling, 5 — DLC3 connector, 6 — temperature sensor of exhaust
gases, 7 — the electronic control unit, 8 — the gauge of absolute pressure
in the intake manifold, 9 — fuel pump, 10 — position sensor
throttle заслонки, 11 — электропневмоклапан systems of catching
fuel vapor, 12 — diagnostic connector, 13 — detonation sensor,
14 — adsorber (fuel vapor accumulator), 15 — oh-
16 — nozzle, 17 — fuel pressure regulator,
18 — the distributor, 19 — the oxygen gauge, 20 — the relay of a fuel pump-
21, the main relay of the injection system, 22 — the fuse «EFI» (20A).
Как расшифровать предохранители на Toyota Mark 2: подробная инструкция
С предохранителями Toyota Mark 2 у многих домашних механиков часто возникает масса проблем – японское конструкционное решение не всегда является логичным, в результате чего на замену поврежденных элементов у владельцев авто уходит уйма времени и сил.
Между тем существует отечественная маркировка предохранителей на автомобилях, ориентированных на европейский рынок, где каждый элемент имеет последовательную нумерацию.
Если же у вас в наличии автомобиль, ориентированный на японский внутренний рынок, то придется немного заморочиться – на официальном сайте производителя можно найти инструкцию по расшифровки иероглифов или условных обозначений, используемых на главном блоке предохранителей.
| Маркировочный номер детали | Функциональное предназначение элемента |
|---|---|
| 1 | Элемент отвечает за работу цепи вентилятора радиатора охлаждения двигателя |
| 2 | Предохранитель цепи плюсового контакта, отвечающего за подзарядку аккумуляторной батареи |
| 3 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
| 4 | Через элемент подключается звуковой сигнал, иногда подводят питание к цепи центрального замка и модуля дополнительной сигнализации |
| 5 | Данный предохранитель отвечает только за работу правой фары головного освещения |
| 6 | Данный предохранитель отвечает только за работу левой фары головного освещения |
| 7 | Модуль необходим для защиты от перенапряжения системы антипробуксовки колес |
| 8 | Деталь отвечает за исправное функционирование антиобледенителей авто – в зависимости от комплектации обогрев может быть установлен на лобовом стекле и зеркалах заднего вида |
| 9 | Дополнительный предохранитель для цепи замка зажигания |
| 10 | Элемент отвечает за бесперебойную работу системы 4WS |
| 11 | Предохранитель необходим для защиты от перенапряжения цепи генератора двигателя |
| 12 | Дополнительный предохранитель для вентилятора радиатора охлаждения мотора |
| 13 | Деталь отвечает за работу модуля антиблокировки колес |
| 14 | Предохранитель, защищающий систему непосредственного впрыска от скачков напряжения |
Данный шаг позволит существенно упросить процедуру обслуживания автомобиля в дальнейшем, особенно если водитель иногда за помощью обращается к сторонним механикам – не каждый ремонтник возьмется за обслуживание японской электроники.
Предохранители Ленд Крузер 100: где блоки, расшифровка
Предохранители Ленд Крузер 100 находятся в блоках, и защищают электрическую сеть автомобиля от поломок, в том числе замыканий, повреждений оплётки, воздействия повышенной электрической нагрузки.
Далее приведены названия, примерное расположение различных предохранителей и узлов Land Cruiser 100 разных годов выпуска, в том числе с леворульным\праворульным управлением.
Предохранители и блоки в салоне Land Cruiser 100
Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года
Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:
- плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
- транспондер ключа (контролирующий компьютер) — №5;
- узел, управляющий блокировкой дверей, и ETC — №6, №7;
- блочок, включающий/выключающий поворотные фары — №1;
- AHC или реле конструкции, созданной для управления кузовной высотой — №22;
- основной блочок подушек безопасности (находится практически в центре салона) — №21;
- управляющий блочок — №19;
- замедляющий датчик — №20;
- контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.
В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).
Персональный сайт — mark 2
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Toyota Mark 2 БЕСПЛАТНО
БЕЗ РЕГИСТРАЦИИ БЕЗ СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию Toyota Mark 2
— полные технические характеристики Toyota Mark 2- Toyota Mark 2 особенности эксплуатации- устранение неисправностей Toyota Mark 2- цветные электросхемы Toyota Mark 2
скачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Руководство по ремонту Toyota Mark 2 в фотографиях
— полные технические характеристики Toyota Mark 2- Toyota Mark 2 особенности эксплуатации- Toyota Mark 2 устранение неисправностей- более 2000 фотографийскачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Каталог деталей и сборочных единиц Toyota Mark 2
— Toyota Mark 2 полное технические описание- предназначен для работников СТО и владельцев автомобилей- Toyota Mark 2 каталог деталейскачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Подробная электросхема Toyota Mark 2
— полное описание электрооборудования Toyota Mark 2- подробно описан алгоритм поиска неисправностей- подробная схема электрооборудования ( электро схема ) Toyota Mark 2скачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Руководство по ремонту двигателя Toyota Mark 2
— полные технические характеристики двигателя- особенности конструкции и ремонта двигателя- устранение неисправностей- подробное описание процессов разборки, дефектовки и сборки двигателя Toyota Mark 2 с фотографиями
скачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Руководство по ремонту коробок передач КПП Toyota Mark 2
— полные технические характеристики КПП- особенности конструкции и ремонта КПП- устранение неисправностей КПП- подробное описание процессов разборки, дефектовки и сборки КПП Toyota Mark 2 с фотографиями
скачать с depositfiles скачать с turbobit
ИНФОРМАЦИЯ О ФАЙЛЕ
Секреты ремонта Toyota Mark 2
— подробное описание особенностей ремонта Toyota Mark 2
-особенности эксплуатации Toyota Mark 2
скачать с depositfiles скачать с turbobit
Коды неисправностей Toyota Mark 2 — коды ошибок инжектора Toyota Mark 2- алгоритм поиска неисправностей инжектора- симптомы неисправных датчиков инжектора Toyota Mark 2
скачать с depositfiles скачать с turbobit
Мультимедийное Руководство по тюнингу Toyota Mark 2 (тюнинг своими руками с фотографиями, тюнинг двигателя, тюнинг подвески, тюнинг трасмиссии, тюнинг кузова Toyota Mark 2)
скачать с depositfiles скачать с turbobit
а вот здесь можно заработать на новую машину, и тогда старую не придется ремонтировать!!!
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
Изменение турбинной геометрии
Система VTG сегодня довольно успешно употребляется в моторах TDI. Во время малых оборотов и незначительном газовом объеме блок контроля меняет местоположение механических устремляющих лопастей, при которых происходит сужение диаметра. Это способствует ускорению газового потока и усилению давления. При повышении оборотов мотора происходит усиление выхлопного давления, поэтому блок контроля наоборот повышает трубопроводный диаметр. Подобные нагнетатели способствуют приданию дополнительной мощности мотору, уменьшая объем выбросов и увеличивая приемистость.
Источник
Описание книги
Книга по ремонту Toyota Mark II
Эксплуатация любого автомобиля Toyota Mark II невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.
Книга по ремонту Toyota Mark II содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Руководство по ремонту Toyota Mark II разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Toyota Mark II);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Toyota Mark II).
Любая из процедур ремонта Toyota Mark II приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.
Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Toyota Mark II высококвалифицированными автомеханиками.
Книга «Toyota Mark II, Chaser, Cresta 1984-1993. Руководство по ремонту и обслуживанию» необходима, чтобы диагностика и ремонт Toyota Mark II могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.
Бесплатно скачать руководство по ремонту Toyota Mark II Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.
Отличия проводки на автомобиле mark 2 90 кузова от других моделей
На автомобиле mark 2 90 кузова проводка имеет несколько отличий от проводки других моделей
Важно учитывать эти особенности при проведении технического обслуживания и ремонте автомобиля
Расположение проводки:
Проводка на автомобиле mark 2 90 кузова может иметь некоторые отличия в расположении проводов и соединений по сравнению с другими моделями. Это может повлиять на доступность проводов при необходимости их замены или ремонта.
Типы проводов:
Mark 2 90 кузова может использовать специфические типы проводов, которые не встречаются на других моделях. Это может затруднить поиск и замену проводов, особенно если они вышли из строя или повреждены.
Соединения и разъемы:
Проводка на mark 2 90 кузова может иметь особенности в виде использования специальных соединений и разъемов. При проведении ремонта или замены проводов необходимо учитывать эти особенности и использовать соответствующие инструменты и навыки для правильного подключения проводов.
Электрические схемы:
Конкретные модели автомобилей mark 2 90 кузова могут иметь свои уникальные электрические схемы, которые отличаются от схем других моделей
Это означает, что при работе с проводкой необходимо обратить особое внимание на электрические схемы вашей конкретной модели.
Вследствие этих отличий, при работе с проводкой на автомобиле mark 2 90 кузова рекомендуется обращаться к руководству по эксплуатации и проведению технического обслуживания данной модели для более точной информации и инструкций.
Комбинации приборов Toyota — Энциклопедия японских машин
Помогите пожалуйста найти схему електропроводки. Toyota Mark 2 1g-eu G x61нужна электросхема. Срочно нужна распиновка компа,точнее обозначение куда идут проводки от компа в салоне.
На
Очень важно выбрать правильную марку кабеля. Предпоследняя фаза — переделка проводки. Установка автосигнализации на Toyota Mark 2
Установка автосигнализации на Toyota Mark 2.
Полярность, цвет и расположение проводов. Защита электропроводки в домах и квартирах. Усилитель схема предохранителей тойота креста Оплеуха Микрухам Mark 2. Нужно строго придерживаться указанных на схеме номиналов деталей, иначе — см. Сгорела вся электропроводка под капотом.
Характеристика маши. Заказать схему электропроводки можно по телефонам: Зато, есть схема предохранителей тойота креста обширная схема электропроводки, пару часов. Главная цель: Toyota Nadia с Содержит руководство по ремонту и схемы электропроводки. Toyota Camry Gracia, Mark II Qualis некуда, но главное — нужен компьютер и практически вся электропроводка с датчиками.
Привет. Благодаря товарищу zxn у меня появилась полная схема электропроводки и теперь на нашем. В этом случае усилитель-сервопривод тормозной системы не срабатывает и эффективность торможения снижается. Загорается при включении ключа зажигания двигателя и гаснет при его запуске. Загорание лампы в процессе вращения вала двигателя свидетельствует о падении давления масла ниже допустимого, что является результатом каких-либо отклонений в работе системы смазки двигателя.
Остановите двигатель и проверьте уровень масла. Если при нормальном уровне давления масла лампа горит, это свидетельствует о наличии какой-либо другой неисправности. Не схема предохранителей тойота креста трогаться с места до ее схема предохранителей тойота креста, поскольку рискуете вывести двигатель из строя. Сигнализирует о повышении температуры в установке для каталитической очистки отработавших газов. Загорается одновременно с включением ключа зажигания двигателя.
Пропал ближний свет фар
При схема предохранителей тойота креста контрольной лампы предельной температуры выхлопных газов обязательно примите следующие меры: Если и после сбрасывания скорости она продолжает гореть, остановите машину в пожаробезопасном месте и продолжайте движение после того, как она погаснет. Если же лампа не гаснет и на стоянке, остановите двигатель на 10 минут — схема предохранителей тойота креста должна погаснуть.
Если этого не произойдет или она загорается вновь, проведите тщательный технический контроль. Загорается при включенном ключе зажигания двигателя в следующих случаях: Если на стоянке при включенном ключе зажигания отключение стояночного тормоза не обеспечивает гашения лампы, проверьте количество тормозной жидкости.
Очень достойная инфа спасибо. Спасибо давно была нужна такая инфа.
Источник
Ремонт проводки на автомобиле mark 2 90 кузова: что нужно знать?
Проводка на автомобиле mark 2 90 кузова играет важную роль в работе электронных систем и компонентов автомобиля. Ее задача — обеспечить передачу электричества и сигналов между различными узлами и устройствами внутри автомобиля. Качественная и исправная проводка обеспечивает надежную работу электрических систем, а также предотвращает возможные поломки и сбои.
Однако со временем проводка может стать подвержена износу, повреждениям или воздействию внешних факторов, таких как влага или коррозия
Поэтому владельцам автомобиля mark 2 90 кузова важно знать некоторые особенности ремонта проводки, чтобы обеспечить безопасность и надежность работы своего автомобиля
Ниже приведены некоторые важные моменты, которые стоит знать о ремонте проводки на автомобиле mark 2 90 кузова:
Диагностика: перед выполнением каких-либо ремонтных работ необходимо провести диагностику проводки, чтобы определить причину проблемы. Это можно сделать с помощью специализированного сканера или мультиметра.
Поиск повреждений: после диагностики необходимо проверить проводку на наличие повреждений, таких как обрывы, коррозия или перегревы. При обнаружении повреждений необходимо заменить поврежденные участки проводки.
Замена проводки: при замене проводки следует учитывать правильное подключение проводов и соблюдать электрическую полярность
Отключение аккумулятора перед заменой проводки может предотвратить возможные короткое замыкание и повреждение электронных компонентов.
Изоляция: после замены проводки важно обеспечить правильную изоляцию соединений. Для этого можно использовать изолирующую ленту или термоусадочные трубки
Это поможет предотвратить возможные короткое замыкание и снизит риск повреждения проводки в будущем.
Важно отметить, что ремонт проводки на автомобиле mark 2 90 кузова требует определенных навыков и знаний. Если у вас нет опыта в проведении подобного рода работ, рекомендуется обратиться к квалифицированному специалисту или автосервису
Это поможет избежать возможных ошибок и повреждений автомобиля.
В заключение, проводка является важной частью автомобиля mark 2 90 кузова, и ее ремонт требует внимательного и профессионального подхода. Следуйте указанным рекомендациям и обратитесь за помощью к специалистам, если у вас возникают трудности при ремонте проводки автомобиля mark 2 90 кузова
Схема предохранителей Mark 2 jzx90
Запись чисто для себя (ну или может кому пригодится) так как постоянно теряю эти картинки и быстро найти их снова не получается. Теперь буду хранить их в своём блоге.

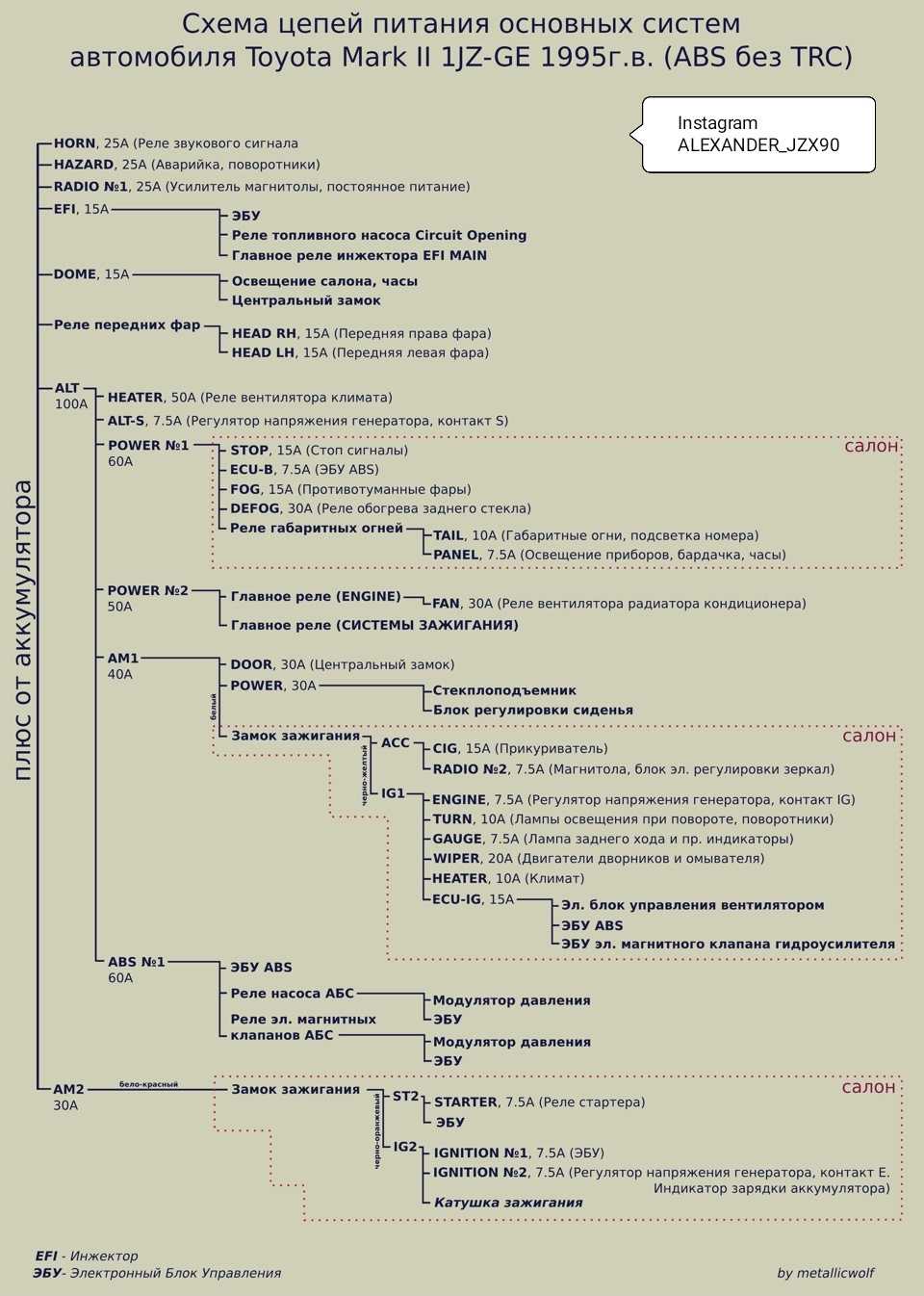

Схема цепей питания основных систем автомобиля Toyota Mark 2 1JZ GE jzx90

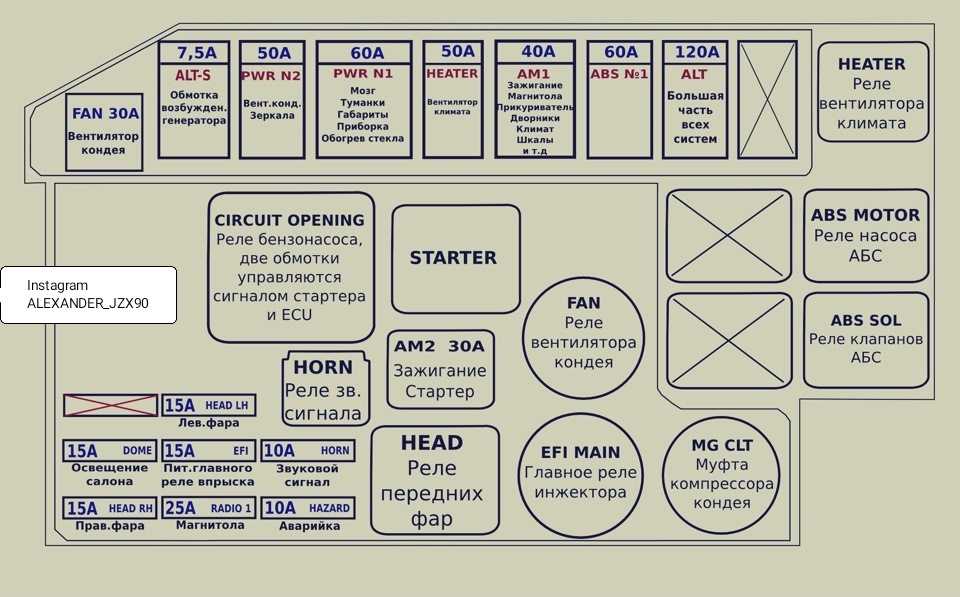

Подкапотный блок предохранителей Toyota Mark 2 jzx90

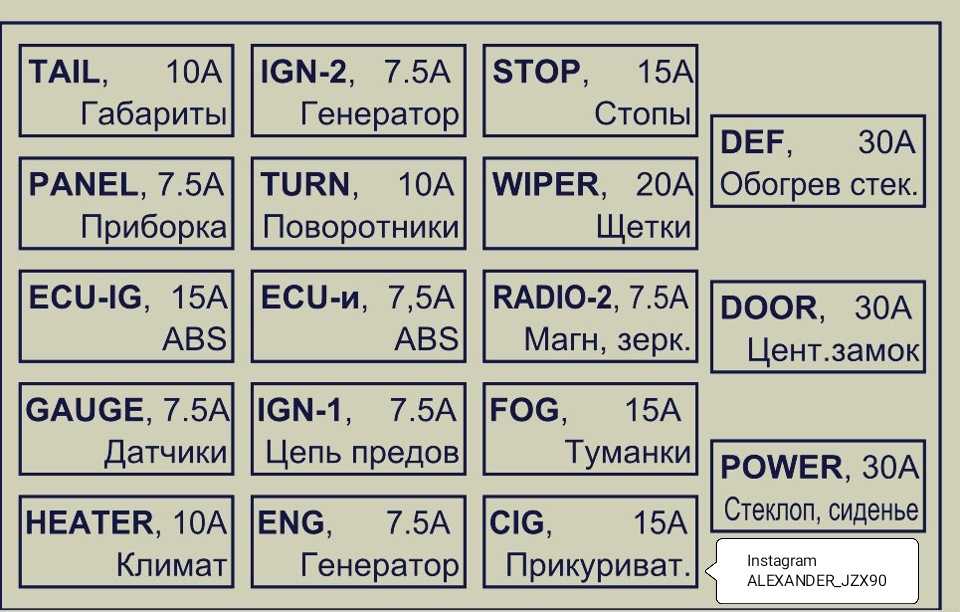

Салонный блок предохранителей Toyota Mark 2 jzx90
Блок предохранителей и реле Toyota Mark 2 90
Предохранители и реле Toyota Mark 2 90.
Рассмотрены автомобили Toyota Mark 2 в 90 кузове, Toyota Cresta, Toyota Chaser 1992, 1993, 1994, 1995, 1996 года выпуска.
Расположение блока предохранителей и реле в моторном отсеке.
Схема расположения предохранителей в блоке.
Расшифровка:
| Предохранители | ||
| 1 | ALT-S (система зарядки) | 7.5 А |
| 2 | TELEFON | 15A |
| 3 | HEAD LH (левая фара) | 15А |
| 4 | DOME (освещение салона) | 15А |
| 5 | EFI (электронный блок управления двигателем 1J2-GE, 1G-FE | 15А |
| 5 | EFI (электронный блок управления двигателем) 1J2-GTE, 2JZ-GE | 20А |
| 6 | HORN (звуковой сигнал) 10 А | |
| 7 | HEAD RH (правая фара) 15А | |
| 8 | RADIO 25А | |
| 9 | HAZARD (аварийная сигнализация) 10А |

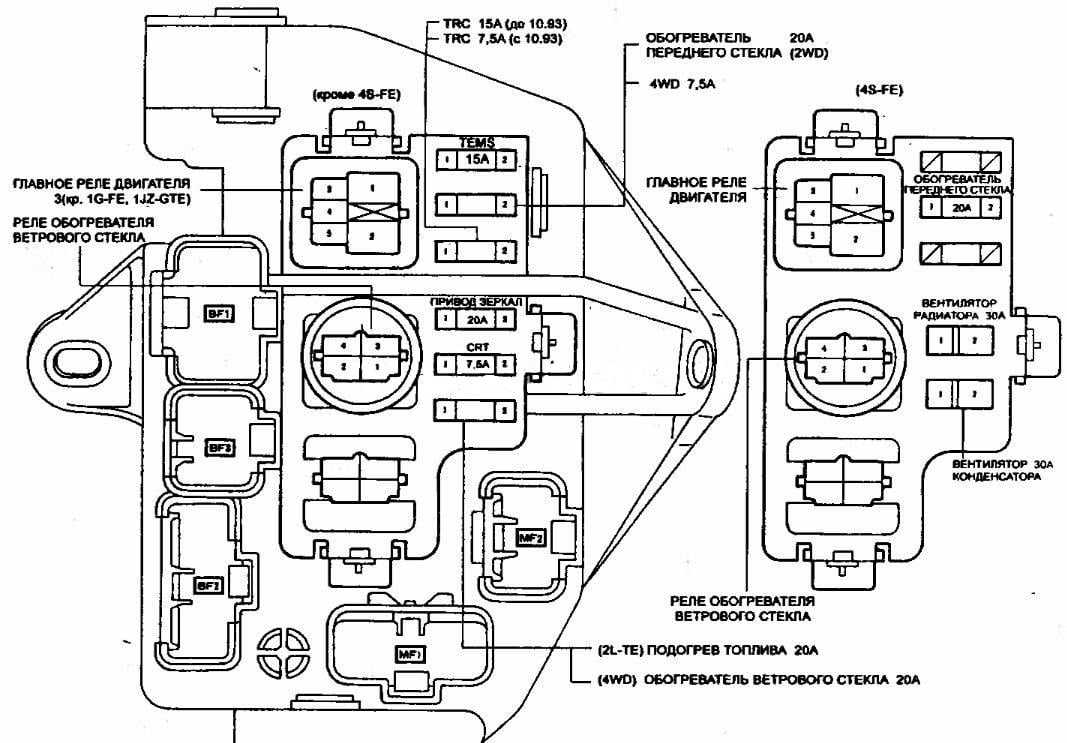

Схема расположения всех компонентов монтажного блока под капотом.
Расшифровка:
| COND FAN (вентилятор конденсатора) | 30А |
| ALT-S (зарядка) | 7,5А |
| POWER №2 | 50А |
| POWER №1 | 60А |
| HEATER | 50А |
| HEAD (RH) (правая фара) | 10А |
| HEAD (LH) (правая фара) | 10А |
| TRC (противобукс. система) | 7,5А |
| DEICER
(антиообледенитель) |
20А |
| АМ2 (цепь АМ2 замка зажигания) | 20А |
| 4WS №2 (система 4WS) | 30А |
| ALT-S (цепь генератора) | 5А |
| 4WS №1 (система 4WS) | 30А |
| HORN (звуковой сигнал) | 10А |
| MAIN (главная плавкая вставка) | 40А |
| RADFAN
(вентилятор радиатора) |
30А |
| ABS
(антиблокировочная система) |
60А |
| ALT (генератор) | 100А |
| EFI (система впрыска) | 15А |
Реле расположенные в блоке моторного отсека:
- реле топливного насоса
- реле звукового сигнала
- реле фар
- реле вентилятора
- реле свечей накаливания
- реле отопителя
- реле стартера
Блок реле расположенный на перегородке левой части моторного отсека.
Блок предохранителей и реле в салоне Тoyota Мark 2, Тoyota Сresta, Тoyota Сhaser.
Блок предохранителей находится под приборной панелью за пластиковой крышкой.
Расшифровка:
| REAR DEFOG (обогреватель стекла) | 30А |
| DOOR (центральный замок) | 30А |
| POWER (стеклоподъемники, люк) | 30А |
| STOP (стоп-сигналы) | 15А |
| WIPER (стеклоочистители и стеклоомыватели) | 20А |
| RADIO №2 (магнитола) | 7,5А |
| FOG (противотуманные фары) | 15А |
| CIG (прикуриватель) | 15А |
| IG №2 | 7.5А |
| TURN (указатели поворота и аварийная сигнализация) | 10А |
| ECU-В (управление зеркалами, дистанционный замок) | 5А |
| IG №1 | 7.5А |
| ENGINE | 7.5А |
| TAIL (габариты) | 7,5А |
| PANEL (комбинация приборов) | 7,5А |
| ECU-IG | 15А |
| GAUGE (приборы) | 7,5 А |
| HEATER (отопитель) | 10А |

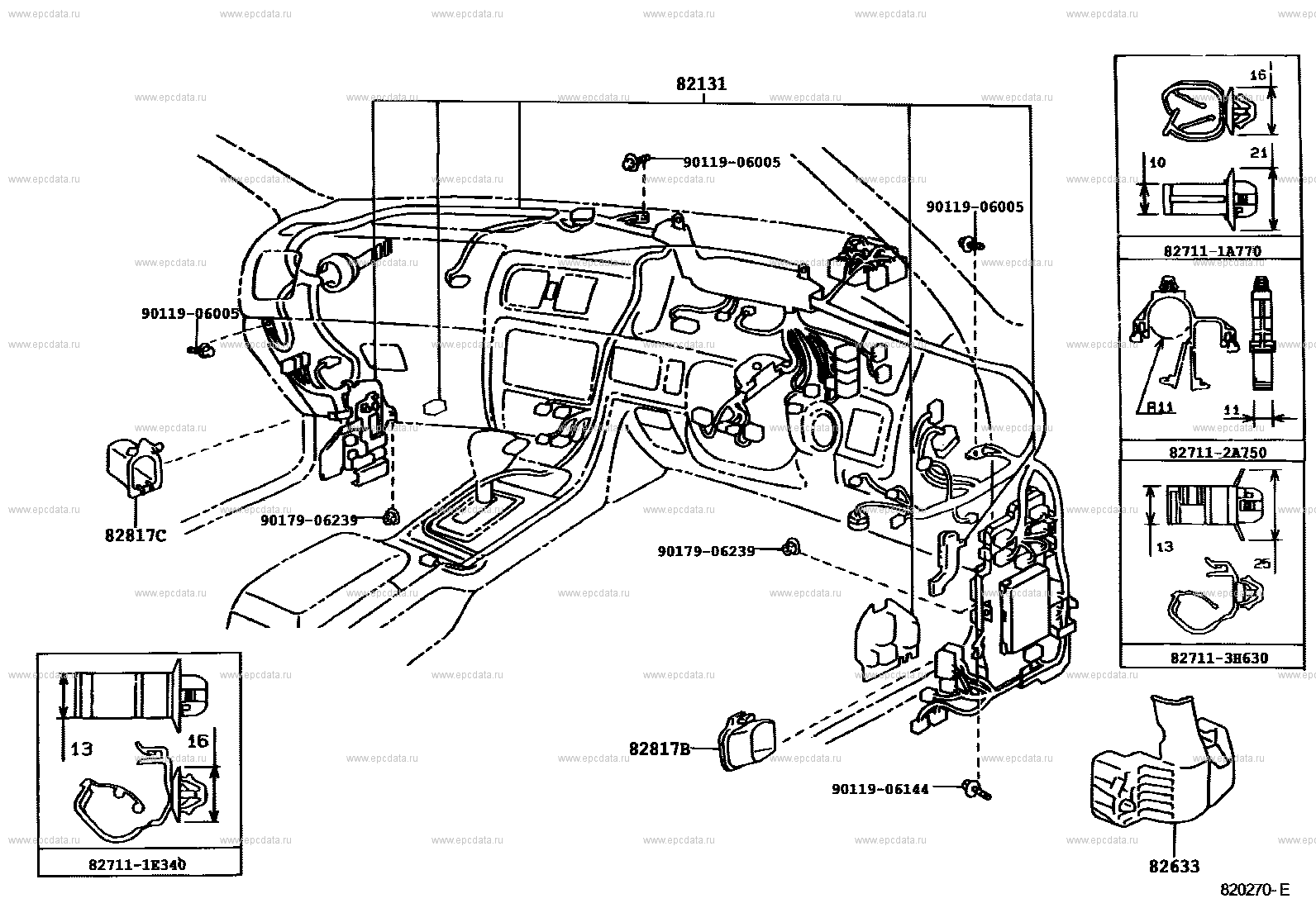

Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- электронный блок yпpaвления АКПП (модели с 10.2002 г.)
- датчик ускорения (передний левый)
- электронный блок навигационной системы
- маршрутизатор
- центральный монтажный блок
- блок электрооборудования шасси
- электронный блок системы TEMS
- монтажный блок со стороны пассажира
- усилитель транспондера
- зуммер системы курсовой устойчивости (VSC)
- электронный блок управления SRS
- монтажный блок со стороны водителя
- электронный блок управления блокировкой селектора
- датчик замедления (4WD)
- датчик замедления датчик бокового перемещения (с VSC)
Под панелью со стороны водителя и пассажира расположены 2 блока с предохранителями и закрыты защитными крышками.
Блок со стороны водителя
Схема с крышки блока
Схема
Обозначение
| CORNERING LAMP 5А |
STARTER 5А
|
GAUGE 5А
|
| IG1 7,5 А |
| BACK-UP 7,5A |
|
IGN 10А
|
| REAR WIPER 10А |
WASHER 15А
|
ECU-IG 15А
|
| STOP 15А |
CIG 15А
|
| D FRONT POWER WINDOW 20A |
IG2 20А
|
| WIPER 20А |
| D POWER SEAT 30А |
Блок со стороны пассажира
Пример схемы с крышки блока
Схема
Назначение
DOME1 5А
|
| DOME2 5А |
PANEL1 5А
PANEL 25А подсветка REAR FOG 7,5А противотуманные фары (задние) ECU-B 10А
|
TAIL 10A
FR FOG 15А противотуманные фары (передние) MIRROR HEATER 15А обогреватель зеркал и антиобледенитель щеток D REAR POWER WINDOW 20А электропривод стеклоподъемников (задние) Р FRONT POWER WINDOW 20А электропривод стеклоподъемников (передние) Р REAR POWER WINDOW 20А электропривод стеклоподъемников Р POWER SEAT 30А электропривод сиденья пассажира SUN ROOF 30А электропривод люка |
— электрические схемы
Маркировка двигателей Toyota
A Изменение системы фаз газораспределения Valvematic
B Два карбюратора SU (после 2000 г. — указывает на использование этанола в качестве топлива E85)
C с системой контроля выбросов в Калифорнии
C I с централизованной одноточечной системой впрыска топлива с электронным управлением
D Два карбюратора с нисходящим потоком
E Электронный впрыск топлива
F Клапан шестерни DOHC с узкими «экономичными» фазами
G Газораспределительный механизм DOHC с широкими «продуктивными» фазами
H Высокая степень сжатия или повышение давления
I Централизованный впрыск топлива
J Autochoke
K цикл Аткинсона (не гидрид)
L Поперечное сечение двигателя
M для рынка Филиппин
N Двигатель на сжатом природном газе
Двигатель П на сжиженном углеводородном газе
R Низкая степень сжатия (для топлива с октановым числом 87 и ниже)
S Вихревое перемешивание
SE Прямой впрыск бензина
T Турбокомпрессор
U С каталитическим нейтрализатором по японским стандартам
V Дизельный впрыск Common Rail
X Гибридный двигатель с циклом Аткинсона
Z Supercharged (нагнетатель с механическим приводом)
Примеры обозначений:
4 — двигатели четвертого семейства двигателей поколения
A — семейство двигателей
G — газораспределительный механизм DOHC с широкими «продуктивными» фазами.
E — с электронным впрыском топлива;
22 — поколение двигателей семейства R
R — семейство двигателей
T — с турбонаддувом
E — Электронный впрыск топлива
C — с системой контроля выбросов в Калифорнии
Руководство по ремонту двигателей Toyota
5S – FE Двигатель скачать Руководство по ремонту
Toyota АКПП
