Возможные неисправности двигателя камааз 6520. камаз 6520 топливная система

Остов

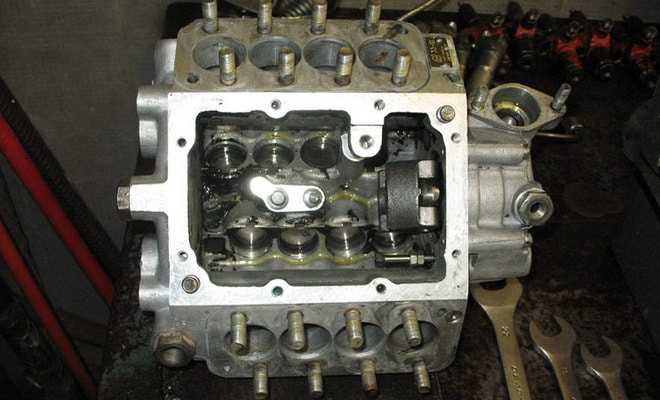

Остов помпы Bosch содержит детали, необходимые для функционирования механизма: помповые отделы, вал с кулачками, регулятор импульса вращения. Материал изготовления, сплав алюминия, из которого отлиты каналы впуска и отсечки, а так же пустоты для монтажа отделов помпы, подшипникового вала, приводящих шестерён регулятора, штуцеров подводящих и отводящих топливо. С фланга торец содержит заглушку регулятора с помпой пониженного напора. Заглушка имеет штуцер, через который ТНВД смазывается под напором.

Сверху на пустоту остова ставится крышка, к которой приделываются механизмы, управляющие количеством оборотов регулятора и пластины топливных разделов. В передней части остова установлен патрубок с клапаном в виде шарика. Изделие поддерживает напор солярки в пределах 0,06 до 0,08 МПа. Низ остова содержит пустоту, в которую устанавливается вал с кулачками.

Автомобиль-самосвал КАМАЗ 6520.Расход топлива КАМАЗ 6520.

                  КАМАЗ 6520 имеет цельнометаллическую сварную платформу с наклонным передним бортом. Автомобиль-самосвал КАМАЗ 6520 наделен механизмом опускания и поднятия платформы. Дистанционное и электропневматическое управление платформы происходит из водительской кабины. Гидроцилиндр платформы — четырехступенчатый и телескопический. Платформа защищена козырьком, который прикрывает пространство между платформой и кабиной. Для того чтобы груз не примерзал предусмотрен обогрев платформы отработавшими газами.

Двигатель автомобиля самосвала КАМАЗ 6520 – мощный CUMMINS с объёмом 8,9 литров.

Коробка передач фирмы ZF — шестнадцати ступенчатая механическая. Коробка передач в зависимости от потребностей предоставляет возможность выбора передаточного числа.

Кабина КАМАЗа трехместная, без спального места.

                  Отличительная черта модели самосвала — высокие тягово-динамические показатели и достаточно низкое потребление топлива. Также в новом самосвале КАМАЗа 6520 имеются блокируемые между колесами и осями дифференциалы, и система ABS.

Модификации автомобиля самосвала КАМАЗ 6520.

Камским заводом выпускается несколько модификаций автомобиля КАМАЗ 6520:

— 6520-19,

— 6520-60 (шасси и автомобиль-самосвал),

— 6520-61.

Модели имеют одинаковую грузоподъёмность в 20 тонн с колесной формулой 6х4. Самосвалы отличаются по устройству и объёму самосвальной платформы, который составляет 10,5 и 12 м3 .

Расход топлива автомобиля самосвала КАМАЗ 6520 снижен на 10% .

На расход топлива самосвала 6520 влияет ряд факторов:

1.       Расход дизельного топлива в городе 50.67л.

— в летнее время 48.3л.

— в зимнее время 53л.

2.       Расход дизельного топлива на трассе 48.83л.

— в летнее время 47.3л.

— в зимнее время 50.3л.

3.       Расход дизельного топлива смешанный 45.00л.

4.       Расход дизельного топлива холостой 45.00л.

5.       Расход дизельного топлива в условиях бездорожья 50.00л.

6.       Средний фактический показатель нормы расхода топлива самосвала КАМАЗ 6520 с полной массой составляет 45,5л на 100км.

                    Получившаяся новая модель самосвала КАМАЗ 6520 обладает не только повышенной грузоподъёмностью, но и значительно улучшенными ходовыми качествами. Все это позволяет эксплуатировать самосвал даже в самых жестких условиях.

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

1. Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
2. Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
3. Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
4. Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
5. Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снятие с двигателя:

1. Снять клемму с аккумулятора.
2. Демонтировать радиатор.
3. Убрать вакуумный насос.
4. Демонтировать направляющую трубу масляного щупа.
5. Убрать фильтрующий механизм масляного фильтра.
6. Провернуть коленвал в направлении вращения до упора.
7. Отсоединить топливные приводы.
8. Убрать вакуумный шланг.
9. Заблокировать коленвал от проворачивания.
10. Отвернуть болт в центре муфты.
11. Снять натяжитель цепи.
12. Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

1. Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
2. Затем следует снять крепления на верхней крышке.
3. Нужно разобрать плату управления, получив доступ к электронике.
4. Необходимо выставить требуемое положение коленчатого вала.
5. Затем нужно демонтировать подшипник при помощи специального оборудования.
6. В конце следует промыть все детали и отполировать их поверхность.

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

1. При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
2. Сделать регулировку корректора и запустить мотор для тестирования.
3. При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

1. Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
2. Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
3. Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

1. Устанавливают транспортное средство на специальную платформу.
2. Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
3. Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
4. Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
5. Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
6. Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
7. На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
8. Соединяют секции ТНВД с форсунками.
9. Регулируют угол опережения системы впрыска.
10. Проверяют наличие масляной жидкости в корпусе ТНВД.
11. Подсоединяют трубы подвода и отвода масла.

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

• проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
• установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
• затяните болты крепления насоса;

Рис.3 — Порядок затяжки болтов крепления, топливного насоса высокого давления

• не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
• установите крышку люка картера сцепления;
• подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

Источник статьи: http://miniteh.com/articles/Informaciya/TNVD-Kamaz-ustroistvo-princip-raboty-i-remont

Особенности эксплуатации насоса ТНВД производства ЯЗДА для автомобилей Камаз Евро

Высокая техническая сложность и стоимость топливного насоса высокого давления требует внимания к узлу, что гарантирует долговечную бесперебойную работу как самой дизельной аппаратуры, так и двигателя

В общем случае при эксплуатации необходимо обращать внимание на следующие моменты:

• каждый день нужно удалять отстой, образовавшийся в фильтре грубой очистки;
• через 20 000 километров пробега нужно установить фильтры тонкой очистки топлива;
• регулярно проверять момент затяжки болта крепления ведущей полумуфты к валу шестерни в картере устройств и выполнять при необходимости подтяжку;
• контролировать и устранять при необходимости утечки в элементах топливной системе;
• проворить своевременно ТО самого топливного насоса высокого давления и выполнять промывку форсунок как с помощью присадок, так и с на специальном стенде;
• использовать только качественное дизельное топливо, в котором нет посторонних примесей и воды.

Важно также знать основные симптомы проблем с ТНВД ЯЗДА, установленных на КАМАЗ класса Евро 2, что предотвратит дорогостоящий ремонт или вовсе замену узла

Обратить внимание на узел и провести диагностику необходимо при следующих симптомах:

• рост расхода топлива;
• утечки горючего;
• снижение мощности;
• нестабильная работа мотора;
• проблемы с запуском двигателя;
• черный дым из выхлопной трубы;
• посторонние шумы в ТНВД.

Чаще всего проблемы с насосом возникают из-за неравномерной подачи топлива, что происходит на фоне износа основных элементов системы (клапаны нагнетания, плунжерные пары, засорение форсунок, выход из строя проводков плунжеров). Еще одной причиной неисправности становится запаздывание момента впрыска горючего, что связано с износом гнезд корпуса колес, оси ролика и других элементов ТНВД. Наиболее же серьезной проблемой становится заедание рейки из-за попадания грязи, коррозии под действием воды в топливе.

Стенд для проверки форсунок и насосов высокого давления.

Если привод ГРМ в порядке, переходим к проверке топливоподачи. Электрический подкачивающий насос вступает в работу с поворотом ключа. При износе или повреждении этого насоса меняется потребляемая им мощность, ЭБУ фиксирует это как неисправность и записывает в память системы ее код. Но полностью полагаться на электронику не стоит, поэтому подключаем манометр к магистрали низкого давления. (У механического подкачивающего насоса для удобства контроля есть штуцер.) Если здесь давление в норме, переходим к ТНВД.

Проверим давление топлива в рампе в режиме прокрутки коленвала стартером. Эта часть системы оснащена датчиком давления топлива, — воспользуемся его услугами. Подключаем к диагностическому разъему сканер и находим нужный параметр. Если он ниже нормы, ищем, где скрывается неисправность. Виноваты могут быть форсунки, электромагнитные клапаны (регуляторы) и сам ТНВД.

РЕМОНТИРУЕМ

Восстановление работоспособности насоса по силам лишь специализированной мастерской — с квалифицированным персоналом и диагностическим оборудованием. Стоимость ремонта — от 7 тыс. руб., дальше зависит от сложности. При некоторых повреждениях разумнее купить новый ТНВД. Обычная цена, около 30 тыс. руб., шокирует прижимистого дизелиста, оттого в ходу отремонтированные или восстановленные изделия.

Дизель CR с большим пробегом часто невозможно пустить из-за неисправности хотя бы одной из форсунок. Утечка топлива через ее клапан не позволяет давлению в рампе подняться до пусковых значений. Для проверки давления при пуске есть специальный диагностический набор. В него входят контрольный манометр, датчик давления, трубки для подключения, заглушки вместо исполнительных механизмов и мерные емкости обратного слива.

Признаки впрыска

Есть два момента неправильно отрегулированного впрыска:

Поскольку неправильной настройки может быть две, то у каждой из них свои признаки

Важно правильно различать симптомы, свидетельствующие об этих сбоях

Поздний впрыск

Это ситуация, при которой обратный клапан ТНВД КамАЗа 740 уже опускается от максимальной верхней точки, а топливо только начинает поступать, взрыв идет следом.

В функционировании силового агрегата это показывается несколькими признаками.

1. Белые выхлопные газы, особенно на холодном моторе.
2. Возрастает количество оборотов.
3. Мягко работает.
4. Спокойное нажатие педали газа сопровождается тряской мотора на средних оборотах. После его как бы прорывает, и тряска исчезает на повышенных.
5. КамАЗ плохо тянет.
6. Увеличенный расход горючего.
7. Перегрев.

Ранний впрыск

Ситуация, при которой поршень не подошел до максимальной точки, а горючая смесь уже поступает, взрыв направлен в сторону поршня. О проблеме свидетельствуют такие признаки:

• жесткая работа мотора;
• при резкой перегазовке и увеличенной нагрузке отмечается звон, а с увеличением температуры звук усиливается;
• если впрыск наступает слишком рано, то отмечается белый дым из выхлопной трубы;
• слабая тяга;
• увеличенный расход топлива.

https://youtube.com/watch?v=mGyADIFnV30

Причины регулировки зажигания на КамАЗе

Этап подачи горючего вещества, который осуществляется поршнем, и есть зажигание. Во время приближения поршня к верхней мертвой точке возникает увеличение давления, это связана со сжатием воздуха. Именно в этот момент нужно впрыскивать топливо. В случае неправильного угла опережения впрыска возникают проблемы с зажиганием КамАЗа.

Различают ранний и поздний впрыски.

Ранний впрыск – характеризуется зажиганием топлива с опережением, которое происходит раньше, чем поршень доходит до верхней мертвой точки. В результате происходит увеличение затрат энергии на поднятие клапана.

Поздний впрыск – характеризуется зажиганием топлива с опозданием, которое происходит в момент закрывания выпускного клапана. В результате отсутствует импульс поршню, возникает перегрев системы мотора.

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

1. Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
2. Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
3. Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
4. Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
5. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
6. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводки

Также в домашних условиях можно попытаться найти короткое замыкание в системе:

1. Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
2. Затем тестер нужно перевести в режим вольтметра.
3. Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
4. Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

• проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
• установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
• затяните болты крепления насоса;

Рис.3 — Порядок затяжки болтов крепления, топливного насоса высокого давления

• не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
• установите крышку люка картера сцепления;
• подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

Источник статьи: http://miniteh.com/articles/Informaciya/TNVD-Kamaz-ustroistvo-princip-raboty-i-remont

ТНВД Бош КамАЗ Евро-3: устройство и регулировка

Немецкий ТНВД для КамАЗ Евро-3 является частой комплектующей новых моделей. Однако, насосы от Бош ломаются чаще. Дело в том, что условия эксплуатации грузовых автомобилей в России сильно отличаются от немецких, поэтому многие владельцы заменяют ТНВД Бош на ЯЗДА (Ярославских завод). Последние уступают в точности измерения порций поступающего топлива, но лучше подходят для эксплуатации на местных дорогах.

Устройство ТНВД Бош КамАЗ Евро-3 принципиально не отличается от Евро-2 или отечественных ТНВД.

Для исправной работы необходима регулярная диагностика ТНВД и регулировка, которая необходима в следующих случаях:

• Повышенный расход топлива
• Отсутствие подачи топлива к форсунке
• Шумы в насосе

Возможные неисправности в работе ТНВД и их ремонт

В топливном насосе двигателя Камаз 740 высокое давление создается за счет очень плотного прилегания поршня в цилиндре плунжерной пары. В случае какого либо нарушения этой плотности в топливной системе падает давление и двигатель вообще может не запуститься или работать не ровно, с перебоями. Длительную и безаварийную работы ТНВД в первую очередь обеспечивает качественное дизельное топливо. Для дизельных моторов это одно из главных условий успешной эксплуатации. Внимательно отнеситесь к выбору АЗС, на которой заправляетесь.

Для того, чтобы двигатель КАМАЗ и ТНВД работали исправно и долго своевременно проводите все необходимые регламентные работы по их техническому обслуживанию, а особое внимание стоит уделить замене топливных фильтров, как грубой, так и тонкой очистки. Старайтесь покупать оригинальные расходные материалы у официальных дилеров или в авторизированных сервисных центрах

Как и у любого механизма у ТНВД есть свой ресурс, который он в любом случае со временем выработает. Но инженеры Камаза разработали ремонтопригодный агрегат, который можно восстановить, заменив изношенные детали. Но ремонтировать топливный насос высокого давления стоит на специализированных станциях, которые оборудованы стендом проверки топливной системы под давлением. Такое оборудование поможет выявить как явные, так и скрытые неисправности. После проведения ремонта ТНВД должен пройти ряд стендовых испытаний и точную настройку вместе топливными форсунками.

Основные причины выхода ТНВД из строя

• Вода в топливной системе. Причин появления воды в системе может быть несколько: некачественный или изношенный топливный фильтр; большой процент воды в дизельном топливе; нарушение герметичности топливопровода из-за чего образуется конденсат внутри на трубках.
• Механические примеси в топливе. Примеси могут появляться опять же из-за плохих топливных фильтров. Так же рекомендуется периодически проводить очистку топливного бака от образований парафина и т.п. отложений.
• Плохие смазывающие качества дизельного топлива. Причина этого может скрывать в применение не сертифицированных присадок. Не поддавайтесь рекламе и не добавляйте в топливо ничего лишнего, чего не рекомендует производитель.
• Не герметичный топливопровод. В этом случае идет постоянный подсос воздуха в систему, повышающий коэффициент трения в плунжерных парах, что приводит к их быстрому износу.

Самые часто встречающиеся неисправности

• Неравномерная подача топлива. Причина скорее всего кроется в поврежденной плунжерной паре. Так же рекомендуется проверить клапаны топливного насоса, а также работу форсунок.
• Повышенный расход топлива. Причина банальна – повреждения топливопровода.
• Запаздывает впрыск. Проблема может скрываться в регулировочном болте толкателя или в поврежденном кулачковом вале.

Видео, подробно описывающее работу топливной систему двигателя Камаз 740.

Регулировка подачи топлива

Как выставить зажигание на КамАЗе – Правильная регулировка зажигания

При возникновении непредвиденных ситуаций с работой грузовика иногда возникает необходимость самостоятельно выставить зажигание на Камазе для решения возникших неисправностей. Когда возникают проблемы с запуском мотора – это может быть связано с системой зажигания. Опытный водитель грузовой машины скажет, что не существует понятия зажигание КамАЗ, хотя другие водители могут с полным правом использовать такое словосочетание. И вот машина не хочет ехать и у вас есть подозрения на неисправность в ТНВД. Как правильно выставить зажигание на КамАЗе. Для этого разберемся, как работает система зажигания, и какие существуют причины появившихся неполадок.

Порядок регулировки ТНВД

Процесс регулировки сопровождается выполнением следующих действий:

Регулятор ТНВД двигателя КамАЗ

• промывка конструкции специальными составами;
• проверка клапана низкого давления. Его следует выкручивать в закрытом состоянии, верхний участок обивается для осадки. В результате перепускное отверстие должно закрыться;
• оценка правильности работы опережения впрыска;
• отрегулировать цикловую подачи путем откручивания или закручивания;
• корректировка холостого хода — в норме он дает 770 об/мин;
• проверка гидрокорректора — производится поворачиванием его в любом направлении.

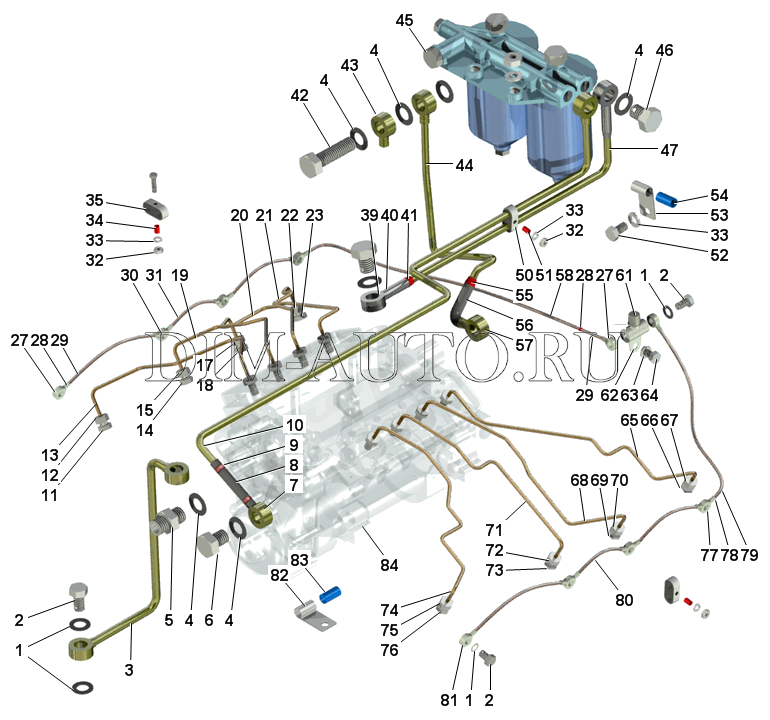

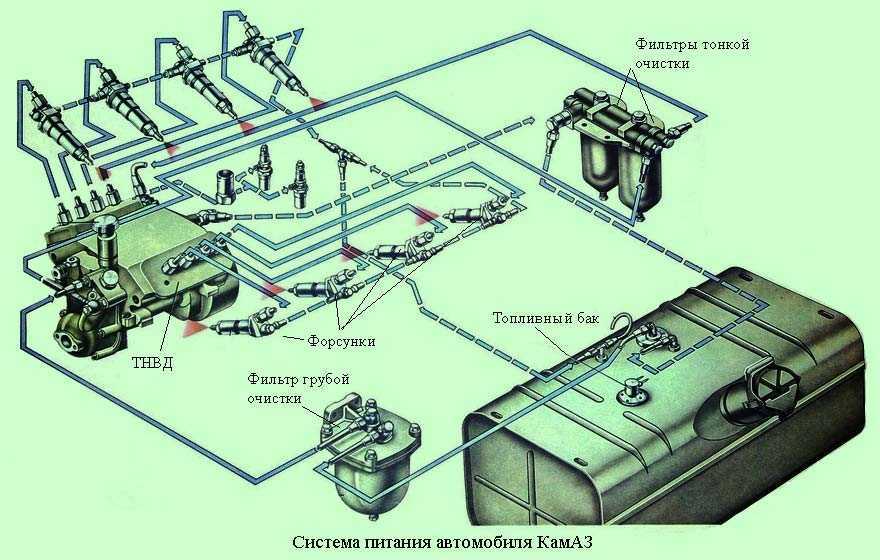

Система питания КАМАЗ 6520 схема

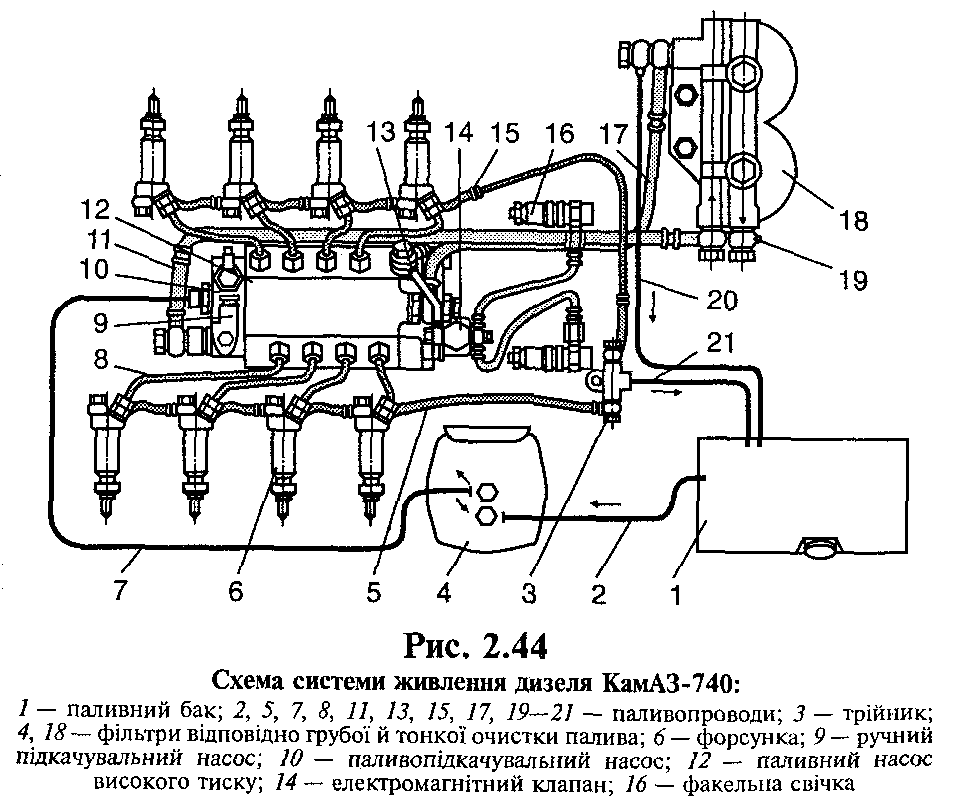

1. (Камаз 740) Система питания дизеля

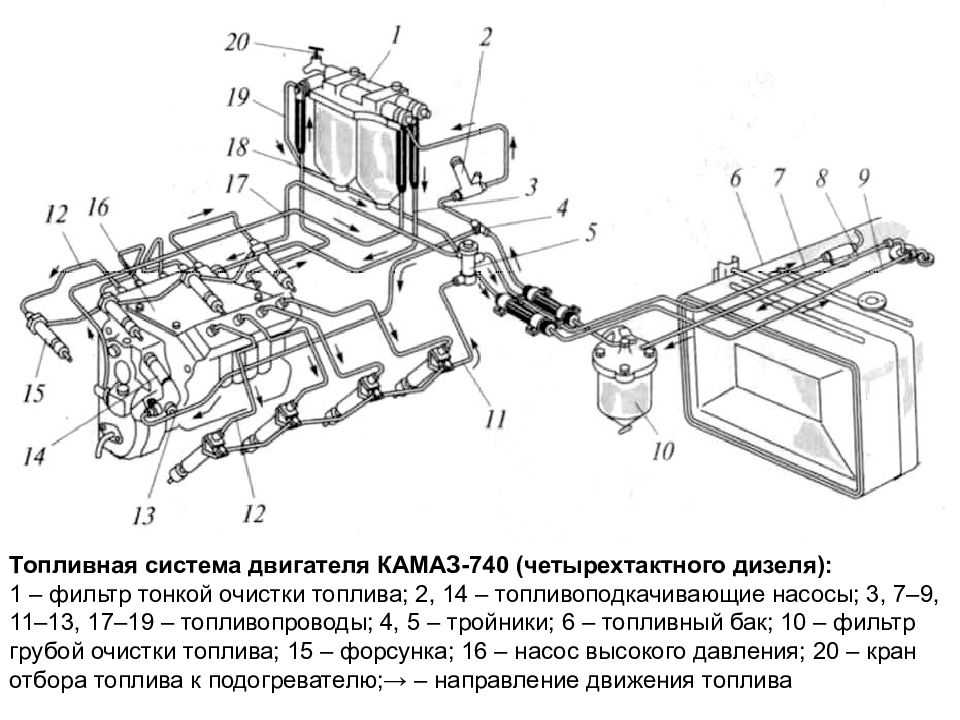

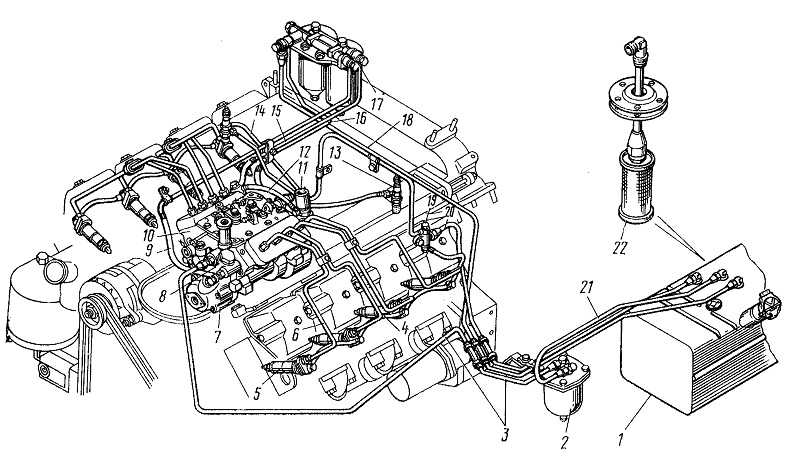

Топливная система дизельного двигателя

Полная сборка двигателя 740.63 КамАЗ. Full assembly of the engine 740.63 KAMAZ

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Анимация гидромуфты КАМАЗ

контрольный осмотр

фильтр грубой очистки топлива КамаЗ с подогревом.

Система подъема кузова HYVA Hydraulic

Небольшой апгрейд. Клапана подъёма кузова, замена стареньких на евро

ТНВД КАМАЗ Евро 2

https://youtube.com/watch?v=YxsC30e6JLQ

Также смотрите:

• Бортовой КАМАЗ с кму фасси
• Новый КАМАЗ 2014 грузовой
• Жилой модуль на шасси КАМАЗ
• Устройство двигателя автомобиля КАМАЗ 740
• Бочек омывателя КАМАЗ
• Значение контрольных ламп на КАМАЗе
• Фланец гидроцилиндра КАМАЗ
• Задние ресоры на КАМАЗ
• Инструменты бережливое производство на КАМАЗе
• Зилы КАМАЗы газоны
• Проверка клапана на ТНВД КАМАЗ
• Вымпела на КАМАЗ
• Положение скоростей на КАМАЗе
• Элемент масляного фильтра грубой очистки КАМАЗ
• Запчасти КАМАЗ подкрылок

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

• проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
• установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
• затяните болты крепления насоса;

Рис.3 — Порядок затяжки болтов крепления, топливного насоса высокого давления

• не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
• установите крышку люка картера сцепления;
• подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

Колесо коленвала – количество зубьев 60-2. Колесо распредвала – количество зубьев 8+1.

Взаимная установка колес коленчатого и распределительного валов.

Синхронизация сигналов с датчиков коленчатого и распределительного валов.

Допустимое рассогласование между сигналами 12° по коленвалу.

Пример рассогласования сигналов с датчиков

“Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов.”

Колесо распредвала опережает колесо коленвала на 60 градусов по коленвалу (или на 30 градусов по распредвалу)

Характеристика датчика педали газа 135099

— одинаковое состояние основного и вспомогательного датчиков.

— 10 раз автомобиль разогнался от 0 до 15 км/ч без нажатия на педаль сцепления.

— в течении 2.5с после включения зажигания все клавиши должны быть не нажаты;

При нажатии на кнопку включения моторного тормоза закрывается воздушная заслонка на выпускной трубе, если обороты двигателя больше, чем обороты х.х.+300об/мин (~900об/мин), до тех пор пока обороты двигателя не упадут ниже, чем обороты х.х.+200об/мин (~800об/мин)

При нажатой кнопке моторного тормоза двигатель не реагирует на нажатие на педаль газа!.

• Замена шкива генератора лада гранта



• Замена блока предохранителей ваз 2104



• Как отрегулировать лягушку на педали тормоза ваз 2115



• Ошибка 0507 на приоре



• Поворотный кулак нива 2121 схема
