Работа системы зажигания автомобилей ока и возможные проблемы с ней

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Главное отличие от авто с мотором ВАЗ

В 2006 году, когда Ока перешла в собственность «Северсталь-авто», на СеАЗе наладили производство модификации с китайским движком место прежнего ВАЗовского двигателя. Как известно, до этого машину комплектовали бензиновым двигателем ВАЗ-111 на 0.65 л и мощностью 29 лошадиных сил при 5600 оборотах коленчатого вала в минуту. Мотор работал в паре с четырехступенчатой коробкой переключения передач. Его получили путем «отреза» от четырехцилиндрового движка двух цилиндров – первого и четвертого.

За годы существования автомобиль несколько раз подвергался существенной модернизации. Так производитель неоднократно дорабатывал панель приборов, отопитель салона и вентиляцию кузова. Улучшали пластиковый обвес кузова, ставили новую решетку радиатора и бампер. Внешний вид и салон регулярно претерпевал улучшения, поэтому машина и визуально лучше смотрелась, и стала комфортней. Но главное отличие СеАЗ-11116-60 с китайским двигателем заключалось в том, что эта машина при ощутимо меньшем уровне шумности и вибрации развивала намного больше мощности – 53 лошадиные силы против 32 сил.

Вместе с 5-ступенчатой механической коробкой передач китайский ДВС повышал разгонную динамику транспортного средства, максимально возможную скорость движения, а также с 2008 года обеспечивало соответствие мотора требованиям Евро-3.

ВАЗ 1111 | Проверка датчиков и давления масла

2.15.11. Проверка датчиков и давления масла

ОБЩИЕ СВЕДЕНИЯ

Установлено 2 датчика давления масла, срабатывающие при различном давлении
масла. Датчик давления масла 0,3 бар имеет коричневую изоляцию; датчик давления
масла 1,8 бар имеет белую изоляцию. Вместо датчика давления масла 1,8 бар, дизельный
двигатель имеет датчик 0,9 бар с серой изоляцией.

4-цилиндровый двигатель

Датчик давления масла 0,3 бар находится на торцевой стороне головки блока цилиндров
слева в моторном отсеке. Датчики давления масла 1,8/ 0,9 бар привинчены сверху
на кронштейне масляного фильтра.

5-цилиндровый двигатель

Оба датчика давления масла находятся на левой стороне блока цилиндров перед
направляющим отверстием указателя уровня масла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить уровень масла.

2. Проверить электропроводку обоих датчиков давления масла согласно электросхеме.

3. Снять датчик давления масла 0,3 бар (коричневая изоляция).

4. Вместо датчика давления масла ввинтить подходящий манометр.

5. Если будет применяться измерительный прибор VW, привинтить датчик давления масла к проверочному прибору.

Предупреждение Описанная проверка может быть произведена, если только имеется возможность вкрутить датчик в манометр. В противном случае могут быть проверены только датчики 1,8/ 0,9 бар.

6. Подсоединить контрольный прибор к массе (-).

7. Подсоединить, с помощью дополнительного провода, прибор для измерения напряжения (мультиметр или диодный индикатор) к датчику давления масла 0,3 (А) и положительному полюсу аккумуляторной батареи.

8. Контрольная лампа или световой диод должны
загореться.

9. Запустить двигатель и постепенно поднять
обороты.

10. Как только манометр покажет 0,15–0,45 бар,
но не более, контрольная лампа гаснет. В противном случае датчик давления
масла 0,3 бар заменить.

Предупреждение

При необходимости
проверить момент срабатывания датчика давления масла при вращении
двигателя стартером.

Датчики давления масла 1,8/ 0,9 бар

11. Отсоединить электропроводку от датчика 1,8/
0,9 бар (белая/ серая изоляция).

12. С помощью дополнительного провода подсоединить
прибор для измерения напряжения (мультиметр или диодный индикатор)
к датчику давления масла 1,8/ 0,9 бар и положительному полюсу аккумуляторной
батареи.

13. Контрольная лампа гореть не должна.

Датчик давления масла 1,8 бар

14. Поднять обороты, пока манометр не покажет
от 1,6 до 1,8 бар. Теперь контрольная лампа должна загореться, в противном
случае заменить датчик давления масла.

Датчик давления масла 0,9 бар

15. Поднять обороты, пока манометр не покажет
от 0,75 до 1,05 бар. Теперь контрольная лампа должна загореться, в
противном случае заменить датчик давления масла.

Проверка давления масла

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднять обороты до 2000 об/мин. При температуре масла +80° С давление масла на этих оборотах должно составлять не менее 2,0 бар. 2. Меньшее давление масла указывает на износ коренных подшипников коленвала. 3. Поднять обороты еще выше. Давление масла не должно превышать максимально допустимого значения. В противном случае заменить крышку масляного насоса с клапаном избыточного давления. 4. Установить датчик давления масла с новым уплотнительным кольцом и затянуть моментом 25 Н·м.

Максимально допустимое значение давления масла

Двигатель	Максимальное давление масла, бар
4-цилиндровый двигатель	7,0
5-цилиндровый двигатель	5,3 – 6,3

Общее описание

Двигатель ВАЗ-1111 – рядный, двухцилиндровый, с поперечным расположением. Благодаря такой компоновке моторный отсек получился компактным, что позволило уменьшить общие габариты авто. Мотор получил жидкостную систему охлаждения с принудительной циркуляцией, карбюраторную систему питания и электронную систему зажигания.

Такую же конструкцию силового агрегата имеет и модель 11113. Разница между моторами этих модификаций – основа. Версия 1111 – это, по сути, «половина» 1,3-литровой установки ВАЗ-2108, а 11113 – мотора на 1,5 литра той же «Восьмерки». Из-за этого у моторов отличается объем двигателя и мощность.

Силовая установка фиксируется в моторном отсеке на специальном подрамнике. Защита двигателя «Ока» заводом-изготовителем не предусматривалась.

Несмотря на то, что за основу установки взяли 4-цилиндровый мотор, агрегат «Ока» имеет одну очень интересную особенность – синхронный ход поршней. Если посмотреть на двигатель «Ока» в разрезе, то поршни располагаются на одном уровне и «ходят» вместе, но при этом цилиндры функционируют раздельно.

Коммутатор

Работу переключателя также можно проверить с помощью лампы А12 мощностью 3 Вт. Для его проверки необходимо отсоединить коричневый провод, идущий от вывода «1» переключателя от катушки зажигания, и подсоединить конец провода к контрольной лампе. Другой вывод лампы подключается к выводу катушки зажигания, и двигатель запускается стартером. Если индикатор мигает при вращении коленчатого вала, выключатель подает импульсный ток на катушку зажигания.

Описанный метод дает только приблизительную оценку характеристик переключателя, независимо от того, выдает ли он импульсы тока или нет. Параметры импульса (размер и длительность, форма) не могут быть проверены этим методом. И они могут серьезно повлиять на работу двигателя, особенно на высоких оборотах. Поэтому следующий стендовый тест переключения с использованием осциллографа и генератора прямоугольных сигналов, описанный ниже, является более точным.

Где находится датчик ДПКВ

На подавляющем количестве переднеприводных авто, с поперечным расположением мотора, ДПКВ размещён с правой стороны (слева по ходу движения). На блоке внизу, рядом с коробкой. Иногда ближе к моторному щиту, иной раз наоборот – «смотрит» на радиатор охлаждения. Крепится ДПКВ на 1 – 2 болта, чуть выше поддона, и занимает позицию напротив венца маховика. К нему также подходит провод со штекером.

А где находится датчик коленвала на машинах с продольной установкой мотора? Здесь ДПКВ ставится с правой стороны ДВС, по ходу движения ТС, как правило, диаметрально стартеру.

Для справки. Датчик положения коленчатого вала на Hyundai Solaris и Kia Rio стоит спереди, правее масляного фильтра (если по ходу движения, то левее).

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Схема электровакуумного привода сцепления (ЭПС)

1. Рукоятка рычага коробки передач с контактом принудительного включения ЭПС;
2. Датчик скорости;
3. Электронный блок;
4. Коммутатор;
5. Катушка зажигания;
6. Переключатель режимов ЭПС;
7. Контрольная лампа ЭПС;
8. Трос сцепления;
9. Вилка привода сцепления;
10. Регулировочные гайки;
11. Вакуумная камера с электромагнитом;
12. Контргайка;
13. Трос вакуумной камеры;
14. Уплотнитель;
15. Рычаг (педаль) сцепления;
16. Ось;
17. Регулировочная гайка;

18. Контргайка;

    S1 — Концевой выключатель положения воздушной заслонки; S2 — Концевой выключатель положения акселератора.

Схема подключения реле 602.3747 к системе управления сцеплением автомобиля

А1 — Датчик скорости 351.3843; А2 — Катушка зажигания*; АЗ — Коммутатор системы зажигания*; А4 — Реле ЭПС 602.3747; HL1 — Лампа индикации включения воздушной заслонки типа А12-1,2*; HL2 — Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*; СВ1 — Аккумуляторная батарея*; L1 — Электромагнит типа 12.3747; S1 — Концевой выключатель положения воздушной заслонки*; S2 — Концевой выключатель положения акселератора**; S3 — Выключатель на рычаге КПП*; SA1 — Переключатель режимов ЭПС***; ПР1 — Предохранитель 8 А*.Примечание: * Штатно используемое оборудование на автомобиле Ока. ** Размыкание контактов происходит в начале хода педали акселератора. *** Положения клавишного переключателя SA1: 1 — ЭПС выключено; 2 — ЭПС включено; 3 — ЭПС включено, режим ТДУ включен.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Признаки неисправности датчика коленвала

Качественно настроенное зажигание обеспечивает двигателю стабильную работу. Управление машиной доставляет комфорт, а расход топлива радует экономичностью. Но при малейших отклонениях в системе зажигания у автомобиля появляются проблемы. Кроме свечей, в/в проводов, катушек и перескочившего ремня ГРМ, здесь часто виновником сбоя выступает датчик коленвала. Симптомы дефектной работы ДПКВ выглядят так:

1. Увеличивается расход топлива.
2. Загорается значок Check Engine.
3. Утрачивается былая мощность и динамика.
4. Плавают обороты на холостом ходу, провалы, детонации.
5. Мотор глохнет на горячую и не запускается, пока не остынет.

Последний пункт самый точный, который без диагностики на 100% говорит о том, что проблема вызвана именно датчиком положения коленчатого вала. (А, чек двигателя может загораться и по другим причинам, так же, как и увеличиваться расход топлива, пропадать тяга и прочее).

Почему покупали ОКУ с 3-цилиндровым двигателем

Исходя из главных преимуществ и достоинств автомобиля с мотором TJ 376 QE, следуют основные причины, почему российские автомобилисты приобретали СеАЗ-11116-60:

• больший рабочий объем двигателя (0.99 л против 0.75 л);
• 53 лошадиные силы против 32 «лошадки» – лучшие динамические и скоростные показатели автомобиля;
• расход топлива снизился с 5.6 до 5.0 литров на 100 км пробега;
• 5-ступенчатая коробка передач ОКА -11116 заменила прежнюю 4-ступенчатую механику ОКА -11113;
• гарантированный ресурс автомобиля подрос до отметки 200 тыс. километров пробега.

Появилась пятая передача, которой не хватало на прежней версии модели, особенно во время поездки по загородным трассам. Китайский двигатель «прокачал» разгонную динамику Оки, которая теперь составляла 18 с вместо прежних 27.5 с. Также производитель заверил больший ресурс агрегатов машины, в частности двигателя, равный 200 тыс. км пробега. Все эти улучшения способствовали тому, что СеАЗ-11116-60 неплохо покупали вплоть до 2008 года, пока производитель не счел выпуск компактного авто нерентабельным делом.

Источник

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.

Фото – принцип работы датчика давления масла

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.

ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА

В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

НЕИСПРАВНОСТИ

• Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
• Выход из строя нагревательного элемента биметаллической пластины.
• Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
• Засорение канала подвода масла.
• Повреждение мембраны.
• Износ резистивного слоя.
• Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).

ПРОВЕРКА ВЕРНОСТИ ПОКАЗАНИЙ

Единственный способ убедится в работоспособности устройства – подключить вместо него механический измеритель.

При желании можно установить дополнительное устройство, использовав для крепления переходник с отверстиями под два датчика. Так вы сможете проверить, при каком давлении загорается сигнальная лампочка либо срабатывает зуммер.

Добиться точности показаний измерителей резистивного типа от отечественных производителей часто неоправданно сложно. Но обязательно нужно следить за исправностью датчика критического давления, зажигающего лампу на приборной панели, так как в экстренной ситуации это может спасти ваш двигатель от гибели.

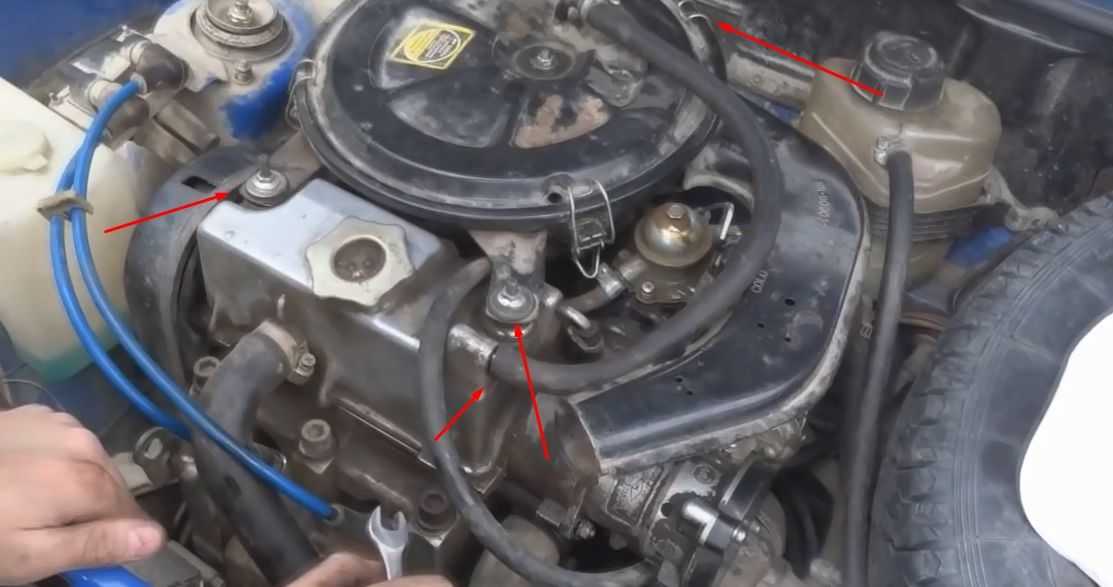

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес). На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

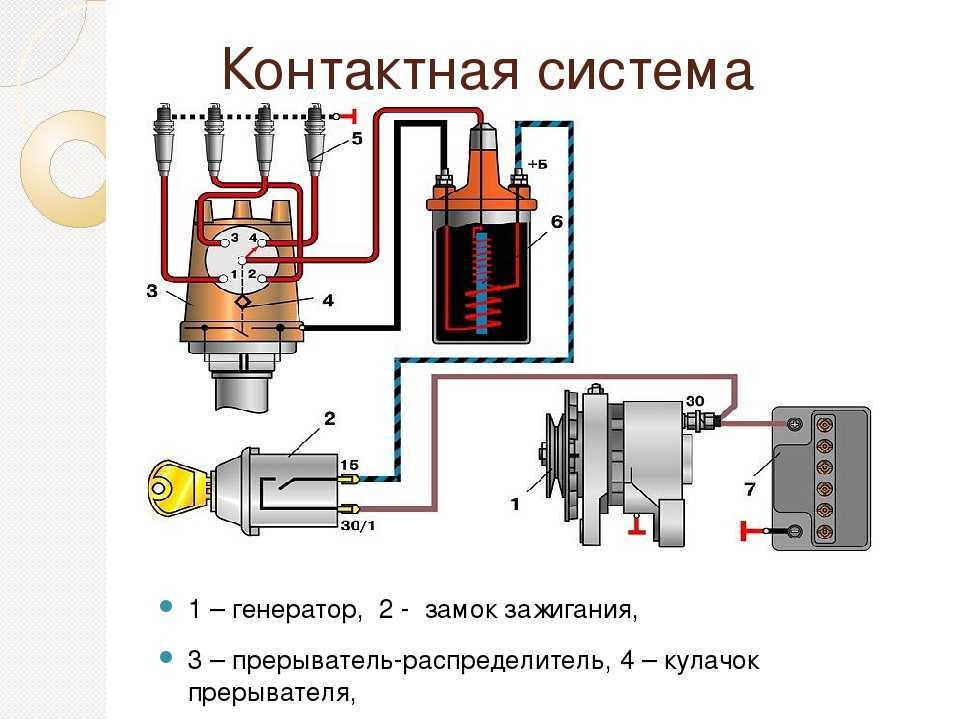

Как все работает

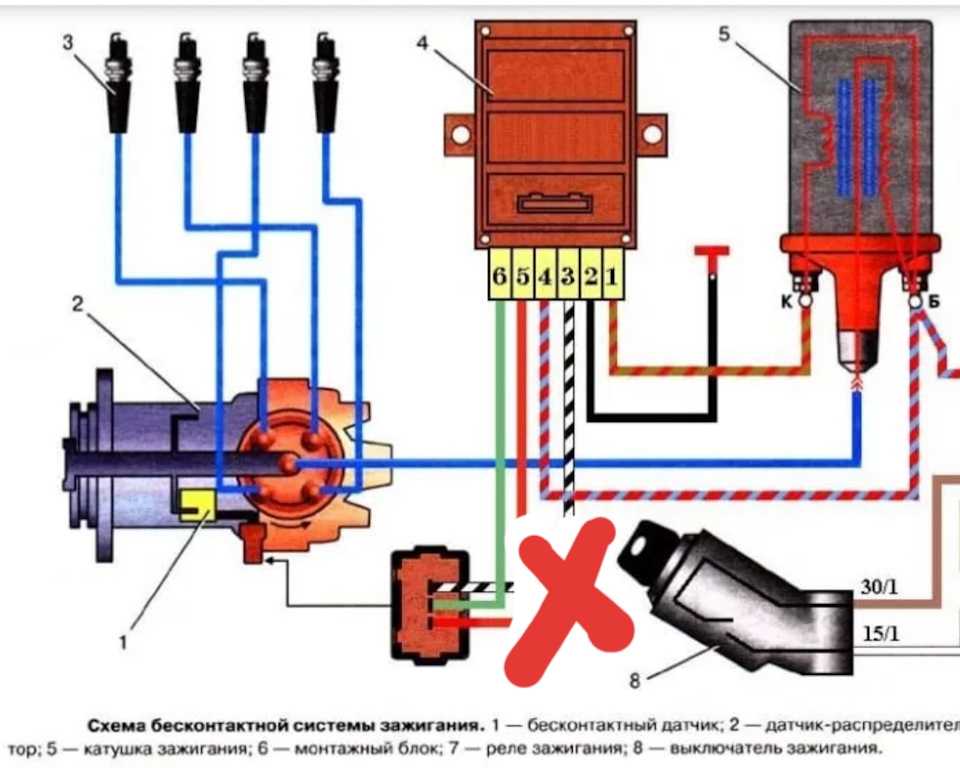

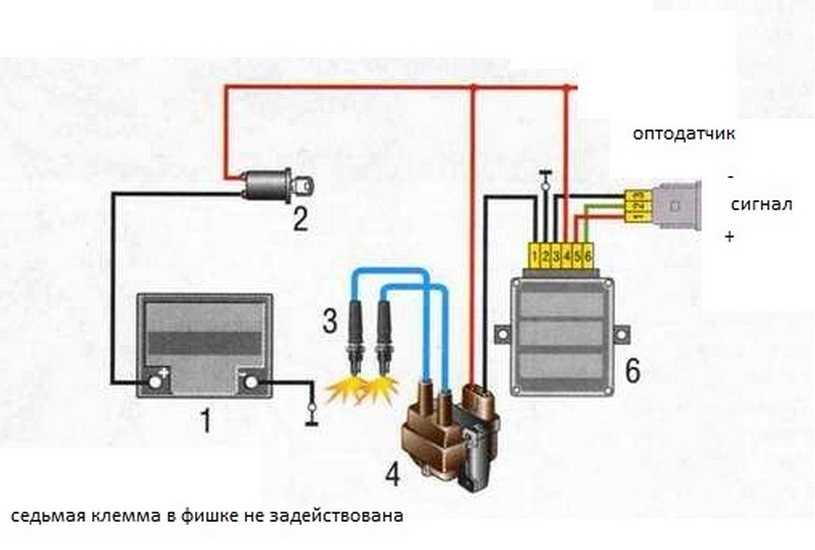

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

ВАЗ 1111 | Установка момента зажигания | Ока

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

Электросхема СеАз 11116

1/1 — Лампа дальнего света фар; 1/2 — Лампа ближнего света фар; 1/4 — Лампа габаритного огня; 2 — Лампа переднего указателя поборота; 3 — Лампа бокового указателя поборота; 5 — Генератор со встроенным регулятором напряжения; 9 — Датчик холла; 10 — Катушка зажигания; 12 — Стартер; 13 — Свечи зажигания; 14 — Прибор звуковой сигнальный; 17 — Датчик указателя температуры Воды; 18 — Датчик контрольной лампы давления масла; 23 — Аккумуляторная батарея; 25 — Выключатель лампы света заднего хода; 26 — Выключатель сигнала торможения; 30 — Реле-прерыватель указателей поборота; 31 — Реле-прерыватель контрольной лампы ручного тормоза; 32 — Реле стеклоочистителя; 33 — Сопротивление добавочное электродвигателя отопителя; 35 — Электродвигатель стеклоочистителя; 37 — Электродвигатель отопителя; 38 — Электродвигатель вентилятора охлаждения радиатора; 39 — Реле электровентилятора; 42/1 — Переключатель указателя поборота; 42/2 — Переключатель света фар; 42/3 — Переключатель очистителя и омыбателя ветрового стекла; 42/4 — Выключатель звукового сигнального прибора; 44 — Выключатель зажигания; 46 — Выключатель наружного освещения; 48 — Выключатель аварийной сигнализации; 49 — Переключатель электродвигателя отопителя; 52 — Комбинация приборов; 63 — Датчик скорости; 74/1 — Элемент тепловой прикуривателя; 74/2 — Лампа освещения прикуривателя; 75 — Датчик уровня тормозной жидкости; 76 — Выключатель контрольной лампы ручного тормоза; 77 — Колодка диагностики; 81 — Патрон подключения переносной лампы; 83 — Насос омывытеля ветрового стекла; 87 — Выключатель плафона освещения салона в передней двери; 89 — Лампа плафона освещения салона; 93 — Датчик указателя уровня и резерва топлива; 98/1 — Лампа габаритного огня; 98/2 — Лампа указателей поворотов; 98/3 — Лампа стоп-сигнала; 98/4 — Лампа света заднего хода; 99 — Лампа фонаря освещения номерного знака; 104 — Термовыключатель электровентилятора; 108 — Лампа заднего противотуманного огня; 112 — Электродвигатель стеклоочистителя заднего стекла; 113 — Злектродвигатель омывателя заднего стекла; 115 — Элемент нагревательный обогрева заднего стекла;

Источник

Цилиндропоршневая группа

Эта составляющая мотора принимает непосредственное участие в процессах, проходящих в цилиндрах.

Основной неисправностью ее является износ колец, в результате падает компрессия, вследствие чего снижается мощность мотора, повышается потребление топлива, часть масла уходит на угар. Дополнительный признак – приглушенный стук в двигателе, хорошо прослушиваемый на малых оборотах. Несколько раз решить проблему позволяет установка новых колец, но в конечном итоге придется делать кап. ремонт с ЦПГ ремонтных размеров.

Более редкие поломки:

• Разрушение колец;
• Оплавление кромок днища;
• Прогорание поршня;

Эти неисправности – последствия нарушения в работе других механизмов и систем двигателя. Такие поломки устраняются капитальным ремонтом.
