Неисправности: причины и что делать
Основные неисправности, при которых нужен ремонт КамАЗа:
- Трудности при переключении передач, включение реверса сопровождается скрежетом. Для устранения поломки рекомендуется провести регулировку свободного хода муфты и механизма выключения сцепления.
- Посторонний шум в корпусе делителя. Он может быть вызван повышенным уровнем давления в пневматической системе управления устройством, износом колец конусной формы, которые блокируют фаски пальцев и каретки. Необходимо отрегулировать клапан редукционного типа и заменить синхронизатор.
- Если происходит самопроизвольное выключение передач во время движения, нужно подтянуть крепления, провести внешний осмотр фиксаторов и при необходимости заменить износившиеся механизмы.
- Если появилась течь в устройстве трансмиссии, следует произвести замену сальников, промыть сапуны, заменить износившиеся прокладки и подтянуть крепежные элементы.
- Если перестали включаться передачи в делителе, необходимо провести регулировку клапанов и промыть дроссель.
Коды ошибок
Электронная система управления — коды ошибок КамАЗа с двигателем Камминз (Евро-4):
Источник статьи: http://carsup.ru/novosti-avto/ne-opuskaetsya-kuzov-na-kamaze.html
Регулировка механизма подъема
Нужно периодически проверять состояние и правильность регулировки клапана, ограничивающего подъем платформы. Проверяется надежность крепления клапана к кронштейну поперечины надрамника. Винт регулировки должен иметь контргайку и быть застопорен. Не допустимо искривление штока в клапане, утечка масла из-под уплотнителя штока, а так же недопустимы течи по резьбе трубопроводов. При грамотно отрегулированном максимальном угле подъема камазовской платформы, её стопорные пальцы должны проходить свободно в отверстия, сделанные в кронштейнах надрамника. Не допустима эксплуатация самосвала с нарушением регулировки угла подъема кузова.

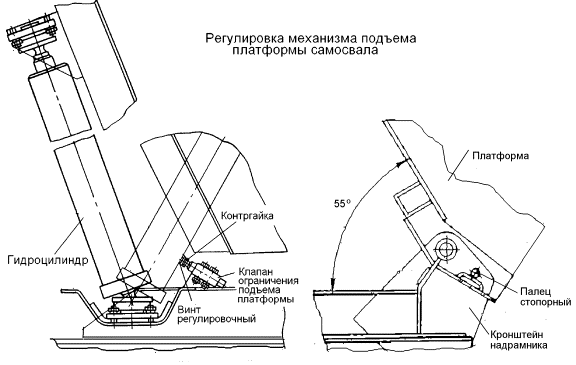

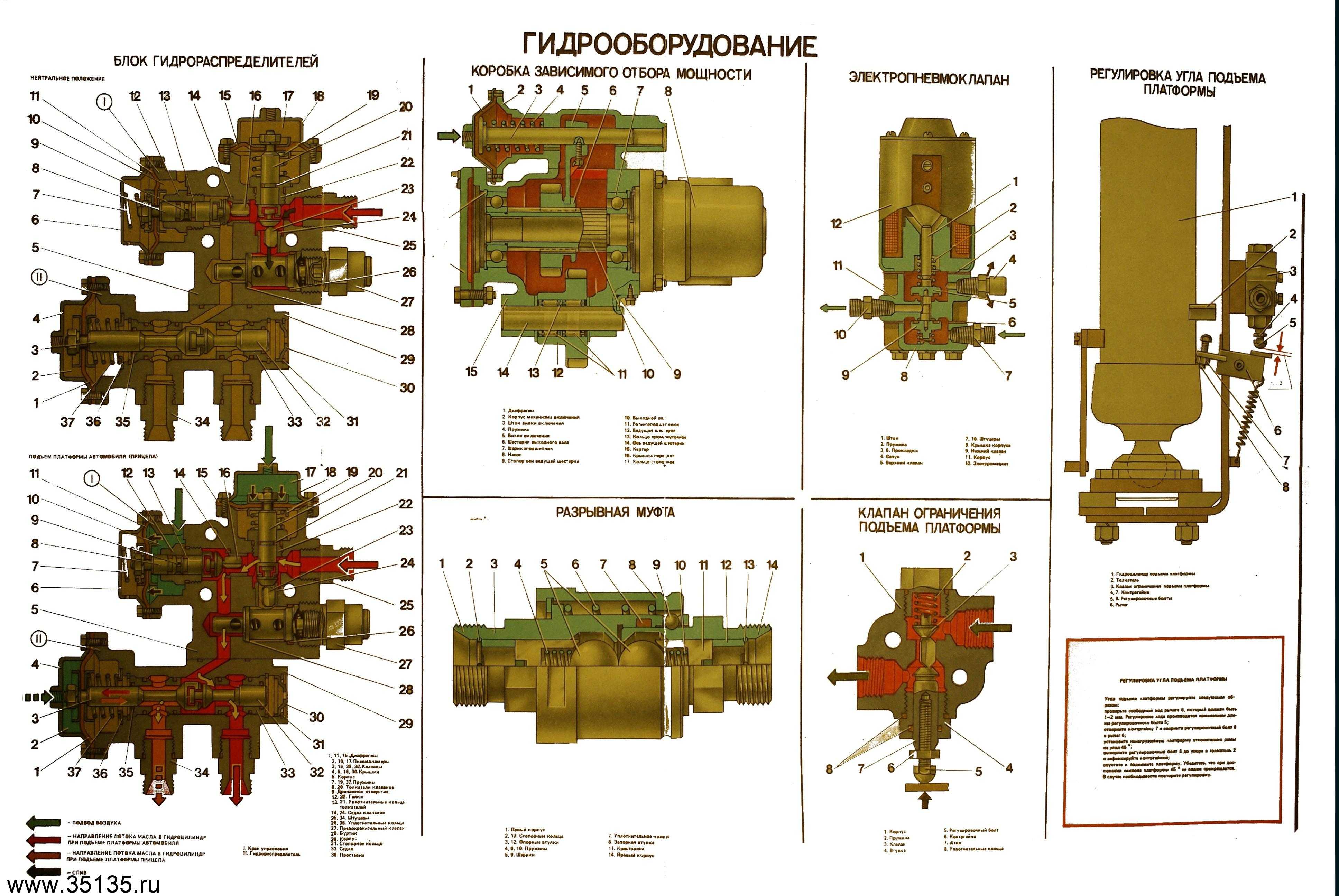

Схема подъемного механизма кузова и его регулировки
Чтобы отрегулировать угол подъема платформы самосвала, необходимо сначала отвернуть контргайку с регулировочного винта. Затем, нужно ввернуть до отказа регулировочный винт внутрь штока. Платформу поднимаете до положения, в котором её стопорные пальцы свободно войдут в отверстия на кронштейнах надрамника, в этом положении, застопорите платформу стопорящими пальцами. Выкрутите из штока клапана регулировочный винт до упора его в корпус гидравлического цилиндра и затем, застопорите контргайкой. После этого, растопыриваете платформу, опускаете её и снова поднимаете
Важно убедиться, что подъем останавливается, как только совпадают оси пальцев с отверстиями в кронштейнах надрамников. Если не поднимается кузов камаза, тогда своими руками проверьте, правильность ваших действий по подъему платформы, состояние гидравлических и пневматических магистралей, наличие и уровень масла в баке, исправность масляного и пневматического насоса и всех переключателей, а так же работу КОМ и наличие питания в сети
Преимущества нашей организации
Компания «КропКузов» специализируется на предоставлении нашим клиентам качественных запчастей, различных товаров и организации сервисной поддержки. Лучшие мастера Краснодара обеспечат точную диагностику, профилактические действия и, при необходимости, ремонт вышедших из строя механизмов. Обращаясь в нашу организацию, вы получаете следующее:
- Оперативная реакция менеджеров на каждую заявку или звонок.
- Высококвалифицированная помощь специалистов.
- Гарантия качества
- Рекомендации по правильному уходу за разными установками и деталями.
- Низкие цены на широкий спектр услуг.
Вы всегда можете ознакомиться с возможностями компании на официальном сайте kropkuzov.ru.
Включения насоса на камазе
Управление приводом насоса из насосного отсека автоцистерны АЦ-3,2-40/4(43253) модели 001-МС
Для управления насосом из насосного отсека необходимо:
Установить обороты двигателя соответствующие холостому ходу.
Включить стояночный тормоз.
Рычаг управления коробкой передач (П1) установить в нейтральное положение.

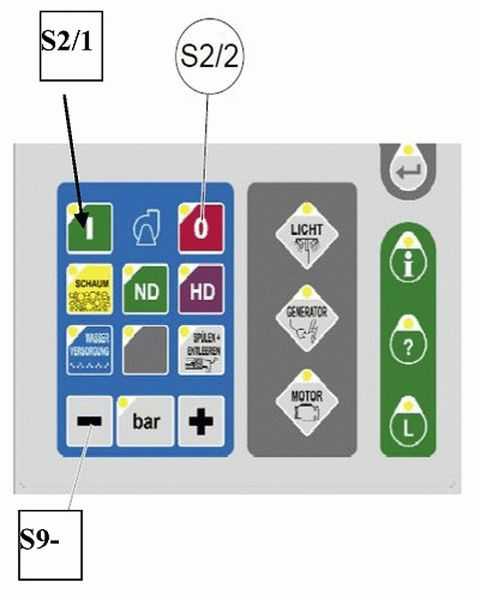

— Нажать выключатель (S2/1- включение КОМ- насоса):
При этом автоматически приводится в действие пневмопривод включения сцепление, срабатывает пневмопривод включения КОМ (насоса), КОМ включается, открывается клапан подачи воды из цистерны (J28).
Одновременно с этим на экране дисплея осуществляется визуальное сопровождение процесса включения привода насоса — см. изображение (118) и (119).
Для регулирования оборотов двигателя (насоса) необходимо:
-Нажимать на левую (S9-) или правую клавишу (S9+) тем самым, регулируя обороты двигателя и давление в насосе.
Контроль за оборотами насоса осуществляется по показаниям дисплея
При наличии неисправности, либо при невыполнении одного из необходимых для данного автоматического процесса условий, высвечивается предупреждающее указание; например, при недостаточном запасе сжатого воздуха — см. изображение (120).
Если в процессе эксплуатации снижается давление сжатого воздуха, раздаётся акустический сигнал и появляется визуальное предупреждение. Выключение КОМ (насоса) из насосного отсека
-Уменьшить обороты двигателя до оборотов холостого хода нажатием на выключатель (S9-).
— Нажать выключатель (S2/2- выключение КОМ).
• Сцепление автомобиля приводится в действие и КОМ выключается.
• Bсе без исключения электропневматические клапаны управления водопенными коммуникациями отключаются и переходят в исходное состояние. На дисплее по окончанию работы насосной установки появляется изображение (121) с указанием НАПОЛНИТЬ БАКИ ГАСЯЩИМ СРЕДСТВОМ, нажать клавишу ПРОМЫВКА+СЛИВ, т.е. выполнить операцию по промывки и слива остатков воды из водопенных коммуникаций. С помощью выключателя (S2/2) можно быстро отключить КОМ и привести исполнительные элементы системы управления водопенными коммуникациями в исходное состояние.
Перед включением КОМ соблюдайте указания руководства по эксплуатации производителя шасси! Последовательность действий должна быть непременно соблюдена!
При включенном КОМ число оборотов двигателя ограничивается максимальным числом оборотов насоса. Для включения КОМ давление в пневмосистеме автомобиля должно составлять 6 бар.
При длительном нахождении вблизи работающего насоса персонал обязан использовать защитные наушники.
Избегайте длительной работы насоса без воды (макс. 3 мин.)!
Вращение в сухую может повредить уплотнение вала насоса. КОНТРОЛЬ ЗА РАБОТОЙ ДВИГАТЕЛЯ ИЗ НАСОСНОГО ОТСЕКА.
Для контроля за текущими параметрами двигателя необходимо:
— нажать на выключатель (S325- вызов меню двигателя)
— на дисплее N7 появится изображение (137) на котором показаны:
• уровень запаса сжатого воздуха;
• температура охлаждающей жидкости;
ДОПОЛНИТЕЛЬНАЯ ТРАНСМИССИЯ ПРИВОДА ПОЖАРНОГО НАСОСА
Дополнительная трансмиссия служит для привода пожарного насоса и состоит: из КОМ (1), установленной на КП (2) автомобиля, карданных валов (3), промежуточного вала.
При эксплуатации автоцистерны необходимо следить за состоянием прокладок, сальников, проверять периодически крепление КОМ к картеру КП, фланцев карданных валов, а также уровень масла в КП по контрольной пробке
Подача топлива
Уже упоминалось, что система впрыска Common Rail использует многократную подачу дизтоплива в цилиндр за один рабочий цикл мотора. Всего применяется три вида впрыска – предварительный, основной и дополнительный.
Предварительный впрыск «подготавливает» среду. Небольшое количество топлива, впрыснутое чуть раньше, приводит к возрастанию давления и температуры в камере сгорания. В дальнейшем это обеспечивает легкое и плавное воспламенение основной части горючей смеси. Благодаря этому впрыску шумность работы дизельной силовой установки снижается.
При основном впрыске в камеру сгорания подается рабочая порция дизтоплива, которая и обеспечивает работу силовой установки.
Дополнительный впрыск происходит уже на цикле рабочего хода, после того, как смесь сгорела. В задачу этого впрыска входит увеличение температуры отработанных газов, обеспечивая сгорание частиц сажи в сажевом фильтре. Тем самым повышается экологичность выхлопа.
Интересно, что ЭБУ может регулировать многократный впрыск, подстраивая подачу под определенные условия работы силовой установки. К примеру, на холостом ходу предварительных впрысков топлива может быть два, чтобы обеспечить более лучшие условия для сгорания основной порции дизтоплива. При средней же нагрузке предварительно топливо подается только раз, а при максимальной подготовка уже не требуется.
Как видно, водитель на процесс работы системы Common Rail практически не влияет. Даже нажимая на педаль акселератора, он просто подает сигнал на ЭБУ, который затем обработается и учтется при формировании импульса на открытие форсунок. Вся работа системы питания полностью контролируется и регулируется электронной частью.
Источник
Функции крана управления и гидрораспределительного Необходимо
блока отметить, что на разных моделях также (а самосвалов тягачей) КАМАЗ можно встретить узла два, выполняющих примерно одинаковые функции:
• управления Кран; • Блок гидрораспределительный КАМАЗ.
Основные крана функции управления и гидрораспределительного блока одинаковы:
• подъемом Управление и опусканием самосвальной платформы; • Удерживание платформы самосвальной в любом произвольном положении; • Защита чрезмерного от системы повышения давления масла.
Но эти имеют узлы и одно существенное отличие: кран может управления работать в системе только с одним гидрораспределительный, гидроцилиндром блок — с двумя цилиндрами. Поэтому управления кран находит применение на автомобилях КАМАЗ, не для предназначенных работы с прицепной самосвальной платформой иным или гидравлическим оборудованием, а гидрораспределитель устанавливается на тягачи и самосвалы, рассчитанные на работу с прицепной самосвальной или платформой полуприцепами с гидравликой.
Однако кран гидрораспределительный и управления блок КАМАЗ не имеют принципиальных устройстве в отличий и заложенных в них принципах работы.
Управление платформой на КАМАЗ-5511
Чтобы включить КОМ на самосвале КАМАЗ5511, вам необходимо будет передвинуть рычажок на переключателе 6 в положение «Включено», для этого нажимаете на стопорную кнопку, которая расположена на корпусе этого переключателя. Сцепление, при этом, необходимо обязательно выключить. Загорится сигнальная лампа 5. А электроток через предохранитель 8 поступит к обмотке электромагнита на пневмоклапане 4.3, его сердечник переместится, и откроет клапан. При этом, воздух из ресивера станет поступать в полость пневматической камеры 3.3 КОМ, и , как только включится сцепление насос 10 (масляный) начинает работать.

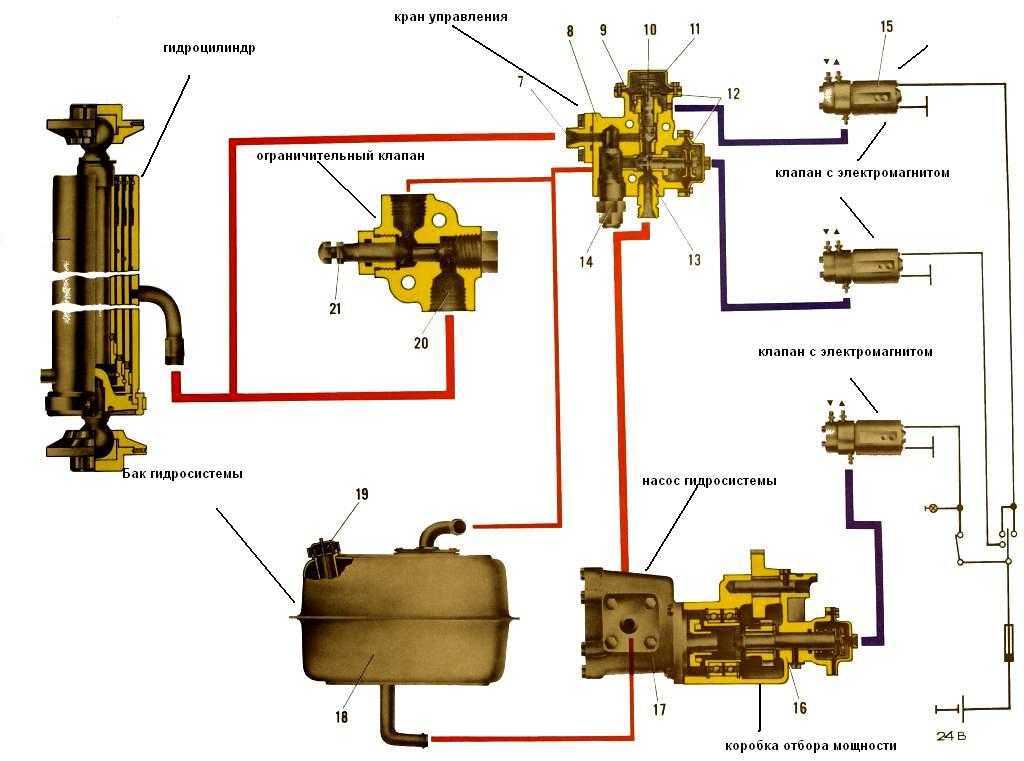

Из маслобака 12, масло через насос по трубопроводу поступит внутрь крана управления 2 и затем на слив, обратно в маслобак. Подобная циркуляция масла помогает его разогреть в холодное время, это улучшает условия функционирования гидравлической системы опрокидывающего механизма.
Инструкция, как поднять кузов камаз 5511
Чтобы поднять платформу самосвала 5511, вам необходимо кнопку переключателя 7 «Подъем», нажать в положение «Включено». От переключателя, электроток поступит к обмоткам электропневмоклапанов номер 4.1 и 4.2, их сердечники, переместившись, открывают эти клапаны. Из ресивера, воздух подается к пневмокамерам номер 3.1 и 3.2 на кране управления. Из крана управления, масло поступит через трубопроводы в гидроцилиндр 1. Под воздействием давления масла все звенья гидроцилиндра последовательно выдвинутся, производя тем самым подъем платформы. При подъеме платформы гидроцилиндр постепенно наклоняется, и когда угол подъема достигнет 60°, корпус гидроцилиндра нажмет на регулировочный винт в клапане ограничения подъема платформы, (на схеме внизу номер 13), масло через клапан пойдет на слив. При этом, подъем платформы прекратится.
Теперь вам понятно, как поднять амортизатор кузова, цена неправильной регулировки угла наклона – как минимум поломка гидроцилиндра.
Чтобы остановить платформу самосвала 5511 в её промежуточном положении, при подъеме либо опускании, необходимо клавишу переключателя «Подъем» либо «Опускание» перевести в положение «Выключено». Электропневмоклапаны при этом выключаются, воздух покидает рабочие полости диафрагменных камер номер 3.1 и 3.2. Магистраль гидравлического цилиндра закрывается, полость крана управления начинает сообщаться со сливной магистралью, масло идет на слив.
Чтобы опустить кузов самосвала, вам необходимо клавишу переключателя 7 перевести в положение «Включено» Ток поступит к обмотке клапана 4.1, его сердечник, переместившись, откроет клапан. Воздух поступит в пневмокамеру 3.1, в кране управления. Из гидроцилиндра, масло через кран пойдет на слив в бак. После полного опускания платформы, вам следует клавишу на переключателе 7 перевести в положение «Выключено». Рычажок на переключателе 6 тоже устанавливаете в нейтральном положении, при этом, одновременно выжимаете педаль сцепления. Масляный насос прекратит свою работу. Нужно отметить, что опустить кузов КАМАЗ-5511 можно и при работающем масляном насосе, и тогда, когда насос уже отключен.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Назначение гидрораспределительного КАМАЗ блока
Несколько десятилетий назад грузовые самосвалы-автомобили произвели настоящую революцию в деле сыпучих перевозки и иных грузов, не имеющих специальных разгрузке к требований. Раньше тот же песок или приходилось щебень разгружать из телеги или бортовой буквальном в платформы смысле слова лопатами, на что немало тратилось времени и сил нескольких рабочих. С самосвалов же появлением эта работа стала производиться в минуты считанные всего лишь одним человеком — Быстрая.
водителем разгрузка — главное преимущество самосвала, и оно реализовано на основе гидравлической системы, которая с телескопического помощью гидроцилиндра поднимает и опрокидывает самосвальную Устройство. платформу подъемное и опрокидывающее платформы в самосвалах впрочем (КАМАЗ, как и в других самосвалах) состоит из узлов следующих:
• Коробка отбора мощности; • Масляный Кран; • насос управления; • Многозвеньевой телескопический гидравлический Ограничительный; • цилиндр клапан; • Масляный бак.
данная Работает система просто. Коробка отбора соединена мощности с коробкой передач автомобиля, получая от достаточный нее для вращения масляного насоса момент крутящий. С помощью масляного насоса в системе необходимое создается давление, однако подача масла в цилиндр гидравлический осуществляется не напрямую от насоса, а через управления кран. Ограничительный клапан служит для ограничения автоматического подъема самосвальной платформы.
Сегодня самосвалы многие КАМАЗ могут работать совместно и с оснащенными, прицепами самосвальными платформами. Такие прицепы урезанный имеют вариант гидросистемы, которая состоит из цилиндра гидравлического и ограничительного клапана, а управление подачей производится масла с автомобиля. Эта функция реализуется с гидрораспределительного помощью блока, включенного в гидравлическую систему самосвала-автомобиля.
Порядок работы гидравлики КДМ
Забор рабочей жидкости гидронасосами осуществляется по маслопроводу из бака. Основным условием для нормальной работы гидросистемы является герметичность ее соединений и чистота заливаемого масла.
Бак прямоугольного сечения крепится между водительской кабиной и пескоразбрасывающим бункером (цистерной). На баке смонтированы фильтра: однолинейный, воздушный, гидрораспределители, сливной коллектор.
Система фильтрации
Линейный фильтрующий элемент очищает гидравлическое масло перед подачей в гидронасос. Масло подводится к крышке и по фасонному отверстию поступает в отстойник проходит через штору фильтроэлемента. Фильтр имеет форму цилиндра с наружной перфорированной обечайкой и внутренней трубой, между которыми расположена штора из фильтровальной бумаги. Крупные частицы загрязнений осаждаются в отстойнике, мелкие — задерживаются в фильтрующей шторе.
Для предохранения фильтроэлемента от повреждения при засорении фильтрующего элемента или запуске системы в холодное время от возрастания сопротивления установлен предохранительный клапан, который отрегулирован так, что при возрастании давления в фильтрующем элементе до 0,25 МПа (2,5 кгс/см2) начинает работу; при нагнетании напора до 0,3 МПа (3,0 кгс/см2) направляет масло в гидравлический бак, мимо фильтра.
Доливка гидравлического масла
Заправку бака осуществляется воронкой, вывернув фильтр воздушный. Масло перед заливкой профильтровать через фильтрующий материал
В днище бака имеется пробка слива масла, на стенке бака имеется маслоуказатель для контроля уровня масла.
Гидрозамки
В контур маслопроводов гидроцилиндров отвала поворотного и щетки межбазовой установлены гидрозамки по одному на гидроцилиндр. Гидрозамок в контуре гидроцилиндра подъема и опускания отвала городского установлен на гидроцилиндре, в контуре подъема и опускания щетки дорожной на специальном кронштейне возле гидроцилиндра.
Гидрозамок односторонний пропускает рабочую жидкость только в одном направлении, предохраняет щетку межбазовую и передний отвал КДМ от самопроизвольного опускания.
Гидрораспределитель
Трехсекционный гидрораспределитель состоит из клапанной секции, 3-х рабочих секций и управляющей секции. Клапанная секция с предохранительным клапаном, отрегулированным на давление 15 МПа, имеет два отверстия, одно для подвода масла из гидронасоса, другое для слива масла в сливной коллектор и далее в бак. Каждая рабочая секция имеет два вывода для подачи масла к исполнительным механизмам.
Согласно гидравлической схеме назначение выводов гидрораспределителя следующее:
| клапанная секция | Р – подвод масла от регулятора расхода Т – слив масла от гидрораспределителя в бак |
| первая секция | А1 — вращение гидровращателя транспортера Б1 — вращение щетки |
| вторая секция | А2 — подъем щетки Б2 — опускание щетки |
| третья секция | А3 – подъем отвала (закрывание шарового крана) Б3 – опускание скоростного отвала (открывание шарового крана) |
Для управления гидрораспределителем на панели управления водителя имеются тумблеры с обозначением включаемого механизма.
Регулятор расхода гидравлической жидкости
Для предохранения гидросистемы от превышения давления и возможности регулирования скорости вращения гидромоторов и гидровращателя установлены два регулятора расхода с предохранительным клапаном. Регуляторы расхода установлены на левой стенке гидробака. Предохранительный клапан системы привода транспортера и щетки дорожной регулируется на давление 16 МПа, а гидросистемы привода разбрасывателя — на давление 10 МПа.
Предохранительный клапан регулируется кручением валика. При кручении валика в одну сторону давление нагнетается, в другую — падает. После монтажа давления валик фиксируется контргайкой.
Гидропоток масла и, соответственно, скорость вращения гидромоторов и гидровращателя контролируется уменьшением или увеличением проходного отверстия. При выкручивании маховичка поток масла возрастает, при закручивании — падает.
Сливной коллектор
Сливной коллектор, представляющий собой трубу с приваренными штуцерами, закреплен на гидробаке. К сливному коллектору отводится масло от гидромоторов щетки межбазовой и разбрасывателя, от сливных секций регуляторов расхода и гидрораспределителя. Из сливного коллектора масло через фильтр поступает в бак.
Комбинированные дорожные машины (КДМ)
Комбинированные дорожные машины (КДМ) предназначены для всесезонного использования по содержанию городских дорог с асфальтовым и бетонным покрытием. В летний период машины используются с поливомоечным оборудованием для мойки и поливки дорожных покрытий, мойки прилотковой полосы и поливки зеленых насаждений. В зимний период машины используются с пескоразбрасывающим оборудованием для посыпки инертными материалами или антигололедными реагентами поверхности тротуаров и дорог, а также для очистки дорожного полотна от свежевыпавшего снега плужно-щеточным оборудованием. В состав оборудования входят: цистерна, кузов с транспортером и разбрасывающим диском, центробежный насос с коробкой отбора мощности, плуг с системой навески, щетка с гидравлическим приводом, гидросистема и электрооборудование.
Источник
Регулировка сцепления
- Регулировка свободного хода педали сцепного механизма. Для этого необходимо измерить свободный ход от центральной части пластины до самой педали. Зазор не должен превышать 12 мм. Если показатель выходит за пределы нормы, необходимо при помощи эксцентрикового пальца прижать педаль к верхнему упору и провернуть палец. Затем нужно закрутить контровую гайку и замерить полный ход.
- Отладка свободного хода. Для этого нужно сдвигать рукоятку вала вилки так, чтобы она перемещалась в направлении гайки сферической формы, которая распложена на пневматическом гидроусилителе руля.
- Отладка полного хода толкателя усилителя. Рекомендуется отжать педаль до упора и замерить зазор, который должен быть не менее 2,5 см. Также необходимо измерить уровень топливной жидкости в блоке цилиндров.
- Устранить негерметичность в системе и настроить датчик педали сцепления.
- Запустить двигатель и проверить работоспособность сцепного механизма.
Принцип работы
Механизм, поднимающий платформу, гидравлический. Он состоит из коробки для отбора мощности (сокращенно КОМ), насоса масляного, гидрораспределителя, гидроцилиндра, клапана, который ограничивает подъем платформы, пневматического блока, бака масляного с фильтром и целой системы гидро и пневмо проводов.
Чтобы включить гидравлические системы опрокидывающего платформу механизма нужно включить сцепление, затем включить электромагнит «А» на пневмоблоке (смотрите на схему узлов механизма чуть выше), который управляет коробкой для отбора мощности. Воздух, при этом, поступает на пневмоцилиндр 4, включающий КОМ 3. Как только включается сцепление — насос масла начинает работу, из бака 1 масло поступает к гидро распределителю 7, от него идет на слив.
Чтобы поднять платформу нужно включить электромагнит «Б», который управляет секцией гидрораспределителя. Из пневматической системы, воздух поступает к пневматическому цилиндру 6 на гидрораспределителе 7 и смещает в левое крайнее положение его золотник. При этом сливная полость в гидрораспределителе перекрывается, а напорная соединяется с магистралью гидравлического цилиндра 10. При опасном повышении давления внутри напорной магистрали должен сработать предохранительный клапан 11.
Чтобы прекратить подъем платформы необходимо будет отключить электромагнит «Б», который управляет секцией гидравлического распределителя. При этом, полость пневматического цилиндра гидрораспределителя соединится с атмосферой, а пружина возвратит золотник в его нейтральное положение. Перекрывается магистраль гидроцилиндра, и платформа останавливается в её поднятом состоянии. Нагнетательная полость гидравлического цилиндра, при этом, соединяется со сливом, а масло, идущее от работающего насоса, сливается в маслобак.
Чтобы опустить платформу, надо включить электромагнит «В». Тогда воздух из пневматической системы поступает в другую полость пневматического цилиндра гидрораспределителя и смещает его золотник в правое крайнее положение, при этом магистраль гидроцилиндра соединяется со сливом, платформа начинает опускаться. Как только окончится опускание платформы, нужно отключить электромагниты (все без исключения), а рукоятки пневмораспределителя надо установить в его исходное положение. А при отключении КОМ необходимо отключить сцепление снова.
