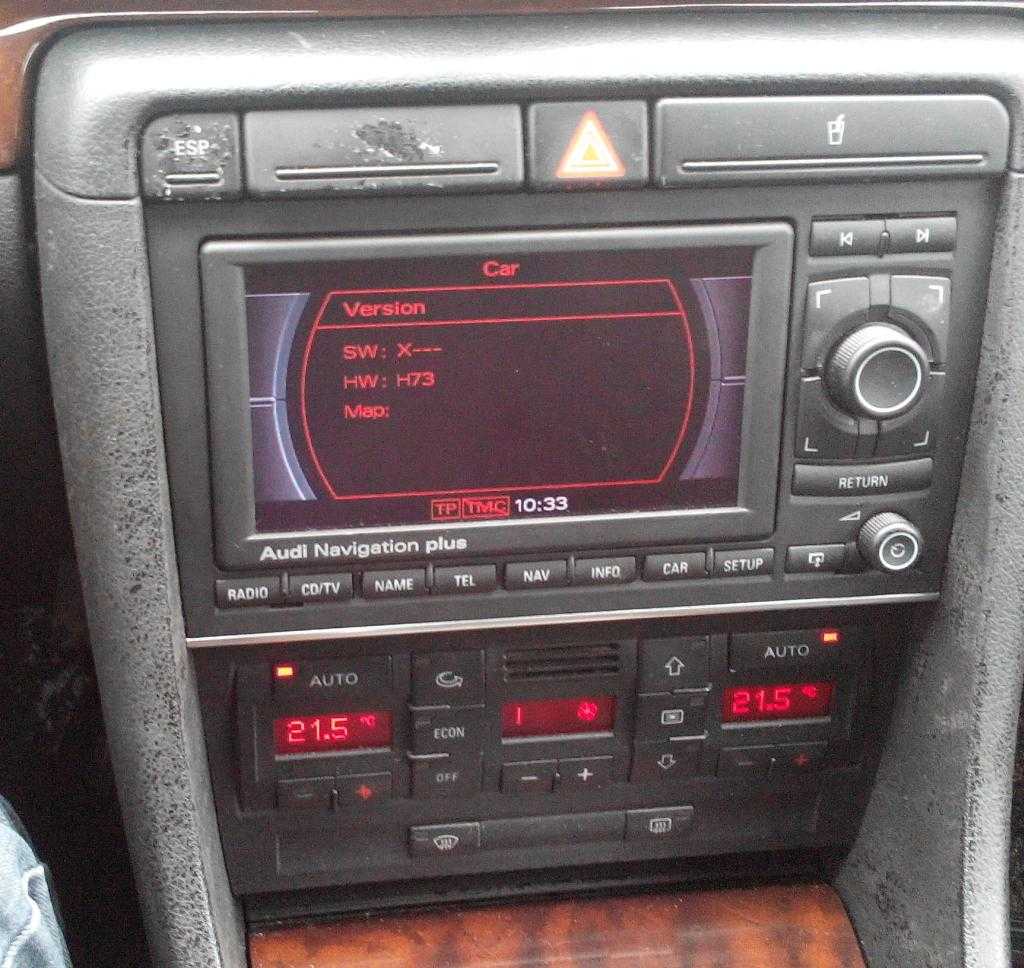

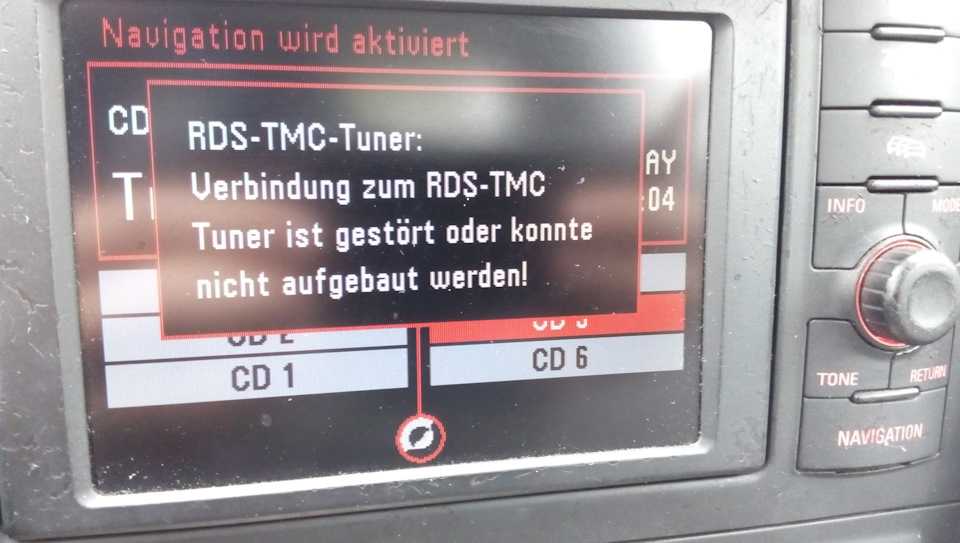

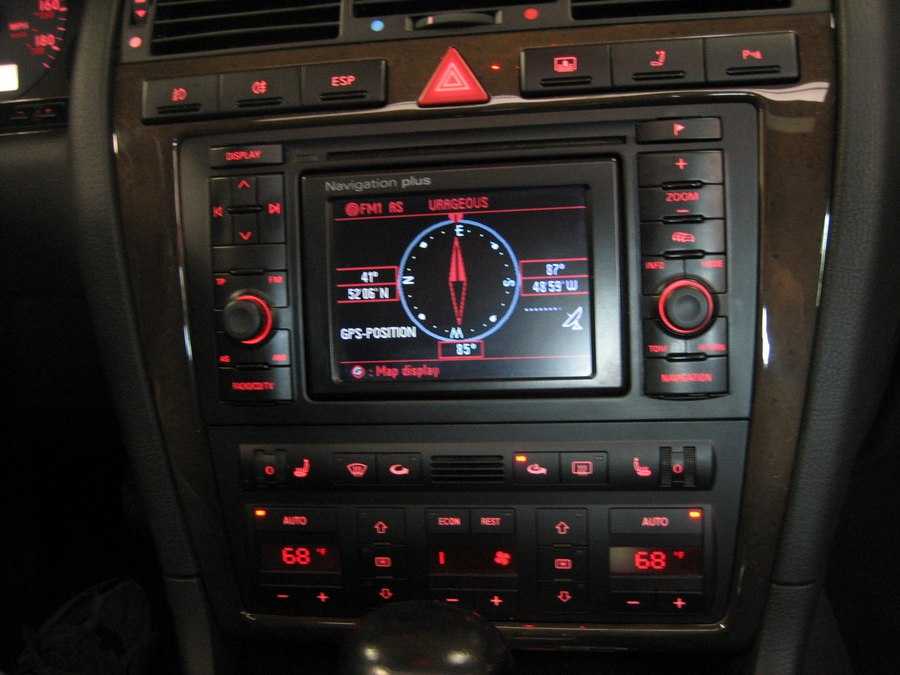

Как снять магнитолу ауди а6 c5 navigation plus

Схема подключение автомагнитолы в Audi и установка своими руками

Схема подключение автомагнитолы в Audi практически не отличается от других вариантов соединения головного устройства в авто. Схема подключения автомагнитолы Audi будет рассмотрена нами подробно, приведена инструкция по установке.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

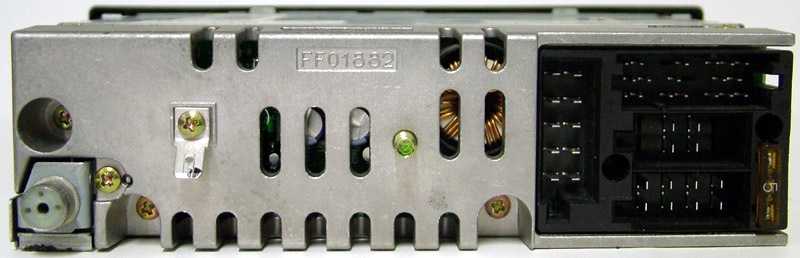

Распиновка

Что касается распиновки, то она выглядит следующим образом:

• На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
• На 5 идет провод усилителя;
• Антенна или подсветка на 6;
• На 7 постоянное питание;
• На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

• 5/6 разъемы – это фронт/правый;
• 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

• Разъемы 1/2 – тыловая акустика;
• В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
• 4/5 – фронтальная акустика;
• 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

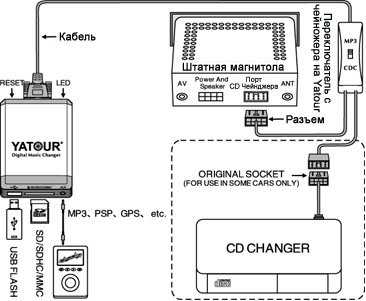

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

• Включаем автомагнитолу;
• На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
• Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
• Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

• После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
• Магнитола должна включиться.

Audi chorus автомагнитола

Установка

Панели некоторых штатных автомагнитол Ауди немного шире посадочного места. Конечно, в случае со штатными устройствами такого быть не должно, но ситуация такая наблюдается. Немного доработки и все, сядет как родная.

Демонтаж центральной панели

• Для этого сначала демонтируем центральные дефлекторы печки с помощью плоской отвертки;
• Затем вытаскиваем крутилку скорости вращения вентилятора печки, захватив плоскогубцами и потянув на себя;
• Теперь откручиваем накладку регулятора, осуществляющего контроль свежего и теплого воздуха;
• Снимаем все кнопки по центру, подковырнув аккуратно отверткой;
• Выворачиваем 10 саморезов, находящихся за дефлекторами печки.

Автомагнитола audi chorus

Непосредственно доработка

Переднюю часть рамки надо отпилить немного;

Отпиливаем переднюю часть рамки

Само головное устройство тоже надо укоротить.

• Передняя панель магнитолы отсоединяется;
• Боковые крепления вынимаются;
• Вытаскивается рамка;

Доработка автомагнитолы Ауди

Панелька разбирается на свои составляющие;

• Надо подпилить напильником металлические крепления с боков;
• Той же участи подвергнуть плату по бокам, но используя уже не напильник, а мелкую шкурку (это делается очень аккуратно);
• К панели прикручиваем боковые панели, убирая с каждого края по 2-3 мм;
• Собираем все обратно.

Плюсы и минусы приведенной схемы подключения и установки

Звучание остается на прежнем уровне, а доработка автомагнитолы, дает гармонию с дизайном и общим интерьером.	Некоторая сложность осуществления на практике для новичков
Использование адаптера дает возможность слушать музыкальные композиции с флешек USB и карточек.	Изменение конструкции автомагнитолы, что скажется на гарантии (хотя такие штатные автомагнитолы без USB сегодня с гарантией не продаются. Их можно купить только с рук).
Можно включать/выключать головное устройство не только кнопкой, но и через замок зажигания, поворотом ключа.

Автомагнитола для audi a3

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

• На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
• На 5 идет провод усилителя;
• Антенна или подсветка на 6;
• На 7 постоянное питание;
• На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

• 5/6 разъемы – это фронт/правый;
• 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

• Разъемы 1/2 – тыловая акустика;
• В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
• 4/5 – фронтальная акустика;
• 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

• Включаем автомагнитолу;
• На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
• Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
• Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

• После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
• Магнитола должна включиться.

Audi chorus автомагнитола

Переходная рамка Audi A6 (C5) Ауди А6 Incar RAU6-05

Переходная рамка Audi A6 (C5) номер RAU6-05 подходит для установки 2-диновой магнитолы в автомобили Ауди А6 2001-2005 годов выпуска.

Замена старого радио на более современный аппарат, понимающий новые форматы и оснащенный модулем Блютуз, проблема с которой рано или поздно сталкивается любой владелец автомобиля выпуска первого десятилетия XXI века.

Не очень то удобно пользоваться одним радио, а что касается громкой связи, то это уже давно обязательная утвержденная законом норма. К сожалению, высота штатной магнитолы не позволяет установить большой мультимедийный аппарат, хотя для такого случая можно воспользоваться моделью с выездным экраном.

Сам процесс замены автомагнитолы не займет у вас много времени. Штатная магнитола довольно легко снимается, новая устанавливается на ее место и фиксируется при помощи рамки. Единственный важный момент – подключение магнитолы к бортовой сети и подключение штатной антенны к ресиверу.

Если не подготовиться заранее, то могут возникнуть проблемы, потому что штатная разводка Audi имеет специфичный разъем, присущий только автомобилям этой марки. Для решения этого вопроса достаточно приобрести дополнительно антенный ISO переходник Audi и Адаптер рулевого управления для А/М с CAN-шиной.

Теперь процесс подключения займет считанные секунды.

Приобретая этот переходник, вы можете быть уверены, что он идеально подходит в штатное место, полностью компенсируя щели, остающиеся послу установки головного устройства стандарта 2 DIN.

Цвет и текстура рамки идеально соответствуют оригинальному цвету и типу пластика панели автомобиля. Материалом для изготовления рамки мы выбрали высококачественный ABS пластик, который прослужит вам долгие годы, не растрескается, не погнется, не выцветет.

Простота установки новой магнитолы не требует специальных навыков, но при наличии дополнительных аксессуаров (см. выше).

Совет

Переходная рамка для автомобилей Audi A6 (C5) позволит вам без особых усилий заменить заводское штатное головное устройство на современный мультимедиа аппарат стандартного 2 DIN размера. Переходник имеет цвет и фактуру пластика идентичную оригинальной.

Дополнительная информация

Переходная рамка для установки магнитолы 2din взамен оригинальной штатной в автомобили :

Audi A6 C5 (4B Facelift) выпуск 05/2001 – 04/2004 sedan Audi A6 C5 (4B Facelift) выпуск 05/2001 – 03/2005 station wagon

Параметры устанавливаемой магнитолы:Габариты корпуса магнитолы до (ширина х высота) 180 х 100 ммГабариты лицевой панели магнитолы (часть магнитолы, которая вставляется в рамку)до (ширина х высота) 173х98 мм с использованием вставки (идет в комплекте с рамкой)

до (ширина х высота) 178х102 мм без использованием вставки

Переходные рамки Incar сделаны их высококачественного ABS пластика и производитель гарантирует долгую и безупречную службу изделия.

Обратите внимание

На нашем сайте вы найдете наиболее полную информации по продукции INCAR: переходные рамки, штатные магнитолы, камеры заднего вида, видеорегистраторы, ISO-переходники и другие аксессуары.

Также последнюю информацию о новинках и многое другое. В нашем магазине продается только сертифицированный товар обеспеченный годовой гарантией.

На какие функции можно рассчитывать при установке фирменной аудиосистемы?

Для начала давайте разберемся, что такое магнитола Audi А6 С5. Это аудиосистема, которая не только адаптирована под возможности марки автомобиля, но и разработана сугубо под его стандарты (несмотря на 1997-2004 год выпуска) с применением новых возможностей.

К ним относятся (в том числе, для С4 и С5):

• Возможность проигрывания различных музыкальных форматов с носителя;
• Навигация (GPS);
• Беспроводное подключение к другим устройствам (Bluetooth);
• Видеокамеры заднего вида и регистратора;
• Инсталляция медиапарктроников, датчиков давления шин и других устройств, существенно улучшающих качество или безопасность вождения;
• Наличие 3G/Wi-Fi модуля;
• Подключение через мобильную сеть к Интернету и получение сигнала TV.

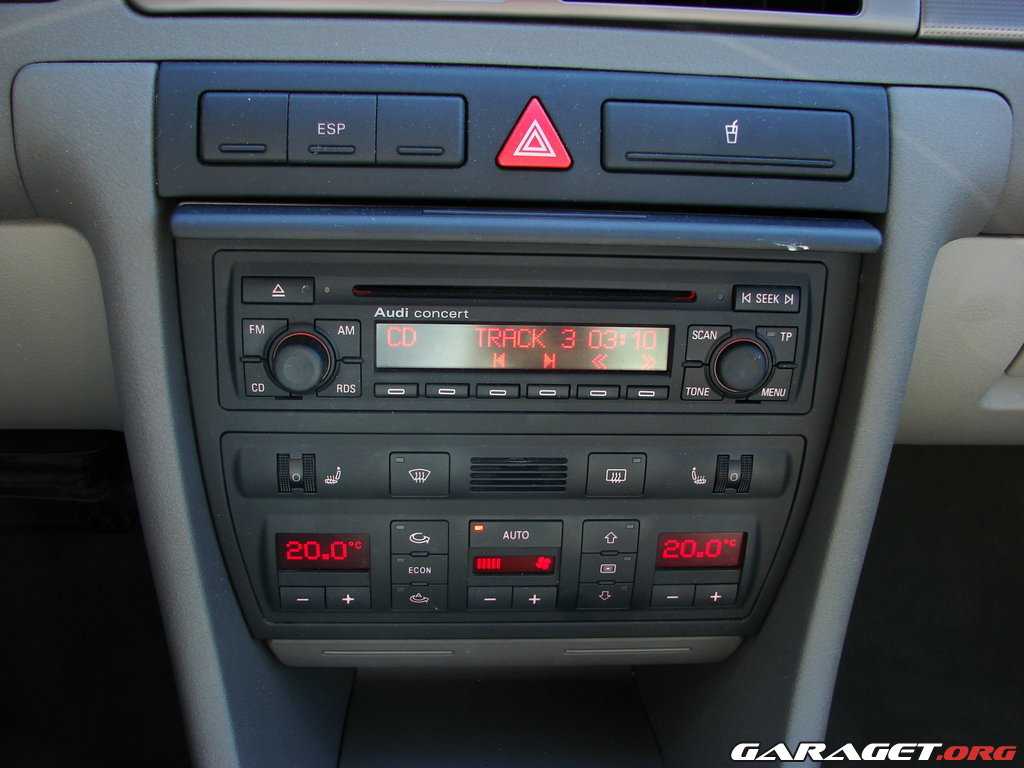

Штатная магнитола Audi А6 С5

Иными словами, под фирменной аудиосистемой подразумевается устройство мультимедиа со всем набором вполне современных функций. В данном случае можно рассчитывать и на ставшее доступным расширение функциональности, например, на установку датчиков, видеокамер, сенсорных дисплеев и других элементов современной комфортной езды. Штатная магнитола Audi А6 С5 становится полноценным головным устройством, управляющим дополнительными опциями и поддерживающим мобильное подключение.

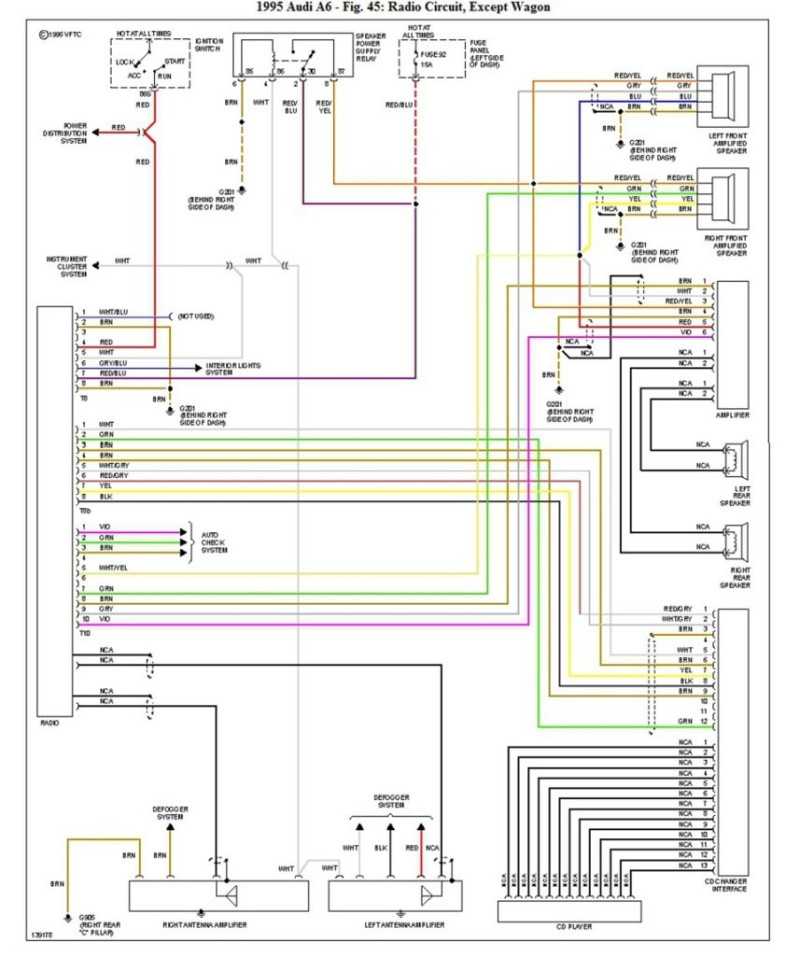

Схема подключения магнитолы ауди а6 с5

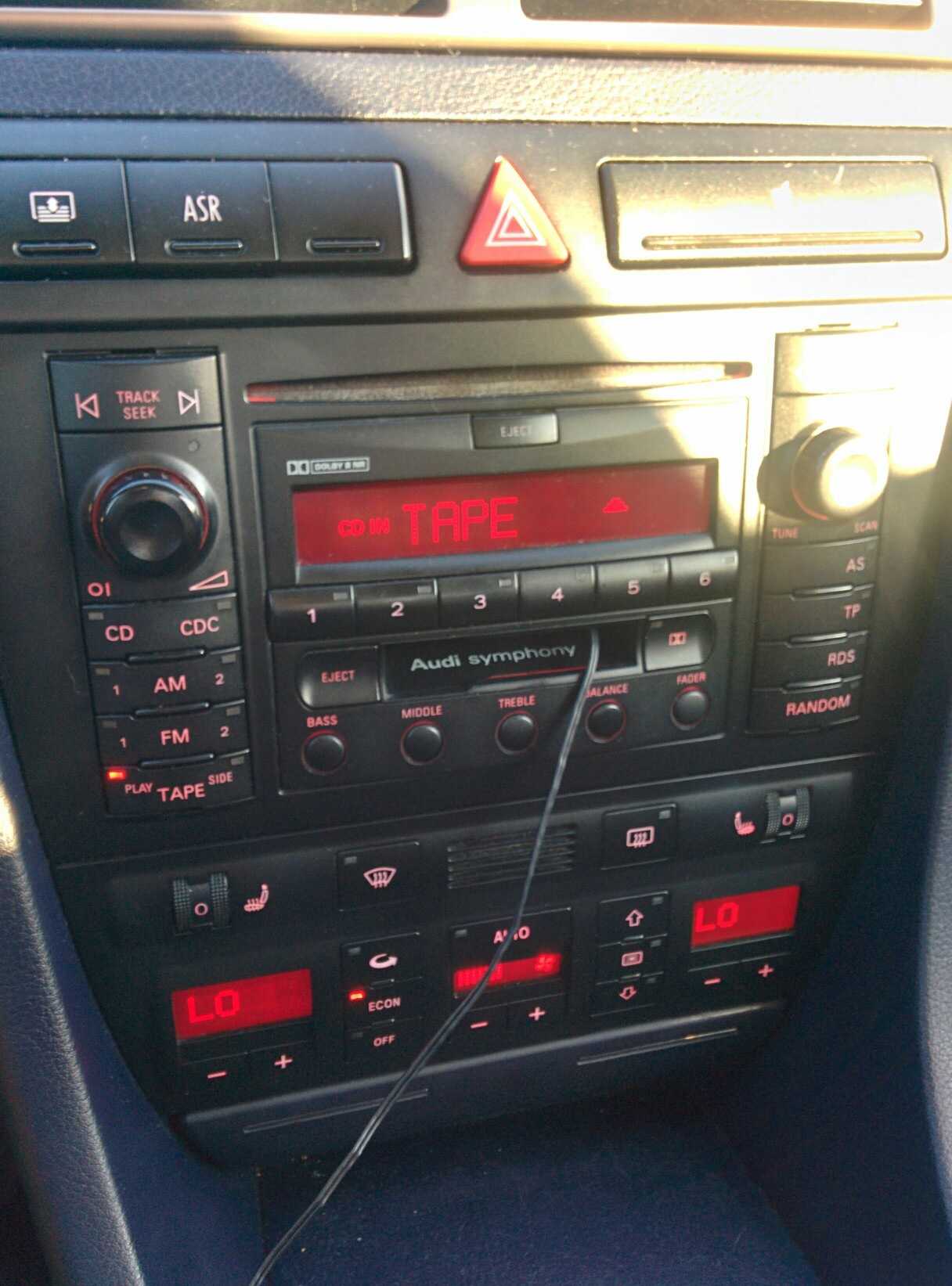

Так как авто достался с нерабочей магнитолой, а именно с нерабочим регулятором громкости (или совсем тихо, или капец как громко) было решено её ремонтировать дабы не хотелось нарушать дизайн и общую стилистику интерьера авто.

Но озадачившись этой проблемой и перечитав опять же тучу форумов понял что дело это довольно дорогостоящее и никаких гарантий что впаяют нормальную микросхему с рабочим (долгоживущим) дампом нет. Дело всё в том что производители ауди (да пусть объикаются они) сделали счётчик на количество кручений данной ручки… и причём счётчик стоит только на уровень громкости. В режимах баланс, фэйдер, ВЧ, НЧ этот же регулятор работает отменно, на стоит им попробовать порегулировать громкость и он не работает. Вот такую свинью подложили VAG-овцы нам.

Ну чтож. менять этот кассетный хлам без сожаления и точка!Магнитолу выбирал самую бюджетную и по отзывам людей её купивших самую нормальную, к тому же подсветка кнопок подходила под аудюшную. Диски так же не хотелось пользовать потому как нужно их записывать и покупать болванки и хранить их в бардачке, а там как всегда хаос из за них и от этого хотелось уйти… по сему мне было достаточно USB порта. В итоге выбор пал как раз на Pioneer mvh-150ui

так же нам понадобятся переходная рамка и переходник для антенны с усилителем, а так же 2 RCA разъёма, 5 клеммы-папа, термоусадка и провод.

Для начала необходимо изготовить шнур для подключения штатного усилителя и сабвуфера (выполнены в едином корпусе и находятся в нише заднего правого крыла), так же колонок в задних дверях так как они питаются от усилителя а не напрямую от ГУ как передние колонки. Обе массы с каждого тюльпана соединяем вместе, , а плюсы от каждого сами по себе, итог она выходе имеем 3 контакта.Также на необходимо на пучке проводов идущей с магнитолой обжать 2 клеммы на голубом проводе, он обычно управляет питанием усилителя или антенны. Нам как раз нужно и то и другое.

1. Вытаскиваем при помощи ключиков старую магнитолу и отсоединяем от неё все разъёмы

2. Оставшиеся Евро-ISO разёмы на автомобиле вставляем в переходный кабель от магнитолы… ошибиться не получится так как у каждого разъёма есть так называемый»ключ», и так вставляем разъём питания магнитолы и подключаем передние динамики.

3. Далее подключаем штатную антенну к нашему переходнику и второй конец его вставляем в магнитолу. также один из обжатых голубых проводов подключаем к переходнику антенны, это будет её питание.

4. Затем подключаем наш изготовленный провод с тюльпанами и питание усилителя согласно распиновке на самой магнитоле, а именно вот так:

5. включаем магнитолу, проверяем все режимы работы, если всё работает отлично то аккуратно устанавливаем до конца магнитолу, но прежде необходимо закрепить боковые переходные рамки.

В итоге получаем такой вид:

Влешки больших объёмов читает в лёт! Радио ловит супер! Звук отличный! Эстетически мне нравится по крайней мере…

Схема подключение автомагнитолы в Audi

Схема подключение автомагнитолы в Audi практически не отличается от других вариантов соединения головного устройства в авто. Схема подключения автомагнитолы Audi будет рассмотрена нами подробно, приведена инструкция по установке.

Audio Chorus

Модель Chorus – однодиновая магнитола, которая также может быть установлена на автомобили Audi A6. Данные устройства имеют стандартный набор возможностей для классической аудиосистемы, но отличаются от многих других азиатских версий запасом надежности.

Магнитола Audio Chorus

Однако при ее подключении нередко возникают сложности, и плохо регулируется звук, так что стоит дополнительно проконсультироваться у специалистов по покупке конкретного аудиоустройства. Дело в том, что одна из серий имела заводские дефекты, по этой причине впоследствии модель была снята с производства.

Этапы снятия магнитолы в автомобиле Audi со съемным механизмом

При снятии магнитолы со съемным механизмом нужно выполнить ряд последовательных этапов. Выполним следующие действия по указанному порядку:

• Прежде чем выполнять действия связанные с электропроводкой обязательно нужно выключить зажигание автомобиля, отключить автомагнитолу. Чтобы не произошел сбой настроек, то отключите минусовый провод от аккумулятора;
• Снять панель крышки экрана, как показано на фото;
• Раскручиваем все ручки, декоративные элементы, которые располагаются на панели и под ней;
• Далее с помощью отвертки откручиваем пружины и снимаем панель магнитолы, как показано на следующем фото. В итоге фиксирующие пружины должны находиться сверху;
• После отворачиваются винты, и снимается крепеж и как мы видим магнитола аккуратно выходит из панели приборов.
• Обязательно не забыть отсоединить динамики и подсоединенные антенны во избежание повреждения провода.
• Следом нужно вынуть звуковую коробку.

Audi A6 2.7 BiTurbo Quattro › Бортжурнал › FAQ Подключение штатного усилитиля к нештатной «голове»…

Итак, многие наверное сталкиваются с проблемой малого функционала штатной магнитолы и задумываются о замене на другую нештатную магнитолу. Тут у многих появляется вопрос, как заставить работать штатный усилитель.

Многие с этой проблемой едут к установщикам, которые за минутную работу берут кучу денег, короче говоря зарабатывают на не понимании владельца.

Особенно страдают владельцы аудиосистем BOSE, как все наверное знают у BOSE усилитель питает все динамики, как передние так и задние, у простых систем, только задние динамики.

Если честно, всё настолько просто, что даже смешно. Я сталкиваюсь с этим не в первый раз, и кину вам схему подключения.

Как видно по схеме, всё что надо сделать, так это лишь взять четыре тюльпана (2 для простой акустики) и подключить их к проводке усилителя и засунуть в линейные выходы нештатной магнитолы. А так же подать питание на управляющий провод усилителя на магнитоле! И будем вам счастье!

PS При этой схеме будет работать ВСЁ — включая сабвуфер!

Удачи вам АУДИВОДЫ!

Меры предосторожности

Рассмотрев этапы снятия механизма, а так же изучив список основных инструментов, которые понадобятся при выполнении процедуры, обратим внимание на меры осторожности. При выполнении снятия штатной магнитолы нужно соблюдать определенные меры безопасности, а именно:

Плюсы самостоятельного снятия магнитолы:

Плюсы самостоятельного снятия магнитолы:

Плюсы самостоятельного снятия магнитолы:

• Вы будете знать расположение проводов, и в случае поломки сможете с легкостью заменить нужную деталь;
• Экономия денежных средств;
• Экономия времени на поездки в автосалон.

Таким образом, как мы видим процесс снятия магнитолы в автомобилях Audi достаточно легкий процесс, который не требует больших усилий. Не смотря на то, что современные авто звуковые системы усовершенствуются с каждым годом, механизм снятие остается достаточно простой и занимает минимум времени, достаточно просто ознакомится с инструкцией по эксплуатации. Что касается процесса подключения аудиосистемы, то этот процесс займет больше вашего времени и сил, но об этом мы с вами уже поговорим в следующий раз.

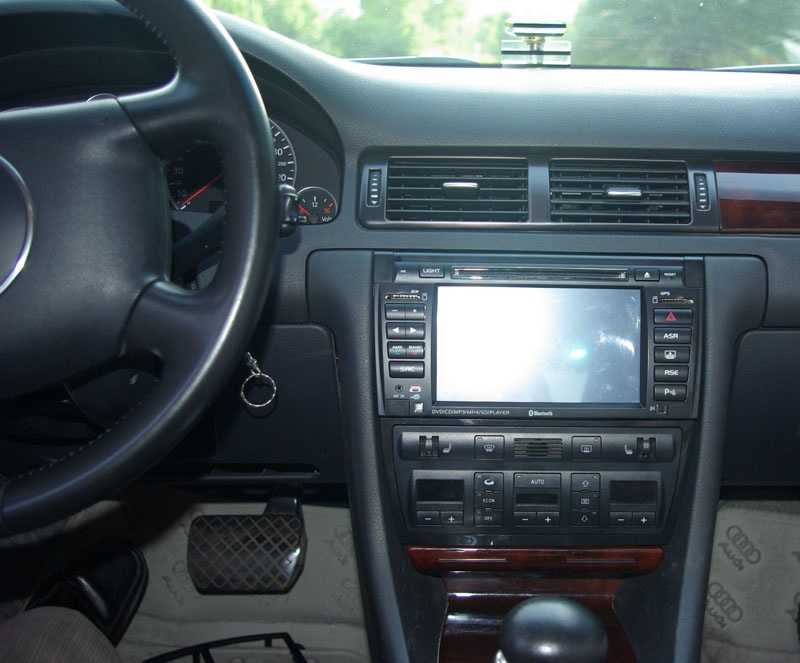

Замена Штатной Магнитолы На Audi А6 С5

Audi a6 магнитола у нас появилось место в которое можно монтировать большую магнитолу 2 Din. Следующим шагом нам нужно было закрепить к основной рамке блок климат контроля, он был закреплен с помощью хитрих скоб и креплений с помощью болтов.

Крепления должны быть плотными так чтоб при нажатии на кнопки климата он не двигался.

Климат был audi a6 магнитола на нужное расстояние, чтоб влезла переходная рамка, это так примерка по зазорам: Климат как видите стал немножко с зазорами, но в дальнейшем это мы исправили. К основной рамке мы закрепили большую шахту под мультимедийную магнитолу, чтоб она могла смело демонтироваться.
