Рулевая колонка chevrolet niva / ваз 2123 с 2001 года

Снятие и установка рулевого механизма Niva Chevrolet

Рулевой механизм снимают для ремонта (рекомендуем ремонтировать механизм в специализированной мастерской) или замены.

Рулевой механизм установлен на левом лонжероне с его внутренней стороны и закреплен на лонжероне кузова тремя болтами, вставленными с внутренней стороны.

Вам потребуются: ключи «на 17», «на 19», отвертка.

Устанавливаем автомобиль на подъемник или смотровую канаву

Вынимаем болт крепления наконечника нижнего карданного шарнира промежуточного вала рулевого управления к валу винта рулевого механизма (смотрим статью – Как снять рулевую колонку ВАЗ-2123)

Вывешиваем переднюю, часть автомобиля и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы средней и боковой тяг (статья – Замена рулевых тяг Niva Chevrolet), и отводим боковую тягу вниз

Головкой на 19 откручиваем болт-штуцер крепления наконечника шланга высокого давления

И вынимаем болт-штуцер

Наконечник уплотнен с двух сторон медными шайбами

Головкой на 22 с удлинителем откручиваем болт-штуцер крепления наконечника шланга подвода жидкости к радиатору

И вынимаем болт-штуцер

Соединение уплотнено медными шайбами

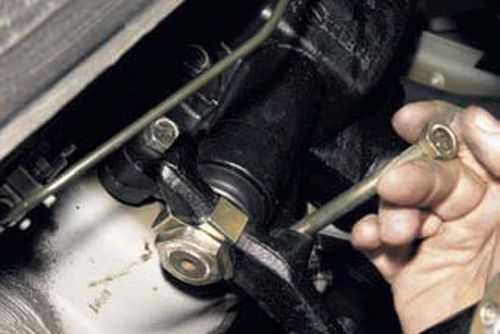

Головкой на 17 откручиваем гайку болта крепления картера рулевого механизма к левому лонжерону

Удерживая болт от проворачивания ключом на 17

Таким же образом и вынимаем два других болта крепления картера рулевого механизма

На каждом болте между лонжероном и корпусом рулевого механизма установлено по одной шайбе (нужно обязательно ставить шайбы, иначе лонжерон в этом месте может треснуть или перетереться)

Приподнимая рулевой механизм, выводим шаровой палец средней рулевой тяги из отверстия в сошке и снимаем рулевой механизм

В отверстие, расположенное в щитке передка, через которое проходит вал винта, вставлен резиновый уплотнитель

Устанавливаем рулевой механизм в обратном порядке, не затягивая полностью гайки болтов крепления картера.

Крепим среднюю и боковую рулевые тяги к сошке, а вал винта рулевого механизма – к промежуточному валу рулевого управления.

Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора.

При этом проверяем самоустановку узлов рулевого управления на штатных местах

Затягиваем гайки болтов крепления рулевого механизма

Моменты затяжки крепежа:

– гайка болта крепления картера рулевого механизма 33,3-41,2 Нм;

– гайка шарового пальца тяг рулевого привода 42,1-63 Нм;

Принцип действия

При повороте рулевого колеса вращение через верхний и промежуточный валы передается валу червяка, являющегося частью редуктора. При этом червяк входит в зацепление с роликом, расположенным на валу сошки. Таким образом, происходит передача вращения с рулевого колеса на вал сошки с передаточным числом редуктора 16,4.

В свою очередь, сошка приводит в движение левую боковую и правую боковую (посредством средней) тяги. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг. Боковые тяги обеспечивают движение поворотных рычагов, соединенных с поворотными кулаками. Последние соединены с шаровой опорой и шаровым шарниром подвески колес.

На боковой тяге устанавливается разрезная регулировочная муфта, предназначенная для изменения длины тяги при регулировании схождения колес.

Закрепление рулевого механизма предусмотрено на левом ланжероне. На правом размещается кронштейн маятникового рычага.

Как снять крышку рулевой колонки Chevrolet Impala

от Carl Pruit

Иногда вам может потребоваться доступ к внутренней части рулевой колонки вашего Chevrolet Impala, чтобы проверить, нет ли отсоединенного провода или короткого замыкания в проводке. У Impala есть легкодоступная крышка на нижней стороне колонки, которая крепится несколькими винтами Torx. Вы можете снять крышку самостоятельно через несколько минут, чтобы не приходить к механику.

Шаг 1

Перед снятием крышки рулевой колонки отсоедините отрицательный провод аккумуляторной батареи Chevrolet Impala от аккумуляторной стойки с помощью гаечного ключа.

Шаг 3

Удалите винты Torx, которые удерживают крышку на месте, с помощью отвертки Torx.

Снимите крышку рулевой колонки Chevrolet Impala.

Для просмотра онлайн кликните на видео ⤵

снятие руля шнива аэрбэг Подробнее

Замена рулевого колеса шевролет нива. Подробнее

Руль на шеви ниву. Подробнее

Как снять руль у Нивы. Подробнее

ПЕРЕТЯЖКА РУЛЯ НА ШЕВРОЛЕ НИВА | УНИВЕРСАЛЬНАЯ ОПЛЁТКА С АЛИЭКСПРЕСС ЗА 2$ Подробнее

Реставрация и перетяжка руля Нива шевролет Подробнее

НИВА. ВАЗ. Как снять и переставить руль ровно. Самый лучший способ переустановки руля на НИВЕ ВАЗ Подробнее

Перетяжка руля, дефлекторы, и подлокотник Шевроле Нива Подробнее

ШОК. ЧТО Я НАШЁЛ ДЛЯ ШЕВРОЛЕ НИВА (CHEVROLET NIVA) НА АЛИЭКСПРЕСС КОНКУРС Подробнее

Снимаем airbag Нива Шевроле. Подробнее

Chevrolet Niva 4х4 Шевроле Нива 2016 года Замена переднего бампера Подробнее

Установка удобного руля в ВАЗ 2131 (НИВА LADA4x4). Подробнее

Шатается руль ваз 2123 Подробнее

Нива 21213 Снимаем рулевое колесо Подробнее

CHEVROLET NIVA замена радиатора охлаждения двс (с кондиционером ) Подробнее

Регулировка руля Chevrolet – Niva Подробнее

Как снять руль airbag с Chevrolet trailblazer Подробнее

Обзор Оплетки на рулевое колесо и ОЧÉЧНИКА на шевроле нива! Подробнее

Усиленные

Штатный комплект рулевых тяг Нива Шевроле является не достаточно крепким, так автомобиль как правило используется преимущественно по бездорожью. Поэтому были разработан усиленный вариант, которые обладают следующими преимуществами:

1. Большой срок службы
2. Имеется защитное резьбовое соединение благодаря которому в течение долгого времени можно регулировать развал схождения
3. Серийные наконечники, это свидетельствует о качестве выпускаемых деталей
4. Можно самостоятельно смазывать не снимая защитный чехол

Основным недостатком является высокая цена на изделие, которая доходит до 3500 тысяч. Еще перед тем как их устанавливать, их нужно дополнительно смазать.

Как снять рулевую колонку нива шевроле

Всем добра, бобра и всего самого приятного и полезного))))! Как и обещал в выходные заняться рулевым так собственно и получилось. После работы прибежал в гараж, обедал можно сказать на ходу), время 17:40 снимаем промежуточный вал рулевого ОБЯЗАТЕЛЬНО КЕРНИМ РАСПОЛОЖЕНИЕ ВАЛА ЧЕРВЯКА И ПРОМЕЖУТОЧНОГО ВАЛА! (чем угодно только не краской краска сотрется) Машина на яме проверяем люфт трапеции горизонтально раскачивая оную если люфта нет все ОК если люфт есть отмечаем что будем менять. Далее приступаем к снятию шаровых пальцев трапеции. Снимаем съемником или как кому удобно, я лично использовал съемник типа гусак(если будете приобретать съемник берите такой массивный чёрного цвета он похоже прокален или просто из хорошего металла фото тоже завтра кину) Первый палец вышел на ура со вторым повозился. Маленький лайфхак: если не выходит палец ни съемником ни в ручную значит берём горелку с тонким соплом устанавливаем съемник закручивая гайку съемника до максимума, и греем горелкой палец ПО РЕЗЬБЕ! ДА ОТ ТЕМПЕРАТУРЫ ПОБЕЖИТ ШРУС СО ВСЕХ ЩЕЛЕЙ НЕ СТРАШНО! ЗАТО НЕ НАДО СРЕЗАТЬ ТЯГУ ТРАПЕЦИИ И ПОКУПАТЬ НОВУЮ! СМАЗКУ СФОТАЮ И СКИНУ ЗАВТРА ОНА ТЕРМОСТОЙКАЯ В ОТЛИЧИИ ОТ ШРУСА. далее берём заранее подготовленный шприц с водой тушим горелку и со шприца быстренько ПОЛИВАЕМ ИМЕННО ПАЛЕЦ и затягиваем гайку съемника- палец выскакивает. Далее снимаем уже сам рулевой механизм предварительно отсоединив от него шланги. Снимаем сошку(чего я не сделал нужен съемник стоит копейки 300р и вещь незаменимая.)

И ТЕПЕРЬ САМОЕ ВАЖНОЕ! Про сальник сошки в инете на форумах много написано много сказано, я выкладывал что я выбрал для себя, а вот про сальник червяка ничего нет. ТАК ВОТ! САЛЬНИК ЧЕРВЯКА СТОИТ В КРЫШКЕ РУЛЕВОГО КОТОРАЯ ВХОДИТ В САЛОН, ОНА НЕ ИМЕЕТ ПРОКЛАДОК Т.К

ТАМ ПРОХОТИТ СИСТЕМА ПИТАНИЯ ПОДШИПНИКОВ С РЕЗИНОВЫМИ КОЛЬЦЕВЫМИ УПЛОТНИТЕЛЯМИ. УПЛОТНИТЕЛИ НУЖНО МЕНЯТЬ! Т.К. ОНИ ИМЕЮТ СВОЙСТВО СЖИМАТЬСЯ И РАСТЯГИВАТЬСЯ ОТ ВРЕМЕНИ(сколько они прожили с момента последнего обслуживания неизвестно.) САЛЬНИК ИМЕЕТ РАЗМЕРЫ 20*30*7 ПОДБИРАТЬ НЕОБХОДИМО УЖЕ В МАГАЗИНЕ ВМЕСТЕ СО СТАРЫМ! Я нашёл только в одном магазе из 12 и то последние 2 забрал редкость такой сальник, его только заказывать или искать аналоги. На старом лопнула пружина. Ну собственно на сегодня все, продолжение обязательно будет завтра.

Замена рулевых тяг Нива Шевроле

Рулевые тяги на Шеви Нива меняют в случае изгиба или при износе шарниров — стуке и люфта при повороте рулевого колеса. Для замены рулевых наконечников Нива Шевроле потребуется ключ на 22, съемник для выпрессовки пальца шарового шарнира или молоток и пассатижи. Все работы удобнее выполнять на подъемнике, перед началом работ снимите колесо с необходимой стороны

Расшплинтуйте гайку пальца наружного шарнира рулевого наконечника и отверните гайку. Установите съемник и выпрессуйте палец шарового шарнира Нива Шевроле из поворотного рычага. При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага

Расшплинтуйте гайку пальца внутреннего шарнира рулевой тяги и отверните гайку, затем установите съемник и выпрессуйте палец шарового шарнира наконечника из сошки рулевого механизма

Снимите рулевую тягу в сборе, установка рулевой тяги с наконечниками на Шевроле Нива выполняется в последовательности, обратной снятию. После установки обязательно проверьте и в случае необходимости отрегулируйте развал схождение колес на станции технического обслуживания

Трудности при замене

У многих пользователей часто возникают вопросы при замене старого руля на новый. Вот ответы на самые распространенные из них.

Вопрос 1: Подходят ли крепления от разных моделей?

Ответ: Крепления идентичны, поэтому руль Priora 2 SE рекомендуется к использованию и на старых моделях.

Вопрос 2: Снял руль, а теперь не могу поставить новый обратно, вручную не идет, что делать?

Ответ: Если деталь была демонтирована, то и обратно ее также можно установить. Руль устанавливается нажатием рук в сторону вала, без использования инструментов по типу молотка, но все может получиться не с первой попытки. Не нужно совершать резких толчков руля, простого плавного нажатия будет достаточно.

Вопрос 3: Нужны ли дополнительные компоненты механизма, помимо руля?

Ответ: Да, еще необходимо докупить рулевой шлейф той же модели. Его установка проводится аналогично старому варианту.

Вопрос 4: Руль после установки заел, что делать?

Ответ: Скорее всего, неправильно установлен рулевой шлейф. Разберите конструкцию и соберите заново, откорректировав заранее положение шлейфа.

Да, можно , но необходимо иметь определённый опыт, при малейших сомнениях в своих силах лучше будет прибегнуть к услугам станции технической помощи.

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

• Выставить рулевое колесо, чтобы автомобиль двигался прямо;
• Вынуть из замка зажигания ключ, произвести блокировку руля;
• Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется; На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт

Когда будут откручены оба болта, нужно потянуть подушку на себя Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров

• Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
• Теперь убирается сигнальный провод;

• Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
• Заменяется подрулевой переключатель поворотов, собираем детали обратно.

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Видео «Как работает установленный на Ниву ГУР»

В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

Для просмотра онлайн кликните на видео ⤵

снятие руля шнива аэрбэг Подробнее

Замена рулевого колеса шевролет нива. Подробнее

Руль на шеви ниву. Подробнее

Как снять руль у Нивы. Подробнее

ПЕРЕТЯЖКА РУЛЯ НА ШЕВРОЛЕ НИВА | УНИВЕРСАЛЬНАЯ ОПЛЁТКА С АЛИЭКСПРЕСС ЗА 2$ Подробнее

Реставрация и перетяжка руля Нива шевролет Подробнее

НИВА. ВАЗ. Как снять и переставить руль ровно. Самый лучший способ переустановки руля на НИВЕ ВАЗ Подробнее

Перетяжка руля, дефлекторы, и подлокотник Шевроле Нива Подробнее

ШОК. ЧТО Я НАШЁЛ ДЛЯ ШЕВРОЛЕ НИВА (CHEVROLET NIVA) НА АЛИЭКСПРЕСС КОНКУРС Подробнее

Снимаем airbag Нива Шевроле. Подробнее

Chevrolet Niva 4х4 Шевроле Нива 2021 года Замена переднего бампера Подробнее

Установка удобного руля в ВАЗ 2131 (НИВА LADA4x4). Подробнее

Шатается руль ваз 2123 Подробнее

Нива 21213 Снимаем рулевое колесо Подробнее

CHEVROLET NIVA замена радиатора охлаждения двс (с кондиционером ) Подробнее

Регулировка руля Chevrolet — Niva Подробнее

Как снять руль airbag с Chevrolet trailblazer Подробнее

Обзор Оплетки на рулевое колесо и ОЧÉЧНИКА на шевроле нива! Подробнее

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Рулевая колонка

Снятие и установка

1. Поднимите капот автомобиля. Отверните гайку и извлеките стяжной болт крепления нижнего конца промежуточного вала к валу винта рулевого механизма.

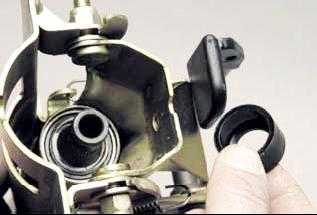

2. Действуя из салона автомобиля, отверните гайки и снимите уплотнитель рулевого механизма.

3. Снимите облицовочные кожух и рулевой колонки.

4. Разъедините штепсельный разъем проводов переключателей, выключателя зажигания.

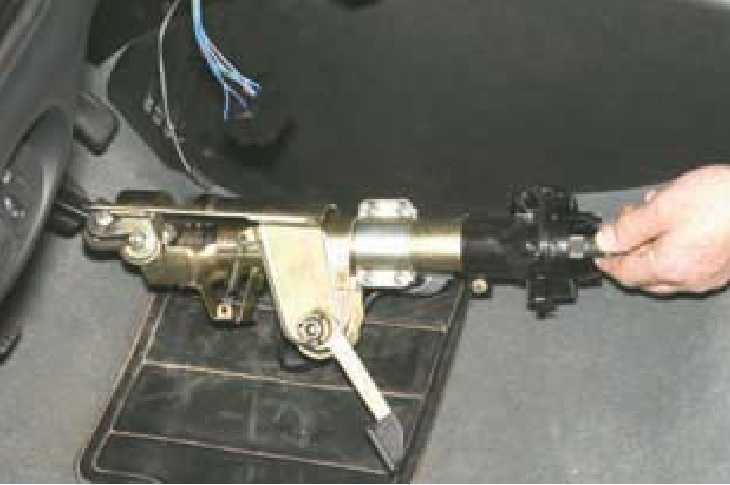

5. Отверните болты и гайки крепления рулевой колонки и снимите ее в сборе с валами и рулевым колесом, протягивая их в салон кузова.

6. Установка производится в последовательности обратной снятию.

Тяги и шаровые шарниры рулевого привода

Снятие и установка

1. Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам на поворотных кулаках.

2. Используя съемник 67.7824.9516, выпрессуйте шаровые пальцы из конических гнезд на рычагах.

3. Расшплинтуйте и отверните гайки крепления шаровых пальцев средней и боковых тяг к сошке и к маятниковому рычагу. Используя съемник 67.7824.9516, выпрессовать пальцы из соответствующих гнезд на рычагах и снимите тяги.

4. Установка производится в последовательности обратной снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку доверните на угол, меньший 60° для обеспечения шплинтовки.

5. После установки отрегулируйте схождение передних колес.

Проверка технического состояния

1. Проверьте состояние защитных колпачков, как описано выше. Поврежденные защитные колпачки замените.

2. Проверьте по радиальному и осевому зазору состояние шаровых шарниров тяг. Если ощущается свободный ход пальца 1 в корпусе 3 (см. рисунок ниже), а также при попадании в шарнир грязи, песка, при появлении коррозии на шаровом пальце, при полном использовании хода опорного вкладыша – замените шарнир с наконечником тяги.

1. шаровой палец;
2. грязезащитный колпачок;
3. корпус шарнира;
4. вкладыш;
5. пружина;
6. заглушка

Снятие и установка

1. Отсоедините маятниковый рычаг от шаровых пальцев средней и боковой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником 67.7824.9516 шаровые пальцы из гнезд рычага. Затем отверните болты крепления кронштейна к лонжерону кузова и снимите кронштейн.

2. Закрепите кронштейн в тисках, снимите колпак 1, отверните гайки 2, затем снимите шайбу 3, дистанционное кольцо 7 и маятниковый рычаг 8.

3. Выпрессуйте ось 6 с нижним подшипником 4 из кронштейна 5, затем выпрессуйте верхний подшипник. Снимите нижний подшипник с оси 6.

4. Сборка производится в последовательности обратной снятию, с учетом приведенных ниже условий.

• Подшипники 4 рекомендуется заменять новыми.
• Закрепив кронштейн на лонжероне болтами с самоконтрящимися гайками и плоскими шайбами, затяните их динамометрическим ключом.
• Соедините шаровые пальцы тяг с маятниковым рычагом.

1. колпак кронштейна;
2. самоконтрящаяся гайка;
3. верхняя шайба;
4. подшипник;
5. кронштейн;
6. ось маятникового рычага;
7. кольцо дистанционное;
8. маятниковый рычаг

Техническая характеристика

Возвращаем управляемые колеса в положение прямолинейного движения автомобиля и даем поработать двигателю еще две-три минуты. Силовой цилиндр преобразует перепад давлений в дополнительное усилие, воздействующее через гайку-поршень на сектор сошки рулевой трапеции и далее на передние колеса.

Из полости слива жидкость по шлангу поступает к радиатору гидроусилителя руля Шевроле Нива, где происходит ее охлаждение. Далее гидравлическая жидкость поступает в бачок.

При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе. Гидроусилитель рулевого управления Шевроле Нива 1 — насос гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 — болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6 — радиатор ГУР Шеви Нива; 7 — шланг отвода жидкости из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг подвода жидкости к радиатору; 12 — рулевой механизм Рулевой вал Шевроле Нива — двухзвенный, состоит из верхнего вала рулевого управления и промежуточного.

Верхний вал вращается на двух подшипниках, установленных в трубе кронштейна вала.

На верхнем шлицевом конце вала самоконтрящейся гайкой закреплено рулевое колесо. Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом винта рулевого механизма, верхний — с верхним рулевым валом. Травмобезопасность рулевого управления Шевроле Нива обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала.

Снятие боковой рулевой тяги Шевроле Нива — Вывешиваем и снимаем колесо.

Как снять рулевое колесо: модели Volkswagen

Привет всем. Чарльз для HumbleMechanic.com вернулся с еще одним учебником «Сделай сам и вождение», посвященным автозапчастям, работающим на вытягивание и запчасть. Сегодня я покажу вам, как снять подушку безопасности и рулевое колесо с Volkswagen. Вам понадобится возможность вращать руль. Мне повезло, что у меня есть ключи от этой машины. Если у вас нет ключей, к сожалению, это будет немного сложнее. Хорошо, инструменты, которые нам понадобятся для этой работы, будут отвертка с крестообразным шлицем, трещотка, удлинитель, 24-миллиметровая головка, ключи от автомобиля и карманная отвертка или специальный инструмент Volkswagen. для снятия подушек безопасности.Теперь вам нужно снять облицовку рулевой колонки. Для этого в нижней части обивки есть две застежки, которые необходимо удалить. Как только вы это сделаете, вы можете продолжить и снять обе части. На задней стороне рулевого колеса есть два отверстия для доступа к фиксатору подушки безопасности. Чтобы снять подушку безопасности, это отверстие доступа должно быть на 12 часах. Есть специальный инструмент для снятия подушки безопасности. Но я покажу вам, как это сделать с помощью карманной отвертки. Чтобы помочь вам понять, как подушка безопасности прикреплена к рулевому колесу, этот пластиковый зажим защелкивается в том месте, где находится отверстие.Итак, когда мы снимаем напряжение пружины, мы делаем это именно так. И это позволит нам снять подушку безопасности. Мы собираемся войти с обратной стороны руля с помощью карманной отвертки через отверстие для доступа. И что мы собираемся сделать, так это выпустить весну. Теперь то, что вам не нужно делать, — это поднимать отверткой. Вы хотите нажать отверткой вниз. Иначе руль порвешь. Кроме того, иногда вдавите подушку безопасности в рулевое колесо, чтобы немного снять напряжение.После того, как мы отпустили первую сторону, мы хотим повернуть рулевое колесо так, чтобы наше другое отверстие для доступа находилось на 12 часах. И мы собираемся сделать то же самое для этого. У вас могут возникнуть проблемы с выпуском этого пружинного зажима. На самом деле это действительно обычное дело. Даже в дилерском центре и даже со специальным инструментом они могут оказаться непростыми, и с ними придется столкнуться. Далее мы собираемся снять подушку безопасности с автомобиля. Мы на свалке, поэтому нам не нужно беспокоиться о заряде батареи. Но помните: при этом вам не нужно подключать аккумулятор автомобиля. И небольшой совет — всегда устанавливайте подушку безопасности так, а не так. Далее мы собираемся удалить эти три винта

И очень важно снять их перед снятием руля. Далее мы собираемся отсоединить разъем для рожка и открутить гайку диаметром 24 мм

После того, как гайка была снята, мы можем просто оторвать руль от колонки. Убедитесь, что вы подключили оба электрических разъема. Хорошо, ребята. Это Чарльз из HumbleMechanic.com. Спасибо за просмотр, увидимся в следующий раз.

Назначение и конструкция руля

Руль выполняет очень важную функцию во всех транспортных средствах, поэтому обойтись без него практически невозможно. Этой функцией является ручное управление автомобилем, а, точнее, регулирование положения колес. На Шевроле Нива, как и на многих других автомобилях, осуществляется непосредственное регулирование передних колес. Задние же не имеют возможности изменения угла поворота. Таким образом, благодаря наличию руля водитель управляет автомобилем и совершает движение в любом необходимом направлении.

На внедорожнике Шевроле Нива руль состоит из стальной окружной конструкции, размер которой составляет около 40 см в диаметре. Ниже на фото представлен стандартной комплектации руль автомобиля Шевроле Нива с цифровым обозначением. Каждая цифра характеризует тот или иной параметр руля и обуславливает его размер.

1. Внешний или общий диаметр, размер которого указан выше (40 см);
2. Диаметр непосредственно баранки, размер которой равен 8-10 см;
3. Толщина спиц у основания и сигнала. Этот размер для Шевроле Нив отличается, так как более ранние модели имеют руль, представленный на фото 1. Более свежие и рестайлинговые модели укомплектовываются баранкой с тремя спицами, как показано выше.

Поверх стальная конструкция покрыта декоративной кожаной оплеткой, которая предает рулю эстетичности и декоративности. Конструкция руля еще дополняется такой функцией, как звуковой сигнал. Достаточно необходимая и полезная функция, которая всегда должна быть под рукой.

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

• боковые рулевые тяги,
• средняя,
• сошка,
• маятниковый рычаг,
• рычаги поворотных кулаков.

Сама колонка состоит из двух частей – промежуточного вала, который при помощи шарнира соединяется с трапецией и рулевой колонки, на которую крепится колесо. Для обеспечения наилучшего соединения руля, на нее нанесены конические шлицы.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

• насос,
• расширительный бачок для жидкости,
• радиатор,
• патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Как снять руль ВАЗ-2123

Рулевое колесо снимаем при снятии рулевой колонки и для других ремонтных работ.

Вынимаем ключ из замка зажигания.

Поворачиваем рулевое колесо до срабатывания запорного устройства рулевого вала.

Фломастером наносим метки на панели приборов и на рулевом колесе.

Отсоединяем минусовую клемму от аккумулятора.

1С трех сторон равномерно поддеваем крышку выключателя звукового сигнала

Отверткой надавливаем на фиксатор колодки проводов выключателей звукового сигнала

Отсоединяем колодку проводов от разъема, находящегося в ступице рулевого колеса.

Головкой на 24 с удлинителем отворачиваем, но не полностью, гайку крепления рулевого колеса к валу рулевого управления.

Покачивая, тянем на себя рулевое колесо, для того чтобы снять его со шлицев рулевого вала

Если рулевое колесо сидит сильно, то помощник тянет на себя рулевое колесо вдоль оси рулевой колонки, а по торцу рулевого вала наносим удары молотком через выколотку из мягкого металла.

Окончательно откручиваем гайку крепления руля

Снимаем рулевое колесо

Установку рулевого колеса проводим в обратной последовательности, ориентируясь по меткам.

Как снять рулевую колонку ВАЗ-2123

Чтобы снять рулевую колонку, снимаем руль.

Отсоединяем колодку проводов катушки АПС от колодки жгута проводов

Отсоединяем колодку проводов контактной части выключателя зажигания

Ключом на 13 отворачиваем гайку стяжного болта крепления наконечника нижнего карданного шарнира промежуточного вала к валу винта рулевого механизма, удерживая болт от проворачивания ключом на 13.

Два болта переднего крепления кронштейна вала рулевого управления к кузову имеют срезные головки.

Нанося удары зубилом по головкам болтов, ослабляем их затяжку

После этого, пассатижами отворачиваем болты.

Головкой на 13 с удлинителем отворачиваем две гайки заднего крепления кронштейна

Разжав отверткой разрезной наконечник карданного шарнира стягиваем вал со шлицев вала винта рулевого механизма.

Для снятия промежуточного вала головкой на 13 отворачиваем гайку болта крепления наконечника карданного шарнира промежуточного вала к верхнему валу рулевого управления, удерживая болт от проворачивания ключом того же размера.

Стягиваем наконечник карданного шарнира со шлицев верхнего вала рулевого управления

Снимаем с конусной части вала установочное кольцо

Собираем и устанавливаем рулевую колонку в обратной последовательности.

Из чего состоит рулевое управление Калины

Рулевое колесо является одной из главных деталей всего механизма. Оно располагается на шлицах рулевого вала и закреплено там с помощью фиксирующейся контргайкой. Благодаря этому достигается максимальная надежность посадки колеса и снижается вероятности его повреждения.

При этом сам рулевой вал не является целостным элементом, а состоит из нескольких деталей — верхней и промежуточной части. Его вращение осуществляется благодаря двум подшипникам, установленным внутри трубки рулевой колонки, на которой располагается замок зажигания с противоугонной системой. Рулевая колонка идет в сборе с редуктором двигателя и блоком управления электрического усилителя.

Защиту от попадания пыли и грязи выполняет декоративный кожух рулевой колонки, установленный на передней части панели. Его демонтаж выполняется с помощью крестообразной отвертки. Нормальное функционирование усилителя зависит от скорости движения транспорта.

Одной из деталей колонки является карданчик рулевого вала. Найти его достаточно легко, для этого вам понадобится снять кожух. Кардан рулевого вала смягчает вибрацию и делает рулевое управление безопасным.

К трубке рулевой колонки с помощью шарниров прикреплены кронштейны, которые своей нижней частью крепятся к кузову шпильками со специальными гайками. На верхнем кронштейне имеется механизм, позволяющий фиксировать колонку в различных положениях. При смещении рычага в нижнее положение меняется угол наклона колонки, а во время перемещения его вверх осуществляется фиксация.

Рулевой механизм реечного образца состоит из картера, рейки и приводной шестерни. Он закреплен на перемычке отсека для мотора с помощью двух стальных скоб на резиновых подпорках. К рейкам прикреплена рулевая тяга, частью которой являются рулевые наконечники, а также регулировочные втулки.

Рулевой механизм автомобиля
