Как снять вискомуфту на уаз буханка

Как снять вентилятор на 409 двигателе

Для охлаждения радиатора используется вентилятор с приводом от коленчатого вала двигателя через специальную муфту. При длительных нагрузках и повышенной температуре воздуха производительности крыльчатки не хватает для отвода тепла.

Узнайте как установить электровентилятор на уаз патриот вместо вискомуфты.

Установка электровентилятора на УАЗ Патриот вместо вискомуфты позволяет увеличить воздушный поток, протягиваемый через соты радиатора, и улучшить температурные параметры работы силового агрегата в условиях повышенной нагрузки.

Блог про Уаз

Слив охлаждающей жидкости из системы охлаждения двигателя ЗМЗ-409 для ее замены или промывки системы производится через два краника или пробки. Один из них расположен на нижнем бачке радиатора, другой — на блоке цилиндров слева. При сливе рычаг или рукоятку управления краном отопителя салона необходимо установить в положение «открыто».

Особенности заправки системы охлаждения ЗМЗ-409. Ремонт вискомуфты

Из-за попадания воздуха в отопитель салона Уаз Хантер и соединительные шланги после слива охлаждающей жидкости, залить всю ее норму заправки без запуска двигателя ЗМЗ-409 невозможно. Поэтому заправка системы охлаждения двигателя производится в следующем порядке :

— закройте краники (пробки) слива охлаждающей жидкости. — рычаг или ручку управления краном отопителя салона установите в положение «открыто». — заполните охлаждающей жидкостью радиатор на 10-15 мм. ниже горловины и расширительный бачок на 3-4 сантиметра выше метки «Мин».

— запустите двигатель, после уменьшения уровня жидкости в верхнем бачке радиатора долейте в него охлаждающей жидкости и закройте пробку радиатора. — заглушите двигатель, дайте ему остыть, доведите уровень охлаждающей жидкости в расширительном бачке до нормы и закройте пробку расширительного бачка.

— выполните 2-3 цикла прогрева — охлаждения двигателя и снова доведите уровень охлаждающей жидкости в расширительном бачке до нормы.

Муфта вязкостная привода вентилятора 3741-1308070-01, ремонт вискомуфты

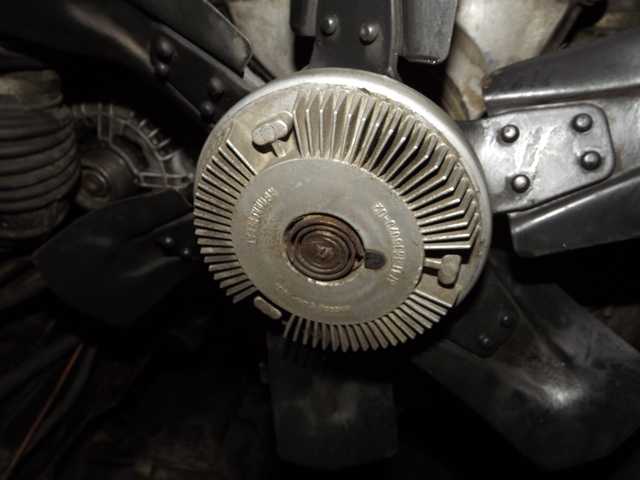

На двигателе ЗМЗ-409 установлена вязкостная муфта привода вентилятора 3741-1308070-01 позволяющая снизить расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах.

Наружную поверхность муфты следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе работы муфты и нормальной работы биметаллической пружины клапана. Включение и выключение муфты происходит автоматически.

Если в процессе эксплуатации муфта перестанет работать, то отсоедините ее от ступицы, соединение муфты со ступицей имеет левую резьбу, снимите вентилятор, выверните из корпуса муфты две шпильки крепления вентилятора, слейте рабочую жидкость через отверстия шпилек и тщательно промойте внутреннюю полость муфты бензином.

Дайте бензину полностью стечь, затем залейте в муфту через одно из отверстий 40 грамм полиметилсилоксановой жидкости ПМС-10000. Это минеральное масло с широким диапазоном рабочей температуры от минус 40 до плюс 200 градусов Цельсия, которое не меняет своей вязкости и сжимаемости от температуры, в отличии от обычного синтетического масла, которое при повышении температуры становится более жидким.

После установки муфты отрегулируйте натяжение ремня привода насоса системы охлаждения и генератора, и ремня привода вентилятора и насоса гидроусилителя рулевого управления.

Как проверить вискомуфту?

Чтобы выполнить проверку устройства, установите автомобиль на ровную площадку. Двигатель предварительно прогрейте. Руль поверните до упора в любую из сторон, тормоз отпустите.

Вискомуфта исправна, если автомобиль медленно движется без нажатия на педаль газа.

Неисправна, если машина не трогается с места без нажатия на педаль газа.

Есть радикальный способ проверки. Узел придется снять. Его кладут в емкость с кипятком. Затем нужно пробовать его крутить. Свободного вращения происходить не должно — оно будет свидетельствовать о поломке.

Проверку по косвенным признакам производят так:

Попытайтесь прокрутить рукой холодный мотор. Лопасти должны вращаться с усилием, инерционного хода быть не должно.
Во время запуска мотора движение его лопастей является синхронным с оборотами мотора. При этом слышится сильный шум, который полностью пропадает примерно через минуту.
Прогрейте мотор. Возьмите газету и сверните ее в трубочку. Попытайтесь газетой остановить лопасти работающего мотора. Лопасти должны останавливаться с усилием.

Эти признаки свидетельствуют об исправности вязкостной муфты.

Установка электрического вентилятора

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Вам будет интересно почитать здесь: фильтр салона уаз патриот

Для охлаждения применяется 2 вентилятора от Газели или от «классических» моделей ВАЗ. При покупке крыльчатки следует учитывать направление потока воздуха, создаваемого лопастями. Дополнительно необходимо заменить датчик в корпусе термостата, который активирует работу электродвигателей.

Допускается применение вентиляторных блоков от внедорожников Nissan X-Trail, которые оборудованы 4-канальным коммутационным кабелем. Устройства подключаются к контроллеру управления силовым агрегатом и к датчику температуры (с увеличенным до +95…+97°С порогом срабатывания).

Популярный контент: термостат уаз патриот

Установить электровентилятор очень просто.

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Отмечены случаи применения вентилятора от Ховер (каталожный номер 1308100К00В1), который оборудован дополнительным сопротивлением для получения 2 частот вращения крыльчатки. Изделие поставляется вместе с пластиковой рамкой, которая устанавливается на радиатор УАЗ Патриот с небольшими доработками.

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

Для фиксации используются металлические пружинные защелки от блока отопления салона на «классических» моделях ВАЗ. В деталях сверлятся отверстия для болтов, которыми скобы притягиваются к рамке радиатора. Нижняя часть рамки вентилятора удерживается штатными кронштейнами, прикрепленными к корпусу радиатора.

По бокам остаются щели, которые закрываются уплотнительным кантом. Для подключения к бортовой сети используется штекер питания вентиляторов кондиционера, включение происходит при температуре 97°С.

Схема коммутации обеспечивает получение одной частоты вращения крыльчатки. Для получения второй ступени производительности требуется подсоединение к штекеру питания дополнительного вентилятора климатической установки.

Популярный контент: схема уаз буханка

https://youtube.com/watch?v=9AJWjNqrooo

Преимуществом использования китайского изделия является снижение уровня шума и вибраций, повышение нагрузки на бортовую электрическую сеть не отмечается. Допускается доработка изделия путем установки контроллера плавного разгона вентилятора.

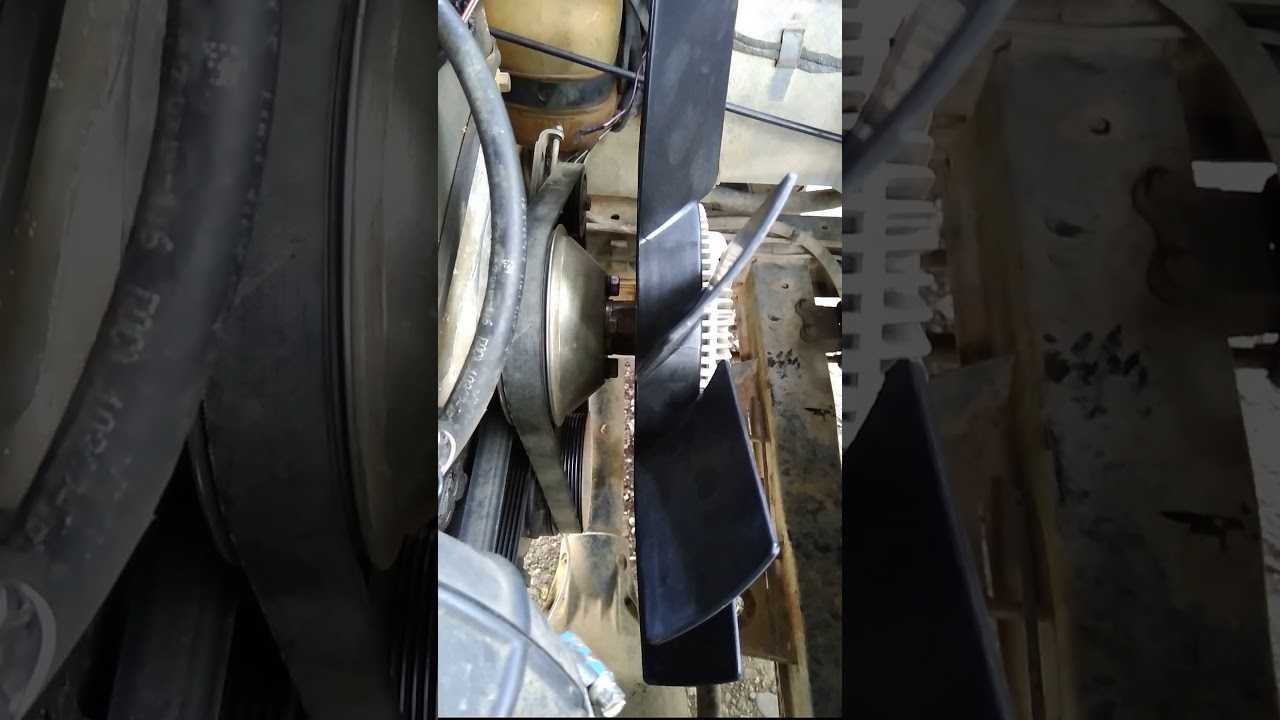

снятие вискомуфты — УАЗ Patriot, 2.7 л., 2009 года на DRIVE2

Схема работы: Когда мотор холодный, с радиатора идет холодный воздух, биметаллическая пружина, расположенная по центру диска выпрямлена и давит на штифт. Штифт толкает внутреннюю пружинную подпорку и шарик открывает боковое отверстие в диске, поэтому рабочая жидкость из междискового пространства свободно выбрасывается и не блокирует эти два диска. Вискомуфта вращается с очень сильным проскальзыванием (пальцем тормознуть крыльчатку легко можно), напор воздуха слабый, мотор охлаждается слабо. Как только термостат на моторе открывается, в радиатор поступает горячая охлаждающая жидкость, потом воздух с радиатора начинает нагревать саму вискомуфту и биметаллическую пластину. Эта пластина начинает выгибаться НАРУЖУ, высвобождая постепенно штифтик. Давление передаваемое через него на пружинную скобу шарика ослабевает и в какой-то момент шарик намертво закрывает отверстие во внутреннем диске. Рабочей жидкости вискомуфты деваться более некуда и она остается МЕЖДУ дисками. Следовательно, проскальзывание РЕЗКО уменьшается и мы слышим вой воздуха под капотом, будем считать, что крыльчатка блокирована на валу. Ни дай бог палец сунуть — оторвет! Мотор начинает охлаждаться, и в какой-то момент биметаллическая пластина, остывая, распрямляется, давит на штифт, тот на пружинную скобу, та высвобождает шарик, дырка в диске открывается и рабочая жидкость выбрасывается из междискового пространства, значит крыльчатка опять начинает сильно проскальзывать. Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием. Проверка без риска оторвать лишние детали организа:-заводим холодный двигатель, закрываем спереди радиатор картонкой(а то будете до утра греть), замечаем, с какой скоростью приблизительно крутится муфта на холодную. Разогреваем двигатель, встаем на холостые обороты, и опять смотрим на вращение муфты. Сравниваем с первоначальным наблюдением. Крутится значительно быстрее, значит муфта теоретически исправна. Так же, при газовании на холодном двигателе, исправная муфта крутится значительно медленнее оборотов двигателя. При горячем двигателе муфта крутится гораздо быстрее на оборотах, превышающих холостые. Работу термопластины можно проверить феном, при нагревании видно как она выгибается наружу

При снятие вискомуфты обратите внимание, там левая резьба. (см.www.strim-avto.ru/Article183.phtml)

С наступление холодов решил снять вискомуфту. Зимой поезжу и так, а в лето нужно думать об электровентиляторе, отключаемом из салона. Виска у меня не рабочая или вернее работает как-то не правильно вертится с одинаковой силой, а после остановки двигателя проворачивается с усилием, в место свободного хода.И еще при проходе бродов 40-50 см (глубже не хожу) все подкапотное пространство забрызгано грязью.Посмотрев ролики на YouTube, и вооружившись ключом на 32 отправился к автомобилю. Рассчитывал минут на пятнадцать, а задержался на 3 часа!Ключ на 32 встал без проблем, проблемы начались потом.Делал все как по инструкции, помня что резьба левая надавил на ремень резко ударил по ключу. Но не тут-то было, гайка провернулась вместе с шкивом, после нескольких безуспешных попыток, взял ударную отвертку, стал наносить удары по граням гайки, не помогло. Стал думать, как зафиксировать шкив, пробовал и отверткой, и монтировкой и накидной в распорку поставить, не получалось. Уже готов был сдаться, но на глаза попался крепеж от навесных книжных полок. Изогнутый вид крепежа натолкнул на мысль сделать из него съемник.Работа закипела, болгаркой отрезал ненужную грань. Сверлом на 10 просверлил отверстия под болты шкива (заранее замерив расстояние между шляпками болтов), попробовал — соскальзывает, мерил, рассверливал, пробовал, точил, пилил. И наконец,

все что нужно, это ключ на 32 и самодельный съемник!

всё получилось, гайка стронулась, а далее легко скрутилась от руки.

съемник- как то так

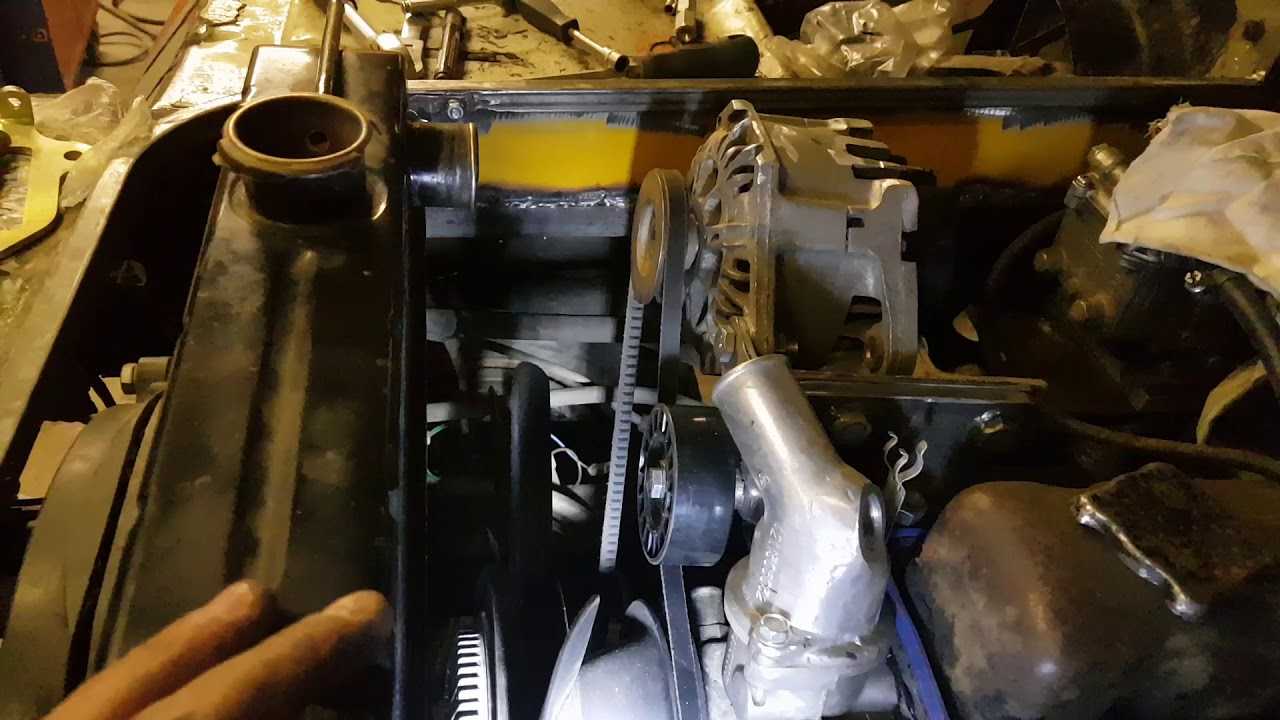

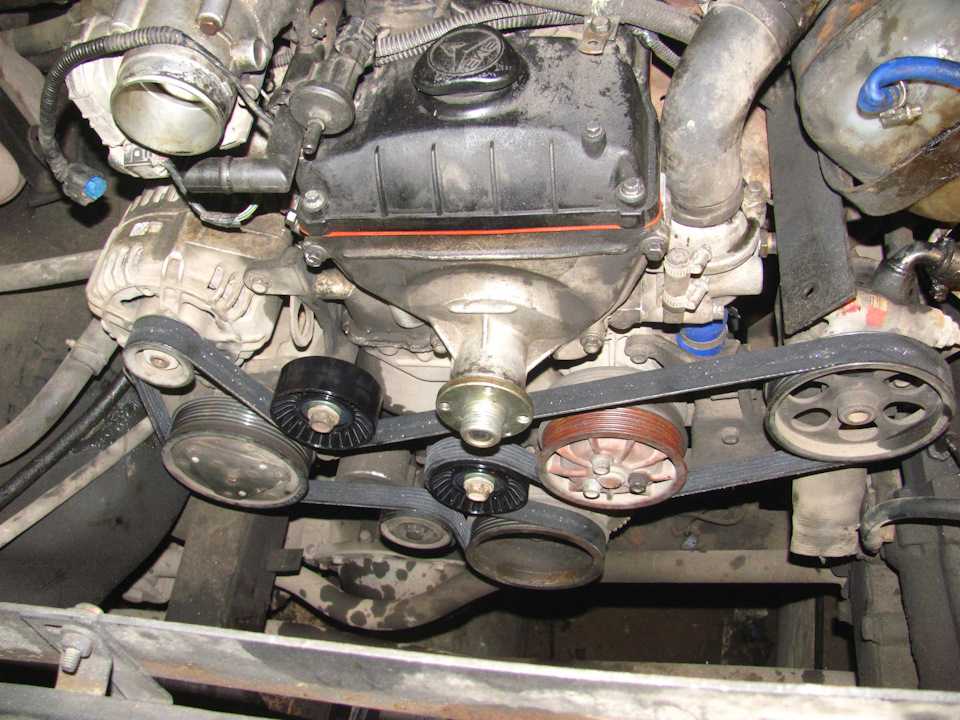

сколько места образовалось

заодно и гофру от воздушного фильтра отсоединил, перешел на зимний вариант

Принцип работы вискомуфты

Работа вязкостной муфты построена на простых принципах, один из которых заложен в ее названии: передача крутящего момента от ротора корпусу обеспечивается за счет вязкости рабочей жидкости. А управление муфтой обеспечивается двумя чувствительными элементами — биметаллической спиральной пружиной и биметаллической пластиной. При изменении температуры биметаллическая пружина раскручивается и скручивается, обеспечивая поворот закрепленной на штифте биметаллической пластины. В свою очередь, биметаллическая пластина при изменении температуры изгибается или выпрямляется, открывая и закрывая каналы.

Когда двигатель холодный (сразу после запуска), вискомуфта имеет низкую температуру, пружина имеет минимальную длину, биметаллическая пластина прижата к делительной пластине, и впускные каналы закрыты. При этом ротор муфты свободно вращается, и за счет центробежных сил и зубьев на торце удерживает рабочую жидкость в резервуаре. Таким образом, рабочие камеры остаются пустыми, и крутящий момент от ротора на корпус не передается. Хотя и в этом случае вентилятор вращается с невысокой скоростью, так как существует некоторое трение в подшипниках.

При нагреве двигателя за счет продуваемого через радиатор набегающего потока воздуха нагревается и муфта. При нагреве биметаллическая пружина раскручивается и поворачивает биметаллическую пластину, которая сдвигается и открывает один впускной канал — рабочая жидкость поступает в переднюю рабочую камеру. За счет вязкости жидкости между ротором и пластиной возникает «вязкое трение», крутящий момент частично передается от ротора на корпус, и вентилятор начинает вращаться. Скорость вращения вентилятора зависит от нагрева двигателя, так как чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При значительном нагреве двигателя происходит изгибание биметаллической пластины, в результате чего открывается второй впускной канал, через него рабочая жидкость поступает во вторую рабочую камеру, силы трения между ротором и делительными пластинами возрастают, и крутящий момент с минимальными потерями передается на крыльчатку вентилятора. При максимальном открытии впускных каналов вентилятор вращается примерно с той же частотой, что и шкив водяного насоса.

При охлаждении двигателя происходят обратные процессы: сначала в исходное положение возвращается биметаллическая пластина, закрывая один впускной канал, а затем пластина поворачивается и закрывает второй канал.

После полной остановки двигателя рабочая жидкость стекает в нижнюю часть резервуаров и рабочих камер, что является определенной проблемой: при последующем пуске мотора рабочая жидкость не сможет сразу покинуть рабочие камеры, вентилятор начнет вращаться, что будет мешать нормальному прогреву мотора. Эту проблему решает наличие заднего резервуара большого объема, который расположен чуть ниже уровня рабочих камер. При остановке двигателя рабочая жидкость стекает в этот резервуар и практически не занимает объем рабочих камер, поэтому при последующем пуске двигателя вентилятор будет вращаться с незначительной скоростью, не мешая прогреву.

В качестве рабочей жидкости сегодня используются специальные составы на силиконовой основе. Такие составы обладают интересным эффектом (который называется дилатантным) — их вязкость резко возрастает при высокой скорости деформации сдвига. То есть, находясь в резервуаре, такая жидкость ведет себя, как обычная смазка, но стоит ей попасть в рабочую камеру между движущимися пластинами, как ее вязкость увеличивается. Именно это свойство дилатантных жидкостей и сделало возможным само существование вязкостных муфт.

Конкретно в гидромуфтах отечественных и большинства иностранных автомобилей используется специальная полиметилсилоксановая жидкость ПМС–10000 (ТУ 6–02–737–78). Эта жидкость продается, поэтому существует возможность проводить самостоятельный ремонт и обслуживание вискомуфт.

Таким образом, вязкостная муфта работает в автоматическом режиме, обеспечивая изменение скорости вращения вентилятора в зависимости от изменения температуры двигателя, не прибегая к сложным датчикам, не затрачивая электроэнергию, и не требуя вмешательства водителя. Это очень удобно и эффективно, что и обусловило широкое распространение вискомуфт на автомобилях УАЗ.

Про электровентилятор

Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:

Перестанет перегреваться двигатель в пробках.
Вы можете принудительно включить электровентиляторы на полную мощность в любой момент, даже стоя на месте, либо запрограммировать их включение по температуре.
Электровентилятор не будет отнимать мощность у мотора.
Можно установить сразу два электровентилятора для надежности, если один из них сломается или его будет недостаточно для нормального охлаждения — его роль будет выполнять другой.
Открывается доступ к роликам и ремням.

С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.

Процесс установки

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

термореле;
несколько метров кабеля с толстым сечением;
железная вставка в патрубок термостата для термореле;
датчик температуры.

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Вязкостная муфта является механическим устройством, передающим вращающий момент с использованием особой вязкой жидкости. Зная, как проверить вискомуфту вентилятора охлаждения, вполне можно самостоятельно определить причину её некорректного функционирования, после чего решить вопрос о целесообразности проведения и объёме ремонтных работ.

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

зависимость интенсивности обдува радиатора от оборотов силового агрегата;
корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
из-за постоянного отбора мощности незначительно увеличивается расход топлива;
увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Вам будет интересно почитать здесь: система охлаждения уаз патриот

Как снять трансмиссионное масло с проезжей части

Масло для автоматической трансмиссии — смазка на масляной основе. Как и в случае с любым другим красителем на масляной основе , для очистки этой смеси масла и других химических соединений от бетона или асфальта требуется больше, чем просто вода.

Если вам посчастливилось поймать пятно раньше, бросьте на него свежую кошачью подстилку, пищевую соду, кукурузную муку или кукурузный крахмал. Это поглотит большую часть маслянистой жидкости, ведет к меньшему проникновению — особенно на пористых бетонных поверхностях — и облегчает очистку дороги в долгосрочной перспективе.Как только вы пропитали материал трансмиссионной жидкостью, выкопайте его и утилизируйте перед тем, как двигаться дальше.

Запечатывая наполненный трансмиссионной жидкостью наполнитель для кошек или другие абсорбирующие вещества в герметичном контейнере и помещая его во внешний мусорный контейнер, часто можно сделать безопасную ставку, политика сбора отходов сильно варьируется в зависимости от штата, округа или города. Обратитесь в местный отдел общественных работ или проверьте веб-сайт перед тем, как выбросить трансмиссионную жидкость — в зависимости от вашего местоположения могут быть специальные правила или меры по сбору груза.

После того, как вы выпили как можно больше трансмиссионной жидкости, очиститель для духовки — обычный бытовой растворитель и обезжириватель — станет вашим секретным оружием для обработки оставшегося пятна. Покройте все пятно щедрым налетом чистящего средства и оставьте на 10 минут. Протрите пятно жесткой щеткой, затем тщательно промойте его шлангом, установленным на высокое давление — обязательно используйте большое количество воды, чтобы безопасно разбавить чистящее средство для духовки. Повторяйте по мере необходимости, пока пятно полностью не исчезнет.

В дополнение к домашним средствам, он-лайн и в магазинах автозапчастей предлагают специально разработанные масляные пятновыводители для бетона, предназначенные для таких жидкостей, как моторное масло, тормозная жидкость, антифриз и трансмиссионная жидкость. В то время как некоторые коммерческие варианты работают так же, как трюк с пылесосом, требующий применения и ополаскивания, другие превращаются в жидкость и превращаются в порошок, поглощая пятно. Как только они превратятся в порошок, просто стряхните порошок и утилизируйте его.Хотя они могут быть более мощными, чем очиститель для духовки, и более эффективными при длительных пятнах, абсорбирующие масляные пятновыводители могут работать часами, а не минутами. Марки сильно различаются у разных производителей, поэтому всегда внимательно читайте и внимательно следуйте инструкциям и предупреждениям перед применением.

Предупреждение

Коммерческие масляные пятновыводители, как правило, предназначены для бетонных поверхностей и могут повредить асфальтовые дороги на основе заполнителя. Перед покупкой ознакомьтесь с этикеткой производителя.

Как поменять помпу (водяной насос) на УАЗ Патриот

Помпа (водяной насос) является основным компонентом системы охлаждения любого ДВС (двигателя внутреннего сгорания) с водяным охлаждением, то есть там, где все время циркулирует какая-то жидкость, будь то антифриз, тосол или даже вода. Помпа выглядит как насос с крыльчаткой (лопастями), за счет которых создается движение жидкости по системе.

Иногда случается так, что насос по какой-то причине перестает нормально функционировать, в результате чего двигатель начинает греться и легко может заклинить, а это уже крупные расходы на ремонт, фактически — капремонт. Чтобы всего этого избежать, необходимо делать замену детали на новую раз в несколько тысяч км, как предписывает регламент, либо ездить до появления характерных признаков скорой поломки насоса.

Причины и признаки поломки

Причин, по которым ломаются помпы на УАЗ Патриот может быть несколько. Основная из них — износ подшипника ступицы шкива, из-за попадания в него (подшипник) ОЖ через негерметичный уплотнитель (сальник), например. Но, могут быть и другие причины:

Нарушение целостности сальника. Может случиться, если использовать «промывки» системы охлаждения непонятного производства.
Повреждение, коррозия крыльчатки (лопостей) помпы, в основном — из-за некачественного тосолаантифриза.
Самое «безобидная» неисправность — течь охлаждающей жидкости через уплотнительную прокладку между насосом и блоком двигателя, тут можно просто поменять прокладку, а еще лучше использовать герметик.

Как правило, помпа начинает сигнализировать о том, что с ней что-то «не так» еще задолго до того, как полностью сломается и перестанет выполнять свою прямую функцию, а именно — охлаждать двигатель. Какие это признаки:

Самый простой способ проверить насос — посмотреть на него. Если сальник уже вовсю пропускает жидкость, то вы увидите потеки вокруг помпы. Следы некоторых современных антифризов хорошо видны в ультрафиолетовом свете.
Если визуально никаких признаков поломки нет, запустите двигатель и прислушайтесь, если издается непонятный свист, скрежет — возможны проблемы с подшипником или крыльчаткой. «Убитый» подшипник также выдает люфт ступицы шкива.
Двигатель постоянно греется, даже в прохладную погоду? Это прямой сигнал к тому, чтобы в первую очередь проверить работу помпы. Может быть такое, что с виду целая помпа, не издающая никаких звуков, уже не качает жидкость, например потому, что лопасти «съело» контрафактным тосолом или их попросту обломало (часть из них).

Ремонт или замена

Помпа для УАЗ Патриот с двигателем ЗМЗ 409 обычно меняется целиком на новую, хотя при желании можно попытаться ее отремонтировать самому. Существуют ремкомплекты ВН для многих двигателей УАЗ, в том числе и для 409 двигателя. В состав ремкомплекта входят новые:

подшипник
сальник
крыльчатка

Но, для начала вам придется снять старую помпу с двигателя.

Перед тем, как снять насос с автомобиля, нужно подготовить сам автомобиль и необходимый инструмент, вам понадобятся:

рожковый ключ на 12 (либо головка на 12);
шестигранник на 6;
накидной ключ на 7 для откручивания хомутов;
отвертка с плоским лезвием;
монтажная лопатка.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.

Чтобы ключ подошёл, его концы можно обточить болгаркой

Прижать ремень нужно между шкивом виски и шкивом ГУРа

Ключ вставить сверху между двумя лопастями

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

Разбирается демонтированная из водяного насоса вязкостная муфта.
Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Снятие вентилятора и вискомуфты

• Снимите кожух вентилятора Для этого удалите с помощью небольшой отвертки штифты распорных зажимов в верхней части кожуха, снимите оба зажима, после чего выньте кожух вверх.

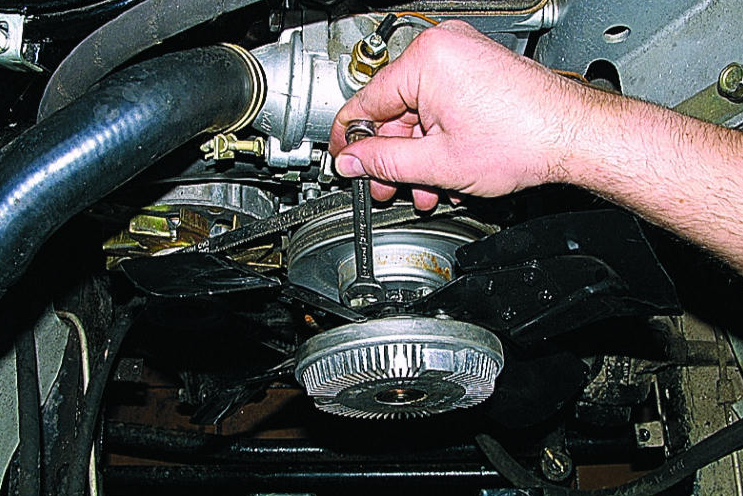

• Отверните гайку крепления вентилятора к ступице водяного насоса, используя рожковый ключ на 32 мм.

Внимание: гайка имеет левую резьбу, поэтому должна поворачиваться вправо. • При отворачивании гайки нажмите на приводной ремень водяного насоса, чтобы удержать ступицу от проворачивания Если гайка не поддается, ударьте по рукоятке клоча подходящим молотком, чтобы ослабить затяжку

После этого можно отвернуть гайку, вращая крыльчатку вентилятора Соблюдайте осторожность, чтобы не уронить вентилятор

• При отворачивании гайки нажмите на приводной ремень водяного насоса, чтобы удержать ступицу от проворачивания Если гайка не поддается, ударьте по рукоятке клоча подходящим молотком, чтобы ослабить затяжку

• При необходимости снимите вискомуфту. отвернув четыре крепежных болта (указаны стрелками).
