Муфта полного привода киа соренто прайм замена масла

Ремонт муфты включения

Как бы правильно и грамотно водитель не эксплуатировал свой авто, муфта включения полного привода все же может выйти из строя. Дилерские центры меняют муфту в сборе, так как найти запчасти очень проблематично. Самая распространенная поломка это заклинивание муфты во включенном состоянии. Происходит это чаще из-за перегрева.

При ремонте нужно разобрать механизм, осмотреть визуально на предмет износа все детали. Если детали в удовлетворительном состоянии, все тщательно промыть и продуть сжатым воздухом. Проверить подшипник на наличие люфта и шума при вращении руками. Если подшипник имеет люфт, шумит при вращении, его следует заменить. Аналог можно подобрать по размерам.

При большом пробеге авто желательно поменять сальники. Срок их службы довольно приличный, но все же не стоит рисковать. Сальники можно подобрать по размеру и маркировке. Уплотнительное кольцо крышки муфты поменять обязательно, при установке смазать и следить, чтоб не задрало края. Если во время установки повредить уплотнительное кольцо, возможно смешивание масла ГП и муфты во время работы, что не допустимо.

То же самое относится и к внутреннему сальнику, который устанавливается со стороны ГП. Перед установкой крышки залить новое масло. Собранную муфту вставить в корпус отрегулировать при этом зазор между подвижной пластиной и корпусом

Важно, чтоб при включении электромагнита, пластина не касалась корпуса муфты.Эластичная муфта кардана

Еще одна часто встречающаяся поломка — это гул во время движения. Гудит обычно подшипник муфты. При его замене следует внимательно осмотреть все детали муфты на предмет износа. Масло желательно менять при каждой разборке, чтобы исключить попадание продуктов износа в механизм.

Редко выходит из строя обмотка электромагнита. Проверить ее работу возможно прямо на авто. На контакты разъема подать напряжение 12 V, при этом должен быть слышен щелчок. А если взяться рукой за муфту, то в момент включения можно ощутить чуть заметный стук внутри муфты. Это говорит об исправности электромагнита.

Муфты включения полного привода Hyundai Tucson и KIA Sportage идентичны. Отличаются только внешним корпусом в зависимости от года выпуска автомобиля. Так же различаются каталожными номерами. При поломке подлежит замене полностью. Но при желании муфту возможно починить своими силами и с меньшими затратами. Самым актуальным вопросом при самостоятельном ремонте будет поиск запчастей.

Восстановление шлицев раздаточной коробки (угловая коробка передач):

Итак, вы обнаружили, что шлицы конической шестерни (кладовки) пришли в негодность, причина обычно банальная, попадает влага, пазовое соединение загублено коррозией, затем вал крутится в корпусе дифференциала АКПП, все- Пропадает полный привод, не идет передача крутящего момента на задний мост.

Восстановление шлицев вала раздаточной коробки (коническая передача): — Kia Sportage, Sorento, — Hyundai Santa Fe, ix35, Tucson, ix55

Для восстановления вала потребуется новая оригинальная чашка дифференциала АКПП, можно предоставить раздаточную коробку в сборе, можно приехать на машине, мы сделаем полный ремонт и восстановление коробки передач в сборе + УГЛОВОЙ РЕДУКТОР (раздаточная коробка) связка).

Заводские настройки шлицев вала: 1. Токарные работы, на этом этапе удаляется старый (гнилой металл); 2. На втором этапе осаждается высоколегированная сталь с высоким содержанием хрома; 3. На третьем этапе происходит токарная обработка, вал поворачивается до заводского диаметра канавок; 4. На четвертом этапе фрезерования вырезаются канавки для оригинальной втулки Factory. 5. Пятый этап — закалка детали, вал готов к работе. На поверхности получается аустенитно-ферритная структура металла; после реставрации вал имеет точный размер и прочность HRC45.

Также восстанавливаем шлицы других агрегатов.

Гарантия на регенерированное дерево — 24 месяца! Работаем с регионами Российской Федерации, Республики Беларусь, Белоруссии, Казахстана, доставляем расходные материалы и запчасти, необходимые для ремонта полноприводного автомобиля KIA / Hyundai.

Работаем с 2008 года Нам доверяют более 50 000 клиентов

1. Ремонт моделей Hyundai
2. Hyundai ix 35
3. Ремонт трансмиссии
4. Замена масла в сцеплении

Сцепление полного привода на Hyundai ix35 требует постоянного внимания. Это не редкость, когда он терпит неудачу даже при пробеге на 50 000 километров. Сначала сзади доносится громкий гул, а потом трясется при трогании с места. Причин несколько: главный вал, фрикционы, иногда работающие в гнезде подшипника.

Восстановление шлицов раздатки (угловой редуктор):

И так, Вы выяснили, что шлицы углового редуктора (раздатки) пришли в негодность, причина обычно банальная, попадает влага, шлицевое соединение убивается коррезией, далее вал проворачивается в корпусе дифференциала АКПП, полный привод пропадает, передача момента на заднюю ось не идет.

Восстановление шлицов вала раздатки (угловой редуктор): — Kia Sportage, Sorento, — Hyundai Santa Fe,ix35, Tucson, ix55

Для восстановления Вашего вала потребуется новая оригинальная чашка дифференциала АКПП, можете предоставить раздатку в сборе, можете приезжать на автомобиле, сделаем полный комплекс по ремонту и восстановлению работоспособности связки КПП + УГЛОВОЙ РЕДУКТОР (раздатка).

Восстановление шлицов вала происходит в заводских условиях: 1. Токарные работы, на данном этапе удаляется старый (сгнивший металл); 2. На втором этапе происходи наплавка высоколегированной стали с высоким содержанием хрома; 3. На третьем этапе происходят токарные работы, вал обтачивается под заводской диаметр шлицов; 4. На четвертом этапе фрезерные работы, происходит нарезка шлицов под Заводскую Оригинальную чашкувтулку. 5. Пятым этапом происходит закаливание детали, вал готов к применению. При наплавке получается аустенитно-ферритная структура металла, после восстановления вал обладает точными размерами и имеет прочность HRC45.

Так же восстанавливаем шлицы других агрегатов.

Гарантия на восстановленный вал 24 месяца! Работаем с регионами РФ, РБ Беларусь, Казахстан, доставка необходимых расходников и деталей для ремонта полного привода KIA/Hyundai.

Мы работаем с 2008 годаНам доверяют более 50 тыс. клиентов

1. Главная
2. Ремонт моделей Хендай
3. Хендай ix 35
4. Ремонт трансмиссии
5. Замена масла в муфте

Муфта полного привода на Хендай ix35 требует постоянного внимания. Не редки случаи выхода ее из строя уже при пробеге в 50 тысяч километров. Вначале появляется сильный гул сзади, а потом и толчки, когда машина трогается с места. Причин несколько: главный вал, фрикционы, иногда выработка в посадочном месте подшипника.

Поломки

При неправильной эксплуатации муфта не справляется с возросшей нагрузкой и выходит из строя. В автоматическом режиме на обмотку электромагнита подается непостоянное напряжение. Блок управления, в зависимости от условий, подает импульсный ток. Чем больше крутящий момент требуется передать, тем более длинные импульсы тока подаются на обмотку. Фрикционные диски при этом то сжимаются, то освобождаются. В момент прилегания дисков друг к другу происходит их интенсивный износ.

При этом узел, который сжимает второй пакет фрикционов, воспринимает переменные нагрузки и так же изнашивается. Второй пакет фрикционов исполняет роль демпфера, сглаживая резкие включения муфты за счет проскальзывания фрикционных дисков. Это необходимо для более долгой службы самого редуктора ГП.При включении и выключении муфты из-за трения фрикционов весь механизм нагревается. Сильный нагрев может привести к закипанию масла в полости муфты, итог — возросшее давление внутри.

При очень большом нагреве возможно межвитковое замыкание в обмотке электромагнита. Если же водитель соблюдает все правила эксплуатации, достаточно следить за сальниками, чтобы избежать утечки масла. При утечке масла муфта останется без смазки и нагреется. Результат перегрева описан выше.

Замена масла в муфте Халдекс

Профилактические мероприятия для масляного насоса в автомобильном сервисе проходят как:

1. Снятие масляного насоса.
2. Промывка сетки.
3. Удаление масла, промывание масляного канала.
4. Монтаж масляного насоса.
5. Замена масла муфты haldex.

Профилактические мероприятия значительно наращивают период эксплуатации масляного насоса. При наличии уведомления о поломке полного привода, фиксации кодов на насос менять придётся и его.

Самостоятельная замена масла в haldex 5

Нужно убрать насос для очистки сетки (она служит фильтром).

Затем:

1. Замыть область соприкосновения фильтра с двигателем, используя спиртосодержащее средство.
2. Демонтировать фильтр, убрав болты, удерживающие крышку. Убрать крышку. Фильтрующая система выйдет из посадочного места, нужно отсоединить контактную систему, соединяющую насос с блоком управления муфтой, подать 12 V с аккумулятора. Выдвинув фильтр с пробкой на 7 мм, обнаружится 1 – ое уплотнительное кольцо. Потери составят около 100 г масла, нужно подготовить до проведения процедуры салфетку.
3. Неспешно раскачать пробку с фильтром, держа за штырь. Фильтр выйдет до 2 – го уплотнительного кольца. Для замены масла в haldex снять фильтр с пробкой.
4. Открутить сливную пробку, слить масло (возможно движение колёс для оперативности).
5. Поставить насос, смазав маслом место посадки, уплотнительные резиновые кольца. Наживить винты, подтягивать по очереди. При потребности легонько побить по насосу киянкой из дерева. Скорректировать вручную, разместить насос на прежнем месте. Подсоединить насосную «фишку» к муфтовому блоку.
6. Установить чистый фильтр муфты. Составляющая комплекта «Вольво» размещается подходящим боком к уплотнительной пробке. Затем маслом смазывается посадочное место уплотнительной пробки, сама пробка с двумя резиновыми кольцами. Избегая перекошенного размещения, неспешно поместить конструкцию в муфту так, чтобы не было видно второго резинового кольца. Установить крышку фильтра (любую из комплекта Volvo), притянуть к муфте винтами с моментом 6 Nm.
7. Завернуть сливную пробку с моментом 30 Nm.
8. Далее идёт замена масла в халдексе. Заливаемая жидкость нужна нехолодная. Температура подойдёт до 40 С. Если запчасти меняются в условиях низких температур, то масло нужно до проведения процедуры поставить в тёплое место, чтобы прогрелось). Заправочный объём муфты — 720 мл, возможно влить 600 мл. Поэтому заполнив маслом полностью заливное отверстие, его закрывают заливным болтом с моментом 15 Nm.

Заменив масло на haldex 4 или 5, нужно включить и прогнать транспортное средство так, чтобы подсоединился полный привод, стала функционировать муфта. Затем доливается остаток масла, затягивается болт с моментом 15 Nm.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Стоит учесть нюансы

Нужно аккуратно обращаться с фишкой насоса. Немалое количество автовладельцев из – за отсутствия опыта по её удалению ломают фиксатор.

Для корректного разъединения частей можно провести действия на фишке с бачка антифриза. По устройству они одинаковы. Нужно нажать на фишку, вгоняя глубже. Сразу нажать на пятку фиксатора (можно использовать небольшое шило). При его освобождении стянуть фишку. Затем освободить провода из держателей, их 3. Наиболее проблематично убрать провод, находящийся сверху муфты: он не заметен, работать придётся на осязании.

Для активации питания согласно инструкции действия идут с + на контакт «фишки», находящийся с прямоугольной стороны. Если неправильно расположить полярность, то насос будет некорректно функционировать. В практике автолюбителей постулат — отсутствие случаев удаления фильтра из муфты неподходящими средствами (шилом, отвёрткой и пр.). Так нарушалась целостность, поэтому при монтаже текло масло

Важно использовать оригинальные инструменты

Купить оригинальный комплект фильтра возможно лишь на ebay.com. Часто временным решением проблемы (или даже постоянным выбирают следующий способ. Нужно отпилить от пробки, приобретённой у завода – изготовителя, повреждённую составляющую, на её место приклеить тонкую пробку из комплектационных составляющих комплекта «Вольво». Результат — надёжная конструкция.

Следует принять во внимание, какой стороной размещался фильтр

Это важно: присутствует клапан с обратным функционалом. Находящиеся в фильтрационной пробке клапаны, корректирующие масляное давление, должны идти в направлении 90 ° относительно поверхности местонахождения авто

Положение нужно учесть при возврате фильтра туда, где находился

Находящиеся в фильтрационной пробке клапаны, корректирующие масляное давление, должны идти в направлении 90 ° относительно поверхности местонахождения авто. Положение нужно учесть при возврате фильтра туда, где находился.

Своевременная замена масла и квалифицированное техническое обслуживание продлит срок службы муфты Халдекс на Вашем автомобиле. При необходимости проведения профилактических работ, ремонта, замены муфты — с пециалисты компании «Восток -Авто» с удовольствием помогут Вам в этом. Для этого просто заполните форму, размещенную ниже.

Источник

Муфта Haldex V поколения

Это продукт деятельности Borg Warner. Функционал неизменен, но имеют место значительные улучшения конструкции. Базовое — инновационное сцепление с электро – гидравлическим приводом с наличием центробежного перепускного клапана. Благодаря его наличию нивелируется потребность в гидроаккумуляторе, клапане управления сжатием, фильтре. Система последней генерации передаёт момент до 3600 Нм.

В полноприводных машинах используется именно она. Срабатывание происходит оперативнее, конкретно включая в работу заднюю ось. Этого нельзя сказать о муфтах, выпускаемых ранее. Совершенствования привода на все колёса улучшили движение «Вольво» ХС на пересечённой местности вне зависимости от состояния покрытия.

Конструктивно муфта 5 поколения иная, чем прежние. Здесь нет масляного фильтра. Если говорить об эксплуатации, то требуется допобслуживание масляного насоса. В муфте изнашиваются часто соприкасающиеся области. Маленькие частицы сдвигаются маслом, оседают на сетке. При засорении растёт износ насоса, снижается давление в системе маслоподачи. Полный привод деактивируется, появляется уведомление о проблемах в работе.

Замена масла в подключаемом полном приводе: муфта Халдекс

Haldex — название фрикционной муфты подсоединяемого полного привода. Автор идеи — швейцарская фирма Haldex Traction. Кратко функциональность системы возможно представить как передачу крутящего момента с помощью гидравлики. Он зависит от степени замыкания муфты. Часто идёт к задней автооси от передней. С интересным устройством есть смысл ознакомиться даже автовладельцам, чьё транспортное средство на ином межосевом приводе.

В разные времена системы этой фирмы использовалась на разных автомарках. Сейчас у неё 5 поколений. Последнее востребовано с 2012 – го. Стартовое вышло на суд покупателей в 1998 –м. Вискомуфта блокируется на основании степени пробуксовки колёс на передней оси. Она давала внезапное подсоединение задней оси. Пример ситуации: вхождение в поворот. Доработки были серьёзными, но даже в первом поколении прослеживается база таких устройств. Сюда входят:

• электрокомпоненты: блок управления, мотор, клапан, насос;
• механические, гидравлические составляющие: регулятор, фланец, барабан, ступица, фрикционные диски, гидравлический насос.

Блокирует муфту гидравлический насос. Электронасос позволяет гидравлическому срабатывать оперативнее. Электромагнитный клапан помогает уменьшить давление в системе, разъединить диски. Он может получить сигналы от ESP и ABS систем.

Принцип работы

Система подключения полного привода довольно надежна. Но нужно всегда помнить и понимать, что кроссовер не может и не должен передвигаться вне дорог. Ему противопоказаны тяжелые дорожные условия. И если водитель все же попал в неприятную ситуацию, нужно грамотно использовать возможности полного привода. На автомобилях с такой системой есть кнопка управления. Кнопка обычно устанавливается на панели авто и позволяет водителю выбрать автоматический режим или включить полный привод.

При автоматическом режиме блок управления сам «принимает решение», когда подключить полный привод. При ручном включении полный привод работает все время, то есть муфта включения второй ведущей оси заблокирована (включена). Для защиты узлов и механизмов от больших перегрузок предусмотрено автоматическое отключение принудительной блокировки. Отключение происходит при достижении определенной скорости при разгоне. Но отключение происходит не полностью, система переходит в автоматический режим.

Замена масла в муфте

Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.

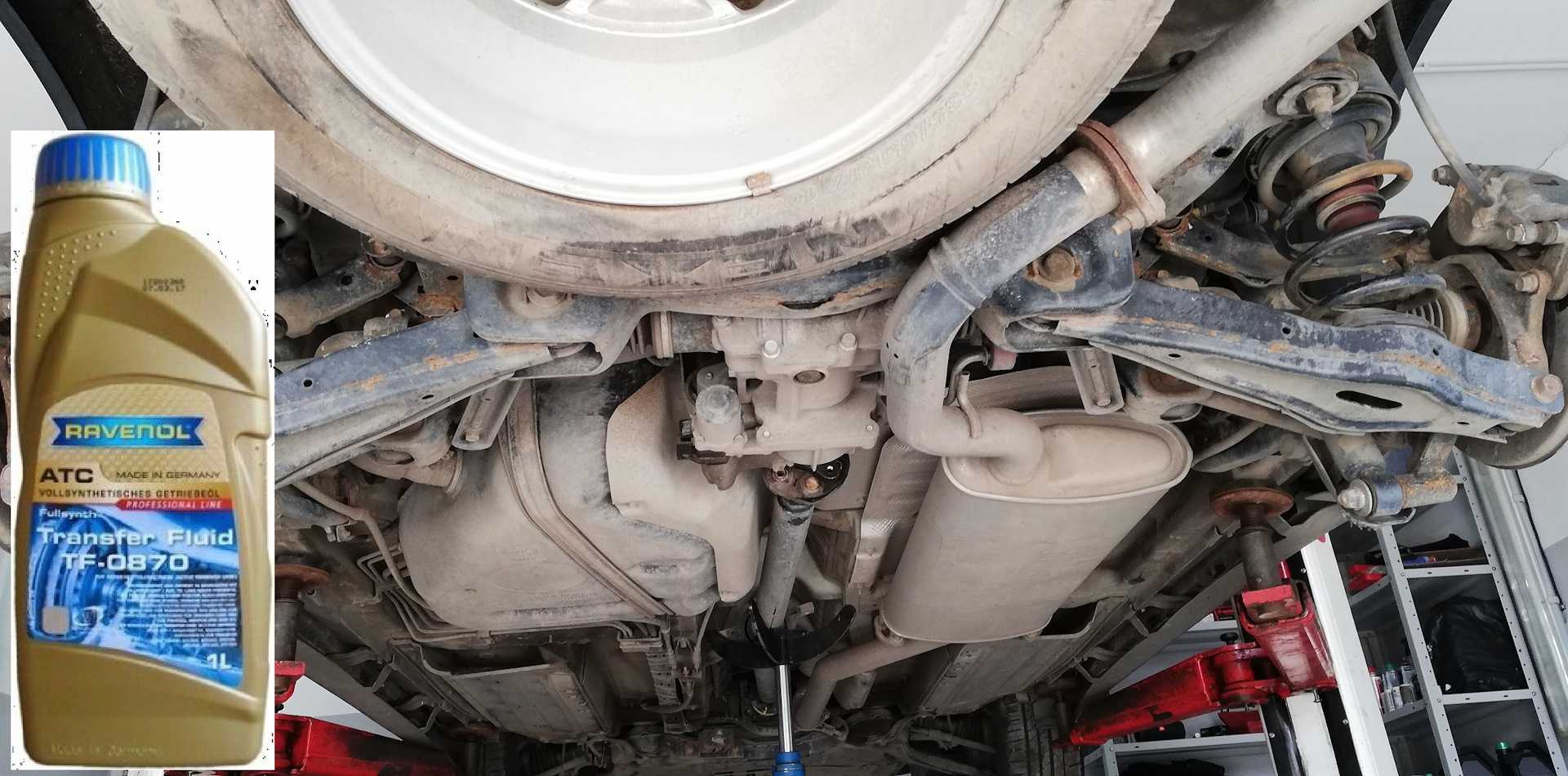

Ravenol Transfer Fluid TF-0870

При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.

Снятие

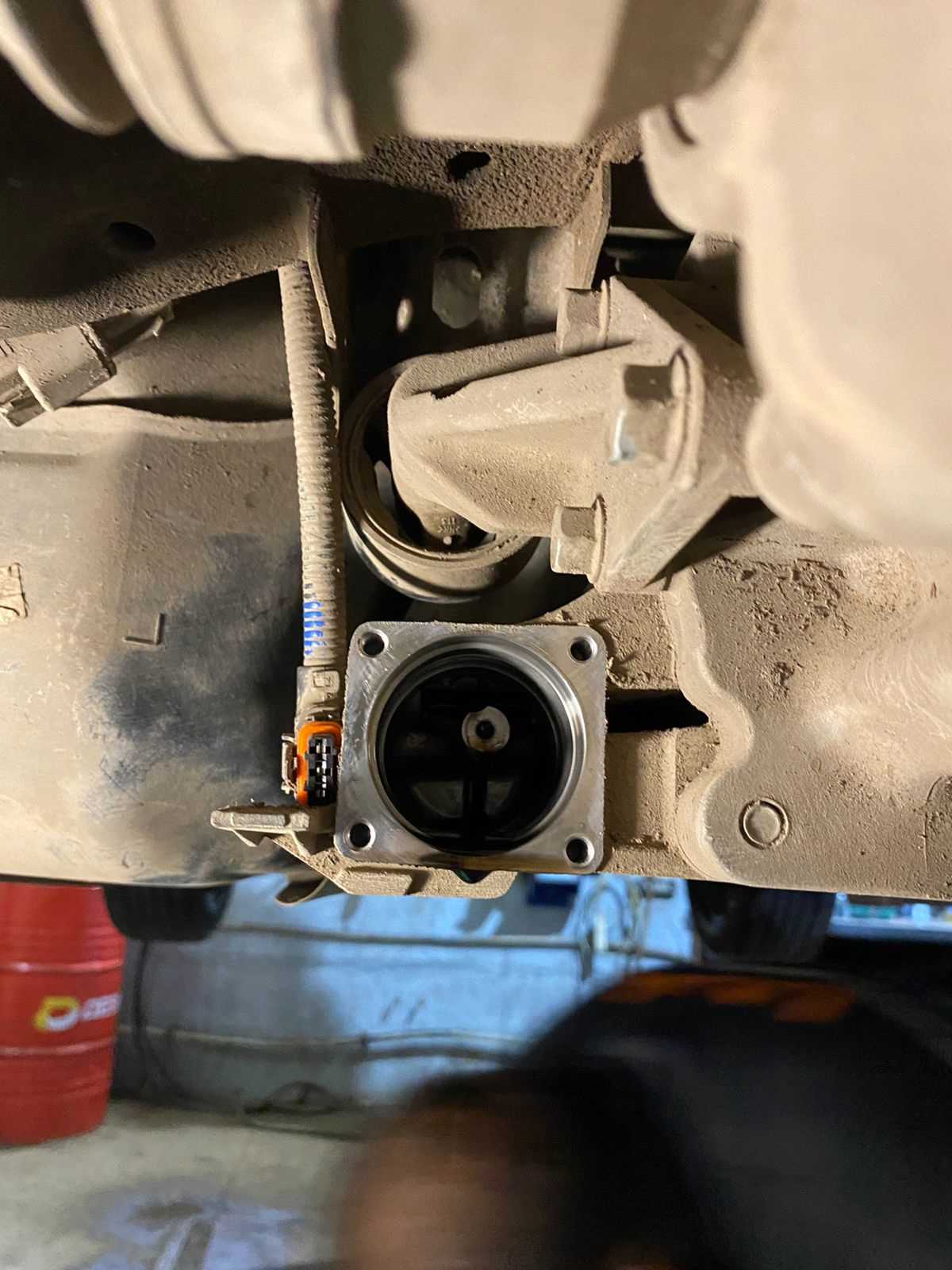

Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.

(ссылка на источник фото)

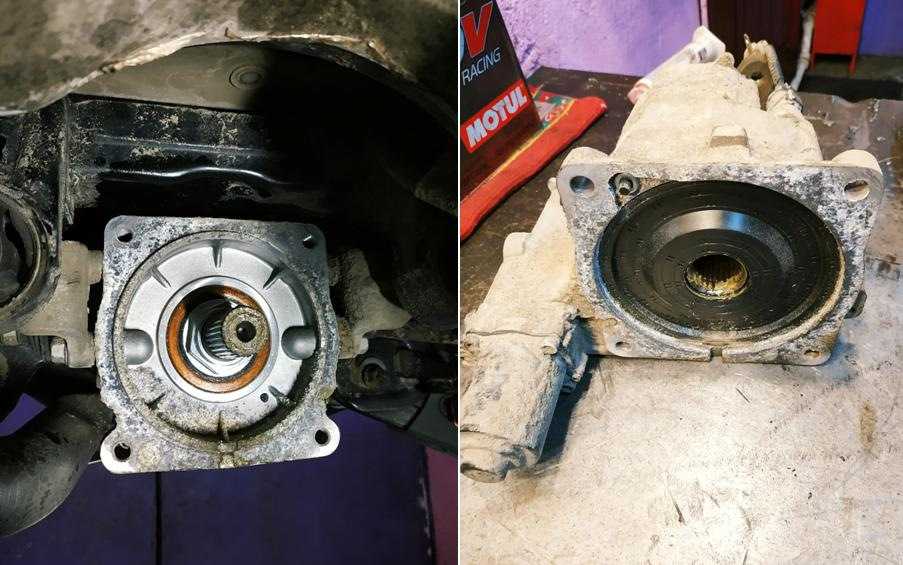

На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.

(ссылка на источник фото)

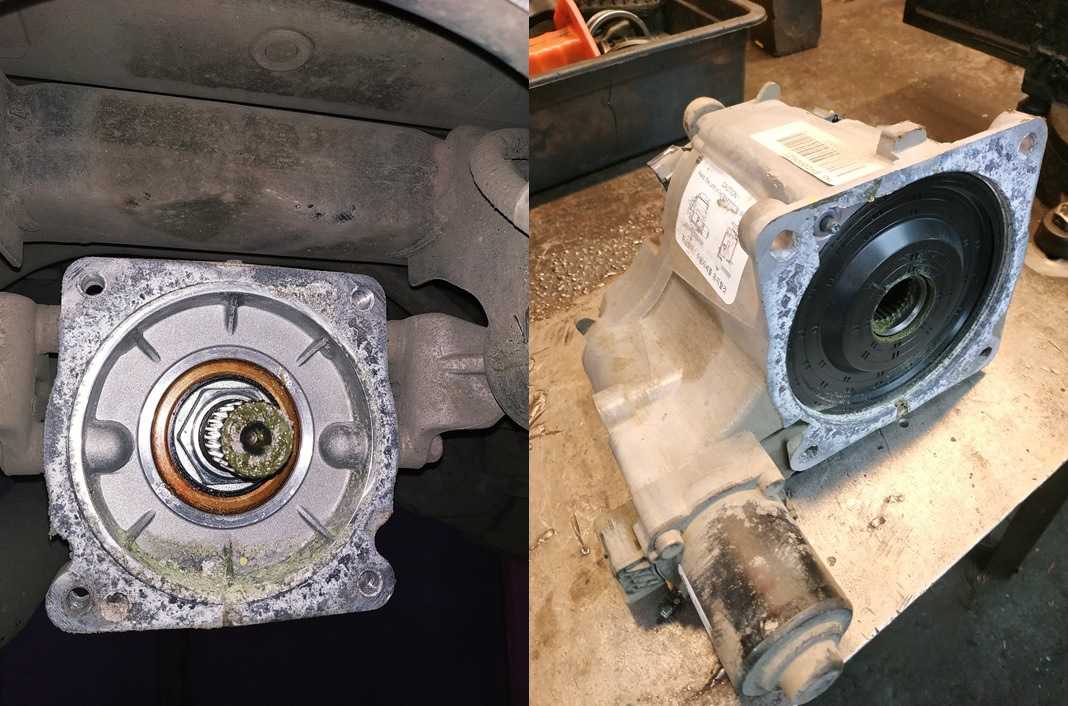

Вставив в отверстие отвертку, подденьте и снимите муфту.

(ссылка на источник фото)

Смена масла

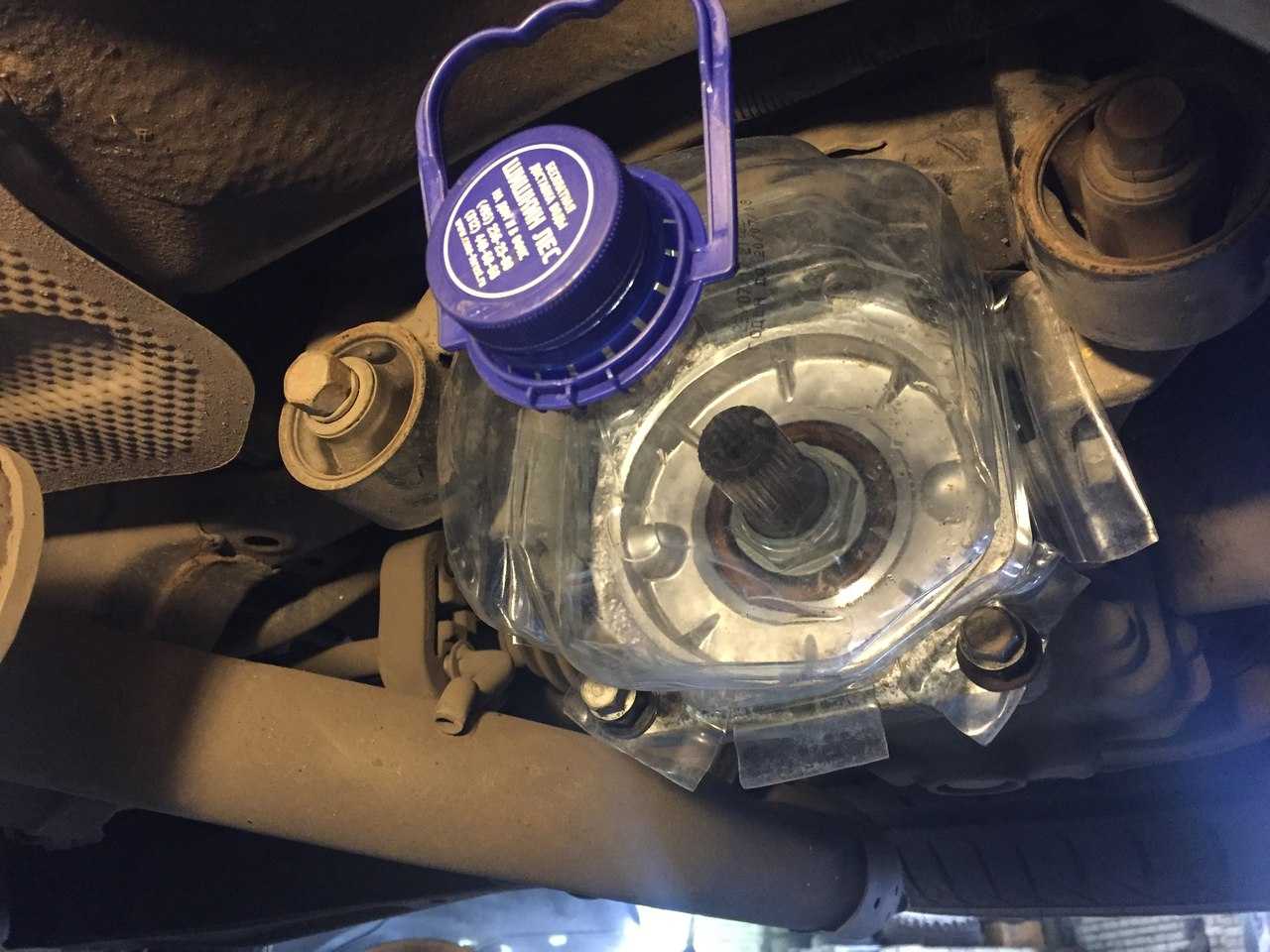

С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.

(ссылка на источник фото)

Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости. Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна

Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление

Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.

(ссылка на источник фото)

Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.

(ссылка на источник фото)

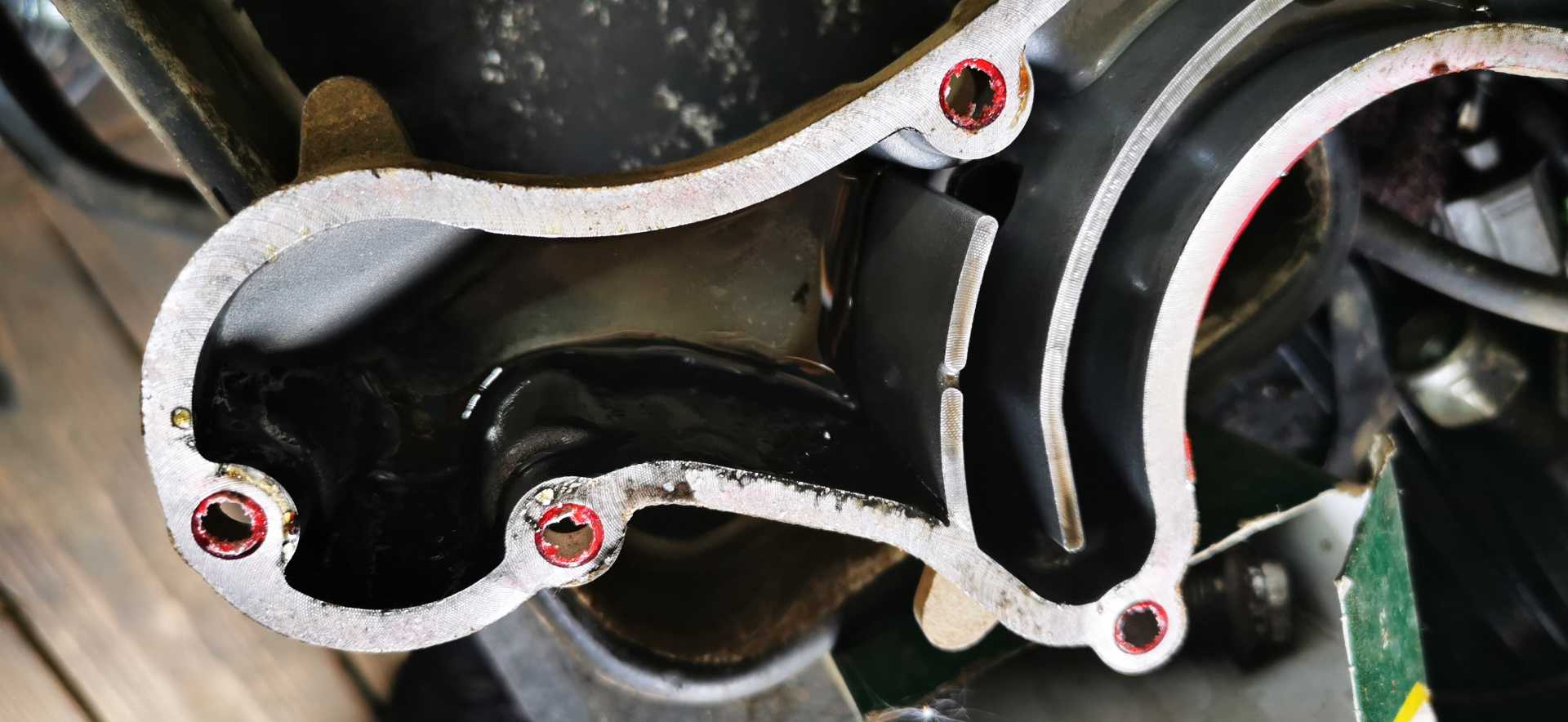

Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.

(ссылка на источник фото)

Результат

После замены масла в муфте Kia Sportage 3 сделайте тестовую дистанцию в 20-30 км. Машина должна ехать плавно, без толчков. Если пинки остались, нужно проверить фрикционы внутри муфты и тщательно их промыть.

Сколько масла заливать в Киа Соренто

Первое поколение BL, 2002-2009

Соренто 1-го поколения получил платформу от Хендай Терракан и имел несколько вариантов полного привода: жестко подключаемый передний мост (с помощью раздатки) или автоматически подключаемые передние колеса (при помощи электронно-управляемой муфты). При этом все комплектации Соренто оснащались понижающей передачей. В США еще поставляли более доступную версию с задним приводом, а в России существовали только полноприводные машины, оборудованные 140-сильным дизелем объемом 2.5 л либо бензиновыми моторами 2.4-3.5 л (139-194 л. с.). С 2007 по 2009 г. версию для РФ выпускали в Ижевске.

Масло в раздатку с АКПП: объем – 1,8 литра

Масло в раздатку с МКПП: объем – 1,8 литра; допуск и вязкость: API-GL-4; SAE 75W-90

Масло в редуктор переднего моста: объем – 1,3 литра; допуск и вязкость: API-GL-5; SAE 75W-90 Масло в редуктор заднего моста: объем – 1.6 литра; допуск и вязкость: API-GL-5; SAE 75W-90

Второе поколение XM, 2009-2014

Второе поколение Соренто выполнено в новом фирменном стиле, актуальном для всех моделей Киа в первой половине 2010-х годов. Автором новой дизайнерской концепции стал шеф-дизайнер Киа Петер Шрайер, который практически с нуля разработал несущий кузов со строгим и угловатым оформлением. Из-за отказа от рамной конструкции ухудшилась проходимость, но зато улучшились ездовые качества и увеличилось пространство в салоне. В результате модель была доступна и в семиместном исполнении. Кроме того, Соренто получил новый турбодизель с мощностью 197 л. с. и поддержкой Евро-5. При этом самая мощная версия оснащалась 3,5-литровой «шестеркой» на 276 л. с. После рестайлинга 2013 года кроссовер был доступен с обновленным бензиновым мотором 2.4 л (175 л. с.) и двумя дизелями 2.0-2.2 л (150-197 л. с.).

Масло в раздатку: объем – 600 мл; API-GL-4, 5; SAE 75W-90

Масло в редуктор переднего и заднего мостов: объем – 2 литра (всего); допуск и вязкость: API-GL-5; SAE 75W-90, 80W-90, 90W-140

Третье поколение UM, 2014-2020

Соренто 3-го поколения обрел обтекаемые и динамичные очертания и избавился от угловатых форм. Высота кузова уменьшилась до 1685 мм (раньше было 1710 мм), в результате чего машина стала более приземистой с эффектом кросс-купе, в том числе за и за счет увеличенной ширины кузова (1890 против 1885 мм раннее). Вместе с тем, увеличилась колесная база, улучшилось качество отделки салона, а переднюю панель изготовили из мягкого пластика. В России машина оснащалась бензиновыми моторами объемом 2.4 и 3.3 л (188-250 л. с.), а также 200-сильным дизелем объемом 2,2 литра.

Масло в раздатку: объем – 0,7 литра, допуск и вязкость: API-GL-4, GL-5; SAE 75W-90

Масло в редуктор (дифференциал) мостов: переднего – 1,3-1,5 л; заднего – 1,6-1,8 л; допуск и вязкость: API-GL-5, SAE 75W-90, 80W-90, 90W-140.
