Замена передних колодок киа спектра

Схема тормозных трубок киа спектра

На автомобилях используется рабочая тормозная система с гидравлическим приводом.

Система работает следующим образом:

– педаль тормоза связана с главным тормозным цилиндром; – когда педаль нажимается, жидкость под давлением от главного тормозного цилиндра по металлическим трубкам и гибким шлангам передается к передним и задним тормозным механизмам; – рабочие тормозные цилиндры представляют собой гидравлические модуляторы, которые преобразовывают давление жидкости, создаваемое в главном тормозном цилиндре в перемещение элементом тормозного механизма; – передние и задние поршни суппорта тормоза перемещаются, и за счет трения о тормозные диски и барабаны обеспечивают требуемое замедление автомобиля; – при отпускании педали тормоза, давление в системе уменьшается. Тормозные колодки и поршни возвращаются к нейтральному или исходному положению и торможение прекращается.

При уменьшении уровня тормозной жидкости, датчик уровня жидкости в главном тормозном цилиндре включает контрольную лампу в комбинации приборов. Если контрольная лампа горит, в первую очередь проверьте, что стояночный тормоз отпущен, так как лампа указывает на пониженный уровень жидкости и затянутый стояночный тормоз.

Антиблокировочная система тормозов (ABS)

Антиблокировочная система тормозов предназначена для исключения блокировки колес при интенсивном торможении.

– уменьшение тормозного пути за счет исключения блокировки колес при интенсивном торможении; – улучшения стабильности управления автомобилем в процессе торможения.

Антиблокировочная система тормозов работает на основании информации от четырех датчиков передаваемой блоку ABS. Система управляет каждым колесом в отдельности и уменьшает давление жидкости в том колесном тормозном механизме, колесо которого начинает блокироваться.

Расположение элементов антиблокировочной системы тормозов (ABS) на автомобиле

Когда блок управления ABS обнаруживает блокирование колеса, он управляет каждым клапаном для увеличения или уменьшения давления.

Блок управления ABS определяет частоту вращения и норму замедления каждого колеса на основании информации от датчиков частоты вращения колеса. При торможении частота вращения колеса уменьшается, и блок ABS определяет разницу между скоростью автомобиля и частотой вращения колеса. Если замедление некоторых колес превышает ожидаемое значение, блок ABS определяет начало блокировки и открывает соответствующие электромагнитные клапаны чтобы уменьшить давление тормозной жидкости.

Блок управления ABS выполняет следующие функции:

Блок управления ABS непрерывно проверяет блокирование каждого колеса и управляет каждым клапаном, чтобы регулировать давление тормозной жидкости, если требуется. Блок управления ABS также проверяет, что компоненты работают должным образом, и выключает ABS, при обнаружении сбоев. Тогда тормозная система работает как стандартная тормозная система.

Датчик частоты вращения

Контрольная лампа ABS расположенная в комбинации приборов загорается на 2 секунды после включения зажигания.

Блок гидравлического управления (HCU) состоит из насоса с электрическим двигателем и блока клапанов для того, чтобы управлять давлением ABS.

Датчик расположен в электродвигателе насоса и передает выходной сигнал блоку ABS, который определяет работоспособность насоса.

Блок управления ABS начинает выполнять самодиагностические функции после включения зажигания. Блок управления ABS обнаруживает неисправность для каждого контура, и компонент, сравнивая состояние системы с ограниченным набором условий в блоке управления ABS. Блок управления ABS хранит код неисправности и затем выводит на диагностический прибор в виде кодов, обозначаемых четырьмя цифрами.

Проверка кодов самодиагностики

1. Для предотвращения повреждения элементов тормозной системы перед проведением ремонта или диагностики выполните следующие условия:

– выключите зажигание и отсоедините каждый компонент тормозной системы; – компоненты, которые не ремонтопригодны, замените как узел; – при использовании электросварки отсоедините каждый компонент тормозной системы.

2. Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты, промойте их большим количеством воды.

Особенности задних колодок на модели Киа Спектра

• снижение толщины фрикционных накладок до уровня ниже возможного, то есть если они стали тоньше 1,0 миллиметра;
• при замасленности поверхности накладок;
• при выявлении борозд, трещин, сколов и прочих повреждений на фрикционных накладках тормозных колодок;
• если крепление их ослабло, и накладка неплотно соединяется с основанием.

Для снижения риска при обслуживании и эксплуатации тормозов на Киа Спектра, стоит придерживаться следующих простых рекомендаций:

• во-первых, ни в коем случае не используйте горючее (бензин, дизель), а также какие бы то ни было смеси-растворители для очистки тормозов и маслянистых пятен на них, помните, что при выявлении таковых необходима замена;
• во-вторых, заменяться должны одновременно касаться оба задних элемента независимо от степени изношенности или состояния второго;
• в-третьих, не меняйте какие бы то ни было колодки между собой, такие манипуляции могут спровоцировать эффект, при котором торможение будет осуществляться неравномерно.

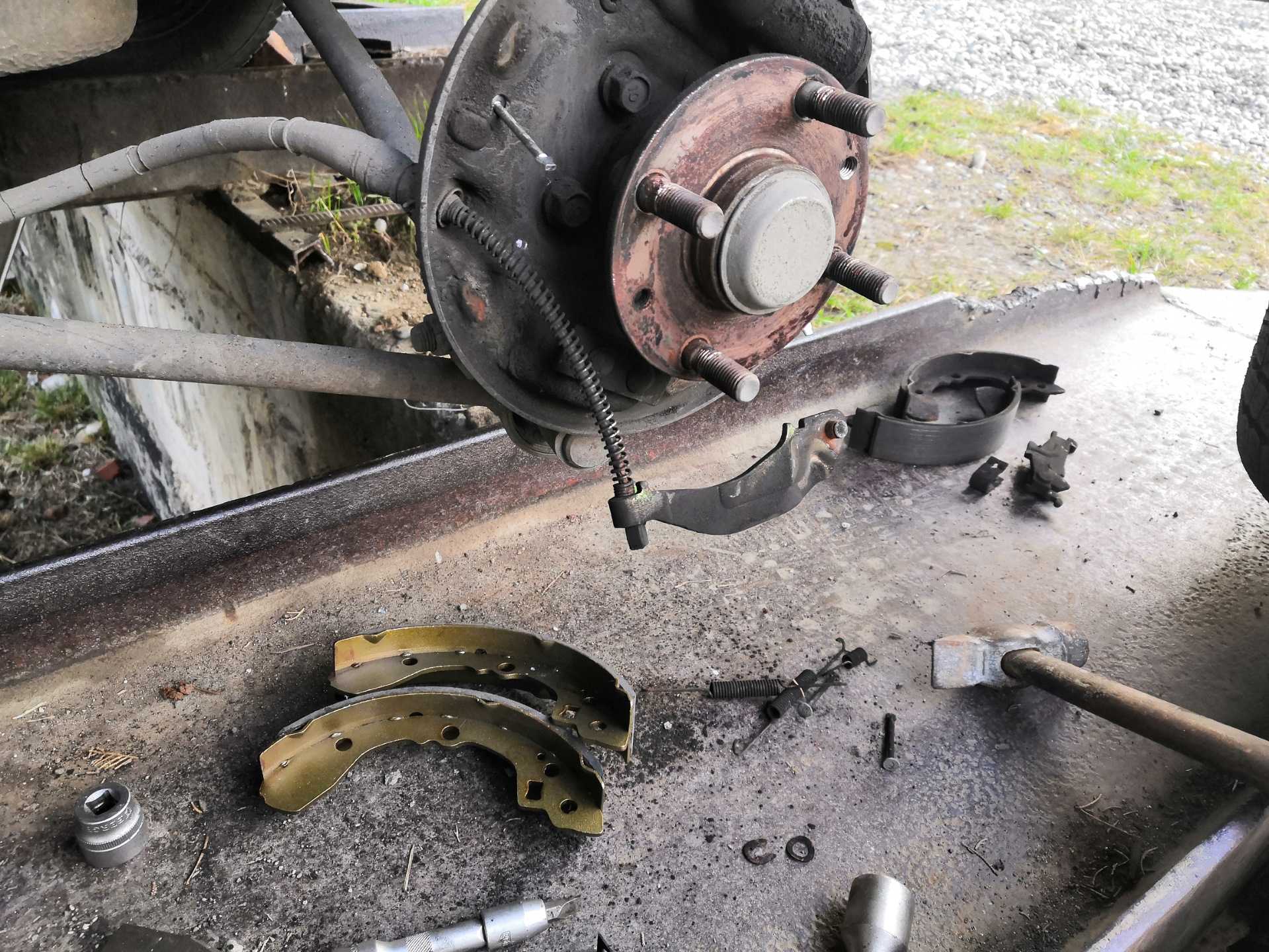

Замена задних тормозных колодок на автомобиле Киа Спектра производится при помощи таких приспособлений:

• для демонтажа колеса необходим гаечный ключ;
• плоская и крестообразная отвертки;
• пассатижи (обычные и раздвижные).

На видео в сети автомеханики часто используют специальный инструмент.

Сама процедура несложная, тем более, если следовать пошаговой инструкции и посмотреть тематическое видео. Алгоритм проведения замены тормозных колодок:

1. Поставить машину на 1-ю скорость и подставить клинья для упора с обеих сторон под колеса спереди для безопасности проведения работ.
2. Опустить до самого упора рычаг стояночного (так называемый ручник) тормоза.
3. Скрутить и снять колесо.
4. Определить уровень тормозной жидкости в бачке, если он достигает иди близок к максимальной черте, необходимо частично отобрать ее. Так предотвратим ее расплескивание.
5. Снять барабан тормозов.
6. Демонтировать пружинку авторегулировки зазора.
7. Поддеть плоской отверткой или аналогичным инструментом и снять стяжные пружины.
8. Снять заднюю колодку.
9. Отключить разжимной рычаг, от троса ручного тормоза.
10. Демонтировать разжимную планку отвечающего за регулировку зазора механизма.
11. Снять вторую тормозную колодку.
12. Вынуть стопорные шайбы, удерживающие пальцы разжимного рычага и вынуть сам палец.
13. Нанести тугоплавкую смазку, предназначенную для обработки тормозов, на места активного трения колодок.
14. При помощи раздвижных пассатижей сжать поршни цилиндра.
15. Установить колодки на место в обратном порядке. При этом механизм автоматической регулировки зазора необходимо привести в первоначальное положение.
16. Поставить барабан в штатную позицию.

Замена окончена. Для того чтобы откорректировать зазор до требуемых параметров между элементами тормозного механизма задних колес, необходимо выжать педаль тормоза от 10 до 15 раз. Каждый раз должен отчетливо слышится щелкающий звук авторегулятора. Когда щелканье не раздается, зазор отрегулирован. Поле этого можно вернуть колесо на свое место.

Когда замена полностью проведена, необходимо отладить стояночный тормоз, видео об этом можно легко найти в сети.

Как видно из статьи и видео, процедура не требует особых навыков и под силу даже начинающим автолюбителям.

Руководства по ремонту Киа Спектра: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

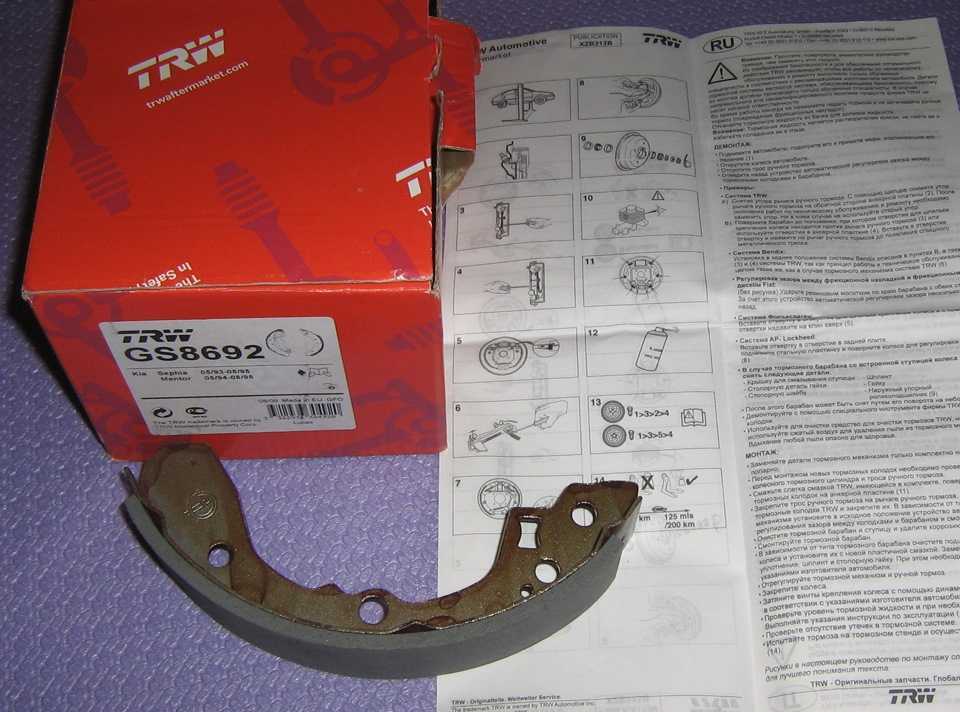

Задние колодки барабанного типа для Kia Spectra имеют маркировку FLK03.

Задние колодки дискового типа HANKOOK для Kia Spectra имеют маркировку FPK04R. Купить

Задние колодки дискового типа HANKOOK тюнинговой серии S1 для Kia Spectra имеют маркировку S1K04R.

Минимально допустимая толщина фрикци­онных накладок тормозных колодок составля­ет 1,0 мм.

Заменяйте колодки в следующих случаях:

— толщина фрикционных накладок меньше допустимой.

— поверхность накладок замаслена

— фрикционная накладка непрочно соеди­нена с основанием.

— на накладках глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие—либо другие минеральные раство­рители для очистки тормозов. Колодки заменяйте одновременно в тормоз­ных механизмах обоих задних колес. Недопустима замена передней и задней ко­лодок между собой, а также между левым и правым колесом — это может привести к неравномерному торможению.

1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

4. Если уровень тормозной жидкости в бач­ке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана)» .

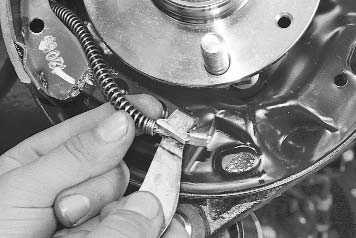

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора.

7. . и извлеките пружину из тормозной колодки.

8. Отверткой или бородком подцепите верхнюю стяжную пружину.

При пользовании пассатижами или отверт­кой будьте осторожны. Рекомендуем рабо­тать с помощью специальных клещей для снятия стяжных пружин.

10. Аналогичным образом снимите нижнюю стяжную пружину.

11. Удерживая хвостовик опорной стойки нажмите на пластину поверните ее на 1/4 оборота.

12. . снимите пружинную пластину.

13. . и опорную стойку задней колодки.

14. Аналогичным образом снимите пружин­ную пластину передней тормозной колодки.

15. Снимите заднюю тормозную колодку.

16. . и отсоедините разжимной рычаг от троса стояночного тормоза.

17. Снимите разжимную планку механизма автоматической регулировки зазора и перед­нюю тормозную колодку.

18. Снимите стопорную и опорную шайбы с пальца разжимного рычага.

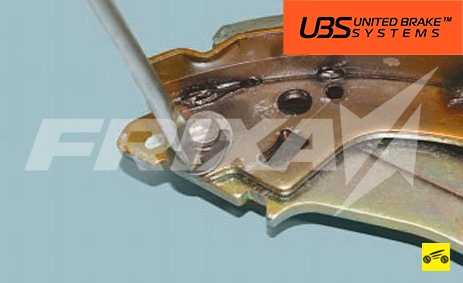

19. . и извлеките палец разжимного рычага из колодки.

20. На места трения передней и задней тор­мозных колодок о тормозной щит нанесите ту­гоплавкую смазку для тормозных механизмов.

Детали распорной планки и регулятора лево­го тормозного механизма невзаимозаменяе­мы с соответствующими деталями правого тормозного механизма — не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положе­ние, в котором он находился перед снятием.

Учтите, что при утапливании поршней в ци­линдры повышается уровень тормозной жид­кости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии дол­жен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .

Замена передних тормозных колодок Киа Спектра

Одним из важных мероприятий по обслуживанию автомобиля Киа Спектра является замена тормозных колодок. От их состояния напрямую зависит эффективность торможения, а значит и безопасность управления авто для вас и других участников дорожного движения. Кроме того, при сильном износе, колодки могут повредить тормозные диски, что может привести к необходимости дорогостоящего ремонта. Данная процедура в среднем может требоваться через каждые 40-60 тысяч километров пробега, хотя эти цифры сильно зависят от манеры езды, навыков и привычек водителя, а так же качества самих деталей.

Рекомендуется проверять состояние тормозных колодок не реже чем раз в 10 тысяч километров пробега.

Процедура замены колодок переднего дискового тормоза на автомобиле Киа Спектра не является дорогостоящей и сложной, и легко и быстро выполняется в любом автосервисе. Надо сказать, что качество выполнения даже таких несложных работ в современных автомастерских, за редким исключением, оставляет желать много лучшего. Дело в том, что некачественная установка тормозных колодок, загрязнения и отсутствие необходимой смазки в деталях тормозов автомобиля, может повлечь за собой преждевременный выход их строя, снижение эффективности торможения или появление посторонних шумов при движении. Поэтому, или просто в целях экономии, вы можете выполнить замену своими руками. Конечно лучше всего для замены использовать оригинальные запасные части, и мы для своего примера выбрали именно оригинальные тормозные колодки Киа Спектра.

Оригинальные тормозные колодки Kia Spectra

Для работы вам понадобятся минимальные навыки ремонта автомобиля и следующий инструмент:

1. Балонный ключ
2. Домкрат
3. Набор ключей или головок
4. Большая отвёртка или монтировка
5. Плоская отвёртка
6. Смазка для тормозных механизмов

Замена передних тормозных колодок на Киа Спектра

Здравствуйте, спешу поделиться с вами опытом по замене передних тормозных колодок на автомобиле Kia Spectra. Данная операция не столь тяжелая, чтобы доверять ее профессионалом, так что можно справиться и самому. Замена колодок производится недолго, так что времени на данную работу уйдет немного. Итак, начнем. Первым делом нужно купить сами колодки. Я выбрал колодки Hi-Q, которые стоят в среднем 670 рублей. Я думал будут стоить намного больше. Теперь едем на замену.

Загоняем автомобиль в гараж и даем при необходимости остыть шинам, если вы меняете колодки в летнее время. Если вы начали с левой колодки, то вам потребуется выкрутить колесо в правую сторону, только не до упора. Выворачивать колесо нужно для того, чтобы при работе было легче дотянуться до креплений.

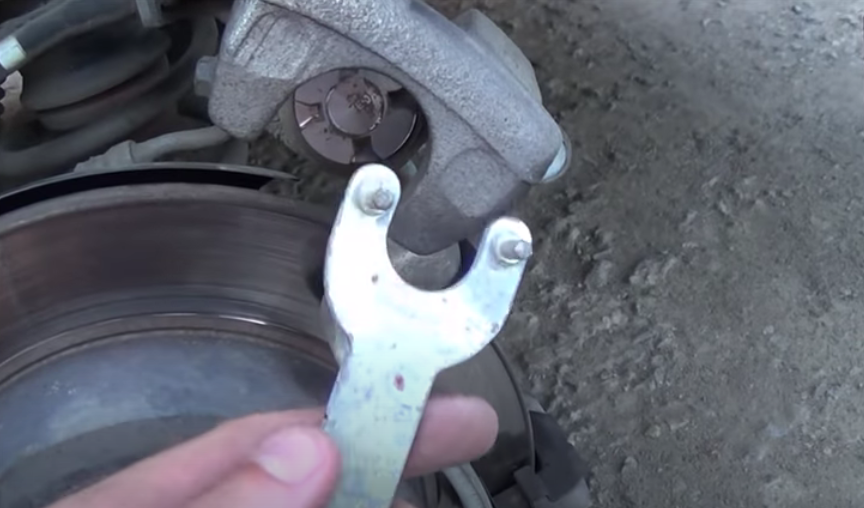

На задней поверхности суппорта автомобиля имеются два небольших болта, которые нам потребуется открутить.

Когда болты будут откручены, аккуратно вынимаем суппорт. При снятии суппорта, будьте осторожны с тормозными шлангами, так как их нельзя повреждать.

Теперь снимаем тормозные колодки и откладываем их в сторону, они нам больше не понадобятся.

Достаем новые колодки и вставляем их на место, не забудьте установить пискун. Пискун — это небольшая пластинка, имеющая изогнутую форму и устанавливающаяся с внутренней стороны колодки.

Затем, нам потребуется вдавить внутрь поршень, который находится на креплении суппорта. Сделать это можно с помощью болонного ключа. Запомните то, что данные поршни вдавливаются тяжело и делать это придется долго. Ни в коем случае не бейте по поршням молотком или еще чем-либо, так как это не поможет, а только может навредить. В моем случае, при нажатии на поршень во втором колесе тормозная жидкость перелилась, так как колодки были в ужасном состоянии, но это было не так страшно, потому что я заменял и колодки, и тормозуху.

Когда поршень будет вдавлен до упора, устанавливаем на место, снятый суппорт и закручиваем болты крепления на место. На фото, вы видите резинки — уплотнители. Данные резинки, должны быть прижаты, без каких либо зазоров. Прижать их плотно можно методом вращения резинок, вокруг своей оси, после чего они встанут плотно. Первая колодка благополучно заменена. Ставим на место колесо и переходим к замене колодки второго колеса. Спускаем автомобиль с домкрата и переходим на другую сторону. Вторую колодку меняем точно так же, как это сделали с первым колесом. Далее, заливаем тормозную жидкость и прокачиваем тормоза. Замена полностью завершена. Ничего сложного при работе не было. На замену передних колодок ушло всего лишь полчаса, не больше. Но зато мы не стали тратить деньги на работу профессионала, мы и так все сделали, как профи. Рекомендую, при езде на первых 100 км не прибегать к резкому торможению, так как это может помешать равномерной притирке тормозных колодок, что может повлечь за собой плохое управление автомобилем, что, в свою очередь, может привести к нарушению ПДД. Ну вот и все, что я хотел вам рассказать

Всем спасибо за внимание, пока

Источник

Порядок замены передних колодок в Киа Спектра по шагам

ВНИМАНИЕ! Перед началом работы проверьте уровень тормозной жидкости. Если он близок к верхней отметке, то необходимо откачать часть жидкости, т.к

установка колодок приведет к повышению уровня в бачке главного тормозного цилиндра.

1. Установите машину на ровную поверхность. Если вы начинаете замену с правой части автомобиля, то вам необходимо выкрутить колеса в левую сторону, но не до упора. Такая манипуляция обеспечит более легкий доступ к креплениям. Поставьте автомобиль на ручник. Если требуется, положите под задние колеса упоры, чтобы машина не откатилась.
2. Воспользовавшись балонным ключом, немного открутите гайки крепления переднего колеса. Поддомкрачивайте автомобиль пока колесо не будет свободно висеть над поверхностью. Открутите гайки с помощью баллонного ключа до конца, и снимите колесо.

СПРАВКА! Открученное колесо можно положить под порог автомобиля, что обеспечит дополнительную страховку.

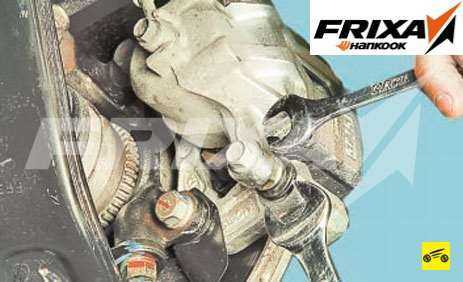

1. Необходимо открутить болты, которые удерживают суппорт. Затянуты они очень крепко, а за время службы могли закиснуть в самом суппорте, поэтому предварительно нанесите на них проникающую смазку WD-40. Отворачивая болты, используйте только качественную головку и вороток, т.к. старые, износившиеся накидные или рожковые ключи могут повредить, сточить грани болта, что приведет к дополнительным затратам по извлечению направляющих суппорта.

ВНИМАНИЕ! Будьте осторожны при откручивании болтов, не повредите пыльники направляющих. В противном случае они не смогут защитить внутреннюю поверхность от попадания влаги и грязи

Суппорт снят, чтобы не порвать тормозные шланги, подвесьте его на заранее подготовленную проволоку. Болтами к скобе суппорта крепятся направляющие, которые теперь можно беспрепятственно выкрутить.
Проверьте защитный чехол направляющей, в случае если он поврежден, замените на новый.

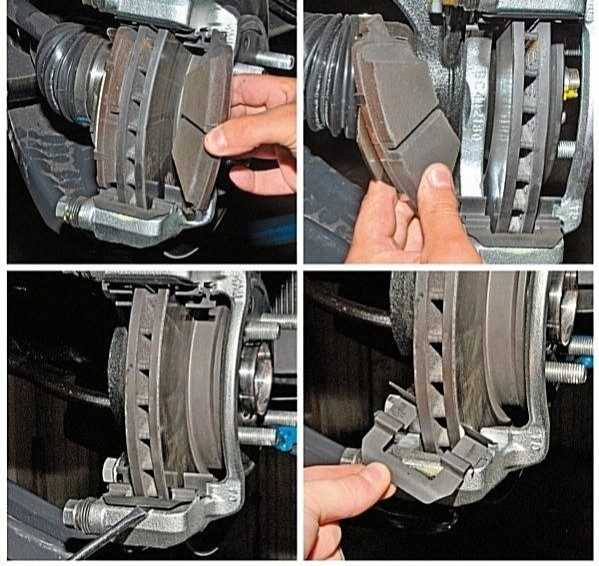

Подогните удерживающие пластины и извлеките с помощью плоской отвертки тормозные колодки.
Возьмите новые автозапчасти, отклейте этикетки и установите их на соответствующее место

Обратите внимание, что в суппорте наши детали устанавливаются парой, поэтому в процессе установки не перепутайте внешнюю и внутреннюю колодки.

ВАЖНО! Комплектующие не должны двигаться на своем рабочем месте. Проследите, чтобы их рабочая поверхность плотно прилегала к тормозному диску

Чтобы избежать дребезжания регулируйте степень прижатия пружинных пластин.

1. Как только новая пара запчастей установлена, начинается процесс сборки. Прежде всего, необходимо почистить и смазать направляющие суппорта тугоплавкой смазкой для тормозных механизмов. Эту же смазку поместите в места посадки направляющих.
2. Заверните направляющие. Не забывайте о том, что на Киа Спектра верхняя и нижняя направляющие разные, не перепутайте их при сборке.
3. Установите болты и затяните их. На этом процесс замены передних тормозных колодок закончен. Аналогично замените тормозной механизм другого переднего колеса.

После окончания работы не забудьте проверить уровень тормозной жидкости. Не рекомендуется сразу выезжать на оживленную магистраль, т.к. только что установленные колодки еще не притерлись. Первые 100 км старайтесь тормозить плавно. При резком торможении колодки сильно нагреваются, верхний слой накладок подгорает, из-за этого накладки еще долго не притрутся, а значит и тормозная система не будет работать максимально эффективно.

Процесс замены передних тормозных колодок на Киа Спектра не является настолько сложным, чтобы обращаться за помощью к профессионалам. Руководствуясь инструкцией с этой задачей можно справиться самостоятельно. Помните, что своевременная замена тормозных колодок – это залог вашей безопасности.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Ремонт главного тормозного цилиндра Kia Spectra

Как узнать, нужно ли заменить тормозные цилиндры? Если вы заметили хотя бы один из следующих признаков, рекомендуем обратиться в автосервис:

• педаль тормоза выходит из строя, торможение начинается в конце ее хода
• ход педали слишком короткий
• требуется усилие, чтобы машина начала тормозить
• колодки постоянно прижимаются к дискам

Доверьте замену главного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Kia Spectra . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы ответить на этот вопрос, вам следует провести диагностику тормозной системы Kia Spectra, но вы можете сделать предварительную оценку, указав симптомы:

1. Отклик тормозной системы на педаль значительно снижен.
2. чтобы остановить машину, нужно нажать на педаль с полной силой.
3. Отказ педали — Тормоза срабатывают, когда педаль практически прижата к полу.

Эти признаки часто сопровождают другие неисправности тормозной системы Киа Спектра

Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Даже при плавном торможении на ровной дороге автомобиль будет заносить, что является признаком проблемы в тормозной системе или приводе колес.
2. Посторонние звуки — скрипы, скрипы — больше присущи изношенным тормозным колодкам и дискам.
3. Чрезмерный нагрев дисков и колодок — проблема суппортов.

Если вы не нашли никаких следов от второго блока, но заметили хотя бы один из первого, можно утверждать, что главный тормозной цилиндр (ГТЦ) Kia Spectra требует как минимум специализированного осмотра.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость течет внутри главного цилиндра Kia Spectra, не создавая необходимого давления в системе. При этом уровень тормозной жидкости не снижается, так как при внешних утечках и педаль тормоза заметно падает. Чтобы исключить неисправность вакуумного усилителя тормозов с подобными симптомами, вам следует амортизировать автомобиль и несколько раз нажать на педаль тормоза: если вы можете нажать не более 3–4 раз, усилитель тормозов в порядке.

Перелив происходит из-за износа манжет. Принцип такой неправильной работы можно сравнить с попытками прокачать колесо неисправным насосом, от которого отравлен воздух: чем активнее вы качаете поршень, тем больше воздуха в процессе будет потеряно и он не попадет в колесная камера.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Kia Spectra?

Есть три распространенные причины отказа GTZ:

1. В тормозную систему была залита некачественная тормозная жидкость, которая разрушила резиновые уплотнители и привела к утечкам из ГТЦ.
2. Тормозная жидкость давно не менялась и процент влажности превысил все допустимые нормы. Металлические элементы стали окисляться, забиваться, забивать клапаны частицами ржавчины.
3. Ремонт вручную, который не соответствует цилиндру или таким же некачественным деталям, как ремонтный комплект.

Во всех трех случаях можно избежать проблем: своевременно провести диагностику тормозной системы Kia Spectra и заменить жидкость внутри нее; покупать запчасти только в проверенных автосалонах; провести ремонт специалистами.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Kia Spectra?

Главный цилиндр подлежит ремонту. Для этого выпускаются ремкомплекты Киа Спектра ГТЦ двух типов — полные и неполные. В комплект входит:

• защитный колпак для самого ГТЦ;
• монтажный колпачок;
• поршневые и поршневые уплотнения;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• пружинно-винтовая опора.

В неполный комплект входят только манжеты и прокладки.

Замена главного цилиндра в сборе тормоза Киа Спектра проводится при наличии внутри корпуса сколов, царапин или раковин, а также повреждений из-за механического воздействия.

Замена тормозных колодок тормозного механизма заднего колеса Kia Spectra 2000-2011

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 1,0 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора.

7. . и извлеките пружину из тормозной колодки.

8. Отверткой или бородком подцепите верхнюю стяжную пружину.

При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

10. Аналогичным образом снимите нижнюю стяжную пружину.

11. Удерживая хвостовик опорной стойки, нажмите на пластину, поверните ее на 1/4 оборота.

12. . снимите пружинную пластину.

13. . и опорную стойку задней колодки.

14. Аналогичным образом снимите пружинную пластину передней тормозной колодки.

15. Снимите заднюю тормозную колодку.

16. . и отсоедините разжимной рычаг от троса стояночного тормоза.

Так выглядят детали тормозного механизма заднего колеса (на фото показаны детали тормозного механизма c левой стороны): 1 – передняя тормозная колодка; 2 – распорная планка; 3 – верхняя стяжная пружина; 4 – пружина разжимной планки; 5 – разжимной рычаг; 6 – задняя тормозная колодка; 7 – опорные стойки колодок; 8 – пружинная пластина; 9 – нижняя стяжная пружина.

17. Снимите разжимную планку механизма автоматической регулировки зазора и переднюю тормозную колодку.

18. Снимите стопорную и опорную шайбы с пальца разжимного рычага.

19. . и извлеките палец разжимного рычага из колодки.

20. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма – не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положение, в котором он находился перед снятием.

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза» ).
