Согреваемся или как установить подогрев сидений на гранту и подключить его

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

• Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
• Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
• Извлеките кресла из салона, иначе работать будет крайне неудобно.
• Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.
• На спинке располагается заглушка под подголовники, которая извлекается.
• Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
• Теперь вы можете полностью снять всю обшивку.
• Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Вопрос здоровья

Сегодня сотрудники медицинской сферы до сих пор активно спорят относительно вреда подогрева на креслах внутри автомобилей. Одни считают, что обогрев вредит мужскому здоровью. Другие же напротив, считают это нормальным и даже полезным дополнением для машины.

Решение в любом случае за вами. Но рекомендуем не увлекаться высокими температурами. Просто прогревайте немного сиденья перед тем, как отправиться в путь. А потом отключайте систему.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Каждый хочет сделать салон своего автомобиля комфортным, а комфортно в первую очередь тогда, когда пятая точка в тепле

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

• 1 – на датчик низкого давления масла в картере двигателя;
• 2 – на выключатель индикации ручника;
• 3 – предназначен для служебных нужд при диагностики панели приборов;
• 4 – на выключатели внешних осветителей;
• 5/6 – аналогично для правого и левого поворотников соответственно;
• 7/8 – CAN L/H;
• 9 – индикация положения ремней безопасности;
• 10 – контакт кнопки Перезагрузка подрулевого рычага;
• 11 – отклик сенсора бачка тормозной жидкости;
• 12/13 – на головную оптику, положение дальний/ближний свет;
• 14/15 – выводы противотуманок перед/зад соответственно;
• 16/18 – прием сигнала антенны иммобилайзера;
• 17 – провод массы приборной доски;
• 19/21 – на клемму №30/15;
• 20 – на привод электроусилителя рулевого блока;
• 22 – на датчики закрытия дверей;
• 23/24 – кнопки МК для переднего и заднего хода соответственно;
• 25 – на термометр окружающей среды;
• 26 – индикация поплавка бензобака.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Установка нагревательных элементов для подогрева сидений

Прежде рассмотрим механическую часть, то есть то, что предстоит сделать для установки нагревающих элементов в сидения машины, а дальше рассмотрим и электрическое подключение подогрева сидений.  Вначале необходимо снять сиденья. Тут всё просто. Только перед тем как откручивать водительское сиденье, загляните под него и вытащите разъём индикатора не пристёгнутого ремня. Для этого нажмите на фиксатор разъёма и потяните на себя.

Сиденья крепятся четырьмя болтами к кузову. Головка у болтов на Гранте под так называемую «евро» головку (Е10). Если у вас другая возьмите соответствующий ключ. Откручиваем эти болты и снимаем сиденья.

спереди…

сзади…

Для удобства снятые сидения заносим домой и начинаем с работать уже с ними дома. Разбираем сиденья. Нам необходимо снять спинку. Для этого переворачиваем кресло набок. Берём две плоские отвёртки. Вставляем их с двух сторон под барашек регулировки угла наклона спинки и поддевая его снимаем.

После этого, поддев плоской отвёрткой, разъединяем две половинки пластмассовых крышечек. Делаем это очень аккуратно, так как можно случайно сломать направляющие.

Выкручиваем саморез удерживающий декоративную накладку. Снимаем ее.

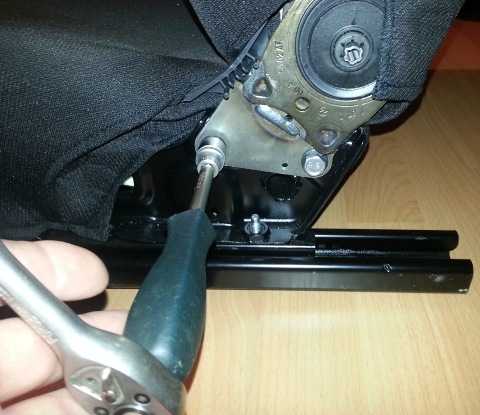

Берём ключ на 13 мм. и отворачиваем два болта М8 мм., крепящие спинку сиденья к основанию.

После этого аналогичные работы производим с противоположной стороны. Затем разъединяем половинки кресел. Теперь необходимо снять заводские чехлы сиденья. Начнём с нижнего каркаса кресла.Переворачиваем его «вверх ногами». Чехол крепится к каркасу заводскими фиксаторами из жёсткой проволоки.

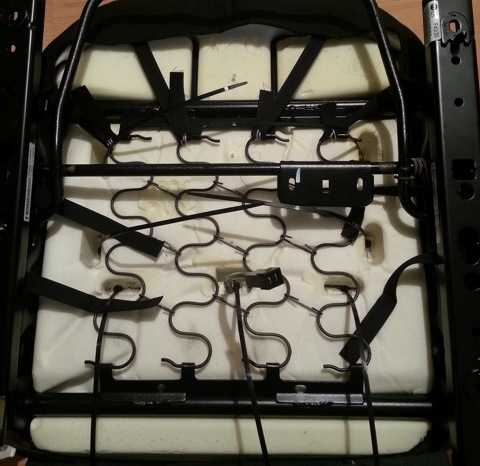

Они легко разжимаются плоскогубцами. Для разжима необходимо зажать плоскогубцами край проволоки, и прокрутить её круговым движением. На фото изображены места, где нужно разъединять эти самые фиксаторы.

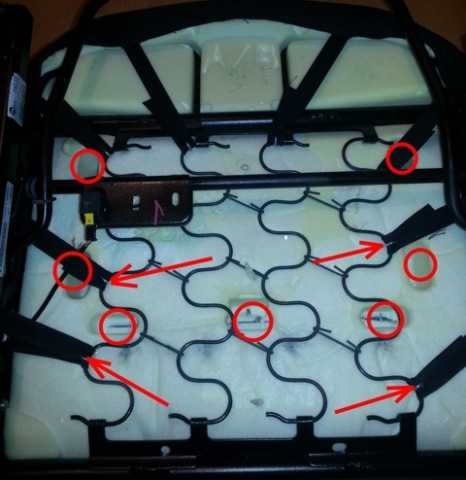

После того, как все отмеченные на фото фиксаторы освобождены, отодвигаем чехол в сторону и видим пенолитьё.

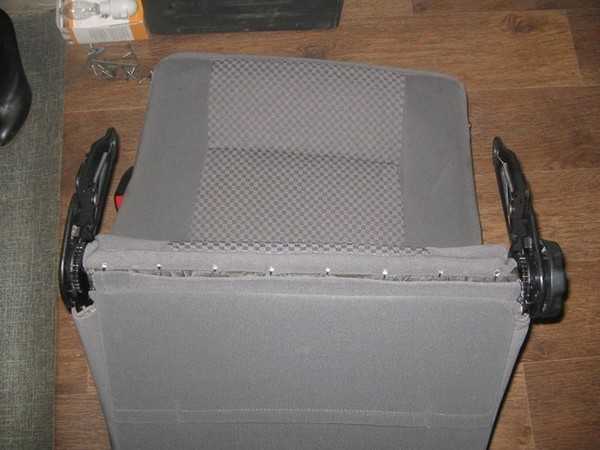

Теперь необходимо освободить чехол спинки кресла. Внизу спинки есть пластиковый замок. Отсоединяем его по периметру и задираем вверх часть чехла. Переворачиваем спинку задней частью вверх. Под чехлом увидите такие же фиксаторы. Необходимо удалить четыре штуки, как на фото.

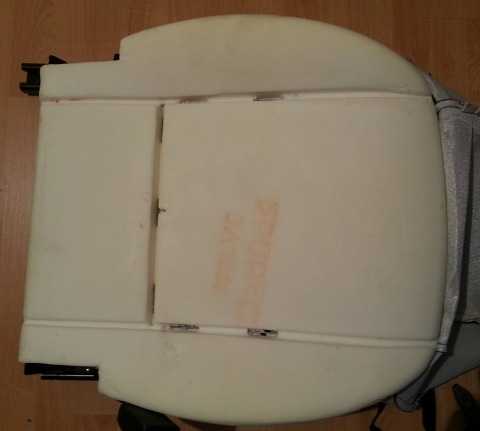

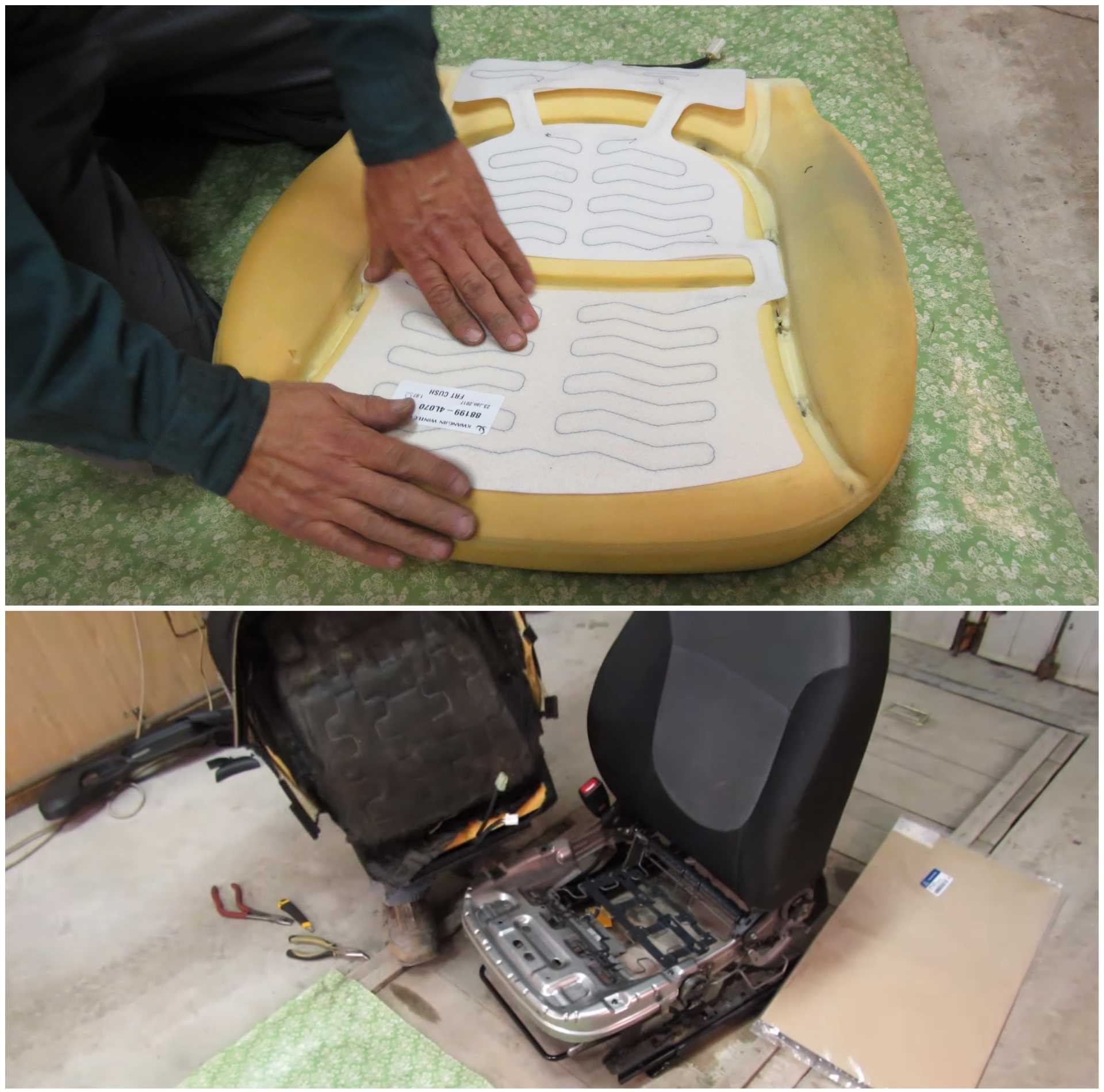

После того как пенолитьё оголено, берём наши грелки, примеряем их и крепим. Начнём со спинки. Грелка спинки имеет трапецевидную форму, как и место на спинке под обогрев нашего кресла. Но совпадает она с креслом лишь вверх тормашками, проводом вверх.

Пришлось крепить эту грелку проводом вниз, иначе провода не хватит. Но это ничего страшного, т. к. она ничему не мешает. Берём тканевый скотч и обклеиваем грелку по периметру примерно вот так.

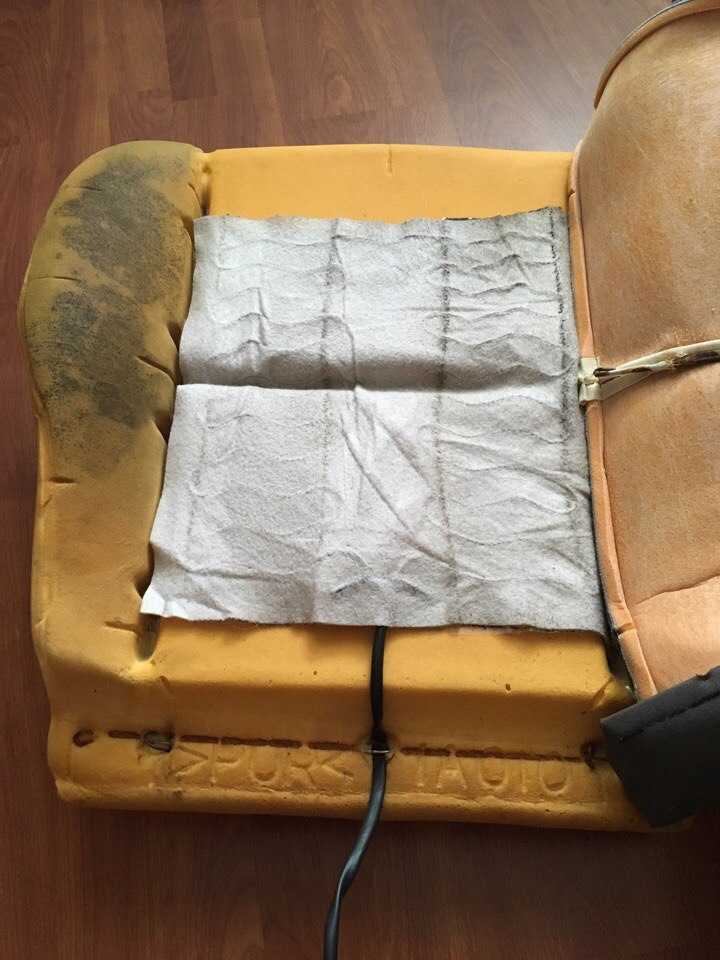

Отрываем защитный слой скотча и приклеиваем грелку на пенолитьё.

 Теперь примеряем нижнюю часть, то есть на сиденья. Тут тоже без подводных камней не обошлось. Вроде всё подходит, но провода выходят с краю. А должны быть посередине в разрезе. Ну и в этом нет ничего страшного. Чтобы провода не торчали через обивку их необходимо немного утопить. Берём острый канцелярский нож и делаем в пенолитье канавку для провода, как на фотографии.

Теперь также как и на спинке, обклеиваем грелку скотчем. Далее приклеиваем грелку к пенолитью

Здесь есть несколько моментов, на которые следует обратить внимание. На месте разреза грелки нужно клеить её со складкой

Если не сделать этот запас, то проволока которая находится в чехле, будет натягивать нагревательный элемент. И он может со временем от этого порваться. И ещё момент, нужно подрезать в грелке два края как на фото.

Делаем это очень аккуратно. Прощупываем пальцами нагревательный элемент и не в коем случае не повреждаем его ножницами. Это нужно для того, чтобы поместились по краям два фиксатора крепления чехла.Провод входа питания продеваем в центральное отверстие пенолитья, а провод соединения со спинкой пропускаем сзади. После приклейки обогревов, начинаем обратно натягивать чехлы сидений. Для фиксации чехла на каркасе, используем вместо заводских проволочных фиксаторов пластиковые хомутики.

Сначала продеваем хомут в чехол. Затем два конца хомута продеваем в пенолитьё и замыкаем хомут на застёжку. После закрепления чехлов и соединения двух грелок получаем примерно следующую картину с обратной стороны сидения.

Далее все собираем в обратной последовательности.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

• • 1/2 – соединительные колодки на передний жгут электрооборудования;
  • 3/4 – аналогично для кормового жгута;
  • 5 – блок управления световыми приборами;
  • 6 – модуль выключателя зажигания;
  • 7 – бортовой компьютер;
  • 8 – рычаг переключения положения дворников;
  • 9 – приборка;
  • 10 – управление режимами аварийки;
  • 11 – замок крышки грузового отсека;
  • 12 – диагностический разъем;
  • 13 – колодка на привод воздухозаборников;
  • 14 – кнопка выключения подогрева заднего ветрового стекла;
  • 15 – контакт аварийки;
  • 16 – переключатель стоп сигналов;
  • 17/18 – контактная группа – вывод на радиооборудование (магнитола);
  • 19 – вращающийся модуль оборудования;
  • 20/41 – привод водительской/пассажирской подушки безопасности;
  • 21 – питание клаксона;
  • 22 – группа монтажного блока;
  • 24 – группа прикуривателя;
  • 25 – подсветка контроля печки;
  • 26 – салонный плафон;
  • 27 – контактная группа замка зажигания;
  • 28 – контроллер;
  • 29 – входящий разъем на заднюю часть бортовой сети;
  • 30 – электронная часть педали газа;
  • 31 – добавочный резистор;
  • 32 – мотор печки;
  • 33 – блок переключателей печки;
  • 34 – модуль блокировки дверей;
  • 35/36 – реле головного вентилятора системы охлаждения;
  • 37 – проводка реле компрессора;
  • 38 – дополнительное реле или катушка индикации заднего хода;
  • 39 – клавиша включения кондиционера;
  • 40 – привод автоматической коробки передач;
  • 42 – термометр испарителя;
  • 43 – вывод на задний жгут проводов.

Резюме

Технология установки подогрева фронтальных сидений на Лада Гранта состоит из двух этапов: монтажа нагревательных элементов под заводские чехлы кресел и подсоединения их бортовой электросети. Сомнения вызывает предлагаемая схема организации электрической цепи.

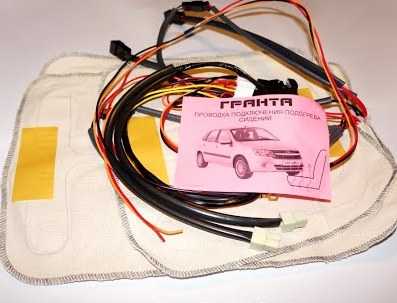

Производитель фирменного комплекта предлагает подключать нагреватели напрямую к кнопкам, а запитывать от кнопки управления аварийной сигнализацией. Поскольку цепь достаточно нагружена, лучше организовать питание обогрева через два реле с отдельным предохранителем. Кнопки желательно также заменить – в них нет индикации рабочего режима.

В первой части данной статьи я описал о внедрении комплекта обогревательных элементов с «Аламара» в сиденья Гранты.Во второй части я постараюсь описать как нам подключить их к бортсети автомобиля.Давайте вместе разберёмся в подключении.Многие подключают подогрев через одно или два реле. У меня в комплекте с жгутом проводки для подключения обогрева была небольшая схемка. На ней не было отмечено никаких реле, как и собственно в проводке они отсутствовали. А питание бралось с разъёма аварийной сигнализации. Также там было указанно, что необходимо заменить родной предохранитель этой цепи на 5 А на более мощный — 10 А.Давайте проверим, безопасно ли такое подключение:После установки обогревателей в кресла я подключил их к мощному блоку питания на 12 V, чтобы проверить их работоспособность. Заодно я решил разобраться более подробней в подключении, и удостовериться в надёжности и правильности этой схемы. Я подключил в цепь амперметр, и померил ампераж при нагрузке. Результаты Вы видите на фото:

Как видно выше, при нагрузке питания обогрева одного сиденья, потребление тока в пределах 2,4-2,5 А. Смотрим максимальный ток нагрузки нашей кнопки обогрева — он равен 5А (Выбито на самой кнопке). То есть запас по току для нашей кнопки довольно большой. Отсюда следует вывод — кнопки свободно можно использовать без реле.

Далее необходимо выяснить общий ампераж потребления обогревов на двух креслах. Включаем, замеряем.

Видим что ампераж не вышел за пределы 5 А. Отсюда следует, что рекомендация в схеме с проводкой правильная. Тоесть можно взять плюс (при включённом зажигании) от разъёма аварийной сигнализации и увеличить номинал предохранителя данной цепи на 5А. Но я решил не тянуть так далеко провода, и взял плюс от разъёма регулировки скорости обдува отопителя. Там и провод более толстого сечения чем на аварийке, и тянуть через всю панель не надо.

Теперь после теоретической части, перейдём к делу:

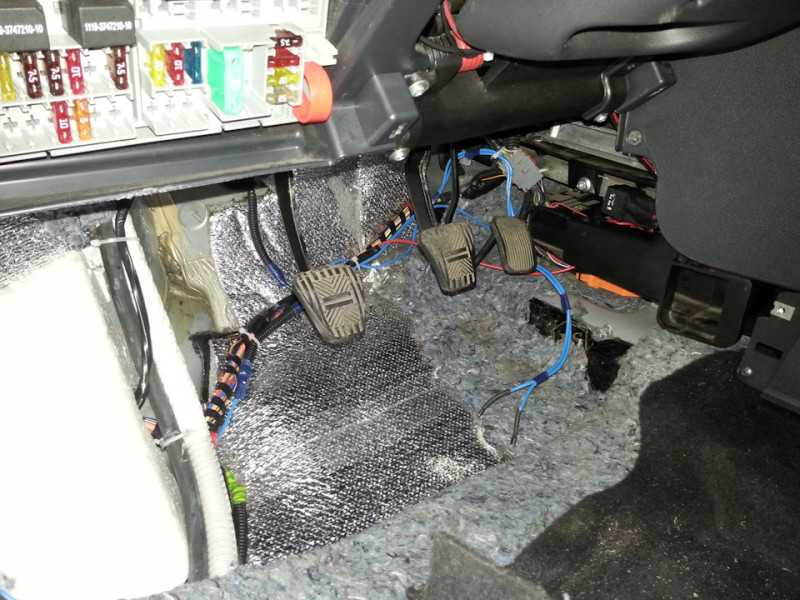

Подключение проводки удобнее всего выполнять со снятыми сиденьями.В первую очередь нам надо снять пластиковый тоннель пола. Он крепится пятью саморезами. Для начала откручиваем справа и слева тоннеля по два самореза. Ихнее расположение видно по фотографиям:

Профилактические меры

Для того чтобы заводская проводка Лада Гранта служила долго и не ломалась, опытные эксперты настоятельно рекомендуют выполнять ряд не сложных правил.

1. Периодически проверять все контактные разъемы и клеммы на предмет окислений и ржавления. Подобные повреждения соединений могут вызвать короткое замыкание и критическое снижение проводимости магистрали, что воспринимается бортовым компьютером как ошибка или поломка.
2. Использовать только оригинальные расходные материалы и элементы электроники. Применение поддельной продукции не дает гарантии работоспособности цепи. При этом некоторые элементы, при повреждении вызывают перепад напряжения в сети, что становится прямой причиной выхода из строя остального оборудования или пожара.
3. Использовать специальное масло для обработки контактных групп. Жидкость продается в автомагазинах или магазинах электроники. После обработки, контакты покрываются влаго не проницаемым слоем, что в 2-3 раза увеличивает срок их эксплуатации.
4. Тщательно следить за степенью зарядки и состоянием аккумуляторной батареи. Проводка Лада Гранта критично воспринимает значительное падение напряжения в бортовых цепях. Как следствие – это может стать причиной повреждения прошивки электронных блоков управления.

Подключение

Схема подключения обогрева задних сидений:

Контакт «В» лучше брать с защищённой сильноточной цепи с предохранителем. Контакты «A» и «C» можно найти в плафоне освещения ЭРА-ГЛОНАСС, в разъеме ISO-магнитолы или прикуривателя. Перед началом подключения не забудьте отключить минусовую клемму аккумулятора.

Установка и подключение подогрева задних сидений на Lada Vesta на видео в нескольких сериях:

Напомним, ранее мы рассказывали, как на Lada Vesta и XRAY подключить обогрев стекол/зеркал к доп.каналу сигнализации, а также, как сделать включение подогрева лобового стекла через отдельную кнопку.

Фото: бортовой журнал LadaRacing

Ключевые слова: подогревы лада веста | подогревы lada xray | подогревы лада ларгус | подогревы лада приора | подогревы лада калина | подогревы 4х4 | подогревы лада гранта | сиденья лада веста | сиденья lada xray | сиденья лада ларгус | сиденья лада калина | сиденья лада гранта | сиденья лада приора | сиденья 4х4 | подогревы нива | сиденья нива | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Запитка или как подключить обогрев передних сидений на Ладе Гранте правильно

Стоимость работ по монтажу в неофициальном СТО составляет не менее 2 500 рублей. За эти деньги в автокресло вмонтируют уже купленные нагревательные элементы и подключат цепь по мануалу. Остается изготовить незамерзайку по домашнему рецепту и выдвигаться в путь. Это для шустрых. Кропотливым владельцам электрическая часть интеграции наверняка не понравится.

Недостатки штатного комплекта

В инструкции указано, как установить подогрев сидений на Гранту и подсоединить его к бортовой сети. Согласно написанному, электрика подключается и функционирует так:

• Постоянный плюс берется от кнопки аварийной сигнализации.
• Масса присоединяется к кронштейну крепления штатных проводов отрицательного полюса.
• Штатный предохранитель заменяется на более мощный.
• Включение/отключение обогрева производится кнопками напрямую.

1. Плюсовой провод, подходящий к аварийке, тонкий и, вероятно, будет работать на пределе.
2. Контактная группа кнопок функционирует в опасном режиме, поскольку не предназначена для силовых нагрузок.

К сведению. Комплект предлагает к установке упрощенные кнопки – в них отсутствует индикатор включения в виде лампы желтого цвета (как на органе управления обогревом заднего стекла).

Грамотная схема подключения

Неудачный итог штатного алгоритма подсоединения – оплавленный предохранитель. Подобная реакция свидетельствует о работе цепи на предельном режиме. Избежать этого поможет альтернативная схема присоединения подогрева сидений. Она предусматривает использование двух четырехконтактных реле и запитку их от выключателя К4, подающего выходной «+» после включения зажигания.

Дополнительные элементы

Проводить монтажные работы желательно после приобретения дополнительного монтажного блока уменьшенного размера. Также понадобятся обычные контакты для подсоединения двух реле и два контактных элемента «Лира», увязывающих предохранитель 10А. Дополнительные провода сечением 4 и 1,5 мм2 тоже добавляем в список покупок.

Поиск «+»

Итак, чтобы подключить подогрев передних сидений на Гранте, необходимо выяснить номер выходного плюса реле К4, появляющегося после включения зажигания. Это может быть как 87-й, так и 30-й контакт.

Обычно это контактный элемент №30, но лишний раз удостовериться не помешает. Снимаем реле и диагностируем. Проверка осуществляется подсоединением лампы 12В к 30-му контакту монтажного блока и массе. После активирования зажигания лампа должна загореться.

Подсоединение элементов

Карту подключения ключевых составляющих цепи удобно разбирать на рисунке. Последовательность действий при сборке цепи следующая:

• Вытащить клемму «+», найденную в ходе теста реле К4, и подсоединить к ней два провода: один (4 мм2) – к предохранителю и далее на 87-й контакт, второй – управляющий плюс от кнопки подогрева (вывод №1). Сделать перемычку и интегрировать ее обратно.
• На пути следования «+» к реле обогрева сидений встроить предохранитель на 10А, интегрировав контакты «Лира».
• На втором конце полученных «+» сделать ответвления под вторые выключатель и кнопку управления, подсоединить их к 87-м и 1-м контактам.
• Сделать два провода массы с перемычками, которые будут крепиться к 85-му, А и С выводам.
• Проложить управляющую проводку и провод подсветки от кнопок к монтажному блоку. Соединить 2-е контакты с 86-ми; В – с крепежным элементом предохранителя F9 или F10.
• Присоединить к 30-м контактам каждого реле свой «+» нагревательных элементов.

Перемычки или ответвления удобно делать с помощью контактных пар «папа-мама». «Скруток» лучше избегать, соединяя провода непосредственно в колодке и делая отводы.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере
установки штатного подогрева. Так как установка иных подогревов будет
аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками
необходимо демонтировать сидения с автомобиля и снять с них обивку.  Установка подогрева будет разделяться на несколько
этапов.

• Снятие сидений
•  установка в них термоэлементов
• установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

• Трещотка
• Головка на «13»
• Головка на «8»
• Головка на «10»
• Отвёртка «+», «-»
• Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

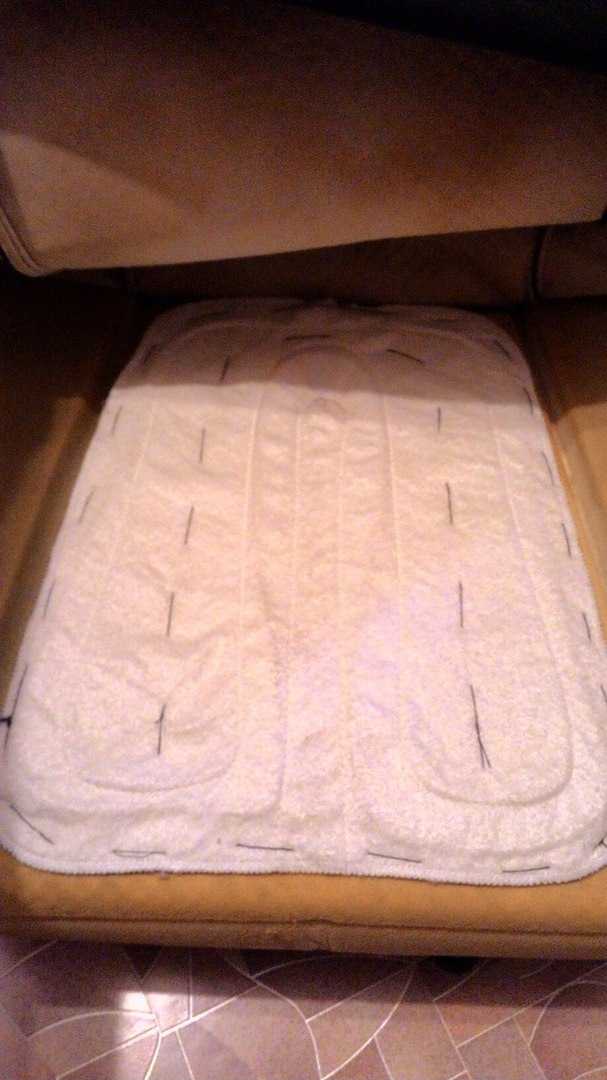

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Эти фиксаторы необходимо отжать

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

штырьки аккуратно отгибаем и снимаем ткань

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее  зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

Снимаем заглушку кнопки подогрева сидений.

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

• Соединяем свободный штекер на сидении с проводкой обогрева.
• Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
• Установка сидений выполняется в обратной последовательности снятию.

Подключение нагревательных элементов для обогрева сидений схема

Теперь об электрическом подключении. Здесь все вроде кажется просто. Взял выключатель необходимого номинала по току и напряжению, да и подключил все последовательно. Но бы вас предостерегли от такого варианта. Все дело в том, что сущность человеческая все же иногда проявляется и в его забывчивости. А это значит, что один раз оставив подогрев сидений включенным, когда машина осталась на стоянке, вы можете полностью разрядить аккумулятор. Здесь лучше всего обеспечить зависимость от выключения замка зажигания. То есть если замок зажигания отключается, то и подогрев сидений тоже. Это легко сделать с помощью реле. Обмотка которого будет срабатывать от включения замка зажигания, и от последовательно установленной кнопки включения подогрева. У такой схемы будет два плюса. Первое, это как мы уже сказали отключение вместе с зажиганием в машине. Второе, независимое подключение по силовым токам после замка зажигания. То есть ток включения реле не будет значительно влиять на токи после замка зажигания, а значит не будет причиной перегорания предохранителей в монтажном блоке.

Итак, мы вам предлагаем следующую схему.

Да, здесь есть минус. Это то, что схему вообще лучше сделать отключающуюся через какое-то время, но это усложнит ее. А значит, не все автолюбители смогут ее повторить. Однако, что самое главное, в целом и в общем схема вполне работоспособна.

Если же все-таки вы будете делать схему с отключением по времени, то об этом в статье «Таймер в автомобиле своими руками». И даже видео на эту тему.

Источник статьи: http://avtotop.info/raspinovka-knopki-podogreva-sidenij-granta/
