Подключение магнитолы к автомобилю провода по цветам сони

Распиновка разъемов автомагнитол Sony

SONY XR-7300
SONY XR-7200
SONY XR-7201
SONY XR-7202
SONY XR-7400Разъём магнитолы Sony

SONY XR-C5120RРазъём магнитолы Sony

SONY XR 3053Разъём магнитолы Sony

SONY XR 1953Разъём магнитолы Sony

SONY XR 4400Разъём магнитолы Sony

SONY XR 4543Разъём магнитолы Sony

SONY XR 4350Разъём магнитолы Sony

SONY CDX-R79VFРазъём магнитолы Sony

SONY XR-502Разъём магнитолы Sony

SONY XR-7082Разъём магнитолы Sony

SONY XR-C543SP
SONY XR-2750
SONY XR-2803Разъём магнитолы Sony

SONY XR-U9696Разъём магнитолы Sony

SONY XRS-22SW mk3Разъём магнитолы Sony

SONY XR-C300Разъём магнитолы Sony

SONY XR-C6103SP
SONY XR-3700RDS
SONY XR-3690RDS
SONY XR-6700RDS
SONY CDX-4000X
SONY CDX-4180R
SONY XR-1803
SONY XR-3304
SONY XR-3750
SONY XR-4890
SONY XR-C700Разъём магнитолы Sony

SONY XR-7042
SONY XR-4403Разъём магнитолы Sony

SONY CDX-5072Разъём магнитолы Sony

SONY MDX-U1RDSРазъём магнитолы Sony

SONY XR-C210
SONY XR-C214
SONY XR-C620 RDS
SONY XR-6450Разъём магнитолы Sony

SONY XR-4252Разъём магнитолы Sony

SONY XR-7040
SONY XR-5500 RDSРазъём магнитолы Sony

SONY XR-C6093SPРазъём магнитолы Sony

SONY XR-CA340 Made In MalaysiaРазъём магнитолы Sony

SONY XR-M500R Made In CoreaРазъём магнитолы Sony

SONY CDC R504MPРазъём магнитолы Sony

SONY CXD — 5082Разъём магнитолы Sony

SONY XR — U440 RDSРазъём магнитолы Sony

SONY XR — 7052Разъём магнитолы Sony

SONY S-GT460UРазъём магнитолы Sony

Разъём магнитолы Sony

Sony F6800Разъём магнитолы Sony

Разъём магнитолы Sony

SONYРазъём магнитолы Sony

Разъём магнитолы Sony

SONY XAV-A1Разъём магнитолы Sony

Разъём магнитолы Sony
10 — ACC, 12 — BATT, 20 — PARKING, 22 — ILLUMINATION

SONY CDX-7700Разъём магнитолы Sony

Разъём магнитолы Sony

SONY MEX-D5200Разъём магнитолы Sony

Разъём магнитолы Sony

Sony CDX-GT310/317EEРазъём магнитолы Sony

Sony CDX-GT410UРазъём магнитолы Sony

Sony DVX-8618Разъём магнитолы Sony

Sony XR-7152Разъём магнитолы Sony

Sony XR-5450Разъём магнитолы Sony


Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:

Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

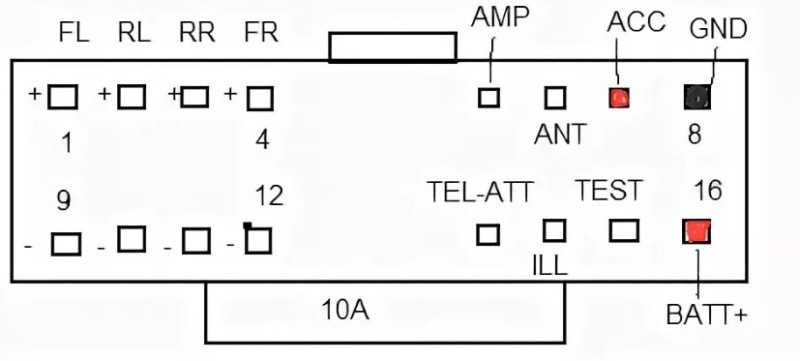

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:

• Кабель черного цвета, идущий от АКБ, это масса;
• Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
• Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
• Наконец, синий провод – это антенна или другие устройства.

*ЗЗ – замок зажигания

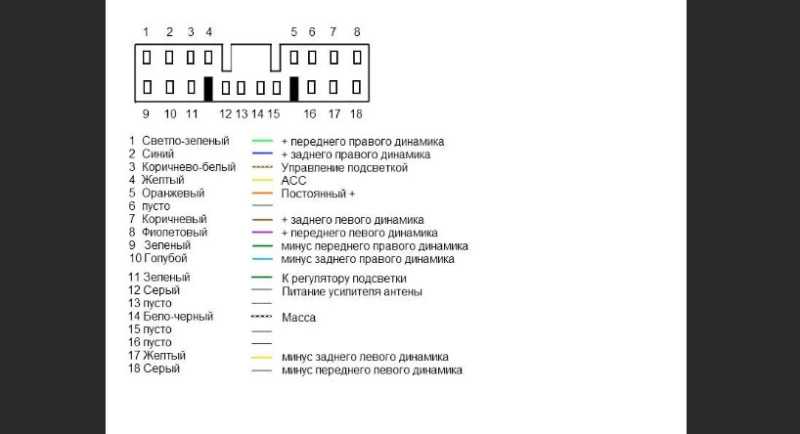

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

• Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
• Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Подключение автомобильных магнитол SONY

SONY XR-C210SONY XR-C214SONY XR-C620 RDSSONY XR-6450

SONY MDX-U1RDS

Автомагнитола SONY CDX-5072

Модели SONY XR-7042 и SONY XR-4403

SONY XR-C6103SPSONY XR-3700RDSSONY XR-3690RDSSONY XR-6700RDSSONY CDX-4000XSONY CDX-4180RSONY XR-1803SONY XR-3304SONY XR-3750SONY XR-4890SONY XR-C700

SONY XR-C300 — схема подключения

SONY XRS-22SW

SONY XR-U9696

Автомобильные магнитолы SONY XR-C543SPSONY XR-2750SONY XR-2803

SONY XR-7082 — цоколёвка

SONY XR-502 — цоколёвка

Гнездо для SONY CDX-R79VF

Как подключить SONY XR 4350

Обозначение SONY XR 4543

Назначение контактов SONY XR 4400

SONY XR 1953

SONY XR 3053 — схема подачи питания и АС

SONY XR-C5120R

Разъёмы автомагнитол Сони, моделей SONY XR-7300, SONY XR-7200, SONY XR-7201, SONY XR-7202, SONY XR-7400

Замена БКС в мотоцикле       Как-то раз ехал на мотоцикле и у меня пропал свет. Вместе с ним перестало работать уйма приборов: сигнал, повороты, стопак, и свет в целом. Пр…

Подключение автомагнитолы HONDA      Несколько вариантов электросхем разъёмов автомобильных магнитол «HONDA». Представленно несколько различных популярных моделей автомагнитол и стандартных разъёмов в Хонде. Обратите …

Предохранители Тойота      В настоящем материале приводятся схемы и расшифровка блоков предохранителей для различных моделей автомобилей Тойота — Toyota Supra, Toyota Avens…

Подключение караоке

Один из основных плюсов автомагнитолы Sony CDX-GT40U – поддержка караоке, что позволяет вам петь свои любимые песни в автомобиле.

Для подключения караоке на автомагнитолу Sony CDX-GT40U вам понадобится микрофон, который нужно подключить к специальному разъему на передней панели магнитолы

Обратите внимание, что некоторые микрофоны требуют использования адаптера, чтобы их можно было подключить к магнитоле. Убедитесь, что микрофон подключен к разъему корректно и надежно, чтобы избежать непредвиденных проблем

После подключения микрофона к магнитоле, вам нужно выбрать режим караоке. На автомагнитоле Sony CDX-GT40U есть кнопка «Караоке», которую нужно нажать, чтобы активировать режим караоке. После этого на дисплее магнитолы появится специальная графика и возможность регулирования голоса и эффектов.

При настройке караоке важно учесть, что громкость голоса и музыки могут отличаться, поэтому поэкспериментируйте с регуляторами голоса и эффектов, чтобы достичь наилучшего звучания

Также обратите внимание на то, что некоторые микрофоны могут требовать настройки уровня входного сигнала, что также влияет на качество звучания караоке

Наладка неправильного подключения

Если вы купили автомагнитолу Сони и ее надо подключить вместо штатной, или вы стали обладателем автомобиля, где ГУ от этого производителя неправильно подключено, то эта инструкция поможет все исправить.

Распиновка разъема автомагнитолы

Итак, часто бывает, что автомагнитола Сони бывает подключена «без ключа». Другими словами, подключение было осуществлено напрямую от АКБ, без АСС провода. Кроме того, спутанность проводов в схеме может привести к такой ситуации, когда играет один из динамиков фронта и одна из колонок тыла. Все это исправляется так. Демонтаж магнитолы:

• С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно;
• Отдергивается вставка на коробе центральной панели и тянется с передней части вверх;
• Выворачиваются шурупы, находящиеся над консолью управления климат-контролем (по крайней мере, так на многих иномарках седанах);
• Снимается пепельница;
• Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону;
• 4 винта, фиксирующие центральные блоки, выворачиваются;
• Автомагнитола вынимается.
• За магнитолой куча проводов, которые надо изучить по схеме подключения ГУ с АСС (смотрим выше);

Проводка

Схема подключения sony автомагнитолы

Кроме того, надо изучить и то, какой провод, куда идет;

• Если поверить этой схеме проводов, то достаточно поменять местами зеленый и белый провода, чтобы решить проблему с динамиками;
• На фото ниже видно, что маленькая фишка слева отвечает за тыловую акустику, а большая фишка с 8-ю проводами (справа) – за питание и фронт;

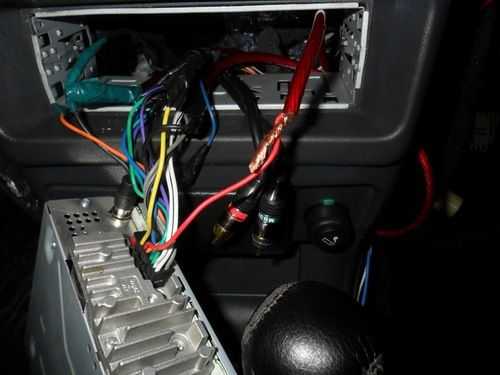

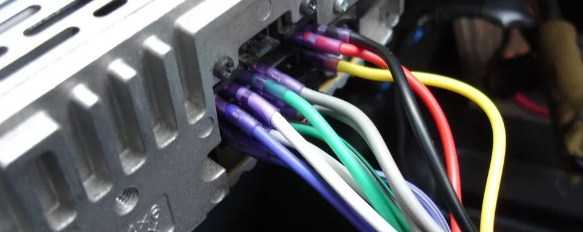

Провода автомагнитолы Сони

Обратить внимание надо и на то, что магнитола подключена 2-я проводами на плюс: один из проводов желтый, а другой красный. Они соединены вместе и подключены к постоянному току, в обход замку зажигания, как здесь;

Желтый и красные провода вместе

• Рвется красный провод, а изоляция с провода с синей полоской откручивается. Два провода скручиваются вместе и изолируются;
• Все провода сматываются обратно. Не забываем поменять местами белый и зеленый провода, идущие на динамики;
• ГУ подключается и все проверяется так: если ключ в замке в положении 1 – магнитола отключена, если ключ замка в положении АСС – магнитола включена.

Теперь, дорогой читатель, ты знаешь, что означают все тонкости подключения магнитолы, по крайней мере, теоретически. Что касается практики, то не надо спешить к ней приступать, пока не будет просмотрен видео обзор в тему, подробно изучены схемы и фото – материалы. При работе своими руками надо не забывать, что провода должны быть хорошо заизолированы. Самостоятельная наладка проблем и умение подключать автомагнитолу – ценная штука. Теперь можно сэкономить на расходах, которые неизбежны при вызове специалиста, цена услуг которого порой вызывает недоумение у большинства россиян.

Подключение питания

Подключение блока питания – это то место, где совершается большинство ошибок при подключении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны иметь сечение 2-4 ммкв.

Чтобы добиться чистоты воспроизведения после установки, лучше подключить к аккумулятору черный и желтый провода. На желтый провод установить дополнительный предохранитель на 10-20 А. Красный провод подключается к цепи зажигания.

Как правило, красный и желтый провода соединяются между собой, поэтому магнитола работает независимо от зажигания. Но у этого варианта есть нюанс: магнитола посадит батарею, т.к все время будет оставаться в спящем режиме после выключения. Чтобы исключить возможность разрядки АКБ из-за этого нюанса, на красный провод дополнительно размещена отдельная кнопка отключения, благодаря которой при длительной стоянке автомобиля питание отключается самостоятельно.

Замена стационарной магнитолы

Большинство людей хотят заменить фиксированную магнитолу на встроенную. Такое решение может быть мотивировано тем, что заводские магнитолы не всегда выдают необходимое количество ватт или дают небольшую мощность для установленных динамиков.

Главное правило при замене стационарных магнитол на встроенные – это правильный подбор сопутствующих переходников и разъемов.

Так, магнитола KY83190A, устанавливаемая на автомобили марки Lifan, имеет собственные заглушки и интегрирована в уже предусмотренное производителем штатное сиденье 2Din. Чтобы использовать магнитолу марки KY83190A на других автомобилях, требуются специальные переходники штекера ISO.

Рассмотрим варианты подключения встроенных ресиверов от Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже позаботился о том, чтобы покупатель, покупая автомагнитолу, мог установить ее сам. Поставляется со специальными шпильками для заднего и переднего крепления для легкой установки. Модели JVC подключаются через разъем ISO.

Для качественного музыкального звучания нужно переставить предохранитель на передней части магнитолы в соседнюю розетку и подключить кабель КП и ЖБ к аккумулятору для изоляции кабеля. Также лучше выбрать более качественные кабели. Взять хотя бы магнитолу марки SONY, большинство из них тоже подключается по стандартной схеме через разъем ISO, но бывает, что некоторые модели имеют разъемы ISO. Они индивидуальны и к ним нужно выбирать переходники ISO, либо обрезать провода и подключать их к разъемам согласно схеме.

Разрезать провода для подключения, конечно, не рекомендуется, но если это произойдет, лучше использовать термоусадочную ленту, а не изоленту, так как зимой она отрывается, что может привести к короткому замыканию. В любом случае подключение автомагнитолы станет удобнее, если в ней уже есть разъем ISO.

Как и автомобильная стереосистема Pioneer, она также имеет разъемы ISO. Разъем для магнитолы Pioneer имеет два штекера: черный (от него питается магнитола) и коричневый (вывод звука на магнитолу). При установке магнитолы Pioneer необходимо правильно подключить красный положительный провод и использовать предохранитель аккумулятора.

Поэтому подключение ISO-разъема магнитолы значительно облегчает рабочий процесс.

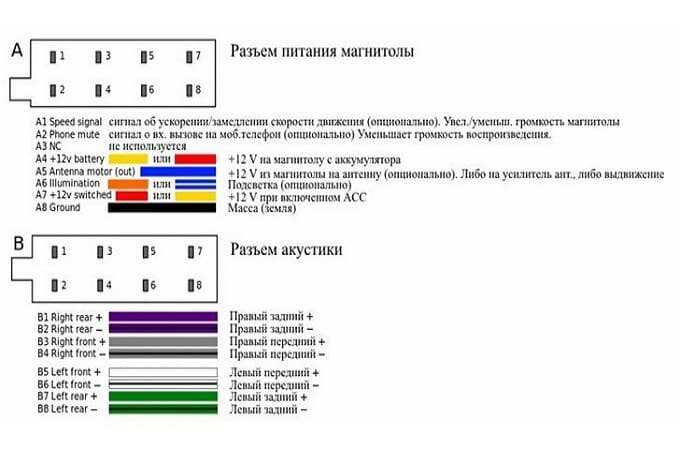

Распиновка разъема

Для подключения магнитолы с распиновкой разъема вам потребуется знать маркировку проводов, которая различается по цвету:

• Черный (GND или GROUND) – минус аккумулятор;
• Желтый (B + или BAT) – больше батареи;
• Красный (A + или ACC) – зажигание;
• Белый (FL +) – плюс передний левый динамик;
• Белые полосы (FL-) – Минус передний левый динамик;
• Серый (FR +) – плюс передний правый динамик;
• Серые полосы (FR-) – минус передний правый динамик;
• Зеленый (RL +) – плюс задний левый динамик;
• Зеленые полосы (RL-) – минус задний левый динамик;
• Фиолетовый (RR +) – плюс задний правый динамик;
• Пурпурная полоска (RR-) – минус задний правый динамик;

Спаренные провода (одного цвета, один из двух полосатый) акустические

Важно не перепутать полярность в процессе подключения, иначе будут проблемы с басом

Три сценария подключения

Принципиальная схема автомагнитол sony cdx

Наиболее правильная схема подключения автомагнитолы Сони может выглядеть тремя способами.

Обычная кнопка

Подключение через кнопку, которая ставится на кабель красного цвета ГУ. Она обычная — вкл/выкл.

При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.

Аварийка

В данном случае подразумевается не обычная кнопка, а аварийка автомобиля:

• При задействовании – идет питание на ГУ через постоянный плюс;
• Если кнопка не нажата, то питание на ГУ идет через красный кабель от ЗЗ.

Схема будет выглядеть в этом случае следующим образом:

• У автомагнитолы Сони имеется провод подсветки, который соединяется с подсветкой прикуривателя;
• Плюс после зажигания идет с колодки часов;
• Постоянный ток подается с АКБ или прикуривателя;
• Черный провод массы протягивается тоже с прикуривателя.

Через соленоид

Если в автомобиле имеется 2-х проводной соленоид, который срабатывает на закрытие/открытие путем изменения полярности, то схему можно устроить так:

• Когда открываются двери авто, положительный импульс подается на реле Р1 с соленоида. Оно срабатывает и начинает брать питание с АКБ через выводы своих контактов и реле Р2, таким образом, подключая ГУ к питанию;
• Во время закрытия происходит срабатывание реле Р2 и цель питания обрывается, ГУ отключается.

Схема с большим количеством минусов. Повышенное потребление тока за счет дополнительного реле.

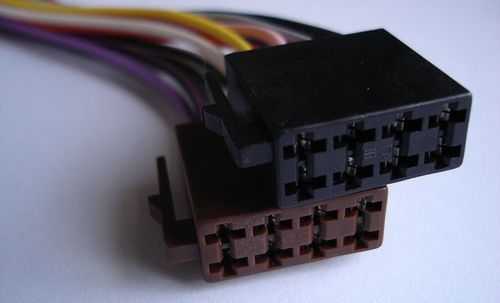

Переходник Sony — ISO — евроразъем

Распиновка магнитолы Sony

Sony — Очень крупный производитель техники, в том числе и автомагнитол, которые устанвливались штатными на очень большое количество автомобилей. Самая популярная из них — штатная магнитола в Форд Фокус. Но кроме штатных, Сони так же выпустила огромное количество моделей магнитол используемых для дооснащения машин или замены штаток. Магнитолы Сони очень многофункциональны, звук воспроизводят очень качественно, так как производитель не скупится ставить качественное железо — преобразователь чатот и предусилитель. По той же самой причине эти магнитолы являются одними из самых надежных и долговечных, а так же далеко не самыми дешевыми. В общем, опыт Сони в производстве аудиотехники и ее имя делают свое дело и магнитолы от Сони стоят, наверное, в каждом пятом автомобиле на наших дорогах. Разъемов у автомагнитол от Сони предостаточно. Как и любой уважающий себя японский производитель автомагнитол, Сони ставила новый разъем почти в каждую новую линейку магнитол. Поэтому с подключением не очень известных моделей могут возникнуть настоящие проблемы. Трудности, в первую очередь, коснутся распиновки разъема магнитолы. На некоторые модели довольно сложно отыскать схему распиновки, а методом «тыка»подключать очень долго, а иногда и невозможно.

Чтобы без проблем подключить любую магнитолу от Сони, вам понадобится схема ее распиновки и знание цветовых значений проводов в вашем автомобиле, чтобы понимать, что и к чему вы собрались подключать. Распиновку проводов вы можете узнать в статьях, посвященных конкуретным маркам авто на нашем сайте. А схемы распновок разъемов магнитол от Сони рассмотрим сейчас в этой статье.

Схемы распиновок магнитол различных моделей Sony (в т.ч. устаревших)

Распиновка разъемов магнитол Sony различных моделей:

Распиновка магнитол серии CDX Xploid.

Sony CDX gt747ui Xploid, gt454us.

Sony CDX gt47ue, gt39ue.

Sony CDX gt47ue.

Sony CDX gt290s.

Sony CDX gt414u, g1202u (m700r) штатная для автомобилей Mazda .

Sony CDX cdx-r3350ee.

Sony cd6000 штатная для Форд Фокус 2, Мондео и других а/м Форд.

Распиновка магнитол серии DSX, DVX.

Sony dvx-7800, dsx-a30e series.

Распиновка магнитол серии XR.

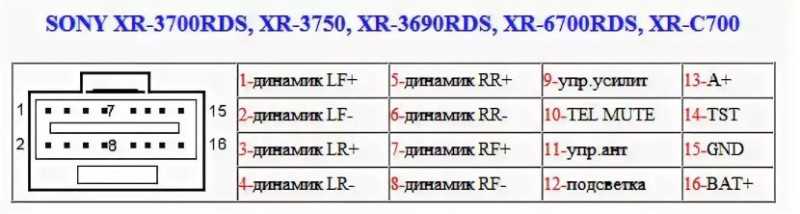

Sony XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700 и многие другие модели.

Переходник Sony — ISO — евроразъем

Подключение магнитол Sony через переходник — евроразъем ISO на примере переходника CARAV 12-107.

Мы очень постарались собрать в статье как можно большее число схем распиновок различных разъемов автомагнитол Сони разных моделей и годов производства. Если вы не встретили в перечне моделей своей, не отчаивайтесь. Посмотрите на ваш разъем, скорее всего аналогичный разъем имеет и другая модель, схема распиновки которой представлена и будет аналогична вашей. Если вы заметили ошибки или неточности, будем благодарны, если сообщите о них автору статьи (ссылка на его вк в самом низу). Желаем вам удачи в подключении и распиновке магнитол Sony.

Витражи из морских стеклышек — как они делаются

Коль предыдущий пост показал, что есть интересующиеся, расскажу. Изначально я из морских стекол делала мозаики на стенах (вон на аве пример), а потом мне захотелось попробовать витраж и давай я выяснять, как бы это побюджетнее организовать.

Чем точно придется заморочиться — это поиском медной фольги-самоклейки. Я ее заказываю на алиэкспрессе — по запросу copper foil 30-метровый моток стоит порядка 2,5 баксов. Также продается в магазинах товаров для витража, можно погуглить витражные мастерские — их обычно минимум несколько есть в каждом городе, и у них тоже можно купить. Использую 5 мм шириной, и 10 мм — для обмотки каркасов. Это такой специфицкий товар, который так легко на строительном рынке не раздобудешь. С остальным проще.

Это щас у меня уже и вытяжка над рабочим столом, и респиратор — пушо я паяю в промышленных масштабах. На попробовать полчасика поиграться — проветриваемого помещения хватит.

Паяльник — лучше 100-ваттный, 60 тоже одолеет, но будет медленнее. Опять же, на пробу сойдет. Кстати, когда я пользовалась обычным простейшим паяльником, у меня жала прогорали за пару часов, щас уже на крутой разорилась (потом расскажу, но тоже не витражный, все специально витражное стоит, как крыло от самолета.)

Припой — ПОС-60, ПОС-61. Если в наличии только ПОС-40 — можно пробовать им, но будет сложнее.

Флюс — я после долгих проб остановилась на индикаторном геле ТТ — его в основном для электрики используют. Паяльной кислотой работать чистый кайф, но она жутко воняет и ядовитая. Канифоль, говорят, потом от стекла не отдерешь, я даже и не пробовала ее пользовать. В общем подойдет любой флюс без канифоли в составе.

Если охота швы не оставить белыми, а сделать под медь — в отделе пестицидов и удобрений продается медный купорос, синие гранулы.

Я работаю в резиновых перчатках, хотя в сочетании с горячим паяльником это не самое разумное решение — будьте осторожны.

Морские стеклышки (или нарезанное и зашлифованное по граням стекло, чтобы было шершавое, но не острое) по периметру аккуратно оклеиваем фольгой и еще деревянной палочкой или карандашиком ее тщательно притираем. Заготавливаем так некоторое количество стекол.

Придумываем, что будем делать — проще всего, наверное, подсвечник. Лучше найти форму, на которую будете стеклышки опирать — ну там банку жестяную или стеклянную (стеклянная может лопнуть от нагрева). Кто умеет лепить — наверное, сможет и на весу что-то красивое соорудить, у меня скульптурных навыков ноль, увы.

Берем первую пару стеклышек, придумываем, как их скреплять — прикладываем к форме или плоско кладем на стол рядышком. Фольгу смазываем флюсом при помощи кисточки. Прикладываем прутик припоя и паяльник — припой растекается по фольге и тут же застывает. Повторять до полного удовлетворения).

Готовый витраж очень тщательно отмыть от флюса — зубной щеткой с фейри, очень щедро, хорошо выполоскать. Потом, если хотим делать патину — развести на глаз медный купорос в воде (воды поменьше, насыщение раствора определяется тем, что крупинки перестают растворяться), выкупать там витраж (можно тоже зубной щеткой потереть швы, чтобы быстрее потемнели). Раствор вылить, витраж опять вымыть просто водой.

Ни к каким веществам и материалам детей и животных не подпускать, самим ничего не облизывать, дышать осторожно). Вроде фсе

Прям пошагово-пошагово покажу позже

Вроде фсе. Прям пошагово-пошагово покажу позже.

Провода

Чтобы подцепить плюсовой провод, необходимо обладать определенной сноровкой. Непременно нужно запастись предохранителем, если собираетесь делать подключение магнитолы Sony CDX напрямую от АКБ

Особое внимание уделяем диаметру проводки. Он не должен быть меньше, чем разъем главного устройства

Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель. Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

• Масса – это черный кабель, который идет от АКБ;
• Силовой либо плюсовой на двенадцать Вольт – это желтый кабель, который идет от АКБ;
• За сигнал на включение главного устройства от 33 (замок зажигания), отвечает красный кабель;
• Антенна на другие устройства – синий провод.

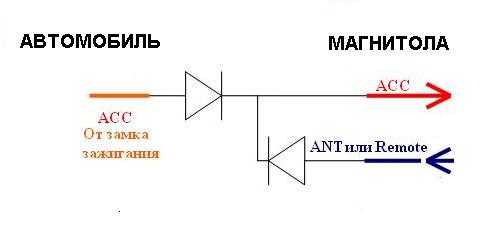

А вот если затронуть вопрос, какие ставить диоды, то в данном случае разницы нет, можно любы применять, типа КД522Б.

Разъем и различие по оттенкам

Если вы собираетесь самостоятельно подключать магнитолу Sony, то схема проводов в конечном итоге будет выглядеть следующим образом:

1. За память и питание головного устройства отвечает силовой провод желтого цвета. Поэтому, изначально его нужно присоединить как плюсовой;
2. Отключает работу головного устройства провод красного цвета, хотя он тоже силовой. Его необходимо подключить. Согласно инструкции, его нужно присоединить к замку зажигания. Если так сделать, то главное устройство при выключении зажигания также будет отключаться.
3. Не рекомендуется соединять плюсовые провода вместе. Если пренебречь этой рекомендацией, то автомагнитола будет постоянно работать, а это грозит быстрым обесточиванием АКБ, особенно когда мотор авто не работает. Подключение магнитолы Sony xplod (видео).

Если у вас машина марки ВАЗ, и вы хотите поставить в нее автомагнитолу Sony, например, GT200E, то можно это сделать так:

1. l Красный провод присоединяем к пятому контакту колонки БСК, а не к замку зажигания. Не смотря на то, что данная схема оригинальна, все же в ней присутствуют недостатки. Когда в авто сидит человек некоторое время, то чтоб он смог слушать музыку, нужно не вынимать ключ из зажигания. Да и при таком подключении расход электроэнергии увеличивается;
2. l Через обычную кнопку. Ее ставят на кабель, который имеет красный цвет ГУ. У нее обычный функционал – включить или выключить. ГУ работает постоянно при таком раскладе. Когда машина долгое время стоит, просто нажатием кнопки прекращаем поступление питания с АКБ.
3. l Через аварийку. Когда мы ее задействуем, то питание на ГУ будет идти по средствам постоянного плюса. Питание на ГУ подается через кабель красного цвета от замка зажигания. В этом случае схема будет иметь такой вид:

• С колодки часов плюс поступает после зажигания.
• От прикуривателя либо АКБ идет постоянный ток.
• С прикуривателя идет провод массы, который имеет черный цвет.

Когда в машине есть двухпроводных соленоид, срабатывающий на открытие или закрытие по средствам переменчивости полярности, то схема подключения магнитолы Sony CDX-s22 будет выглядеть так:

• При открытии дверей машины, происходит подача положительного заряда на реле P1 c соленоида. После того, как он срабатывает, идет забор питания с АКБ по средствам выводов своих контактов и реле P2. Тем самым присоединяя ГУ к питанию.
• Следовательно, когда дверь авто закрывается, цепочка обрывается, следовательно происходит отключение ГУ.

У этой схемы много минусов, в том числе за счет дополнительного реле наблюдается большой расход тока. Тем не менее, когда вы купили новое авто, или просто хотите сменить магнитолу, чтоб все сделать правильно, выберете оптимальную для вашего случая схему подключения, и в точности следуйте ей. Тогда у вас точно все получится.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Настройка радио на автомагнитоле Sony CDX GT40U

Поиск радиостанции

Для поиска радиостанции на автомагнитоле Sony CDX GT40U необходимо выполнить следующие действия:

1. Нажмите кнопку «SOURCE», выберите режим «TUNER».
2. Нажмите кнопку «SEEK/AMS», чтобы автоматически найти доступные радиостанции.
3. Для ручного поиска можно использовать кнопки «SEEK/AMS» вверх или вниз, чтобы переключаться между станциями.

Программирование радиостанции

Чтобы запрограммировать радиостанцию на автомагнитоле Sony CDX GT40U, следуйте простым инструкциям:

1. Найдите станцию, которую хотите запрограммировать.
2. Нажмите и удерживайте кнопку «PRESET» на пульте дистанционного управления.
3. Нажмите определенную цифру (1-6), чтобы соответствующая кнопка была запрограммирована для этой станции.
4. Повторите эти шаги для всех остальных станций, которые вы хотите запрограммировать.

Использование сохраненных радиостанций

Когда вы запрограммировали радиостанции на автомагнитоле Sony CDX GT40U, вы можете легко получить доступ к ним, используя кнопки на пульте дистанционного управления:

• Нажмите кнопку «SOURCE», выберите режим «TUNER».
• Нажмите кнопку «PRESET +/-» на пульте дистанционного управления для выбора запрограммированной радиостанции.
• Станция будет автоматически переключена на выбранную радиостанцию.

Регулировка звука

Настройка звука на автомагнитоле Sony CDX-GT40U позволяет достичь наилучшего качества звучания и комфорта во время воспроизведения музыки.

1. Настройка баланса и фейдера:

• Для регулировки баланса (передние и задние динамики) используйте регуляторы «Balance» или «Fader» на передней панели автомагнитолы.
• Поворачивайте регулятор вправо, чтобы усилить звук соответствующих динамиков, и влево, чтобы ослабить.

2. Регулировка эквалайзера:

• Воспользуйтесь регулятором «EQ» или «Equalizer» для изменения уровня громкости различных частот.
• Измените уровень басов, средних и высоких частот, чтобы подстроить звук под свои предпочтения.

3. Использование предустановленных звуковых режимов:

• Автомагнитола Sony CDX-GT40U может предлагать предустановленные звуковые режимы, такие как «Rock», «Pop», «Jazz» и другие.
• Выберите вариант, который лучше всего соответствует воспроизводимой музыке и вашим предпочтениям.

4. Подстройка уровня громкости:

• Регулятор громкости позволяет увеличивать или уменьшать уровень громкости звучания.
• Выберите комфортный уровень громкости, который не будет напрягать ваши уши и не будет мешать вам слышать окружающие звуки.

5. Тонкая настройка звука:

• Если вам нужна более детальная настройка звука, используйте функцию «Custom EQ» или «Parametric EQ».
• Эта функция позволяет вручную настраивать частоты и уровни громкости для получения идеального звука.

Пользуясь указанной выше информацией, вы сможете настроить звук на автомагнитоле Sony CDX-GT40U в соответствии с вашими предпочтениями и наслаждаться качественным звучанием во время воспроизведения музыки.

Проверка совместимости с автомобилем

Перед настройкой Sony CDX-GT40U на вашем автомобиле, важно убедиться в его совместимости с данным устройством. Для этого вам потребуется проверить несколько ключевых факторов:

• Тип магнитолы: Убедитесь, что Sony CDX-GT40U совместим с типом магнитолы в вашем автомобиле. Это может быть стандартная система, CD-чейнджер или иная модель. Проверьте документацию автомобиля или обратитесь к производителю для получения информации об этом.
• Электрические характеристики: Удостоверьтесь, что напряжение и мощность Sony CDX-GT40U соответствуют электрическим характеристикам вашего автомобиля. Неправильное подключение может привести к повреждению устройства или проводки автомобиля.
• Размеры и разъемы: Проверьте, что размеры Sony CDX-GT40U соответствуют отверстиям в вашем автомобиле для установки магнитолы. Также убедитесь, что разъемы на магнитоле совпадают с разъемами в автомобиле для подключения.

При сомнениях или неопределенности в совместимости Sony CDX-GT40U с вашим автомобилем, рекомендуется обратиться к специалистам или к производителю устройства для получения дополнительной информации и советов по настройке

Неправильная установка или подключение может привести к негативным последствиям, поэтому важно тщательно проверить совместимость перед началом процесса настройки

Подключение с помощью USB-кабеля

Для подключения Sony CDX-GT40U к компьютеру или другому устройству с помощью USB-кабеля, выполните следующие шаги:

1. Убедитесь, что автомобиль и автомагнитола выключены. В противном случае, отключите питание.
2. Подключите конец USB-кабеля с типом соединения, подходящим для вашего устройства, к разъему USB на задней панели автомагнитолы Sony CDX-GT40U.
3. Вставьте другой конец USB-кабеля в соответствующий разъем вашего компьютера или другого устройства.
4. Включите питание автомобиля и автомагнитолы. Дождитесь, пока автомагнитола запустится и определит подключенное устройство.
5. На дисплее автомагнитолы появится информация о подключении к устройству через USB.

После подключения устройства через USB-кабель, вы сможете:

• Воспроизводить аудиофайлы в форматах MP3, WMA, WAV и AAC, которые хранятся на подключенном устройстве.
• Управлять воспроизведением треков с помощью кнопок на автомагнитоле или пульта дистанционного управления.
• Использовать функции поиска и просмотра информации о треках на дисплее автомагнитолы.
• Заряжать аккумулятор вашего устройства с помощью автомагнитолы.

Обратите внимание, что доступные функции и возможности могут различаться в зависимости от модели и версии прошивки автомагнитолы Sony CDX-GT40U. Рекомендуется ознакомиться с подробной инструкцией по эксплуатации для получения полной информации о функциональности устройства

Подключение мобильного устройства

Для подключения мобильного устройства к Sony CDX-GT40U необходимо использовать специальный аудио-кабель с разъемами типа стандартного mini-jack на одном конце и типа «тюльпан» (RCA) на другом конце. Подключите разъемы mini-jack и «тюльпан» соответствующим образом – mini-jack разъем в гнездо «AUX IN» на передней панели магнитолы, а разъемы «тюльпан» подключите к аналогичным разъемам на вашем мобильном устройстве.

Когда устройства подключены соответствующим образом, на магнитоле необходимо выбрать режим воспроизведения аудио с внешнего устройства. Для этого нажмите кнопку «SOURCE» (Источник) на передней панели, затем повторно нажмите кнопку «SOURCE», пока на дисплее не появится надпись «AUX».

Теперь вы можете управлять воспроизведением аудио с вашего мобильного устройства с помощью кнопок на передней панели магнитолы. Регулировка громкости, выбор треков, включение/выключение паузы – все это можно сделать с помощью этих кнопок. Также можно использовать режим «рандомного» воспроизведения для добавления разнообразия в вашу музыкальную коллекцию.

Если вы хотите услышать звук из ваших мобильных приложений на Sony CDX-GT40U, кроме аудио-кабеля, вам понадобится подключить и кабель USB. Подключите один конец кабеля USB в порт «USB» на передней панели магнитолы, а другой конец – в порт USB на вашем мобильном устройстве. После этого выберите режим «USB» на магнитоле и у вас появится возможность слушать звуковое сопровождение из ваших приложений.
