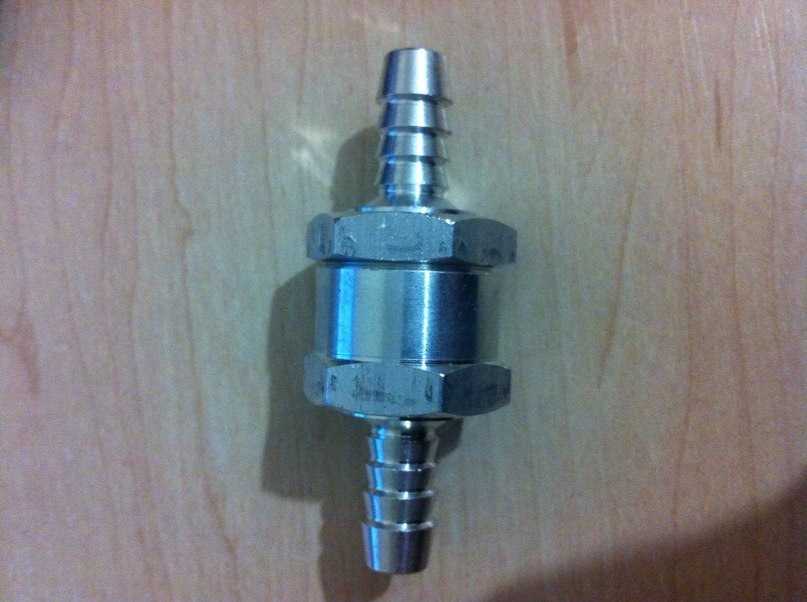

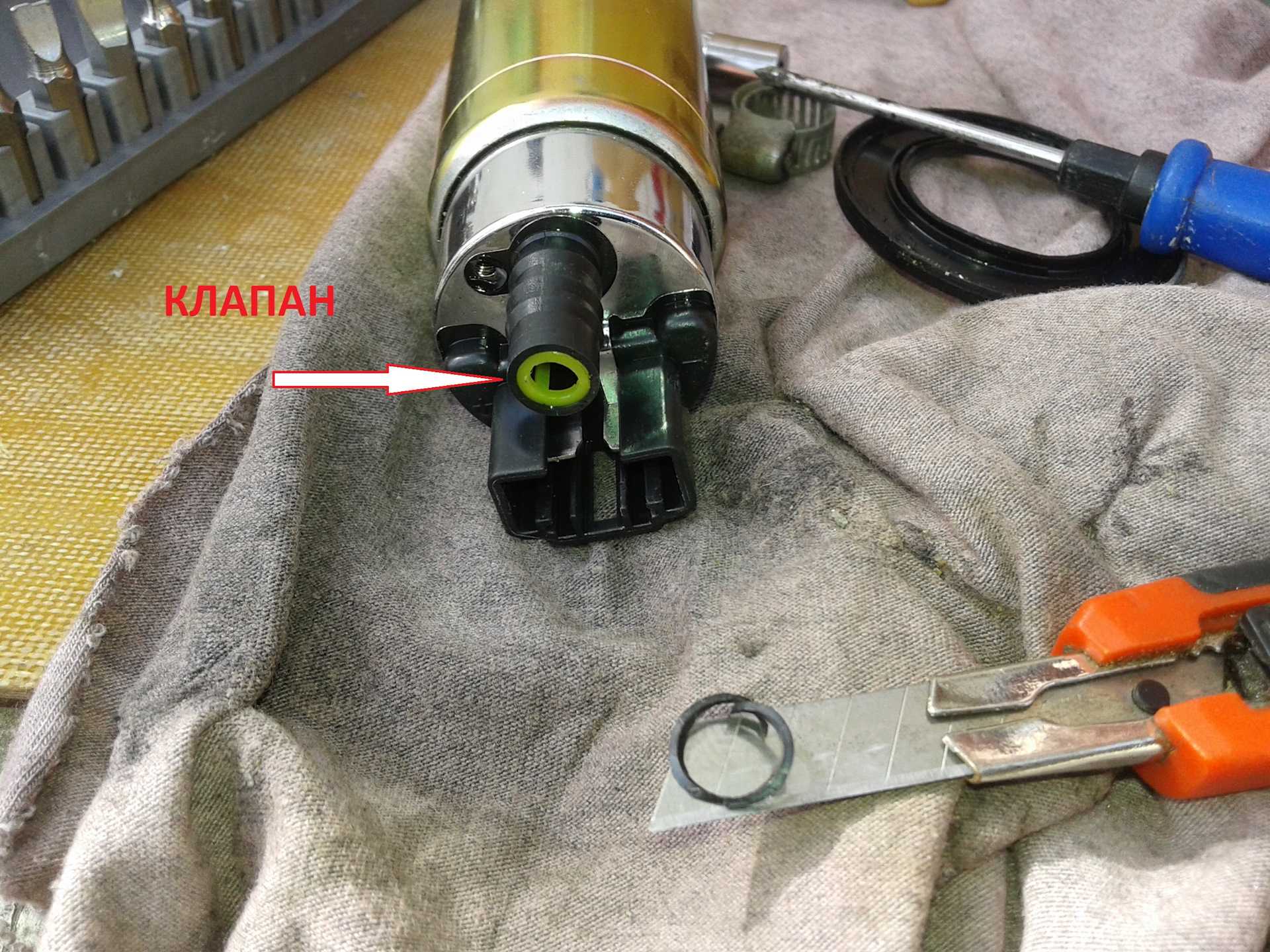

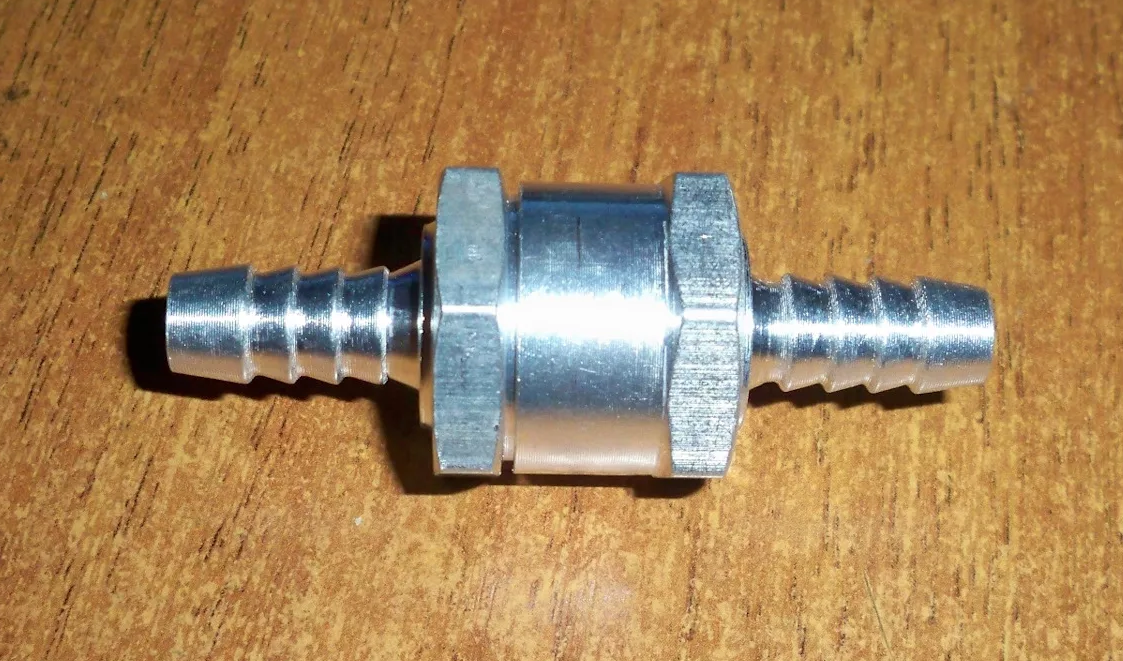

Где расположен обратный клапан в бензонасосе, его назначение, симптомы неисправности и последовательность замены

Как диагностировать неисправность?

В числе первых признаков, свидетельствующих о том, что топливная система неисправна, фигурирует вялая реакция мотора на нажатие педали газа, а также трудности с пуском. Если произошло снижение давления, то двигателю Лада Калина не хватает топлива для нормального функционирования. Это подтверждает слабый набор скорости при разгоне. Когда давление избыточное, то на ходу автомобиль ведет себя уверенно, однако запускаться стабильно мотор LADA Kalina не в состоянии. Это объясняется переливами топлива, что имеет ярко выраженный характер в летний период.

Первым шагом будет замер величины давления топлива. Для этого потребуется вооружиться манометром, который оснащен золотниковой насадкой. Аналогичным приспособлением замеряется давление внутри колесных шин.

Действуем в соответствии с нижеприведенным алгоритмом.

На остывшем моторе LADA Kalina открываем капот и снимаем пластмассовый колпачок, расположенный с торца топливной рампы (поз. 1 на схеме).
Под штуцер подставляем подходящую емкость. Нажимаем на золотник для сброса давления, после чего выкручиваем его (см. на фото).
Шланг манометра надеваем на обозначенный штуцер.
Чтобы запустить агрегат потребуется провод, которым соединяем плюсовой вывод аккумулятора с контактом, присутствующим на диагностическом разъеме. Он имеет маркировку «11». Зажигание при этом должно оставаться включенным. Время на проверку – около 10 секунд.

Иногда после пуска двигателя Лада Калина можно наблюдать снижение производительности насоса, однако режим его работы впоследствии быстро стабилизируется. Смотрим на показания. Когда верхний предел (3,9 бар) превышен, то обвинять в неисправности регулятор давления топлива (РДТ) можно смело.

Слабость напора свидетельствует о присутствии нескольких вариантов поломки:

загрязнен фильтр для тонкой очистки;
потеря герметичности одной или группой форсунок;
насос не способен создать требуемую величину давления;
пришел в негодность сам регулятор давления топлива.

Дальнейшее диагностирование Лада Калина выполняем в соответствии с методом исключений. Выявить случай неисправных (протекающих) форсунок весьма просто. Здесь потребуется повторить проверочную манипуляцию, и когда напор стабилизируется нужно пережать магистральный шланг. Если наблюдаем понижение давления, то вероятность неисправности форсунок весьма высока.

Здесь важен нюанс – после выполнения проверочных действий и последующей замены иногда бывает так, что ситуация не меняется.

Это свидетельствует о том, что топливная система имеет несколько неполадок. Целесообразно продолжать диагностирование. Переходим непосредственно к фильтрам. Засоренный компонент требует замены или извлечения на период проверки. Трубки временно соединяются напрямую.

Если неисправен насос, то его выявить и заменить можно при разборке самого узла (модуля). Напомним, что он также располагается внутри бака.

Замена сеточки бензонасоса на Калине

Она включает в себя множество механизмов, действующих слаженно, взаимодополняющих друг друга, поэтому, когда из рабочего строя выходит даже самая малейшая деталь, это негативным образом сказывается на работе всей топливной системы.

Что такое бензонасос

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.
С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.
Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

простота конструкции;
хорошая подача горючего;
безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.
Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.
Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?
Виды неисправностей:

Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Меняем сеточку своими руками

Итак, сеточка расположенная в бензонасосе, вынуждена постоянно контатировать с пылью и грязью, ведь сам насос находится между креслами, и на его корпус постоянно оседает пыль.

Вот почему опытные автомобилисты не ленятся время от времени протирать влажной тряпочкой корпус насоса, чтобы избежать несвоевременного засорения системы.

Для замены сеточки нужно пройти несколько этапов:

Самое первое, что мы делаем – это покупаем новый фильтр.
Приподнимаем задние кресла для того, чтобы обеспечить доступ к насосу.
Откручиваем четыре крепежа на крышке лючка к насосу и убираем ее в сторону.
Аккуратно снимаем шланги. Они демонтируются следующим путем: надавливаем на фиксатор (можно воспользоваться отверткой) и поддеваем (другой отверткой) по стрелке сам шланг. Разумно соразмеряем свои силы, чтобы не сломать хрупкие детали и снимаем шланг. Отстегиваем разъём.
Тщательным образом протираем насос от пыли и продолжаем разбирать конструкцию. Демонтируем стопорное кольцо. Сразу предупредим, кольцо снимается тяжело, здесь придется потрудиться или даже воспользоваться молотком, но опять же, не перестарайтесь.
Извлекаем насос (чтобы не залить салон бензином, подстелите какую-нибудь ненужную тряпочку).

Первая часть работы завершена. Приступаем к самой основной ее части, разборке насоса:

К насосу присоединены датчик и провода, надо отсоединить их.
Следом скидываем трубку забора и отгибаем фиксаторы (их 4 штуки), для того, чтобы суметь снять стакан.
Проверяем стакан на наличие грязи, если таковая имеется, чистим.
А теперь делаем то, ради чего мы и провели такую масштабную работу – снимаем сеточку. Обычно она выглядит жутко. Но не стоит пугаться, просто меняем ее на новую и собираем систему в обратном порядке.

Автомобилисты советуют проводить такую работу каждые 45 000 – 50 000 км. пробега, это как раз то время, за которое сеточка Калины изнашивается. Конечно, эта работа относится к разряду пыльных, но, в принципе, она не так сложна, как кажется, ее вполне можно выполнять в одиночку, за полчаса – час.

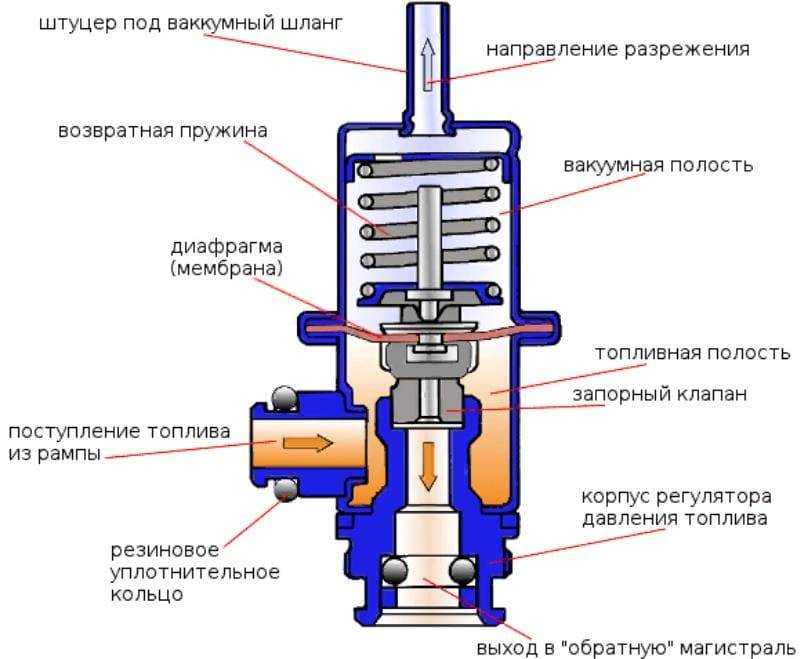

Признаки неисправности регулятора давления топлива калина

Всем привет, продолжаю обкатывать новый мотор, стал крутить его до 5000об/мин. И иногда появлялись проблемы с тягой, а именно создавался эффект отсечки на 4000об/мин. Т.е. тупо падали обороты в ноль и машина не хотела ехать пока обороты не падали ниже 3000. Такое бывало и на старом моторе, но тогда я грешил на прогоревшую прокладку, но тут понял что это связанно с одной из систем двигателя. Так же бывало, что с остатком в баке примерно 13литров, машина глотала воздух и глохла как дизель, сначала жутко троила и потом замолкала, хотя насос должен прогонять воздушную пробку. Все симптомы указывали на проблемы в топливной системе.

форсунки промыты при сборке, оставались РДТ (регулятор давления топлива) и сам насос.

Проверить давления в системе очень просто. Нужен манометр, шланг и 2 хомута. Не забываем что манометр точно показывает в второй трети шкалы, т.е. если нужно замерить давление в районе 2-4кгс/см2 нужно брать манометр от 1 до 8-10кгс/см2. На крайняк можно снять манометр с насоса, главное чтобы предел был в районе 7кгс/см2. Я взял поверенный манометр на 10кгс/см2.

Подключается на рампах старого и нового образца одинаково. Снимается пластиковый колпачок с торца рампы

Под колпачком штуцер, в которой завернут обычный колесный золотник, выкручиваем его колпачком с колеса (ВАЖНО! Система под давление, будьте осторожны выкручивая золтоник

), а лучше снимите предохранитель насоса или разъем с него и заведите машину чтобы стравить давление в системе. А дальше надеваем наш шланг с манометром.

Теперь проверяем регулятор давления, для этого на холостом ходу снимаем с него вакуумный шланг от ресивера, давление должно резко подскочить на 0.7-0.9кгс. Если этого не произошло или произошло медленно регулятор не исправен.

У меня работал отлично, менял его год назад.

Далее проверяем сам бензонасос, для этого на холостом открываем дроссель и смотрим показания. Давление не должно падать ниже 2.2кгс.Если давление не падает читаем как проверить фильтр, если упало как у меня то просто читаем почему это может быть , у меня упало до 1кг. Падение может происходить из-за забитых фильтров или из-за полумертвого насоса. Теперь чтобы найти виновника всех бед, на холостом ходу пережимаем пассатижами обратку топлива, которая идет от регулятора давления. При этом давление должно дойти до 5-7кгс/см2. Т.е. насос в упор должен качать больше 5кгс. Теперь следим как это происходит, если давление доходит выше 6кгс но очень долго, порядка минуты или больше, виноваты забитые фильтры (грубой очистки в баке, или тонкой около бака). Если не доходит хотя бы до 4 кгс значит насос мертв, т.е. он работает но не так как должен. У меня насос не смогу накачать в упор даже 3кгс. Вердикт замена насоса.

До этого, года 3 назад уже менял насос, тогда не было опыта и пару раз вставал с сухим баком. А сейчас это произошло из-за неисправной приборки. На ней врут все показания, поэтому ей готовится замена на приборку 2110. В общем не оставляйте бензин на дне бака, всегда держите в нем хотя бы литров 15, насос не переносит работу на сухую, нет охлаждения протекающей средой, т.е. бензином, в лучшем случаи износ насоса и падение давления, а после полный выход из строя. В худшем перегрев и воспламенение внутри насоса. Взрыва не будет, но напугает вас дымом конкретно.

Делать нечего, пришлось брать деньги и искать новый насос, к слову тогда 3 года назад я взял оригинальный БОШ за 750руб. Стоял такой же. Сейчас же спросив оригинал офигел от цены в 1600руб. Все дело в калинах и приорах, на них цены запчастей выше чем на те же Самары, а вот насос к несчастью везде одинаковый, и благодаря новой маркировки т.к. Самары сняты с производства, считается как насос на Приору поэтому и цена такая. Но я пошел другим путем и нашел в Магнитогорске функцианальный аналог БОШ фирмы СОАТЭ. Но цена 780руб. Так же взял новый фильтр грубой очистки (гусиная лапка) и тонкой очистки фирмы SCT.

Для тех читателей блога, которые следят за моим каналом YouTube, информация будет не новой, а для остальных опишу все здесь. Итак, в течение последних нескольких дней с моей Калиной начались проблемы. И заключались они в следующем:

двигатель после длительного простоя начал плохо заводиться, чаще со второго раза даже
машина стала очень «тупая», и по ощущениям потеря мощности составляла порядка 20 %
расход топлива увеличился на 10 % при работе двигателя на холостых оборотах, и при движении тоже

В общем, по всем признакам, которые описаны выше, похоже было на умирающий бензонасос. Разумеется, предварительно проверил ДМРВ, так как его рабочее напряжение тоже уже близко к критическому. Но при его отключении ничего не изменилось в лучшую сторону.

В итоге, начал разбираться уже с топливной системой. Сразу скажу, чтобы не было лишний вопросов:

Купить топливный насос на ВАЗ (LADA) KALINA седан (1118)

Назначение

Насос топливный нужен для перекачки бензина или дизельного топлива из бензобака к двигателю.

Альтернативное название: топливной насос, бензонасос.

Признаки поломки топливного насоса ВАЗ KALINA седан (1118)

Не стоит удивляться тому, что систематически эта запчасть или отдельные ее компоненты ломаются. Бензонасос — это деталь, которая постоянно пребывает в рабочем режиме. Вот некоторые симптомы плохо работающего бензонасоса.

низкая мощность двигателя, что обязательно почувствует водитель, знающий свой автомобиль
проблематичный запуск двигателя
высокая тональность звука работающего двигателя

Признаков и причин поломки хватает. Все симптомы, перечисленные выше, могут свидетельствовать и о других проблемах в работе автомобиля. Поэтому не пытайтесь заниматься самолечением, а обратитесь в хорошие станции технического обслуживания автомобилей. Замена топливного насоса — это ответственное занятие. А ремонт топливных насосов — тем более. Поэтому, если Вы никогда не занимались установкой топливного насоса — не рискуйте.

Где купить бензонасос на ВАЗ KALINA седан (1118)?

Насос — это главный компонент топливной системы и нельзя пренебрегать его качеством. Топливные насосы купить можно практически на любом городском рынке. Но, надо ли осуществлять покупку в такой способ? Городские рынки и мелкие магазинчики — это то, где очень часто можно встретить поддельную продукцию.

Электронный каталог АвтоТО предлагает топливный насос на ВАЗ (LADA) KALINA седан (1118) от лучших производителей электроники для автомобилей. Все товары проверены на безопасность и сертифицированы. Здесь вы можете приобрести такие части бензонасоса, как обратный клапан топливного насоса или реле топливного насоса.

Где купить бензонасос на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Для заказа достаточно просто оставить заявку и дождаться звонка нашего специалиста или же набрать один из номеров, указанных на сайте.

Все комплектующие, представленные на сайте магазина АвтоТО, можно заказать с доставкой во все регионы Украины. Доставка запчастей выполняется наиболее авторитетными курьерскими службами Украины.

https://youtube.com/watch?v=ejhiqUN-WOA

Источники

http://www.vaz-autos.ru/lada-kalina/dvigatel-i-ego-sistemy/dvigateli-14i-16v-i-16i-16v/maslyanyy-nasos—snyatie-proverka-i-ustanovka/
http://ladakalinablog.ru/predoxraniteli-toplivnogo-nasosa-i-ventilyatora-oxlazhdeniya-dvigatelya/
http://avtoto.com.ua/dvigatel/sistema-pitanija-dvigatelja/toplivnyi-nasos/na-vaz/kalina-sedan-1118/

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Все реле управления находятся в салоне автомобиля и при неисправной работе выделяют себя характерными щелчками. Заменить реле бензонасоса самостоятельно не составляет труда, достаточно по специальным нанесенным символам распознать место его установки.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки.
Снимают стопорное кольцо, для чего потребуется специальный съемник

Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Как заменить неисправный клапан?

Для этого потребуется извлечь модуль из бака целиком.

Сначала сбрасываем давление по приведенной ранее технологии.
Снимаем заднее сидение.
Люк закрыт звукоизоляционным ковриком, который необходимо подвинуть в сторону.
Откручиваем винты и извлекаем указанный люк.
Отсоединяем электрические разъемы питания насоса и датчика.
Отвинчиваем прижимное кольцо. Вращаем влево. Сорвать его с места можно выколоткой и молотком, совершая легкие постукивания.
Вынимаем модуль и поплавок.

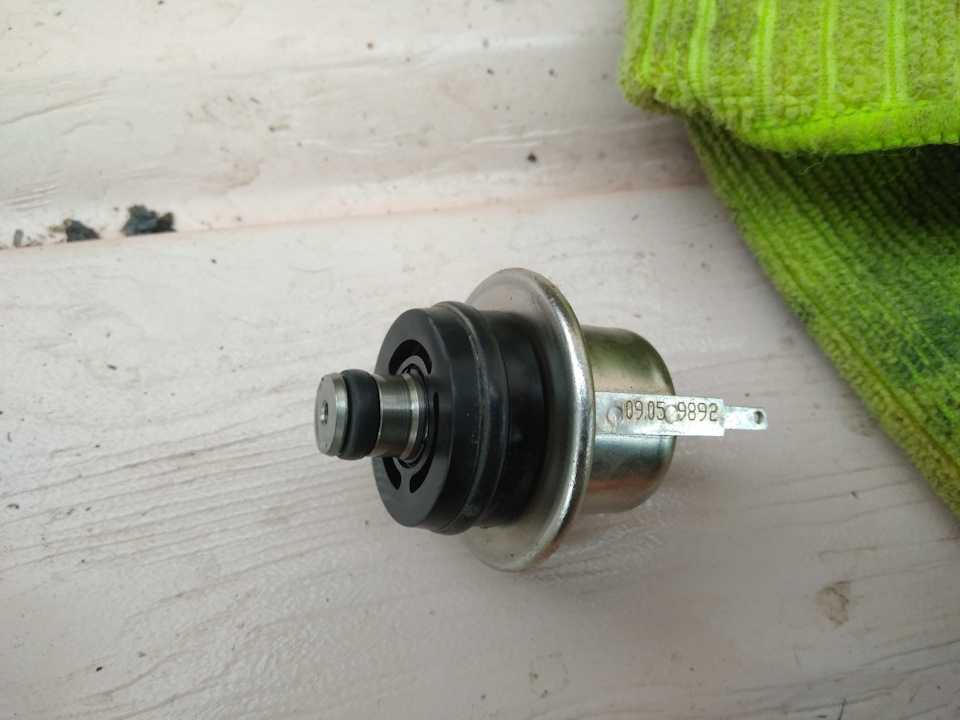

На старом регуляторе снимаем провод и вытаскиваем пружинный фиксатор. Понадобится отвертка.
Устанавливаем новый клапан. Его резиновое кольцо смазываем маслом (моторным).
Во время обратной сборки узла следим за состоянием прокладок и при необходимости заменяем их новыми аналогами.
Установка модуля должна выполняться с учетом его правильной ориентации в пространстве. Стрелка, нанесенная на крышку, указывает в сторону багажного отсека.

Замена бензонасоса на Ладе Калина

Перед тем как осуществлять замену топливного насоса, следует ознакомиться с руководством по эксплуатации и узнать о расположении данного элемента топливной системы, о специфике топливных магистралей, а также о видах крепежей. Совершая демонтажные работы, следует придерживаться указанного алгоритма, чтобы не разладить функционирование системы подачи топлива. Нарушение работы топливопровода или же неверная сборка топливного насоса грозит проблемами в работе двигателя, а также возможным возгоранием автомобиля.

Для того чтобы проводить демонтажные работы бензонасоса, могут понадобиться:

молоток;
пассатижи;
несколько отверток.

Чтобы легко и быстро осуществить замену бензонасоса Лада Калина, необходимо соблюдать последовательность. Ремонт предстоит проводить вдали от огня, а также возможных мест высекания искры.

Замена топливного насоса производится поэтапно. Сначала нужно:

Демонтировать заднее кресло, а также обшивку в автомобиле.
Открутить расположенную под креслом крышку топливного бака.
Получив доступ к верхней крышке топливного насоса, отсоединить от него все штуцеры и штекеры.
Демонтировав все штуцеры, очистить крышку насоса, чтобы в него не попал мусор и пыль.
При помощи плоской отвертки, приставленной к контуру кольца, легонько простукивать молотком, чтобы кольцо начало двигаться по часовой стрелке

Когда фиксатор выскочит, можно будет открыть крышку.
После ее демонтажа следует взять новый насос и осторожно вставить его на место старого.. Далее процесс сборки осуществляется в обратном порядке. Далее процесс сборки осуществляется в обратном порядке

Далее процесс сборки осуществляется в обратном порядке.

После ремонтных работ необходимо завести автомобиль и проехаться на нем несколько минут. В пути нужно следить за работой ДВС при разных оборотах. Кроме этого, стоит прислушиваться к посторонним шумам, доносящимся из топливного бака.

Согласно инструкции, ремонтные работы по замене бензонасоса в Ладе Калина не займут более 2 часов. На практике обычно это время сокращается до 1 часа.

Бывает и такое, что после замены бензонасоса он так и не стал функционировать. В этом случае следует проверить предохранитель и реле, что расположены в монтажном блоке автомобиля. Данную неисправность очень легко распознать, ведь приборная панель выведет специальную символику, свидетельствующую о неправильной работе этой детали.

Абсолютно все реле управления находятся в салоне машины. Если в их работе происходит ошибка, то в машине послышится характерный щелчок в блоке предохранителей. Замена реле топливного насоса производится очень легко и быстро. Достаточно лишь найти его по данным, что выводятся на панель приборов.

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

Убедившись в целостности и работоспособности электрической сети, произведя необходимые замены деталей, бензонасос Калина должен заработать вновь. Если топливная система так и не работает, значит хозяину автомобиля предстоит более глубокое знакомство с составными частями системы снабжения топливом Калины.

Преимущества и недостатки бензонасоса

Несмотря на кажущуюся простоту, чтобы понять назначение топливного насоса, требуются некоторые пояснения. Дело в том, что в большинстве случаев, это касается и машин семейства Лада Калина, бензобак расположен от двигателя в противоположной стороне машины. Поэтому требуется эффективная работа бензонасоса, чтобы обеспечить прохождение топлива на значительное расстояние с требуемым давлением.

В конструкции Лады Калина установлен топливный насос электрического типа, как более современное и эффективное устройство.

Среди основных преимуществ бензонасоса можно выделить несколько:

обеспечение подачи требуемого объема топлива с учетом потребностей двигателя;
высокая надежность и простота конструкции;
высокий уровень безопасности, поскольку работа насоса прекращается сразу после остановки двигателя.

В то же время электрический бензонасос имеет ряд недостатков, которые могут повлиять на его работу:

шумность при работе;
необходимость охлаждения;
требовательность к качеству топлива.

Именно использование некачественного бензина и несвоевременная замена топливных фильтров приводят к снижению производительности или отказу от работы бензонасоса.

Как обслуживать насос и каковы его основные поломки?

Агрегат системы питания в Лада Калина не всегда требует собственной замены. Иногда можно обойтись ремонтом. Для этой цели потребуется предварительно запастись потребным инструментом.

Диагностирование узла осуществляется посредством мониторинга его двух основных параметров:

рабочего давления;
производительности.

После демонтажа устройства нелишним будет замер его номинального тока и аналогичного показателя во время максимума нагрузки. Для осуществления данных измерений потребуется поместить насосный агрегат на специальный стенд.

Первый этап контроля — замер напряжения на питающем разъеме, который коммутирован непосредственно с сетью. Этот показатель должен равняться 12 Вольтам. Рабочий насос выдает себя характерным шумом. Недостатком данного метода является возможность некорректного показания диагностирующего прибора в случае присутствия в коммутационной цепи насоса слабого контакта. По факту рабочее напряжение может быть значительно ниже обозначенных 12 Вольт, а прибор покажет именно это значение.

Одной из причин, побуждающих прекращение функционирования насоса, является выход из строя управляющего реле. Данная поломка весьма легко поддается диагностированию. На панели приборов расположен специальный символ, подающий сигнал водителю Лада Калина, если в системе возникает обозначенная неисправность.

Блок с реле находится внутри салона. Исправные компоненты во время работы издают характерные щелчки. Замена реле до боли проста. Здесь потребуется только отыскать его среди прочих «собратьев».

Диагностика давления заключена в мониторинге его параметра во время действия режима подкачки. Он наступает после включения зажигания. При этом насос активируется примерно на 2 секунды для пополнения контура топливом. Значение такого давления в системе LADA Kalina равняется 0,8-1,2 кгс/см2. Когда обозначенный параметр оказался заниженным, то рекомендуется прибегнуть к поиску причины. Здесь необходимо соблюдать последовательность проверки, переходя от одного звена к другому. Проверяем фильтрующий элемент, затем сетку, а после насос.

В числе распространенных неисправностей присутствует факт потери рабочей величины давления в магистрали сразу после остановки насоса (то есть мотора), в таком случае насос не качает топливо. Данную поломку потребуется определить корректно, поскольку причин, побуждающих давление снижаться, присутствует достаточно много. Надо знать, как проверить систему. Среди «подозреваемых» компонентов фигурируют: прослабленный клапан форсунки, нефункционирующий обратный клапан на насосе, а также регулятор уровня давления. Интенсивно снижающееся давление способно спровоцировать затруднения с пуском мотора. Этот момент особо актуален в зимний период.

Когда по результатам диагностирования определено, что требуется заменить насос, если он не качает, или фильтр (манипуляции практически идентичны), в автомобиле LADA Kalina то выполнение действий осуществляется по нижеприведенному алгоритму. Далее расскажем, как снять и заменить элемент, в случае неисправности.

Убираем уровень давления внутри топливной рейки. С этой целью запускаем мотор и отыскиваем в монтажном блоке потребный предохранитель, отвечающий за функционал данного агрегата. Извлекаем вставку из гнезда и дожидаемся момента, когда топливо полностью выработается двигателем, после чего происходит его остановка.
Теперь обесточиваем сеть путем снятия клемм с контактов АКБ.
Обеспечиваем подступ к лючку топливного насоса. В салоне снимаем подушку сидения кормы. Видим крышку люка. Ее демонтируем путем откручивания 4-х саморезов (запасаемся соответствующей отверткой).
Отсоединяем колодку LADA Kalina с проводами от разъема насоса.
Откручиваем крепеж топливных магистралей от насосного модуля и снимаем их со штуцеров.
Специальным съемником осуществляем демонтаж стопорного кольца. Можно обойтись без обозначенного приспособления, однако времени понадобится больше.
Теперь извлекаем насосный модуль из посадочной ниши в баке. Избегаем риска повреждения поплавка, для чего «тянем» всю конструкцию по диагонали и вверх.
Установку нового насосного агрегата осуществляем по обратному алгоритму действий.

Измерение давления: несколько способов

Способов определить давление в рампе бывает несколько. Так, можно приобрести специальное оборудование, диагностирующее давление горючего. Это комплект, в котором помимо манометра идёт адаптер и слив. Цена на такой ассортимент всего 1,5 тысячи рублей, зато сколько пользы.

Второй вариант – поехать на СТО, попросить работников замерить давление. В Москве такая диагностика стоит не больше 500 рублей.

Третий вариант – замерить давление, используя воздушный манометр для шин. Его недостаток лишь в том, что начальные значения шкалы нельзя рассматривать, как точные. Как правило, манометры оснащены шкалой до 16-20 атм, а предел измерения для горючего – всего 5-7 атм. Замеры в этом случае могут быть неточными из-за погрешности, выпадающей в начальные значения шкалы. По этой причине будет правильнее пользоваться манометром со шкалой не выше 7 атм.

Манометр со шкалой

Измеряется давление так:

берётся измеритель давления шин;
на патрубок наматывается фумка и вдевается кислородная трубка с диаметром 9 мм (надёжно крепится хомутами);
генератор обязательно защитить чем-нибудь (влажной тряпкой), чтобы не вызвать пожароопасную ситуацию;
обеспечить доступ к штуцеру топливной рамы, открутив внутренний ниппель;
чтобы не брызнул бензин, рекомендуется заранее сбросить давление в системе, сняв нужный предохранитель;
второй конец кислородной трубки надеть на штуцер рампы, закрепить хомутом;
завести мотор, снять показания давления.

2,8-3,2 атм – нормальное значение.

Штуцер на топливной рампе

Есть и другие способы замера давления. Вот один из них.

Обеспечить доступ к штуцеру модуля топливного насоса. В штуцер нужно будет вдеть трубку с внутренним диаметром 8 мм;
Другой конец шланга надевается на манометр.
Снять показания.

Ещё один.

Взять манометр со шлангом от компрессора.
Открутить колпачок со штуцера для проверки давления в топливной системе.
Выкрутить из штуцера золотник, делая это аккуратно, чтобы топливо сильно не брызнуло (можно изначально сбросить давление).
Натянуть на штуцер шланг манометра с хомутом, который до упора затянуть отвёрткой.
Завести двигатель и, посмотрев на шкалу манометра, снять показатели.

Место установки бензонасоса

В автомобилях с двигателем инжекторного типа топливный насос расположен внутри бензобака, а в случае карбюраторного двигателя — под капотом или около бензобака. На некоторых моделях установлены сразу два топливных насоса: один на бензобаке, а другой — у двигателя. Точное местонахождение насоса в вашем авто можно найти в сервисной книжке или руководстве по эксплуатации.

Таблица: расположение топливного насоса в различных автомобилях

Модель авто	Где бензонасос	Как добраться
ВАЗ 2109/2114/2115	В топливном баке	Снять задние сиденья
ВАЗ 2121 Нива	В топливном баке	Снять задние сиденья
Ford Focus	В топливном баке	Через багажник
Ford Mondeo	В топливном баке	Снять задние сиденья
Hyundai Solaris	В топливном баке	Снять задние сиденья
Hyundai Tuscon	В топливном баке	Снять задние сиденья
Hyundai Sonata	В топливном баке	Снять бензобак
Kia Rio	В топливном баке	Снять задние сиденья
Renault Megane	В топливном баке	Снять задние сиденья
Daewoo Nexia	В топливном баке	Снять задние сиденья
BMW E34	В топливном баке	Удалить коврик и запаску из багажника, найти чёрную крышку и снять её
BMW E39	В топливном баке	Снять задние сиденья
«Лада Калина»	В топливном баке	Снять задние сиденья, убрать обшивку-утеплитель
«Лада Приора»	В топливном баке	Снять задние сиденья
«Лада Гранта»	В топливном баке	Снять задние сиденья
«Лада Ларгус»	В топливном баке	Снять второй ряд сидений
Chevrolet Cruze	В топливном баке	Снять бензобак
Chevrolet Aveo	В топливном баке	Снять задние сиденья
Chevrolet Lacetti	В топливном баке	Снять задние сиденья
Volkswagen Passat	В топливном баке	Через багажник
Volkswagen Jetta	В топливном баке	Снять задние сиденья
Suzuki Liana	В топливном баке	Через багажник
Opel Astra H	В топливном баке	Снять задние сиденья
Honda Accord	В топливном баке	Через багажник
Great Wall Hover	В топливном баке	Снять бензобак
УАЗ Hunter	В топливном баке	Снять сиденья, справа
Audi A4	В топливном баке	Через багажник (со стороны заливной горловины бака)
Skoda Octavia	В топливном баке	Снять задние сиденья
