Нива шевроле топливный насос схема

Замена блока

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа
Снятие со шпилек
Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Схема ВАЗ-2123 до 2009 года

Общая схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

1 — правая блок-фара; 2 — правая противотуманная фара; 3 — звуковой сигнал; 4 — лампа подкапотная; 5 — выключатель подкапотной лампы; б — стартер ВАЗ-2123; 7 — аккумуляторная батарея; 8 — генератор; 9 — датчик температуры наружного воздуха; 10 — левая противотуманная фара; 11 — левая блок-фара; 12 — выключатель электростеклоподъемника правой передней двери; 13 — мотор-редуктор электростеклоподъемника; 14 — выключатель плафона освещения салона в замке двери; 15 — мотор-редуктор блокировки замка двери; 16 — колодки подключения к правой передней колонке аудиосистемы; 17 — электродвигатель отопителя; 18 — датчик скорости автомобиля; 19 — электродвигатель омывателя ветрового стекла; 20 — электродвигатель очистителя ветрового стекла; 21 — выключатель плафона освещения салона в замке двери водителя; 22 — мотор-редуктор блокировки замка двери водителя; 23 — датчик уровня тормозной жидкости; 24 — колодки подключения к левой передней колонке аудиосистемы; 25 — выключатель электростеклоподъемника правой передней двери; 26 — реле электростеклоподъемников; 27 — реле звукового сигнала; 28 — выключатель электростеклоподъемника левой передней двери; 29 — реле противотуманных фар; 30 — колодка подключения к жгуту проводов системы управления двигателем; 31 — колодка диагностики; 32 — монтажный блок; 33 — колодка подключения к жгуту проводов системы обогрева передних сидений; 34 — блок управления системой блокировки замков дверей; 35 — комбинация приборов; 36 — правый боковой указатель поворота; 37 — лампа освещения вещевого ящика; 38 — выключатель лампы освещения вещевого ящика; 39 — выключатель зажигания; 40 — выключатель сигналов торможения; 41 — выключатель ламп света заднего хода; 42 — датчик включения блокировки дифференциала; 43 — блок контрольных ламп; 44 — регулятор электрокорректора фар; 45 — регулятор яркости подсветки приборов; 46 — подрулевой переключатель; 47 — левый боковой указатель поворота; 48 — переключатель электродвигателя отопителя; 49 — дополнительный резистор электродвигателя отопителя; 50 — датчик включения стояночного тормоза; 51 — выключатель заднего противотуманного света; 52 — выключатель противотуманных фар; 53 — выключатель обогрева стекла двери багажного отделения; 54 — переключатель наружного освещения; 55 — выключатель аварийной сигнализации; 56 — колодка подключения к правой задней колонке аудиосистемы; 57 — топливный насос с датчиком уровня топлива; 58 — лампы подсветки блока управления отоплением и вентиляцией; 59 — прикуриватель; 60 — лампа подсветки прикуривателя; 61 — блок управления автомобильной противоугонной системой; 62 — плафон освещения салона; 63 — плафон индивидуального освещения салона; 64 — колодки подключения к головному устройству звуковоспроизведения; 65 — колодки подключения к левой задней колонке аудиосистемы; 66 — правый задний фонарь ВАЗ2123; 67 — плафон освещения багажника; 68 — фонари освещения номерного знака; 69 — электродвигатель омывателя стекла двери багажного отделения; 70 — реле очистителя стекла двери багажного отделения; 71 — электродвигатель очистителя стекла двери багажного отделения; 72 — элемент обогрева стекла двери багажного отделения; 73 — дополнительный сигнал торможения; 74 — левый задний фонарь.

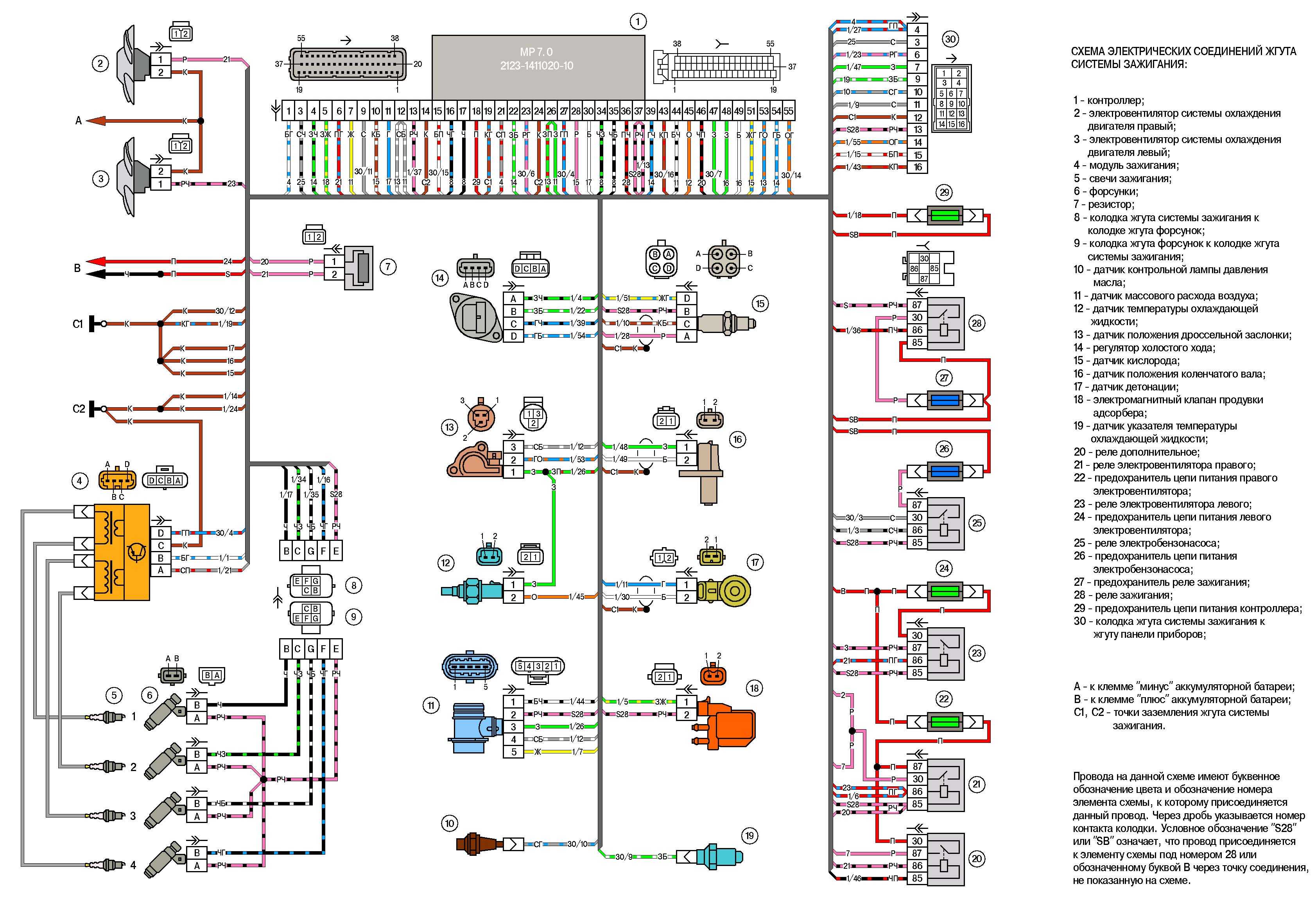

Схема соединений системы управления двигателем автомобиля ВАЗ-2123 выпуска до 2009 года

Схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года

Схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

Схема включения электрокорректора фар в электрооборудование. До 2009 года выпуска.

Схема включения указателей поворота и аварийной сигнализации. До 2009 года выпуска.

Схема включения очистителя и омывателя ветрового стекла ВАЗ-2123. До 2009 года выпуска.

Схема электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения до 2009 года.

Схема включения звукового сигнала, до 2009 года выпуска.

Схема электро-стеклоподъемников дверей до 2009 года выпуска.

Схема системы блокировки замков дверей ВАЗ-2123 до 2009 года выпуска.

Способы диагностики реле

Чтобы понять, правильно ли работает устройство, можно воспользоваться двумя проверенными способами:

Первый способ

Он заключается в замене неисправного реле на заведомо исправное. После этого проверьте вышеуказанный предохранитель на целостность. Если после такой проверки подача топлива возобновилась и двигатель запустился, работу можно считать выполненной.

Второй способ

Если под рукой нет нового реле, можно продиагностировать его с помощью небольшого кусочка провода. Для этого подойдет провод даже небольшого сечения, так как ток в этой цепи небольшой. Итак, для диагностики реле необходимо замкнуть проводом контакты «30» и «87» реле. Их расположение легко определить при визуальном осмотре устройства.

Эти контакты необходимо замкнуть проволокой.

После замыкания контактов необходимо включить зажигание и проверить работу помпы. Если после такой работы помпа заработает, необходимо заменить реле, т к перемычку использовать запрещено.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

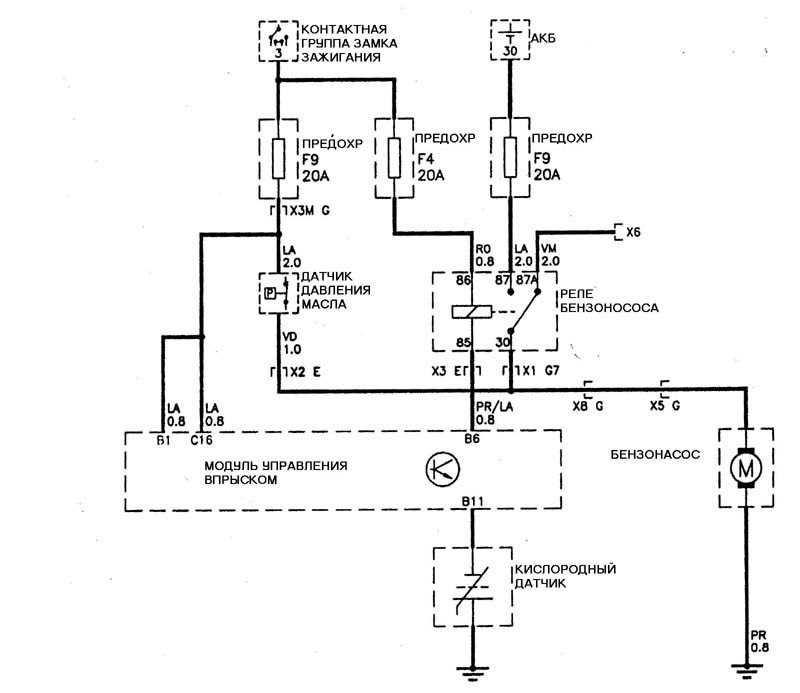

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле топливного насоса находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

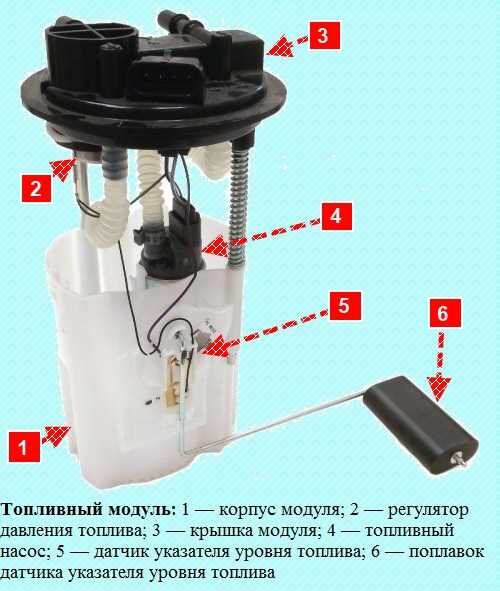

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

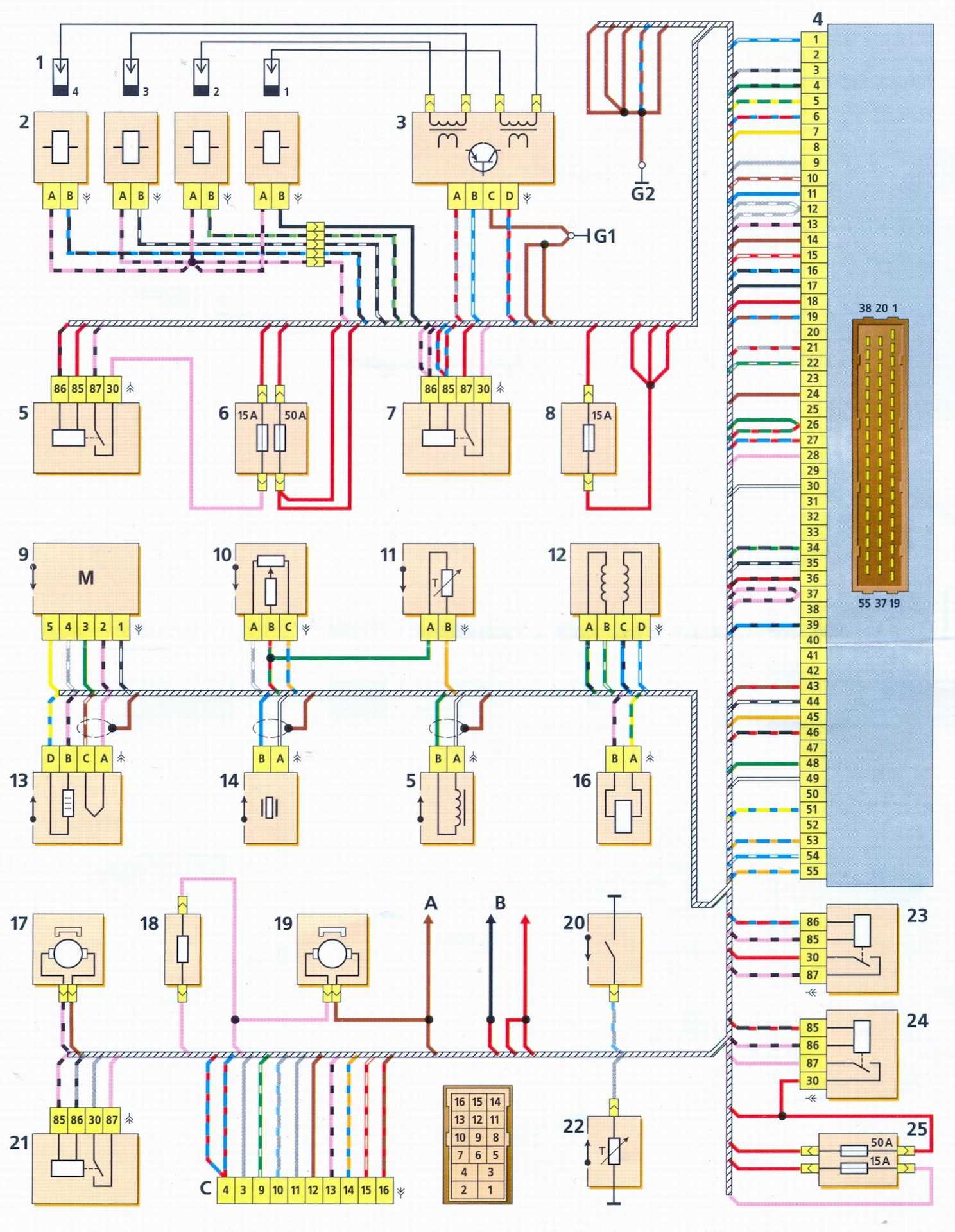

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G1/G2 – заземляющие выходы участка проводки.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Где находятся блоки предохранителей и реле

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

Блок со снятой крышкой

Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

Цепи, защищаемые плавкими предохранителями (2016 г)

Основной и дополнительный блоки

№ и номинал предохранителя	Защищаемая цепь
Блок 1
1 (16А)	Электродвигатель вентилятора отопителя Реле включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А)	Комбинация приборов Лампы света заднего хода (в задних фонарях) Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения блокировки дифференциала в раздаточной коробке
3 (8А)	Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 (8А)	Правая фара (лампа дальнего света)
5 (8А)	Левая фара (лампа ближнего света)
6 (8А)	Правая фара (лампа ближнего света)
7(8А)	Лампа переднего левого габаритного огня Лампа заднего левого габаритного огня Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 (8А)	Лампа переднего правого габаритного огня Лампа заднего правого габаритного огня Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 (16А)	Элемент обогрева заднего стекла и реле его включения
10 (16А)	Звуковой сигнал Плафоны освещения салона Лампы стоп-сигналов в задних фонарях Лампы дополнительного сигнала торможения
Блок 2
11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
13 (8А)	Лампы и реле заднего противотуманного огня
14(16А)	Прикуриватель
15(16 А)	Резервный
16 (8А)	Резервный

Дополнительный блок предохранителей ЭСУД

№ и номинал предохранителя	Защищаемая цепь
1 (15А)	Датчики ЭСУД Реле стартера Клапан продувки адсорбера
2 (15А)	Форсунки Катушки зажигания Контроллер ЗСУД Реле электровентилятора правого Реле электровентилятора левого
3,4 (З0А)	Электровентиляторы (правый, левый) Реле электровентилятора правого Реле электровентилятора левого
5 (15А)	Электробензонасос Реле электробензонасоса

Заводская схема нужна уже больше для справки, так как мне заменили старые блоки предохранителей на флажковые. Надо будет со временем нарисовать свою схему, так как есть много незанятых гнезд и стоит разнести некоторые приборы, в частности дворники. Фото со штатными предохранителями, которые шли в комплекте с блоками. Предохранители ЭСУД уже с завода были флажковые.

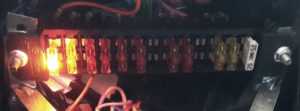

А еще, все предохранители заменил на индикаторные, снабженные светодиодом, который загорается при выходе предохранителя из строя (сжег один специально для фото)

Уже не первую партию таких предохранителей заказываю с Алиэкспресса. Очень удобная штука.

Предохранители системы управления двигателем

Назначение и параметры предохранителей в блоке (слева направо):

• 1 — обеспечение запуска электромотора правого вентилятора (номинал 30 А);
• 2 — аналогичная плавкая вставка для левого вентилятора;
• 3 — реле вентиляторов, а также блок управления системой впрыска, управление форсунками впрыска и катушкой зажигания (номинал 15 А);
• 4 — система снижения токсичности газов — обогрев лямбда-зондов, клапан уловителя паров топлива и датчик измерения объема поступающего в двигатель воздуха (номинал 15 А);
• 5 — диагностический разъем для контроля параметров работы системы впрыска.

На некоторых ВАЗ 21214 с системой АБС установлен блок предохранителей на 7 вставок.

Блок Нива Урбан

Назначение предохранителей (нумерация начинается от проема двери).

Блок реле системы управления двигателем

Схема реле управления двигателем представлена на фото.

Реле управления двигателем

В блоке размещены следующие реле (слева направо):

• 1 — активация зажигания;
• 2 — главное реле, служащее для запуска всех систем двигателя;
• 3 — запуск правого вентилятора на радиаторе;
• 4 — пуск левого вентилятора;
• 5 — обеспечение работы топливного насоса;
• 6 — предохранительный элемент цепи питания бензонасоса с номиналом 15 А.

Схема блока реле над педалью газа

Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.

Монтажная схема

Назначение реле в блоке (слева направо) приведено в таблице.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер	Предназначение
1	Выключатель зажигания
2	Главное реле
3	Катушка БУ
4	Клапан
5	Выключатель карбюратора
6	Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Система питания в Шевроле Нива

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.

Замена электробензонасоса на ВАЗ

1. Уменьшить давление в системе подачи топлива.
2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Замена электробензонасоса на ВАЗ

1. Уменьшить давление в системе подачи топлива.
2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Что сделать, если варианты не сработают?

Бывает, что после всех манипуляций насос все равно не работает, и тогда необходимо обратить внимание на проводку и состояние насоса в целом. Если описанные выше два способа никак не повлияли на работу топливной системы, то, скорее всего, вышел из строя сам топливный насос

Диагностировать состояние можно с помощью вольтметра, проверив напряжение на контактах, и если оно есть, то это будет говорить только о замене устройства, если же оно отсутствует, то в проводе обрыв или короткое замыкание

Если описанные выше два способа никак не повлияли на работу топливной системы, то, скорее всего, вышел из строя сам топливный насос. Диагностировать состояние можно с помощью вольтметра, проверив напряжение на контактах, и если оно есть, то это будет говорить только о замене устройства, если же оно отсутствует, то в проводе обрыв или короткое замыкание.

Всем привет! Столкнулся с типичной и распространенной проблемой: не работает бензонасос Шевроле Нивы. Вчера сел в машину, завел — завелась, но сразу заглохла. Первая мысль, которая пришла в голову, что сломался бензонасос. При запуске двигателя слышно, как гудит насос, после чего срабатывает реле, и он перестает качать топливо. Оставил машину, на следующий день начал пытаться завести — насос не гудит и не заводится. Что делать?

Вы правильно заметили, что при повороте ключа зажигания срабатывает реле, начинает работать топливный насос, и по магистралям подает топливо в цилиндры. Если гула от помпы не слышно, скорее всего, она вышла из строя. Чтобы узнать, так ли это на самом деле, нужно сделать несколько простых шагов. Обо всем по порядку.

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

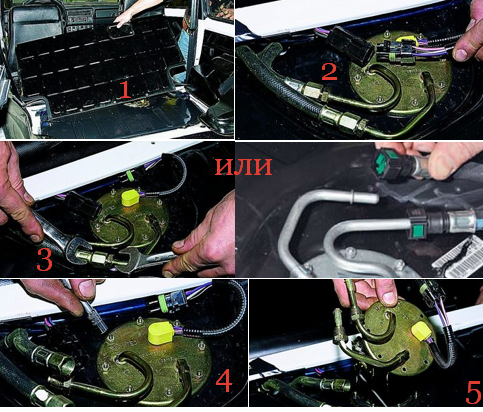

Как поменять топливный насос на короткой Ниве

В замене топливного модуля Нива нет ничего сложного. Для этого нужно выполнить несколько простых действий:

1. Демонтируйте задний ряд сидений.
2. Демонтируйте крышку топливного бака. Для этого нужно отогнуть обшивку багажника и открутить болты на 7 по периметру крышки — по 2 слева и с права, 3 сзади и 5 спереди.
3. Отжав фиксаторы, снимите электрический разъем топливного насоса. Запустите двигатель и дождитесь, пока он заглохнет — так мы стравливаем давление с топливной системы, чтобы избежать проливания бензина при снятии трубок.
4. Сделайте метки трубок и гаек топливного насоса на подаче и сливе. Открутите трубки и снимите их. В более современной конструкции Нив используются пластиковые фиксаторы. Для этого трубку слегка насаживают на посадочное место на насосе, затем нажимают кнопки с обеих сторон и демонтируют ее. Если у вас трубки старого образка на резьбе, то рекомендуется сразу приобрести новые уплотнительные кольца.
5. Открутите восемь гаек крепления насоса к баку ключом на 7 и вынимаем топливный насос, поворачивая по часовой стрелке. Старайтесь не повредить поплавок.
6. Сборка производится в обратной последовательности.

Вот так производится замена топливного насоса на Ниве 4×4. Как видите, в этом нет ничего сложного, поэтому справиться может любой автовладелец.

Где находятся блоки предохранителей и реле

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

Блок со снятой крышкой

Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
