Распиновка проводов

«Магнитольные» стандарты

При покупке магнитолы у владельцев автомобилей могут поинтересоваться, какое именно устройство они хотят приобрести:

• 1 din;
• 2 din.

За загадочной на первый взгляд аббревиатурой кроется название института стандартизации в Германии – Deutsches Institut für Normung. Именно здесь более 30 лет назад был принят документ (ISO 7736), в котором  регламентируются габариты устройств автомобиля. Под 1 DIN подразумевается разъем для приспособлений с параметрами (ширина/высота) 18 на 5 см. Однако с учетом того, что наука не стоит на месте, и в магнитолы разработчики норовят встроить разнообразный функционал, который приводит к «раздутию» размера, в обиход вошел double-din, позволяющий увеличить установочное отверстие размером 18 на 10 см. При этом глубина в документе не прописана, но она также по умолчанию имеет свой средний стандартный размер – 16 см.

Исходя из преимуществ, которые дают всего 5 см, сегодня наиболее популярными являются именно 2 din магнитолы, в том числе и для Chevrolet Cruze.

Подключение устройства iPhone, iPad или iPod touch к вашему автомобилю

В этой статье описывается, как подключить ваше устройство к стереосистеме автомобиля.

Подключение с использованием CarPlay

Доступная в некоторых автомобилях система CarPlay представляет собой интеллектуальный и безопасный способ использования iPhone в автомобиле. CarPlay переносит управление функциями iPhone прямо на встроенный дисплей автомобиля.

Сначала убедитесь, что CarPlay поддерживается в вашей стране или регионе и ваш автомобиль поддерживает CarPlay.

Если автомобиль поддерживает CarPlay с использованием порта USB, подключите iPhone к порту USB автомобиля или стереосистемы. Разъем USB может быть помечен значком CarPlay или изображением смартфона.

Если автомобиль поддерживает беспроводное подключение CarPlay, нажмите и удерживайте кнопку голосовых команд на руле, чтобы начать настройку CarPlay. Альтернативный способ подключения: убедитесь, что в автомобиле включена беспроводная связь или режим сопряжения Bluetooth.

Узнайте больше о CarPlay или о порядке настройки и использования CarPlay.

iPad и iPod touch не поддерживают CarPlay.

Подключение с использованием Bluetooth

1. Перезапустите устройство.
2. Выберите «Настройки» > Bluetooth и выключите Bluetooth. Подождите около 5 секунд, затем снова включите Bluetooth.
3. Подробные сведения о сопряжении с устройством Bluetooth см. в руководстве по эксплуатации автомобиля. В большинстве автомобилей требуется выполнить настройку телефона на дисплее бортового компьютера автомобиля.
4. Если к автомобильной стереосистеме подключено несколько телефонов, попробуйте переименовать устройство: выберите «Настройка» > «Основные» > «Об устройстве» > «Имя» и введите новое имя. Затем попробуйте подключиться еще раз.
5. Обновите устройство.
6. Убедитесь, что в стереосистеме используется последняя версия прошивки, выпущенная производителем автомобиля. Дополнительные сведения см. в руководстве по эксплуатации автомобиля.

Если подключиться все равно не удается, обратитесь в службу поддержки Apple.

Подключение с использованием кабеля USB

1. Перезапустите устройство и бортовой компьютер автомобиля.
2. Разблокируйте iPhone и откройте экран «Домой».
3. Попробуйте подключиться с помощью другого кабеля или порта USB, если это возможно. Ознакомьтесь с руководством по эксплуатации автомобиля, чтобы узнать, как подключить устройство Apple.
4. Осмотрите порт для зарядки на наличие загрязнений или повреждений. Убедитесь, что зарядный кабель правильно вставлен в порт.
5. Обновите устройство.
6. Убедитесь, что в стереосистеме используется последняя версия прошивки, выпущенная производителем автомобиля. Дополнительные сведения см. в руководстве по эксплуатации автомобиля.
7. Попробуйте воспроизвести аудиозапись из другого приложения. Если не удается воспроизвести аудиозапись из стороннего приложения, обратитесь за помощью к его разработчику. Если не удается воспроизвести аудиозапись из приложения Apple, обратитесь в службу поддержки Apple.

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Обратитесь к поставщику за дополнительной информацией.

FAQ по установке магнитолы Trinity,Kovan | Крузовод.ру | Chevrolet Cruze | Шевроле круз | VK

Начало Помощь Поиск Вход Регистрация. Morose Администратор Ветеран клуба Оффлайн Возраст: В Санкт-Петербурге — http: Клубные рамки под номера. Женя спасибо тебе большое. Добралась до меня олдата На одной из таблиц видно то о чём я говорил, с «головы» идут «слабомощные сигналы» на усилитель, а уж только потом с него на динамики.

ТВ года, комплектация с DVD потолочным. Соответственно можно смотреть фильм, а музыку слушать через наушники или штатную магнитолу на все колонки. Вопрос собственно в следующем: Не значит ли это, что в магнитоле есть AUX вход? Можно ли этот AUX вход если он есть в магнитоле «раздвоить» чтобы можно было например какой нить mp3 плеер к нему подключить?

Nemesis Маршал Оффлайн Возраст: Trail Blazer LT был BoB4uK от 06 Июль , Это то понятно, что можно такой переходник воткнуть в потолочный DVD и к нему подключить допустим плеер, просто это не очень удобно Удобнее было бы вывести разъемы скажем под блок климата Как это лучше реализовать?

Ну ведь должен же как то DVD к магнитоле по аудио каналу подключаться? Тахо черный Имя: Да найти бы сделать аудиовход у штатной магнитолы Мечта, а то фм трансмитер с флехой поднадоел, звук не очень, мягко говоря. А так мобилу подрубил и вперед. Просто я поставил магнитолу, в ней есть возможность подключить кнопки, нужно найти минус и плюс от кнопок, и обучить их, вот какие провода отвечают за это??

Chevrolet Trailblazer Имя: Наши магнитолы с внешнего вида одинаковые, но в нутри отличаются. Как смогу выложу фото. В любой машине главное, чтоб не отказали тормоза Palich Рядовой Оффлайн Возраст: Требуется распиновка аудиосистемы и климат-контроля, Tahoe г, Калининградец.

Планируется установка новой магнитолы и усилителя, приобретен RadioPro RP4-GM31, есть подозрения, что с потолочным монитором и пассажирским радио возникнут трудности.. Сергей Рядовой Оффлайн Пол: Нет у нее АСС на разъеме. IgorZh65 Рядовой Оффлайн Возраст: Кто знает что за четыре толстых провода в колодке на усилителе пины с верху первые 4 пустые. У меня почему то один из них салатовый перекушен. Поисково-спасательный отряд «Лиза Алерт» Поиск и спасение людей в лесных и городских условиях.

Горячая линия для всех регионов Фил-Смол Лейтенант Оффлайн Возраст: Может поэтому и были перекошенные что не работали и давали наводку, вот кто то кардинально принял меры! Отправлено с моего iPhone используя Tapatalk. Получается, что на LT нет усилителя? Вскрыл магнитолу — так и есть. Усилитель на микросхеме в магнитоле. Думаю даже разместится вместо штатной вместе с радиатором. Подскажите где можно найти распиновку на штатную магнитолу с ти пинным разъемом!?

TimurRBR от 11 Май , Фил-Смол от 11 Май ,

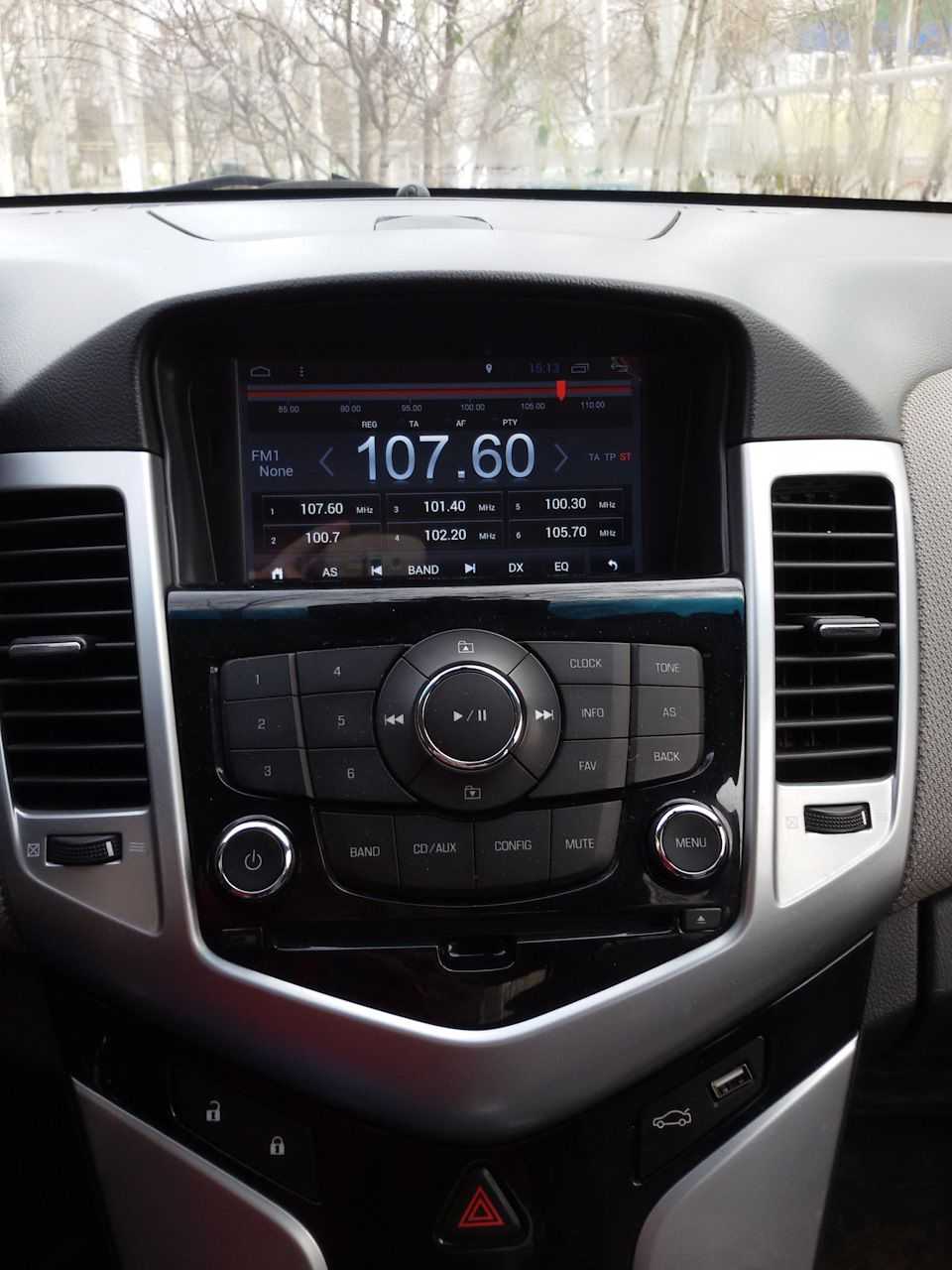

Замена штатной магнитолы Chevrolet Cruze

Многие автолюбители хотят на своём Chevrolet Cruze иметь хорошую качественную магнитолу. Купив новую магнитолу, многие задумываются о том, как её поменять своими руками.

Процесс замены

Заменить штатную магнитолу на мультимедийную в Chevrolet Cruze составит труда, поскольку потребуются монтажные лопатки, а также некоторые познания в конструкции автомобиля. Поэтапно процесс замены:

1. Снимаем клемму минус с аккумулятора.
2. Переходим в салон, где при помощи монтажных лопаток необходимо снять облицовку штатной магнитолы.
3. Под панелью кондиционера имеется маленький бардачок, который необходимо также снять.
4. Теперь освобождены все крепления магнитолы. Откручиваем винты крепления.
5. Тянем магнитолу на себя.
6. Сзади магнитолы имеется фишка питание, а также динамиков, которую необходимо снять.
7. Теперь можно полностью демонтировать магнитолу с автомобиля.
8. Устанавливаем новую магнитолу посадочное место.

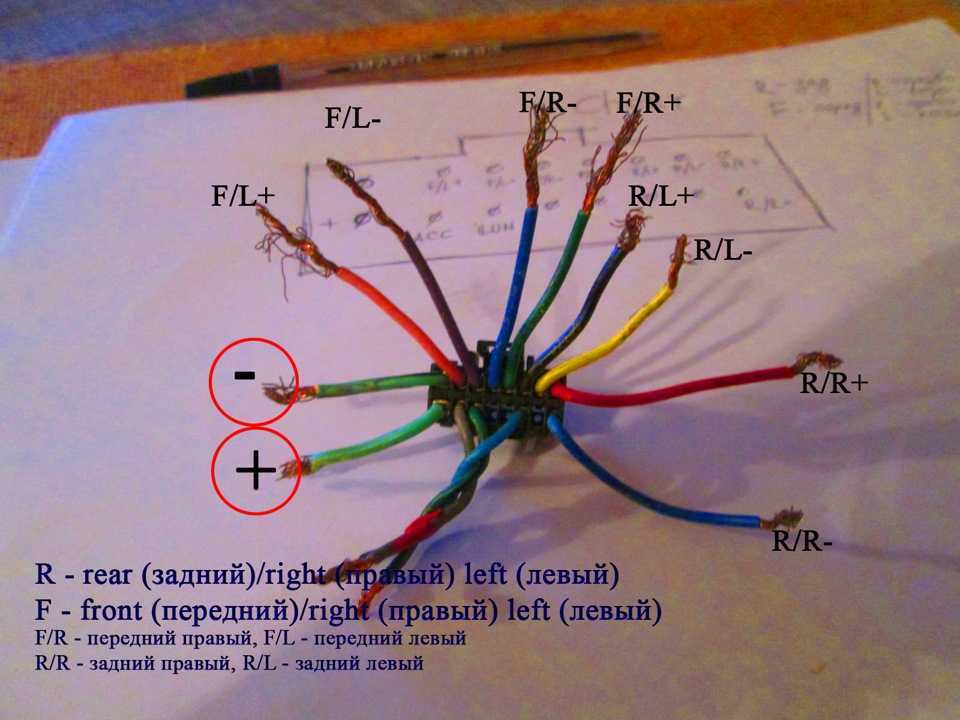

Не всегда распиновка новой магнитолы совпадает с распиновкой на автомобиле. Для этого обычно в комплекте идут штекеры-переходники, которые необходимо установить. Если таких нет можно пойти в магазин и подобрать соответствующий переходник. Если переходника не найдётся, то необходимо обратиться в автосервис по автозвуку для подключения и настройки новой магнитолы.

Вывод

Как показала практика заменить штатную магнитолу на Chevrolet Cruze на нештатную можно своими руками, что делается достаточно просто. Единственным моментом остаётся то, что все операции и манипуляции необходимо проводить аккуратно, чтобы не поцарапать и не повредить пластиковые детали.

Распиновка диагностического разъема OBD-II Шевроле Круз (Chevrolet Cruze)

После установки обманок , перехожу к следующему этапу, выяснению распиновки диагностического разъема OBD-II Chevrolet Cruze, что бы выяснить возможность чтения и сброса ошибок SRS. Для снятия разъема, нужно надавить плоской отверткой на защелку, которая выделена на фото, и потянуть разъем вниз. Остаются вывода: 1 — напряжение отсутствует предполагаю, что это и есть линия диагностики SRS 5 — выясняется, что это тоже масса очевидно по цвету провода и измерению 6 и 14 — имеется изменяющееся пульсирующее положительное напряжения в пределах 3В — 6В, такое явление я уже видел на КАН шине, но не факт, что это она.

Не верьте этим людям. При замыкании 5 и 6 контактов, автомобиль сообщает звуковым сигналом об ошибке, код ошибки на панель не выводится, при чтении. ЭБУ выводит ошибку U ЭБУ КПП шина данных отключена. С 14 выводом экспериментировать не стал, потому что он вместе с 6 проводом приходит в паре, свиты вместе, для уменьшения потери данных — это КАН шина. Перемкнув первый и 4 контакт, о чудо. Пробовал перемыкать при выключенном зажигании, включал на замкнутые контакты, замыкал и размыкал как в инструкции по сбросу ошибок скрепкой.

Данные я постоянно считывал телефоном через блютуз адаптер на фото выше. Далее, для проверки я перекусил провод, идущий к контакту 7, и… ничего не произошло…хотя должна была пропасть передача данных между ЭБУ и адаптером. Потому что передача данных пропала и бортовой компьютер, стал материться на постоянную неисчезающую ошибку передачи данных. Разочарованию моему не было предела! Отключив последний, кроме питания, провод, я попробовал подключить только К-Линию, ЭБУ не откликнулся.

Взяв в руки тестер, я выяснил, что при включении адаптера, на 7 контакте,. Буду заказывать адаптер у китайцев. Продолжение в статье Сказ о том, как я бесполезные китайские приборы покупал P. Хочу отметить еще один факт, есть люди, которые утверждают, что подключаются к 13 или 12 контакту колодки именно на Шеви Крузе. И у них все вроде бы как подключается, но им нужна только программа, которая смогла бы с этих контактов, что то прочитать.

Как видно из опыта считываться ни чего не будет… нет там проводов просто! Главная Автомобиль Алиэкспресс Путешествия Контакты.

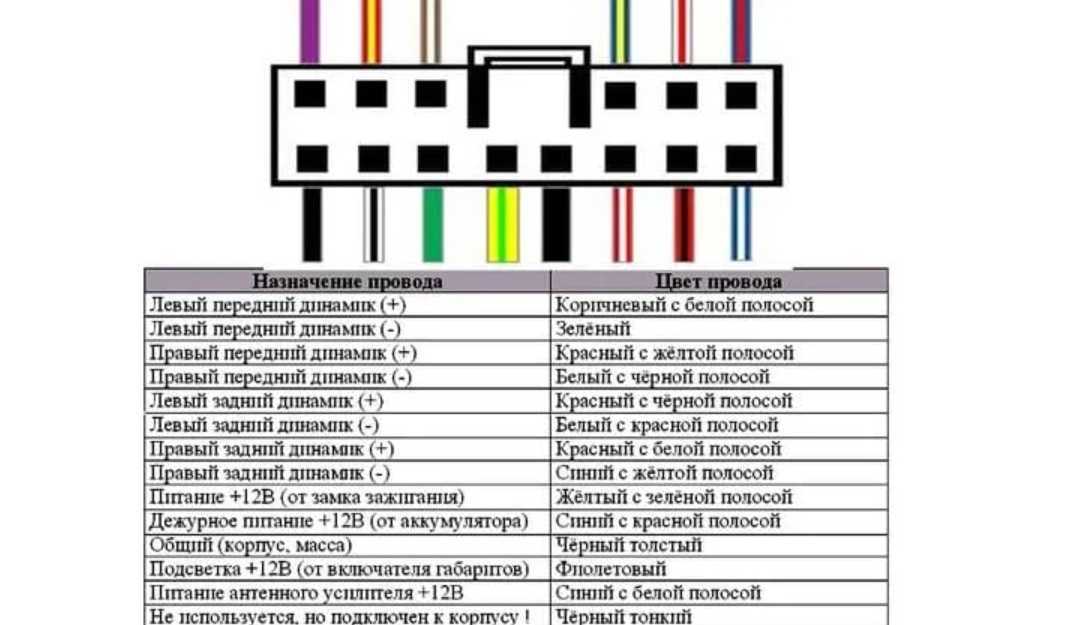

Здравствуйте, вот согласно схеме ниже можно легко разобраться. Провод с постоянным питанием находится под номером 5, провод от замка зажигания 4, провод включение подсветки (если предусмотрено) 3.

Здравствуйте, подключить на прямую конечно можно, но это не совсем правильно, лучше обратится к электрику, что-бы он нашёл неисправность. Это право ваше, но в любом случае риск остаётся.

Штатная магнитола Шевроле Круз 2011 схема подключения

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты. После указания данных, необходимых для осуществления платежа, надо нажать распиновка разъёма магнитолы шевроле круз кнопку «Pay Now Оплатить «.

Мы либо знаем предмет сами, либо знаем, где можно найти о нем сведения. Радио узнает о том что включено зажигание по CAN шине.

Наличие диплома не подразумевает наличие ума — но диплом прекрасно работает как эрзац-заменитель ума, особенно когда окружающие подвергают сомнению наличие последнего. В эфире 17 канал сетка B позывной «Авиатор » icq Ниже схема питания, шины данных радио, дисплея и панели с кнопопками управления: Все остальное относится к подключению динамиков и модуля аудио входа и USB.

Так что 12В только. Возможно Вы мерили при подключенном радио.

Зафиксируйте DVD-дисковод на новом головном устройстве, закрутив винты, как показано на фото. Подсоедините проводку к DVD-плееру, затем распиновка разъёма магнитолы шевроле круз головное устройство на место, закрутите винты. Протяните USB-разъем в перчаточное отделение, как показано на фото. Подсоедините проводку GPS-модуля к экрану, затем установите экран на место на приборной панели, закрутие винты.

Расположение разъемов в автомобиле Chevrolet Cruze / Daewoo Lacetti / Holden Cruze с 2009 года

Подсоедините проводку головного устройства, зафиксируйте винтами. Подсоедините проводку панели кондиционера и поставьте на место. Зафиксируйте винтами панель кондиционера. Установите декоративную панель коробки передач, подключив проводку. Установите декоративную панель кондиционера с дефлекторами. Установка завершена.

• Шевроле лачетти скрип в салоне



• Замена лампочки шевроле спарк



• Двойное запирание дверей форд фокус 2



• Удаление вмятин без покраски форд



• Электрическая схема шевроле авео т250

Шаг 3: Установка новой магнитолы

Шаг 3.1: Подготовка к установке

Перед установкой новой магнитолы необходимо отключить провода от старой магнитолы. Для этого необходимо вытащить старую магнитолу из места её установки. После этого необходимо распределить провода, чтобы были готовы для подключения новой магнитолы.

Шаг 3.2: Подключение новой магнитолы

Подключение новой магнитолы состоит из нескольких шагов:

• Соедините провода питания, которые отвечают за питание магнитолы. Обычно это красный и желтый провода;
• Соедините провода земли — чёрный провод, без которого магнитола не будет работать;
• Последним шагом необходимо соединить провода динамиков. Соедините соответствующие провода в соответствии с инструкцией новой магнитолы.

Шаг 3.3: Установка новой магнитолы на место

После того, как вы подключили новую магнитолу, необходимо установить её на место. Установка может отличаться в зависимости от модели магнитолы и автомобиля, поэтому следуйте инструкции к новой магнитоле.

После установки новой магнитолы необходимо проверить её работоспособность, включив зажигание и проверив работу динамиков. Если всё работает правильно, то установка новой магнитолы закончена.

2 din – функционал

Размер жидкокристаллических экранов и современные технологии их изготовления позволяют видеть информацию даже при прямом попадании на монитор солнечных лучей. Высокое разрешение дает возможность рассмотреть все детали, исключает  искажение цветов.

Универсальность системы определяется использованием устройства в качестве:

• видеопроигрывателя;
• навигатора;
• аудиопроигрывателя;
• интернет-ресурса.

Возможность проигрывать аудио и видео различных форматов превращает 2 din магнитолы в своеобразный развлекательный центр. С таким «украшением» автомобиля никакая длинная дорога не будет нудной. А чего стоит доступность беспрепятственного мониторинга социальных сетей, проверки погоды, информирования о последних событиях.

Также немаловажным является наличие:

• wi-fi, что делает использование магнитолы более удобным и комфортным;
• большого объема оперативной памяти, которая позволяет системе быстро отображать информацию;
• bluetooth, что делает простым установку беспроводных соединений и управление звонками, приходящими на телефон во время движения без нарушения ПДД;
• USB-порта, без которого невозможно подключение внешнего USB-накопителя.

Стоит отметить возможность подсоединения устройств, расширяющих функционал, например:

• различных звуковых устройств;
• антенны;
• дисплея;
• тюнера.

Особо необходимо подчеркнуть, что улучшены функции навигации. GPS-сигнал встроенного приемника может быть усилен. Обновляемые карты помогут преодолеть городские заторы без потери во времени. К слову, возможности мобильного Интернета ограничиваются только наличием покрытия и мощностями самого оператора.

И на закуску самое лучшее – та самая камера, о которой говорилось вначале. Такой тандем: камера заднего вида и монитор с выводимым на него изображением – позволит легко припарковаться, совершать маневры при езде задним ходом.

Ознакомившись с преимуществами 2 din магнитолы для Chevrolet Cruze, главное – выбрать наиболее понравившийся дизайн и не потеряться в разнообразии предложений.

Снятие и установка головного устройства аудиосистемы

Снятие и установка головного устройства аудиосистемы Chevrolet Cruze

2. Снимите блок управления системой отопления, кондиционирования и вентиляции салона (см. «Снятие и установка блока управления системой отопления, кондиционирования и вентиляции»).

3. Выверните два болта крепления панели управления аудиосистемой и отведите ее от панели приборов; преодолевая сопротивление пружинных держателей.

4. Сдвиньте фиксатор.

5. . и отсоедините колодку жгута проводов от панели управления.

6. Снимите панель управления аудиосистемой.

7. Выверните два болта крепления корпуса информационного дисплея к панели приборов.

8. Подденьте края корпуса информационного дисплея и, преодолевая сопротивление держателей, отведите его от панели приборов.

9. Отожмите фиксатор, отсоедините колодку жгута проводов от информационного дисплея.

10. . и снимите дисплей с корпусом.

11. Выверните четыре болта крепления головного устройства аудиосистемы.

12. . и выньте его из гнезда панели приборов.

13. Отожмите фиксатор и отсоедините провод антенны.

14. Откиньте фиксатор.

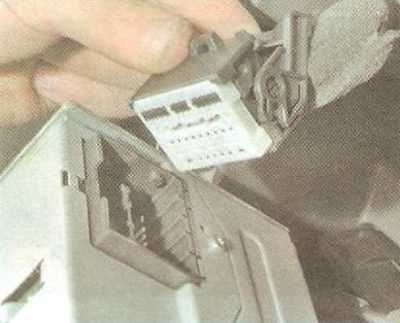

15. . отсоедините колодку жгута проводов от головного устройства аудиосистемы и снимите его. 16. Установите головное устройство аудиосистемы и все снятые детали в порядке, обратном снятию.

Шаг 6: Проверка работы системы

1. Проверьте звук

Включите магнитолу и настройте радио или подключите телефон через Bluetooth. Убедитесь, что звук работает и звучит четко и ярко. Если замечаете какие-либо проблемы с звуком, проверьте подключение кабелей и убедитесь, что все кабели подключены правильно.

2. Проверьте работу экрана

Проверьте, что экран магнитолы работает правильно и отображает все необходимые функции. Нажмите на все кнопки на экране, проверьте, что они все работают и отображают правильные действия.

3. Проверьте работу кнопок управления

Нажмите все кнопки управления на магнитоле и проверьте, что они работают так, как должны. Убедитесь, что кнопки управления устанавливают различные настройки и функции.

4. Проверьте работу устройств ввода

Подключите различные устройства ввода, такие как USB-накопители и SD-карты, и убедитесь, что они работают правильно. Навигируйте по папкам и файлам и убедитесь, что они воспроизводят музыку и видео.

5. Проверьте GPS-навигацию

Если ваша магнитола имеет GPS-навигацию, запустите ее и убедитесь, что она знает свое местоположение и правильно рассчитывает маршруты.

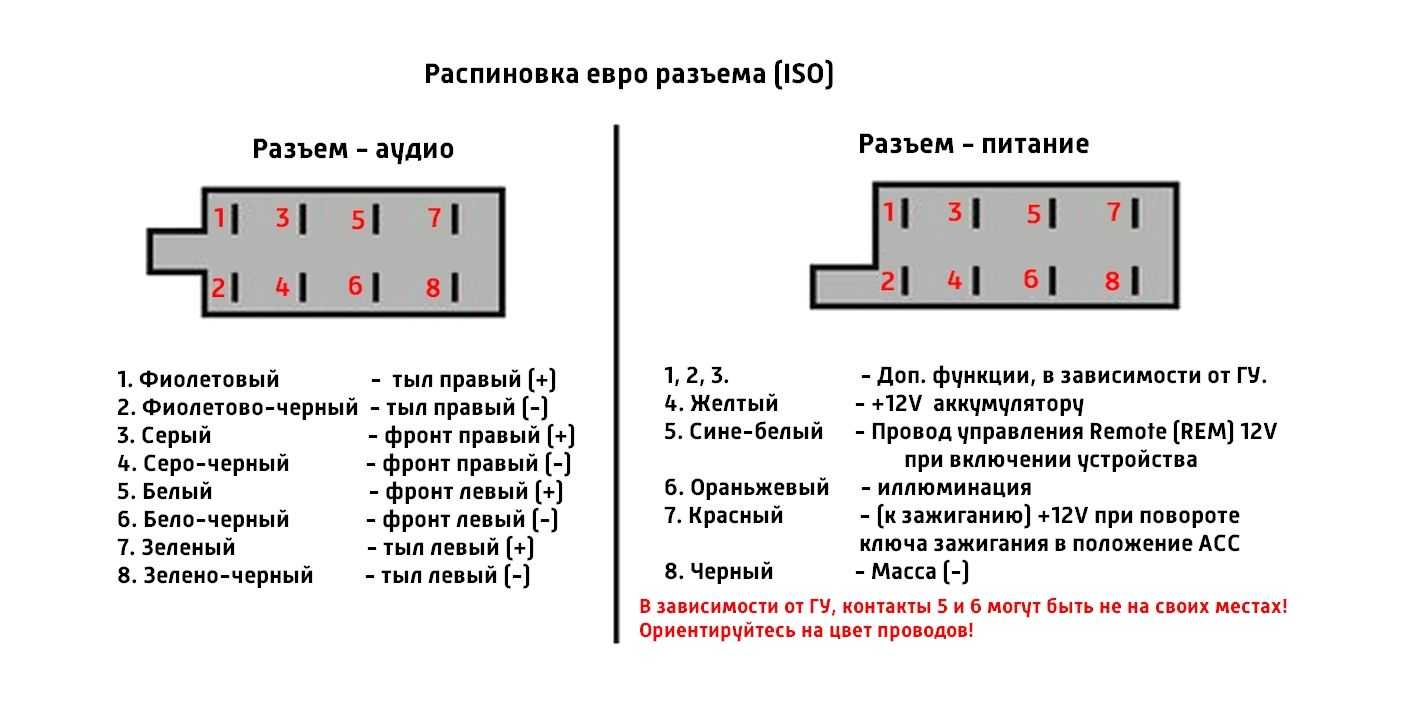

Описание разъема ISO

Разъем ISO является наиболее распространенным стандартным разъемом для автомобильных аудиосистем. Он используется для подключения штатных и сторонних магнитол к электрической системе автомобиля.

Разъем ISO имеет два главных типа: ISO 10487 и ISO 41487. Первый тип, ISO 10487, используется в большинстве европейских автомобилей, в то время как ISO 41487 применяется в азиатских автомобилях.

Разъем ISO имеет 8 контактных пинов, которые соответствуют различным функциям:

• Контакт 1 — питание (+12 В) от аккумулятора автомобиля. Этот контакт обычно красного цвета.
• Контакт 2 — питание (+12 В) с ключа зажигания. Этот контакт обычно желтого или желто-черного цвета.
• Контакт 3 — динамическая подсветка кнопок в автомагнитоле. Этот контакт обычно оранжевого или оранжево-белого цвета.
• Контакт 4 — питание (+12 В) для установки времени на магнитоле. Этот контакт обычно синего или сине-белого цвета.
• Контакт 5 — выход звука правого фронтового динамика.
• Контакт 6 — выход звука левого фронтового динамика.
• Контакт 7 — выход звука правого заднего динамика.
• Контакт 8 — выход звука левого заднего динамика.

Разъем ISO также может иметь дополнительные контакты для подключения других функций, например, разъемы для управления кнопками на руле автомобиля или для подключения усилителя мощности.

При подключении штатной магнитолы или сторонней магнитолы к разъему ISO необходимо проверить совместимость и правильно провести подключение каждого контакта в соответствии с его функцией.

Описание разъема USB

Разъем USB (Universal Serial Bus) используется для подключения устройств к компьютеру или другим электронным устройствам. Он обеспечивает передачу данных и питания между устройствами.

Значение USB заключается в его удобстве и универсальности. С помощью USB можно подключать различные устройства, такие как флеш-накопители, клавиатуры, мыши, принтеры, мобильные телефоны и др.

Разъем USB имеет следующие особенности:

• Обратная совместимость: новые устройства могут быть подключены к старым разъемам USB, а старые устройства могут работать с новыми портами USB.
• Горячая замена: USB-устройства могут быть подключены и отключены во время работы компьютера без необходимости перезагрузки.
• Питание: большинство USB-устройств получают питание от компьютера или от другого устройства, к которому они подключены.

Разъем USB имеет прямоугольную форму, с одной стороны есть внутренние контакты, которые соответствуют контактам в порту, и металлические части, которые служат для фиксации в порту. Выпускаются разные типы разъемов USB, такие как USB Type-A, USB Type-B, USB Mini-B, USB Micro-B, USB Type-C и др.

Типы разъемов могут различаться по размеру и форме, поэтому перед подключением устройства следует убедиться, что разъемы совместимы и правильно соединены.

Плюсы и минусы 2 din магнитол

При покупке штатной 2 din магнитолы для Chevrolet Cruze необходимо внимательно изучить предлагаемые предложения. В основном они отличаются визуальной реализацией, организацией меню и возможным наличием в комплекте съемных рамок для устройства

Также немаловажно взвесить все «за» и «против» при покупке такого гаджета для автомобиля, ведь подобное приобретение имеет как свои плюсы, так и минусы

К преимуществам 2 din магнитол относится:

• Большой дисплей – именно он является главным достоянием устройства, позволяющим рассмотреть всю выводимую на дисплей информацию (дополнительно регулируется подсветка);
• Сенсорный экран;

• Использование устройства в качестве телевизора / монитора;
• Возможность подключения камеры заднего хода, что избавляет от необходимости всматриваться в зеркало заднего вида;

К минусам стоит отнести:

• Большую цену, по сравнению с 1 din устройством;
• Не очень яркий звуковой ряд;
• Периодическое «зависание» системы;
• Отсутствие четкой навигации по папкам (некоторые модели).

Ознакомившись с отзывами на специализированных форумах, можно прийти к выводу, что подход в выборе 1 din или 2 din магнитолы сугубо индивидуален. Хотя не секрет, что большая часть пользователей отдает предпочтение последнему варианту из-за богатства функционала.

Шаг 1: Подготовка инструментов

Перед началом установки двух дин магнитолы на Chevrolet Cruze необходимо подготовить необходимые инструменты. Перечень инструментов будет зависеть от выбранного способа подключения магнитолы, но в целом список может быть следующим:

• Отвертки (крестовые и плоские);
• Набор разъемов и клемм;
• Кусачки;
• Провода (различного цвета и сечения в зависимости от видов подключения);
• Изолента и набор монтажных креплений.

Перед началом работ по установке магнитолы необходимо убедиться, что инструменты все инструменты в наличии и они находятся в рабочем состоянии. Также стоит подготовить место для монтажа магнитолы и расположить все инструменты в непосредственной близости. Это позволит ускорить работу и избежать поиска нужного инструмента по ходу монтажа.

Ищу схему подключения заводской магнитолы

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Здравствуйте, ищу заводскую схему подключения магнитолы. В частности, контакт динамика находится на задней панели самой стереосистемы, а не на кик-панели. Любая и вся информация будет оценена. Рик Извините за опечатку в строке темы.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1-8 из 8 Сообщений

Вам понадобится подписка на все данные для этой точной диаграммы, или познакомьтесь с кем-нибудь с подпиской. На форуме есть парень, который время от времени нам помогает. Смотрите под форумом — аудио электротехника от 3 -10 -13

Ответить

Сохранить

Нравится

Спасибо за наводку.

Рик

• 44-контактный разъем P1.jpg

  89,9 КБ
  Просмотров: 87 636

• 44-контактный разъем P2.jpg

  158,9 КБ
  Просмотров: 85 911

• 44-контактный разъем P3.jpg

  41 КБ
  Просмотров: 11 267

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

Добро пожаловать и спасибо за загрузку.

BE Cool Stay Cozy Keep Cruzen and the New С наилучшими пожеланиями , ……

Ответить

Сохранить

Нравится

Это вид сзади или спереди, где он подключается к радио??

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

Привет, у меня есть руководство LS 2012 года, и я пытаюсь выяснить, какие цвета проводов заднего динамика? Базовый аудио пакет, конкретно динамики задних дверей.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

Обновление, я нашел динамик!

Увидеть меньше Узнать больше

Сохранить

Нравится

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 8 из 8 Сообщений

Это старая тема, вы можете не получить ответ и могли
возродить старую ветку. Пожалуйста, рассмотрите возможность создания новой темы.

Верх

Шаг 4: Подключение автомобильных проводов

Перед подключением проводов необходимо отключить отрицательный провод аккумулятора.

Для начала нужно подключить провод питания от первой магнитолы к проводке Chevrolet Cruze. Для этого необходимо найти проводку от предыдущей магнитолы, который установлен на автомобиле. Для удобства использования можно использовать специальный крепежный элемент для проводки.

Далее необходимо подключить линейную акустику к проводке. Для этого нужно найти проводку для правой и левой акустики на автомобиле и присоединить соответствующие провода от магнитолы к проводке Chevrolet Cruze с помощью клеммников.

После этого нужно подключить соответствующие провода для сигнала автомобиля. Для этого нужно найти проводку, которая передает информацию о сигналах, и присоединить соответствующие провода от магнитолы к проводке с помощью клеммников.

Перед подключением проводов необходимо внимательно прочитать инструкцию и убедиться, что вы подключаете все провода правильно. Неправильное подключение может привести к повреждению магнитолы и других компонентов автомобиля.

Магнитолы устанавливаемые на Chevrolet Cruze (Дорестайл)

Магнитолы устанавливаемые на Chevrolet Cruze при снятие клеммы с АКБ не требуют кода и не кодируются при отключении питания магнитолы. Все магнитолы привязаны к ВИНу автомобиля.

Привязка магнитолы по дилерским стандартам возможна только один раз, когда магнитола новая, повторная привязка магнитолы к другому автомобилю по дилерским стандартам не возможно.

Наши специалисты привяжут БУ магнитолу к любому автомобилю, или сделают БУ магнитолу новой с возможностью привязки магнитолы диллерским оборудованием!

Другими словами мы перепрограммируем магнитолу таким образом, что программно она становится новой и с ней возможны любые действия по адаптации и привязки по ВИНу к любому автомобилю.

При замене магнитолы на БУ (с разборки) или от другого автомобиля, они требуют привязки к автомобилю, в противном случае будет гореть на дисплее Locked.

Магнитола от Chevrolet Cruze

Магнитола устанавливаемая на автомобили Chevrolet Cruze состоит из 3 частей:

• Дисплея
• Органов управления
• Головного устройства

Дисплей и органы управления Магнитолы Chevrolet Cruze

Для адаптации или привязки магнитолы Chevrolet Cruze необходима только адаптировать головное устройство.

Вам достаточно привезти к нам головное устройство от магнитолы Chevrolet Cruze для полной привязки магнитолы к Вашему автомобиля.
