Как отрегулировать шток вакуумного усилителя тормозов уаз буханка

Как отрегулировать усилитель тормозов

Крис Стивенсон

Jupiterimages/Comstock/Getty Images

Усилитель тормозов, также называемый усилителем тормозов, работает за счет вакуума во впускном коллекторе для сжатия внутренней диафрагмы. Когда вы нажимаете на педаль тормоза, диафрагма усилителя приводит в действие толкатель, который толкает поршень главного тормозного цилиндра внутрь, заставляя тормозную жидкость проходить по магистралям под высоким давлением. Усилитель увеличивает давление вашей ноги, чтобы нагнетать тормозную жидкость в суппорты и колесные цилиндры, которые, в свою очередь, сжимают тормозные колодки или расширяют колодки. Зазор между толкателем усилителя тормозов и поршнем главного цилиндра можно регулировать. Если не отрегулировать должным образом, это может привести к пробуксовке тормозов или низкой педали.

Шаг 1

Установите автомобиль в парковочный или нейтральный режим в зависимости от типа трансмиссии. Установите аварийный тормоз на данный момент. Поднимите капот и отсоедините отрицательный кабель аккумулятора с помощью розетки. Возьмите стальную линейку и положите ее на половицу прямо под педалью тормоза. Совместите линейку с краем тормозной колодки в вертикальном положении.

Шаг 2

Осторожно нажмите на педаль тормоза и обратите внимание на то, как далеко педаль тормоза перемещается до того, как она встретит сопротивление. Длина хода представляет собой расстояние свободного хода педали тормоза. Запомните расстояние или запишите его

Комфортное расстояние перемещения будет составлять около 1 1/2 дюйма или около того, или в соответствии с вашими спецификациями в вашем руководстве по ремонту — проверьте свое руководство

Запомните расстояние или запишите его. Комфортное расстояние перемещения будет составлять около 1 1/2 дюйма или около того, или в соответствии с вашими спецификациями в вашем руководстве по ремонту — проверьте свое руководство.

Шаг 3

Поднимите капот и найдите главный тормозной цилиндр, который крепится болтами к большому контейнеру на брандмауэре.

Шаг 4

Аккуратно потяните главный цилиндр назад и попросите помощника временно зафиксировать его на месте эластичными шнурами. Будьте осторожны, чтобы не погнуть тормозные магистрали на главном цилиндре. Это позволит вам отрегулировать тягу, выступающую из усилителя тормозов.

Шаг 5

Попросите вашего помощника осторожно нажать на тормоз, чтобы вытолкнуть толкатель из усилителя, чтобы вы могли видеть регулировочную гайку. Запомните длину свободного хода педали тормоза

Если он измеряется более двух дюймов, вам необходимо увеличить длину толкателя.

Шаг 6

Используйте плоскогубцы, чтобы удерживать толкатель, и торцевой ключ, чтобы ослабить регулировочную гайку толкателя. Поверните шток наружу (против часовой стрелки) всего на несколько оборотов, затем затяните контргайку.

Шаг 7

Поверните шток внутрь, чтобы увеличить свободный ход педали тормоза. Затем затяните стопорную гайку. Установите главный цилиндр обратно на усилитель и вручную закрутите гайки. Затяните гайки с помощью гнезда и гаечного ключа.

Шаг 8

Используйте линейку, чтобы еще раз проверить расстояние свободного хода педали тормоза. Если в пределах спецификации, оставьте его там. Если все еще не соответствует спецификациям, снова снимите главный цилиндр и повторите процесс регулировки. Когда закончите, снимите эластичные шнуры и снова подключите отрицательный кабель аккумулятора к розетке.

Список литературы

Классические продукты производительности: Руководство по устранению неполадок на общих целях CPP
Classicbroncos.com: Tom’s Bronco Parts Poster Booster

Вещи.

Ключ с храповым механизмом
Банджи-шнуры
Помощник
Концевые ключи
Плоскогубцы

Предупреждения

Помните, что вы можете отрегулировать выключатель тормоза (под приборной панелью), чтобы педаль тормоза касалась выключателя стоп-сигнала для включения и выключения. Регулировку можно выполнить, ослабив крепежные болты переключателя и переместив переключатель вперед или назад, против рычага педали или от него, а затем затянув крепежные болты.

Писатель Биография

Крис Стивенсон пишет с 1988 года. Его автомобильное призвание длилось более 35 лет, и в 1919 году он написал руководство по ремонту автомобилей «Автомошенничество и мошенничество при ремонте автомобилей».90. Стивенсон имеет сертификат PDS Toyota, сертификат тормозов ASE, сертификат Закона о чистом воздухе и лицензию на смог в Калифорнии.

Регулировка штока вакуума уаз

Проверка исправности функционирования/герметичности, замена и регулировка вакуумного усилителя тормозов

Проверка исправности функционирования

1. Не запуская двигатель, несколько раз выжмите педаль ножного тормоза. Удостоверьтесь в отсутствии изменений в величине резервного хода педали (расстояние между педалью и полом). 2. Удерживая педаль выжатой, запустите двигатель. Если сразу после запуска педаль слегка “проваливается”, следовательно, вакуумный усилитель тормозов работает исправно.

1. Запустите двигатель на пару минут, затем заглушите. Несколько раз медленно выжмите педаль ножного тормоза. Если сначала ход педали с каждым выжиманием постепенно сокращается, однако, через три-четыре качка стабилизируется, значит, герметичность сборки вакуумного усилителя не нарушена. 2. Выжмите педаль ножного тормоза при работающем двигателе. Удерживая педаль выжатой, заглушите двигатель. Если спустя 30 секунд удерживания педали нажатой ее резервный ход не изменится, следовательно, герметичность сборки вакуумного усилителя не нарушена.

Проверка величины выступания штока толкателя

Эффективность тормозов автомобиля имеет большое значение – если тормозная система сработает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

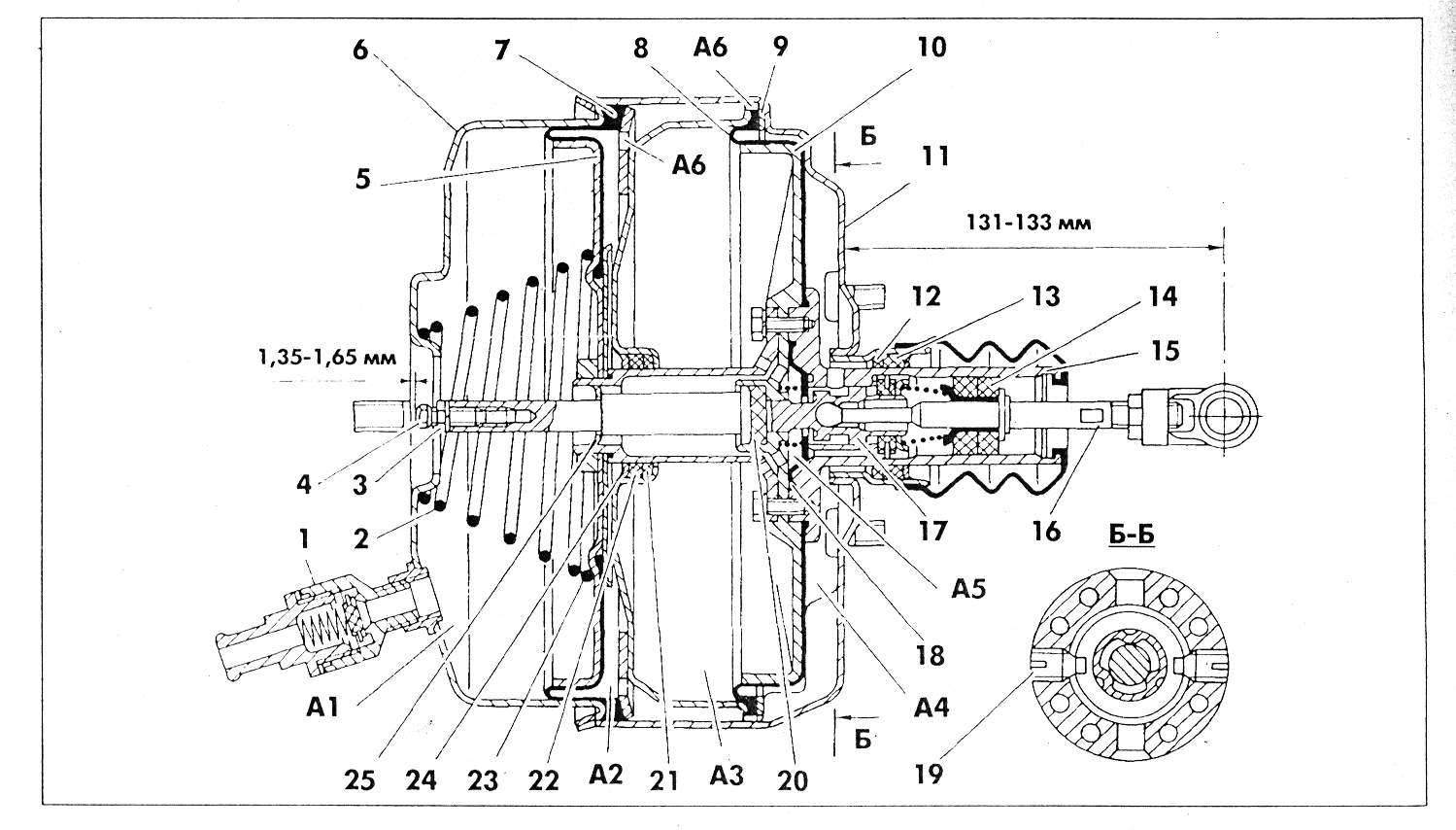

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

клапана;
металлического корпуса;
диафрагмы;
поршня;
штока;
мощной возвратной пружины;
толкателя, который соединяется с тормозной педалью;
защитного чехла;
фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ.

Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение.

Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

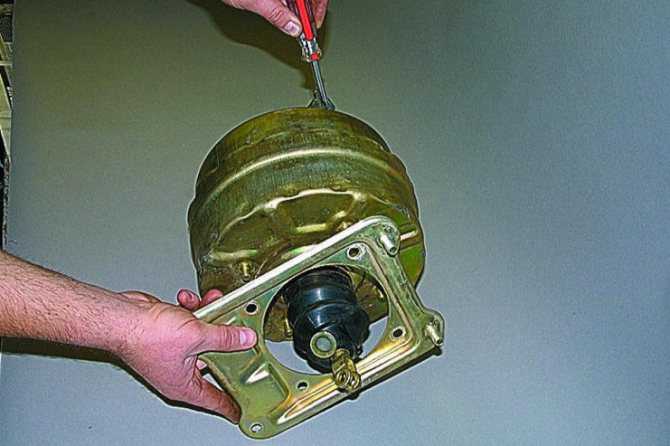

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

Такая замена позволит водителям получить несколько важных преимуществ:

В случае резкого торможения автомобиль не начинает уводить в сторону;
Для торможения нужно всего лишь дотронуться до педали тормоза;
Тормозные колодки не издают никаких посторонних звуков;
Устройство отличается надежностью и работает без каких-либо сбоев.

В случае резкого торможения автомобиль не начинает уводить в сторону;
Для торможения нужно всего лишь дотронуться до педали тормоза;
Тормозные колодки не издают никаких посторонних звуков;
Устройство отличается надежностью и работает без каких-либо сбоев.

Шум при торможении

Высокочастотный шум, визг, свист могут возникнуть как при торможении, так — порой — и при обычном движении. Причина — нерасчетный режим трения фрикционного материала о рабочую поверхность тормозного диска. Виноватыми могут быть предельный износ тормозных колодок, сильная коррозия тормозного диска (причем часто с внутренней, «невидимой» стороны). Бывает, что накладка тормозной колодки отслоилась от основания. Список возможных причин продолжают загрязнение колодок, коробление диска вследствие локального перегрева, неправильное крепление колодок в суппорте, левые колодки или диски и т. п.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
Запустить двигатель и дать ему немного прогреться.
Несколько раз нажать на педаль тормоза.
Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

затяжка и общее состояние хомутов трубопровода ВУТ;
трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

запустить двигатель и дать поработать около одной-двух минут;
до упора нажать на педаль тормоза и заглушить двигатель;
если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Определяем неисправность

Итак, как же проверить исправность вакуумного усилителя тормозов на УАЗе «Буханка»? Есть несколько способов, используя которые легко оценить состояние агрегата без привлечения специалистов и допоборудования. Вариант первый:

Заглушите мотор и 4-5 раз нажмите на тормозную педаль. Это позволит накачать ВУТ.
При последнем нажатии, не отпуская педаль, заведите двигатель и дайте ему поработать на холостом ходу около 5 минут.
Если чувствуете, что тормозная педаль опускается вниз, вакуумник исправен. Когда никаких изменений не происходит, скорее всего, система ВУТ потеряла герметичность.

Это Вас заинтересует: датчик холостого хода уаз 409 двигатель инжектор

Если у автовладельца в целом нет претензий к работе тормозной системы, но режим работы ДВС меняется, если нажать на тормоз, исправность усилителя можно протестировать следующим образом:

Отсоедините трубопровод от выпускного коллектора, заглушив штуцер хомутом, заглушкой или трубкой из резины, свободный конец которой надо перетянуть нейлоновым или железным хомутиком.
Запустите движок, дайте ему немного поработать.
Спустя 5-7 минут выжимайте тормоз и внимательно смотрите на тахометр: если в этот момент стрелка прибора не двигается, то есть обороты не меняются, ВУТ разгерметизирован.

Допустим, в ходе проведённых тестов была выявлена разгерметизация вакуумника. Теперь надо выяснить, где конкретно система потеряла герметичность. Это тот ещё квест, поскольку утечка может локализоваться в самом неожиданном месте и иметь крайне маленький размер. Поэтому лучше проверить все «уязвимые» элементы усилителя:

Посмотрите, хорошо ли затянуты хомуты трубопровода.
Осмотрите места зажима трубок, на них часто бывают трещины.
Проверьте, не расслоился ли уплотнитель обратного клапана вакуумника. На «поживших» автомобилях такое встречается довольно часто.
Если не хотите делать всё вышеперечисленное, тем более шанс найти утечку и успешно устранить её не очень велик, поменяйте все трубки вместе с хомутами. Весь комплект стоит недорого.

И раз уж взялись за усилитель, стоит протестировать на исправность обратный клапан устройства. Сделать это можно двумя способами:

Снять элемент (не самый лучший вариант). Затем надо подать воздух (ртом или насосом) в штуцер, которым клапан устанавливается в ВУТ. Воздух должен свободно двигаться по узлу. Затем втяните воздух через штуцер на себя, исправный клапан не пропустит воздух в обратном направлении.
Запустите двигатель авто. Дайте ему поработать несколько минут. Затем выжимайте педаль тормоза до упора, глушите движок. Исправный клапан должен закрыться, сохраняя вакуум в камере, нога водителя, расположенная на педали, не почувствует сопротивления.

Это Вас заинтересует: задние дисковые тормоза на уаз патриот

По факту ремонтировать клапан нет никакого смысла, поскольку часто этот элемент неразборный. Купите новый, стоит он довольно дешево.

Интересный материал тут: колодки тормозные задние уаз патриот

В общем-то, пытаться отремонтировать усилитель — дело не очень благодарное. Можно заменить трубки, хомуты или клапан, но лучше купить новый ВУТ в сборе. Замену агрегата легко провести самостоятельно.

И пара слов о регулировке штока вакуумного усилителя тормозов на УАЗе «Буханка». После замены агрегата водитель может заметить, что торможение авто ухудшилось. Что делать: утопите шток назад так, чтобы его выступ над корпусом был равен примерно 8 мм, но не более. Чтобы изменить положение штока, ослабьте крепление контргайки и при помощи регулировочного винта выставьте необходимую длину, затем зафиксируйте деталь контргайкой.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Интересно было бы узнать, уважаемые автовладельцы, ставили ли вы на свою «Буханку» ВУТ от машины другой марки? Делитесь опытом!

Естественно, никуда без познавательного видео:

Интересный материал тут: вездеход хомяк

Регулировка тормозов уаз буханка. Неисправности тормозов и методы их устранения

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.

Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

Тормозная система УАЗ: особенности устройства

Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю. Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При отпущенной педали тóрмоза одно из колес притормаживает

На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.

Знаете ли вы, с каким неисправностями можно ездить, а с какими — нет? Пройдите тест и проверьте уровень своего водительского мастерства.
Чтобы увеличить ресурс автомобиля, пользуйтесь присадками от SUPROTEC. Оригинальную продукцию SUPROTEC можно приобрести в .

Как прокачать тормоза на уаз 31519

Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.

Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.
