Автомагнитолы jvc: важная информация для меломанов. схема подключения магнитолы jvc схема

Как подключить магнитолу

Радио можно подключить двумя способами, в зависимости от того, какой автомобиль — новый или более новый. Сегодняшние новые автомобили оснащены адаптером ICO. Он универсален, и при его наличии практически любой водитель может справиться с его подключением. Для подключения радиоприемника просто следуйте инструкциям.

Такой универсальный адаптер имеется не во всех автомобилях. В более ранних версиях радио подключалось путем непосредственного подсоединения. Для этого нужно было знать последовательность подключения.

Перед подключением магнитолы необходимо отключить источники питания. Если это невозможно сделать, провода следует аккуратно зачистить и спаять вместе. Затем они изолируются. Лучше не касаться земли и тех проводов, которые подключены к динамикам с плюсовыми клеммами.

Используется многожильный медный провод диаметром 4 мм или более и устанавливается предохранитель. С клеммами расстояние от клемм до предохранителя превышает 40 см.

Схема распиновки

Приведенная ниже схема проводки предназначена для правильного подключения автомобильного радиоприемника JVC:

• Провод с красной маркировкой подключается к плюсу 12 В;
• Провод с синей маркировкой подключен к регулятору антенны;
• Желтый провод подключен к положительной клемме;
• Провод с белой маркировкой идет к левому динамику;
• черный провод идет к корпусу (заземление);
• зеленый провод идет к левому заднему динамику;
• серый провод идет к переднему правому динамику;
• Фиолетовый провод идет к правому заднему динамику.

В дополнение к этой схеме подключения важно, чтобы минусовые провода имели полосы: черную, серую или белую. Предохранитель важен на красном проводе, как и при соединении красного провода с желтым

Автомобильная магнитола JVC Схемы подключения и цветовая кодировка

Мы расскажем о схемах подключения и цветовых кодах для автомобильных радиоприемников JVC, таких как JVC KW-M150BT и KW-V250BT с двойным диновым разъемом, а также KD-SX26BT с одним диновым разъемом. Вся эта информация взята из официальных руководств пользователя.

Несмотря на то, что многие стереосистемы JVC имеют одинаковые электрические схемы, мы рекомендуем найти оригинальное руководство, соответствующее вашей конкретной модели, чтобы убедиться, что вы используете правильную информацию.

JVC KW-M150BT (6-контактный 9024 DIN 9024 9024 DIN) 2 x 8 контактов) схема подключения и цветовая кодировка

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения

Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Основные механизмы и регуляторы на передней панели магнитолы JVC:

• В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
• Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
• Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

• нажать ручку регулировки громкости;
• затем нажать ее еще раз, должна появиться запись «Demo Off».

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

• нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
• нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
• чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
• затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

1. Нажать и удерживать кнопку с квадратиками и шестеренкой.
2. Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
3. Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
4. Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
5. Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
6. Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
7. Для установки даты поворачиваем регулятор до пункта меню Date Set.
8. Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
9. Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Как подключить магнитолу

Подключить магнитолу можно 2 способами в зависимости от того, новый автомобиль или нет. В современных новых автомобилях есть ICO переходник. Он универсальный, и при его наличии с подключением справится практически любой водитель. Все, что нужно будет сделать для подключения магнитолы — следовать указаниям инструкции.

Такой универсальный переходник есть не во всех автомобилях. В модификациях старого типа подключение магнитолы выполнялось присоединением напрямую. Чтобы это сделать, необходимо было знать последовательность при подключении.

Перед тем как подключать магнитолу, нужно отключить источники питания. Когда это не получается сделать, то провода подлежат тщательной зачистке, пайке. Затем они изолируются. К массе и тем проводам, которые соединены с динамиками, плюсовыми клеммами лучше не прикасаться.

Используют медный провод с несколькими жилами, диаметром от 4 мм с установкой предохранителя. С клеммами расстояние от них до предохранителя превышает 40 см.

Схема распиновки

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

• провод, обозначенный красным, присоединяется на 12 В плюс;
• провод, обозначенный синим, присоединяют к управлению антенной;
• желтый провод подключают через ЗЗ на плюс;
• провод, обозначенный белым, идет к левому динамику;
• черный провод идет к корпусу (масса);
• зеленый провод подключают к левому заднему динамику;
• серый провод идет к переднему правому динамику;
• фиолетовый провод идет к правому заднему динамику.

Кроме этой схемы подсоединения важно, что минусовые провода имеют полосы: черную, серую или белую. Предохранитель важен на красном проводе, как и в том случае, если соединить провода красный и желтый

Инструкция пользователя

Чтобы выполнить ручную настройку радио, следует удерживать одну из кнопок перехода, пока не появится символ М, после следует нажимать ее несколько раз для выбора желаемой частоты. Для автоматического поиска надо нажимать и отпускать ту же кнопку в соответствии с инструкцией по эксплуатации. Отключение звука или приостановка воспроизведения осуществляется нажатием на регулятор громкости.

К этой магнитоле можно подключать смартфон с Android, поддерживающий инструменты Android Open Accessory. В этом случае можно переходить на предыдущий или следующий трек кнопками на магнитоле. Остальные операции выполняются со смартфона. При прослушивании музыки с диска или флешки можно еще и переключаться между папками и управлять повтором и случайным проигрыванием в соответствии с руководством.

Схемы распиновок магнитол с евроразъёмами и штекерами разных производителей и различных марок автомобилей:

Об ISO — разъёме и его распиновке

Распиновка магнитолы (не путать с Раскодировкой) — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле — можно вывести и её, и систему питания автомобиля из строя. Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек,производители перешли на единый тип разъёмов или ISO — евроразъём. Только не совсем он единый получился, потому как единой вышла только распиновка проводки, что конечно внесло больше ясности, но форму самих фишек, или штекеров, каждый производитель делает свою. В общем, всё сложно.

В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.

DIN — это «Deutsche Industriele Norme» или по-русски — немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN — размер магнитолы, высота х ширина — 180х50мм. 2 DIN 180х100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN — 180x75mm, это как ближе к 1 DIN по характеристикам. Итак, к распиновке:

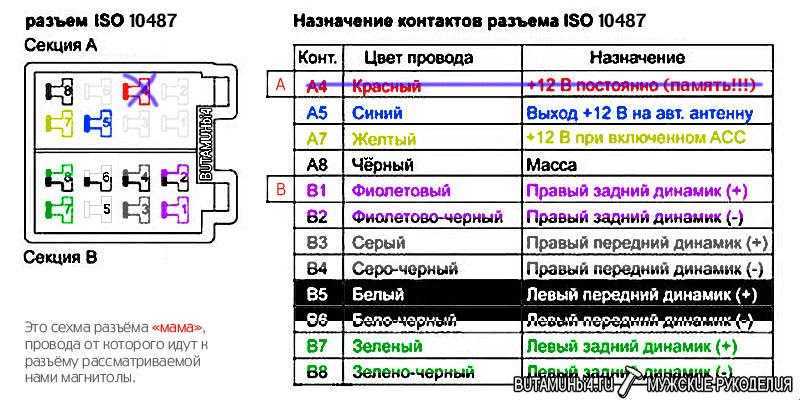

Распиновка стандартного ISO 10487 разъема

С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.

ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём — mini ISO — идёт отдельно всегда.

Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А — отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.

Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO. Такое обязательно будет где-то продаваться и стоит он копейки.

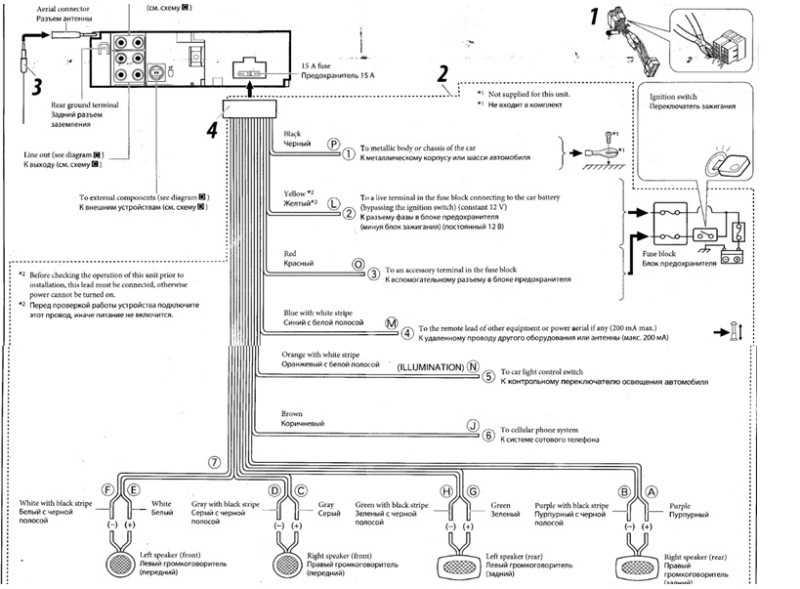

Принципиальная схема подключения магнитолы в автомобиле с распиновкой

На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный — управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод — заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote — синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem — слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов — выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода — серый и серый с чёрной полосой — это правый фронтальный динамик, серый — на положительный контакт, серый с чёрной полосой — на отрицательный. По аналогии, оба белых — фронтальный левый динамик, оба фиолетовых — тыльный правый динамик, оба зеленых провода — тыльный левый динамик. Усилитель подключен через разветвление RCA — линейных разъёмов (по-русски — тюльпанов) mini ISO. Вот и вся принципиальная схема!

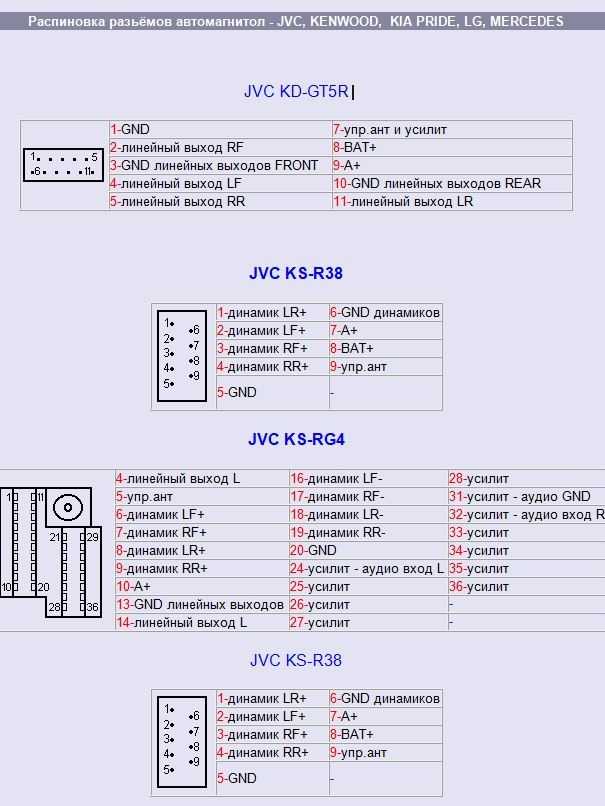

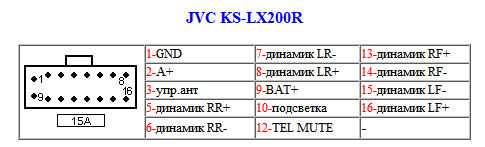

Схемы распиновок магнитол с разъёмами разных производителей и различных марок автомобилей:

Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!

2 1 голос

Рейтинг статьи

Неисправности и их устранение

Как и в других магнитолах, в ресиверах JVC могут возникать неполадки. Они могут быть вызваны внутренними неисправностями, применением некачественных динамиков и прочих принадлежностей и т. д.

Как найти неисправность

Найти поломки в магнитолах JVC можно по характерным признакам. Если некоторые функции работают не так, как надо, то это может быть вызвано сбоем настроек устройства. Неестественное звучание обусловлено неверными параметрами эквалайзера. Слабый, отсутствующий или искаженный звук может быть вызван повреждением или замыканием в акустической проводке.

Не работают кнопки

Если на автомагнитоле JVC не работают кнопки на панели, то следует проверить, правильно ли она установлена. Затем необходимо снять ее и осмотреть контакты с обратной стороны. В случае их загрязненности подсветка дисплея может не светиться. После очистки контактов панель управления аккуратно устанавливается на свое место.

Другая причина неработоспособности кнопок — это западание или износ из-за длительного использования. Следует применять пульт дистанционного управления. Некоторые кнопки можно заменить, разобрав панель автомагнитолы JVC и припаяв новые.

Не включается

Если автомагнитола не включается, то необходимо проверить, не перегорел ли предохранитель в цепи питания. Другая причина полной неработоспособности — это неправильное или ненадежное подключение цепи питания устройства. Предохранитель находится на задней панели магнитолы. Для ликвидации этой неполадки следует заменить его на аналогичный по типу с номиналом не менее 10 А.

При проверке подключения цепей питания следует убедиться в том, что провода не имеют повреждений. Минусовой кабель следует подсоединить к кузову машины поближе к магнитоле, если там есть шпилька. Также нужно проверить, правильно ли подключены плюсовые провода магнитолы. Если один из них включен через замок зажигания или не подключен к бортовой сети, то магнитола не будет работать. Для устранения этой неисправности следует соединить красный и желтый провода вместе и подключить их к аккумулятору.

Магнитола JVC: особенности устройства

Продукция компании JVC на рынке известна давно. Она зарекомендовала себя как высококачественная и многофункциональная техника. Кроме этого, данный производитель известен необычными головными устройствами.

Так, все автомагнитолы JVC имеют нестандартный внешний вид. В основном он достаточно прост, но это никак не сказывается на функциональных способностях устройства, которые способны удивить любого меломана.

Есть один небольшой минус. Он заключается в том, что на консоли кнопки пластиковые, окрашены в серебристый цвет. Поэтому некоторые ошибочно думают, что они из алюминия. Кроме этого, на дисплее отображается название файла, но не на кириллице. Это доставляет массу неудобств российским пользователям. Что касается управления, то магнитола достаточно проста. С данной задачей справится любой, даже дилетант.

Схема распиновки магнитолы JVC и инструкция как подключить (настроить) Дживиси

Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой марки уже давно полюбились автомобилистам. Преимуществами магнитол этого производителя являются:

• кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался;
• удобное управление;
• распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта:

• европейский;
• американский (еще используется в Японии и Южной Корее).

В первом случае используют одноблочный вариант или еще его называют 1DIN, во втором — двухблочный или 2DIN.

Как подключить магнитолу JVC

Большинство таких магнитол оснащено фирменным разъемом. Для подключения JVC к бортовой сети необходимо приобрести специальный переходник. Также можно подсоединить магнитолу при его отсутствии. Это можно сделать 2 способами:

• Путем подключения проводов к штырькам на разъеме.
• Путем припайки проводов к плате магнитолы в соответствии с обозначениями.

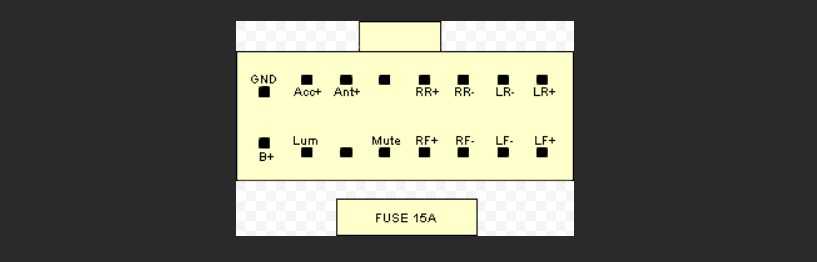

В обоих случаях необходимо руководствоваться схемой подключения устройства. Распиновка проводов автомагнитолы JVC осуществляется следующим образом:

• Первый и второй — это выход переднего и заднего правого динамика, соответственно.
• Третий и четвертый — это выход левого заднего и переднего динамика, соответственно.
• Пятый подключается к устройству дистанционного управления (RC).
• Шестой подключается к активной антенне или усилителю автозвука.
• Седьмой подключается к источнику питания.
• Восьмой подсоединяется к отрицательному полюсу (кузову автомобиля).
• Девятый и десятый — это масса правого фронтального и тылового динамика, соответственно.
• Одиннадцатый и двенадцатый — это масса левого фронтального и тылового динамика, соответственно.
• Тринадцатый отвечает за отключение звука во время разговора по телефону при замыкании на массу.
• Четырнадцатый и пятнадцатый не используются.
• Шестнадцатый провод — это основное питание магнитолы.

Если в штырьках колодки на задней стенке магнитолы имеются отверстия, то для подключения понадобятся иголки, которые будут туда вставляться. Также нужно приготовить провода. Их цвета выбираются в соответствии с общепринятой маркировкой, чтобы облегчить подсоединение устройства.

Один конец провода надежно прикручивается к иголке. Для изоляции таких соединителей друг от друга на них надеваются трубочки. После установки всех иголок на места полученная конструкция скрепляется и фиксируется при помощи клейкой ленты. Вначале иголки с трубочками оборачиваются в несколько слоев, а затем прикрепляются с нескольких сторон путем приклеивания к задней стенке магнитолы.

Если не удается подключить магнитолу с помощью иголок, то следует подпаять провода к контактам на печатной плате. Для этого следует снять верхнюю крышку устройства и аккуратно вынуть плату из корпуса. Затем подпаиваются провода к контактам коннектора по схеме подключения автомагнитолы. Для выведения кабелей наружу следует аккуратно просверлить отверстие в задней стенке устройства поближе к месту пайки.

Описание разъемов и проводов магнитолы JVC

Разъемы магнитолы JVC

Магнитола JVC имеет несколько разъемов для подключения проводов различных устройств.

• Гнездо для антенны — используется для подключения антенны автомобиля, обеспечивает принятие радиосигнала.
• Разъем для USB — используется для подключения USB-устройств, таких как флешки, внешние жесткие диски и т.д.
• Разъем для AUX — используется для подключения устройств по аналоговому интерфейсу, таких как плееры, смартфоны и т.д.
• Разъем LINE OUT — используется для подключения аудиоусилителей и других звуковых устройств.

Провода магнитолы JVC

Провода магнитолы JVC имеют различные цвета, которые соответствуют разным функциям. Как правило, провода подписаны, но для надежности следует проверить их функции в руководстве по установке магнитолы.

• Желтый провод — константный плюс, используется для питания магнитолы.
• Красный провод — ключевой плюс, используется для включения магнитолы при включении зажигания автомобиля.
• Черный провод — минус, используется для заземления магнитолы.
• Синий провод — управляющий вывод, используется для подключения устройства удаленного управления.
• Фиолетовый/Белый провод — передняя левая колонка.
• Фиолетовый/Черный провод — задняя левая колонка.
• Серый/Белый провод — передняя правая колонка.
• Серый/Черный провод — задняя правая колонка.

Обзор автомагнитолы JVC KD-R90BT

Настройка автомагнитолы jvc

• На фоне своих аналогов данный аппарат выглядит весьма необычно. Несмотря на простой внешний вид, магнитола сможет удивить даже самого предвзятого меломана.
• Главным минусом консоли остаются пластиковые кнопки, окрашенные под алюминий.
• В процессе воспроизведения магнитола с легкостью читает названия файлов.

• Дисплей имеет возможность смены цветовой схемы, вот только яркость экрана могла бы быть немного повыше.
• Управлять магнитолой как всегда очень просто, что применимо для всех видов автомагнитол JVC.

Усилитель

• Он оснащен полевыми транзисторами.
• Максимальная мощность составляет 4×50 Вт.
• Номинальная мощность составляет 20 Вт.
• Звучание колеблется в районе 40−20 000 Гц.
• 5 — полосный эквалайзер.
• Возможность сохранения собственных настроек звука.
• Звуковой процессор с возможностью выравнивания задержек.

• Регулировка уровня громкости делится на 3 области.
• Встроенные фильтры частот.
• Функция активации максимального усиления звука.
• Фейдер — возможности регулировки уровня громкости передних/задних колонок.
• Дополнительные линейные выходы на сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).

CD-плеер

Технические характеристики CD-плеера:

• За счет схемы работы ADS плеер читает как CD-R, так и CD-RW диски.
• Устойчивость считываемого механизма к экстремальным условиям.
• Диапазон звукового воспроизведения 5 — 20 000Гц, уровень шума 102 дБ.
• Воспроизведение в случайном и повторяющемся режиме.
• Отображение имени аудиофайла на дисплее.
• Выгрузка носителя даже при выключенном питании.

Дополнительные возможности

Автомагнитола JVC KD-R90BT обладает следующими возможностями:

• Наличие двух линейных входов USB и Bluetooth адаптера.
• Совместимость со всеми системами мобильных приборов.
• Съемная передняя панель с защитным пластиковым футляром.
• Отображение на главном экране монохромных часов.
• Автоматическое приглушение звука, если раздался звонок на телефон.
• Мультифункциональный пульт дистанционного управления.
• Наличие адаптера Passer, с функциями управления магнитолой на руле автомобиля.

Комплектация

Набор автомагнитолы JVC KD-R90BT поставляется в следующей комплектации:

• Непосредственно автомагнитолы.
• Микрофон.

Микрофон для автомагнитолы jvc

• Набор кабелей.
• Провода питания.
• Пульт ДУ.
• Инструкция.
• Гарантийный талон.
• Футляр для панели.
• Монтажные инструменты.

Проверка подключения магнитолы JVC на ошибки

1. Проверка правильности распиновки проводов

Первый шаг при проверке подключения магнитолы JVC на ошибки – это проверка правильности распиновки проводов. Убедитесь, что провода подключены в соответствии с рекомендованной схемой подключения. При необходимости воспользуйтесь инструкцией к магнитоле.

2. Проверка качества звука

После проверки проводов необходимо проверить качество звука. Включите магнитолу и проверьте, имеется ли шум или искажения звука. Если звук не качественный или имеется шум, возможно, проблема в подключении проводов или антенны. Необходима дополнительная проверка подключения и регулировки уровня громкости.

3. Проверка работоспособности команд на дисплее

Одной из причин, по которой магнитола не работает правильно, может быть сбой в системе управления. Проверьте, что команды на дисплее контрольной панели работают правильно и при необходимости повторите подключение.

4. Проверка подключения к дополнительным устройствам

Если вы подключили дополнительные устройства к магнитоле JVC, такие как усилитель, динамики или сабвуфер, проверьте, что все устройства настроены и подключены правильно. При необходимости перепроверьте распиновку проводов.

5. Проверка наличия утечки тока

Если магнитола работает нестабильно или возникают искажения звука, возможно, причина в утечке тока. Проверьте провода и разъемы на наличие повреждений и замените их при необходимости. Также проверьте, что все заземления на месте и подключены правильно.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.
