Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131

Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!

Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)

Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием

Снятие натяжителя цепи

1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.

2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.

Установка нового

Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.

Проверка натяжителя на износ

Если вы сняли свой старый натяжитель и думаете что он находиться в рабочем состоянии и менять его нет смысла, то сперва промойте данный натяжитель в ёмкости наполненной бензином (Промывайте натяжитель на своё усмотрение, просто если от него отойдёт вся грязь то возможно даже работа его улучшиться так как мелкие частички грязи не будут мешать ходу самого плунжера, но об этом чуть позже), а после промывки хорошенько высушите данный натяжитель или же просто продуйте при помощи сжатого воздуха.
После промывки и его сушки, давайте разберём из чего же он состоит а именно из самого плунжера он ещё указан под цифрой 1 и корпуса натяжителя который указан под цифрой 2.
Теперь после изучения данного материала перейдём к проверки, во-первых осмотрите сам плунжер натяжителя, на его поверхности ни в коем случае не должно быть разного рода дефектов, таких как к примеру задиры, глубокие царапины и т.д.
Затем осмотрите уже сам корпус, на его поверхности так же не должны быть задиры, вмятины и т.д.
И в завершение произведите ещё одну достаточно простую проверку, а именно возьмитесь рукой за сам плунжер натяжителя и после чего попробуйте его по перемещать, если данные плунжер в каком либо месте у вас будет заедать тогда замените натяжитель на новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

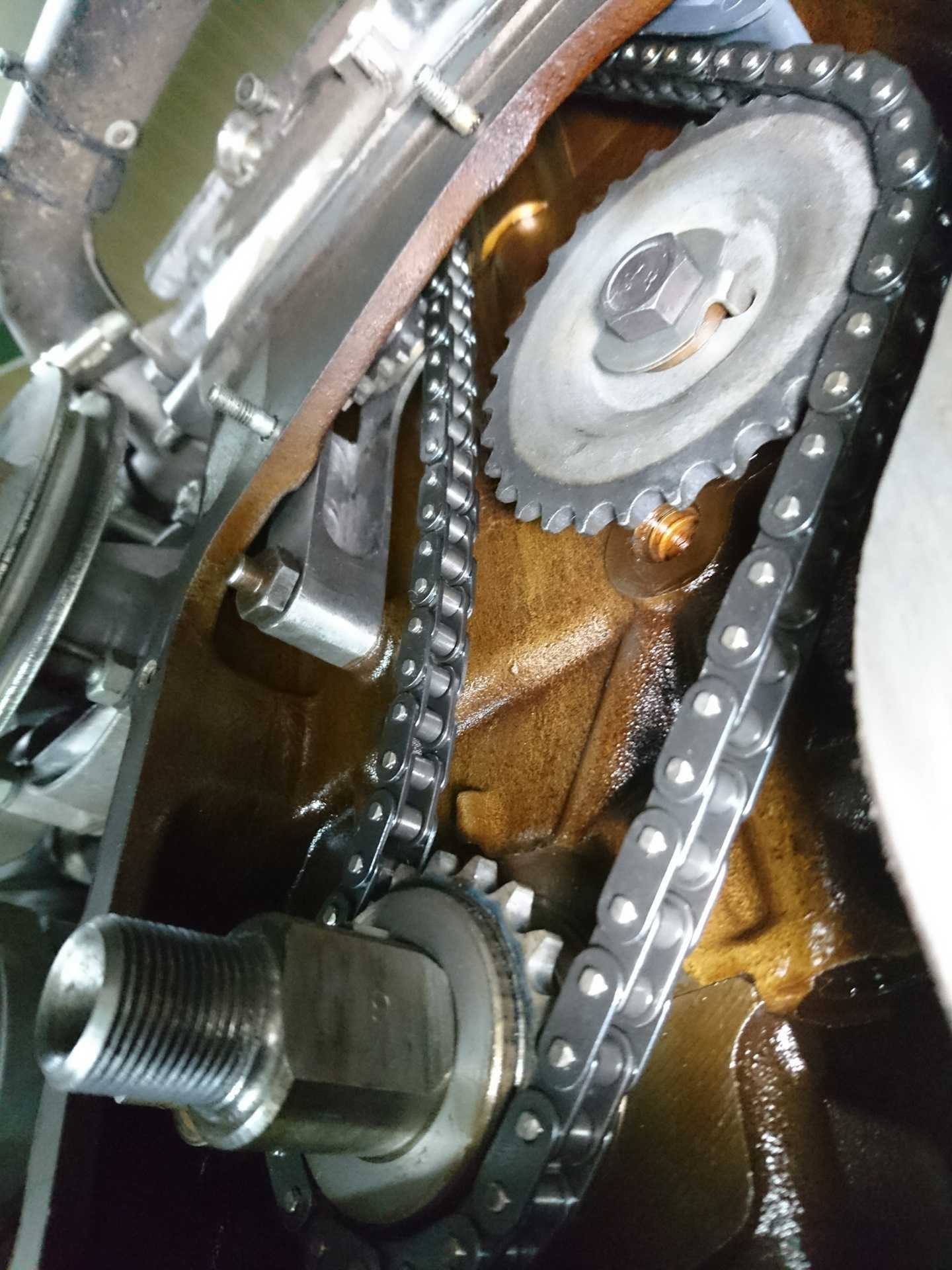

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

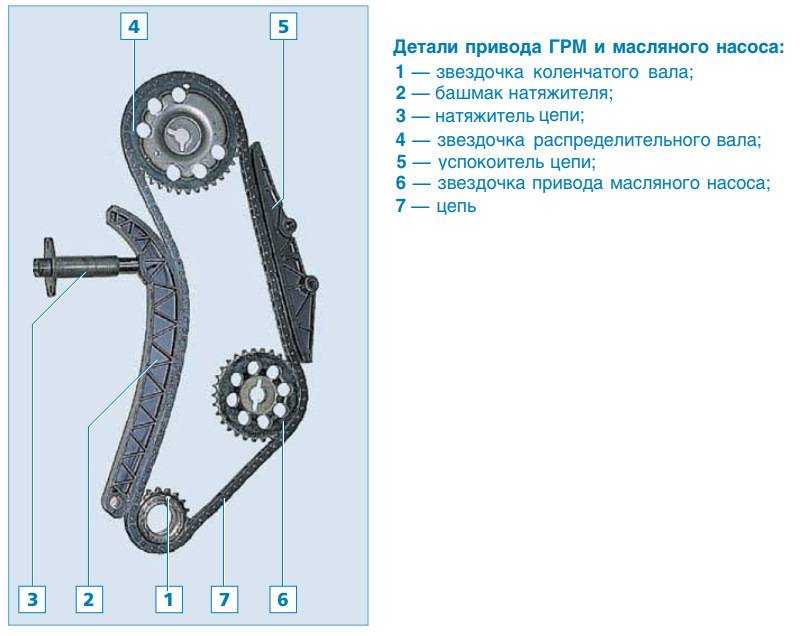

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Полезный пост?

Да

Нет

Снятие гидравлического натяжителя цепи привода распределительного вала и его трубопровода ваз-21214

Гидравлический натяжитель установлен в передней части головки блока цилиндров (с правой стороны) под отводящим патрубком рубашки охлаждения.

Натяжитель – пружинно-гидравлический: предварительное натяжение цепи (при выключенном двигателе) обеспечивается пружиной, рабочее (после пуска двигателя) – подпором масла под давлением, которое подается по стальной трубке от переходника под датчиком аварийного давления масла.

1. Специальным разрезным ключом «на 10» (охватывающим пять граней), отворачиваем штуцер трубки подвода масла к гидравлическому натяжителю (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

2. Отводим трубку от натяжителя.

3. Головкой «на 10» отворачиваем две гайки крепления натяжителя к головке блока цилиндров

4. Вынимаем натяжитель.

5. Снимаем уплотнительную прокладку

6. Для снятия трубопровода подвода масла к гидравлическому натяжителю разрезным ключом «на 10» отворачиваем штуцер трубки

8. Накидным ключом «на 21» отворачиваем штуцер блока цилиндров

9. …и снимаем штуцер и патрубок с уплотнительными медными шайбами.

Устанавливаем гидравлический натяжитель цепи привода распределительного вала и его трубку в обратной последовательности.

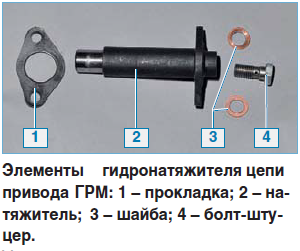

Уплотнительную прокладку гидронатяжителя меняем на новую

Механический натяжитель цепи. Основные производители.

основные натяжители цепи для -214 мотора

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме . На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

натяжитель цепи Пилот для 21213

Замена цепной передачи

Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
Берем гаечный ключ и откручиваем гайку храповика.
Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным.

Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11.

Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14.

Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Что нужно для работ?

Внутреннее строение натяжителя

Цепь на НиваШевроле изнашивает механизм ГРМ сильнее, чем ремень, поэтому придется заменить и звездочки. Старые шестерни будут неравномерно изнашивать новую цепь, что приведет к проскакиванию и разрыву. Конечно, это тяжелый механический труд. Но замена цепи проводится достаточно редко, поэтому можно заодно поменять сальники и прокладки, а также все сопутствующие изношенные детали. В первую очередь необходимо приобрести новую цепь газораспределительного механизма (ГРМ) для НиваШевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь уже поработала.

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега.

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

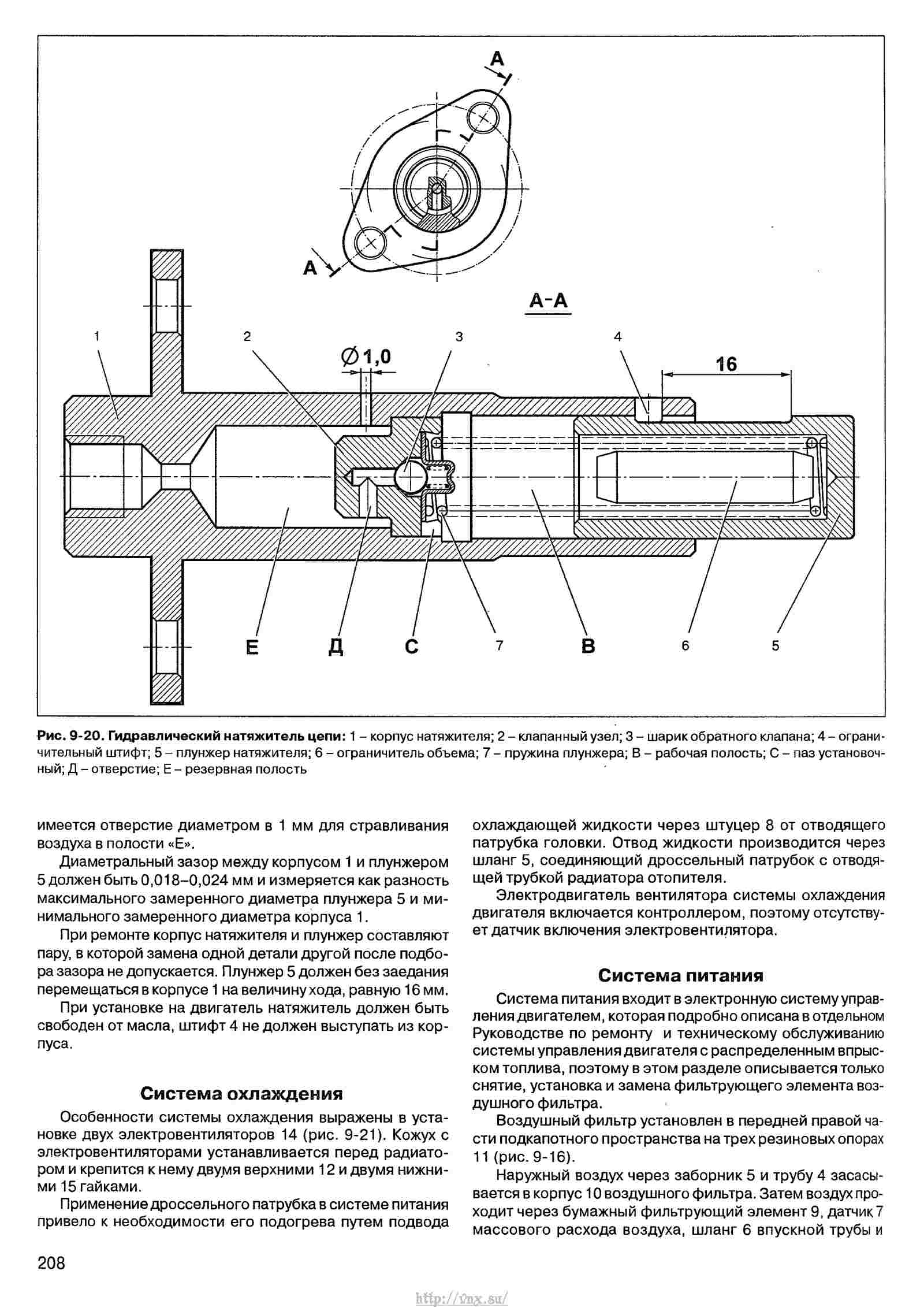

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Гидронатяжитель цепи. Неподдельная боль отечественного автопрома

Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости (в нашем случае масла). Увы, когда дело касается дешевых отечественных запчастей — благими намерениями, вроде использования прогрессивного гидравлического натяжителя для двигателей Lada 4×4, вымощается дорожка в ад.

Казалось бы, тонко настраиваемая автоматическая система. Никаких тебе периодических регулировок и диагностики: плунжер надежно самозапирается на рабочих отсечках, пока износ цепи не увеличивается и не становится необходимым дополнительное усилие для ее натяжения. Увы, когда речь идет про отечественные запчасти, все это хорошо лишь в теории.

Принцип работы гидронатяжителя на Ниве

Не распыляясь лишний раз в гневных одах в сторону отечественного автопрома, просто резюмируем, что проблема посторонних шумов ДВС, основной причиной которых, зачастую, является гидронатяжитель цепи на ВАЗ 21214, имеет место быть и с этим приходится как-то бороться. А дыма без огня, как известно, не бывает, и еще одной частой проблемой гидравлической системы натяжения цепи является выход из строя маслопроводящей системы. Убитые ездой “на сухую“ ДВС — звучит как страшный сон. Что же делать и как дальше жить?

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок. Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон. Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь. Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места. Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель

Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Открутите болт и извлеките успокоитель. Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя

Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

О замене однорядной цепи на двухрядную

В ранних моделях ВАЗ 2107 устанавливались преимущественно двухрядные цепи ГРМ. У такого технического решения были свои плюсы:

распределение механической нагрузки по цепи было более равномерным, что значительно продлевало срок её службы. Двухрядные цепи ГРМ проходят 100–120 тыс. км, при этом никаких признаков растягивания у таких цепей не наблюдается;
двухрядные цепи безопаснее. Если по каким-то причинам одно звено в такой цепи выйдет из строя, то цепь не порвётся полностью. Это даёт шанс водителю вовремя остановить машину после того, как он услышит характерный лязг наполовину оборванной цепи, раздающийся из-под капота. А своевременная остановка, в свою очередь, позволяет избежать заклинивания двигателя и дорогостоящего капитального ремонта.

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Для установки двухрядной цепи на «семёрку» придётся ставить специальные двухрядные звёздочки

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция . Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Цепи от пользуются большим спросом у владельцев «семёрок»

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

ЗАКАЖИТЕ ЧИП ТЮНИНГ ВАШЕЙ МАШИНЫ ПРЯМО СЕЙЧАС!

Оставьте онлайн-заявку на услугу и мы свяжемся с Вами для уточнения деталей

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Схема работы

На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214. 1 – звезда распределительного вала; 2 – цепь газораспределительного механизма (ГРМ); 3 – успокоитель цепи; 4 – звезда привода вспомогательных устройств; 5 – звезда коленчатого вала; 6 – «башмак» натяжителя; 7 – гидравлический натяжитель цепи; 8 – штуцер магистрали; 9 – магистраль масляная; 10 – переходной штуцер; 11 – датчик давления масла (аварийный).

Замена гидронатяжителя цепи привода

Подробная инструкция с фото по замене гидронатяжителя цепи: Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров. Используя ключ «на 10», имеющий пять граней, откручиваем штуцер трубки, который подводит масло к гидронатяжителю.

достаем трубку.

С помощью головки «на 10» откручиваем две гайки, которые прижимают натяжитель к блоку цилиндров.

После чего вынимаем гидронатяжитель.

Одновременно с заменой натяжителя рекомендуется заменить и уплотнительную прокладку.

Сборка производится в обратной последовательности. Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.

Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.

Выводы

. Если следовать данным рекомендациям, то неправильно произвести такой ремонт невозможно.
