Как заменить элементы гур автомобиля уаз патриот

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает

повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
3. Пустите двигатель и дайте ему поработать 15–20 с.
4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

5. Повторите операцию 4 не менее трех раз.
6. Установите рулевое колесо в среднее положение и заглушите двигатель.
7. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка



Ослабляем затяжку гайки стяжного хомута бачка ГУР

Снимаем бачок



Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость (можно применить обрезанную пластмассовую бутылку)

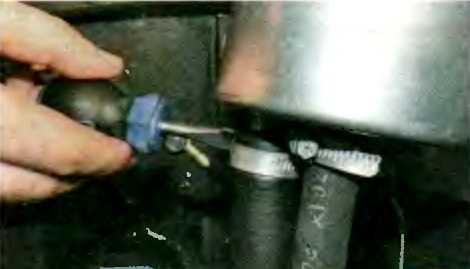

Ослабляем затяжку хомутов шлангов



Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник



Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

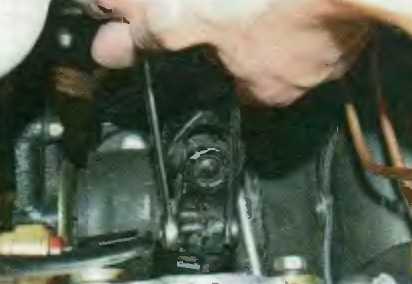

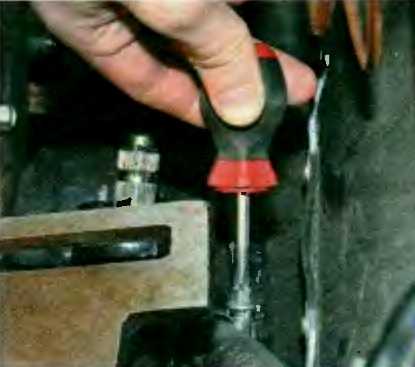

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута



Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

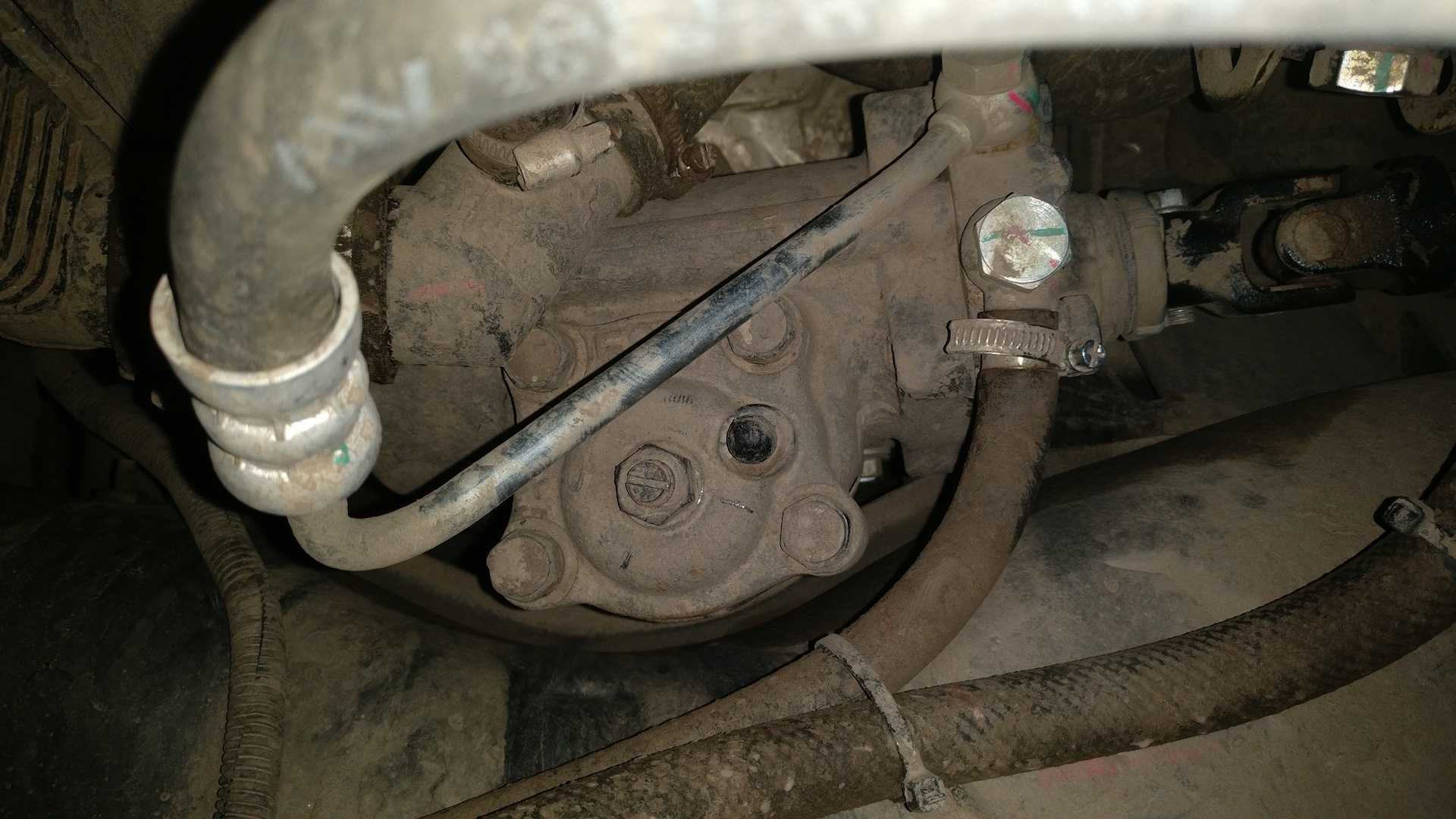

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления



Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга



Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги



Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля



Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

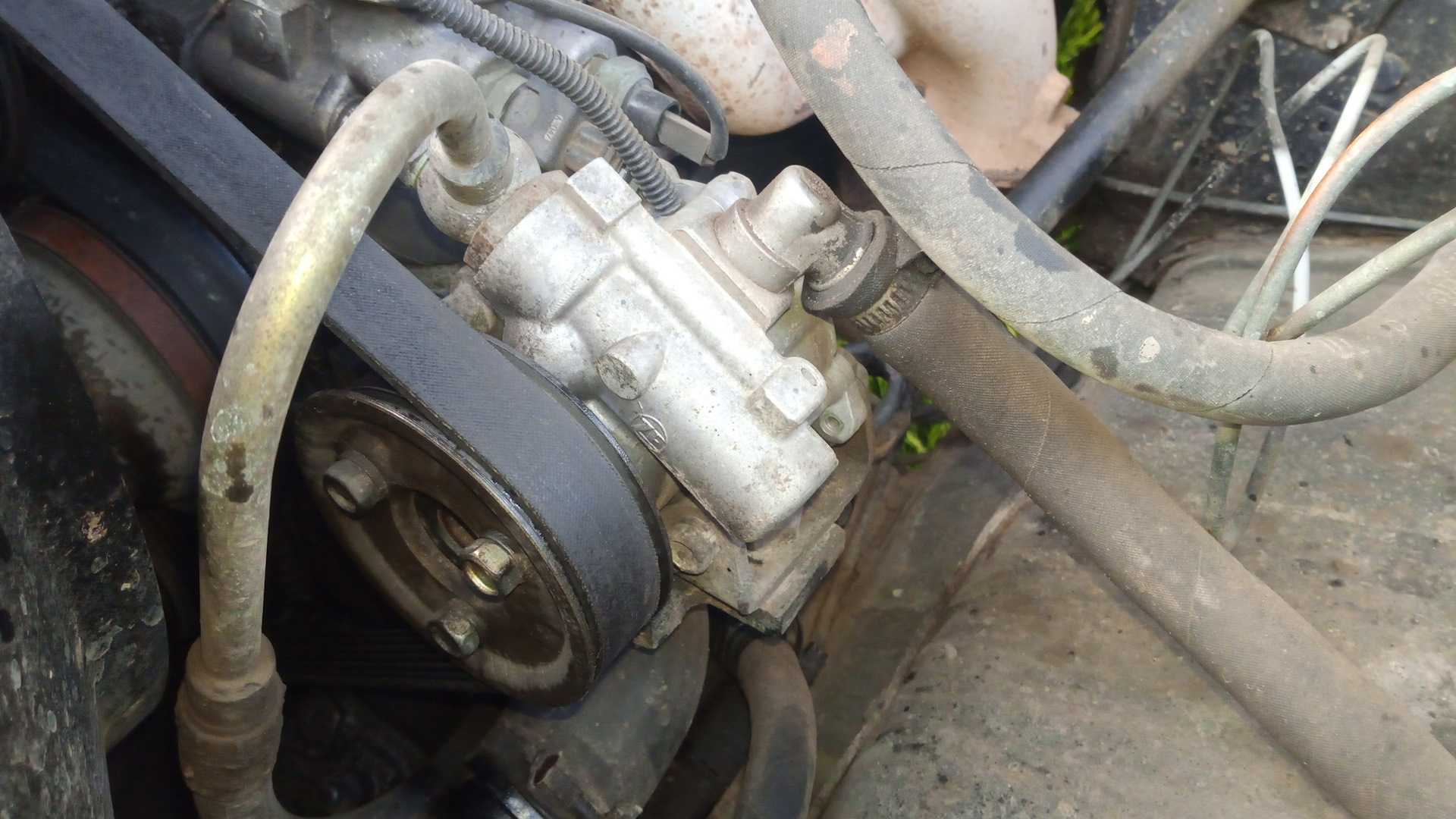

Замена насоса ГУР



Снимаем ремень привода насоса, как описывалось выше

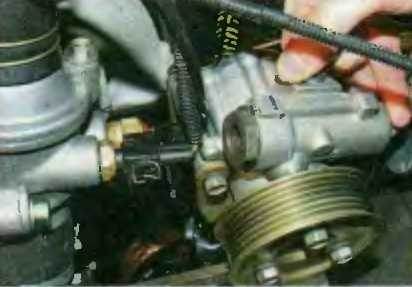

Выкручиваем болт-штуцер крепления нагнетательного шланга



И отсоединяем нагнетательный шланг от насоса

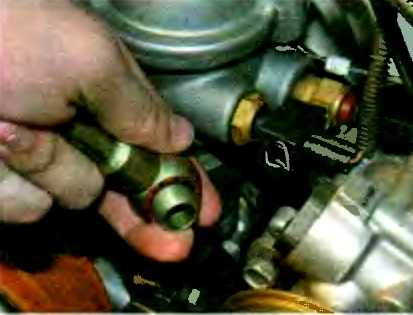

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.



Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса



Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Диагностика и регулировка рулевого механизма УАЗ-Охотник 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроусилителем GUR UAZ-Hunter 315195, УАЗ-31519

1. гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. уплотнительные кольца; 3. стакан; 4, 11. упорные подшипники; 7. поршневая рейка; 8. винт; 9. картер; 10, 18. контакты; 12. соединение шлангового шланга; 13. подключение сливного шланга; 14. втулка; 15. манжета; 16. торсион; 19. шаровой кран; 20. шары; 22. канал в картере; 25. сошка; 26. гайка сошки; 27. защитная нижняя крышка; 28. стопорные кольца; 29. регулировочные шайбы; 30. опорный вал сошки; 31. ролики; 32. стержень сошки; 33. защитная верхняя крышка; 34. ротор; 35. защитный колпачок; 36. корпус распределителя; 38. канал в корпусе распределителя; 39. болты крепления корпуса распределителя к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитингами) были у основания.

— Слейте масло из механизма, повернув ротор 34 (рисунок 1) или рулон катушки вручную.

— Надавите рукой на ротор или вал катушки вдоль оси и встряхните сошку 25 (см. Рис. 1).

— Если имеется осевое смещение ротора или вала катушки, необходимо отрегулируйте тягу упорных подшипников 4 и 11.

— Чтобы отрегулировать упорные подшипники с бородой и молотком, выпрямите шарик чашки 3, который запечатан в канавки стенки картера.

— Снимите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен составлять 2 Нм (0,2 кг / см).

— Если в среднем положении вала сошки УАЗ-315195, УАЗ-31519, когда вы качаетесь на сошке, ощущается зазор, отрегулируйте передачу, повернув гайку 26 и удалив сошку.

— Снимите верхнюю и нижнюю 27 и 33 защитные крышки.

— Снять стопорные кольца 28 и прокладки 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 двумя или тремя витками.

— Выровнять прокладки 29.

— Вращая опорные опоры 30 со спинкой против часовой стрелки (если смотреть со шлицевого конца вала соска), снимите зазор в зацеплении.

— Отрегулируйте положение в положении вала сошки UAZ-Hunter 315195, УАЗ-31519, соответствующего среднему положению сектора зуба.

— Проверьте момент проворачивания сошки, он должен находиться в пределах 35-45 Нм (3,5-4,5 кг / см) при прохождении через среднее положение.

Читайте так же:

— Установите регулировочные шайбы 29 и стопорные кольца 28, согнуть одну из антенн в обоих регулировочных шайб в паз опорного вала сошки.

— Заверните стопорные болты и контргайки 25 с крутящим моментом 8-10 Нм (0,8-1,0 кг / см).

— Установите детали в порядке, обратном снятию.

— Удалите воздух из системы рулевого управления с усилителем.

Если гидравлический усилитель UAZ-Hunter 315195, УАЗ-31519 выходит из строя, в результате повреждения насоса, разрушения шланга или приводного ремня насоса или буксировки

Процесс снятия рулевого колеса с УАЗ Патриот

Выставите руль согласно прямолинейного движения.

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место

При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

• Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
• Недостаточно сильно затянута гайка фиксации сошки.
• Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
• Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
• Слабая затяжка конусов шаровых пальцев.
• Слабая фиксация рычагов поворотных кулаков.
• Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
• Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Ремонт компонентов рулевого управления

Снятие рулевого механизма

1. Отсоедините шланги от рулевого механизма (1), отвернув штуцеры (2), и закрепите их так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.

Снятие рулевого механизма:

1. рулевой механизм;
2. штуцеры;
3. болт крепления карданного вала;
4. вилка карданного шарнира;
5. рулевой ват;
6. болты крепления рулевого механизма;
7. сошка;
8. рулевая тяга;
9. гайка

2. Отверните болт (3) крепления карданного вала, снимите вилку (4) с входного вала механизма.

3. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

4. Отверните болты (6) крепления рулевого механизма к лонжерону и снимите рулевой механизм.

Регулировка зацепления рулевого механизма

Регулировка зацепления рулевого механизма возможна без снятия механизма с автомобиля:

1. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

2. Выставьте рулевой механизм в среднее положение.

3. Покачивая сошку проверьте наличие люфта в зацеплении.

4. При обнаружении люфта отверните гайку (2) и, вворачивая винт (1), устраните вызывающие люфт зазоры в зацеплении.

1. винт регулировочный;
2. гайка;
3. рулевое управление;
4. пыльник вала сошки;
5. сошка рулевого управления;
6. пружинная шайба;
7. гайка

5. Проверьте момент вращения входного вала рулевого механизма. Момент вращения должен быть 0,2 -0,9 Н · м (0,02 — 0,09 кгс · м). Большее значение момент принимает в среднем положении механизма, меньшее значение ближе к крайним положениям.

6. Затяните гайку (2).

7. Установите тягу.

8. Заверните и зашплинтуйте гайку крепления пальца к сошке.

Снятие карданного вала рулевого управления

1. Отверните болт крепления карданного вала к входному валу рулевого механизма и болт крепления к промежуточному валу.

2. Снимите карданный вал.

Снятие рулевого колеса

Снятие рулевого колеса:

1. выключатель звукового сигнала;
2. гайка крепления рулевого колеса

1. Снимите выключатель (1) сигнала. Для этого аккуратно потяните его на себя.

Инструкция по установке гидроусилителя своими руками

Установка гидроусилителя на УАЗ осуществляется в несколько этапов:

1. Сначала осуществляется монтаж второго шкива для установки ремешка. Приложите устройство, замерьте все необходимые расстояния, после того, как вы поймете, как совместить шкив, установите его и затяните болты (использовать нужно более длинные, поскольку родные не станут). Непосредственно сам шкив нужно напрессовать на имеющийся шкив коленчатого вала.
2. Следующим шагом будет монтаж кронштейна на силовой агрегат. Возьмите кронштейн, который будет крепить насос ГУР УАЗ и установите его на место монтажа топливного фильтра, зафиксируйте все гайки. Остается место для третьего крепления, но поскольку соответствующего отверстия для фиксации нет, придется самостоятельно просверлить его, для этого придется демонтировать клапанную крышку. Перед сверлением все отверстия, в которые может попасть металлическая стружка, нужно закрыть. После выполнения этих действия сам насос устанавливается на шкив и кронштейн, затем надевается ремешок.
3. Если есть необходимость, то рулевой редуктор, а также головку штуцера необходимо будет подточить.
4. Затем осуществляется установка этого редуктора на раму, при этом все открытые участки нужно закрасить. Магистраль высокого давления нужно зафиксировать в редукторе, после чего этот элемент выводится с нижней стороны радиаторного устройства и фиксируется при помощи уже имеющихся болтов.
5. На завершающем этапе происходит монтаж расширительного бачка, всех оставшихся магистралей, а также прокачивание системы. Установка бачка производится в любом удобном месте, но учтите, что магистрали не должны перегибаться. Кроме того, уровень жидкости в бачке должен быть в любом случае выше, чем в насосе. Когда магистрали будут установлены, в бачок заливается рабочая жидкости, сама прокачка осуществляется на подвешенных колесах.

Не пора ли заменить масло?

Смазывающая жидкость является фундаментальным компонентом системы гидравлического усиления. Именно с ее помощью создается требуемая величина давления, от которой зависит эффективность работы механизма. С течением времени смазка теряет свои кондиции и требует смены. Справочник УАЗ Патриот говорит о такой необходимости спустя каждые 100 тыс. км. Некоторые владельцы применяют для этой цели трансмиссионные флюиды от именитых производителей. Эти жидкости достаточно хорошо зарекомендовали себя на рынках многих стран.

Посмотрим на объем.

УАЗ Патриот необходимо немногим больше 1 литра. Советуем приобретать 2 литра.

Замена масла в ГУР.

Первым делом вывешиваем колеса передка и снимаем моторную защиту.
Смотрим на масляный бачок под капотом. На нем ослабляем момент затяжки хомута.
Этот бачок потребуется наклонить. Так мы сольем из него жидкость. Облегчит задачу соответствующий шприц.
Пришло время отсоединить от бачка шланг отвода жидкости. Он еще называется «обраткой». Его край опускаем в сливную емкость, при этом крутим руль на полный выворот в обе стороны. Делаем это на три полноценных оборота.

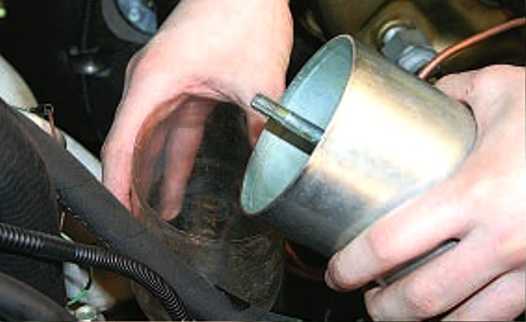

Опорожненный бачок снимаем (рекомендуем) и вымываем внутри. В нем имеется фильтр. Заменяем его новым аналогом.
Берем в руки новое масло и наливаем его в вымытый и установленный на место бачок. Просим помощника во время этого процесса вращать руль в обе стороны до упора. Чем сильней и проворней помощник, тем меньше воздуха будет в системе

Следим за уровнем в бачке – постоянно пополняем.
Обращаем внимание на сливной шланг. В начале процесса с него появляется темное масло. С течением процедуры оно светлеет

Это значит, что новая жидкость «выгоняет» старое масло в ГУР. Так происходит до залива примерно 700-800 мл. Теперь систему можно собирать обратно.
Убеждаемся в правильности сборки и запускаем «движок». Крутим руль и доливаем жидкость до потребного уровня.

С течением процедуры оно светлеет. Это значит, что новая жидкость «выгоняет» старое масло в ГУР. Так происходит до залива примерно 700-800 мл. Теперь систему можно собирать обратно.
Убеждаемся в правильности сборки и запускаем «движок». Крутим руль и доливаем жидкость до потребного уровня.

Замена жидкости в ГУР завершена.

Пошаговая инструкция смены жидкости в гидроусилителе руля

При соблюдении основных правил техники безопасности и наличии нужных инструментов, владелец автомобиля УАЗ Патриот может приступить к основной работе.

Выполнить смену жидкости в гидроусилителе рулевого управления необходимо при наличии следующих инструментов:

• Большой шприц с трубочкой;
• Емкость для слива старого масла;
• Новая жидкость;
• Резиновые или обычные перчатки;
• Чистая тряпка.

Работы по смене смазки необходимо проводить при наличии подъемника. Если он отсутствует, можно установить автомобиль на смотровую яму или приподнять двумя домкратами. Домкратом надо приподнять передние колеса машины.

Процесс слива отработанной жидкости:

• Установить машину на подъемник или поддомкратить переднюю часть;
• Если есть передний брызговик, его надо удалить;
• Открыть крышку расширительного бачка гидроусилителя руля;
• Ослабить хомут, которым крепится расширительный бачок;
• Подготовить емкость для отработанного масла;
• Шприцом с трубочкой выкачать смазку или, наклонив бачок, слить жидкость в емкость;
• От бачка отсоединить шланг – обратку и опустить в подготовленную тару;
• Поворачивать руль в разные стороны до упора 2 – 3 раза;
• Силовой агрегат на данном этапе заводить не надо;
• Снять пустой бачок и хорошо промыть;

В расширительном бачке расположен фильтр для очистки жидкости. Его следует снять и заменить на новый фильтр. На данном этапе слив жидкости гидроусилителя руля с УАЗ Патриот успешно выполнен.

Завершается замена жидкости в гидроусилителе руля УАЗ Патриот заливом нового масла:

• Установив расширительный бачок на место, шприцом залить новое масло;
• Руль поворачивать вправо и влево до упора при неработающем моторе, постоянно доливая масло в бачок;
• При вращении руля из сливного шланга вытекает старая смазка, она темного цвета. При появлении светлого масла при сливе, прекратить выполнять прокачку;
• Собрать на место систему гидроусилителя руля;
• Завести двигатель, поворачивая руль от упора до упора;
• Долить жидкость до указанного на бачке уровня.

На этом замена жидкости в гидроусилителе руля УАЗ Патриот закончена.

В процессе выполнения работы водитель должен учитывать следующие рекомендации:

• Чтобы исключить нагрузку на систему руля, во время прокачки машина должна находиться в подвешенном состоянии;
• Средний объем масла для замены составляет 1,2 литра;
• По окончании замены жидкости, автомобиль опустить и завести силовой агрегат. Двигатель должен поработать вхолостую примерно 10 – 15 минут.

При выполнении слива масла гидроусилителя руля УАЗ хантер необходимо заменить фильтр насоса гидравлической системы. Фильтр извлекается из расширительного бачка, вытащив с оси шплинт, сняв шайбу, прижимную пружину и уплотнительную втулку (резиновую). Прежде чем поставить новый очистительный элемент, протереть расширительный бачок внутри от грязи. Очистив бачок, можно установить новый фильтр в обратном порядке как снимали.

Замена жидкости гидроусилителя руля в УАЗ Хантер в своем процессе мало чем отличается от замены масла в УАЗ Патриот. В качестве заливаемой жидкости на УАЗ Хантер используют трансмиссионное масло Dexron II или Dexron III. Их можно смешивать. Объем заливаемой жидкости гидроусилителя руля хантер равен 1,1 литра.

На заключительном этапе работы двигателя, следует тщательно проверить места присоединения шлангов к элементам системы гидроусилителя на предмет потери жидкости. При обнаружении течи, следует незамедлительно ее устранить.

Стоит уточнить, что при смене марки субстанции, систему гидроусилителя руля надо промыть тем маслом, которое заливается в нее. Только своевременное техническое обслуживание в качестве замены жидкости в гидроусилителе рулевого управления и профилактического ремонта, обеспечит бесперебойную работу всей системы гидравлического усилителя руля.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Инструкция по установке гидроусилителя своими руками

Перед установкой подготовьте комплект для монтажа, процедура описана вкратце:

Народ помогите плиз зашумел насос ГУРа ! Что делать? и как с этим бороться ? В общем когда работает не чего не шумит но когда начинаешь выворачивать руль поевляется шум !

Грузоперевозки на газели 4.2 метра тент.89171144444

P.A.T.R.I.O.T писал(а): Народ помогите плиз зашумел насос ГУРа ! Что делать? и как с этим бороться ? В общем когда работает не чего не шумит но когда начинаешь выворачивать руль поевляется шум !

Ну всё правильно. Это нормальный звук перекачиваемой жидкости в системе ГУР. Для начала, на остановленом движке, проверь уровень жидкости в бачке ГУРа. Должно быть по сетку фильтра. Вторая причина может крыться в том, что у тебя где то подсасывает воздух. Но тогда были бы подтёки жидкости на шлангах.

да шланги мокроватые ! уровень чуть ниже сетки ! и еще когда работает двиготель в бочке с жидкостью для ГУРа там масло с воздухом, повидимому тогда это точно из за подсасывания воздуха?

Для того, чтобы понять — подтекают у тебя именно шланги (а это армированные шланги), сначала протри и обезжирь их снаружи хотя бы уайт-спиритом. Потом запусти двигатель, повращай руль в крайние положения, верни в центральное, через некоторое время, снова в крайние положения. Заглуши двигатель и проверь наличие подтёков. Может быть штуцерные гайки недотянуты. Может хомут, который шланг снизу бачка ГУР крепит, ослаб.

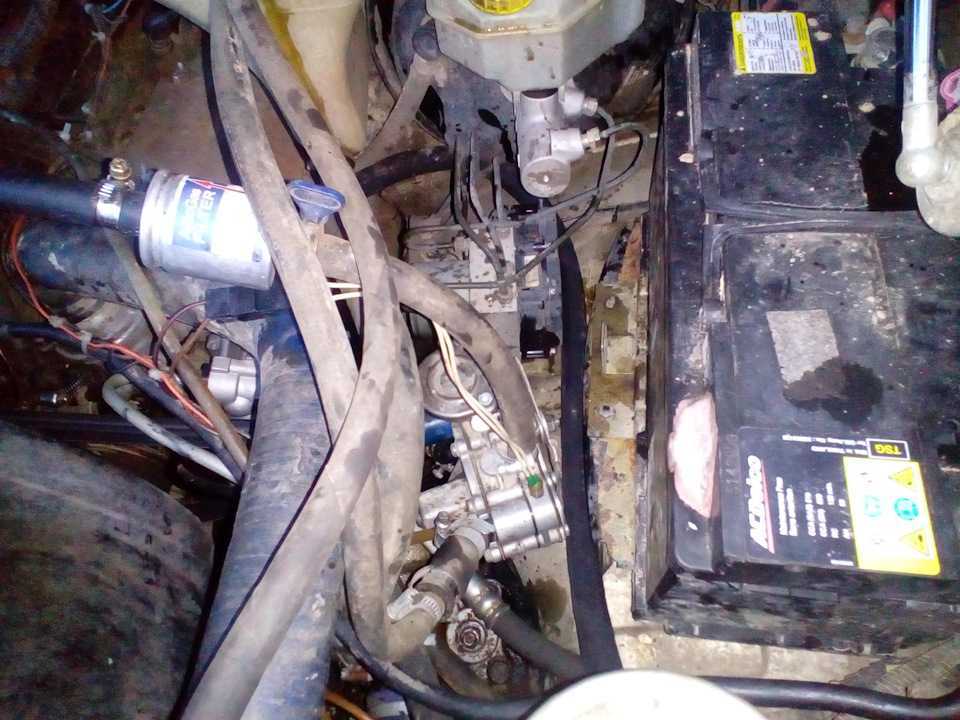

А кто знает партномера на шланги ГУРа? У меня из под резьб сочится. Прокладки меняли — не помогает. Думаю деформированы все же гайки, которые притягивают сами шланги. Как бы их поменять?

P.A.T.R.I.O.T писал(а): Народ помогите плиз зашумел насос ГУРа ! Что делать? и как с этим бороться ? В общем когда работает не чего не шумит но когда начинаешь выворачивать руль поевляется шум !

В Sollers умеют эту проблемку устранять. У меня эта хрень была без подтёков, думал масла мало, Было 5 мм ниже сетки. Сейчас уровень тот же, но проблема устранена.

Грузоперевозки на газели 4.2 метра тент.89171144444

Спосибо люди добрые ! я попробую сделать все что вы мне посоветовали ? Может кто знает от какой иномарки подходит насос ГУР ? или в обще стоит ли его менять на другой?

Грузоперевозки на газели 4.2 метра тент.89171144444

фильтр прям в бачке на дне.Шплинт вытащи—сними шайбу и пинцетом(или проволокой) достань фильтр.все это займет 10минут.прокачивать ничё не надо.Тока долить жидкость потом

Грузоперевозки на газели 4.2 метра тент.89171144444

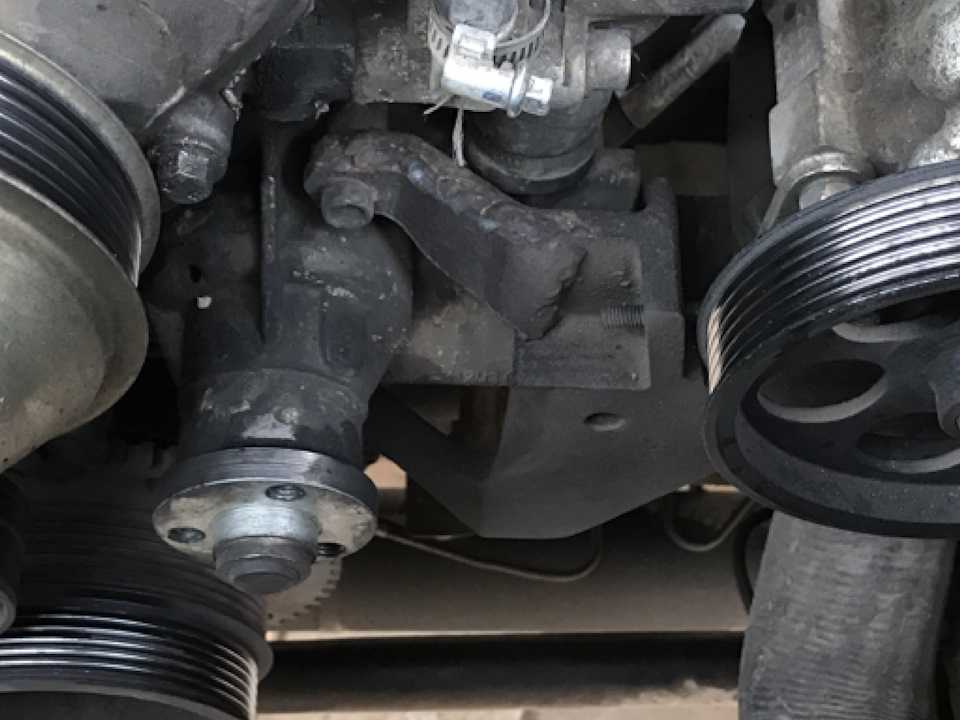

Без малого не попал на насос ГУР Ивеко. Побуксовал немного, минут 30, с вывернутым до упора рулём, хотел вылезти из колеи. Вылез стал рулить-руль стал очень тяжёлым, масла норма. Явившись домой, почесал репу и решил его разобрать. Снимаем генератор, ослабляем ремень, отсоединяем шланги, откручиваем 3 болта, снимаем кронштейн, на нем насос и ролики ремня. НЕ ПЫТАЙТЕСЬ СНИМАТЬ ШКИВ ЭТО ПО МОЕМУ НЕВОЗМОЖНО, ДА И НЕ НУЖНО

Отворачиваем сзади насоса 4 болта под торкс Т-40 и осторожно снимаем кронштейн с роликами с насоса, запоминая положение деталей. Насос лопастной, нового ничего не придумали

На моём как обычно подгорели торцевые фланцы, они из алюминиевого сплава. Кусок стекла и 3 вида наждачки вернули им почти первозданный вид. Насос был благополучно собран, установлен на место, прокачан-работает как новый. Ремонт занял 3 часа(с матюками, тяжело подлазить, хотел колёса спустить) НЕ ГАЗУЙТЕ С ПОВЁРНУТЫМ ДО УПОРА РУЛЁМ.

P.A.T.R.I.O.T писал(а): Спосибо люди добрые ! я попробую сделать все что вы мне посоветовали ? Может кто знает от какой иномарки подходит насос ГУР ? или в обще стоит ли его менять на другой?

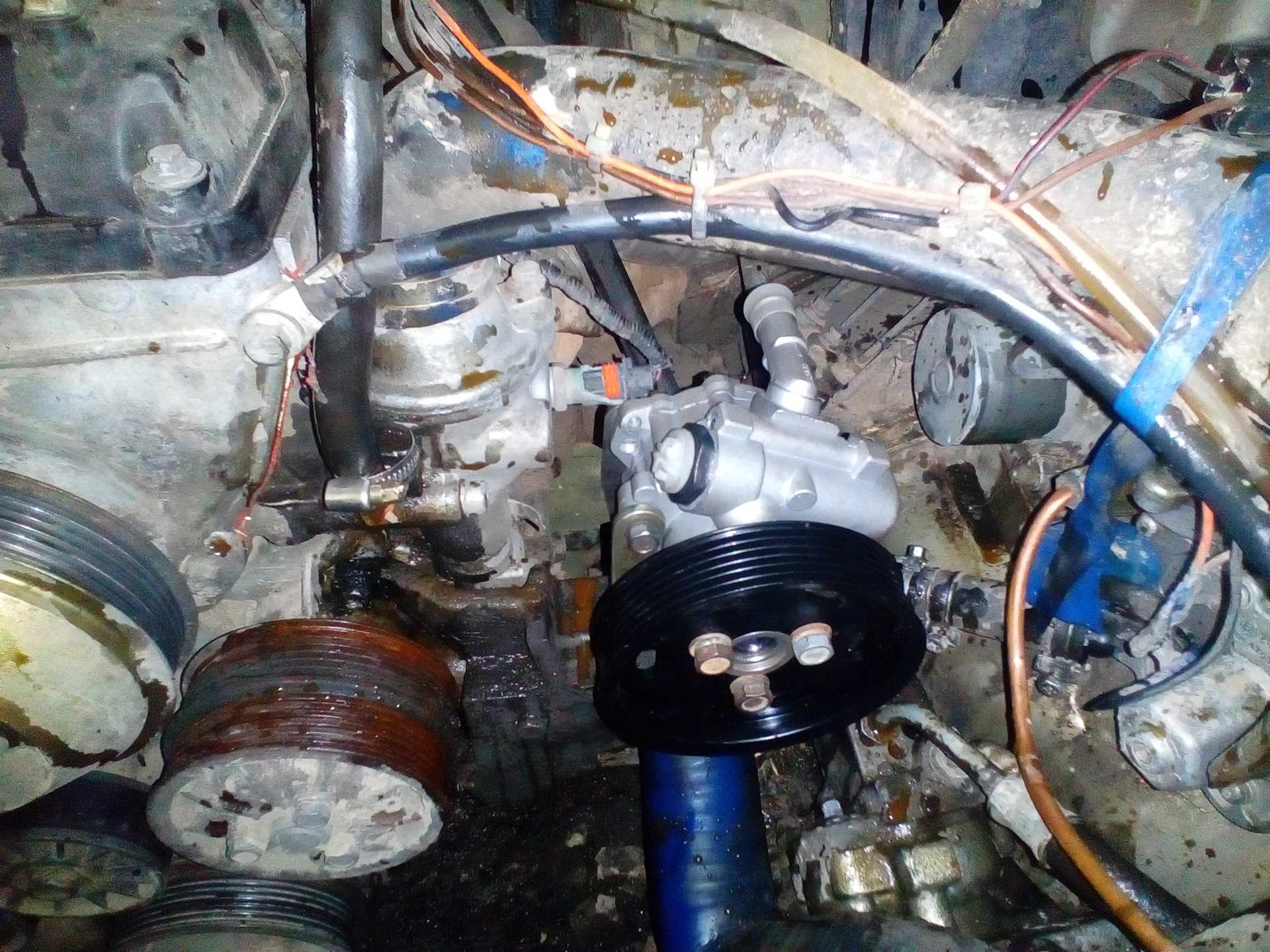

Насос для ГУР один в один подходит с WolksWagon Passat , только крепление под Шкиф надо поставить от твоего старого насоса т.к. растояние отверстий на Passat-овском немного неподходят и растояние корпус-Шкиф тоже не совпадает , а труда заменить крепление шкифа не составит , нужен съемник и болт с шайбами для насаживания держателя на шток. вообщем у меня это заняло 15мин.

Любой узел в современном авто, включая внедорожники, нуждается в периодическом обслуживании

В нашей статье мы уделим этому внимание. Для большинства владельцев важна не сама конструкция усилителя, а периодичность замены смазывающей жидкости в его механизме

Не сомневаемся, что полезным также будет рассмотрение назначения гидравлического усилителя.

Устройство руля на УАЗ Паритоте

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot  с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

• Плоскогубцы, чтобы расшплинтовать гайки;
• Набор гаечных ключей;
• Т-30 наконечник в форме звездочки;
• Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

1. Первым делом прямо устанавливаются колеса;
2. Открывается капот и находится колонка;
3. Поверхность очищается от грязи;
4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
5. С сошки снимается наконечник;
6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
11. В таком положении до упора затягивается  и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается.  Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

1. При помощи метчика нарезается новая резьба;
2. Берется втулка у которой две резьбы;
3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
4. В новое отверстие редуктора устанавливается новый регулировочный болт;
5. Крышка картера устанавливается на место и закрепляется с при помощи  четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой.  Устройство расположенное с левой стороны отвечает за :

• Работу правого повортника;
• Работу левого повортника;
• Включение и выключение дальнего и ближнего света;
• Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться  без них транспортному средству запрещено.  Правые подрулевые переключатели отвечают за:

• Переключения скорости дворников;
• Одновременное включение дворников и стеклоомывателя;
• Включение заднего дворника;
• Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Рекомендуем ознакомится с видео:Подводя итог можно сделать вывод ,что этот механизм всегда  должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

Устройство руля на УАЗ Паритоте Ссылка на основную публикацию

Немного о масляном шланге в Патриоте

Этот магистральный элемент служит для соединения насоса с рулевым механизмом

Он не славится надежностью, поэтому владельцу нужно проявлять к нему повышенное внимание. Если водитель замечает запоздалую реакцию колес на вращение руля, что особенно ярко может проявляться на скорости, то это должно стать сигналом к проверке и последующей замене шланга. «Благодаря» низкокачественным материалам изготовления этот шланг склонен спустя некоторый пробег раздуваться, а это потеря давления в системе

«Благодаря» низкокачественным материалам изготовления этот шланг склонен спустя некоторый пробег раздуваться, а это потеря давления в системе.

Такое состояние элемента может спровоцировать порыв, что является предпосылкой возникновения аварийной ситуации. Здесь водителю нужно иметь при себе запасной шланг. Приобрести его не проблема, главное знать артикул – «3163-00-3408150-01». Этот вариант изделия заручился поддержкой у многих владельцев. После замены потребуется прокачка системы. Она позволит удалить остатки воздуха в контуре.
Шланг «3163-00-3408150-01» представлен на фото.
