Тормозная система камаз

Полная настройка тормоза КамАЗ

До того, как подвести тормоза на КамАЗе, выполняется демонтаж и переборка устройства. Меняются изношенные детали. Подводкой добиваются корректной установки колодки по отношению к барабану. Настройка выполняется штоками эксцентриков рычага настройки.

Процедура выполнена, когда расстояние от накладки до барабана равно величине 0,2-0,4 миллиметра. Замер делают пластиной, контрольные точки: верх и низ колодки, значение составляет тридцать миллиметров от края накладки. При этом контролируют, чтобы пластина, размером 0,1 миллиметр не двигалась свободно по ширине.

Кол-во блоков: 13 | Общее кол-во символов: 17829Количество использованных доноров: 3Информация по каждому донору:

• Неправильно выставлены метки грм симптомы ваз 2114



• Замена прокладки штанов приора



• Вибрация от кпп газель



• Установка рейлингов на уаз патриот



• Свап на ваз 2107

Правила эксплуатации

Во время использования данный элемент требует минимального обслуживания. Но мы отметим несколько особенностей, знание которых значительно продлит ресурс влагомаслоотделителя. Во-первых, нужно правильно установить его. Сливной шланг должен быть направлен прямо вниз. Так, собранный конденсат будет прямиком и беспрепятственно сбрасываться наружу. Если штуцер сдвинут вбок, даже при высоком давлении будет оставаться часть влаги, которая спровоцирует коррозионные процессы внутри элементов.

Также не забывайте про герметичность системы. Если ставится отделитель, бывший в использовании, желательно приобрести ремкомплект и поменять уплотнительные элементы. В остальном же данное устройство имеет высокую надежность и эффективность работы, защищая резиновые диафрагмы тормозных камер от пагубного влияния масла, а клапаны – от коррозии и замерзания зимой.

Неисправен он может быть только при разгерметизации. Например, если он начал часто «травить» воздух. В таком случае проблема решается покупкой ремкомплекта. Он включает в себя набор пружин, уплотнительных резиновых колец и манжеты. Кстати, при неисправности последней устройство постоянно «шипит», пропуская часть воздуха наружу под давлением.

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

• установить ручной тормозной кран в положение «стояночный тормоз»;
• вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
• отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

Видео: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

Технические характеристики

Грузоподъемность КамАЗа-43118 составляет 10000 кг. При этом снаряженная масса автомобиля равняется 8750 кг (нагрузка на задний мост – 4150 кг, на передний – 4600 кг). Масса бортовой версии – 10500 кг. КамАЗ-43118 также используется в качестве тягача с прицепом до 12000 кг или автопоезда общим весом до 32650 кг.

Ширина модели без учета зеркал составляет 2500 мм, габаритная высота – 3455 мм, длина – 8580 мм. КамАЗ-43118 комплектуется грузовой платформой (длина – 6112 мм, ширина – 2470 мм) с откидными металлическими бортами и каркасным тентом. С закрытым бортом погрузочная высота тягача составляет 1545 мм.

Груженый автомобиль разгоняется до 90 км/час. Машина способна преодолевать 20-градусные подъемы.

Прочие параметры КамАЗа-43118:

• колесная база – 3960 мм;
• дорожный просвет – 385 мм;
• минимальный радиус поворота – 12300 мм.

КамАЗ-43118 выпускается в двух модификациях: многоцелевое шасси и бортовой грузовик. Технические характеристики данных версий практически идентичны.

Расход топлива КамАЗ-43118

Расход топлива у КамАЗа-43118 равняется 33 л/100 км при скорости 40-50 км/час. Для полноприводного грузовика это является отличным показателем. С учетом того, что модель оснащается двумя топливными баками (210 и 350 л), без дозаправки автомобиль может обходиться довольно долго.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Как заменить тормозные колодки

Все современные тормозные системы работают по евростандарту. Они часто выходят из строя, поэтому может потребоваться их замена. Вы можете самостоятельно надевать и снимать электроды. Для этого необходимо приобрести навык их воспитания.

Как снять колодки при дисковой системе

С дисковой системой вам необходимо:

• откручиваем колесные гайки и снимаем их;
• снимаем крышку бачка с тормозной жидкостью;
• снимаем опору и ее направляющую;
• снимаем тормозные колодки специальной отверткой.

Эти колодки обычно встречаются на 43118 и 4310.

Как снять колодки при барабанной системе

С аккумуляторной системой вы можете сделать это самостоятельно следующим образом:

• откручиваем колесные гайки и снимаем их;
• снимаем крышку бачка с тормозной жидкостью;
• снимаем болты крепления тормозного барабана;
• снимаем болты и тросы ручника, снимаем колодки.

Приходилось ли самому заменять тормозные колодки?

Воздушная система КАМАЗа 5320 | КАМАЗ

Пневматическая тормозная система

Тормозная система КАМАЗ

Принцип работы пневматической тормозной системы WABCO ABS

Почему КамАЗ медленно становится на ручник

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Тормозные системы КамАЗ

Ускорительный клапан камаз

Улучшение качества тормозов на КАМАЗе

Как подвести трещётки тормозов камаз,маз,зил

Система питания дизельных двигателей 1988

• Такты двигателя КАМАЗа
• Регулятор напряжения генератора КАМАЗ евро
• Какой двигатель стоит на КАМАЗе 65115
• Третий контур КАМАЗа схема
• Прицеп для спецтехники КАМАЗ
• Уплотнитель двери КАМАЗа
• Как добавить солярки на КАМАЗе
• Диаметр барабана КАМАЗ 6520
• Новая кабина КАМАЗа с туалетом
• Накладки тормозные КАМАЗ маз газ
• Импортные шины для КАМАЗа
• Устройство редуктора КАМАЗ 65117
• Схема электрооборудования КАМАЗ видео
• Выключатель противотуманных фар КАМАЗ
• Все о строении КАМАЗа

Подкачка колеса КАМАЗ 43118 | КАМАЗ

Подкачка шин автомобиль 4х4

https://youtube.com/watch?v=TdJ1jPBJldM

Камаз подкачка шин

Будни Камазиста ( Пробил колесо , замена )

Подкачка камаза

испытания подкачки колёс

Подкачка от выхлопа

Подкачка колёс (прикол)

https://youtube.com/watch?v=BIrRAIvpPEU

Круиз-контроль на Камазе 43118

Вытягиваем КАМАЗ 43118

Kamaz 43118

Также смотрите:

• Регулировка самоподводящихся трещеток КАМАЗ
• Радиус поворота фуры КАМАЗ
• Видео про парня с рулем от КАМАЗа
• Тренер футбольной команды КАМАЗ
• Схема выхлопной системы КАМАЗ 65115
• Буксует диск сцепления КАМАЗ
• КАМАЗ троит и стучит
• Как обогреть кабину КАМАЗа зимой
• КАМАЗ 4308 новый 2015 год
• Электросхема КАМАЗа 65117
• Воздушный фильтр для КАМАЗа 740
• КАМАЗ дымит через сапун
• Редуктор КАМАЗа в разрезе
• Схема запчастей КАМАЗа
• Как переоборудовать КАМАЗ в манипулятор

Контур I

Это контур передней оси состоит из ресивера вместимостью 20 л с датчиком падения давления и краником, тройного защитного клапана, двухстрелочного манометра, клапана ограничения давления, клапана контрольного вывода, нижней секции тормозного крана, двух камер и прочих механизмов, шлангов и трубопроводов. Кроме того, в первый контур входит трубопровод от клапана тормозной системы прицепа до нижней секции крана.

Ниже на схеме ниже показано устройство тормозных систем автомобиля КамАЗ-4310. Для КамАЗ-5320 картинка немного ниже:

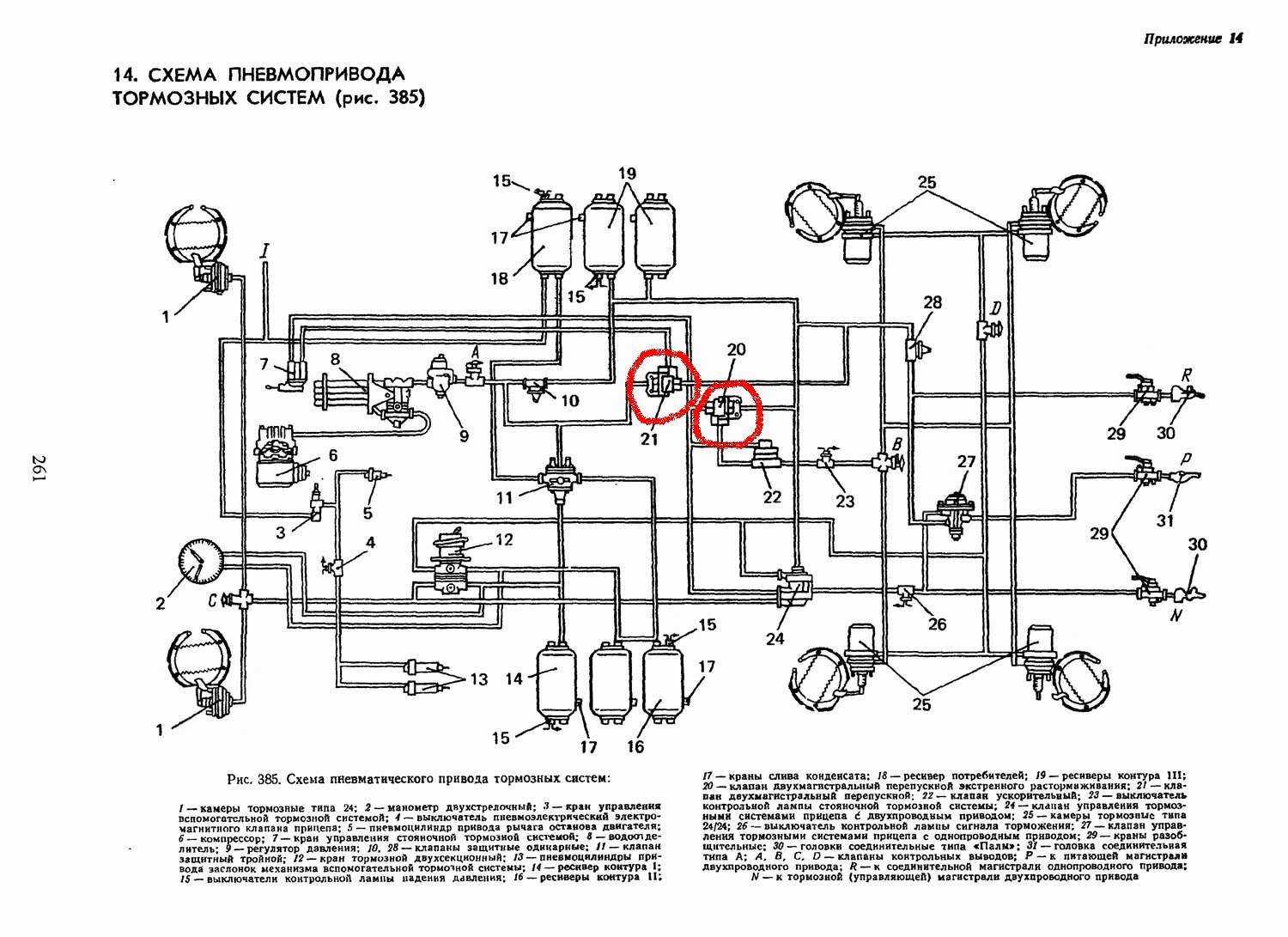

Схема пневмопривода тормозных систем автомобиля КамАЗ-4310

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Устройство автомобиля

Авто отличается от предыдущих моделей расположением платформы, которая стала максимально приближенной к кабине тягача. Такое конструкторское решение вынудило убрать запасное колесо с кабины в другое место — под рамой грузовика в задней части. При покупке можно выбрать два варианта платформы — оснащенную тентом и открытого типа.

Этот седельный тягач оснащен усовершенствованным шасси, благодаря чему можно устанавливать дополнительное оборудование: автокран, автоцистерну и т.д. Такая возможность позволяет использовать его в самых различных областях — для транспортировки грузов, в строительных работах, для эвакуации и пр.

• Калина не работает вентилятор печки



• Люфт первичного вала кпп уаз патриот



• Замок двери нива 21213 схема



• Как снять обшивку задней двери лада веста св кросс



• Как обучить ключ лада гранта

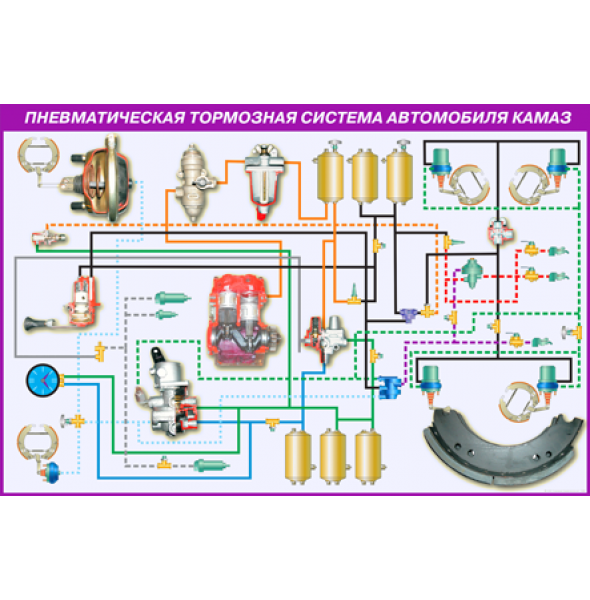

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

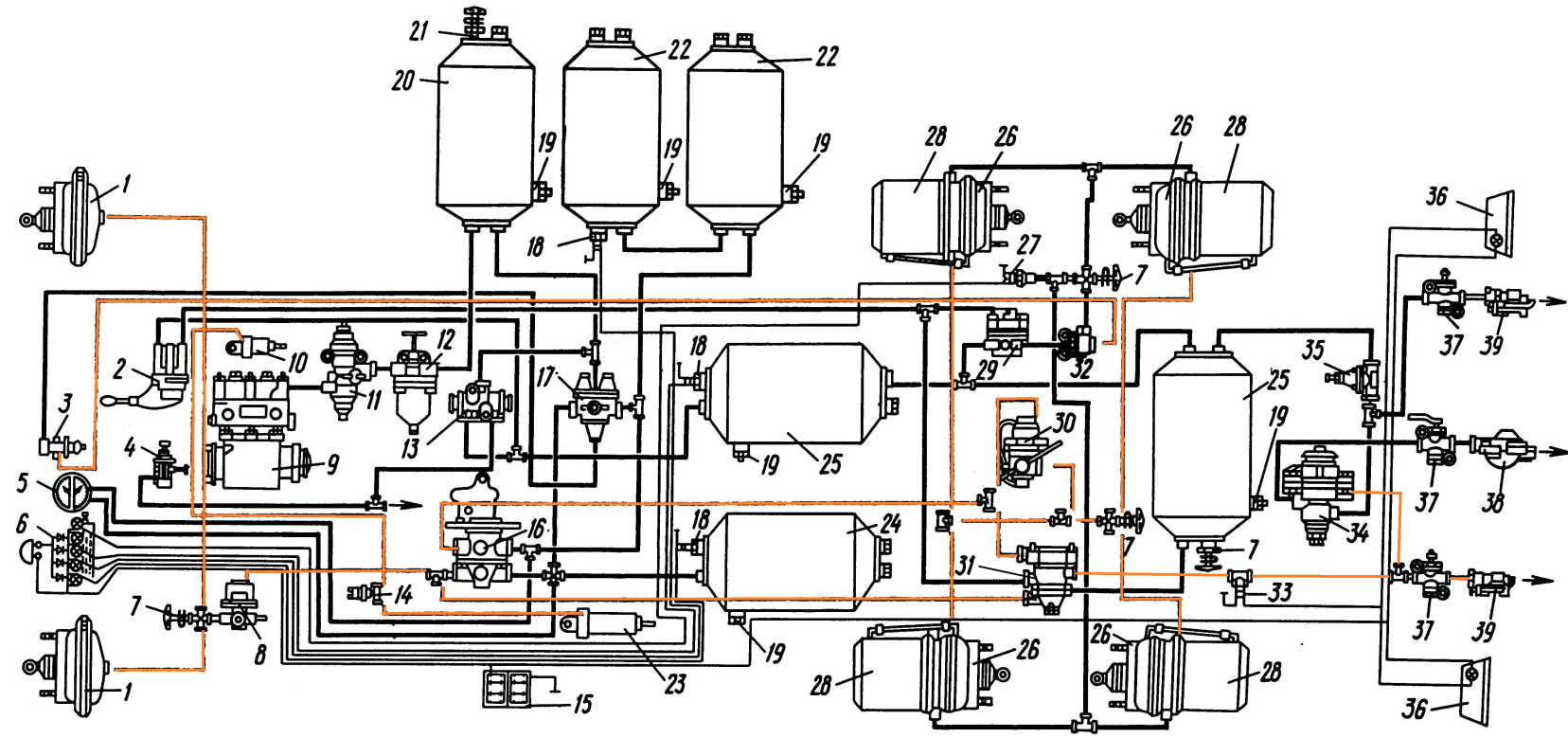

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

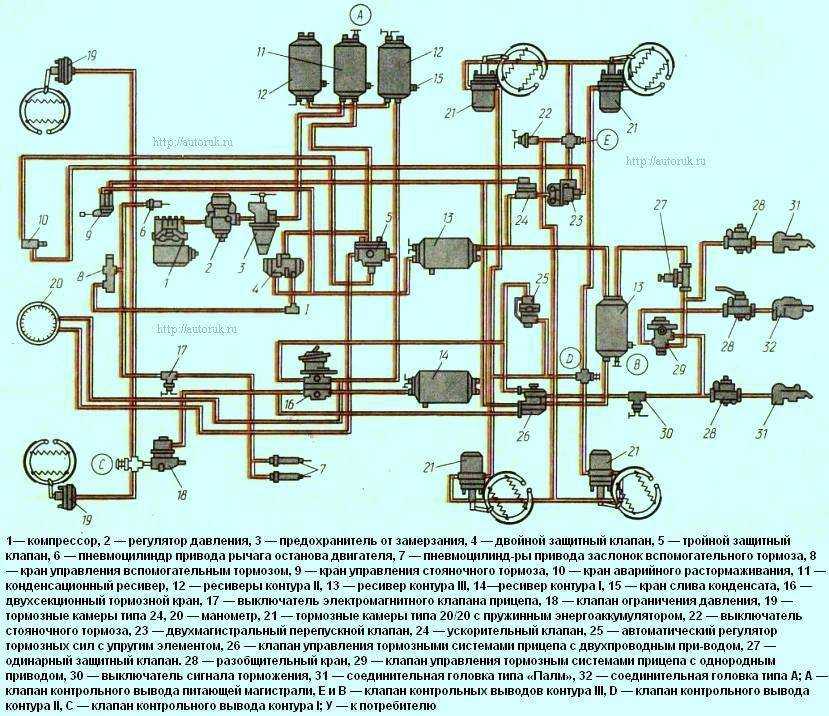

Схема пневмопривода Камаз-53212
