Как отрегулировать тормоза на камазе

Сигналы экстренного оповещения и контроля КамАЗ

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.

Перепускные устройства контроля.

Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.

КамАЗ 5410:

Эксплуатационные показатели тормозов КамАЗ:

Параметр	Данные параметра
Тип тормозов	Барабанные
Сечение барабана, м.	0,4
Размер накладываемого материала, м	0,14
Площадь накладываемого материала, м2	6,3
Размер штока регулировки, м.:
Колёсная пара, нос (5320, 55102), м	0,125
Колёсная пара (средина и корма), м
Автомобили: 5320, 55102	0,125
Автомобили: 65115(самосвал)	0,150
Перемещение штока, м:
Колёсная пара, нос (5320, 5410, 55102, 5511)	0,02-0,03
Колёсная пара (средина, корма), м
Автомобили: 5320, 5410, 55102	0,02-0,03
Автомобиль: 54122	0,025-0,035
Камеры	нос 0,024, средина и зад 0,020/0,020
Устройство повышения давления	2-х цилиндровый (поршень)
Камера: ход, сечение, м	0,06х0,038
Воздух, подача, литров в минуту	220
Действие	Шестерёнка
Отношение ведомой/ведущей шестерни	0,94
Баллоны:
Итого, штук	6
Объём, литров	120
Предохранитель замерзания, объём, мл	200 / 1000
Выпуск, сопротивление кгс/см2	1,7-1,9

Вспомогательное оборудование системы торможения

Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:

• Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
• Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
• Предохранительный, четырёх контурный регулятор;
• Механизм, снижающий температуру воздуха, находящегося под давлением;
• Клапанный ускоритель, уменьшает время реакции заднего тормоза;
• Клапан пропорционального изменения входной величины (КамАЗ-65115);
• Переходники соединительные.

Ускорительный клапан КамАЗ:

как развести, свести, подвести, поставить

Безопасность автомобиля во многом зависит от технического состояния тормозных систем. Во время эксплуатации тормозные колодки КамАЗ изнашиваются и подлежат периодической замене. Эта работа несложная, однако потребует некоторых физических усилий. Степень износа фрикционного материала контролируется по величине хода штоков тормозных камер. При достижении значения 40 мм и выше проводят регулировку тормозов, а при невозможности — замену накладок.

Как поставить и снять колодки

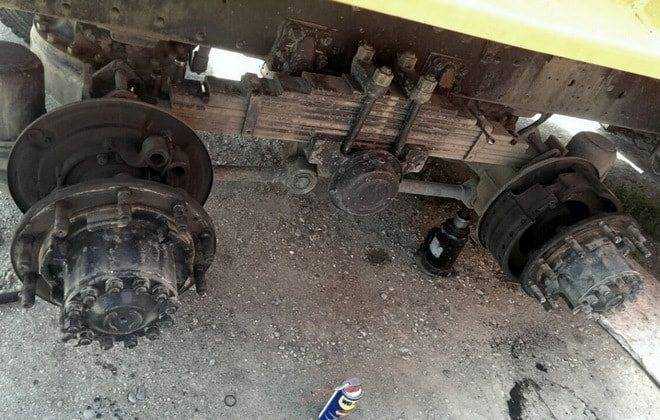

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины. Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

После этого ее снимают с оси

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

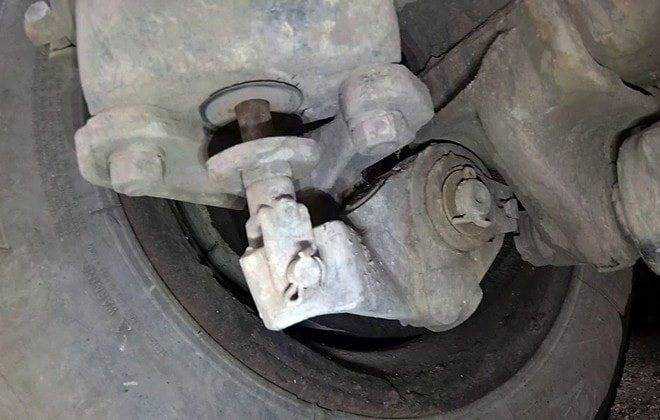

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

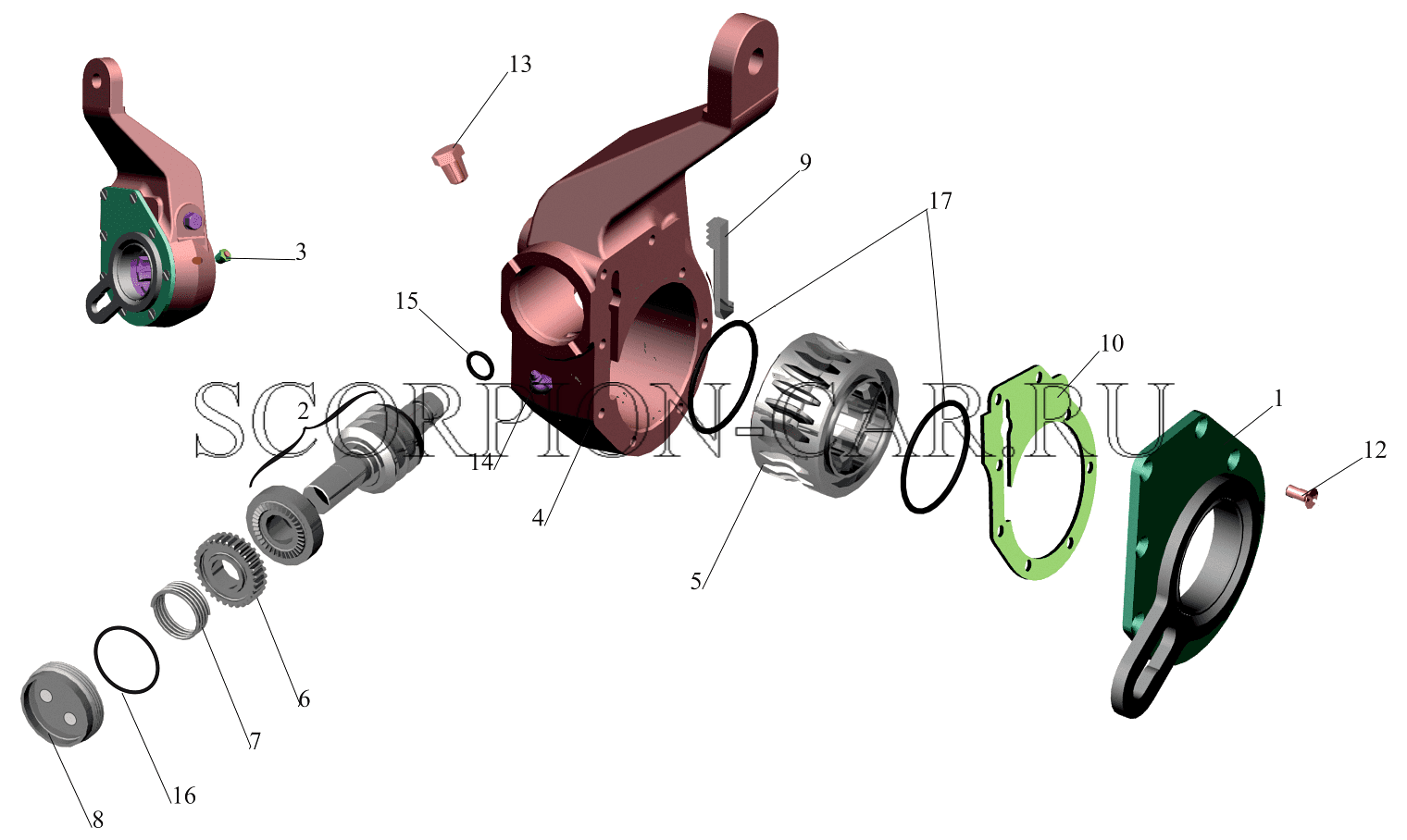

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

specmahina.ru

Полная настройка тормоза КамАЗ

До того, как подвести тормоза на КамАЗе, выполняется демонтаж и переборка устройства. Меняются изношенные детали. Подводкой добиваются корректной установки колодки по отношению к барабану. Настройка выполняется штоками эксцентриков рычага настройки.

Процедура выполнена, когда расстояние от накладки до барабана равно величине 0,2-0,4 миллиметра. Замер делают пластиной, контрольные точки: верх и низ колодки, значение составляет тридцать миллиметров от края накладки. При этом контролируют, чтобы пластина, размером 0,1 миллиметр не двигалась свободно по ширине.

Кол-во блоков: 13 | Общее кол-во символов: 17829Количество использованных доноров: 3Информация по каждому донору:

• Неправильно выставлены метки грм симптомы ваз 2114



• Замена прокладки штанов приора



• Вибрация от кпп газель



• Установка рейлингов на уаз патриот



• Свап на ваз 2107

Перечислить последовательность регулировки карбюратора к – 88 на минимальную частоту вращения коленчатого вала режима холостого хода,

ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ТО – 2.

3. СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЗАГРЯЗНЕНИЯ ПОЛНОПОТОЧНОГО ЦЕНТРОБЕЖНОГО ФИЛЬТРА ОЧИСТКИ МАСЛА ДВИГАТЕЛЯ ЗИЛ – 131. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОЧИСТКИ ФИЛЬТРА.

10 .1 СПОСОБ ПРОВЕРКИ ИСПРАВНОЙ РАБОТЫ ВСПОМОГАТЕЛЬНОГО \ горного \ ТОРМОЗА АВТОМОБИЛЯ КамАЗ – 4310 НА МЕСТЕ, ПРИ ПРОВЕДЕНИИ РАБОТ ПО К.О.

Вспомогательный или горный тормоз служит для плавного замедления движения автомобиля на затяжных спусках горных дорог, при включённой передаче и выключенном двигателе. Эффективность работы этого тормоза должна обеспечивать спуск автомобиля со скоростью около 40 км\час, по уклону 7 %, с протяжённостью уклона около 6 км.

Для проверки исправной работы вспомогательного тормоза на месте, при неподвижном автомобиле, следует запустить двигатель, проверить величину давления сжатого воздуха в тормозной системе \ не ниже 6, 5 атмосфер\. Нажать на кнопку крана управления вспомогательного тормоза, расположенной на полу кабины, под рулевой колонкой.

В привод системы входят два пневматических цилиндра на выпускных коллекторах двигателя, закрывающие воздушные заслонки и, пневмоцилиндр на ТНВД, переводящий рычаг топливного насоса высокого давления в режим останова двигателя.

При исправной работе системы, после нажатия на кнопку, закроются воздушные заслонки, переведя работу двигателя в режим компрессора, с приводом от трансмиссии. Сработает пневмоцилиндр на ТНВД, а сам двигатель остановится.

Для регулировки величины поворота осей заслонок, хода рычага останова двигателя, на штоках пневмоцилиндров установлены регулировочные гайки.

автомобиль камаз. рег. свободного хода педали тормоза камаз

04:24

03:31

05:41

05:02

02:29

03:36

04:43

Безопасность автомобиля во многом зависит от технического состояния тормозных систем. Во время эксплуатации тормозные колодки КамАЗ изнашиваются и подлежат периодической замене. Эта работа несложная, однако потребует некоторых физических усилий. Степень износа фрикционного материала контролируется по величине хода штоков тормозных камер. При достижении значения 40 мм и выше проводят регулировку тормозов, а при невозможности — замену накладок.

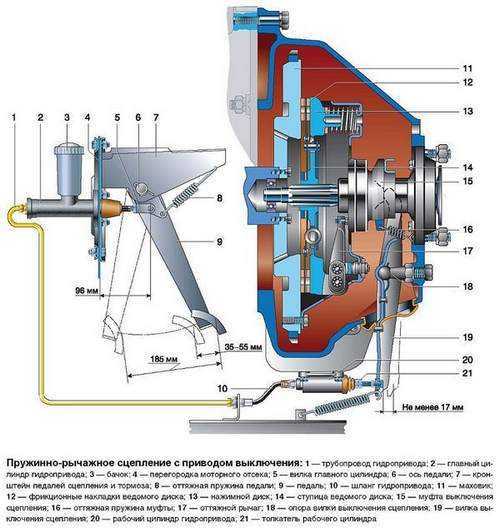

Регулировка свободного хода муфты

Дальнейшая прокачка сцепления на автомобиле КамАЗ 65115 – это проведение регулировочных работ, касающихся выжимной муфты. Деталь устанавливается для отключения сцепления. Величина его свободного хода должна находиться в пределах 3-4 мм. Этот показатель будет соответствовать аналогичному показателю хода вилки – он составляет примерно 4-5 мм. Изменение этих цифр требует немедленной регулировки.

Порядок работ:

• вилка, которая деактивирует сцепление, отодвигается в сторону, а пружинный механизм извлекается;
• ход рычага проверяется вручную;
• восстановление нормального хода муфты осуществляется за счет регулировки вала сферической гайкой, которая является частью пневматического толкателя;
• когда требуемый показатель достигнут, пружина устанавливается на место.

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

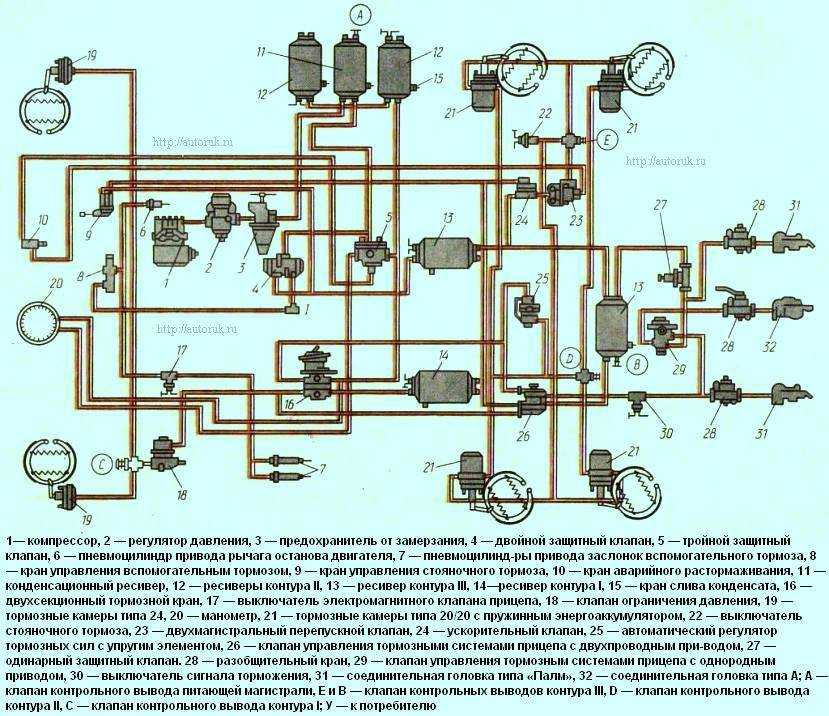

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

autoruk.ru

Обслуживание и проверка работоспособности пневматического привода

Проверка этой системы заключается в измерение и проверке и регулировке параметров давления воздуха при выходе из устройства. Проверка обычно осуществляется по каждому клапану индивидуально. Перед проверкой нужно убедиться, что при нажатии тормоза не происходит чрезмерный выпуск воздуха.

Схема проведения проверки:

• полностью наполнить систему воздухом до предельного значения давления;
• полностью нажать на педаль тормоза, давление при этом не должно упасть ниже отметки 49,5 Кпа;
• рукоять привода должна располагается в переднем стандартном положении, необходимо проверить уровень давления.

Что нужно для диагностики пневматического привода

Для того, чтобы провести диагностику пневматического привода своими руками нужно воспользоваться специальным комплектом приборов.

Прибор предназначен для:

• проведения диагностики шлангов для контроля давления в аппарате;
• замены манометра при проведении испытаний.
• По итогам испытаний необходимо свериться с контрольной таблицой.

Капитальный ремонт и замена механизма

При капитальном ремонте требуется замена колодок КамАЗ 5320. Обычно меняют следующие части механизма:

• уплотнительные кольца разжимного кулака, созданные из высококачественной резины;
• металлопластмассовые втулки разжимного кулака;
• фрикционные накладки (клепать на колодки такие накладки для КамАЗ можно только на специальном прессе и с учетом отсутствия зазора).

К тому же пружина колодок КамАЗ также может требовать замены. Наилучшим решением будет обращение в специализированный центр, где профессионалы используют современное оборудование.

При ремонте или замене тормозных колодок для КамАЗ обязательно учитывают основную причину поломки и общее состояние технической части автомобиля.

Капитальный ремонт и замена механизма

При капитальном ремонте требуется замена колодок КамАЗ 5320. Обычно меняют следующие части механизма:

• уплотнительные кольца разжимного кулака, созданные из высококачественной резины;
• металлопластмассовые втулки разжимного кулака;
• фрикционные накладки (клепать на колодки такие накладки для КамАЗ можно только на специальном прессе и с учетом отсутствия зазора).

К тому же пружина колодок КамАЗ также может требовать замены. Наилучшим решением будет обращение в специализированный центр, где профессионалы используют современное оборудование.

При ремонте или замене тормозных колодок для КамАЗ обязательно учитывают основную причину поломки и общее состояние технической части автомобиля.

Технические характеристики

Основные ТТХ для базовой модели, её «народнохозяйственного» варианта и позднейшей модификации:

КамАЗ-4310	КамАЗ-43105	КамАЗ-43118
Полная масса	15 тонн	15,5 тонны	20,7 тонны
Грузоподъемность	5 тонн	7 тонн	10 тонн
Масса прицепа	До 10 тонн	До 11,5 тонн
Запас горючего	250 литров	250 литров	560 литров
Максимальная скорость	85 км/ч	85 км/ч	90 км/ч
Длина	7,65 м	7,73 м	8,58 м
Ширина	2,5 м	2,5 м	2,5 м
Высота	3,2 м	3,53 м	3,455 м
Клиренс	365 мм	365 мм	385 мм
Мощность двигателя	210 л.с.	210 л.с.	260 л.с

Расход топлива на 100 километров зависит от нагруженности машины и колеблется от 31 до 40 литров. Технические характеристики упрощенной модификации КамАЗ 43105 могли изменяться при её «доделке» до уровня армейского грузовика, что иногда практиковалось.

Правила эксплуатации

Во время использования данный элемент требует минимального обслуживания. Но мы отметим несколько особенностей, знание которых значительно продлит ресурс влагомаслоотделителя. Во-первых, нужно правильно установить его. Сливной шланг должен быть направлен прямо вниз. Так, собранный конденсат будет прямиком и беспрепятственно сбрасываться наружу. Если штуцер сдвинут вбок, даже при высоком давлении будет оставаться часть влаги, которая спровоцирует коррозионные процессы внутри элементов.

Также не забывайте про герметичность системы. Если ставится отделитель, бывший в использовании, желательно приобрести ремкомплект и поменять уплотнительные элементы. В остальном же данное устройство имеет высокую надежность и эффективность работы, защищая резиновые диафрагмы тормозных камер от пагубного влияния масла, а клапаны – от коррозии и замерзания зимой.

Неисправен он может быть только при разгерметизации. Например, если он начал часто «травить» воздух. В таком случае проблема решается покупкой ремкомплекта. Он включает в себя набор пружин, уплотнительных резиновых колец и манжеты. Кстати, при неисправности последней устройство постоянно «шипит», пропуская часть воздуха наружу под давлением.

Продление срока службы тормозов с помощью расточки

Для продления ресурса механизмов рекомендуется просверлить тормозные колодки КАМАЗ.

поверхность диска можно сделать более ровной, применив абразивные вставки. Этот вариант требует минимум инструментов и усилий. В старом блоке просверливается отверстие и вставляется абразив. Затем обработанная деталь устанавливается и немного ездит в машине. Желательно проехать около 5 километров, периодически сбавляя скорость. Метод подходит для домашнего использования.

Также можно обратиться в специализированный центр. Прокол будет произведен без снятия подушечек. Профессионалы снимают захват и обрабатывают агрегаты на специальных станках. Вы также можете прочитать о «Камаз курит белый дым — причины и последствия.

Ремонт тормозных механизмов Камаз

При капитальном ремонте тормозного механизма заменяются новыми:

• резиновые уплотнительные кольца разжимного кулака в кронштейне; после их замены уплотнительные кромки кольца не должны иметь каких-либо повреждений;
• металлопластмассовые втулки разжимного кулака, усилие запрессовки втулок должно быть не менее 6000 Н; после замены втулки растачиваются до диаметра 38,0—38,027 мм;
• фрикционные тормозные накладки колодок тормоза.

Новые фрикционные накладки приклепываются к колодкам тормоза на специальном прессе, приспособленном для клепки тормозных накладок. Клепка накладок к колодке должна быть выполнена таким образом, чтобы зазор между накладками и колодкой в районе заклепок отсутствовал. Тормозные колодки с накладками в сборе обрабатываются (обтачиваются) под диаметр расточенного тормозного барабана на станке, показанном на рис. 113. Радиус колодок с фрикционными накладками должен быть 199,6—200 мм.

Рис. 113. Станок для расточки тормозных барабанов и обточки тормозных колодок:

1 — станина станка; 2 — маховик поперечного перемещения суппорта; 3 — суппорт станка; 4 — резцедержатель; 5 — конусы для установки ступицы тормозного барабана; 6 — оправка с зажимной ганкой конусов; 7 — шпиндель станка; 8 — рукоятка переключения передач в коробке скоростей шпинделя; 9 — рукоятка переключения подач, 10 — рукоятка продольной подачи суппорта

Тормозные барабаны после мойки и очистки подвергаются дефектации. При выработке рабочей поверхности более 1 мм растачиваются на станке для расточки тормозных барабанов, показанном на рис. 113.

В верхней части станины 1 станка расположен шпиндель 7, привод шпинделя осуществляется через ременную передачу от электромотора. В шпинделе станка закреплена оправка 6. На оправке установлены два конуса 5, которые являются базовыми поверхностями для наружных обойм подшипников ступицы колеса. Для расточки барабан приворачивается гайками к ступице. Вместе со ступицей барабан устанавливается на конусные оправки станка. На боковой стороне станины имеются направляющие для установки и перемещения суппорта 3. В суппорте закрепляется резцедержатель 4 для крепления резца.

Поперечное перемещение суппорта с резцедержателем по направляющим суппорта осуществляется маховиком 2. Продольное перемещение суппорта с резцедержателем по направляющим станины осуществляется рукояткой 10. Для расточки тормозных барабанов применяются резцы с твердосплавными пластинами ВК-3, ВК-б. Барабан вращается на шпинделе станка. Скорость резания в пределах 80—100 м/мин.

Разжимной кулак подвергается восстановлению, если на рабочем профиле его имеются выработки, коррозия, выбоины, вмятины глубиной до 0,5 мм. Разница радиусов профиля на одноименном луче не должна превышать 0,6 мм. Восстановление рабочей поверхности разжимного кулака производится наплавкой или плазменным напылением с последующей механической обработкой. Шлицы разжимного кулака не должны иметь следов выработки.

Стоимость

Новый вариант модели КамАЗ 53215 имеет цену порядка 1,9 млн. рублей. При наличии дополнительных возможностей цена увеличивается на 500-750 тысяч рублей.

Машины б/у в большом количестве предлагаются на рынке: стоимость их может составлять 1,7-2,1 миллиона рублей. Также автомобиль сдается для осуществления работ разного характера в аренду: час стоит порядка 1100-1600 рублей.

Надежность и комфортабельность КамАЗ 53215 в сочетании с ее высокой грузоподъемностью при учете доступной стоимости — важные достоинства модели. Некоторые параметры уступают импортным аналогам, однако демократичность цены сразу привлекает покупателей.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.
