Как поменять помпу уаз буханка 409 двигатель

Ремонт или замена

Помпа для УАЗ Патриот с двигателем ЗМЗ 409 обычно меняется целиком на новую, хотя при желании можно попытаться ее отремонтировать самому. Существуют ремкомплекты ВН для многих двигателей УАЗ, в том числе и для 409 двигателя. В состав ремкомплекта входят новые:

подшипник
сальник
крыльчатка

Но, для начала вам придется снять старую помпу с двигателя.

Перед тем, как снять насос с автомобиля, нужно подготовить сам автомобиль и необходимый инструмент, вам понадобятся:

рожковый ключ на 12 (либо головка на 12);
шестигранник на 6;
накидной ключ на 7 для откручивания хомутов;
отвертка с плоским лезвием;
монтажная лопатка.

Далее, последовательность замены такая:

Автомобиль УАЗ Патриот необходимо поставить на ручник, либо подложить упоры под колеса. Затем сливается охлаждающая жидкость.
Снимается с кронштейна насос гидроусилителя рулевого управления.
Осуществляется демонтаж вязкостной муфты привода вентилятора.

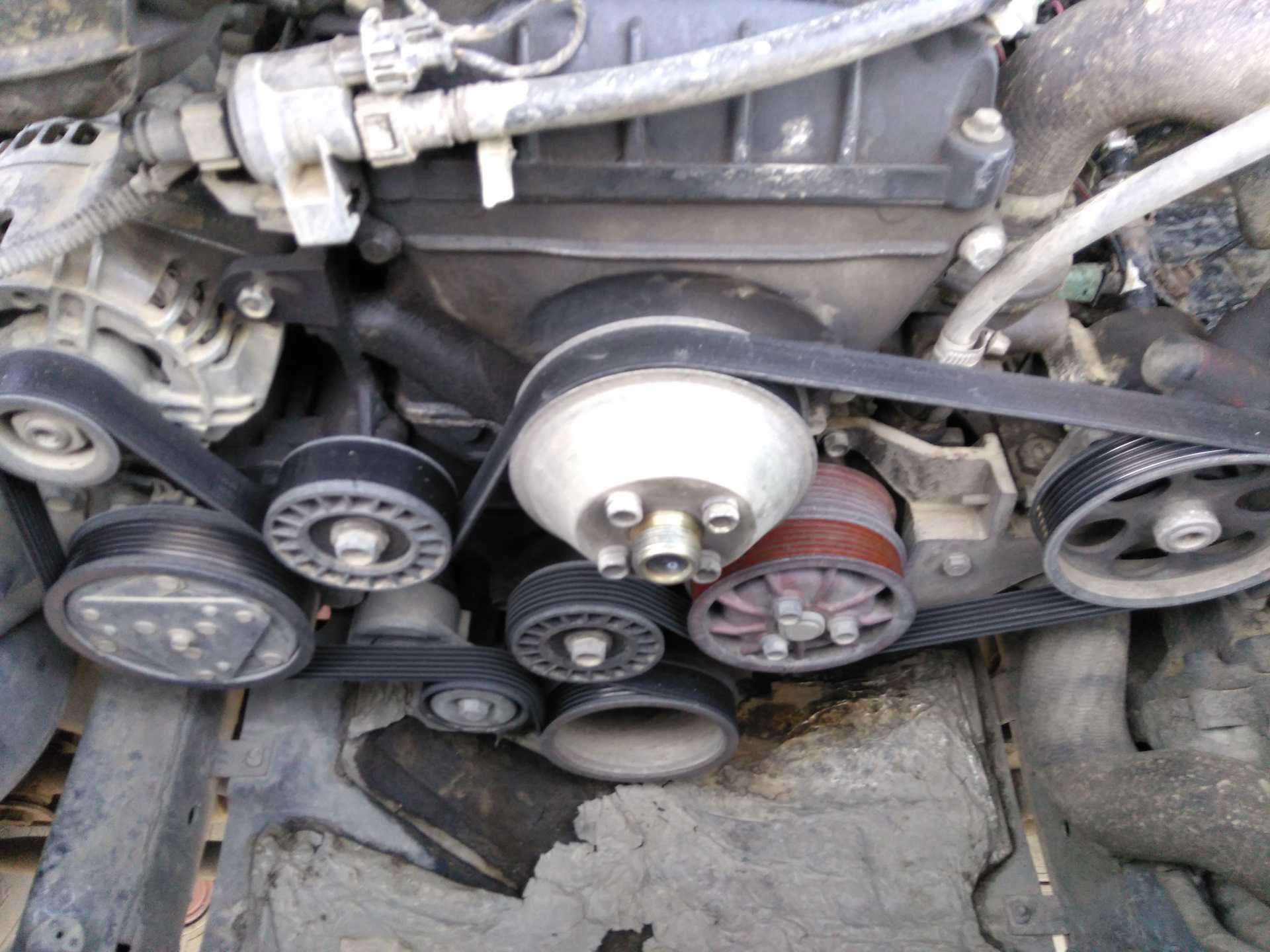

Необходимо демонтировать ремень привода генератора и помпы.
Извлеките шкив и отражатель шкива, зафиксировав шкив отверткой и выверните 3 винта, которыми он крепится.
Необходимо открутить 3 болта крепления кронштейна насоса ГУР (гидроусилителя) и извлечь кронштейн.
Ослабьте хомуты, при помощи которых крепятся подводящие патрубки к помпе.
Открутите 2 болта спереди помпы и один сзади, после чего извлеките насос из автомобиля.

Независимо от того, снимали ли вы помпу, чтобы просто проверить ее состояние, или для доступа к другим узлам двигателя — после снятия необходимо в любом случае заменить прокладку на новую, во избежание течи ОЖ. Также, обязательно очистите поверхность прилегания, с которой соприкасается прокладка от всякого рода отложений. Рекомендуется на прокладку нанести тонкий слой герметика.

Монтаж новой помпы осуществляется в порядке, обратном снятию.

Установка на УАЗ вискомуфты иностранного производства

Пытался, даже купил от двигателя Штайр, но не смог вживить и отдал обратно. Там ключевая проблема в том. что допуск на биение вискомуфты (особенно импортного производства) должен быть очень маленьким, иначе даже БМВ-шная муфта долго не протянет. Изготовление переходника лишь увеличит и так имеющееся врождённое биение вала помпы. Изменить (заменить) же крепеж на самой муфте тоже не получилось, так как она исполнена условно неразборной. Поэтому для себя решил, что шансов установить нормальную вискомуфту. к сожалению, практически нет.

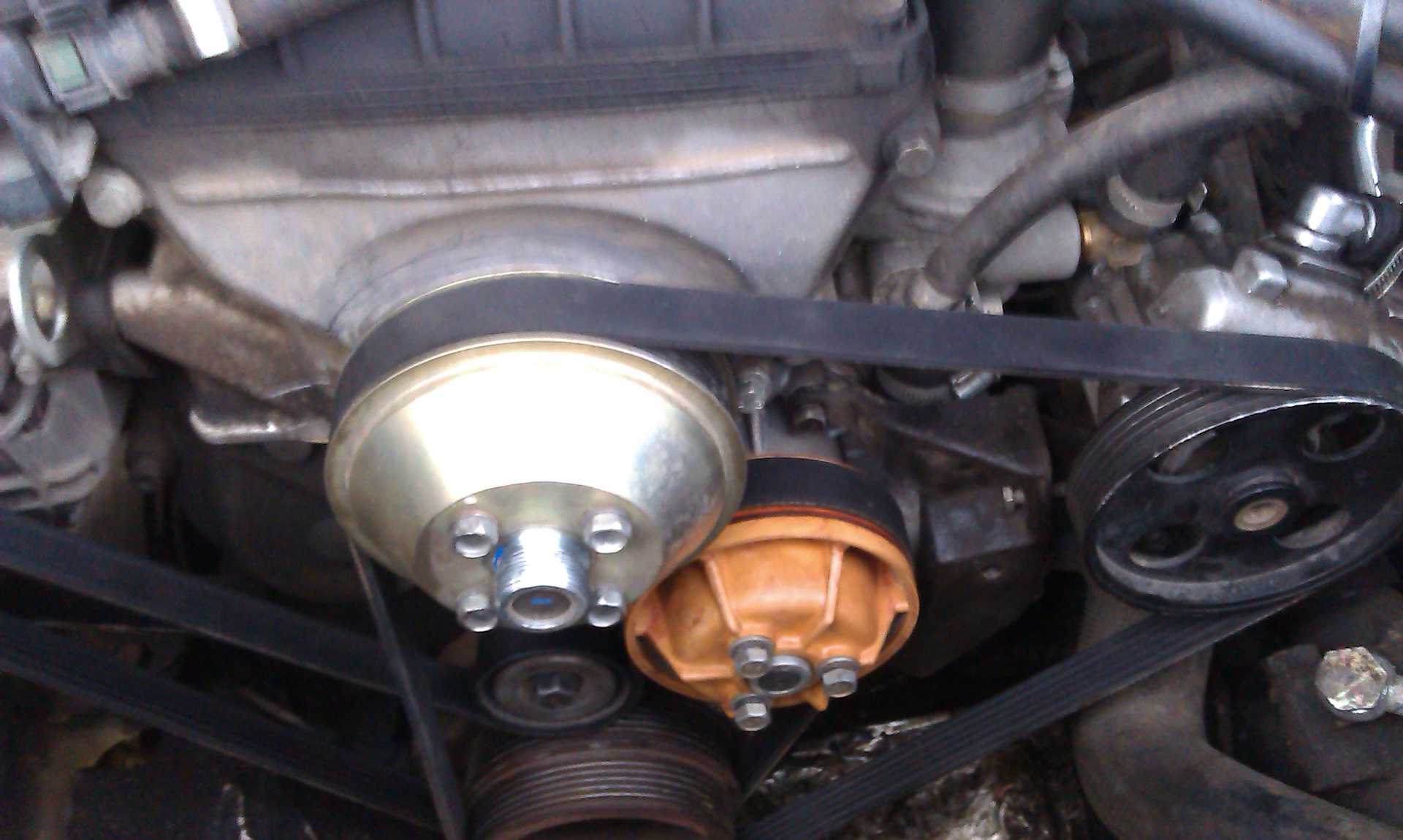

Я поставил два с половиной года назад муфту от BMW. Для этого пришлось заменить ступицу шкива на помпе. Саму эту ступицу взял на разборке, у нее внутренний диаметр чуть меньше нашего, пришлось протачивать. Крыльчатка девятилопастная. Работает все прекрасно, при +35 градусах в горах (2000 м) на затяжных и крутых подъемах температура доходила примерно до 90-95 градусов Октябрь 2003

Вот как выглядит вискомуфта от BMW с вентилятором 11 лопастей, требуется только снять ступицу вентилятора с водяной помпы и перерезать резьбу на 22х1.5 правую.

Используемые виды кранов

При выборе нового краника печки для УАЗ Буханки у многих автовладельцев возникает большое количество вопросов. Некоторые не хотят использовать такие же краны, как использовались ранее. Нынешние предлагаемые аналоги дешёвые, но и качество у них соответствующего уровня. Практика наглядно показывает, что якобы предназначенные для Буханок краники долго и надёжно не служат, быстро выходят из строя, плюс доставляют определённый дискомфорт в процессе эксплуатации. Потому на сцену вышли народные умельцы, которые придумали не совсем стандартный подход для решения насущной проблемы УАЗ Буханки, связанной именно с краном печки.

Вместо автомобильных кранов они используют сантехнические. То есть обычные прочные краны, которые продаются в магазинах сантехники. Причём работают они превосходно, служат долго, обладают более удобной ручкой для переключения, не так быстро закисают и не дают течь. Все эти качества применимы к сантехническому крану, если изначально выбрать качественное изделие, а также выполнить правильную установку. Если вас также привлекает этот вариант, для работы потребуется определённый набор комплектующих. Выбрав обычный автомобильный кран, подходящий Буханке, сама процедура установки особо не изменится. В магазине сантехники вам потребуется приобрести:

угол отвод с 1/2 на 1/2;
кран шарового типа 1/2 на 1/2;
штуцер 1/2 с гребёнкой для подключения шланга;
сама гребёнка должна подходить под шланг с диаметром 18 мм (лучше заранее сделать точные замеры);
переходник, который будет вворачиваться в блок, с 1/2 на 3/8;
шланг с диаметром 18 мм достаточно длины;
лента фумка для лучшей герметизации.

Изначально рекомендуется покупать кран, который имеет достаточно длинную ручку. Это позволит намного удобнее осуществлять переключение режимов с закрытого на открытый, и обратно. Покупайте качественные составляющие в проверенных магазинах, если планируете длительное время эксплуатировать новый краник на своей Буханке.

Признаки и причины поломки

Основная причина по которой помпа на УАЗ Патриот выходит из строя это износ подшипника ступицы шкива, в результате на него начинает попадать охлаждайка. Помимо этой причины могут быть и другие, например:

Целостность сальника нарушается. Довольно часто это случается из-за использования некачественных промывок;
Крыльчатка подвергается коррозии. Это связанно с некачественным тосолом или антифризом;
Через уплотнительную прокладку расположенную между блоком мотора и насосом начинается течь. Проблема решается заменой прокладки или промазкой герметиком.

Прежде чем помпа выйдет из строя появляется ряд признаков говорящих что имеются проблемы и устройство в скором времени может выйти из строя.

Признаки могут быть следующими:

Нужно визуально осмотреть насос, если сальник износился вокруг помпы будут иметься потеки;
Если потеков нет, заведите мотор и если будет доносится свист или срежет, или идут посторонние вибрации то скорей всего имеются проблемы с крыльчаткой или подшипником;
Начинает греться двигатель, даже в холодное время суток. На первый взгляд при осмотре может показаться что деталь исправна, но если разобрать ее то можно увидеть что лопасти сломались или их разъело и жидкость перестает качаться;
Антифриз изменил свой цвет;

Для того чтобы не пришлось менять весь узел целиком, желательно устранять неисправность на ранней стадии.

Назначение

Помпа обеспечивает непрерывную циркуляцию охлаждающей жидкости в системе автомобиля УАЗ Патриот. Помпа представляет собой насос с лопастями, при вращении которых обеспечивается непрерывное движение охлаждающей жидкости.

Если насос по какой-либо причине перестает функционировать, то температура в двигателе мгновенно поднимается, что приводит к закипанию силового агрегата. Каковы причины неисправности помпы двигателя ЗМЗ-409 на УАЗ Патриоте существуют, рассмотрим подробнее.

Неисправности

Основной причиной неисправности насоса является протечка в системе охлаждения. Это может повредиться уплотнитель, посредством чего происходит проникновение ОЖ к подшипнику помпы и выводит его из строя. Чтобы не допустить такой причины поломки, нужно периодически осуществлять проверочные мероприятия герметичности шлангов.

Старый и новый насос

Кроме того, возможны и следующие виды неисправностей помпы:

Возникновение течи через прокладку.
Нарушена целостность сальника.
Износ подшипников.
Коррозия крыльчатки (из-за некачественного тосола).

Выявить такого рода неисправности можно следующими способами:

Наличие посторонних шумов, издающихся из подкапотного пространства. Свидетельствует о неисправности подшипников.
Повышенная вибрация помпы.
Изменение цвета антифриза.

Любую неисправность правильнее устранять на раннем признаке, нежели после менять целый узел или систему охлаждения.

Разъело лопасти некачественной охлаждающей жидкостью

Замена

Замена помпы ЗМЗ-409 двигатель Евро-3 может потребоваться в двух случаях: когда необходимо произвести ремонт этого устройства или же его замену; при необходимости доступа к узлам двигателя ЗМЗ-409 внедорожника УАЗ Патриот.

Перед тем как приступить к замене, убедитесь в наличие следующего инструмента:

ключ на 12;
шестигранник на 6;
отвертки;
монтажная лопатка.

Замена водяного насоса ЗМЗ-409 двигатель Евро-3 осуществляется таким образом:

Автомобиль УАЗ Патриот устанавливается на ручной тормоз и сливается охлаждающая жидкость из системы.

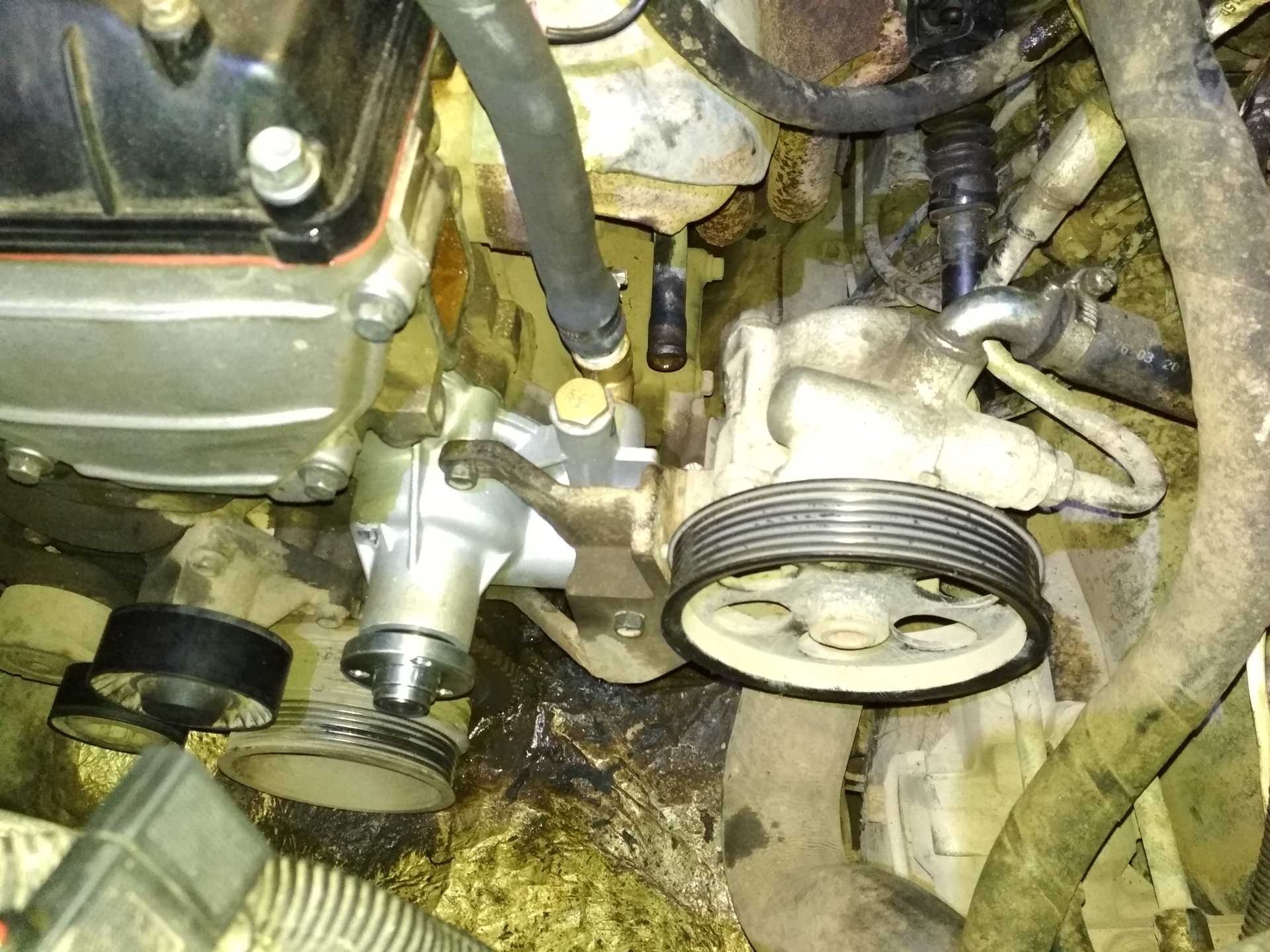

После снятия насоса ГУРа

Далее приступаем к проведению ремонтных работ. Если требуется замена изделия, то перед установкой новой помпы необходимо очистить уплотнительные места и обязательно установить новые прокладки.

Кроме того, во избежание течи жидкости, необходимо на прокладки нанести слой герметика. Монтаж новой помпы осуществляется в порядке обратном снятию. На этом замена ВН ЗМЗ-409 двигатель Евро-3 внедорожника УАЗ Патриот закончена.

Подводя итог, необходимо заметить, что помпа является обязательным устройством, которое должно быть в исправном состоянии. Поэтому периодически следует контролировать ее состояние. Удачных ремонтных работ!

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

Использование низкокачественного антифриза. Около 90%!насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
Коррозия. Опять же связано с низкосортным антифризом;
Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

на Калине;
ВАЗ 2110;
Лада Приора 16 клапанов;
ВАЗ 2114;
Лада Приора 8 клапанов;
ВАЗ 2115;
Деу Ланос;
Нива Шевроле;
Деу Нексия;
Лада Гранта;
Рено Логан;
Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Причины поломки помпы и первые признаки

Причины повреждения водяного насоса:

Разрушение резинового сальника из-за естественного износа или попадания в систему охлаждения посторонних примесей.
Кавитационный износ лопаток ротора, происходящий под воздействием пузырьков газа, присутствующих в жидкости.
Нарушение герметичности уплотнительной прокладки, смонтированной между корпусом помпы и картером движка.
Люфт подшипника, возникающий из-за износа или в результате попадания антифриза через текущий сальник.

Поврежденный узел начинает пропускать жидкость, которая скапливается на корпусе или стекает по картеру двигателя на защиту поддона. Неисправный подшипник издает посторонние звуки, которые слышны на работающем моторе. При нарушении целостности ротора ухудшается циркуляция жидкости, что приводит к росту температуры силовой установки.

Как поменять помпу (водяной насос) на УАЗ Патриот

Помпа (водяной насос) является основным компонентом системы охлаждения любого ДВС (двигателя внутреннего сгорания) с водяным охлаждением, то есть там, где все время циркулирует какая-то жидкость, будь то антифриз, тосол или даже вода. Помпа выглядит как насос с крыльчаткой (лопастями), за счет которых создается движение жидкости по системе.

Иногда случается так, что насос по какой-то причине перестает нормально функционировать, в результате чего двигатель начинает греться и легко может заклинить, а это уже крупные расходы на ремонт, фактически — капремонт. Чтобы всего этого избежать, необходимо делать замену детали на новую раз в несколько тысяч км, как предписывает регламент, либо ездить до появления характерных признаков скорой поломки насоса.

Причины замены отопителя

Прежде чем приступать к снятию печки с УАЗ Буханка, следует разобраться, зачем именно проводятся такие манипуляции, и есть ли в них смысл. Некоторые автомобилисты и бывалые владельцы этого авто рекомендуют снимать и устанавливать новую печку даже в случае, когда старая штатная система работает нормально. И если требуется вынужденная замена, тогда подавно лучше демонтировать старое оборудование и установить более эффективную и современную систему. Всего специалисты выделяют несколько основных причин для замены отопителя:

Производительность. Штатная система демонстрирует производительность на уровне всего 4 кВт. Это достаточно мало для машины таких размеров и объёма внутреннего пространства. Обеспечить теплом водителя и переднего пассажира она может, а вот задние пассажиры могут испытывать дефицит обогрева;
Расход воздуха. Максимальный показатель по расходу воздуха в штатной системе составляет 150 м3. У НАМИ это значение выше в 3 раза, то есть равняется 450 м3 за час работы. А потому обогрев будет осуществляться быстрее и эффективнее;
Салонный фильтр. В штатном оборудовании, с завода устанавливаемом на Буханку, фильтра очистки салонного воздуха попросту нет. Это заставляет людей внутри авто дышать грязным неочищенным воздухом. У нового отопителя фильтр присутствует;
Шумность. Если сравнивать заводскую систему и новый отопитель салона и кузова, в пользу последнего также говорит низкий уровень шума в процессе работы. Это дополнительный плюс к комфорту;
Режим рециркуляции. Удовольствие, которое в заводском отопителе нет. За счёт рециркуляции салонного воздуха печка будет работать качественнее и со свежим воздухом.

Этих причин более чем достаточно, чтобы приступить к снятию старой печки со своего УАЗ Буханка и установить новое оборудование НАМИ.

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Посторонние шумы

В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.

После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Люфт шкива

Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.

Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.

Появление течи

Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.

Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.

Повышение температуры двигателя

Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.

Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.

В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.

Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

3151 – внедорожник;
3303 – грузовик полноприводный;
3741 – фургон цельнометаллический 4х4;
2206 – 8 – 11 местный микроавтобус;
3962 – санитарный и реанимационный автомобиль;
3909 – Фермер вагонного типа;
39094 – Фермер грузовик;
ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Система охлаждения и отопления Уаз Буханка с ЗМЗ-4091 Евро-3 и 4

Система охлаждения и отопления автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :

— Каналы для прохода охлаждающей жидкости в головке блока цилиндров .— Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров.— Радиатор системы охлаждения.— Водяной насос.— Вентилятор системы охлаждения.— Гидромуфту привода вентилятора системы охлаждения.— Расширительный бачок.— Двухклапанный термостат.— Датчик указателя температуры охлаждающей жидкости.— Датчик температуры охлаждающей жидкости блока управления двигателем.— Сливную пробку радиатора.— Сливной кран или пробку блока цилиндров.— Шланги подогрева дроссельного устройства.— Соединительные патрубки и шланги.

Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3.

Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-40911 Евро-4.

Система охлаждения автомобилей УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, согласно руководства по эксплуатации, должна быть круглогодично заправлена низкозамерзающей охлаждающей жидкостью ТОСОЛ-А40М или ОЖ-40 «Лена». При температуре окружающего воздуха ниже минус 40 градусов, в системе охлаждения должна применяться низкозамерзающая жидкость ТОСОЛ-A65М или ОЖ-65 «Лена».

Емкость системы охлаждения двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, включая систему отопления, составляет :

— Для автомобилей УАЗ-374195 и УАЗ-330395 : 12,7 литра.— Для автомобилей УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-220695 : 13,7 литра.— Для автомобилей УАЗ-330365 и УАЗ-390945 : 13,6 литра.

Рабочая температура охлаждающей жидкости в системе охлаждения должна находиться в пределах 80-105 градусов. Допускается кратковременная, не более пяти минут, работа двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4 при повышении температуры охлаждающей жидкости до 109 градусов. В случае загорания контрольной лампы перегрева охлаждающей жидкости надо немедленно установить и устранить причину перегрева.

Система отопления УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.

Жидкостная, совмещенная с системой охлаждения двигателя, система отопления автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :

— Радиатор отопителя кабины.— Радиатор отопителя салона, кроме автомобилей УАЗ-374195, УАЗ-330395, УАЗ-330365.— Дополнительный насос системы отопления.— Штуцер подачи охлаждающей жидкости в отопитель салона.— Кран включения отопителей с дистанционным управлением.— Сливной кран или пробка системы отопления.

Система отопления на автомобилях с двигателем ЗМЗ-4091 Евро-3 отличается от системы отопления автомобилей с двигателем ЗМЗ-40911 Евро-4 местом расположения дополнительного электрического насоса системы. В первом случае он включен в магистраль радиатора отопителя кабины, а во втором — в магистраль радиатора отопителя салона.

Для нормальной работы отопителей кабины и салона, температура охлаждающей жидкости в системе охлаждения двигателя должна быть не менее 80 градусов. Для включения обоих отопителей в работу, необходимо дистанционной из кабины или вручную открыть кран включения отопителей и в случае надобности включить дополнительный насос системы отопления.

Для повышения интенсивности обогрева кабины и салона оба отопителя оснащены электродвигателями МЭ236 мощностью 25 Ватт с лопастным вентилятором. Их включение и выключение производится отдельными выключателями на панели приборов. Силу внешнего потока воздуха, проходящего через радиатор отопителя кабины, может регулироваться изменением положения крышки вентиляционного лючка передка.

При низких температурах воздуха можно установить на автомобиль утеплитель, который крепится на облицовке радиатора с помощью винтов. В этом случае можно будет регулировать температуру жидкости в системе охлаждения и отопления двигателя путем закрытия или открытия клапана утеплителя.

Что лучше, менять помпу или ремонтировать

Обратите внимание, если внешние признаки неполадок водяного насоса отсутствуют, но помпа при этом давно не менялась или использовалась некачественная ОЖ, тогда необходим осмотр устройства изнутри. Дело в том, что лопасти насоса могут быть выполнены из металла. В результате на лопастях образуется коррозия

Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке

В результате на лопастях образуется коррозия. Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке.

Что касается ремонта помпы, осуществлять данную процедуру можно, но крайне нецелесообразно по причине доступной стоимости данного узла для большинства автомобилей отечественного и иностранного производства. Также не рекомендуется ремонтировать насос системы охлаждения на машинах, где он приводится в действие ремнем ГРМ, так как отремонтированная деталь может оказаться менее надежной по сравнению с новой помпой.

После всех проверок, ремонта или приобретения новой помпы нужно установить насос обратно. Особой аккуратности потребует установка прокладки, а также затяжка крепежных болтов. Для большей надежности и страховки от течей некоторые мастера используют герметики. Отметим, что такой способ не всегда подходит, так как наличие герметика не позволит в дальнейшем ослабить крепление помпы для монтажа ремня ГРМ на некоторых автомобилях при его замене без замены помпы.

Также нужно соблюдать рекомендуемый момент затяжки крепежных болтов помпы. Это необходимо для того, чтобы не повредить резьбу и не передавить прокладку. Завершением всех работ считается заливка антифриза. Если использовался герметик, тогда нужно выдержать до заправки ОЖ в систему пару часов, чтобы герметик успел высохнуть. Далее из системы охлаждения удаляются воздушные пробки, жидкость доливается по уровню. Через некоторое время после запуска и прогрева ДВС до рабочих температур следует осмотреть посадочное место помпы на предмет возможных течей.

Как он работает

Конструктивно краники отопителей являются достаточно простыми устройствами на любых автомобилях, а не только на Буханке. Элемент подключается к радиатору печного оборудования с помощью болтовых соединений. Специальные рычаги и тросики отвечают за управление, которое выводится на приборную панель. Перемещение рычажка позволяет открыть или закрыть кран, тем самым перекрыв или открыв поток жидкости охлаждения. Зимой его логично открывать, поскольку так начинает функционировать печка и в салоне становится тепло. Но летом держать кран открытым совершенно нецелесообразно, поскольку в жаркую погоду рабочий отопитель никому не нужен. Шлангами кран связывается с системой охлаждения буханочного двигателя. Именно по ним проходит жидкость охлаждения. Если кран открыт, ОЖ начинает проходить через печной радиатор и нагревать его. Это позволяет получать необходимое тепло для салона.

ЗМЗ-406.Замена насоса охлаждающей жидкости

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем радиатор (см. Снятие радиатора двигателя).

Ключом «на 12» отворачиваем три болта крепления шкива насоса, при необходимости удерживая его от проворачивания монтажной лопаткой.

Снимаем шкив и отражатель шкива.

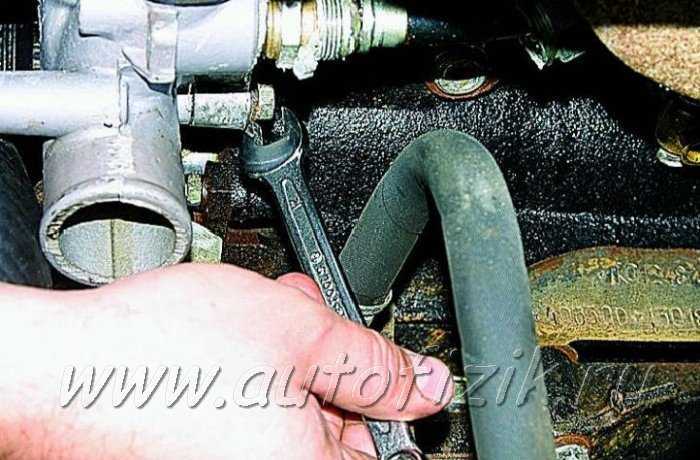

Ключом «на 27» отворачиваем штуцер подводящей трубки отопителя.

Отверткой ослабляем хомуты…

…подводящих шлангов и снимаем нижний шланг с патрубка насоса.

Шестигранным ключом «на 6» со стороны шкива отворачиваем четыре винта крепления корпуса насоса охлаждающей жидкости.

Ключом «на 12» отворачиваем дополнительный болт крепления насоса.

..и снимаем насос.

Между насосом и блоком цилиндров установлена уплотнительная прокладка.

Ключом «на 24» выворачиваем из корпуса прежнего насоса штуцер и заворачиваем его в новый насос, предварительно нанеся на резьбу герметик.

Двигатель УАЗ 421

Двигатель УМЗ-421 производится с 1996 года, устанавливается на ульяновских моделях:

31514/31519;
«Симбир»;
«Барс»;
«Хантер».

Вместо сальниковой набивки в качестве заднего уплотнения коленвала на этом моторе применяется резиновый сальник. Этот мотор имеет следующие характеристики:

объем – 2890 см³;
мощность – 98 л. с.;
диаметр поршней – 100 мм;
степень сжатия (компрессия в цилиндрах) – 8,2;
ход поршня – 92 мм;
тип применяемого топлива – бензин Аи-92.

Также есть версия ДВС, рассчитанная на бензиновое топливо А-76, мощность такого силового агрегата – 91 л. с. (соответственно, степень сжатия – 7,0). Моторы УМЗ-421 комплектуются карбюраторами типа К-151Е.

Как выбрать необходимые инструменты для замены помпы на УАЗ Буханка 409

Замена помпы на УАЗ Буханка 409 может потребовать использования различных инструментов

Важно выбрать правильные инструменты, чтобы осуществить замену безопасно и эффективно. Вот список необходимых инструментов:

Гаечный ключ или рожковый ключ: необходим для откручивания и закручивания гаек на помпе.
Ключ для ремня ГРМ: требуется для оттягивания ремня ГРМ перед удалением помпы.
Рабочие перчатки: обеспечивают защиту рук от грязи и возможной травмы.
Набор отверток: может понадобиться для откручивания и закручивания винтов и крепежных элементов.
Набор прокладок: если заменяется уплотнительная прокладка помпы, понадобятся новые прокладки для герметичности соединения.
Лейка и контейнер: необходимы для сбора и отвода охлаждающей жидкости при снятии помпы.

Не забудьте, что для успешной замены помпы на УАЗ Буханка 409 может потребоваться специализированный инструмент в зависимости от конкретной ситуации. Убедитесь, что у вас есть правильные инструменты перед началом работ.

Подведем итоги

Подводя итог всему выше написанному, отметим, что насос в рассматриваемой нами системе авто UAZ Patriot – это обязательное устройство, которое всегда должно быть исправно. Следовательно, каждый владелец такой машины должен периодически проверять целостность механизма и контролировать состояние помпы.

Для нормального функционирования двигателя в конструкции UAZ Patriota установлена система охлаждения, благодаря которой поддерживается необходимая температура силового агрегата. Если система охлаждения перестает работать то двигатель может выйти из строя. Одну из важных функций в этой системе играет помпа или насос. Благодаря этому устройству охлаждающая жидкость движется по системе.
