Замена ремня грм на 8-ми клапанной дэу нексия: метки, гнет ли клапана, сроки

Что указывает на растянутый ремень

Если возникнет необходимость в замене приводного ремня генератора на южнокорейском автомобиле Daewoo Nexia, не обязательно обращаться в сервисный центр. Это не сложная задача, а потому многие справляются с ней своими руками.

В случае с Nexia предусмотрено 2 приводных ремня. Один располагается на генерирующем устройстве, а также устанавливается на насос гидроусилителя. Второй же ремень отвечает за компрессор кондиционера.

Если опираться на инструкцию, то оба ремня на Daewoo Nexia необходимо менять с интервалом в 60 тысяч километров пробега. Но случается так, что ремень изнашивается раньше, либо просто требует подтяжки спустя 50-60% отведённого ему времени. То есть состояние и натяжение ремня нужно проверять периодически. Это позволит избежать более серьёзных проблем.

Что же касается признаков растянутого ремня, то их несколько:

при движении из-под капота раздаётся визг или свист;
при полной зарядке аккумулятора индикатор всё равно остаётся на низком уровне;
заметно провисание ремня;
имеются механические дефекты в виде отслоений, трещин или задиров.

Если речь идёт о механических повреждениях, то тут всё понятно. Без замены не обойтись. Но когда ремень провис или свистит, ещё не всё потеряно. Есть шанс, что проблема решится путём подтяжки.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Нексия не стал исключением. Оригинальная ремень ГРМ для Daewoo Nexia имеет каталожный номер — 96183351. Средняя стоимость на автомобильных рынках составляет около 1500 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 96350550, стоимостью — 2200 рублей. Направляющий ролик ремня ГРМ — 96350526, с ценником — 1300 рублей. Итого запчасти для замены в оригинале составляют — 5000 рублей.

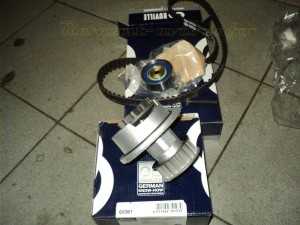

Комплект ГРМ для замены.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ

Наименование производителя	Артикул	Цена
Contitech	CT887	500
Goodyear	G1203H	600
Grand prix	JH8014	600
Flennor	4308V	600
Gates	5419XS	800
Dayco	94241	900
Bosch	1 987 949 403	900
Febi	23455	1000
Finwhale	BD127×25	1000

Натяжной ролик ремня ГРМ

Наименование производителя	Артикул	Цена
UkorAuto	UDW9L50758	700
Koreastar	KBED-005	900
Profit	1014-0213	1000
Japan Cars	E40001OEM	1000
Febest	1087-001	1000
Torque	KR5005	1000
Mando	EBT20004K	1000
Fenox	R12105	1500
Dayco	ATB2220	1500
Nipparts	J1140900	1500

Направляющий ролик ремня ГРМ

Наименование производителя	Артикул	Цена
Dexwal	03-204	400
GMB	GT80750	500
Koreastar	KBED-003	500
Profit	1014-0194	500
Toko	T6402007 FKG	600
Torque	KR5004	600
Stellox	03-40098-SX	600
Flennor	FU79999	700
Optimal	0-N971	800
Ina	532 0194 20	800
Mapco	23552	800
Febi	15594	800

Замена ремня своими силами

Замена ремешка ГРМ – это довольно ответственная процедура, которую, впрочем, сможет провести любой хоть немного подготовленный автолюбитель. Конечно, вы можете поручить это дело профессионалам, они все сделают качественно, но где же тогда вы будете набираться необходимого опыта…

Итак, если вы все же решили, что будете менять ремень сами, тогда сначала подготовьте все необходимое. Во-первых, вам понадобится стандартный набор ключей:

ключи торцевые и накидные;
отвертки с разными типами наконечников;
роликовый ключ;
шестигранный ключ;
монтировка;
домкрат.

Конечно же, кроме этого придется приготовить и новый набор расходных материалов, в который, кроме, собственно, ремня, должен входить комплект роликов и сальники. Не экономьте на ремне. Покупайте только качественные расходные материалы. Специалисты рекомендуют ремни следующих марок:

Bosch;
Dongil;
Cates.

А если вы сэкономите на покупке ремня, то приготовьтесь к тому, что его очень скоро опять придется менять, так как дешевые изделия быстрее выходят из строя. А теперь непосредственно о процедуре замены ремня.

Чтобы доступ к ремню был облегчен, нужно демонтировать воздушный патрубок. Кожух фильтра тоже снимаем.
Сейчас нам надо снять шкив ГУР. Для этого ослабляем 12 винтов. После этого изделие демонтируется. Силовой агрегат при этом следует отвести немного в сторону.
Отворачиваем необходимые болты и снимаем кожух ГРМ.
Теперь переходим к нижней части двигательной системы. Снимаем правое колесо, предварительно приподняв автомобиль при помощи домкрата. Чтобы произведение работ было безопасным, под автомобиль следует подложить опору из кирпичей.
Снимаем пластик, закрывающий силовой агрегат. Если есть кондиционер, то его ремешок тоже придется снять.
Теперь снимаем шкив коленвала. Для этого нам будет нужен помощник. Ему следует на 4 скорости полностью выдавить тормоз. Коленвал при этом фиксируется, а крепящий шкив винт выворачивается при помощи воротка.
Ставим поршень первого цилиндра в режим мертвой точки. После этого уже можно приступать к снятию ремня. Метка, расположенная на кожухе, должна находиться напротив выреза на коленвале. Если стрелка будет направлена немного в сторону по часовой, то это нормально.
После этого уже можно снимать нижнюю часть кожуха, закрывающего механизм ГРМ.

9. Выкручиваем фиксатор насоса ГУР. Для этого используем ключ на 12.
10. Теперь придется отвернуть еще 2 винта для того, чтобы снять натяжной ролик.
11. Теперь снимаем ремешок ГРМ.

Ремень снят. Теперь готовим новый расходник и устанавливаем его.

1. Процесс установки будет нами осуществляться от обратного. Не забывайте следить за тем, чтобы на помпе охладительной системы не было люфта. Из системы охлаждения не должен утекать хладагент. Подшипники не должны шуметь. Если шум присутствует, подшипники следует заменить на новые.
2. Теперь проверяем правильность расположения меток на распредвалах и силовом агрегате. Если все нормально, начинаем натягивать новый ремень. Подтяжку его следует производить путем поворота помпы. Для этого используют специальное приспособление. В случае его отсутствия следует ориентироваться по меткам, хотя это намного сложнее. Для этого берем ключ на 17 и ослабляем винт крепления распредвала. Совсем его выворачивать не нужно. После установки ремня шкив возвращаем на свое место.
3. Теперь коленвал прокручиваем вправо 2 раза. Следим за тем, чтобы все метки совпали. Метка на натяжном ролике должна совпасть с выступом на площадке.
4. Включаем первую скорость, жмем на тормоз, тем самым фиксируя коленвал от проворачивания.
5. При необходимости система охлаждения дополняется жидкостью.
6. Натягивание ремня осуществляется при помощи натяжного ролика. Помните, что здесь важна золотая середина – ремень не должен быть перетянут, провисание тоже не допускается.

Дэу Нексия (Daewoo Nexia) — Замена ремня генератора

Замена ремня ГРМ и помпы дэу нексия 8кл часть1

https://youtube.com/watch?v=hp34KMW6jNk

При усилии нажатия 10 кг прогиб ремня должен составлять мм.

Замену ремня вспомогательных агрегатов рекомендуется производить через каждые 50 км. Если ваша Нексия «пробежала» их,…

Так как я уже откатал 30 тыщ, и посмотрел на внешний вид этого ремня, было решено его заменить. Купил на рынке в Нефтеюганске руб.

Не допускайте попадания daewoo nexia замена ремня генератора ремень посторонних предметов — они могут вызвать его разрыв. Кстати очень долго думал как выкрутить шпильку которая с резинкой держат тот грязезащитный фартук — у меня толи оффицалы толи в сервисе уже оторвали эту шпильку — получается резонтатор к той шпильке уже не притягвается, а от самой шпильки видна только резинка — долго не понимал — по инструкции написано выкрути шпильку, а у меня там её нет!

Маркировка ремня привода генератора и насоса ГУР для автомобиля с клапанным двигателем 5РК — количество клиньев, — длина ремня, мм. На автомобиле с 8-клапанным двигателем данный ремень имеет маркировку 5РК длина мм.

При снятом ремне осмотрите шкивы, на которых он установлен. На их рабочих поверхностях не должно быть повреждений: Кроме того, шкивы не должны быть деформированы.

Ремонт генератора Daewoo Nexia 1,5 16v «Delco»

https://youtube.com/watch?v=wkM9SbiwpaQ

Поврежденные и изношенные шкивы замените. Не допускайте перетяжки ремня: Слабо натянутый ремень также изнашивается быстрее, кроме того, он может вибрировать, задевая за близлежащие детали, и даже соскочить со шкивов. Вообщем вышло все как никак хорошо.

Завожу, газую, ни свиста, ни чего. Но тут снова появляется этот злощастный свист, после того как ксюха побыла пол дня в боксе на работе. А он почему так сильно ослаб, что аж прогибался на 1.

Хотя в должно быть В общем подтянул его я, все гайки затянул на ура, собрал все на место, завожу…и не слышу ниодного свиста и шума. И так буду следить за изменениями. Всем спасибо большое за ваши советы! Сам производитель требует заменять приводные ремни раз в 60 тысяч километров.

Все инструкции с подробностями и фотографиями смотрим далее. Если вовремя не заменить ремень генератора, то на АКБ не будет поступать необходимое количество энергии для нормального функционирования.

Недозаряженный АКБ долго не протянет. И если не устранить причину разрядки аккумулятора, то его придется выбрасывать, либо утилизировать.

В любом случае лишние финансовые затраты, которые никому не нужны. Первый признак износа ремня Нексии, это характерный повизгивающий звук из под капота.

Если натяжка ремня результата не дает, значит ремень пора менять.

О двигателе

Первоначально на машину устанавливали двигатель G15MF, работающий на бензине. Система питания представляет собой распределённый впрыск топлива. Рабочий объём двигателя 1500 см 3, распредвал расположен в головке блока цилиндров, обеспечивает работу 8 клапанам механизма газораспределения. Привод механизма ГРМ осуществляется зубчатым ремнём. Мотор способен развить мощность 75 лошадок. К недостаткам относят плохую работу распределителя в системе зажигания.

В дальнейшем его заменили модификацией A15SMS, который при том же рабочем объёме развивает уже 80 лошадиных сил. Система питание имеет распределённый многоточечный впрыск, ненадёжный распределитель зажигания уже не используется. В головке установлены 8 клапанов, распредвал приводится в работу зубчатым ремнём. Такой вид привода нуждается в тщательном обслуживании и уходе. Специалисты рекомендуют при каждом проведении очередного технического обслуживания проверять состояние деталей механизма привода ГРМ.

Гнёт ли клапана

Такая проблема волнует всех владельцев автомобилей, привод механизма ГРМ которых, осуществляется посредством зубчатого ремня. Выход его из строя может привести к значительным поломкам деталей двигателя, что потребует значительных финансовых затрат. Конструкторы пытаются найти пути решения этой проблемы. Наиболее часто такой проблеме подвержены моторы, у которых четыре клапана на каждый цилиндр. Для двигателей G15MF, A15MS, опасности загибания клапанов, повреждения поршней, шатунов нет.

Процедура замены

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше. Кроме этого, в работе понадобятся:

Кроме этого, в работе понадобятся:

Автомобильный домкрат.
Подставка под кузов машины.
Противооткатные башмаки.
Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

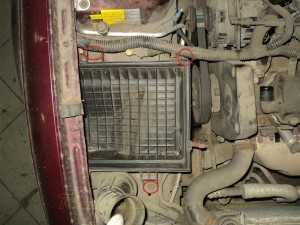

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

Снимают брызговик в арке правого переднего колеса.
Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.

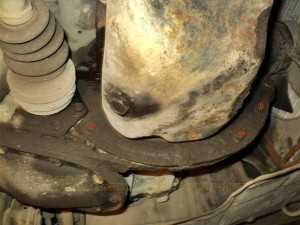

В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.
Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

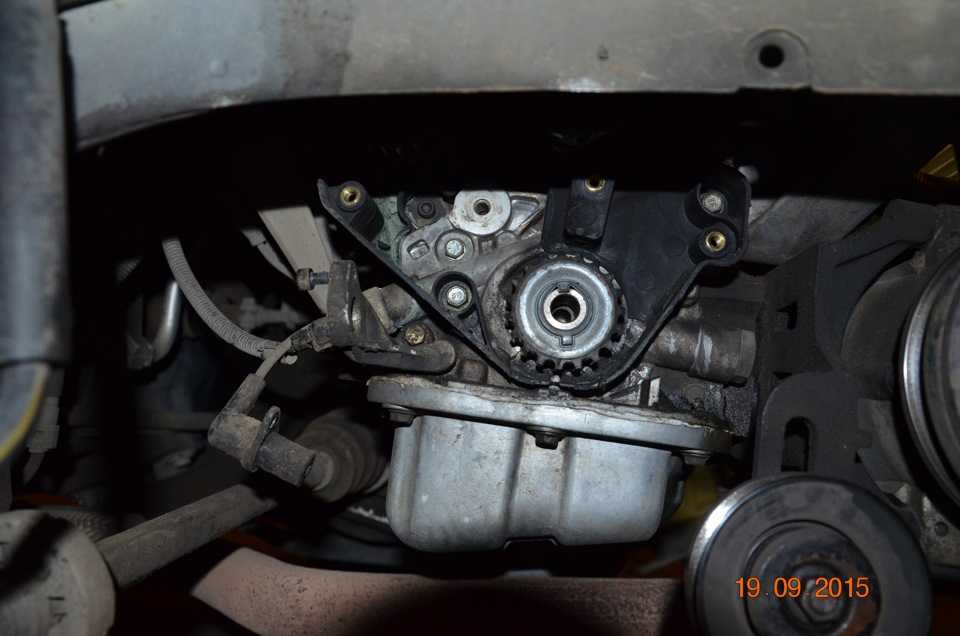

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

Снятие нижней крышки ГРМ

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

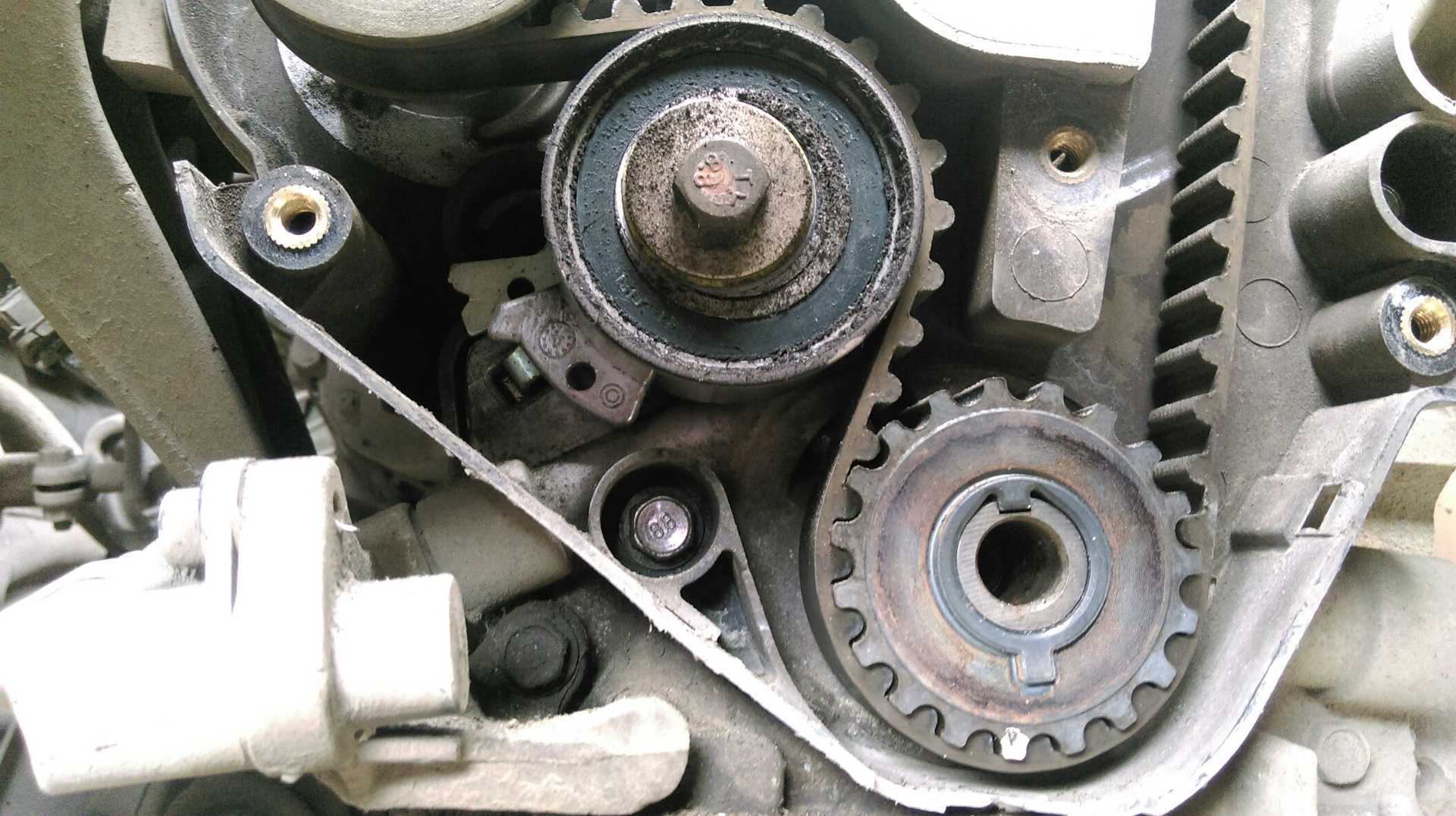

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.

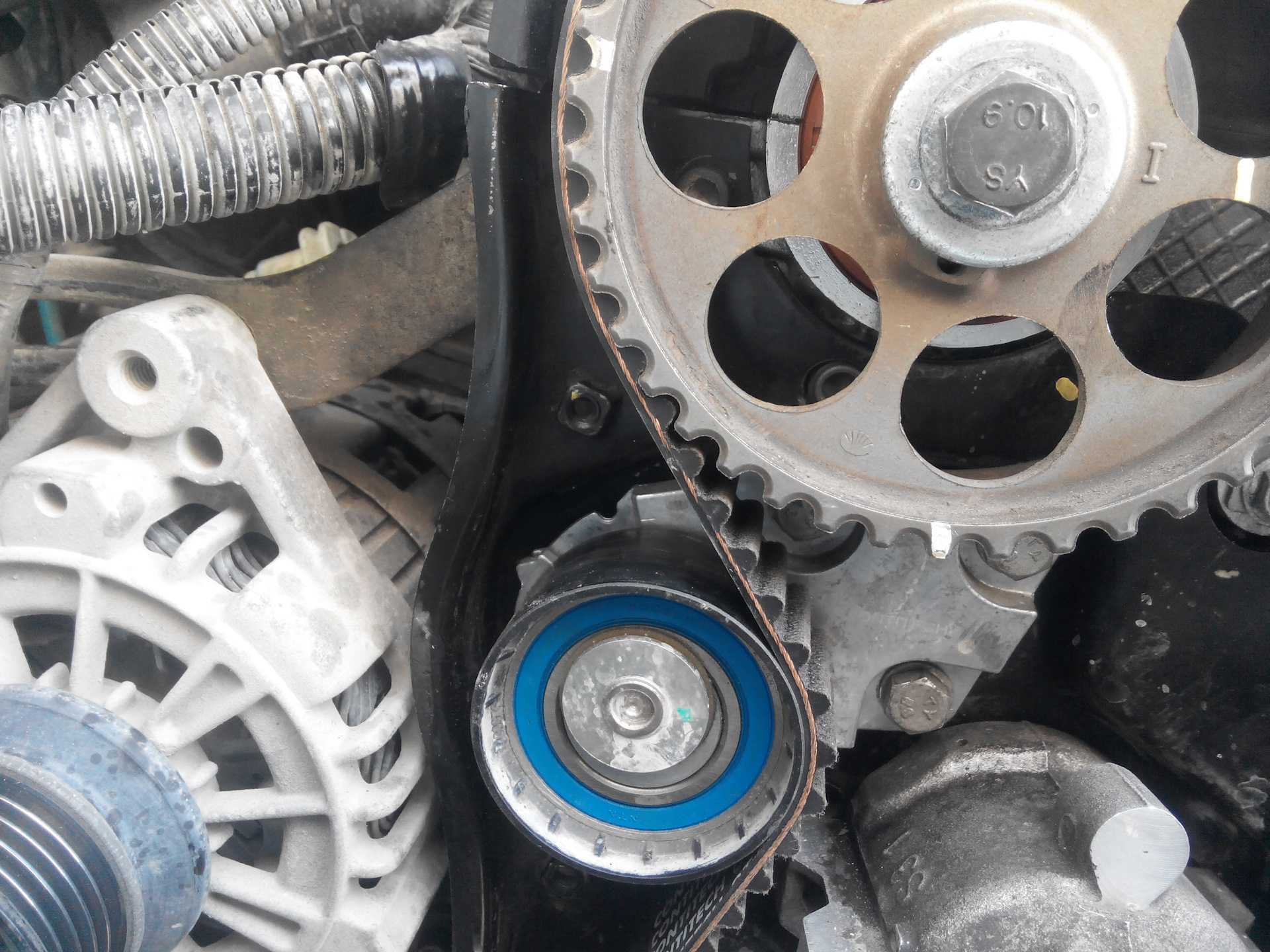

Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

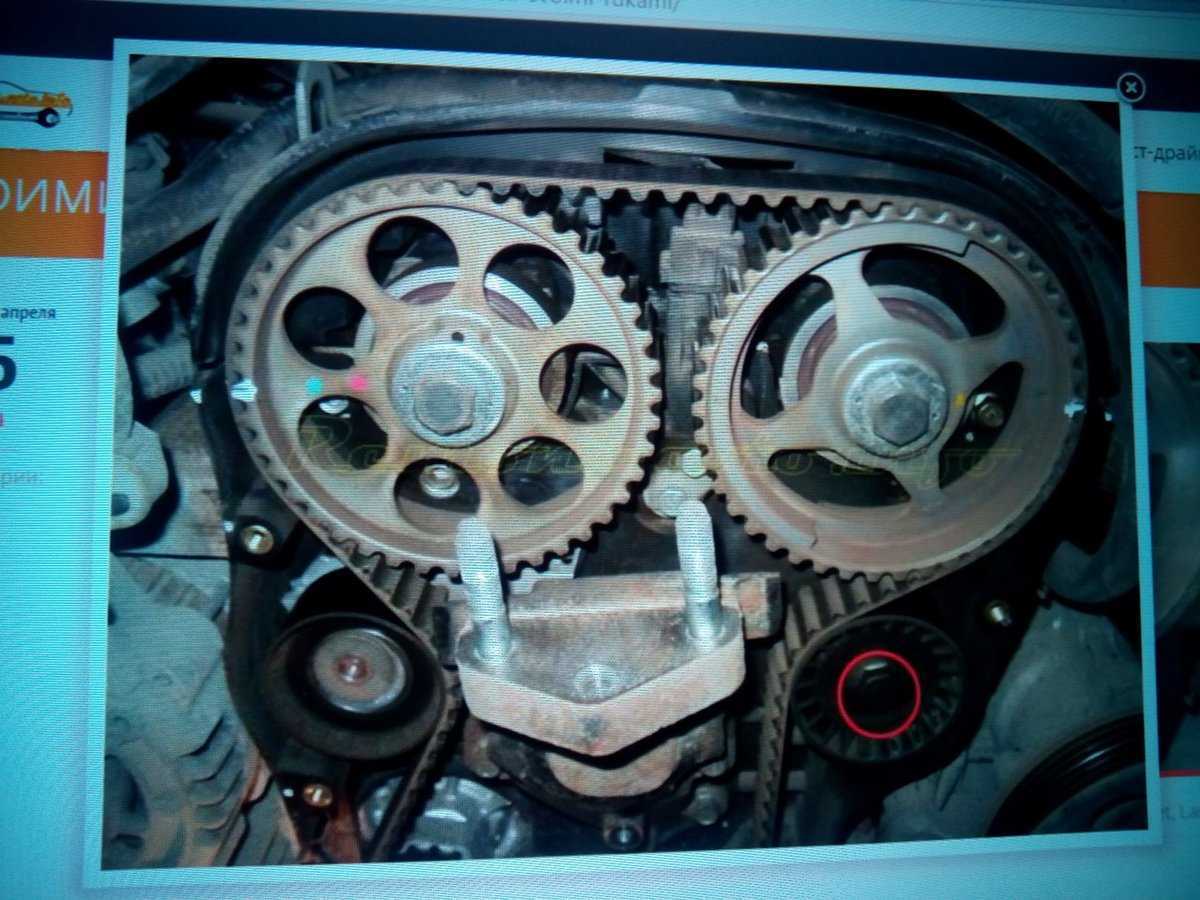

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

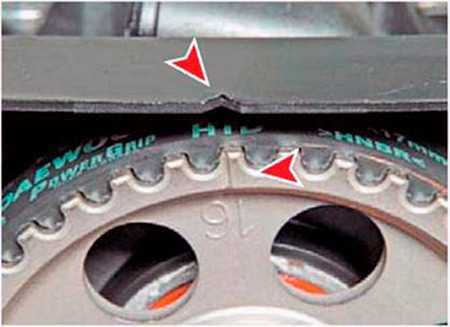

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

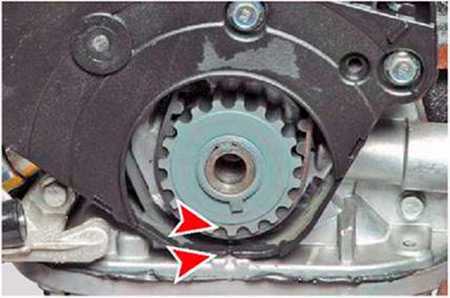

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

Замена приводных ремней Daewoo Nexia полная инструкция с фотографиями

Замена ремней Дэу Нексия не сложная процедура, которую легко осуществить собственными силами. Приводных ремней у Daewoo Nexia два. Один ремень отвечает за привод генератора и насоса гидроусилителя руля, второй отвечает за компрессор кондиционера. Ремень генератора на Нексии натягивается перемещением генератора, а вот для натяжения компрессора кондиционера придется натягивать специальный ролик. Сам производитель требует заменять приводные ремни раз в 60 тысяч километров. Все инструкции с подробностями и фотографиями смотрим далее.

Первый признак износа ремня Нексии, это характерный повизгивающий звук из под капота. Если натяжка ремня результата не дает, значит ремень пора менять. Так же ремень необходимо заменить при появлении отслоений, разлохмачивании и растрескивании резины. Для замены ремня генератора, который так же отвечает за вращение шкива насоса гидроусилителя проделываем следующие операции —

Проверяем натяжение ремня генератора (при нажатии пальцем руки на ремень между шкивами генератора и насоса гидроусилителя руля с усилием около 10 кг/с прогиб ремня должен составлять не более 10-15 мм).

Вставляем монтажную лопатку между корпусом генератора и приливом блока цилиндров под насос охлаждающей жидкости. Лопаткой отодвигаем генератор от блока цилиндров, натягивая ремень.

При замене ремня привода генератора и насоса гидроусилителя руля на Дэу Нексия, оборудованном системой кондиционирования воздуха, сначала необходимо будет снять ремень привода компрессора кондиционера.

Для замены ремня сдвигаем генератор к блоку цилиндров при ослабленных верхнем и нижнем креплениях генератора и снимаем ремень со шкивов генератора, коленчатого вала и насоса гидроусилителя руля.

Устанавливаем ремень в обратной последовательности.

Замена ремня кондиционера Daewoo Nexia проводится на яме или эстакаде, поскольку доступ к этой части привода вспомогательных агрегатов только снизу машины.

Снимаем правый грязезащитный щиток моторного отсека. Первым делом проверяем натяжение ремня привода компрессора кондиционера.

При нажатии пальцем руки на ремень между шкивами коленчатого вала и компрессора с усилием около 10 кг/с прогиб ремня должен составлять не более 5-8 мм.

После натяжения ремня затягиваем гайку крепления оси натяжного ролика.

Для замены ремня кондиционера Дэу Нексии ослабляем его натяжение, вращая регулировочный болт против часовой стрелки при отпущенной гайке крепления оси натяжного ролика.

Теперь легко снимаем ремень со шкивов.

Устанавливаем ремень и грязезащитный щиток моторного отсека в обратной последовательности.

Общие замечания

На этапе демонтажа ремня можно обойтись без поворота помпы: повернув отверткой подвижный щуп натяжного устройства по часовой стрелке до момента совмещения отверстий в планке и кронштейне, вставить подходящий предмет диаметром около 4 мм (штифт, винт…).
После смены возможно появление ошибки Р0800, указывающей на множественные пропуски зажигания. Вызвано небольшим смешением шкива коленвала с магнитным зубчатым диском относительно датчика положения коленчатого вала. Для устранения неисправности достаточно удалить ошибку с помощью диагностического оборудования.

На окончательном этапе необходимо заполнить систему ГУР жидкостью и прокачать узел.

Замена генератора

Бывает так, что генерирующее устройство перестаёт нормально работать, либо вовсе выходит из строя. Да, тут можно проверить состояние генератора, оценить его исправность, либо просто купить для Nexia новую запчасть.

Несмотря на то, что Daewoo Nexia является довольно старым и бюджетным автомобилем, стоимость генератора на эту машину солидная. Она составляет около 10 тысяч рублей. Это касается оригинального генератора, который производится компанией General Motors. Найти деталь можно по каталожному номеру 96252547. Либо же ищите аналоги. Но намного более дешёвые варианты вы вряд ли найдёте.

В случае с Daewoo Nexia не предусмотрена чрезмерно сложная схема для подключения генератора. Поэтому существенных проблем с тем, чтобы снять и заменить его, не возникнет.

Другой вопрос в том, что не каждый владелец Daewoo Nexia готов отдать 10 тысяч рублей. Поэтому зачастую автомобилист сначала предпочитает попробовать его восстановить путём ремонта.

Вне зависимости от того, решите вы менять или ремонтировать агрегат, сначала придётся снять генератор со своей Nexia с двигателем на 8 клапанов. А далее уже решите, заменить элемент, либо всё же старый ещё подлежит восстановлению. Зависит от конкретной ситуации.

Устранить неисправность генерирующего устройства можно двумя способами. Это замена и ремонт. Второй вариант подойдёт тем, кто неплохо разбирается в электрике и устройстве машин. Если же опыта и навыков нет, лучше сразу заменить генератор. Дело всё в том, что ремонт в автосервисе обойдётся примерно в ту же сумму, как и стоимость нового генератора. А если взять устройство с авторазборки, то и вовсе удастся прилично сэкономить.

Чтобы демонтировать генератор с Daewoo Nexia, потребуется сделать следующее:

отключить минусовую клемму от аккумуляторной батареи (полностью снимать АКБ не обязательно);
снять ремень вспомогательного оборудования (кондиционера, генератора и гидроусилителя);
открутить провод, который удерживается с помощью болтового соединения;
отключить второй провод, фиксирующийся защёлкой;
отвинтить пару болтов, которые крепят генератор в подкапотном пространстве;
с помощью головки на 14 открутить 3 болта, которые крепят кронштейн генератора;
вместе с кронштейном снять генератор через нижнюю часть подкапотного пространства.

Далее уже решайте сами. Можно даже не пытаться влезать в конструкцию устройства и просто его заменить. Только сначала убедитесь, что проблема именно со стороны генератора.

Если есть желание и возможность, тогда попробуйте отремонтировать агрегат. Для этого потребуется разобрать генератор на части и купить некоторые запчасти на замену для Daewoo Nexia.

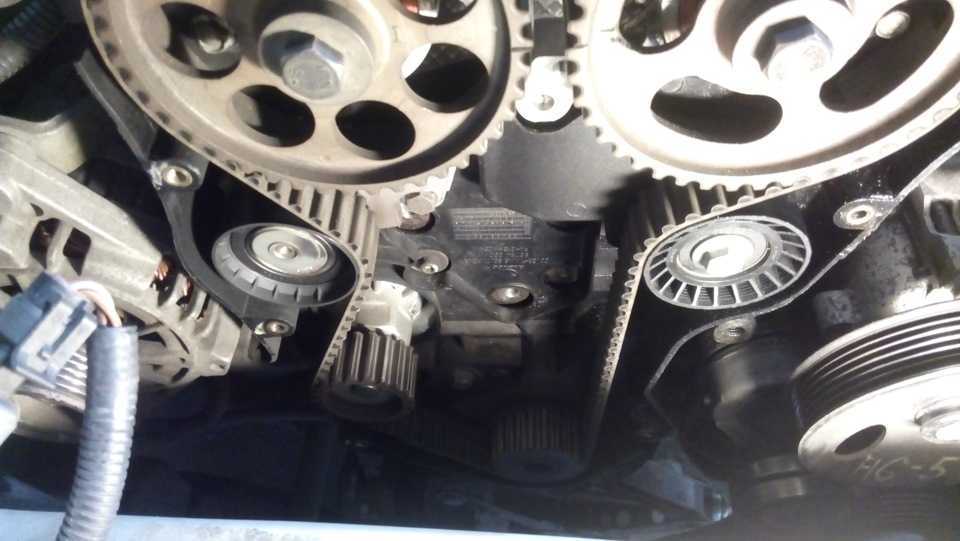

Инструкция по замене для 16 клапанного авто

Все работы по разборке/сборке лучше проводить на смотровой яме или эстакаде. Если таких условий создать невозможно, то можно воспользоваться домкратом, приподняв переднюю часть машины.

Необходимые инструменты

Ключ на «19».
Торцевая головка на «8».
Специальное приспособление для монтажа ремешка.
Нож.
Новый расходник.
Чистая ветошь.

Для Дэу Нексия нужно приобрести ремень кондера с кодом каталога 96486813, 96182007, размером 13х825 мм.

Оригинальный расходный материал для Нексия

Этапы

Начинаем работы с откручивания болтов на защите картера. Полностью защиту можно не снимать, достаточно открутить болты спереди. Этого проема хватит для проведения замены.
Открутив болты крепления с правой стороны защиты двигателя, нужно отодвинуть защиту ближе к колесу.
Ремешок кондиционера не используют повторно, поэтому его можно не снимать, а разрезать ножом.
Далее разбираем механизм натяжителя, проверяя детали на наличие дефектов.
Все дефектные детали необходимо заменить.
Далее монтируем натяжной ролик, надеваем тарельчатую шайбу. Гайку только наживляем, не закручивая до конца.
Перед установкой следует протереть чистой ветошью все поверхности, чтобы исключить проскальзывание устанавливаемого изделия.
Для удобства монтажа на шкив коленвала следует установить специальное устройство, благодаря которому изделие надевается на шкив коленвала. Сначала деталь надевается на шкив компрессора кондера. Затем пропускается под шкивом коленвала и устанавливается на приспособление для монтажа.
При этом коробку передач нужно установить в нейтральное положение.
Поворачивая шкив коленвала за крепежный болт по движению часовой стрелки, ремень нужно направить в ручеек шкива, пока он полностью не наденется. Как только это произойдет натяжение ремешка ослабнет.
Когда новый расходник будет надет и монтажное приспособление не будет уже зажато, его снимают.
Далее нужно провернуть на один оборот коленчатый вал и проверить, чтобы ремешок правильно лежал в ручьях шкивов.
Надев ремень привода кондера, с помощью регулировочного болта устанавливается необходимое натяжение. Проверить натяжение можно, нажав на верхнюю ветвь ремешка между компрессором кондиционера и коленчатым валом. Правильным будет натяжение, если при усилии в 10 кг, ремень прогнется на 5-8 мм.
Теперь можно окончательно затянуть гайку натяжителя.
Далее снятые детали устанавливаются в обратной последовательности.
На этом процедура заканчивается.

Установленный новый расходник кондиционера

Осталось завести 16 клапанную Дэу Нексия, чтобы проверить исправность работы кондиционера.

Замена ремня ГРМ и помпы Daewoo Nexia своими руками.

Замена ремня ГРМ и помпы на восьмиклапанном двигателе 1,5 SOHC, автомобилей Daewoo Nexia, (Деу Нексия), Daewoo Lanos, (Деу Ланос), Chevrolet Lanos, (Шевролет Ланос) своими руками.

На выше перечисленных автомобилях, рекомендуется менять ремень газораспределительного механизма (ГРМ), через каждые 50000 к.м. пробега. А водяной насос (помпу), как показывает практика, можно менять с каждой второй заменой ремня грм, то есть каждые 100000 к.м. пробега. Если же в первом случаи, с помпой все в порядке, нет следов подтека антифриза и при работе двигателя, не был слышен шум подшипника помпы.

1. Открываем капот, снимаем гофрированный воздушный патрубок, открутив четыре хомута. 2. Снимаем верхнюю часть корпуса воздушного фильтра, он крепится на четырёх защелках. 3. Откручиваем три самореза 10 мм, и снимаем сам корпус воздушного фильтра.

4. Устанавливаем домкрат, и поднимаем часть автомобиля в районе правого переднее колеса. Снимаем колесо. 5.Снимаем правый боковой защитный пыльник, он крепится, двумя гайками и двумя винтами 10мм. 6.Ключом 15 мм ослабляем гайку ролика натяжителя ремня кондиционера. А ключом 12 мм, откручиваем шток пока ролик не поднимется вверх для снятия ремня.

7. Пока ремень генератора еще на месте, срываем три болта шкива насоса гидроусилителя руля, удерживая шкив рукой. 8. Ослабляем верхний болт крепления генератора, сдвигаем генератор и снимаем ремень. Если генератор не сдвигается, то следует ослабить два нижних болта 12 мм крепления генератора.

9. Откручиваем четыре болта 10 мм и снимаем верхнюю защитную крышку ремня ГРМ. 10. Откручиваем болт 17мм шкива коленчатого вала, что бы его зафиксировать, понадобится снять защиту маховика, и на излом держать большой шлицевой отверткой.

11. Снимаем нижнюю часть крышки ремня ГРМ, она крепится тремя болтами 10 мм. 12. Для того, что бы снять ремень, нужно открутить два болта крепления насоса гидроусилителя руля, и максимально отодвинуть его.

13. Устанавливаем метки ремня ГРМ, их отчетливо видно на зубчатых шкивах. Показаны на фото. 14. Откручиваем ключом 13 мм болт крепления ролика, снимаем его и ремень.

15. Если вы меняете только один ремень и ролик, то новый ролик нужно сжать, и вставить в два отверстия на ролике, штифт или винтик подходящего диаметра. Для фиксации в сжатом состоянии. Одеваем ремень в последовательности — зубчатый шкив коленчатого вала, шкив распределительного вала, помпа, ролик.

Проверяем совпадения меток и выдергиваем штифт из ролика. Прокручиваем по часовой стрелке, шкив коленвала, на два,три оборота, и смотрим на совпадения зубцов на ролике. Если верхний зубец ролика находится по середине специальной прорези на внутренней части ролика, то все нормально. А если имеет большие отклонения, то понадобится дополнительная регулировка с помощью помпы.

16. Для замены помпы понадобится открутить шкив распределительного вала, его можно зафиксировать длинной головкой 10 мм, через отверстия. Откручиваем его ключом 17 мм. 17. Откручиваем два болта снизу, два болта сверху 10 мм и отодвигаем внутреннюю крышку ремня ГРМ.

18. Перед снятием помпы, лучше ее пометить, и новую поставить в том же положении для того, что бы при натяжке ремня, меньше ее вращать. 19. Не забываем поставить тару, для слива антифриза перед снятием помпы, откручиваем три шестигранных болта 5 мм, снимаем помпу.

Видео:замена помпы и ремня грм деу нексия 8клСкачать

20. После того, как весь антифриз сольется, тщательно чистим и протираем, насухо поверхность. На новую помпу устанавливаем новое уплотнительное кольцо, можно его смазать герметиком.

21. Устанавливаем помпу на место, но болты, до конца не затягиваем. Ставим крышку и шкив на место. Устанавливаем ремень с роликом, и начинаем вращать помпу, пока не совпадут зубцы на ролике.

Вращаем шкив коленчатого вала два, три оборота и проверяем правильность установки меток, если все верно, то окончательно затягиваем болты помпы. Собираем все остальное в обратной последовательности, и заливаем антифриз.

Номер не оригинального комплекта ремня ГРМ с роликом 5530270 фирмы Ruville. Номер не оригинальной помпы 65361 фирмы Ruville.

Генератор Матиз: о происхождении видов.

На Daewoo Matiz устанавливаются генераторы двух типов: Delphi (тип «А») и Mando (тип «В»).

Оба типа генераторов имеют одинаковые посадочные размеры и технические характеристики.

И только небу известно, чем руководствуются при установке определенного типа генератора на заводе – скорее всего наличием запаса тех или иных генераторов. Ни VIN номер, ни документация на автомобиль не даст Вам ответа на этот вопрос до внешнего осмотра.

В чем же принципиальное отличие этих типов? Во-первых, это ремень и соответственно шкив, которыми ротор генератора приводится во вращение. У генератора типа «А» (Delphi) ремень поликлиновой, его внутренняя поверхность состоит из трех продольных клиньев. Также подобный ремень называют ручейковым. Шкив генератора имеет, соответственно, три паза. Номер ремня по каталогу Дэу Матиз – 96568068.

Генератор Деу Матиз типа «В» (Mando) приводится во вращение клиновым зубчатым ремнем и имеет соответствующий шкив с единственным пазом. Ремень имеет поперечные зубцы (примерно как на полотне пилы) – поэтому отличить данный ремень даже на ощупь не представляет труда. Номер данного ремня по каталогу Дэу Матиз – 96565821.

Отличить данные ремни на автомобиле очень и очень просто – достаточно провести пальцами вдоль внутренней поверхности ремня. По отсутствию или наличию поперечных зубцов и можно узнать, какой именно ремень (и скорее всего генератор) установлен на Ваш Матиз.

Вторым принципиальным отличием в конструкции двух типов генератора является диодный мост

– элемент, который преобразует переменный ток в постоянный.

Как поменять ремень генератора

Теперь непосредственно к вопросу замены. Чтобы заменить ремень, сначала потребуется выполнить его снятие, а затем установить новый приводной элемент генерирующего устройства.

Если следовать инструкции, никаких серьёзных проблем возникнуть не должно.

Ремень генератора, который также отвечает и за работу насоса гидроусилителя руля, натягивается и меняется в такой последовательности:

Определите, насколько сильно натянут генераторный ремень. Чтобы сделать это, надавите пальцами на ремень, воздействуя на участок между шкивом генератора и шкивом насоса гидроусилителя. Примерно посередине. Усилие должно составлять около 10 кг/с. Натяжение будет считаться нормальным, если прогиб составит от 10 до 15 мм.
Возьмите ключ на 12. С его помощью нужно ослабить болт крепления генерирующего устройства к натяжной планке.
Возьмите накидной ключ того же размера. То есть на 12. С его помощью открутите гайку болта, которая удерживает генератор снизу. Сам болт фиксируется ключом на 12. В противном случае он просто будет проворачиваться.
Далее потребуется монтажная лопатка. Она вставляется между корпусом устройства и приливом блока цилиндров. Монтажную лопатку вставьте так, чтобы она располагалась непосредственно под насосом жидкости охлаждения. Теперь попробуйте натянуть ремень.
При наличии кондиционера в комплектации перед заменой ремня генератора и гидроусилителя придётся сначала снять ремень, отвечающий за привод компрессора кондиционера.
Для демонтажа генератор сдвигается в сторону блока цилиндров. Для этого нужно предварительно ослабить нижнее и верхнее крепление.
Далее ремень аккуратно поддевается и снимается с генераторных шкивов, коленчатого вала, а также насоса гидроусилителя.

Как видите, подтянуть даже несколько сложнее, нежели снять ремень. Но к процедурам следует подходить одинаково внимательно.

Последующая установка нового ремня генератора на автомобиль Daewoo Nexia выполняется в обратной последовательности.
