Как заменить ручку двери на газели

Снятие замка правой задней двери

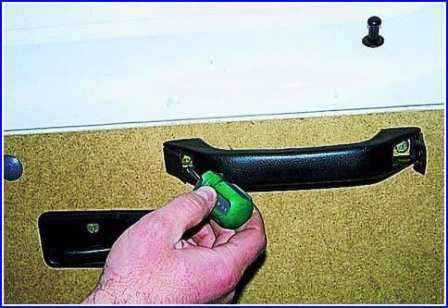

Отверткой поддеваем и открываем заглушки ручки двери

Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем.

Отверткой отворачиваем винт крепления розетки внутренней ручки.

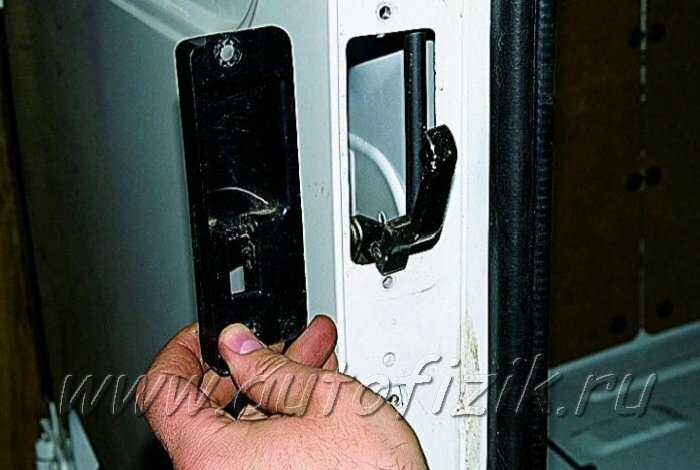

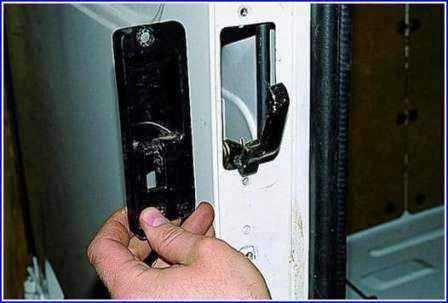

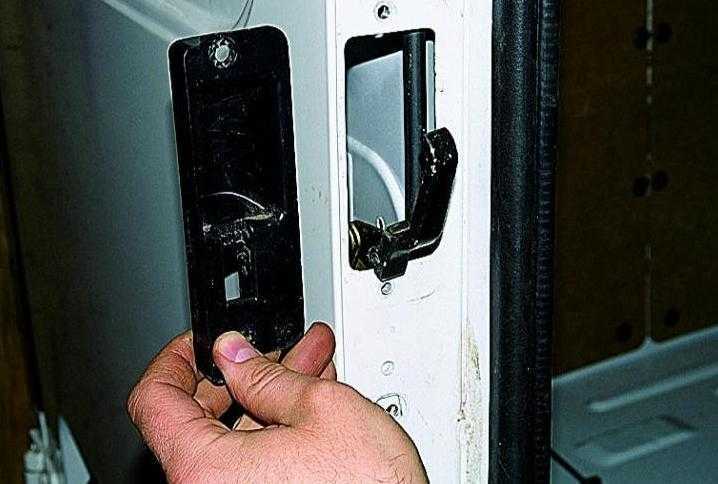

Снимаем розетку.

Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери.

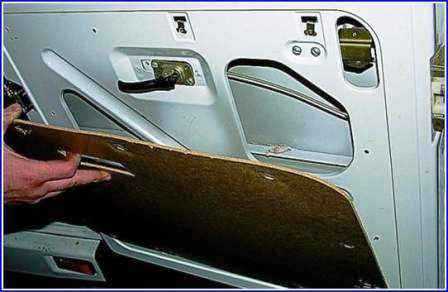

Снимаем обивку.

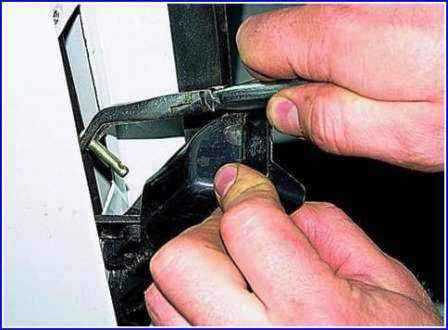

Отверткой отщелкиваем тягу выключателя замка от поводка выключателя.

Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой)

Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка

Вынимаем выключатель

Отверткой отщелкиваем тягу внутренней ручки.

Отверткой отворачиваем два винта

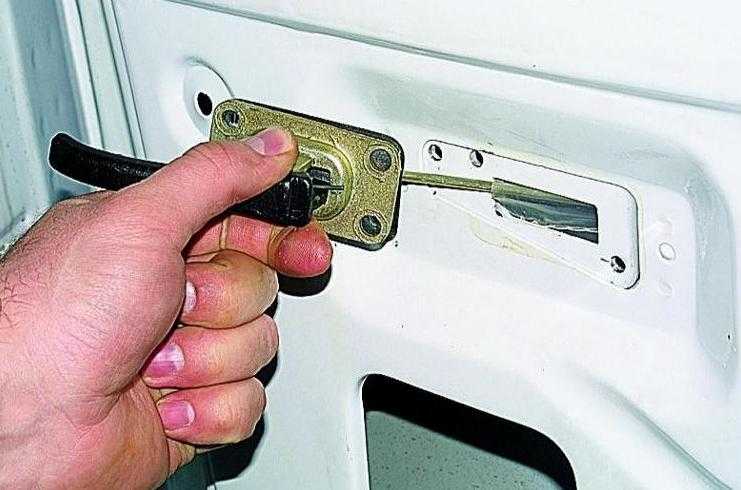

Снимаем внутреннюю ручку вместе с тягой.

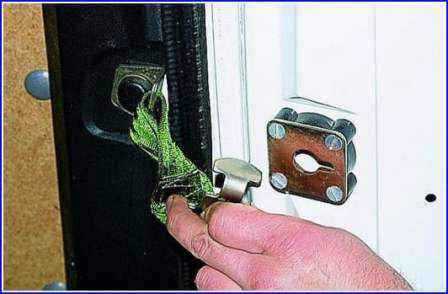

Рукой отворачиваем кнопку выключения замка.

Отверткой отворачиваем два винта крепления кронштейна рычага.

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка

Большой отверткой отворачиваем два винта крепления запорного механизма

Снимаем его.

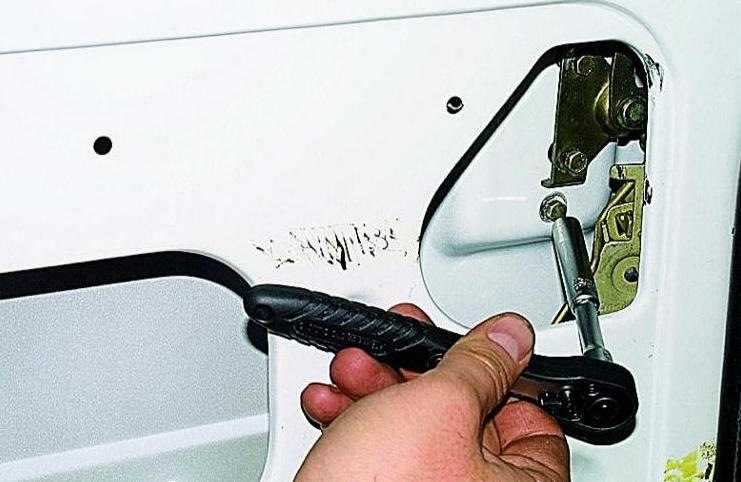

Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

Снимаем привод вместе с замком.

Головкой «на 8» отворачиваем два болта крепления наружной ручки

Снимаем наружную ручку.

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

Снимаем фиксатор

Ключом «на 8» отворачиваем два болта крепления

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие замка левой задней двери

Снимаем упор и обивку двери.

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора замка

Откручиваем нижний болт крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка

Отворачиваем два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки

Снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери.

Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора.

Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

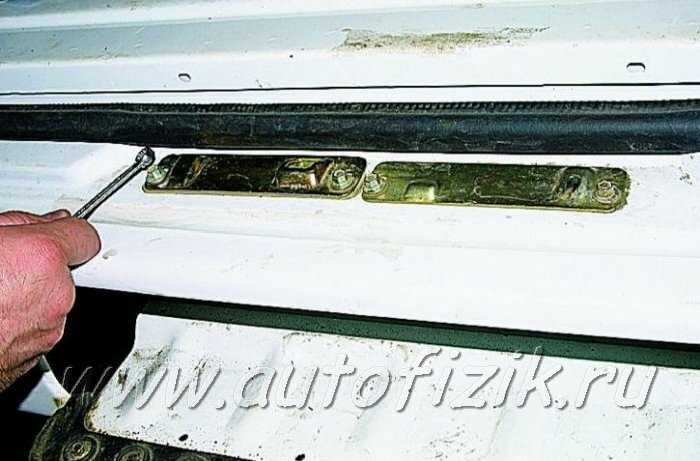

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей

Снимаем защелки

Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие задней двери

Работаем вдвоем.

Прикрыв дверь, поворачиваем и вынимаем ограничитель из кронштейна.

Отверткой отворачиваем четыре винта крепления кронштейна ограничителя к двери и снимаем кронштейн

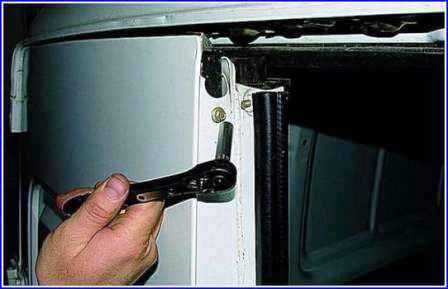

Головкой «на 12» отворачиваем болты крепления двери к петлям

Снимаем дверь

Устанавливаем дверь в обратной последовательности.

Важность ремонта сломанных ручек

Сломанные ручки в автомобиле могут показаться незначительной проблемой, однако их отсутствие или неработоспособность могут вызвать множество неудобств.

Во-первых, сломанные ручки делают открытие и закрытие дверей грузовика трудным и неудобным процессом. Водитель или пассажир должны будут применять дополнительные усилия для открытия двери или использовать другие методы, что может оказаться даже опасным в случае экстренной ситуации.

Кроме того, сломанные ручки могут стать причиной повреждения дверей или кузова грузовика. При неумелом или неквалифицированном попытке открыть дверь без помощи ручек, можно перекосить или поломать замок, что потребует дополнительных затрат на ремонт.

Также, неработоспособные ручки могут стать угодной мишенью для воров и злоумышленников. Плохо закрывающиеся или сломанные двери представляют угрозу безопасности автомобиля и его содержимого. Кража оставленных на сиденьях или в багажном отделении вещей может стать причиной больших материальных и моральных убытков.

Кроме того, ремонт сломанных ручек способствует сохранению внешнего вида грузовика. Сломанные ручки придают автомобилю запущенный и неряшливый вид

Ремонт ручек поможет привести в порядок двери и обеспечить ухоженный внешний вид автомобиля, что может быть важно при продаже или пользовании грузовика

Таким образом, ремонт сломанных ручек Газели крайне важен для обеспечения безопасности, удобства и предотвращения дальнейших проблем с автомобилем. В случае сломанных ручек рекомендуется обратиться к специалистам, чтобы квалифицированно и надежно исправить эту проблему. В итоге, ремонт ручек поможет сэкономить время, деньги и уберечь грузовик от повреждений и возможной угрозы безопасности.

Требуемые инструменты для замены ручки двери Газели

Перед тем как приступить к замене ручки двери Газели, необходимо подготовить несколько инструментов, которые помогут вам выполнить эту задачу:

• Отвертка — понадобится для снятия панели внутренней отделки двери и крепления установочной пластины новой ручки;
• Ключи — потребуются для откручивания гаек и болтов при демонтаже и монтаже ручки двери;
• Набор отверток — позволит подобрать нужный размер для откручивания и закручивания винтов и гаек;
• Плоскогубцы — могут потребоваться для извлечения клипс и других крепежных элементов;
• Кусачки — помогут обрезать или прижать провода и кабели во время монтажа;
• Зажимы — пригодятся для временной фиксации проводов или кабелей;
• Молоток — может понадобиться для прижимания клипс или ломания пластмассы в случае неправильного крепления;
• Нож — может быть необходим для отделки обивки двери;
• Нагревательный пистолет — пригодится для размягчения клея или уплотнителя;
• Отвертка с напильником — понадобится для вырезания отверстия под ручку;
• Шурупы и саморезы — используются для крепления установочной пластины новой ручки;

Обязательно убедитесь, что у вас есть все требуемые инструменты, чтобы не прерывать работу и выполнять замену ручки двери Газели без задержек.

Неисправности замков дверей

К началу Великой Отечественной войны, реконструированный завод представлял собой крупное предприятие автомобильной промышленности, которое специализировалось на выпуске: специальной проволоки, пружин, шайб, холоднокатаной ленты и автонормалей.

Во время Второй Мировой войны завод бесперебойно снабжал фронт боеприпасами. С года по год на заводе работало человек. В послевоенное время завод стал активно развиваться. В дальнейшем на механизм замка двери газель были реконструированы цеха и освоено новое производство, создано собственное станкостроение и автоматические линии, выстроен инженерный корпус и здание очистных сооружений. Организовано производство проката и пружин, а также стержневого крепежа. Создан важнейший отдел обеспечения качеством.

На сегодняшний день ОАО «Завод Красная Этна» представляет собой современное, динамично-развивающееся предприятие, специализирующееся на производстве крепежных изделий для автомобильной промышленности.

Продукция завода поставляется на крупнейшие предприятия России, стран СНГ и дальнего зарубежья. Номенклатура предприятия насчитывает более 2,5 тысячи видов крепёжных изделий, в том числе соответствующих стандарту DIN. В ассортименте представлен механизм замка двери газель перечень продукции завода: винты различных конструкций, пружины, стремянки, шайбы, гайки, шпильки, заклепки, штуцеры, оси, пробки и пластины, а также всевозможный крепёж к различным автомобилям.

Винт М6х1. Сабурово 94 шт.

Механизм замка двери ГАЗель с/о правый

Автомобильный завод Урал появился в результате перестройки производственного комплекса «УралАЗ». На сегодняшний день АЗ «УРАЛ» является основным звеном в структуре дивизиона «Грузовые автомобили» и занимает ведущие позиции на российском рынке полноприводных большегрузных автомобилей.

Основное назначение завода: Производство полноприводных грузовых автомобилей, дорожных грузовиков, вахтовых автобусов. На базе шасси «УРАЛ» работают более видов спецтехники: вахтовые автобусы, автоцистерны, подъемные краны, топливозаправщики, пожарные автомобили, разнообразные агрегаты для лесопромышленного и нефтегазового комплекса, горной промышленности и коммунального хозяйства.

Автомобильная техника УРАЛ используется, как государственными предприятиями, так и крупными частными компаниями. В нефтегазодобывающей отрасли востребованы: бортовые автомобили, трубовозы, седельные тягачи, топливозаправщики.

В начале х годов на шасси «УРАЛ» изготовили спецтехнику для газодобывающей отрасли: цементировочные агрегаты, агрегаты ремонта скважин, ремонтные мастерские и др. В году на Автомобильном заводе «УРАЛ» внедряют передовые технологии: — механизм замка двери газель новой производственной системы «lean production».

Так в году в серийное производство был запущен вахтовый автобус Урал и самосвал Урал А уже в году на заводе разработали вахтовый автобус на пневмоподвеске, которая обеспечит высокую плавность хода даже в условиях бездорожья.

Нижний Новгород. Ручка ГАЗ, двери внутренняя правая в сборе Н. Нефтекамск 1 шт. Новосибирск 5 шт. Сабурово 78 шт. Болт М6х1.

Вход для клиентов. Пароль не менее 6 символов. Заказать звонок. Ваше имя.

Почему ручки Газели могут сломаться

Ручки Газели могут сломаться по нескольким причинам. Вот самые распространенные из них:

1. Износ ручки. Постоянное использование ручки приводит к ее износу, что может вызвать ее поломку.
2. Механические повреждения. Неправильное использование ручки, удары или падения могут привести к ее повреждению и сломке.
3. Заморозки. Если ручка Газели подвергалась заморозкам, то при оттаивании может произойти разрушение материала и ослабление ее механизма.
4. Неисправности внутренних деталей. Ручка может сломаться из-за неисправностей связанных с механизмами открывания и закрывания двери Газели.

В любом случае, если ручка сломалась, необходимо принять меры к ее замене или починке, чтобы продолжить удобное использование Газели.

Как открыть задние двери Газели без ручки?

Возможность поломки ручки задних дверей Газели не всегда приятна. Однако, в случае такой неприятности, можно использовать несколько способов, чтобы все же открыть задние двери. Рассмотрим некоторые из них.

1. Использование плоской отвертки.

Вставьте плоскую отвертку или нож между краем задней двери и рамкой. Затем аккуратно пытайтесь поднять рычаг защелки, который находится внутри двери. Возможно, потребуется некоторое усилие, но таким образом можно открыть задние двери Газели в случае поломки ручки.

2. Использование провода или тросика.

Следующий способ — использование провода или тросика. Изготовьте петлю на одном конце провода или тросика, чтобы можно было легко его держать. Затем вставьте другой конец провода или тросика между краем задней двери и рамкой, направьте его к рычагу защелки внутри двери и попытайтесь поднять рычаг, чтобы открыть дверь.

3. Обратитесь к промышленным взломщикам.

Если у вас нет возможности открыть задние двери самостоятельно, то можно обратиться к специалистам, которые занимаются открытием дверей без нарушения целостности автомобиля. Обычно эти специалисты работают в автосервисах и имеют все необходимые инструменты и навыки, чтобы открыть двери Газели без ручки.

В любом случае, важно помнить о предосторожности и аккуратности при попытках открыть задние двери Газели без ручки. При невозможности самостоятельного открытия дверей рекомендуется обратиться к профессионалам для избежания повреждения автомобиля

Таблица: Способы открытия задних дверей Газели без ручки
Способ
Описание

Использование плоской отвертки
Вставить отвертку или нож между краем двери и рамкой и поднять рычаг защелки.

Использование провода или тросика
Вставить провод или тросик между краем двери и рамкой, направить его к рычагу защелки и поднять рычаг для открытия двери.

Обращение к специалистам
Обратиться к промышленным взломщикам, работающим в автосервисах, для открытия дверей без повреждения автомобиля.

Корректировка и настройка ручки при необходимости

После замены сломанной ручки открывания двери Газели может возникнуть необходимость в корректировке и настройке новой ручки. Это может потребоваться, если новая ручка трудно открывается или закрывается, не возвращает дверь в исходное положение или имеет другие проблемы с функциональностью.

Для корректировки и настройки ручки открывания двери Газели выполните следующие шаги:

1. Убедитесь, что ручка правильно установлена и крепится на двери. Проверьте, что все болты и винты надежно закреплены и не ослабли.
2. Проверьте, что механизмы внутри ручки не заедают и свободно работают. Если есть какие-либо повреждения или неисправности, замените соответствующие детали.
3. Убедитесь, что дверь открывается и закрывается плавно и без заеданий. Если ручка трудно поворачивается или необходимо прикладывать усилие для открытия или закрытия двери, можно воспользоваться смазкой для снижения трения и обеспечения плавного движения.
4. При необходимости, отрегулируйте положение ручки относительно замка таким образом, чтобы ручка была в удобной и эргономичной позиции для использования.
5. Проверьте, что ручка возвращает дверь в исходное положение после открывания. Если дверь не закрывается сама, возможно, потребуется настроить или заменить пружину, отвечающую за возвращение двери в закрытое положение.

После проведения корректировки и настройки ручки открывания двери Газели убедитесь, что она функционирует должным образом и не вызывает проблем при открывании и закрывании двери. Если проблемы сохраняются, рекомендуется обратиться к специалисту для более тщательного анализа и ремонта.

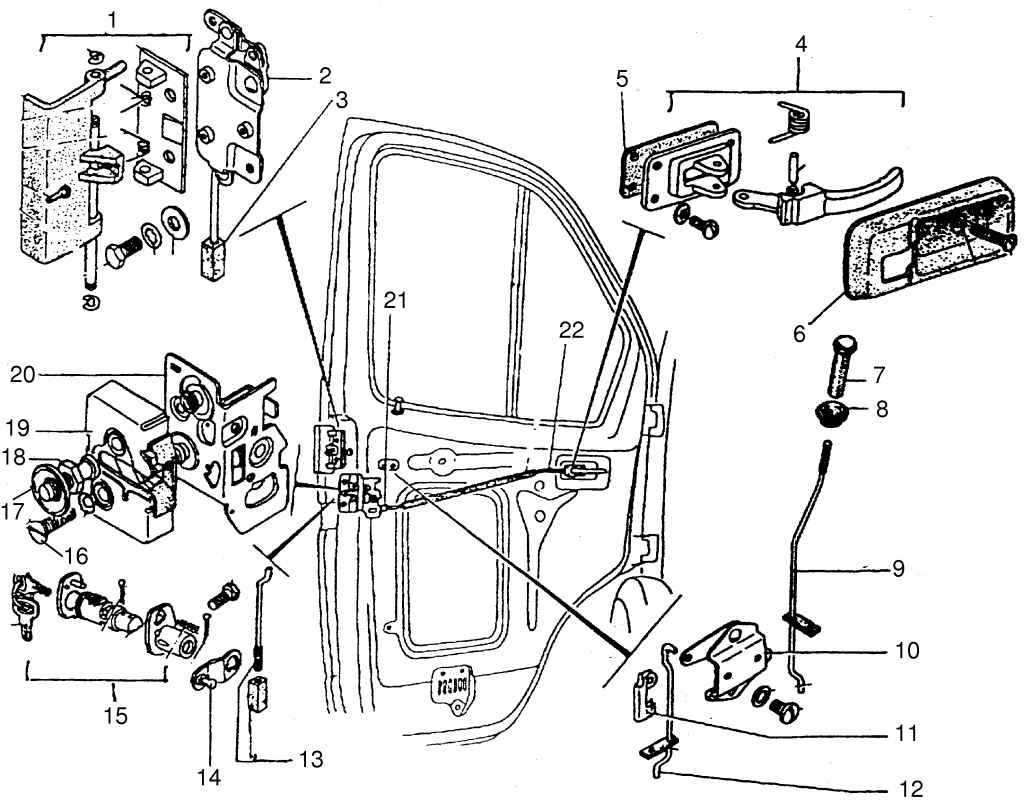

Устройство дверей и замков

Сдвижная дверь ГАЗели имеет такое устройство:

• Окна боковины.
• Обивка.
• Стекла.
• Кант проема.
• Внешняя и внутренняя ручка.
• Замок.

Устройство замка двери:

• Запорный механизм, который закрывает замок и фиксирует его.
• Рычажный механизм — для открывания замка снаружи по другому изнутри и его блокировке.
• Шины фиксатора, используя который удерживается система в аварийной ситуации.

Замок задней двери автоматического деяния. Он соответствует нормам безопасности. Запорный механизм состоит из:

• основания механизма;
• ротора с пальцем;
• кулачка с пальцем;
• возвратимых пружин;
• буфера;
• облицовки основания;
• распорных втулок.

Замки используются для того, чтобы избежать похищения предметов из салона автомобиля и несанкционированного доступа в транспортное средство.При дребезжании и провисании возможен такой ремонт:

Замок имеет в собственном составе внешний и внутренний приводы. Устройство замка и его приводов:

• Тяги.
• Зажимы.
• Привод замка стопора.
• Корпус стопора.
• Защелки стопора.
• Прокладки регулировочные.
• Кнопка выключения.
• Рычаг.
• Рычажный механизм.
• Запорный механизм.
• Розетка внешней ручки.
• Защелка.
• Наконечники.
• Ползун стопора.

Подробная инструкция по шагам, как снять старую ручку на ГАЗели

1. Подготовка к замене ручки

   Перед началом работ, убедитесь, что автомобиль находится на ровной поверхности и выключен. Распахните дверь, на которой необходимо заменить ручку, чтобы получить более удобный доступ к механизму крепления.

2. Отключение аккумулятора автомобиля

   Для безопасности рекомендуется отключить аккумулятор автомобиля перед началом работ. Находите аккумулятор и отсоедините от него отрицательный клеммный зажим.





















3. Демонтаж обшивки двери

   С помощью отвертки или специальных пластиковых клипс отделите пластиковую обшивку двери от каркаса, начиная с нижней части обшивки и перемещаясь вверх по периметру двери.

   Аккуратно спустите обшивку с окошками и переключателями, аккуратно отсоедините электрические разъемы от переключателей и проходных окошек.

4. Доступ к ручке

   После снятия обшивки двери, вы получите доступ к механизму крепления ручки. Внимательно проинспектируйте ее и насаживающие пластиковые клипсы, чтобы определить, как она прикреплена к двери и как их отсоединять.

5. Отсоединение ручки от механизма блокировки

   Выньте стеклоподъемник и снимите его находящуюся в одном блоке с ручкой.

   На механизме блокировки обнаружите контролирующие рычаги, систему соединения и крепление ручки. Отсоедините их от механизма, ослабив или сняв крепления и болты.

6. Снятие ручки с двери

   Аккуратно снимите ручку с двери, следя за тем, чтобы не повредить окраску. Убедитесь, что все крепления, болты и провода полностью отсоединены от ручки.

Следуя этим шагам, вы успешно снимете старую ручку с двери ГАЗели и будете готовы приступить к установке новой ручки. Помните, что при замене ручки следует быть аккуратным и осторожным, чтобы не повредить автомобиль или его компоненты.

Снятие замка левой задней двери

Снимаем упор и обивку двери (см. Снятие замка правой задней двери).
Снимаем верхний и нижний ограничители вертикального перемещения двери.
Головкой или ключом «на 8» отворачиваем верхний…

…и нижний болты крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка…

…и два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки…

…и снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем…

…и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери.

Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора.
Развернув, утапливаем нижний стопор внутрь двери..
…и вынимаем его вместе с тягой и приводом замка стопора.

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей.

Снимаем защелки.

Аналогично снимаем верхние защелки стопоров.
Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Дополнительные рекомендации

Помимо основной инструкции по замене ручки двери на ГАЗели, есть несколько дополнительных рекомендаций, которые помогут выполнить задачу легче и безопаснее:

1. Проверьте совместимость ручки с моделью ГАЗели: Перед покупкой новой ручки двери убедитесь, что она совместима с вашей моделью ГАЗели. Рекомендуется обратиться к специалистам или найти информацию в сервисной книжке автомобиля.
2. Соберите все необходимые инструменты: Прежде чем приступить к замене ручки, убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, ключи, пассатижи и другие. Правильный инструмент поможет сэкономить время и избежать повреждения деталей автомобиля.
3. Очистите и проверьте дверную панель: Перед установкой новой ручки не забудьте очистить дверную панель от грязи и остатков прежней ручки. Также проверьте состояние панели на наличие трещин или повреждений, которые могут повлиять на установку новой ручки.
4. Придерживайтесь инструкции производителя: Каждая модель ручки может иметь свои особенности и требования по установке. Рекомендуется ознакомиться с инструкцией производителя перед началом работы и следовать ей во время установки новой ручки.
5. Проверьте работу ручки после установки: После завершения установки новой ручки двери, проверьте ее работоспособность. Убедитесь, что ручка надежно закрывает и открывает дверь, а также что механизм замка функционирует без проблем.
6. Не стесняйтесь обратиться за помощью: Если у вас возникают трудности или вы не уверены в своих навыках, не стесняйтесь обратиться за помощью к специалистам или опытным автомеханикам. Неправильная установка ручки может привести к серьезным проблемам, включая несоответствие открывания и закрывания двери, повреждения деталей и даже угрозу вашей безопасности.

Следуя этим дополнительным рекомендациям, вы сможете легко и успешно заменить ручку двери на ГАЗели своими руками

Однако, помните о важности осторожности и аккуратности при выполнении данной задачи. Удачи вам!
