Замена рулевой рейки ленд ровер фрилендер 2

Разборка рулевой рейки

Необходимо удалить хомуты, а также перетянуть пыльники управляющих тяг.

1. Основательно закрепить блок рейки, а также отвинтить руль тяги (в резной муфте имеются каналы для рожкового ключа).
2. Отвинтить контргайку, а также болт регулирующего приспособления, извлечь из посадочного гнезда болты и втулку.
3. Отвинтить блок, либо болт приводного вала (необходим особый инструмент), извлечь вал из корпуса.
4. Извлечь фрикционный шток управляющей рейки.
5. С корпуса рейки необходимо извлечь уплотнители, патрубки, а также кольца фторопластовые.

Дефектовка элементов

Элементы разобранной рейки необходимо обработать маслом, вычистить от отложений, а также тщательно обследовать. В комплектах для ремонта, как правило, привозятся только лишь резиновые уплотнения, а также фторопластовые патрубки с кольцами. Такой набор может быть недостаточен для ремонта.

• Необходимо основательно исследовать плоскость фрикционного штока, он обязан быть без каких — либо повреждений и не изношен.
• Особенный интерес необходимо уделить рабочей области — зубьям, а также долям штока, они соприкасаются с кольцами, сальниками, а также втулками.
• Каждое нарушение, ржавчина, риски подведут к стремительному износу уплотнения, а также рейка просто потечёт.

Нередкий фактор стуков в рейке — изнашивание прижимающей втулки. Пролетарая плоскость элемента обязана быть ровной, без отпечатков вдавливания и дефектов. Прижимающая втулка, как правило, отсутствует в ремонтном комплекте, однако на многочисленные машины её возможно приобрести отдельно.

Диагностика и ремонт Фрилендер 2 в LR-Центр

Наша компания является автоцентром полного цикла. Это означает, что в одном сервисе вы можете выполнить диагностику и ремонт, пройти профилактику и техническое обслуживание. Большим преимуществом LR-Центра является оперативность в работе. Благодаря своему опыту специалисты быстро проводят ремонт Фрилендер 2, не теряя при этом в качестве сервиса.

Для установления причин неисправности мы используем передовое диагностическое оборудование, которое позволяет с точностью выявлять неполадки автомобиля еще на ранних стадиях их появления. Точная диагностика играет важную роль в работе с транспортом данной модели, поскольку конструкция автомобилей Land Rover отличается повышенной сложностью, а устранение серьезных проблем стоит намного дороже, чем мелких поломок.

• двигатель;
• АКПП;
• тормозная система;
• подвеска и ходовая часть;
• рулевое управление;
• генератор, стартер и другие элементы электронной системы.

В распоряжении центра всегда имеются достаточные запасы расходников и деталей, что позволяет владельцам автомобилей избежать ожидания необходимой запчасти. При оказании сервиса мы применяем только оригинальные комплектующие, но по желанию клиента можем заменить их продукцией от другого производителя.

Рекомендации

По окончании регулировок рейку также следует проверить на ходу

Важно обратить внимание на то, что после поворота руля, само рулевое колесо должно без помощи водителя возвращаться в нулевое положение (руль прямо). Если руль приходится докручивать руками (руль не возвращается в ноль), это говорит о явных проблемах с рейкой (сильная затяжка регулировочной гайки, подклинивание и т.д.)

Чтобы проверить возврат руля, достаточно пройти поворот и на выходе из него нажать на газ, кратковременно убрав руки с руля. Если руль не стремится к возврату в нулевое положение и его нужно поворачивать самостоятельно, тогда гайка на рейке может быть перетянута и требуется ослабление.

Источник

➤

Регулировка рулевого механизма: особенности

Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта

Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек

Изначально рейка настроена на заводе таким образом, чтобы прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия. По этой причине необходимо знать, как подтянуть рулевую рейку. Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук механизма.

С учетом того, что втулки пластиковые, первая подтяжка «выбирает» зазор. Однако если после такой подтяжки снова затянуть рейку, втулки попросту разломаются или полностью деформируются.

Как отрегулировать рулевую рейку

Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

1. Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
2. Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
3. Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
4. Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
5. В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.

Конечно, оптимально при регулировке мерить люфт руля специальным прибором –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).

Комплексное предложение на ремонт рулевых реек Ленд Ровер фрилендер 2

Замену рулевых реек на Ленд Ровер фрилендер 2 рекомендуют производить при достижении пробега 200-300 тыс. км. В реальности сроки могут быть значительно короче. Сокращение продолжительности работоспособности данного элемента провоцируют внешние факторы и несвоевременное сервисное обслуживание.

По следующим моментам можно определить, что рейка нуждается в срочной замене:

• в рулевом управлении появились постукивания;
• масло или трансмиссионная жидкость подтекают;
• рулевые колеса туго поворачиваются;
• отмечается увеличенный люфт руля.

Отметив наличие хоть одного из вышеперечисленных пунктов, следует безотлагательно обратиться в сервис – центр.

Этапы ремонта рулевых реек Ленд Ровер фрилендер 2

Машину необходимо доставить на станцию, после чего мастера приступают к выполнению следующих действий:

• диагностированию и дефектовке. Данные мероприятия позволяют выявить причину, после чего производят снятие рейки и ремонт;
• демонтированную конструкцию разбирают и приступают к восстановительным работам (токарного и полировочного характера, изготовление втулок, гильзование корпуса, установка новых сальников). При невозможности ремонта совершает установка новой;
• закончив замену, специалисты производят сборку;
• тестирование на специальных стендах;
• установка,
• тестирование авто.

Специалисты рекомендуют лицам, совершающим ремонтные работы реек, принять во внимание актуальность одновременной промывки гидроусилителей, замены масла и прокачки систем

Как подтягивать рулевую рейку правильно: что нужно знать

Рулевая рейка является основным элементов в устройстве рулевого механизма подавляющего большинства автомобилей. За счет прикрепленных к рейке рулевых тяг и рулевых наконечников осуществляется передача поворотного усилия на колеса при вращении руля.

Независимо от того, оснащается рулевое управление усилителем (гидроусилитель, элеткроусилитель или гидроэлектроусилитель руля) или не имеет усилителя, рулевая рейка продолжает оставаться ключевым элементом.

При этом в процессе эксплуатации водитель может заметить следующее:

• рулевая рейка стучит при проезде неровностей и при повороте руля, руль стал «болтаться» и вырываться из рук на неровностях, вращение руля стало слишком легким;
• если покачать руль в «нулевой» зоне (колеса и руль стоят прямо), заметны большие люфты, причем колеса не реагируют на достаточно значительные углы поворота рулевого колеса при отклонении от «ноля».

Указанные симптомы указывают не проблемы с рулевым управлением и рейкой. При этом часто удается минимизировать износ и выработку без ремонта. Для этого нужно выполнить регулировку рейки подтяжкой. Подробнее читайте в нашей статье.

Freelander 2. Рулевое управление

Спецификация рулевого управления

Деталь	Спецификации
Изготовитель/тип	Рейка и шестерня рулевого механизма с гидроусилителем
Число оборотов от одного крайнего положения до другого	2,58
Диаметр поршня	44 mm (1,73 in)
Диаметр зубчатой рейки	28 mm (1,10 in)
Передаточное число рулевого механизма	15.3°
Ход рулевой рейки	144 mm (5,70 in)
Радиус поворота (Северная Америка)	11.7 m (38.5ft)
Радиус поворота (остальные страны)	11.4 m (37.4ft)

1. Визуально осмотрите на наличие очевидных признаков повреждения и целостности системы. Механические факторы:

• Проверьте правильность давления, размер и рисунок протектора шин
• Проверьте на наличие повреждения шины и обода колеса
• Проверьте крепление колес
• Проверьте уровень рабочей жидкости усилителя рулевого управления и гидропривод на наличие протечек жидкости
• Проверьте состояние и натяжение приводного ремня насоса усилителя рулевого управления
• Проверьте насос усилителя рулевого управления на надежность крепления и наличие износа, повреждений и повышенного шума
• Проверьте рулевой механизм в сборе на наличие повреждений, износа и на надежность крепления
• Проверьте гидравлические трубопроводы и магистрали охладителя на наличие повреждений и правильность разводки
• Проверьте шарниры рулевого управления на наличие повреждений, повышенного зазора, износа и на надежность крепления
• Проверьте рулевую колонку и шарниры рулевого управления на наличие повреждений, повышенного зазора, износа и на надежность крепления

2. Если очевидная причина выявленной вами или описанной клиентом неисправности обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

3. Если причина жалобы визуально не очевидна, уточните признак неисправности и обратитесь к Таблице признаков неисправности.

Таблица признаков неисправности

ПРИМЕЧАНИЕ: Если подозревается элемент и на автомобиль продолжают распространяться гарантийные обязательства изготовителя, перед установкой нового элемента обратитесь к руководству по гарантиям (подраздел B1.2), или определите, есть ли какая-либо находящаяся в действии ранее одобренная специальная программа.

Источник

Регулировка рулевой рейки — logbook Land Rover Freelander on DRIVE2

Протекание масла, прежде всего, связано с дефектом сальников или неисправностью насоса. Вал может быть покрыт коррозией, в местах которой образуются раковины. Такой вал требует обработки и шлифовки.

Если раковины слишком глубокие, деталь приходится заменять. Ремонт рулевой рейки Ленд Ровер Фрилендер 2 В условиях нашего сервиса можно провести диагностику и качественный ремонт рулевой рейки. Мы используем самое современное диагностическое оборудование, и только оригинальные комплектующие изделия для автомобиля Freelaner 2. Ленд ровер фрилендер 2 ремонт рулевой рейки рулевую рейку невозможно отремонтировать по причине глубокого износа элементов, она будет заменена на сертифицированное изделие.

Наша ценовая политика позволяет получить работу высокого качества за вполне разумные деньги и наши специалисты никогда не позволяют себе навязывать дополнительные, но не обязательные услуги.

Так вот у меня при интенсивного покачивания руля были стуки, эх какие они были… Но в данный момент их нет… Исправил. А теперь как это делается не только на Freelander но и на других машинах.

В процессе эксплуатации а может и с самого завода как я понял не я один страдал этой ленд ровер фрилендер 2 ремонт рулевой рейки имеется дифферент при регулировке. Для выполнения регулировки нам понадобится: Напарник, который будет теребить баранку. Находим нашу рулевую рейку.

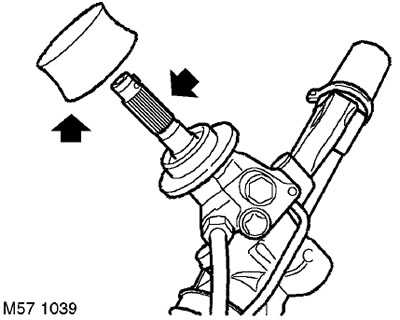

В том месте, где штор от рулевого колеса входит в рейку имеется с противоположной стороны окружности в любом случае регулировочный болт.

Ремонт рулевой рейки на Land Rover Freelander 2

На некоторых машинах он представляется в виде болта и гайки для контра, а в некоторых в виде контра используется пластмассовая шайба, которое приклеивается к регулировочному пластмассовому болту. Отдираем эту шайбу Далее берем ключик и закручиваем болт по часовой стрелке… в этот момент Ваш напарник дергает руль туда. Ленд ровер фрилендер 2 ремонт рулевой рейки только вы услышали, что при постепенной затяжки стук пропал, останавливаемся и проворачиваем болт еще на 10 градусов.

Далее берем клей протираем и обезжириваем наш регулировочный болт Обильно промазываем наш стопор и устанавливаем его на место, дополнительно проливаем детальки На этом регулировка завершена.

Если кто то думает что перетянули, то садимся в машину, выворачиваем руль до упора и начинаем движение. Запчасти в рублей, кому интересно, то действительно рулевые тяги от Форда мондео4жижа рублей. Ну и корешу за работу Ленд ровер фрилендер 2 ремонт рулевой рейки и до кучи поменял колодки ручника рублей, для ремонта кстати, пришлось купить ремкомплект солдатиков и пружинок рублей.

Все собрали, все ок! Встал вопрос: Вывалился он из рейки, а точнее из отверстия жижи. Ломали голову, но когда примерили, то оказалось все.

Хорошо встает он только в одном положении!

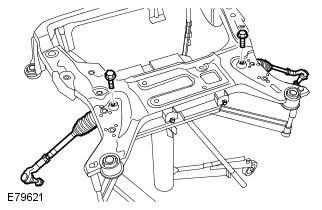

Расположение элементов

Поз.	№ запасной части	Наименование
1	—	Шаровой шарнир
2	—	Контргайка
3	—	Наконечник рулевой тяги
4	—	Контргайка
5	—	Рулевая тяга
6	—	Чехол рулевого механизма
7	—	Рулевой механизм

Наружные концы рулевых тяг имеют резьбу для крепления наконечников тяг. Наконечники тяг наворачиваются на тяги и фиксируются контргайками, которые исключают случайное перемещение. Резьба на рулевой тяге позволяет регулировать положение наконечника рулевой тяги, чтобы задать правильный угол схождения каждого переднего колеса. Рулевая тяга снабжена сферическим соединителем, который вворачивается в торец рулевого механизма. Рулевой механизм снабжен чехлом, который защищает сферический соединитель от грязи и влаги.

Наконечник рулевой тяги кованный и имеет резьбовое отверстие для крепления тяги. На наконечнике рулевой тяги предусмотрен необслуживаемый конический шаровой шарнир, расположенный в коническом отверстии кулака переднего колеса и крепящийся самоконтрящейся гайкой. Шаровой шарнир имеет внутренний шестигранник, с помощью которого шарнир удерживается в неподвижном состоянии во время затяжки самоконтрящейся гайки.

ХОДОВАЯ ФРИЛЕНДЕР 2 FREELANDER 2 ЧТО ВАЖНО ЗНАТЬ ВЛАДЕЛЬЦУ. LR WEST. Замена бачка и масла в ГУР на Land rover Freelander 2 Ленд Ровер Фрилендер 2 2014года 2,2

Замена бачка и масла в ГУР на Land rover Freelander 2 Ленд Ровер Фрилендер 2 2014года 2,2

LR Freelander 2 проверка ПОЛНОГО ПРИВОДА на роликах

Ключ Фрилендер 2- функции и программирование.

Фрилендер 2 полезный совет №11 — свечи накала

Webasto Freelander 2 принципы работы и эксплуатации!(Часть 1)

Источник

Ремонт рулевой рейки Land Rover Freelander 2

Ремонт рулевого механизма подразумевает разборку, тщательный осмотр всех элементов узла, выявление и устранение неисправности. Стоимость ремонтных работ напрямую зависит от своевременного обращения к специалистам.

В процессе замены запчастей рекомендуем использовать детали оригинального производства. Это гарантирует длительный срок службы и снижает вероятность внепланового ремонта.

По окончанию ремонта необходимо выполнить проверку и регулировку работу рулевой рейки. Данная процедура выполняется на специальном стенде. Поэтому мы рекомендуем обращаться только к официальным представителям, сотрудники которых проходили специализированное обучение и обладают опытом выполнения аналогичных работ.

Рулевая рейка является основным элементов в устройстве рулевого механизма подавляющего большинства автомобилей. За счет прикрепленных к рейке рулевых тяг и рулевых наконечников осуществляется передача поворотного усилия на колеса при вращении руля.

Независимо от того, оснащается рулевое управление усилителем (гидроусилитель, элеткроусилитель или гидроэлектроусилитель руля) или не имеет усилителя, рулевая рейка продолжает оставаться ключевым элементом.

При этом в процессе эксплуатации водитель может заметить следующее:

Указанные симптомы указывают не проблемы с рулевым управлением и рейкой. При этом часто удается минимизировать износ и выработку без ремонта. Для этого нужно выполнить регулировку рейки подтяжкой. Подробнее читайте в нашей статье.

Признаки неисправности рулевой рейки

Ленд Ровер Фрилендер – достаточно надежный внедорожник. Рулевая река, как и другие узлы, рассчитаны на эксплуатацию в тяжелых условиях. Однако плохое дорожное покрытие, неаккуратное вождение и нарушения регламента обслуживания способны значительно сократить ресурс работы рулевого механизма.

Рассмотрим основные причины обращения в сервис, а также возможные неисправности:

• При повороте руля в передней части автомобиля появляется стук. Наиболее вероятная причина – повреждение втулок и червячной пары.
• Отсутствие гидравлической жидкости в расширительном бачке или течь масла обычно вызваны нарушением герметичности сальников и уплотнений.
• Плохой возврат руля может быть причиной плохой регулировки механизма или износа опорных втулок.
• Люфт руля появляется при критической выработке зубьев червячной шестерни, штока распределителя или неисправностей крестовины нижней части вала.
• Закусывание руля – верный признак износа червячной пары.
• Тугое управление рулем обычно вызвано коррозией рулевой рейки. В данном случае необходима разборка узла и восстановление штока.
• Отсутствие усилия на руле возникает при износе корпуса силового цилиндра. Данный элемент не подлежит ремонту и меняется в сборе.

К тревожным признакам необходимо добавить повышенный шум при движении по неровным дорогам, а также изменения показателя угла поворота колес.

Как выполняется регулировка

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части должен быть плотным (без зазоров). По этой причине дополнительно устанавливаются прижимные пружины.

1. Если в паре рейка-шестерня регулировки нарушены, может потребоваться больше усилий от водителя, чтобы повернуть руль. В этом случае нужно ослабить прижим шестерни к зубчатой части, заменить смазку и т.д.
2. Если же рейка разболтана, возникло ослабление крепления картера рейки, кронштейна крепления рычага картера и рулевой сошки, убрать стук и люфт можно подтяжкой.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Ремонт и замена рулевой рейки Land Rover Freelander 2 (Ленд Ровер Фрилендер 2)

Кроссоверы Land Rover Freelander 2 комфортны и практичны в эксплуатации. И если из строя выходит система рулевого управления качество этих характеристик значительно ухудшается. Чаще всего неполадки появляются вследствие износа или поломки рулевой рейки, что проявляется в виде:

• Затрудненного поворота руля;
• Появления нехарактерного стука во время движения;
• Заклинивания или самопроизвольного движения рулевого колеса.

Компания LR-Центр выполняет все виды ремонта Фрилендер 2 в Москве по выгодным ценам. К вашим услугам большой штат опытных автомехаников, которые хорошо знают свою работу и устраняют неполадки кроссовера любой степени сложности. Мы ответственно подходим к каждой задаче, возвращая работоспособность автомобиля профессионально и в короткие сроки!

Предоставлять качественное обслуживание нам помогают:

• высокая квалификация мастеров, обладающих знаниями и многолетними практическими навыками в ремонтном деле;
• хорошо оборудованные кузовной и слесарный цеха, сход-развал, шиномонтаж;
• сертифицированные комплектующие и расходные материалы;
• персональный подход к каждому владельцу автомобиля Фрилендер.

Мы абсолютно уверены в безупречном качестве оказываемых услуг, поэтому на ремонт Ленд Ровер Фрилендер 2 предоставляется фирменная гарантия сроком на 1 год. Любые недочеты в работе в этот период будут выявлены и устранены совершенно бесплатно.

Сотрудники центра готовы проконсультировать вас по любому вопросу и дать конкретный совет относительно эксплуатации транспорта и оптимизации затрат на его обслуживание. В нашем лице вы приобретете надежного и проверенного партнера, который позаботится о вашем автомобиле!

Неисправности рулевой рейки Ленд Ровер Фрилендер 2

Есть несколько дефектов этого механизма, которые случаются чаще других. Это могут быть следующие нарушения:

• Люфт
• Стук
• Утечка масла

Люфт можно считать самой распространённой неисправностью. В процессе эксплуатации зубцы некоторых механических частей истираются, и их сцепление между собой становится менее жёстким. Ослабление крепёжных узлов так же может привести к этому дефекту. Если люфт небольшой, то устранить его можно подтянув некоторые элементы рулевого управления.

Стук в рулевом управлении может прослушиваться при управлении автомобилем на неровной дороге или при переезде через препятствия. Для устранения этого дефекта может потребоваться замена втулок и сальников. Если их износ достаточно большой, то стук будет слышен даже при езде по хорошей трассе, на поворотах.

Протечку масла можно легко обнаружить. На том месте, где стоял автомобиль, останется хорошо заметное пятно. Если открыть капот т осмотреть рулевую рейку, на ней будут заметны капли масла. Протекание масла, прежде всего, связано с дефектом сальников или неисправностью насоса. Вал может быть покрыт коррозией, в местах которой образуются раковины. Такой вал требует обработки и шлифовки. Если раковины слишком глубокие, деталь приходится заменять.

Монтаж рулевой рейки

Устанавливать управляющую рейку в авто правильнее с ассистентом, один ведёт рейку с края подкапотного места, второй ориентирует карданное соединение в шпицы вала изнутри салона.

• Карданное соединение возможно установить только лишь в одном состоянии, в шпицевом сочетании имеется особая заготовка, которую необходимо объединить с пазом на встречной доле.
• Не нужно зажимать одновременно связочный штифт, карданное объединение займёт верное состояние на шпицах уже после того, как будут полностью вкручены рейка, а также подрамок.
• Необходимо поставить и закрепить болты укрепления управляющей рейки, а также подрамника. Только после этого полностью закрепить связочный штифт главной передачи управляющей рейки.

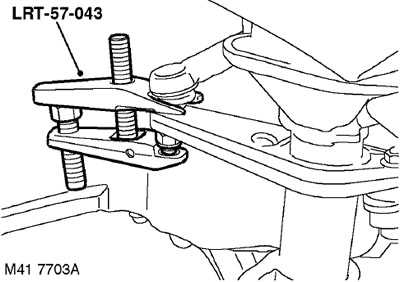

Необходимо установить щупальцу управляющих наконечников в цапфы и привинтить болты. Прикрепить все трубки, а также шланги усилителя. Залить специальную жидкость в бак до максимального уровня.

Если всё таки пришлось столкнуться с ремонтом управляющей рейки, правильнее будет отдать преимущество реконструированным, нежели б/у, которые приобретены на разборках. В первом варианте могут дать хоть маленькую гарантию.

Зная о перечисленных выше поломках, будет легче понимать, что нужно для восстановления управляющей рейки, а также как и с любой другой деталью машины затягивать ремонт с ней не нужно.
