Замена сайлентблоков задней балки тойота королла 150

2 пользователя(ей) сказали cпасибо:

Новичок

Старики-разбойники

• шаровая опора;
• пружина;
• амортизатор;
• рычаг;
• сайлентблок;
• втулка и стойка стабилизатора, которые фиксируются на кузов машины.

Аналогичная конструкция на противоположной стороне механизма подвески.

Чтобы  заменить сайлентблоки передних рычагов на Тойоте Королле  для удобства нужно использовать яму или подъёмник

 А  выбору деталей стоит уделить особое внимание, так как именно от этого будет зависеть как долго они прослужат

Незначительная вибрация, стук, металлический скрип в процессе управления автомобилем. Это первые признаки, указывающие на неисправность. Своевременное обращение в СТО для проведения комплексной диагностики позволит предотвратить множество внезапных поломок в последующем.

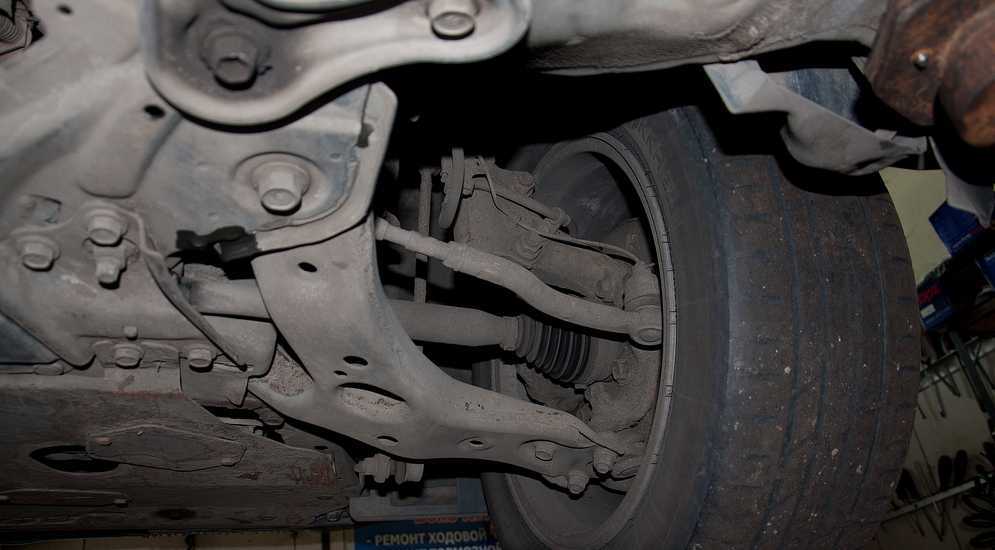

Своими силами провести осмотр также возможно. Для начала установите Тойота Королла 120 на смотровую яму, механическим воздействием на рычаг пробуйте его расшатать. Люфт, скрежет, биение — дефекты. Замените детали новыми. Аналогичную процедуру проведите со вторым рычагом подвески.

Старики-разбойники

Порядок выполнения работ

Некоторые руководства рекомендуют разобрать рычаг и заменить его новым элементом. Эту операцию необходимо выполнить, если геометрия рычага изменилась из-за значительных механических воздействий. Во всех остальных случаях предусмотрена установка новых сайлентблоков.

Для этого поставьте автомобиль на подъемник или смотровую яму. В этом случае необходимо демонтировать колеса и вывесить передний мост. Для установки рычага с правой стороны по ходу движения автомобиля необходимо выполнить некоторые операции.

1. Снимите рычаг с шаровой опоры, отвернув 2 гайки и 1 болт.
2. Открутите 2 болта, удерживающие кронштейн рычага.
3. Откручиваем болт на передней втулке и снимаем рычаг.

Из-за того, что он вкручивается в подрамник и добраться до резьбового соединения сложно, могут возникнуть проблемы с откручиванием. Во избежание поломки болта рекомендуется его предварительно прогреть.

Порядок разборки рычага со стороны коробки немного отличается. Помимо вышеперечисленных операций, необходимо ослабить крепление подрамника. Для этого открутите поперечину, удерживаемую 9 болтами. Это позволит вам снять болт, так как в противном случае он упирался бы в картер коробки передач.

Задние шумоблоки Toyota Corolla заменены специальным экстрактором. А замена передних сайлентблоков Тойота Королла осуществляется с помощью тисков или гидравлического пресса. Без него не обойтись при установке новых деталей. Также необходимо наличие направляющих, соответствующих по размеру наружному диаметру резинометаллических деталей.

При отсутствии специального оборудования разборку можно произвести самостоятельно. А для установки новых лучше обратиться к специалистам на АЗС.

При подгонке деталей посадочное место следует очистить от ржавчины и смазать маслом. Удалите ржавчину с болтов и нанесите графитную смазку. Это позволяет легко открутить их при следующей замене.

Поэтапная инструкция или как и что делать?

Первым делом необходимо приподнять автомобиль и вывесить заднюю часть на деревянных чурках

Важно что бы автомобиль держался на них – это необходимо для безопасного проведения всех дальнейших работ

После того как все это сделано, давайте открутим оба задних колеса. Сделать это не сложно и подробных объяснений не требует. После того как колеса сняты и мы имеем непосредственный доступ к подвеске, нам необходимо первым делом рассоединить датчик АБС и раскрутить от балки. Смотрим фотографии в процессе выполнения работ.

Далее нужно отсоединить тормозную трубку

Во время сбора важно ее хорошо затянуть, однако, нужно делать это аккуратно и не перетянуть (гайка мягкая)

Далее разжимаем скобы и потихоньку снимаем трубку. Можно что-нибудь подстелить, так как начнет течь тормозная жидкость. Смотрим фотографии.

Когда все провода и шланги были отсоединены, переходим к следующему этапу и начинаем освобождать стойки. Для этого берем необходимый нам ключ и откручиваем болт в нижней части стойки. На фотографии процесс откручивания.

Далее необходимо снять тормозной барабан. Для этого на необходимо снять четыре болта – для этого потребуется головка на 12 мм. Смотрим фотографии.

После того как все болты откручены, необходимо снять барабан. Сделать это очень просто.

Далее после снятия барабана, нам нужно вытащить болт, предварительно раскрутив гайку (затягивать необходимо со стороны болта

Важно!) При сборе, затягивать нужно при опущенной и нагруженной машине в самую последнюю очередь

После того как все откручено, вытаскиваем деталь с кузовных крепежей. Если сама не выходит можно немного постучать молотком.

Далее снимаем стойку, предварительно полностью раскрутив болты.

Такие же действия необходимо произвести и с другой стороны. На этом процедура разбора практически завершена. Если нечего больше не мешает, можно выводить балку из-под автомобиля. Смотрим фотографии.

На этом по разбору все. На фотографии, представленной ниже видно как выглядит разобранная Toyota Corolla 120. Нечего сложного, все просто как детский конструктор.

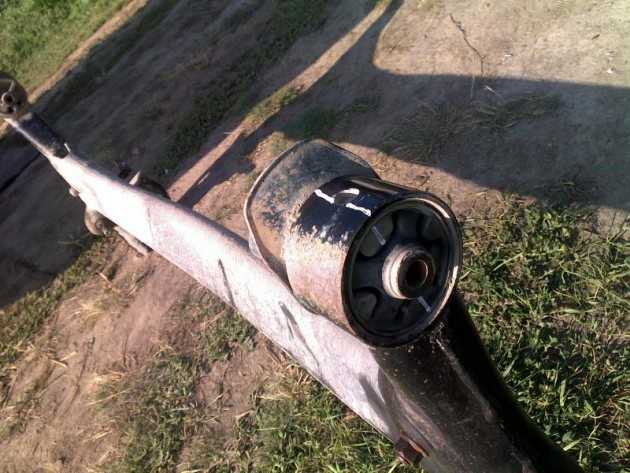

Итак, балка снята, в ней установлены выработанные сайлентблоки – их необходимо выбить.

Для того что бы это сделать нужно найти подходящий инструмент и подходящую по диаметру трубу. Которую мы обежим, поставим на балку и выбьем сайлентблоки из балки

Важно, перед тем как выбивать найти подходящую опору для снятой детали. Ниже представлены фото и схема того как все должно происходить

Ничего сложного.

После того как старые выбиты, очищаем внутреннюю поверхность балки, смазываем и устанавливаем новые, примерно таким же методом, только постукивая уже слегка молотком по всей поверхности – между сайлентблоком и молотком можно подложить деревяшку.

На этом процесс замены заканчивается и можно приступать к обратной сборке автомобиля. Собирая нужно проверять все болты и гайки – затягивать и где необходимо фиксировать шпенделями.

Рычаги, сайлентблоки, подвеска Toyota Corolla 150

Тойота Королла 120 считается одной из самых популярных и удобных моделей линейки. Но, к сожалению, подвеска у данного автомобиля достаточно проблемная: ведь детали подвергаются каждодневному износу

Давайте разберемся, в чем заключаются особенности подвески, на что стоит обратить внимание при диагностике неисправностей. Также подробно рассмотрим, как ее заменить или отремонтировать

Подвеска является связующим звеном между кузовом, рамой и колесами. Она не только обеспечивает подвижность соединения, но и ограничивает движение колес. Благодаря подвеске они не только свободно передвигаются по вертикали, но и не могут совершать угловые и поперечные движения. Тем самым, заметно повышается устойчивость машины.

С несбалансированной или некачественной подвеской ездить на автомобиле практически невозможно. Соответственно, при любом толчке машина будет вилять по дороге, так как удары будут передаваться на ее кузов.

К элементам подвески относят:

• связующие рычаги;
• гасящие амортизаторы;
• поворотные кулаки;
• тормозные диски;
• направляющие рычаги;
• ступицы колеса;
• подрамник;
• сайлентблоки задней и передней балки, опоры, кронштейны и прочие элементы крепления.

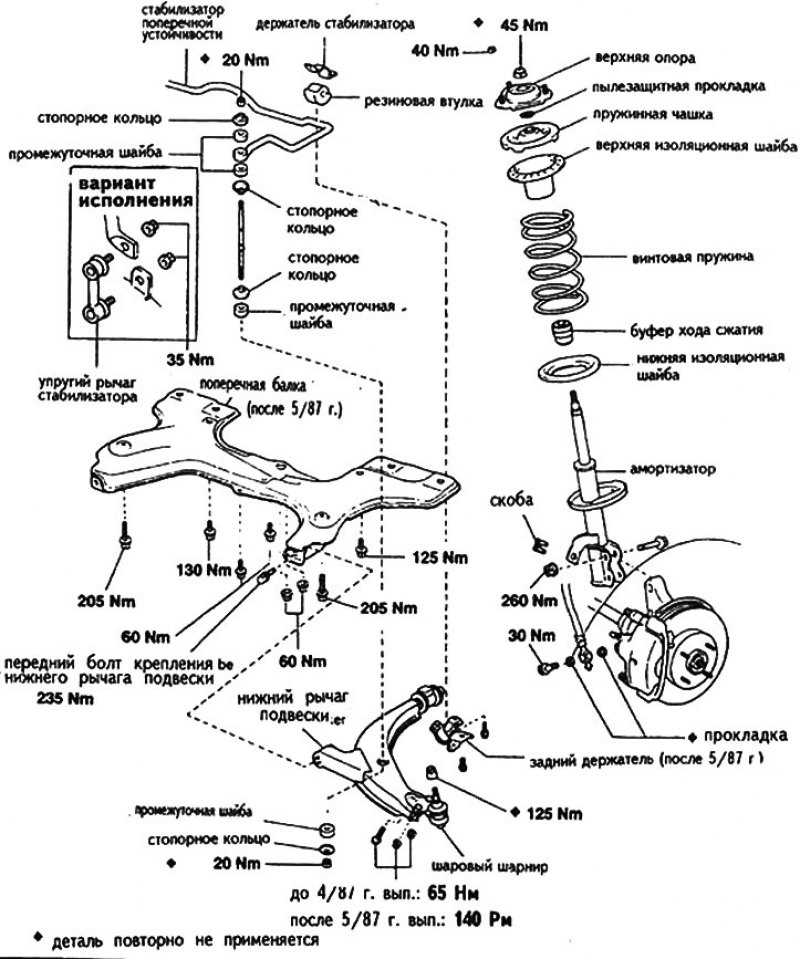

Передняя подвеска состоит из телескопических стоек амортизаторного типа. Подвеска рычажно-пружинная, с витыми пружинами, независимая. Также присутствуют поперечные рычаги и стабилизатор. Основные функции детали заключаются в поглощении толчков, повышении устойчивости, защите деталей от повышенного износа и обеспечении плавного хода. Сайлентблоки задней балки на Тойота также смягчают ход автомиля.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

1. Используя стояночный тормоз, затормозить транспортное средство.
2. Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
3. После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
4. Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
5. После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
6. Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
7. Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
8. С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
9. В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
10. Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей

Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Благодаря тому, что Тойота Королла будет регулярно проходить своевременную диагностику и ремонт, стук изношенных деталей не станет для Вас проблемой.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

Замена сайлентблоков в Toyota Corolla

Элементы ходовой части, гасящие колебания при проезде автомобиля по неровным участкам дороги – резинометаллические шарниры или сайлентблоки. В зависимости от стиля езды и качества дорожного полотна срок их службы различен. Эта деталь не ремонтируется, поэтому время от времени требуется замена сайлентблоков Тойота Королла. При наличии инструмента все операции по ремонту можно выполнить самостоятельно в гаражных условиях за короткий промежуток времени.

Необходимость замены сайлентблоков

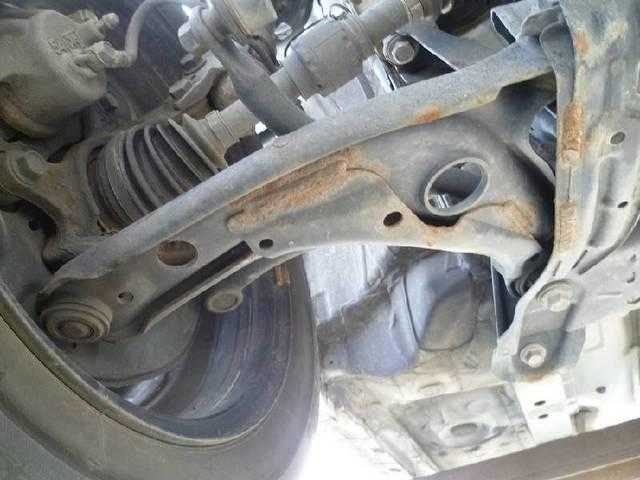

Резинометаллические шарниры устанавливаются в передних рычагах и представляют собой металлические втулки с резиновыми или полиуретановыми внутренними вставками. По опыту владельцев Toyota Corolla известно, что первыми элементами, требующими замены, являются втулки стабилизатора. Сайлентблоки уверенно преодолевают отметку 100 тысяч км пробега.

При появлении металлического стука в районе передней подвески следует внимательно осмотреть элементы ходовой. Для этого поместите авто на подъемник и при помощи монтажной лопатки обследуйте основные места соединений и целостность резиновых деталей.

В сайлентблоках изнашиваются резиновые уплотнители и металлические части при проезде по неровным участкам. Соприкасаясь между собой, детали издают неприятный звук. Это верный признак, что их необходимо менять.

Порядок выполнения работ

В некоторых мануалах рекомендуется провести демонтаж рычага и заменить его на новый элемент. Это необходимо делать, если вследствие значительного механического воздействия геометрия рычага подверглась изменению. Во всех остальных случаях предусмотрен монтаж новых сайлентблоков.

Для этого установите автомобиль на подъемник или смотровую яму. При этом колеса должны быть демонтированы, а передняя ось вывешена. Для установки рычага с правой стороны по ходу движения автомобиля необходимо произвести некоторые операции.

1. Демонтируйте рычаг от шаровой опоры, для этого открутите 2 гайки и 1 болт.
2. Открутите 2 болта, удерживающих кронштейн рычага.
3. Открутите болт переднего сайлентблока и извлеките рычаг.

Ввиду того, что он вкручивается в подрамник и доступ к резьбовому соединению затруднен, может возникнуть проблема с откручиванием. Для того чтобы предотвратить облом болта рекомендуется предварительно его нагреть.

Порядок демонтажа рычага со стороны коробки несколько отличается. Кроме вышеперечисленных операций необходимо ослабить крепление подрамника. Для этого открутите поперечную балку, удерживающуюся на 9 болтах. Это даст возможность извлечь болт, так как в противном случае он будет упираться в корпус КПП.

Замена задних сайлентблоков Тойота Королла производится с помощью специального съемника. А замена передних сайлентблоков Тойота Королла осуществляется с использованием тисков или гидравлического пресса. Без него не обойтись при установке новых деталей. Также необходимо иметь наставки, совпадающие по размерам с внешним диаметром резинометаллических деталей.

При отсутствии специального оборудования разборку можно сделать самостоятельно. А за выпрессовкой и монтажом новых лучше обратиться к специалистам на СТО.

При установке деталей посадочные места необходимо очистить от ржавчины и смазать маслом. С болтов тоже удалите ржавчину и нанесите графитную смазку. Она позволит легко открутить их при следующей замене.

голоса

Рейтинг статьи

Toyota Corolla 2009, двигатель бензиновый 1.6 л., 124 л. с., передний привод, механическая коробка передач — визит на сервис

Toyota Corolla, 2011

Toyota Corolla, 2011

Комментарии 21

Как сейчас rbi сайлентблоки, меняли ?

Я их этой весной поменял.Поставил рычаги б/у онигинал.А состояние rbi на фото. Это спустя 25 т.ки

Менял на мацума, проехал 35000 км на них. Колеса менял, увидел на правой стороне начинает разрываться. Опять думаю на что менять?! Или сидем или точка опоры.

Если бы у точки опоры вид сайлента был как у обычных резиновых (с двумя отверстиями), то я за полиуретан. У литого сайлента, как у точки опоры, жесткость больше, хоть и ходят дольше. И у сайлента важная функция — гашение вибрации. Поэтому вибрация будет переходить на другие агрегаты, в том числе рулевую рейку.А так из этого выбора я за Сидем.

Менял на мацума, проехал 35000 км на них. Колеса менял, увидел на правой стороне начинает разрываться. Опять думаю на что менять?! Или сидем или точка опоры.

Масума первые прошли 50 т и начали надрывася. Это был рекорд изо всех что я перепробовал, поэтому поставил опять их. И на удивление уже больше 50ти и намёка на обрыв нет.

прошел такую же процедуру, ставил все sidem, родные порвались на 72 тыс. пробега, sidem — продержались 65 и нет намека на то .что порвутся, так что, свою задачу они выполнили : прожили так же как и оригинал.

Как сейчас сайлентблоки? Хочу тоже купить sidem

только потрескались, до замены еще далеко.

прошел такую же процедуру, ставил все sidem, родные порвались на 72 тыс. пробега, sidem — продержались 65 и нет намека на то .что порвутся, так что, свою задачу они выполнили : прожили так же как и оригинал.

Слушай есть пат.номера, видимо буду менять?

Я бы заменил с рычагами. При порыве сайлента. А то что микротрещины присутствуют, так это естественно.

Одно дело трещины, другое дело надрывы. Да и в трещины весной вода попадает, замерзает и еще больше резину раздавливает и трещины увеличиваются.

Год и опять будешь менять! Кормить каждый год сервис. Если не новый оригинал в сборе то уж лучше б/у с разборки.

Год и опять будешь менять! Кормить каждый год сервис. Если не новый оригинал в сборе то уж лучше б/у с разборки.

Время покажет.Про Фебест тоже говорят какашка, но внешний пыльник ШРУС этой фирмы работает уже 45 т.км, перезимовал 3 зимы с морозами за -35. Тоже самое про втулки стаба фирмы SAT, покупал за 400р комплект. Также 45 т.км на них проехал, также 3 зимы с морозами за -35. Только сейчас стуки начинают издавать, но помогает вд-40.

Т.к. болты горизонтальных салентов разработались, то сайленты менять сам буду. А проверку установки колес хотя бы один раз в год положено делать.

Замена заднего амортизатора Тойота Королла

Вам понадобятся: шестигранный ключ на 6″, два ключа на 17″, отвертка или специальный инструмент для снятия обивки.

Заменить амортизаторы (левый и правый):

1. Прежде чем поднять заднюю часть автомобиля, включите 1-ю передачу (переведите селектор АКПП в положение «Р»).
2. Установите клинья («башмаки») под передние колеса.
3. Когда автомобиль стоит на земле, ослабьте гайки заднего колеса на стороне замены.
4. Поднимите заднюю часть автомобиля и снимите колесо.
5. откройте крышку багажника и снимите крышку с соответствующей стороны, чтобы получить доступ к верхнему креплению амортизатора.
6. Ослабьте верхнюю стопорную гайку амортизатора и не допускайте проворачивания штока амортизатора с помощью шестигранного ключа.
7. Снимите диск и верхнюю резиновую прокладку.
8. Ослабьте гайку крепления нижнего амортизатора к кронштейну рычага, не допуская проворачивания болта другим ключом.
9. Снимите болт.
10. Отсоедините амортизатор от рычага и снимите амортизатор с автомобиля.
11. При необходимости снимите защитный пластиковый корпус и резиновую прокладку на верхней опоре амортизатора.
12. Установите амортизатор и все ранее снятые детали в порядке, обратном снятию.

Таким же образом замените другой амортизатор (правый или левый соответственно).

Передняя подвеска и сайлентблоки Тойота Королла 150: замена

Рабочий ресурс работы сайлентблоков на автомобилях не вечный. Это касается и автомобилей японского производства. Когда их ресурс истощается, приходит необходимость их незамедлительной замены. В данной статье мы поговорим о том, как заменить салейтблоки на Тойоте Королле.

Для этого, нам необходимо выяснить, какой образец стоит на вашем автомобиле – старый или новый? Здесь важно не перепутать, так как они имеют разные размеры – как по длине, так и по своей ширине. Когда вид данных детали выяснен, можно приступить к их поиску и покупке

Лучше всего покупать оригинальные сайлентблоки, так как, покупая подделку, вы сами усложняете себе жизнь – придется чаще проводить процедуру их замены. После того как запчасти пришли, можно непосредственно приступать к процессу замены.

Снятие и замена рычагов на Тойота Королла

В передних рычагах устанавливаются резинометаллические шарниры, выглядящие как втулки из металла. Как правило, внутри них располагаются полиуретановые или резиновые вставки. Многие автовладельцы отмечают, что втулки нужно заменять по мере их износа, то есть, достаточно часто. В то время как сайлентблоки остаются работоспособными даже при ста тысячах километров пробега.

Как правило. металлические и резиновые части изнашиваются, когда вы часто ездите по неровной дороге. При соприкосновении деталей может быть слышен неприятный шум. Соответственно, вам придется их заменить.

Если вы слышите легкий стук оттуда, где расположена передняя подвеска, нужно осмотреть ходовые элементы, установив машину на подъёмник. Возьмите монтажную лопатку и аккуратно проверьте все соединения деталей, а также целостность элементов из резины.

Для успешной замены рычагов потребуется поставить машину на яму или подъемник с учетом того, что передняя ось вывешена, а колеса полностью демонтируются. Теперь избавьтесь от рычага на шаровой опоре. Для этого снимите один болт и две гайки.

Устанавливаем новые рычаги на место старых. Это достаточно просто, так как крепления заходят в предназначенные для них отверстия без применения особой силы. Как только вы убедились, что детали установлены верно, можно собирать механизм в обратном порядке. То есть, вкручиваем болты и гайки на свои места. Не забываем проверить, чтобы детали были соединены крепко и не болтались.

Особенности ходовой Короллы

Подвеска японского автомобиля, поставляемого на российский рынок, имеет увеличенный дорожный просвет. Автопроизводитель ориентируется на плохие дорожные условия в России и создает автомобили, максимально подходящие для эксплуатации.

Устройство подвески

Ходовая Тойоты Короллы может показаться достаточно жесткой, но она очень эргономична. Стабилизаторы, например, зачастую проходят пробег до 70-90 тыс. километров и более. Меняются они достаточно легко, но для этого нужны некоторые знания и навыки. Производитель позаботился о простоте конструкции, поэтому в ней может разобраться даже далекий от ремонта автомобилей человек. Шаровые опоры подвески Тойоты Короллы выдерживают свыше 150 тыс. километров пробега.

Чаще всего из строя выходят втулки стабилизатора и сайлентблоки. По регламенту автопроизводителя менять их следует через каждые 70-90 тыс. километров пробега. Автомобилисты, ездящие на высоких скоростях, могут решить на скорости 140-150 км/ч, что их подвеска неисправна. В действительности возникновение негромких стуков на таких скоростях является нормальным явлением.

Особенности ходовой Короллы

Подвеска японского автомобиля, поставляемого на российский рынок, имеет увеличенный дорожный просвет. Автопроизводитель ориентируется на плохие дорожные условия в России и создает автомобили, максимально подходящие для эксплуатации.

Ходовая Тойоты Короллы может показаться достаточно жесткой, но она очень эргономична. Стабилизаторы, например, зачастую проходят пробег до 70-90 тыс. километров и более. Меняются они достаточно легко, но для этого нужны некоторые знания и навыки. Производитель позаботился о простоте конструкции, поэтому в ней может разобраться даже далекий от ремонта автомобилей человек. Шаровые опоры подвески Тойоты Короллы выдерживают свыше 150 тыс. километров пробега.

Чаще всего из строя выходят втулки стабилизатора и сайлентблоки. По регламенту автопроизводителя менять их следует через каждые 70-90 тыс. километров пробега. Автомобилисты, ездящие на высоких скоростях, могут решить на скорости 140-150 км/ч, что их подвеска неисправна. В действительности возникновение негромких стуков на таких скоростях является нормальным явлением.

Функции подвески

Подвеска – связующее звено между колесами и основной несущей системой автомобиля – рамой и кузовом. Этот узел обеспечивает подвижное, не слишком жесткое соединение колес с кузовом, при котором они перемещаются вверх-вниз относительно рамы и кузова авто. Обеспечивая вертикальные перемещения колес, подвеска одновременно ограничивает их поперечные и угловые движения, из-за которых ухудшается устойчивость автомобиля. Если бы не подвеска, любой толчок при соприкосновении колес с дорогой в полной мере передавался бы на кузов, а автомобиль вместо того, чтоб подпрыгивать на ухабах, вилял бы влево-вправо. Подвеска решает такие задачи:

• за счет связи подвижных и неподвижных элементов обеспечивает движение автомобиля, разгон и торможение, совершение поворотов и боковых маневров;
• повышает устойчивость авто и улучшает управляемость, обеспечивает плавный ход, предотвращает заносы и опрокидывания;
• стабилизирует положение автомобиля при поворотах;
• поглощает энергию толчков, защищает кузовные детали от преждевременного износа и делает поездку более комфортной для водителя и пассажиров.

Бриллиантов в автомобильной подвеске нет, но для автомобиля этот узел бесценен
