Регулировка ТНВД ЯМЗ-238
От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.
Зачастую ТНВД описываемой марки регулируется на таких стендах:
Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.
На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.
Для просмотра онлайн кликните на видео ⤵

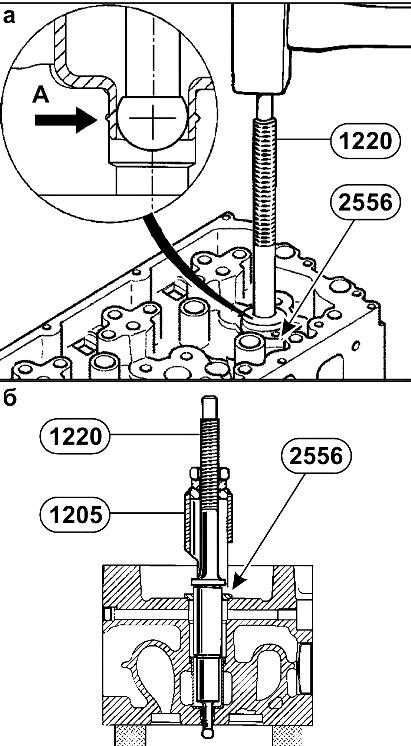

Замена стаканов форсунки в головке блока цилиндров двигателя ЯМЗ. Подробнее
Ремонт ГБЦ замена стаканов форсунки ЯМЗ 236, 238, 240 МАЗ КрАЗ УрАЛ Т150 В Подробнее

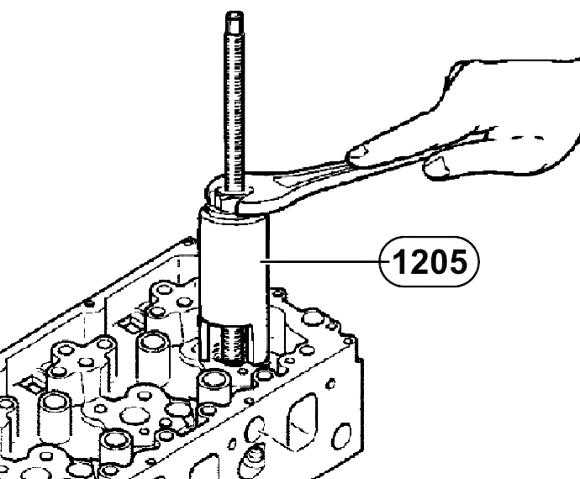

Замена стакана форсунки на головке двигателя ЯМЗ 236/238/240. Подробнее
вытащил стакан форсунки ямз 238 получилось все хорошо. 38 Подробнее
Достаем стаканчики с головки ЯМЗ 238 Подробнее
Антифриз в масле ЯМЗ-238. Потекли стаканы форсунок. Подробнее
Началось в колхозе утро 2/43. Вынимаем стаканы под форсунки на ЯМЗ 238. Подробнее

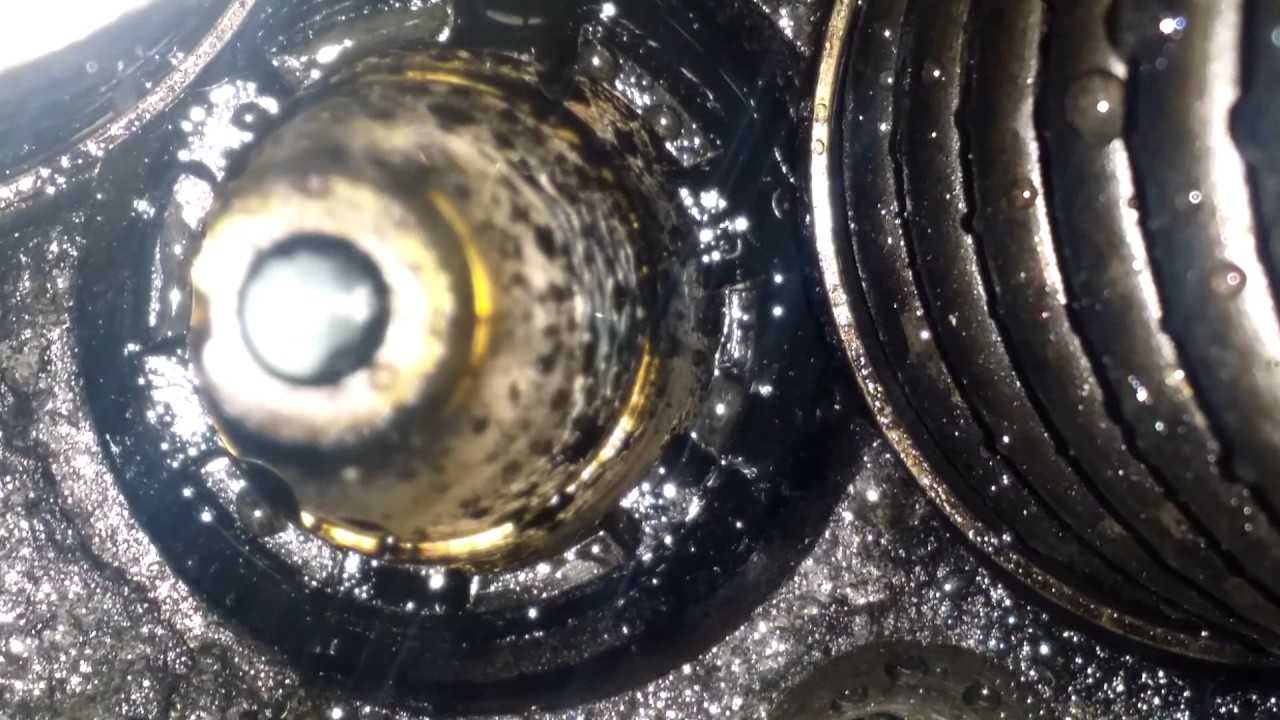

Извлечение стакана форсунки из головки ямз238 Подробнее
спец ключ для замены стаканов ГБЦ д65. ТОРТИК механника. Подробнее
Началось в колхозе утро 2/44. Устанавливаем стаканы под форсунки на ЯМЗ 238. Подробнее
Замена стаканчиков форсунок,регулировка клапанов за два оборота каленчатого вала,и запуск мотора ямз Подробнее
МАЗ замена стаканов Подробнее
замена сальников клапанов и стаканов под форсунки ЯМЗ-7511 Подробнее
Замена стакана форсунки ЯМЗ Подробнее
Замена стаканов форсунок, чистка кабины Подробнее

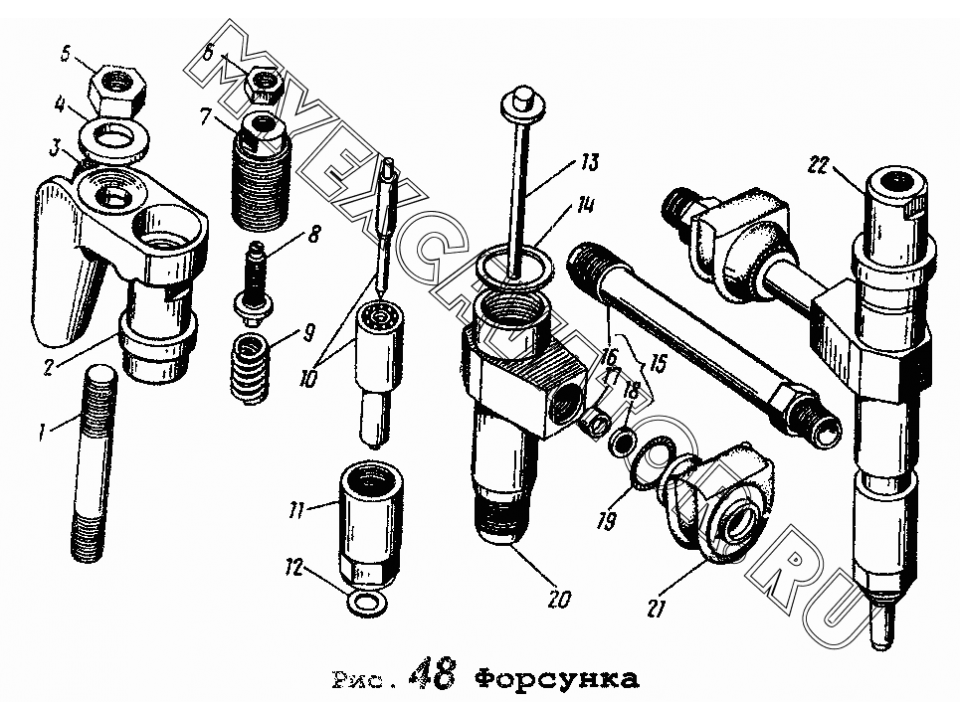

Снимаем форсунки ЯМЗ-236 Подробнее
#Самодельный #съёмник для #стаканов #форсунок CAT С-12 Подробнее
ЮМЗ. Как заменить уплотнения стаканов форсунок трактора ЮМЗ. Seal glasses injector tractor UMZ Подробнее
ЯМЗ замена стакана форсунки.1 часть. Подробнее
Источник
Рабочие регулировки привода ТНВД ЯМЗ 236
Минимальную и максимальную частоты вращения регулируют соответствующими болтами. Предварительное натяжение пружины устанавливается с помощью винта.
Номинальная подача регулируется болтом. Обороты начала срабатывания корректируются корпусом корректора. Болтом ограничивают максимальный скоростной режим.
В процессе регулировки привода ТНВД ЯМЗ 236 определяют момент конца выдвига рейки. В случае отклонений необходимое число оборотов устанавливают винтов двуплечного рычага.
Регулировка тнвд ямз грузовых автомобилей проводится на стенде с прецизионной точностью. Выполняют:
- Проверку номинального значения подачи топлива;
- Регулировку хода рейки;
- Устанавливают значение подачи горючего при перегрузках и при запуске.
После полной регулировки насоса выполняются испытания и обкатка. Замеряется количество горючего, просачивающегося сквозь зазоры. Допустимы только незначительные подтекания. При заметной утечке топлива проверяют герметичность элементов.
Во время проведения испытаний в соответствии с видео регулировки ТНВД ЯМЗ 238 устанавливаются возможные отклонения в работе насоса. Устраняются шумы, заедания деталей, течь в местах уплотнений.
В процессе эксплуатации нарушается момент и количество подачи топлива. Меняется угол опережения впрыска.
Чтобы поддержать насос в рабочем состоянии, рекомендуется через каждый 800 часов эксплуатации снимать элемент, проводить проверку и регулировку ТНВД ЯМЗ 238, а также других элементов механизма.
Благодаря своевременному ремонту вы сможете быстро устранить неисправности и повысить эффективность работы силового агрегата. Однако если заметите неисправность агрегата, советуем купить новый ТНВД ЯМЗ в нашем каталоге.
Определение неисправности
Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.
Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.
Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.
Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.
Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.
В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.
После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.
При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.
Заключение
Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.
Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
Печать
Обзор модификаций двигателя «ЯМЗ-7511» и сферы их применения
Дизельные моторы серии «ЯМЗ-7511» в сравнительно короткий срок получили широкое применение на бортовых автомашинах, седельных тягачах, самосвалах, прочей автомобильной и автобусной технике. Всего насчитывается 20 модификаций данной дизельной «восьмёрки», практически каждая из которых «подгонялась» под потребности определённого вида техники, под конкретного партнёра , «Гомсельмаш» и прочие.
Большегрузный самосвал «МоАЗ-7505» с двигателем «ЯМЗ-7511»
Так где же ставят «7511-е»? Вот чёткий и исчерпывающий ответ. Конкретно о практическом применении каждого из вариантов двигателя:
- ЯМЗ-7511.10 – основная комплектация с индивидуальными головками цилиндров, поставляемая вместе с коробкой переключения передач ЯМЗ-239 и сцеплением ЯМЗ-184. Двигатель ЯМЗ-7511.10 используется в составе шасси МЗКТ-65272 на седельных тягачах МЗКТ-74181, производства Минского завода колёсных тягачей.
- ЯМЗ-7511.10-01 и ЯМЗ-7511.10-06 – другой вариант силового агрегата для седельных тягачей на шасси МЗКТ 6х6, 8х4, 8х8. Данная техника известна, прежде всего, как «колёса» такого грозного отечественного вооружения, как «Тополь-М», ЗРК «Печора», ПВО-комплекс «С-300».
- ЯМЗ-7511.10-10 – в комплекте с механизмом отбора мощности (МОМ) и со сцеплением ЯМЗ-184 используется в составе мощного фрезерно-роторного снегоочистителя производства «Севдормаш» (Северодвинского завода дорожных машин).
- ЯМЗ-7511.10-11 – двигатель для колёсных шасси БАЗ производства БЗКТ (Брянского завода колёсных тягачей), тягачей высокой проходимости грузоподъёмностью от 14ти до 40 тонн, прежде всего для военной техники. Производится с коробкой переключения передач ЯМЗ-2393-03 и со сцеплением ЯМЗ-184.
- ЯМЗ-7511.10-12 – используется в составе шасси и самосвалов грузовых автомашин «Урал -6563» 8х4.
- ЯМЗ-7511.10-16 – мотор для использования на шасси «КрАЗ -7140Н61С6» и на седельных тягачах «КрАЗ-6140ТЕ».
- ЯМЗ-7511-18 – дизель для применения на шасси «МЗКТ» и на челябинских тяжёлых энергонасыщенных промышленных тракторах-бульдозерах марки «ДЭТ-250». Двигатель выполнен под установку охладителя наддувочного воздуха (монтируется он непосредственно на изделии).
- ЯМЗ-7511.10-34 – ещё один вариант для оснащения колёсных автотягачей производства МЗКТ, специально для шасси модели тягача «МЗКТ-65272».
- ЯМЗ-7511.10-35 – мотор, используемый в составе шасси «МЗКТ-8021-02», «МЗКТ-80211-02», в их специальном –тропическом – исполнении.
- ЯМЗ-7511.10-36 в комплекте с коробкой переключения передач ЯМЗ-239-22 или ЯМЗ-239-12 (с двухконусными синхронизаторами) и со сцеплением ЯМЗ-184-15. Сфера применения: бортовые автомашины и седельные тягачи, а также лесовозы и сортиментовозы Минского автомобильного завода.
- ЯМЗ-7511.10-37 – специальные моторы для комплектования кормоуборочных комбайнов «РСМ-1401» от .
- ЯМЗ-7511.10-38 – был разработан конкретно для зерноуборочных комбайнов «РСМ-181» .
- ЯМЗ-7512.10 – силовой агрегат для самосвалов и погрузчиков «МоАЗ» (Могилёвский авто), а также специальных кормоуборочных комплексов «Полесье».
- ЯМЗ-7512.10-04 – основной двигатель в составе самосвалов «МоАЗ-75051» и погрузчиков «МоАЗ-4048».
- ЯМЗ-7512.10-05 — используется в составе кормоуборочных комплексов – комбайнов «Полесье», производства .
- ЯМЗ-7513.10; ЯМЗ-7513.10-03 – используется в составе шасси «МЗКТ-65272», на седельных тягачах «МЗКТ-74181».
- ЯМЗ-7514.10 и ЯМЗ-7514.10-01 – специальные двигатели для его применения в составе дизельных электростанций мощностью в 200 кВт, различных отечественных производителей.
Седельный тягач «КрАЗ-6140» с двигателем «ЯМЗ-7511»
В общем и целом, 8ми-цилиндровые «ярославцы» сегодня представлены на порядка полусотни модификаций различной тяжёлой техники. Многие наработки «ЯМЗ-7511» представляют собой специализированные версии, сделанные под какую-либо конкретную технику.
Надежность, проблемы и ремонт ЯМЗ-7511
В 1996 году был выпущен обновленный вариант 238-го семейства, который получил название ЯМЗ-7511. Рассмотрим отличия 238 от 7511. За основу для создания нового дизеля был выбран блок цилиндров ЯМЗ-238ДЕ2 с конфигурацией V8 (угол развала 90º) и с масляными форсунками. Внутри него стоит коленвал 238ДК с диаметром коренных шеек 110 мм, а диаметр шатунных шеек равен 88 мм — такой же коленчатый вал, как на 238ДЕ2. Шатуны, поршни, поршневые кольца такие же, как на 238ДЕ2, с поршневым пальцем 52 мм, а высота поршней 85 мм. Маховик тоже остался без изменений. Здесь стоит масляный насос с производительностью 165 л/ч (был 140 л/ч).
Для 7511 были использованы чугунные 8-ми клапанные головки от ЯМЗ-238ДЕ2. Распредвал по-прежнему находится в блоке, а его характеристики такие же, как у 238ДЕ2 (фаза 233/272). Регулировка клапанов на ЯМЗ-7511 требуется после 1000 часов работы. Зазоры клапанов такие же — 0.25-0.30 мм для впускных и выпускных. На дизельном двигателе 7511 стоит непосредственный впрыск топлива с механическим ТНВД 175 и с форсунками 267-01. Давление форсунок — 270 кгс/см 2 . Давление масла на прогретом моторе лежит в диапазоне 4-7 кгс/см 2 . Это турбодвигатель и здесь используется турбина ТКР-100, давление наддува увеличено с 1.08 бар до 1.23 бар. Здесь применен фильтр тонкой очистки топлива от предшественника. По сути, двигатель 7511 от 238 ДЕ2 отличается только насосом и увеличенным давлением наддува, что позволило довести мощность до 400 л.с
Отличия двигателей ЯМЗ 7511
1. ЯМЗ-7511 — версия на 400 л.с. Здесь стоит ТНВД 175-01 (на моделях от ЯМЗ-7511.10 до ЯМЗ-7511.10-20) и 175-40 (на моделях от ЯМЗ-7511.10-34 до ЯМЗ-7511.10-43). Применяли этот движок на МАЗ-5336, 5432, 5440, 6303, 6317, 6403, 6417, 6422, 6425; Урал-6563, КрАЗ-6140, 7140, ДЭТ-320, КО-816, МЗКТ-65272, 74181, 8021, комбайны RSM 1401 и Torum-740. 2. ЯМЗ-7512 — аналог на 360 л.с. и с ТНВД 175-11. Встречается двигатель на МоАЗ-7505, 4048 и на комбайне Полесье. 3. ЯМЗ-7513 — мотор на 420 л.с. с насосом 175-50. Ставился на МЗКТ-6527, 6922 и 7418. 4. ЯМЗ-7514 — аналог 7511 на 375 л.с. с другим генератором и с ТНВД 175-70. Предназначен для дизельных генераторов АД-200.
Делаем регулировку топливного насоса высокого давления
Первый этап ремонта топливного насоса, регулировку ТНВД ЯМЗ 238, необходимо выполнять на специальном оборудовании
Здесь важно выявить возможные причины поломки, определить степень износа деталей
Качественная регулировка влияет на экономичность и эффективность дизельных двигателей. Сказывается на работе топливной системы.
Особенности регулировки ТНВД ЯМЗ 7511
Увеличился расход топлива? Советуем выполнить регулировку ТНВД ЯМЗ. Перед проверкой в корпус насоса заливается дизельное масло до соответствующих меток.
Начинают регулировку с проверки установочных параметров. Диагностируют состояние клапанов и их давление.
Топливо подают в головку насоса. Если уже в первые минуты проверки горючее заметно подтекает, замените нагнетательный клапан. При отсутствии утечки из штуцеров давление увеличивают. Внимательно наблюдайте, в какой момент откроется клапан.
Если установлено при попадании топлива в трубку давление не соответствует нормам, заменяют пружины нагнетательных клапанов.
Также при регулировке ТНВД ЯМЗ 7511 проверьте угол начала впрыска горючего. Используйте моментоскоп. Измеренное значение угла должно соответствовать значениям из таблицы завода-изготовителя.
Рабочие регулировки привода ТНВД ЯМЗ 236
Минимальную и максимальную частоты вращения регулируют соответствующими болтами. Предварительное натяжение пружины устанавливается с помощью винта.
Номинальная подача регулируется болтом. Обороты начала срабатывания корректируются корпусом корректора. Болтом ограничивают максимальный скоростной режим.
В процессе регулировки привода ТНВД ЯМЗ 236 определяют момент конца выдвига рейки. В случае отклонений необходимое число оборотов устанавливают винтов двуплечного рычага.
Регулировка тнвд ямз грузовых автомобилей проводится на стенде с прецизионной точностью. Выполняют:
- Проверку номинального значения подачи топлива;
- Регулировку хода рейки;
- Устанавливают значение подачи горючего при перегрузках и при запуске.
После полной регулировки насоса выполняются испытания и обкатка. Замеряется количество горючего, просачивающегося сквозь зазоры. Допустимы только незначительные подтекания. При заметной утечке топлива проверяют герметичность элементов.
Во время проведения испытаний в соответствии с видео регулировки ТНВД ЯМЗ 238 устанавливаются возможные отклонения в работе насоса. Устраняются шумы, заедания деталей, течь в местах уплотнений.
В процессе эксплуатации нарушается момент и количество подачи топлива. Меняется угол опережения впрыска.
Чтобы поддержать насос в рабочем состоянии, рекомендуется через каждый 800 часов эксплуатации снимать элемент, проводить проверку и регулировку ТНВД ЯМЗ 238, а также других элементов механизма.
Как установить ТНВД на дизель ЯМЗ-238
1. Установить ведомую полумуфту (рис. 1, 2) на муфту опережения (демпферную муфту) и закрепить болтами. 2. Повернуть муфту так, чтобы бобышки ведомой полумуфты установились в горизонтальное положение, а метка на торце муфты находилась в зоне указателя.
3. Установить фланец полумуфты в сборе с ведущей полумуфтой и пакетами пластин на вал привода, при этом выступ «а» на фланце полумуфты должен находиться с левой стороны, если смотреть на привод со стороны вентилятора.
4. Установить на двигатель топливный насос высокого давления с муфтой опережения (демпферной муфтой) в сборе и закрепить его болтами.
Перед затяжкой стяжного болта привода и после установки угла опережения впрыскивания отрегулировать плоскостность пакетов пластин путем перемещения фланца полумуфты по валу привода.
На блок цилиндров двигателя топливный насос устанавливать в вертикальном положении, болты крепления заворачивать равномерно, не допуская завала насоса.
Окончательный момент затяжки болтов крепления насоса 30…40 Нм (3…4 кгс.м).
5. Соединить секции насоса с форсунками топливопроводами высокого давления в порядке, показанном на рис. 3.
6. Отрегулировать угол опережения впрыскивания топлива. Смотрим статью Как отрегулировать впрыск топлива дизеля ЯМЗ-238
7. Проверить наличие масла в корпусах топливного насоса высокого давления и регулятора, при необходимости, долить масло до уровня отверстия под трубку отвода масла.
8. Подсоединить трубки подвода и отвода масла и топливопроводы.
После пуска двигателя подрегулировать минимальную частоту вращения холостого хода коленчатого вала следующим образом:
1. Ослабив контргайку, вывернуть корпус буферной пружины на 2 – 3 мм.
2. Болтом ограничения минимальной частоты вращения (рычаг управления должен упираться в этот болт) подрегулировать минимальную частоту вращения холостого хода до появления небольших колебаний частоты вращения коленчатого вала двигателя.
При ввертывании болта обороты двигателя увеличиваются, при вывертывании – уменьшаются.
3. Ввертывать корпус буферной пружины до исчезновения неустойчивости частоты вращения. Категорически запрещается ввертывать корпус буферной пружины до совмещения его торца с торцом контргайки.
После регулировки законтрить болт минимальной частоты вращения и корпус буферной пружины гайками.
Минимальную частоту вращения холостого хода можно подрегулировать также на новом двигателе в начальный период его эксплуатации.
Нарушать заводскую регулировку максимальных оборотов без последующей проверки на стенде в процессе эксплуатации категорически запрещается.
Последствия неправильной регулировки
Все этапы работы по регулировке угла впрыска надо делать только в том случае, если мастер имеет достаточный уровень компетенции. Также должны быть в наличии необходимые инструменты и они должны быть в порядке. В противном случае никто не даст гарантии того, что процедура будет выполнена правильно. Некорректно проведенная операция может стать причиной серьезных неисправностей у будущем.
Любой сложный ремонт большегруза без соответствующей компетенции может не только не решить проблему, но и привести к необратимым изменениям.
Убедитесь, что нет раннего или позднего зажигания. В первом случае водитель сталкивается с повышенной жесткостью работы двигателя, неприятным звоном, появлением белого дыма. Пугающие признаки, их устранение заключается в правильной регулировке зажигания.
Делать это лучше на станции технического обслуживания большегрузов. В противном случае, неправильно проведенная процедура станет испытанием для большегруза и водителя.
Опытные водители интуитивно чувствуют когда требуется корректировка системы зажигания. Даже маститые дальнобойщики не всегда способны самостоятельно выполнить сложную процедуру. Им для этого требуется помощь специализированных центров.
Новичкам в деле вождения большегрузов изначально рекомендуется регулярно проводить технический осмотр транспортного средства. Механики подскажут когда требуется регулировка зажигания, своевременно выявят другие серьезные проблемы с транспортным средством. Повышается срок службы транспортного средства.
Проверка зажигания, остальных элементов выполняется в специализированных центрах. Но аксессуары должны быть у любого водителя. Они серьезно помогут на дороге или при появлении проблем.
