Для того что бы сделать ремонт двигателя ваз 2106 потребуются инструменты:
- Ключи на 10 до 36;
- Головки на 14, 17, 19, 21;
- Отвертка;
- Молоток;
- Съемник масляного фильтра;
Ремонт двигателя ваз 2106 будет рассмотрен пошагово.
1. Для начала ремонта нужно снять двигатель.
2. Выкрутите болт крепления рымы, которая устанавливается при снятии двигателя.
3. Снимите шланг топливного насоса, предварительно расслабьте хомут.
4. Окрутите 2 гайки, которые крепят топливный насос и уберите насос со шпилек.
5. Уберите проставку, которая установлена под насосом, с толкателем и прокладкой.
6. Уберите прокладку, которая стоит между проставкой и БЦ.
7. Снимите провода свечей зажигания.
8. Открутите гайку крепления распределителя зажигания к ГБЦ.
9. Уберите прижимную пластину КРЗ.
10. Отсоедините от вакуумного регулятора шланг.
11. Уберите распределитель зажигания с мотора.
12. Открутите гайку нижнего крепления генератора, уберите шайбы.
13. Открутите на 1-2 оборота гайка крепления генератора.
14. Открутите гайку крепления натяжной планки к БЦ, снимите шайбу.
15. Подвиньте генератор к БЦ; ослабьте натяжение ремня и снимите ремень с генератора.
16. Уберите генератор.
17. Уберите ремень генератора со шкивов.
18. Уберите шланг подогрева впускного трубопровода, ослабив затяжку хомута шланга.
19. Открутите 3 болта крепления корпуса насоса охлаждающей жидкости к БЦ и снимите насос в сборе со шкивом.
20. Снимите шланг карбюратора, предварительно отжав хомута.
21. Снимите шланг подачи разрежения к вакуумному регулятору распределителя зажигания.
22.Снимите шланг системы вентиляции картера.
23. Ослабьте затяжку хомута крепления шланга системы вентиляции к крышке сапуна и снимите шланг со штуцера крышки.
24. Снимите стопорную шайбу с оси промежуточного рычага привода дроссельной заслонки карбюратора.
25. отсоедините наконечник поперечной тяги от рычага карбюратора и снимите тяги привода дроссельной заслонки.
26. Ослабьте затяжку масляного фильтра и отверните его (см. «Замена масла и масляного фильтра в двигателе ВАЗ 2106»).
27. Уберите крышку сапуна от БЦ вместе с указателем уровня масла, открутив гайку крепления крышки сапуна.
28. Снимите датчик давления масла в системе смазки.
29. Отверните гайку крепления шкива коленвала.
30. Снимите шкив коленвала, отвернув гайку крепления
31. Окрутите 3 болта крепления картера и снимите шайбы.
33. Окрутите 6 болтов и 3 гайки крепления крышки привода распредвала к БЦ, и снимите крышку от блока.
34. Если на БЦ осталась прокладка, снимите ее.
35. Открутите 8 гаек, которые крепят крышки ГБЦ, уберите пластины, кронштейн с вакуумным шлангом крышку и саму крушку.
36. Снимите прокладку на головке блока.
37. Разогните лепестки стопорных шайб болтов крепления звездочки валика привода вспомогательных агрегатов и звездочки распредвала.
38. Снимите натяжитель цепи, открутив 2 болта крепления.

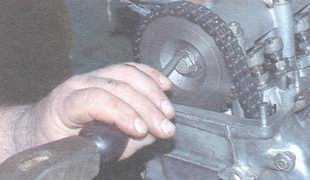

39. Ослабьте затяжку болта крепления звездочки валика привода вспомогательных агрегатов, при этом давая коленвалу проворачиваться.
40. Выверните болт крепления звездочки распредвала, при этом давая коленвалу проворачиваться.
41. Удалите звездочку и цепью распредвала.
42. Уберите звездочку с цепью с валика и снимите цепь со звездочки.
43. Открутите ограничительный болт и снимите цепь привода распредвала.
44. Снимите звездочку коленвала, сдвинув ее.
45. Открутите и уберите болт крепления вместе с башмаком.
46. Открутите 9 гаек, которые крепят корпус подшипников распредвала. Уберите плоские шайбы с корпусом подшипников.
47. Открутите 9 болтов крепления ГБЦ.
48. Отверните 11 болт крепления ГБЦ и снимите ГБЦ.
49. Снимите прокладку ГБЦ.
50. Удалите маховик.
51. Вывернете 2 гайки, которые крепят переднюю крышку картера сцепления и удалите крышку.
52. Выверните последние 16 болтов крепления масляного картера, удалите шайбы и масляный картер.
53. Снимите прокладку масляного картера.
54. Уберите держатель заднего сальника.
55. Снимите масляный насос, открутив 2 болта крепления.
56. Снимите прокладку масляного насоса.
57. Выверните 2 болта крепления упорного фланца валика привода вспомогательных агрегатов, сдвиньте валик вперед и удалите его.
58. Снимите шестерню привода распределителя зажигания, поддевь ее отверткой
59. Закрепите две гайки на шпильку крепления маслоотделителя, выверните шпильку.
60. Открутите болт, который крепит кронштейн сливной трубки маслоотделителя и удалите кронштейн, сдвинув его по трубке до конца.
61. Уберите маслоотделитель со сливной трубкой.
62. Отверните две гайки крепления крышки шатуна любого цилиндра.
63. Сдвиньте крышку шатуна с посадочного места легкими ударами молотка и снимите крышку с вкладышем.
Детальная инструкция по замене сальника коленвала на ВАЗ 2107

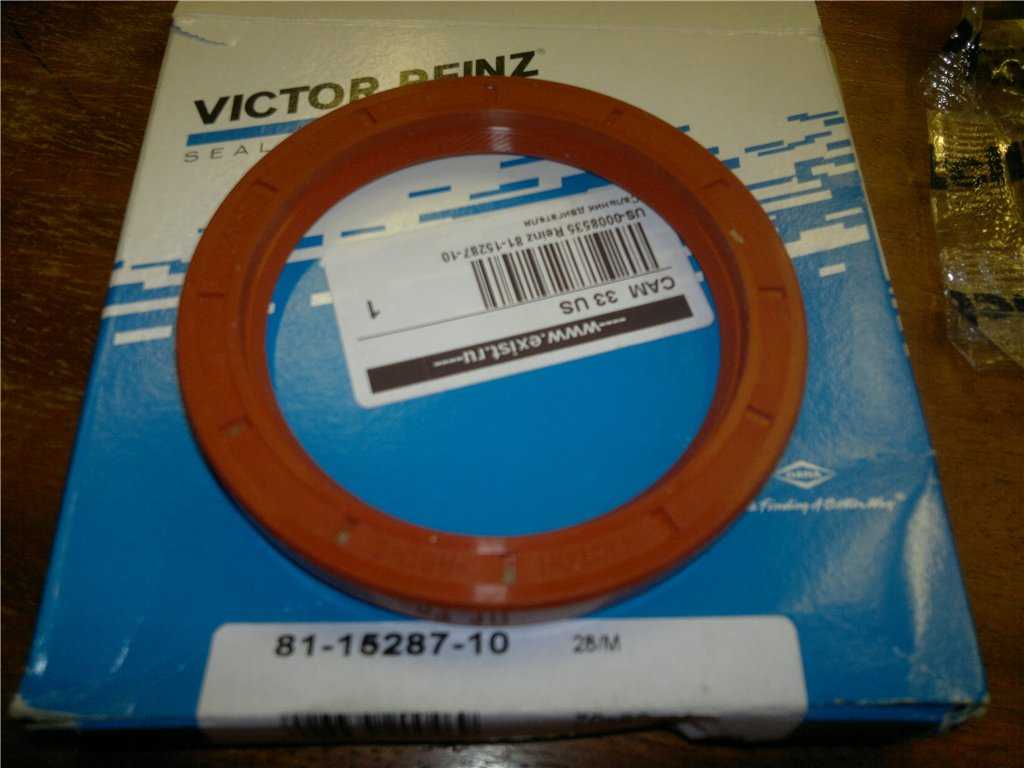

Сальник или же манжет коленчатого вала играет роль заглушки и во многом от того, в каком он состоянии, зависит функциональность этого узла. Согласно инструкции замена сальника коленвала ВАЗ 2107 должна в обязательном порядке, проводится через 150000 километров.
Если вы решили заменить передний или задний сальник самостоятельно, то проверьте вентиляционную систему картера в двигателе. Если она забита, то обязательно прочистите ее, иначе все ваши труды могут быть напрасными.
Где находится?
Сальники находятся в небольших отверстиях, на крышках привода распределительного вала. Находясь на концах валов, они выполняют две роли, первая это препятствует вытеканию масла и вторая это защита узлов от попадания пыли и грязи в систему. На фото красным обведена крышка распределительного вала. Синяя стрелочка показывает, где расположен шкив коленвала, за которым и находится манжет.
Причины и признаки неисправности

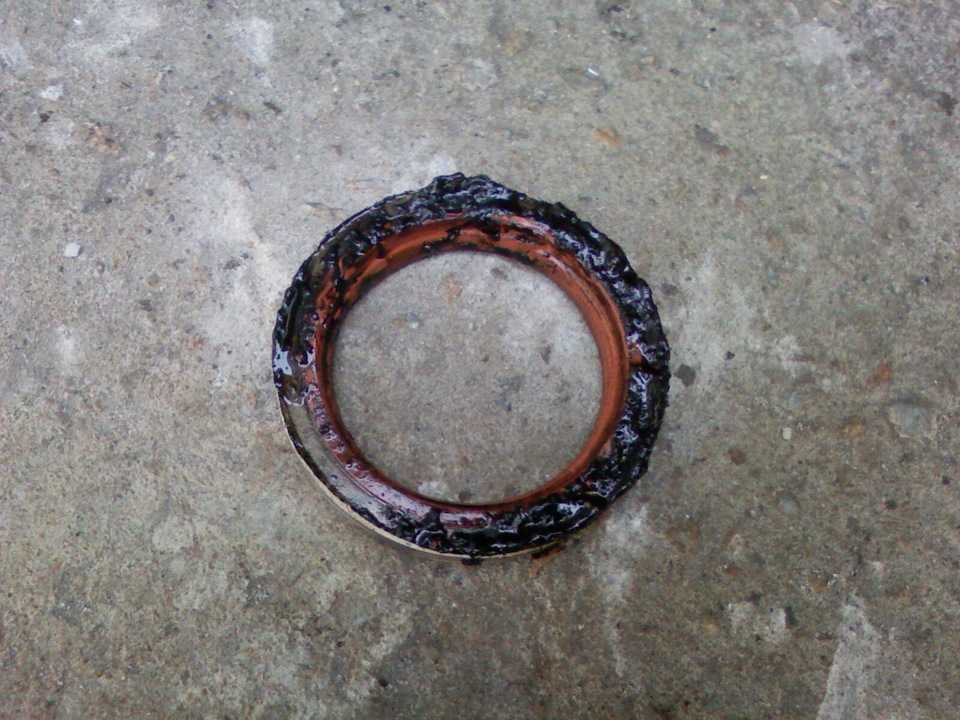

До указанного в инструкции срока сальник может выйти из строя в силу следующих факторов:
Кроме этого, во время езды зимой в случае если сапун забивается снегом, то повышается давление газов, которое может выдавить манжеты.
Процесс замены
Как правило, когда приходит время, то поменять нужно передний и задний манжет сразу.
Здесь есть свои нюансы. В случае если передний меняется просто, то меняя задний нужно демонтировать несколько громоздких узлов. Но это не так сложно как может показаться на первый взгляд и сделать это самостоятельно может даже автолюбитель с небольшим опытом.
Этапы
Первым меняем передний сальник.
Способ извлечения при помощи молотка и бородка
В этом видео продемонстрировано, как меняется передний сальник на автомобилях марки ВАЗ.

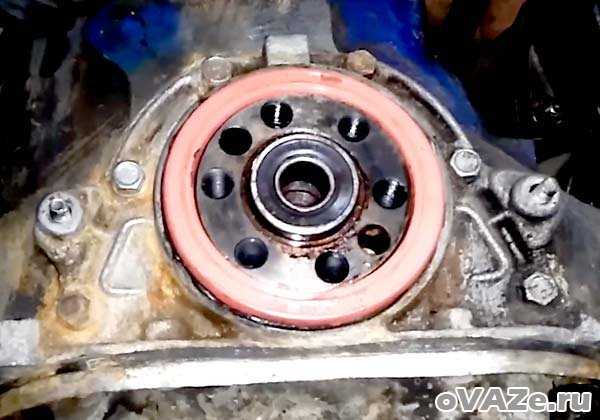

Теперь переходим к замене заднего манжета.
Для замены заднего манжета работы предшествующие замене переднего выполняем в том же порядке, за исключением скорости. Ее нужно поставить на нейтраль.
Меняется задний манжет на яме.
Этот болт должен быть вкручен обратно
Выкручиваем все шесть
Эта шайба должна быть снята
Выкручиваем при помощи гаечного ключа
Выкручиваем болты держателя
Эту прокладку желательно поменять
Если есть вопросы, то для того, чтобы лучше осмыслить процесс замены посмотрите видео.
Извините, в настоящее время нет доступных опросов.
Как разобрать двигатель Ваз 2106
Итак после процесса снятия, можно приступать к разборке двигателя. Для выполнения данных работ нам потребуются гаечные ключи начиная от «10» и заканчивая «36». Ключ на «36» нам необходим для гайки крепления шкива коленчатого вала, если его нет, то его заменит обычный газовый ключ. Для снятия головки блока цилиндров потребуются торцовые головки на «10» и «13» или специальный ключ. Ну и само собой, при выполнении подобного рода работ, под рукой всегда должны быть отвертка и молоток и еще съемник масляного фильтра.
Теперь, когда мы произвели снятие двигателя с автомобиля нам необходимо освободить его от всех навесных агрегатов для этого:
- Снимите масляный фильтр.
- Снимите головку блока цилиндров.
- Снимите генератор автомобиля ваз 2106.
- Переднюю крышку сцепления необходимо снять.
- Открутите и снимите распределитель зажигания.
- Снимите топливный насос вместе с теплоизоляционной прокладкой.
- Снимите датчик аварийного давления масла.
- Снимите крышку сапуна вместе с указателем уровня масла.
- Далее вам необходимо освободиться от корпуса насоса охлаждающей жидкости для этого отверните три болта крепления. Насос снимите вместе со шкивом.
- Теперь отверните гайку крепления шкива коленвала, немного отодвиньте его в сторону и снимите.
- Выверните болты крепления масляного картера к крышке привода распределительного вала и снимите крышку.
- Далее разогните лепестки стопорной шайбы звездочки привода вспомогательных агрегатов, удерживая коленвал от проворачивания, ослабьте затяжку болта, после чего снимите звездочку вместе с цепью.
- Снимаем цепь привода распредвала, предварительно вывернув ограничительный болт.
- Отодвигаем звездочку коленчатого вала в сторону и так же снимаем ее.
- Далее снимаем башмак натяжителя цепи, вывернув болт крепления.
- Снимаем масляный картер, аккуратно не теряя шайбы.
- Далее разбираем двигатель. Для этого снимаем держатель заднего сальника коленвала.
- Отверните болты крепления и снимите масляный насос.
- Отверните два болта крепления фланца валика привода вспомогательных устройств, отодвиньте его в сторону вперед и снимите его.
- Слегка подденьте отверткой шестерню привода масляного насоса и распределителя зажигания и снимите ее.
- Теперь вам необходимо навинтить две гайки на шпильку маслоотделителя, взаимно затянуть их и выкрутить шпильку. После чего отверните болты крепления кронштейна трубки маслоотделителя и снимите кронштейн. Для снятия его необходимо отодвинуть по трубке до конца. Ну и снимите маслоотделитель с трубкой.
- Далее необходимо снять с двигателя все поршня с шатунами, для этого отверните гайки крепления крышки шатуна любого на выбор цилиндра, надовите деревянным бруском на болты и выньте поршень вместе с шатуном, такую же работу произведите с остальными поршнями. При разборке не забудьте, что крышки шатунов не взаимозаменяемы поэтому не путайте их и присвойте каждой свое числовое значение.
Далее отворачиваем болты крепления крышки любого коренного подшипника, отсоеденяем крышку легкими постукиванием молотка от посадочного места и снимаем ее. Далее снимаем заднее упорное полукольцо задней опоры коленвала и переднее упорное кольцо снимаем так же задней опоры коленвала. Вынимаем все верхние вкладыши коренных подшипников коленвала из всех крышек шатунов, далее нижние вкладыши из всех крышек и вкладыши из всех шатунов необходимо извлечь.
На этом ремонтные работы по разборке двигателя на автомобиле Ваз 2106 завершены.
Самостоятельная затяжка
Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно
Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе
Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:
В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине
Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете. На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме
Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:
На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:
- первыми затягиваются два элемента, которые расположены в центре головки;
- далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
- производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.
- После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
- В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.
На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.
Технические характеристики
Можно выделить следующие главные характеристики двигателей ваз 2106:
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| Материал блока цилиндров | чугун |
| Система питания | карбюратор/инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня | 80 мм |
| Диаметр цилиндра | 79 мм |
| Степень сжатия, атмосфер | 8.5 |
| Объем, см. куб. | 1569 |
| Мощность, л. с. при 5400 об/мин | 75 |
| Крутящий момент, Нм при 3000 об/мин | 116 |
| Топливо | АИ 92 |
| Расход топлива на 100 км, л | |
| — город | 10.3 |
| — трасса | 7.4 |
| — смешанный | 10 |
| Расход масла на 1000 км, гр | 700 |
| Габаритные размеры (ДхШхВ), мм | 565х541х665 |
| Вес, кг | 121 |
| Виды масла | 5W-30, 5W-40, 10W-40, 15W-40 |
| Объем масла, л | 3.75 |
| При замене заливать, л | 3.5 |
| Ресурс двигателя, км | |
| 1. По данным завода | 125,000 |
| 2. Фактически | 200,000 |
| Тюнинг (потенциал/без потери ресурса), л/с | 200/80 |
| Свечи | А17ДВР, А17ДВ-10, FE65CPR |
| На какие автомобили устанавливается | ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074 |
Мотор устанавливается на автомобили: ВАЗ 2106, 2103, 2121, 21053, 2107 и 21074.
Из технических характеристик видно, что представленная конструкция мотора была значительно улучшена и доработана инженерами.
Передний сальник коленчатого вала — замена
Сальник заменяем при обнаружении замасливания передней части двигателя вследствие разбрызгивания масла шкивом коленчатого вала.
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту») и включаем I передачу.
2. Снимаем грязезащитный щиток двигателя (см. «Грязезащитный щиток — снятие и установка»).
3. Снимаем ремень привода генератора (см. «Ремень привода генератора — регулировка натяжения и замена»).
4. Специальным ключом на 38 мм отворачиваем гайку крепления шкива коленчатого вала.
5. Снимаем шкив коленчатого вала.

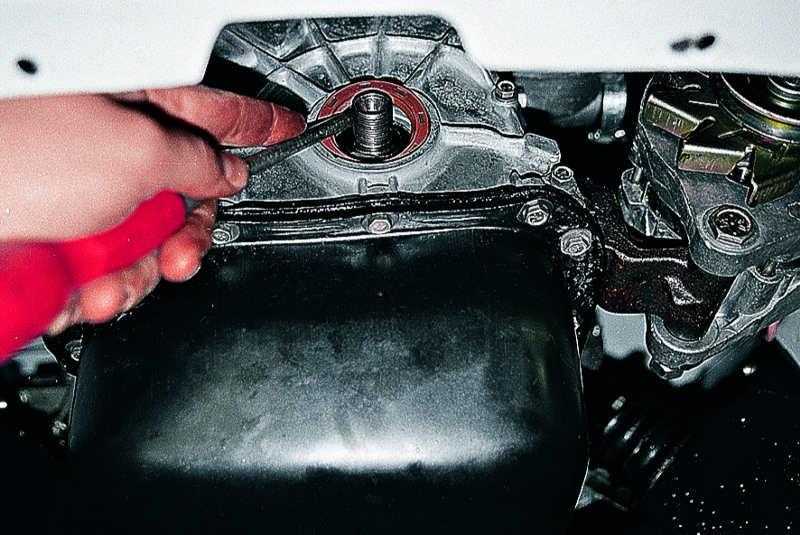

6. Отверткой поддеваем сальник коленчатого вала и извлекаем его из крышки привода газораспределительного механизма.
1. Смазываем рабочую кромку нового сальника моторным маслом и запрессовываем его в крышку через оправку (в качестве оправки можно использовать старый сальник или отрезок трубы подходящего диаметра).
2. Установка всех снятых деталей выполняется в обратной последовательности.
3. Регулируем натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка натяжения и замена»).
голоса
Рейтинг статьи
Капитальный ремонт двигателя ВАЗ 2106
Разборка двигателя ВАЗ 2106
Вот и настал для меня этот долгожданный момент — пошли работы по двигателю. Двигатель давно просил ремонта, т.к имели место след. проблемы:
+ еще ряд проблем, такие как подтеки масла с поддона, немного продавившаяся прокладка ГБЦ и т.д. Одним словом, движок, признаться, я подзапустил. По совету коллег с работы, нашел мастера-токаря, который возьмется за основную работу: расточку, шлифовку, подгонку и сборку ШПГ. Так же будет ремонтироваться ГБЦ. На свои плечи возложил сборочно-разборочно-отмывочные работы. Был подготовлен гараж и яма, и дело сдвинулось. Было решено разобрать и скинуть с движка все по максимуму, чтобы осталось только блок выдернуть, вдвоем с помощником.
Замена переднего сальника коленвала Ваз 2106 2107 2109 2110 2101, Уаз, Таврия
Часто встречаются такие поломки автомобиля, которые приводят к потере масла мотором. При этом ездить вроде бы можно, но нависает угроза масляного голодания поршневого агрегата. От многих таких напастей спасает переустановка манжет.
Например, порой случается так, что необходима замена переднего сальника коленвала. Почему же он выходит из строя? Причины этого кроются в следующих очевидных факторах:
Диагностика прохудившегося изделия элементарна: в области шкива коленчатого вала появляются подтеки масла. Далее исследуем процесс замены дефектного переднего сальника коленвала, опираясь на несколько популярных моделей автомобилей.
Как поступать с автомобилями ВАЗ
Поначалу разберем, как осуществляется замена сальника у ВАЗ 2107. Нам пригодятся:
Узнайте также как поменять термостат на приоре и поменять лампочку ближнего света на Логане.
Как видим, процесс довольно несложный. Смена сальника коленвала у ВАЗ 2106 и ВАЗ 2101 проходит точно так же. Далее определимся, как делается замена у ВАЗ 2109. Для ремонта нам нужны следующие атрибуты:
Приступаем к работам из смотровой ямы.
Данная технология непроста, но она рекомендована заводом-изготовителем. Таким же образом осуществляется замена переднего сальника у ВАЗ 2114. Однако у данного автомобиля часто присутствует защита двигателя, так что придется еще предварительно открутить и убрать её.
То же касается и замены сальника у ВАЗ 2110. Здесь необходимо так же удалить защиту перед разборкой. Остальные манипуляции совпадают с описанными выше.
Что делать с другими авто
А теперь посмотрим, как осуществляется операция на других авто. Для замены переднего сальника коленвала от УАЗа возьмем вот что:
Здесь процесс заканчивается. Кстати, у Газель Бизнес замена дефектного переднего сальника коленвала делается по точно такой же инструкции.
Для смены сальника коленвала у Таврии возьмем такие инструменты:
А теперь поговорим об иномарках.
Замена переднего сальника у Дэу Матиз производится по следующей инструкции (инструменты берем такие же).
Что интересно, у Рено Логан замена подтекающего переднего сальника коленвала делается по точно такой же технологии.
Вот и вся технология для данной марки авто. Если же перед нами, скажем, Шевроле Каптива, то замену детали необходимо проделать по инструкции для Дэу Матиз.
Цена проведения работы
В любом случае операция не из легких, соответственно, не каждый автолюбитель решится на такой ремонт. Но и автосервис его не обрадует. Дело в том, что смена переднего сальника подразумевает немалую цену работы.
Для доказательства вот средние данные по городам России. Смотрите нижеследующую таблицу.
| Город | Стоимость за 1 шт. |
| Москва | 1900 руб. |
| С-Петербург | 1900 руб. |
| Екатеринбург | 1600 руб. |
| Самара | 1500 руб. |
Здесь приведены приближенные данные для иномарок, у отечественных машин получится вдвое дешевле. Надо учитывать, что реальная стоимость ремонта может оказаться несколько больше. Однако указанные величины помогут сориентироваться.
Что ж, выше мы рассмотрели весьма важную операцию, с которой часто сталкиваются автолюбители при появлении подтеков масла у манжет коленчатого вала. Приведенные описания облегчат подготовку к ремонтным работам.
Теперь узнайте как проверить ток утечки аккумулятора и неисправности автомобильного генератора.
Техника проведения тюнинга двигателя
Доработка двигателя ВАЗ-2106 ориентирована на улучшение многих характеристик «сердца» машины. В частности, приверженцы отечественной «шестёрки» знают, что производитель обеспечил транспортное средство мощностью в 75 лошадиных сил.
При этом, чтобы достичь максимальной скорости, которую вновь-таки указывает производитель, следует выдержать некоторую паузу. Однако опытные мастера указывают, что тюнинг мотора ВАЗ-2106 позволяет повысить мощность движка, поспособствовать увеличению максимальной скорости авто, а также сокращению времени, при котором эта скорость достигается.
Безусловно, такие уверения приветствуются автовладельцами «шестёрок», которые готовы превратить самостоятельно свою «ласточку» в быстрого и немного «агрессивного зверя». Те, кто изучил рекомендации, как улучшить двигатель ВАЗ-2106, проведёт все манипуляции на высоком качественном уровне, сумеет удивить окружающих, когда на автотрассе «шестёрка» начнёт с лёгкостью обгонять престижные и хвалёные иномарки.
Если не поменять своевременно
На некоторых автомобилях неисправность прокладки — хроническая болезнь. Оригинальная штатная деталь выдерживает не больше 70-80 тыс. км пробега. При активной эксплуатации машины она выходит из строя ещё до пробега в 40 тыс. км.
Менять прокладку в срок крайне важно. Если этого не сделать, будет много неприятных сюрпризов: вся клапанная группа двигателя подвергнется мощной атаке грязи и пыли, которые без препятствий проникнут внутрь; начнётся сильная утечка масла, а дефицит смазки крайне отрицательно влияет на ресурс поршневой группы, клапанов; масло попадёт на датчики, свечные колодцы, провода, иные механизмы подкапотного пространства — увеличится риск возгорания; охлаждение силовой установки станет хуже
Меняйте прокладку сразу же, как только она перестаёт справляться со своими функциями. Если выбрать некачественное изделие или допустить ошибку при замене, подтёки масла появятся снова уже через несколько дней после замены.
Роль сальников в работе двигателя
Сальники – это одна из разновидностей манжет, которые в различных механизмах служат уплотнителем для движущихся деталей. Правильным будет называть его – армированная манжета или радиальная манжета. Роль сальника в работе двигателя – достаточно весома и любые сбои в его стабильном функционировании приводят к весьма нежелательным последствиям. Даже при незначительном смещении сальника от стандартного положения обязательно будет происходить утечка масла. Считается, что вероятность его замены составляет один раз в течение трёх лет. Однако такая замена может понадобиться и раньше, в зависимости от условий эксплуатации и различных побочных проблем.
Выберите двигатель
Отличный на ВАЗ 2106 практически любой двигатель ВАЗ. Здесь вы можете управлять двигателем от «Приора», «Нива», «Самара», «Калина» и т. Д. С успехом поставили и двигатель ВАЗ 2112. При установке таких двигателей в ГИБДД не будет серьезных трудностей при оформлении бумаг. В противном случае вы должны заполнить документы для внесения изменений в дизайн автомобиля. И это долго и дорого.
Владелец Вконтакте канал на .
https://youtube.com/watch?v=1yXAR7AdY68
страничка владельца.
Если, однако, принято решение избавиться от «души» ВАЗа в машине, то двигатель из FIAT 124 станет хорошей заменой. Этот двигатель идеально подходит для ВАЗ 2106, и необходимо выполнить работы по его установке с минимальной суммой.
Другой ВАЗ 2106 можно превратить в BMW, поставив двигатель на модели 326, 746, 536 или что угодно. Но поскольку такие двигатели всегда достаточно мощные, необходимо усилить подвеску, тормозную систему и так далее. В противном случае было бы опасно ездить на ВАЗ 2106. В общем, все зависит от фантазий владельца и кошелька.
Основные поломки
Все неисправности в моторе, делятся на те, которые можно устранить своими руками, и на те, которые требуют вмешательства специалистов и специального оборудования. Давайте рассмотрим незначительные поломки.
Ремонт двигателя ВАЗ 2106 не всегда требует денежных затрат, а иногда только значительного количества времени. Например, очень часто случается такая проблема, как нехватка уровня топлива в карбюраторе. Причины такой поломки могут быть в том, что топливо провод засорился осадком с бензобака или кусочками ржавчины. Чтоб избежать такой неприятной ситуации, вовремя меняйте фильтры. Если же, такая поломка случилась, то нужно продуть и промыть под давлением трубки топливо-провода, почистить бензобак, и продуть жиклеры карбюратора.
Часто, ржавчина, которая идет по топливному проводу, может повредить мембрану топливного насоса. Тогда, простой продувкой не обойдешься. Нужно разобрать насос, и поменять мембрану, а также, произвести замену вкладышей.
Более проблемная ситуация – когда в цилиндрах пропадает компрессия, и двигатель глохнет, или не может развить максимальную скорость и мощность. Норма для двигателя ВАЗ 2106 – 11 атмосфер. Если компрессия в цилиндрах меньше или больше, то это свидетельствует о явной поломке.
Но, причина того, что двигатель глохнет, может стать и карбюратор. Он может приготавливать неправильную смесь, в которой больше кислорода, чем полагается. Это связанно с тем, что вовремя не произведена замена вкладышей, и в них образовываются дырки, через которые лишний воздух попадает в поплавковую камеру.
Также, могут быть неправильно отрегулированные винты качества и количества топлива. Их регулировку можно запросто провести своими руками. Для этого, заверните оба винтика до упора, и потом, поочередно открутите винт качества на 1,5 оборота, а количества – на 4.
Если дело не в карбюраторе, и компрессия в цилиндрах нормальная, то ищите причину поломки в других узлах. Например, в кулачковом валу. Их нужно отрегулировать, используя отвертку. Делать это, нужно не снимая самого механизма с двигателя, так как собрать потом его обратно, вряд ли получится самостоятельно.
Демонтаж ГБЦ
Давайте вернемся к ситуации, когда в цилиндрах недостаточная компрессия. Причиной этого, часто стает не своевременная замена вкладышей. Для устранения этой поломки, разберите двигатель, сняв крышку головки цилиндров и газораспределительный механизм. Под ними и располагается прокладка, пропускающая воздух. Ее необходимо заменить, и в обратной последовательности собрать двигатель.
Капитальный ремонт двигателя ВАЗ 2106, производится очень нечасто. Он подразумевает собой замену всех деталей и вкладышей, которые находятся в постоянной работе, на новые. К ним относятся:
- Коленвал;
- Ремень генератора;
- Привод распредвала;
- Сальники;
- Клапана (81 штук);
- Втулки;
- Все пружины;
- Распредвал;
- Регулировочные болты;
- Кулачковый вал;
- Горловина для масла, датчик и фильтр;
- Головка цилиндров;
- Маховик;
- Все свечи (4 штуки);
- Поршни и кольца (4 поршня, и на каждом по 3 кольца: 2 компрессионных и 1 маслянное);
- Кривошипно-шатунный механизм;
- Поддон картера.
Приспособление для крепления мотора на стапеле
Перед тем, как начать капремонт, двигатель нужно снять с автомобиля, а для этого, потребуется специальное устройство, так как вес агрегата составляет почти 125 килограмм. Проводить разборку и сборку рекомендуется только при наличии соответственного опыта. Если Вы не встречались с такими проблемами раньше, то лучше не проводите данную процедуру самостоятельно, иначе Вы рискуете не собрать двигатель обратно.
Какие бывают клапанные крышки
Существует несколько типов плапанных крышек. В зависимости от вида крышки, нужно подбирать порокладку.
1970-1974 годКрышка более угловатая, чем поздние, выштамповка под звезду ГРМ высокая, маслозаливная горловина высокая.
Полный размер
1974-1979 годМаслозаливная горловина высокая, выштамповка под звезду ГРМ низкая, углы скруглены
Полный размер
1980 и далееТо же самое, но с низкой горловиной
На инжекторном варианте нет кронштейна привода газа, на передней части есть кронштейн крепления воздуховода.
Крышка 2123-1003260 (Шнива) имеет двойную стенку и резьбовую горловину.
Полный размер
Ну и самодельные/кооперативные/дилерские варианты
Какую функцию выполняет прокладка
Как только манжета утрачивает свойства, мотор даёт течь. Прокладка обеспечивает полную непроницаемость крышки и горловины для заливки смазочной жидкости.
Элемент находится под крышкой клапанного механизма, крепится вместе с ней на болтах и гайках. Изготовлена манжета из резины особого типа, долго не теряющей характеристик при нагреве. Затем качество материала постепенно ухудшается, деталь теряет эластичность, оказывается не в состоянии удерживать масло под давлением. Приходится снимать и думать, что делать дальше.
Неисправности и ремонт двигателя ВАЗ 2103
Двигатель ВАЗ 2103 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод. Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Основные отличия двигателя 2103 от увеличенная высота блока на 8,8 мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л. Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов, об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно. К другим проблемам, карбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут.
Тем не менее, по народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится удивляться почему же классика до сих пор ездит по нашим с вами улицам.
