Как снять ручку стеклоподъемника ваз 2107

Фотоинструкция по установке электростеклоподъемников ГРАНАТ в передние двери ВАЗ-2104, -2105, -2107

Вы смотрели

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

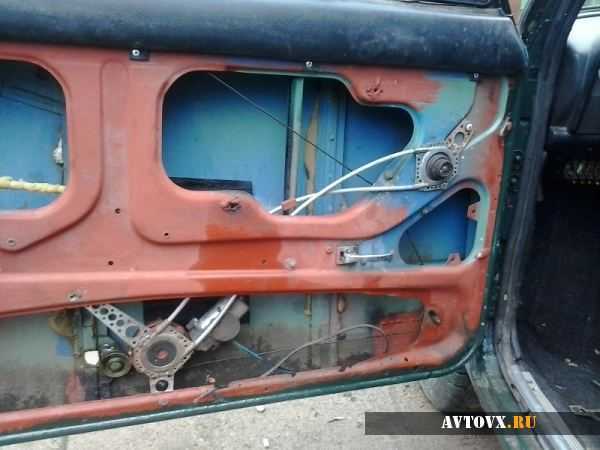

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Демонтируем тросовый механизм.

Размечаем отверстия согласно инструкции.

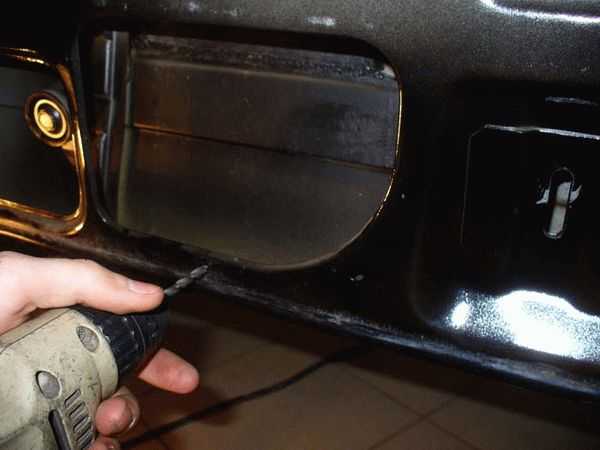

Делаем отверстия сверлом на 5.5

То же самое с нижним отверстием.

Заводим в дверь стеклоподъемник.

Фиксируем рейку в просверленных отверстиях.

Включением ЭСП, переводим каретку напротив технологического окна, опускаем стекло и совместив отверстия стеклодержателей с кареткой, крепим штатными винтами (места крепления показаны стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

На данном видео вы сможете увидеть каким образом разобрать и осуществить ремонт стеклоподъемника ВАЗ 2107.

Для этого необходимо снять обшивку с двери. При этом крестовой отверткой откручиваются три винта крепления ручки. С помощью плоской отвертки поддевается обшивка и с небольшим усилием оттягивается на себя. Обшивка держится на двери специальными пластиковыми распорными эксцентричными защелками. Далее ключом на 8 откручиваются три гайки крепление механизма привода стекла. Далее этим же ключом откручивается два винта крепление направляющей планки стекла, после чего направляющую необходимо отодвинуть в переднюю часть двери (ближе к завесам двери). Это дает возможность вытащить сам механизм привода стекла. Далее крестовой отверткой откручиваются по два винта двух планок крепления троса. Ключом на 8 ослабляется винт регулировки ролика натяжения троса, находящийся в нижней части двери. После этого трос снимается со всех направляющих и натяжного роликов, и механизм вынимается.

Новые стеклоподъемники на ВАЗ имеют скобу фиксации троса, которая снимается только после установки механизма. Замена стеклоподъемника на новый, производится в следующем порядке: Устанавливается сам механизм привода и прикручивается гайками. После этого производится натяжка троса от механизма привода на направляющий верхний ролик, затем нижний натяжной, верхний левый и нижний направляющий ролики и возвращается снова на приводной ролик механизма. Трос выходящий из верхней части приводного ролика механизма должен уходить к нижнему правому ролику, а трос, выходящий из нижней части приводного ролика должен уходить к верхнему направляющему ролику и далее как описано выше. После этого производится крепление троса к кронштейнам стекла (по два винта). Устанавливается направляющая планка. Проверяется механизм привода в действии, после чего устанавливается обшивка и ручка двери.

А вот, собственно, и само видео:

Монтаж стеклоподъемников на ВАЗ шестой модели

Для проведения работ по монтажу стеклоподъемников на автомобиль, понадобятся следующие инструменты и материалы:

• электрическая дрель;
• угловая шлифмашина (болгарка);
• набор сверл;
• отвертка и набор ключей;
• линейка, маркер, изолента.

Перед началом проведения работ не забудьте снять плюсовую клемму с автомобильного аккумулятора. Установка электростеклоподъемников на ВАЗ 2106 начинается с разборки двери, на которую планируется устанавливать механизм. Для этого снимают ручку штатного стеклоподъемника, отвинчивают подлокотник, снимают облицовку дверной ручки.

Далее, аккуратно поддевая отверткой края дверной обивки, снимают ее. Старайтесь не повредить при этом пластмассовые держатели дверной карты. Также снимают боковые обивки и резиновые заглушки кабельных каналов. Дальнейшие работы по монтажу стеклоподъемника несколько различаются, в зависимости от его типа, поэтому детально рассмотрим оба случая.

Для установки устройства специального типа необходимо провести демонтаж штатной системы поднятия стекол. Дальнейшие работы надо проводить согласно такому плану:

1. Закрепите стекло в верхнем положении любыми подручными средствами.
2. Прикрепите к кронштейну стекла регулировочную пластину с установленным внутри нее роликовым ползуном (или прижимные пластины рычажной системы).
3. В прорезь двери аккуратно заведите механизм стеклоподъемника (рычаги или рейку с установленным мотор-редуктором).
4. Присоедините механизм устройства к регулировочной пластине кронштейна стекла.
5. Проследите за тем, чтобы механизм был в положении, при котором стекло находится в максимально поднятом состоянии. Далее закрепите рейку или рычажный механизм на двери. Для этого изготовителем предусмотрены крепежные отверстия. В двери соответствующие прорези сделайте самостоятельно, просверлив отверстия необходимого диаметра.
6. Далее необходимо протянуть кабели сквозь отверстия в торце двери и стойке. К двери проводку прикрепите изолентой, проследив за ее свободным перемещением вслед за мотор-редуктором. Это поможет избежать обрыва кабеля и предотвратит стуки проводов о дверь во время движения.

Схема электростеклоподъемников ВАЗ 2106 предоставляется производителем. Вам нужно подключить устройство в разрыв провода прикуривателя. Так вы сможете управлять поднятием стекол, независимо от включения зажигания. К тому же, цепь будет защищена довольно мощным предохранителем прикуривателя. Подключив аккумулятор, проверьте работоспособность стеклоподъемников, а также полноту их хода. При необходимости отрегулируйте этот параметр.

Для установки универсальных стеклоподъемников снятие заводских механизмов не требуется, наоборот, необходимо смазать элементы их конструкции и добиться легкости хода стекла. Работу по монтажу проводим так:

1. Сверлим отверстия в двери в соответствии с установочными пазами кронштейнов креплений механизмов.
2. Закрепляем верхний механизм снаружи двери, установив его на шлицы привода заводского стеклоподъемника.
3. Проследив за тем, чтобы привод устройства находился в перекрещенном положении, с помощью кронштейнов закрепляем мотор-редуктор внизу двери, на внутренней ее части.
4. Подключите кабели управления согласно схеме.

Для облегчения хода стекол рекомендуется смазать все направляющие силиконовым спреем. Это не только увеличит скорость движения стекол, но и уменьшит нагрузку на электродвигатель и увеличит его ресурс. Дополнительно можно установить доводчики стекол, подключив к ним электростеклоподъемники.

Цена этих электронных приборов невысока, но они еще больше повысят удобство управления вашим автомобилем.

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Почему не работает стеклоподъемник на ВАЗ 2115? Как снять старый и установить новый стеклоподъемник?

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2115.  В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2115. Причин может быть несколько:

1. Окисление контактных соединений.
2. Поломка одного или нескольких элементов управления.
3. Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2115 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2115 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой.

Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.
5. Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Как снять ручку стеклоподъемника

Если ваш маленький автопарк состоит из автомобиля, который сделан отечественным производителем, то будьте готовы к тому, что могут появиться проблемы с ручками стеклоподъемников. Время от времени они могут ломаться, поэтому следует иметь минимальное представление о том, как произвести замену этого элемента, не прибегая при этом к помощи специалистов. Даже если ваш опыт в ремонте элементов автомобильного салона минимален, вы все равно справитесь с такой нетрудной задачей.

Что нужно для снятия ручки стеклоподъемника

Для того чтобы снять и установить новую ручку стеклоподъемника, вам нужно будет достать:

1) Плоскую отвертку;

2) Только что купленную ручку, в комплекте с которой идут шайба и защелка.

Не нужно никаких специальных съемников или же редких инструментов. Именно поэтому ремонт механизма стеклоподъемника не будет чрезмерно затратным с точки зрения финансов.

Порядок снятия ручки стеклоподъемника

Чтобы снять ручку стеклоподъемника, вам нужно будет предпринять следующие простые действия:

1) Поместите плоскую отвертку меду шайбой ручки и защелкой. Последнюю нужно поддеть и отжать от поверхности так, чтобы потом вы смогли ее снять, просто потянув на себя. Ручка легко выйдет из «посадочного места».

2) После снятия ручки нужно вынуть шайбу старой ручки.

На этом все. Но не всегда именно заменой ручки можно все исправить

Например, при появлении трудностей в поднятии и опускании стекла следует обратить внимание на сам механизм стеклоподъемника. Может быть, виной всему трос, который опускает и подымает стекло. Также причиной могут быть изношенные шлицы шестеренки системы стеклоподъемника

Если это так, то придется менять весь механизм. Чтобы это сделать, не нужно вынимать стекло. Действия следующие:

Также причиной могут быть изношенные шлицы шестеренки системы стеклоподъемника. Если это так, то придется менять весь механизм. Чтобы это сделать, не нужно вынимать стекло. Действия следующие:

1) Сначала нужно разобрать саму дверь машины.

2) Демонтируйте ручку и подлокотник. Для этого достаточно поддеть декоративные заглушки отверткой, после чего, используя крестовидную отвертку, придется открутить винты, которые держат саму ручку подлокотника. Открутив саморезы, которые удерживают карман двери, уберите его.

3) На ручке, которая открывает дверь, есть накладка. Ее нужно легонько поддеть, после чего снять. Далее нужно отвинтить кнопку, которая блокирует дверь.

4) С помощью плоской отвертки нужно поддеть обивку, которую одерживают восемь пистонов. После этого снимите ее.

5) Стекло крепится к стеклоподъемнику двумя болтами, которые нужно отвернуть головкой на «10». Стекло подымайте вверх. Этой же готовкой нужно отвернуть гайки, которыми крепится сам механизм стеклоподъемника. Детали нужно вынимать через окно панели двери. Заменив стеклоподъемник, соберите все в обратном порядке.

6) После установки нового механизма стеклоподъемника нужно будет закрепить стекло, установить новую ручку. Далее нужно проверить роботу системы. Только если все в порядке, можно будет возвращать на место обивку вреди, кнопку блокировки, подлокотник, карман и накладку на ручку.

В принципе, никаких проблем возникнуть не должно. Эта работа не отличается особой сложностью.

Замена ручки стеклоподъемника

Установка новой ручки стеклоподъемника осуществляется посредством выполнения вышеописанных действий в обратном порядке. Нужно взять ту шайбу, которая идет в комплекте с новой ручкой, и вставить ее на место старой. Эту шайбу нужно придерживать рукой, в это время вставляя новую ручку на место прежней. Многие специалисты говорят о том, что новую ручку нужно несколько раз провернуть. Это будет способствовать лучшему сцеплению новой ручки со шлицами шестеренок подъемника. Только после того как вы убедитесь, что ручка держится хорошо, можно устанавливать защелки, которые идут в комплекте с ручкой. По окончании всех работ проверьте работу ручки стеклоподъемника. Просто поднимите и опустите стекло несколько раз. Идти оно должно плавно. Если это не помогло, то придется лезть к самому механизму.

Итак, собственноручная замена ручки стеклоподъемника под силу даже самому неопытному автовладельцу. Специалисты утверждают, что будет нелишним проверить исправность всего механизма, чтобы потом больше не возвращаться к подобной проблеме. Только если у вас не вышло решить проблему со стеклоподъемником самостоятельно, следует обратиться к профессионалам за помощью или консультацией. Но высока вероятность того, что в подобных действиях не возникнет необходимости.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Как снять ручку стеклоподъемника на ВАЗ

Вообще их всего несколько, но выполняться они могут по-разному. Поэтому, человек привыкший снимать ручки, например, на Hyundai будет мучиться с ВАЗом, и наоборот. Ниже рассмотрим основные типы креплений и особенности их демонтажа.

Как снять ручку стеклоподъемника? Водители боятся демонтажа этого элемента. Сказывается минимальное количество информации в интернете, а также байки опытных водителей о большом количестве сломанных ручек. Чтобы правильно демонтировать узел, нужно знать его конструкцию, в данном случае способ крепления. Все разновидностей крепежа 3:

• Пластиковая защелка;
• Стопорное кольцо;
• Крепление на шлицах.

Первый вариант чаще всего применялся на ВАЗах, и также некоторых европейских автомобилях. Стопорное кольцо можно встретить на подавляющем числе современных иномарок. Автомобили Renault комплектуются ручками со шлицевым креплением.

Такой способ креплений вызывает меньше всего вопросов у автолюбителей. На первый взгляд, тут все просто. Нужно отжать и вытащить защелку, этого достаточно для демонтажа. Но, странным образом, именно такие ручки ломают чаще всего

Поэтому, обратим внимание на некоторые нюансы этой работы:

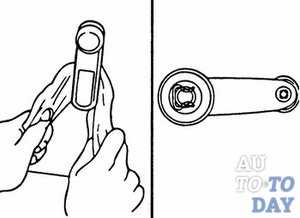

• Берем шлицевую отвертку и вставляем ее между защелкой и шайбой. Ваша задача сместить защелку немного назад. Часто в этом месте слышен хруст, это означает поломку ручки. В таком случае, следующий пункт можете пропустить;
• С помощью той же отвертки защелка вытаскивается целиком;
• Снимается со шлицов сама ручка, убирается шайба.

Сборка происходит в обратном порядке. Желательно, ручку ставить в наиболее удобное для себя положение. Также, перед установкой защелки немного покрутите ручку, это позволит ей идеально встать в шлицы.

Это крепление часто вводит автолюбителей в ступор. Мало кто знает, как правильно снимать такого типа ручки. Это приводит к поломке ручки. Что на многих иномарках может оказаться весьма болезненно для бюджета. Поэтому, все же лучше снимать аккуратно, тем более что при правильных действиях шансы сломать ручку минимальны. Сразу стоит оговорить способ, которым пользоваться нежелательно. Это демонтаж с помощью тряпки. Таким образом, вы гарантированно сломаете ручку. Лучше при демонтаже действовать в следующем порядке:

• Шлицевой отверткой слегка отжимают ручку, так открывается доступ к стопорному кольцу;
• Придерживая ручку отверткой, с помощью другой отвертки или крючком из проволоки снимают стопорное кольцо. Иногда оно ломается, но найти замену не так уж и сложно;
• Ручка снимается со шлицов.

Обратная сборка займет не так уж много времени. Самым сложным моментом будет размещение стопорного кольца на своем месте.

Шлицевое крепление. Это самый простой вариант. Применяется он на бюджетных автомобилях, связано это с минимальным количеством деталей в конструкции. Что снижает ее стоимость. Такая ручка просто надевается на шлицы без всяких дополнительных креплений. Демонтаж ее производится путем простого сдергивания со шлицов. В результате, процесс разборки оказывается максимально простым. Недостатком такого типа конструкций является постепенный износ шлицов, в результате чего, ручка начинает болтаться на них. И может сваливаться. Лечится это только заменой механизма или ручки, в зависимости от конкретного места износа.

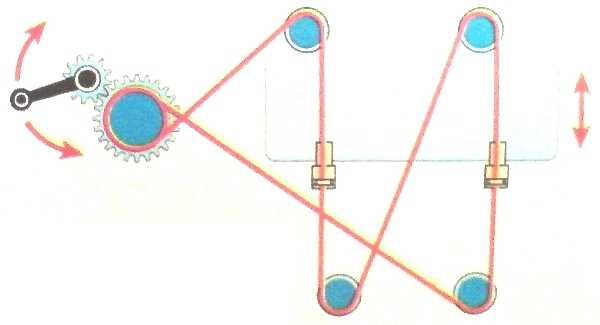

Механизм стеклоподъемника. Довольно часто, причиной демонтажа ручки становится плохая работа стеклоподъемника. Причиной такого поведения часто является ржавчина на тросах и шестернях. Поэтому, обязательно смажьте эти элементы конструкции. Иногда может понадобиться регулировка механизма

В таком случае, важно добиться идеальной длины тросов, при которой стекло будет свободно ходить. При плохой регулировке тросы могут запутаться, что приведет к заклиниванию механизма или их обрыву

В случае выявления большого износа деталей, следует заменить механизм. При его выборе учитывайте, что на многих моделях задние и передние стеклоподъемники могут отличаться.

Заключение. Ручка стеклоподъемника снимается в самых разных ситуациях. По сути, демонтировать ее необходимо при любом снятии обшивки двери. Поэтому, многие интересуются, как снять ручку стеклоподъемника и не сломать ее. Ведь эта пластиковая деталь довольно хрупка. На самом деле, даже абсолютно правильный демонтаж не убережет вас на 100% от необходимости в покупке новой ручки. Но, шансы обойтись без поломки значительно возрастут.

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;

• собираем подъемник с переходной пластиной;

• для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);

• заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;

• совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
• монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

1. Снимается дверная обшивка.
2. Отсоединяется трос от обойм, которые удерживают стекло.
3. С роликов снимается трос.
4. Далее идет снятие направляющего желоба и механизма подъемника.
5. Установка нового стеклоподъемника.
6. Заправка троса.
7. Фиксация кронштейнов стекла и натяжка троса.
8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Стеклоподъемник – это важный узел любого автомобиля. Хоть автомобилисты и не пользуются стеклоподъемниками при каждой поездке, но они всегда должны быть в рабочем состоянии. В автомобилях ВАЗ-2107 завод-изготовитель устанавливает ручные стеклоподъемники с тросовым приводом. Наличие электрических стеклоподъемников в «семерке» говорит о доработке автомобиля его владельцем.

Основная сложность при проведении такой операции, как замена стеклоподъемника ваз 2107, заключается в малом пространстве внутри дверей данного автомобиля.

Давайте более подробно рассмотрим процедуру замены ручного стеклоподъемника тросового типа на передней двери автомобиля ВАЗ-2107. Итак:

-Первым делом снимаем с внутренней стороны двери ручку открывания и ручку привода ручного стеклоподъемника;

— Откручиваем кнопку блокировки двери;

— Снимаем обшивку двери;

— Откручиваем две прижимные пластины, удерживающие троса;

— Опускаем стекло двери в самое нижнее положение;

— При помощи ключа №10 ослабляем крепление ролика – натяжителя и сдвигаем сам ролик немного в сторону, чтобы появилась возможность снять трос;

— Накидным ключом №8 откручиваем три крепежные гайки механизма стеклоподъемника;

— Приподнимаем стекло двери и вынимаем механизм стеклоподъемника через технологическое отверстие в двери автомобиля.

Установка нового стеклоподъемника производится в обратной последовательности. Однако имеются некоторые особенности, о которых хотелось бы сказать:

— Перед установкой механизма обязательно нужно промазать трос смазкой;

— На верхний ролик двери сразу подается нижняя ветвь троса, а верхняя ветвь соответственно будет идти вниз. Ввиду необходимости таких действий, советуем использовать проволоку, которая убирается после полного закрепления механизма стеклоподъемника и проведения всех регулировочных работ;

— Еще в механизме стеклоподъемника автомашины ВАЗ-2107 есть один верхний невидимый ролик. На первый взгляд надеть на него трос просто невозможно. Делаем так — на вершине троса скручиваем незамкнутую петлю и направляем ее к тому месту, где находится этот «невидимый» ролик. Двигаем петлю вверх – вниз, пытаясь зацепиться за ролик. В любом случае после нескольких попыток вы зацепитесь за этот ролик;

— Регулируем плавность движения стекла и окончательно подтягиваем все крепежные гайки.

Вот и весь процесс замены стеклоподъемника на автомобилях ВАЗ-2107.

Как снять ручку стеклоподъёмника на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что была необходимость снимать ручку стеклоподъемника двери на ВАЗ 2114. Это необходимо для того, чтобы заменить элемент или демонтировать дверную карту. Как провести данный процесс быстро и своими руками расскажет наша статья.

На видео ниже показан процесс снятия задней дверной обшивки на ВАЗ-2115. Аналогично снимается и ручка стеклоподъёмника на ВАЗ-2114:

Видеоматериал расскажет о процессе съема ручки стеклоподъёмника, а также поведает о нюансах и тонкостях проводимого процесса.

• 1 Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114
• 2 Выводы

Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114

Ручка заднего стеклоподъёмника.

Если автомобилисту необходимо снять ручку стеклоподъёмника, то не обязательно обращаться в автосервис и платить деньги. Этот процесс достаточно простой и занимает 10 минут времени, а поэтому нет смысла тратить деньги и время для посещения СТО.

Итак, рассмотрим, как выглядит непосредственно сам процесс:

1. Вставляем плоскую отвертку между шайбой и ручкой стеклоподъемника.

Вставляем отвертку и разжимаем упорную шайбу и ручку.

Отжимаем ручку и вынимаем упорную шайбу.

Доводчик стекол Pandora DWM

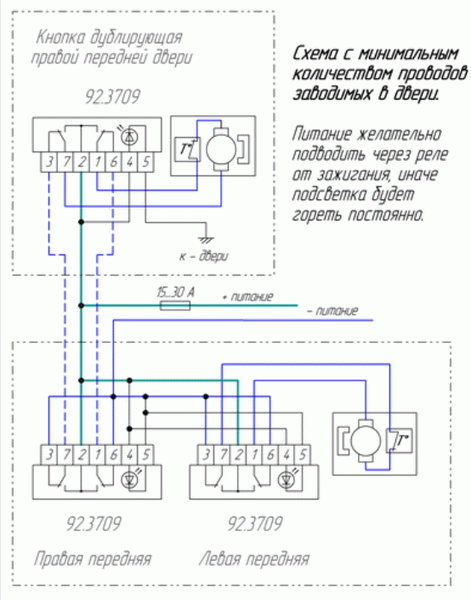

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Как снять ручку стеклоподъёмника ВАЗ-2107?

Процесс снятия практически не отличается от аналогичного на ВАЗ-2114. Исключение составляют более старые детали, которые, возможно, будет гораздо сложнее извлечь. Кроме того, на ВАЗ-2107 имеются ручки стеклоподъёмника как на задних, так и на передних дверях, поскольку модель более старшая. В случае поломки можно заменить ручку и у водителя, и у пассажиров. Запчасти для модели можно приобрести на рынке запчастей. Поскольку ВАЗ-2107 давно снят с производства, новые запчасти уже не выпускаются. Всегда можно взять комплекты для более современных моделей, поскольку они в целом универсальные. Вполне может подойти комплект для «Калины» или «Приоры».
