Катушка зажигания калина 8 кл неисправности

Аспекты эксплуатации

Частыми случаями обращения владельцев в сервис являются выходы из строя катушки или ее некорректное функционирование. Диагностировать модуль зажигания также можно самостоятельно. Для этого потребуется обзавестись соответствующими приборами. Одним из таких инструментальных средств диагностики является мультиметр. Он применяется в целях замеров фактического значения сопротивления на выводах катушки в версиях 8 клапанов Лада Калина, а также в версии 16 клапанов. Чтобы результаты замерных действий обладали максимальной корректностью к процедуре следует склоняться не менее двух раз.

Повреждение в системе зажигания может возникнуть на любом из участков цепи. Это обстоятельство требует максимальной тщательности и внимания во время диагностических манипуляций. Проверка начинается с того, что необходимо убедиться в правильности коммутации обмотки с массой. Теперь диагностируем центральный вывод катушки. Плюсовой контакт прибора прикладываем к нему, а минусной коммутируем с массой автомобиля. Смотрим на экран. Если присутствует символ бесконечности сопротивления, то это свидетельствует об отсутствии замыкания на данном отрезке цепи. Из этой информации владелец должен сделать вывод, что модуль зажигания исправен.

Теперь прибор коммутируем с расположенными по краям выводами модуля. Конкретный параметр на экране свидетельствует о присутствии неисправности внутри замка зажигания LADA Kalina. Если недочет и здесь не обнаружен, тогда следующим действием будет диагностирование вторичной обмотки катушки. Модуль зажигания располагаем перед собой так, чтобы оба контакта были развернуты к нам. С выводами для 4-го и 1-го цилиндров коммутируем диагностическое устройство. Убедившись в отсутствии неисправности (замыкания), переходим к проверке цепи для 2-го и 3-го цилиндров. Здесь также не должно присутствовать замыкания.

Эксплуатация катушки зажигания на Калине с 8-клапанным двигателем

Главная » Комплектующие » Эксплуатация катушки зажигания на Калине с 8-клапанным двигателем

Эффективно работающая катушка зажигания Калина 8-кл. — гарантия быстрого запуска автомобиля в любых погодных условиях. В связи с этим автовладельцы уделяют ей немало внимания. Часто даже сравнительно небольшая неисправность этого агрегата может надолго обездвижить машину.

Для того чтобы подобного избежать, необходимо следить за авто. Нелишним будет соблюдать все рекомендации завода-изготовителя по эксплуатационным характеристикам.

В противном случае автовладелец рискует ежегодно тратить немало средств на проведение длительного ремонта. Опыт показывает, что правильная езда на треть снижает риск возможных сбоев и связанных с этим простоев Лады Калины в гараже.

Проверка катушки зажигания и ее цепей

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Самостоятельно проверяем модуль зажигания Лада Калина.

Причин пропусков зажигания в рабочем двигателе может быть несколько, нередко проблема кроется не столько в неисправных проводах высокого напряжения, сколько в испорченном модуле зажигания.

Определить и устранить неисправность катушки зажигания на автомобиле Лада Калина можно самостоятельно, для этого достаточно иметь мультиметр. При помощи этого устройства вы сможете измерить сопротивление на контактах. Замеры производятся в несколько приемов, это позволяет выявить все возможные неполадки на том или ином промежутке цепи.

Проверка обмотки на предмет замыкания на массу

1. Установите прибор в режим измерения сопротивления.

2. Далее подсоедините один конец прибора к центральному контакту, который расположен на катушке, второй подключите к массе.

3. Если на дисплее мультиметра вы увидели бесконечность, можно смело говорить о том, обмотка не замыкает на массу, то есть на этом промежутке цепи все нормально.

Важно! Бесконечность, в этом случае, может также означать — отсутствие реакции подключения омметра. Другими словами, если на приборе была цифра 1 и при прозвоне она не поменялась — это и есть бесконечность. Проверка первичной цепи зажигания на предмет обрыва

Проверка первичной цепи зажигания на предмет обрыва

Данная проверка требует следующего набора действий:

1. К контактам зажигания расположенным по краям (крайние: правый и левый) подключите провода мультиметра.

2. Если после подключения мультиметр не изменил своих показаний — можно говорить про обрыв цепи. Решит данную проблему полная замена устройства.

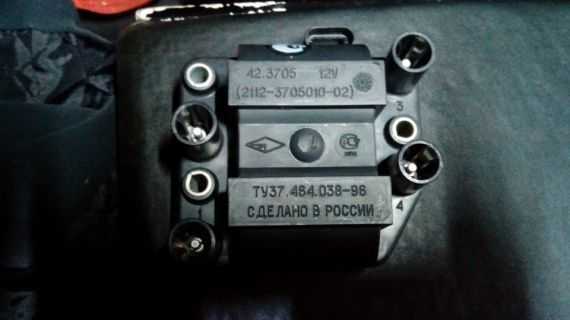

Проверяем вторичные обмотки модуля зажигания Лада Калина

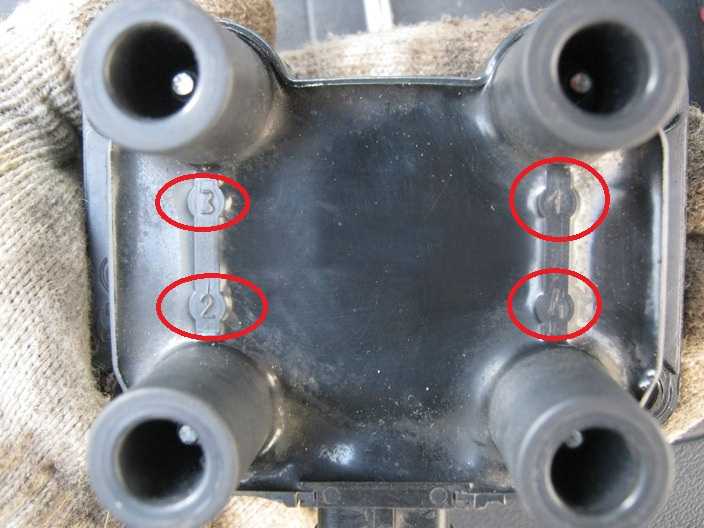

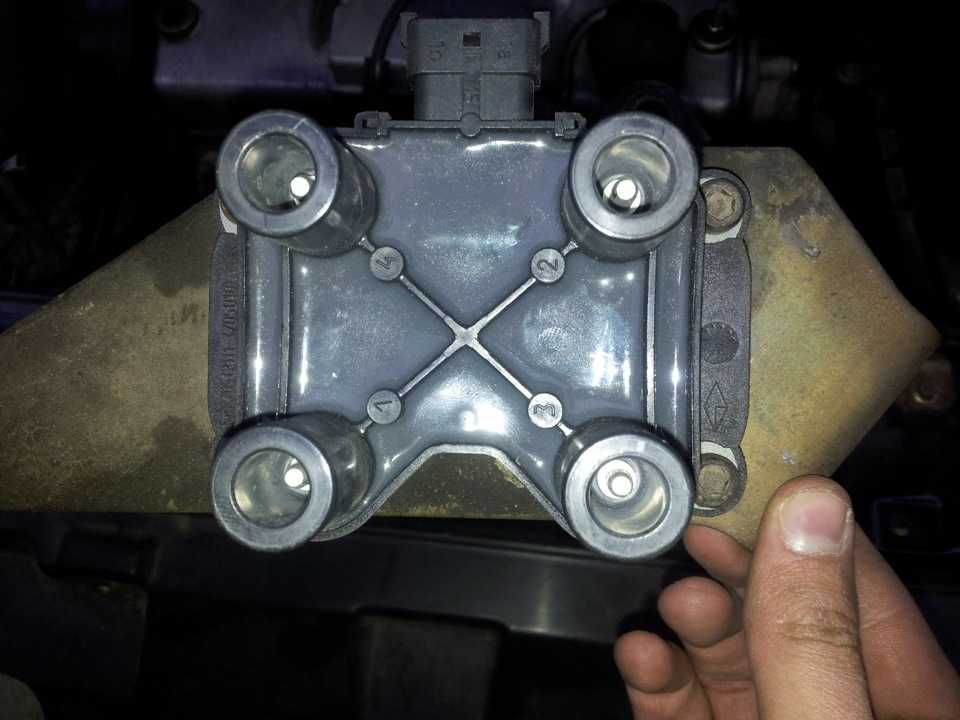

1. Поверните модуль зажигания Лада Калина таким образом, чтобы выводы высоковольтных проводов были направлены на вас.

2. После этого подключите приборные провода к выходу первого и четвертого цилиндров. По такому же принципу необходимо проверить второй и третий цилиндры.

3. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

Каждый из вышеописанных тестов более удобно проводить со снятым модулем, однако можно и не снимать.

Понравился материал? Поделись ссылкой с друзьями.

Признаки неисправности модуля зажигания ВАЗ 2110 и 2114. Разбираем и исправляем

• P3000 (а также 3001-3004) – не срабатывает зажигание в цилиндрах;
• P0351 – обрывание обмотки в паре 1/4 цилиндра;
• P0352 – обрывание обмотки в паре 2/3 цилиндра.

• Снимаем минус с аккумулятора (отсоединяем клемму);
• Снимаем наконечники со свечек зажигания;
• Фиксатор-крепление отжимаем. Отсоединяем колодку проводов от катушки зажигания;
• Выворачиваем крепления кронштейна коробки передач, а также – нижний болт на креплении блока цилиндров;
• Катушку зажигания вынимаем вместе с кронштейном, отсоединяем провода;
• Освобождаем крепление кронштейна и катушки;
• Катушку снимаем, на место ее ставим заведомо исправное аналогичное устройство. Собираем в обратном порядке;
• Если все заработало, значит, дело именно в катушке зажигания. Как правило, ее не ремонтируют, а просто заменяют на новое устройство. Так что придется сбегать в ближайший автомагазин или на авторынок за требуемой запчастью.

AutoFlit.ru

Как работает модуль зажигания?

Еще вчера, спроси у любого автомобилиста откуда к свечам зажигания приходит искра, все наверняка ответили бы – от катушки

По большему счету, не беря во внимание наличие в старых системах зажигания специального распределителя, который в принципе не меняет суть, ответ верный. Однако, в современных системах контроль за работой модуля, производит ЭБУ (электронный блок управления), он же компьютер

Именно современное чудо техники, отправляя на модуль низковольтные сигналы управления, дает стартовый толчок будущей искре и что здорово – делает это в нужный для двигателя момент за счет предварительного анализа позиции коленвала. Окончание подачи импульсов управления ЭБУ – это знак к действию, модуль зажигания сразу же начинает искровое зажигание. Как долго оно будет длиться, зависит от общего напряжения бортовой сети, а также уровня зарядки катушки.

Эксплуатация в различных условиях

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

• автомобиль пострадал в ДТП;
• замена свечей может потребоваться после попадания молнии в машину;
• некачественно ранее проведенный ремонт;
• использование неоригинальных запасных частей;
• несоблюдение сроков технического осмотра в сервисном центре.

Вне зависимости от причины схема зажигания нуждается в полноценном анализе. Нередко проблема носит комплексный характер. Именно поэтому, если у водителя недостаточно технического опыта, не следует принимать в качестве единственно правильного первое пришедшее в голову решение.

Ремонт

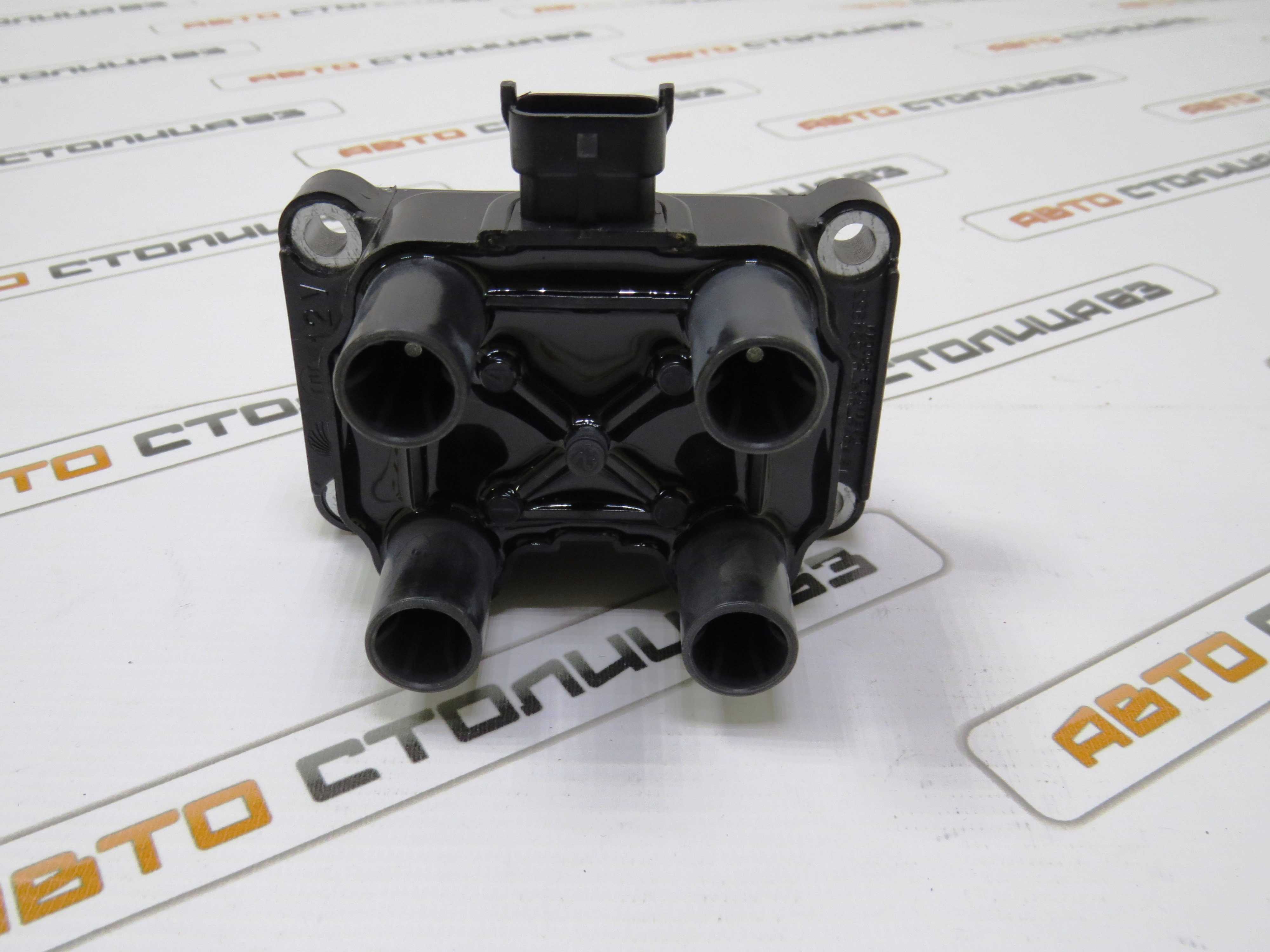

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

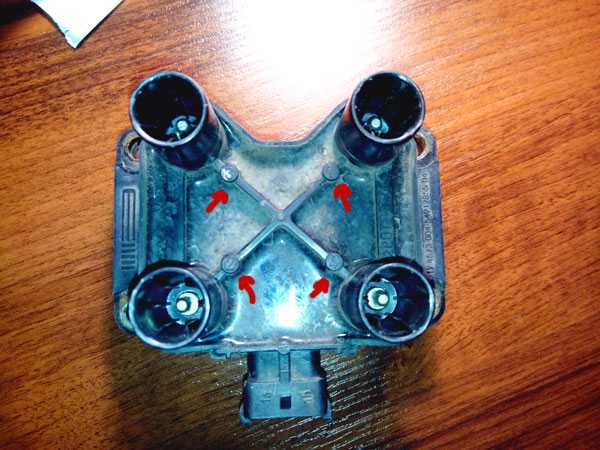

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Проверка катушки зажигания калина

ДВИГАТЕЛЬ 11183 1.6L 8-клапановОАО «АвтоВАЗ», мотор известен автолюбителям под названиями:11183;двигатель 21114;2114;Калина мотор;мотор Калина и др.ЗНАЧЕНИЕРабочий объем цилиндров, куб. см — 1.596Номинальная мощность, л. с. (при 5200 об/мин.) — 82Максимальный крутящий момент, Нм (при 2700 об/мин.) — 120Количество цилиндров — 4Количество клапанов на цилиндр, шт. — 2Общее количество клапанов, шт. — 8Диаметр цилиндра, мм — 82Ход поршня, мм — 75.6Свечи зажигания — А17 ДВРМ, BPR6ES (NGK) и др.Схема работы цилиндров — 1 — 3- 4- 2Система питания — Инжектор(распределенный впрыск с электронным управлением)Горючее Неэтилированный бензин АИ-92Расход топлива, л./100 км. (город/трасса) — 8,8/5,7Система смазки Комбинированная(разбрызгивание +под давлением)Тип моторного масла — 5W-30, 5W-40, 10w-30 и 10W-40Количество моторного масла, л — 3.5Система охлаждения — Жидкостная, замкнутого типаОхлаждающая жидкость — На основе этилен-гликоляМоторесурс, тыс. час. (теория/практика) — 150/300Вес, кг — 127

Проблемы автомобиля:1-Изчизают обороты и тяга в движение, на пару секунд.2-На бензине (газ есть ещё) колошматит немного…3-В темноте яркое кольцо пробоя вокруг изоляторов свечи.

Высоковольтные провода старые:Бирка- № 9216 21.01.13 13:03:54 PES/SCC SAMARA RUSSIAС другой стороны: ПЭС/СКК РОССИЯ САМАРА 2190 3707080 rev.00CСопротивление проводов.1-5.5 кОм2-4.7 кОм3- Не показывает, бесконечность.4- 3.2 кОм

Купил новые Высоковольтные провода:Высоковольтные провода 8-ми клап. «Милена» 2111-3707080 Для всех инжекторных автомобилей ВАЗ (8кл.)Сопротивление до 7 кОмКак подключить.

Пропуски при работе двигателя могут быть не только из-за неисправных высоковольтных проводов, но и из-за выхода из строя модуля зажигания. Чтобы выявить неисправность катушки зажигания на Ладе Калине, нам понадобится мультиметр, с помощью которого будем измерять сопротивление на его контактах. Измерения проводятся в несколько этапов, чтобы определить все возможные неисправности на том или ином участке цепи. По порядку обо всем расскажу ниже:

Как снять зажигание своими руками?

Проверку работоспособности лучше проводить на снятом устройстве. На двигателе с 8 кл модуль зажигания находится в передней части авто.

На двигателе с 16 кл модулей 4 и находятся они в другом месте.

Процедура снятия устройства состоит из следующих этапов:

1. В первую очередь нужно обесточить автомобиль, сняв отрицательную клемму с АКБ.
2. Если двигатель имеет защиту, ее нужно демонтировать.
3. Далее следует нажать на фиксатор и отсоединить колодку проводов от блока.
4. Затем отсоединяем четыре высоковольтных провода и убираем их в сторону, чтобы они не мешали.
5. Далее ключом на «13» нужно открутить крепления модуля к мотору.
6. Шестигранной отверткой откручиваем болты крепления, снимаем устройство с двигателя.

В зависимости от показателей тестера решается вопрос о замене устройства или его ремонте. Перед установкой модуля на штатное место следует зачистить его крепления и крепления корпуса двигателя, что улучшит передаваемое напряжение по массе. После установки, необходимо проверить работоспособность системы зажигания двигателя.

Чтобы не ошибиться с присоединением высоковольтных проводов, нужно сверять цифры на блоке с цифрами на проводах, они должны совпадать. Покупать новый модуль следует с той же маркировкой, которая стояла на старом. Для этого нужно при снятии ее запомнить. Тогда при установке нового прибора не возникнет проблем.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

• заменой на заведомо исправную – это самый точный метод проверки
• осциллографом мотор-тестера
• омметром
• “на искру”

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант “на искру” также требует некоторого оборудования, а именно – высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них – давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания – мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых – около 3-4 Ом, а в новых – около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм – 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента – торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания. Также советую периодически смазывать контакты специальным средством

Также советую периодически смазывать контакты специальным средством.

Всем Мира и ровных дорог!!!

По теме:

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

В чем причина

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

1. Установка конденсаторов

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

Результат

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

xn--2111-43da1a8c.xn--p1ai

Основные симптомы неисправности и причины их появления

В исправном состоянии любая техника выполняет свои обязанности исключительно, но при малейшей поломке ее начинает лихорадить, а когда все подкапотное пространство наполнено массой других раздражителей, пойди разберись где источник ваших бед. И тут, на помощь приходят водители со стажем, которые выделяют целые ряд причин искать проблему именно здесь! В свою очередь специалисты абсолютно солидарны с бывалыми.

Основные признаки неисправности модуля зажигания, выглядят следующим образом:

• Проблемы с запуском мотора на холодную – к этому приводит отсутствие искры нескольких или даже одной свечи.
• Снижение мощности силового агрегата.
• Провалы в мощности – заметны при разгоне или затяжном подъеме.
• Нестабильный холостой ход.
• Горящий глазок “Check Engine”.

Скажу вам так друзья, на деле модуль зажигания зарекомендовал себя, как прочный и надежный прибор, но и он не вечен. Рано или поздно проблемы с ним возникнут, тут главное понять, что за собой повлекло такие неприятности. Чаще всего, водитель по ошибке или ради экономии не суть, использует несоответствующие комплектующие, а также поврежденные или вовсе бракованные детали. Как следствие, именно такой компонент и дает сбой. Чтобы этого не допустить, отнеситесь к приобретению запасной части более серьезно.

Проверка модуля зажигания ВАЗ мультиметром

В ходе эксплуатации приходится сталкиваться с разными проблемами в работе двигателя. Если мотор начинает работать неустойчиво или пропала тяга, возможно неисправен модуль зажигания (МЗ или катушка). Не спешите менять его на новый, сначала проверьте его при помощи мультиметра.

Признаки неисправности модуль зажигания

• горит индикатор «Check Engine», бортовой компьютер показывает ошибку «пропуски зажигания в цилиндре»;
• двигатель троит;
• двигатель не тянет;
• при разгоне машина дергается;
• плохой запуск двигателя.

Проверки проводки модуля зажигания

1. Отсоединить от модуля зажигания колодку с проводами.
2. Включить зажигание.
3. Мультиметром в режиме вольтметра проверить напряжение между выводом 15 и «массой» колодки с проводами.

Проверка модуля зажигания

1. Мультиметром в режиме омметра замеряем сопротивление мужду центральным выводом 15 и корпусом (кронштейном) или прозвонить. Прибор должен показывать отсутствие короткого замыкания (прибор покажет большое сопротивление, единицу) первичной обмотки катушки на «массу».
2. Последовательно измеряем сопротивление между выводом 15 и крайними выводами 1a и 2b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.
3. Замеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

xn--2111-43da1a8c.xn--p1ai
